风力发电场运行规程
风电场运行规程(风机)
Q/华能偏关风力发电有限公司企业标准风电场运行规程（试行）2012年4月15日修订 2012年5月1日实施华能偏关风力发电有限公司发布批准：日期：审核：初审：编写：张晋第一篇风力发电机介绍1 风力发电机组是3叶片、上风向、水平轴、变桨变速恒频风力发电机组，额定功率为1500kW。
2 风轮系统通过主轴与齿轮箱连接，齿轮箱高速轴通过高速轴联轴器与发电机连接。
3 齿轮箱通过两个弹性支撑安装于机座上，由于弹性支座的变形使得高速轴绕主轴中心线转动。
发电机在额定负载情况下与高速轴同心连接，在额定功率时，发电机轴承几乎不承受任何来自联轴器的径向作用力和力矩。
4 主轴通过齿轮箱传送动力到发电机。
发电机是双馈异步滑环电机，发电机定子直接与电网连接，转子功率通过变频器输入到电网。
5 风力发电机的主制动器为空气动力学制动，通过3个叶片独立变桨实现。
第2级是机械制动器，使用液压盘式制动器，通过液压系统提供动力进行操作，作用在齿轮箱的高速轴输出端上。
6 偏航系统包括四个偏航驱动总成，偏航驱动总成由风力发电机的控制系统根据安装在机舱顶部的风向仪发来的控制信号进行操作。
偏航驱动总成驱动偏航轴承，从而使机舱在阻尼力的作用下进行偏航对风。
7 机舱外壳由玻璃钢制成，它可保护机舱内部各组件免受雨、雪、灰尘、太阳辐射等的破坏。
从塔架内通过爬梯可以到达机舱，爬梯上配备有助爬器。
8 机舱内部包含有一台维护机舱吊机，额定起重重量为250kg。
9 明阳风力发电机组，塔架外形为锥形，分成三段。
塔架采用特殊的防腐蚀保护工艺，保证风场当地环境生存期的防腐要求。
10 风力发电机组的所有功能由控制系统启动并管理，控制系统是在Beckhoff提供的TwinCAT环境下，用PLC语言开发的一个PLC控制系统。
控制系统软件是基于机组安全和控制策略设计的。
11 总体技术参数第二篇安全操作指南1 操作人员的资格只有接受过专门培训和技术熟练的人员才能操作和维护明阳风力发电机组，所有操作和维护人员必须明确地知道自己的责任。
风力发电场运行规程
附件：风力发电场运行规程(DL/T666-1999)1 范围本规程给出了对风力发电场设备和运行人员的要求，规定了正常运行、维护的内容和方法及事故处理的原则和方法等。
本规程适用于并网风力发电机组（以下简称风电机组）组成的总容量在1000kW及以上的、单机容量为100kW及以上定桨距或变桨距水平轴风电机组组成的风力发电场（以下简称风电场）。
垂直轴式风电机组组成的风电场或容量在1000kW以下的风电场可参照执行。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB14285—1993 继电保护和安全自动装置技术规程DL408—1991 电业安全工作规程（发电厂和变电所电气部分）DL409—1991 电业安全工作规程（电力线路部分）DL/T572—1995 电力变压器运行规程DL/T596—1996 电力设备预防性试验规程DL/T620—1997 交流电气装置的过电压保护和绝缘配合DL5027—1993 电力设备典型消防规程SD 292—1988 架空配电线路及设备运行规程（试行）3 对设备的基本要求3.1风电机组3.1.1风电机组及其附属设备风电机组及其附属设备均应有设备制造厂的金属铭牌，应有风电场自己的名称和编号，并标示在明显位置。
3.1.2 塔架和机舱塔架应设攀登设施，中间应设休息平台，攀登设施应有可靠的防止坠落的保护设施，以保证人身安全。
机舱内部应有消音设施，并应有良好的通风条件，塔架和机舱内部照明设备齐全，亮度满足工作要求。
塔架和机舱应满足到防盐雾腐蚀、防沙尘暴的要求，机舱、控制箱和桶式塔架均应有防小动物进入的措施。
3.1.3 风轮风轮应具有承受沙暴、烟雾侵袭的能力，并有防雷措施。
3.1.4 制动系统风电机组至少应具有两种不同原理的能独立有效制动的制动系统。
3.1.5调向系统调向系统应设有自动解缆和扭缆保护装置。
最新DLT 666-2012 风力发电场运行规程
对运行人员的基本要求
_______________________________ ___________________
1、应经过安全培训并考试合格，熟练掌握触电现场急救及高空救援方法，掌握安全 工器具，消防器材的使用。 2、应经过岗前培训、考试合格、且健康状况负荷上岗条件，方可正式上岗，新聘员 工应经过至少3个月的实习期，实习期内不得独立工作。 3、掌握风电场数据采集与监控等系统的使用法。 4、掌握生产设备的工作原理、基本结构和运行操作。 5、熟练掌握生产设备各种状态信息、故障信号和故障类型，掌握判断一般故障原因 和处理方法。 6、熟悉操作票、工作票的填写。 7、能够完成风电场各项运行指标的统计、计算。 8、熟悉所在风电企业各项规章制度，了解其他有关标准、规程。
_______________________________ ___________________
1
风电场运行
_______________________________ ___________________
1、一般规定 1）风电场运行工作主要包括 a）风电场运行状态监视、调节、巡视检查。 b）风电场生产设备操作、参数调整 c）风电场生产运行记录。 d）风电场数据备份、统计、分析和上报。 e）工作票、操作票、交接班、巡视检查、设备定期试验与轮换制度的执行。 f）风电场内房屋建筑、生活辅助设施的检查、维护和管理。 g）风电场内生产设备的原始记录，图纸及资料管理。 h）开展关于风电场安全运行事故预想，并制定对策。
目录
五 风电场设备异常运行和故障处理 六 风电场运行分析
_______________________________ ___________________

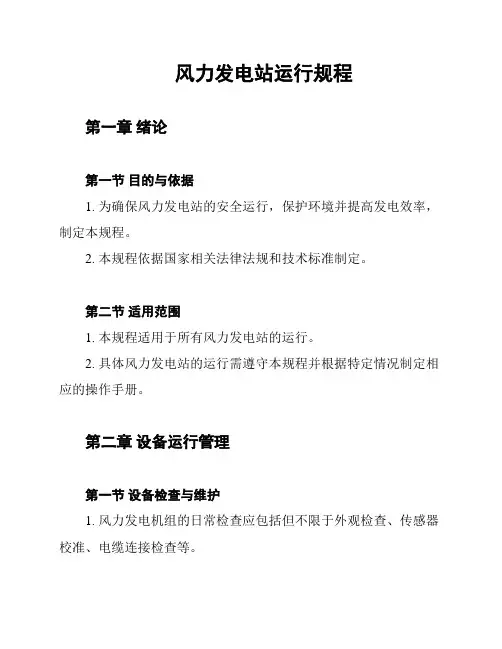

风力发电站运行规程
风力发电站运行规程第一章绪论第一节目的与依据1. 为确保风力发电站的安全运行，保护环境并提高发电效率，制定本规程。
2. 本规程依据国家相关法律法规和技术标准制定。
第二节适用范围1. 本规程适用于所有风力发电站的运行。
2. 具体风力发电站的运行需遵守本规程并根据特定情况制定相应的操作手册。
第二章设备运行管理第一节设备检查与维护1. 风力发电机组的日常检查应包括但不限于外观检查、传感器校准、电缆连接检查等。
2. 对于设备的维护保养，应按照设备制造商提供的维护手册进行操作。
3. 定期进行设备的大修和年度检查，并记录相关信息。
第二节变电房管理1. 变电房的日常巡检应包括但不限于电器设备状态检查、温度检测、电缆连接检查等。
2. 对于异常情况，应及时采取措施排除故障并记录相关信息。
第三章安全管理第一节高处作业安全1. 所有从事高处作业的人员必须经过专门的培训合格方可上岗。
2. 确保高处作业区域的安全设施完善，如安全网、安全绳等。
3. 严禁酒后、疲劳状态或其他影响操作安全的情况下进行高处作业。
第二节灭火与救援措施1. 风力发电站应配置相应的灭火器材，并定期进行检查与维护。
2. 定期组织灭火与救援演练，提高人员的应急处理能力。
第四章环境保护与能耗管理第一节噪音控制1. 限制风力发电机组的噪音达到国家规定的标准。
2. 定期对设备进行噪音检测并采取相应的措施降低噪音。
第二节废物处理1. 风力发电站应建立健全的废物分类处理制度。
2. 废物应按照相关法规进行分类、存储、处理和处置。
第五章运行数据管理第一节数据采集与记录1. 风力发电站应配备实时数据采集及远程监控系统。
2. 对关键数据进行记录，并定期进行数据分析与报告。
第二节故障分析与处理1. 风力发电站应建立故障报修与处理机制，及时处理设备故障。
2. 定期进行故障分析与归因，总结故障的原因并采取相应的措施避免类似故障再次发生。
第六章附则第一节规程修订1. 随着技术的进步和运行经验的积累，本规程需要不断修订与完善。
风力发电场运行规程
风力发电场运行规程1概述本规程给出了对风力发电设备和使用维护人员的要求，规定了正常运行、维护的内容和方法及故障处理的原则和方法。
2依据风力发电场运行规程是中华人民共和国电力行业标准，DL/T666—19 99，由中华人民共和国国家经济贸易委员会于1999年8月2 日批准，自1999年10月1 日实施。
主要起草人：张国诚、罗允善、路峰、徐成龙、于永杰、陈炳宏、张承来、张红。
3对设备的基本要求3.1风力发电机组（以下简称风电机组）3.1.1风电机组及其附属设备风电机组及其附属设备均有制造厂的金属铭牌，应有风电场自己的名称和编号，并标示在明显位置。
3.1.2塔架和机舱塔架应设攀登设施，中间应设休息平台，攀登设施应有可靠的防止坠落的保护设施，以保证人身安全。
机舱内部应有消音设施，并应有良好的通风条件，塔架和机舱内部照明设备齐全，亮度满足工作要求。
塔架和机舱应满足防盐雾腐蚀、防沙尘暴的要求，机舱、控制箱和筒式塔架均应有防小动物进入的措施。
3.1.3 风轮风轮应具有承受沙暴、盐雾侵袭的能力，并有防雷措施。
3.1.4制动系统风电机组至少应具有两种不同原理的能独立有效制动的制动系统。
3.1.5调向系统调向系统应设有自动解缆和扭缆保护装置。
在寒冷地区，测风装置必须有防冰冻措施。
3.1.6 控制系统风电机组的控制系统应能监测以下主要数据并设有主要报警信号：（1）发电机温度、有功与无功功率、电流、电压、频率、转速、功率因数。
（2）风轮转速、变桨距角度。
（3）齿轮箱油位与油温。
（4）液压装置油位与油压。
（5）制动刹车片温度。
（6）风速、风向、气温、气压。
（7）机舱温度、塔内控制箱温度。
（8）机组振动超温和制动刹车片磨损报警。
3.1.7发电机发电机防护等级应能满足防盐雾、防沙尘暴的要求。
湿度较大的地区设有加热装置以防结露。
发电机应装有定子绕组测温装置和转子测速装置。
3.1.8 齿轮箱齿轮箱应有油位指示器和油温传感器，寒冷地区应有加热油的装置。
风力发电机组运行规程讲解
岭门风电场运行检修规程风力发电机组运行规程版本：编制：校对：审核：批准：目录前言本规程给出了对风力发电机组（以下简称风电机组）设备和使用人员的要求,规定了正常运行、维护的内容和方法以及故障的处理的原则与方法。
一、范围本规程适用于并网风力发电机组成的总容量在4.95万千万时及以上的、单机容量为1500KW变桨距水平轴风电机组组成的风力发电场。
二、引用标准2.1 《风力发电场运行规程》2.2 《风力发电机组电气系统》2.3 《明阳机组运行状态及故障代码手册-中文版v2.0》2.4 《电力工业安全知识》三、对设备的基本介绍3.1风力发电机组参数序号描述单位规格1 机组数据1.1 制造商明阳风电1.2 型号MY1.5-82/651.3 额定功率kW 15001.4 叶轮直径m 82.61.5 切入风速m/s 31.6 额定风速m/s 11.31.7 切出风速（10分钟均值）m/s 251.8 极端（生存）风速（3秒最大值）m/s 叶片：63塔筒和基础：701.9 设计寿命年202 叶片2.1 产品型号明阳风电/40.252.2 叶片材料玻璃纤维增强树脂2.3 叶片数量个 32.4 叶轮额定转速rpm 172.6 扫风面积m25355.872.7 旋转方向(从上风向看) 顺时针序号描述单位规格3 齿轮箱3.1 制造厂家南高齿3.2 传动级数 33.3 齿轮传动比率1/100.483.4 额定转矩kNm 912.53.5 润滑形式强制润滑4 发电机4.1 类型双馈异步电动机4.2 额定功率kW 15504.3 额定电压V 6904.4 定子额定电流 A 1200转子额定电流 A 5134.5 额定转速及其转速范围rpm 1753，1000~2016 4.6 额定频率Hz 504.7 绝缘等级 F4.8 润滑脂型号MOBILITH SHC 1005 制动系统5.1 主制动系统变浆独立制动5.2 第二制动系统单盘式，失效安全，制动型（在电网断开期间可让转动系统停车）6 偏航系统6.1 类型主动型电机齿轮箱驱动6.3 偏航速度°/min 0.87 控制系统7.1 控制柜塔底控制柜、变频器控制柜、机舱控制柜、变桨轴控柜、变浆中控箱、变桨电池柜7.4 额定出力的功率因数-0.95~Ind+ 0.95可调8 防雷保护8.2 防雷措施防雷接地系统8.3 风机接地电阻Ω≤49 塔架9.1 类型锥筒式9.2 高度米659.3 表面防腐涂漆10 重量10.1 机舱Kg 6800010.2 叶轮Kg 640010.4 齿轮箱Kg 1600010.5 发电机Kg 6800MY1.5-82/65风机的标准功率数据风速（m/s）功率（kW）风速（m/s）功率（kW）3.0 2 12.0 14984.0 52 13.0 15005.0 129 14.0 15006.0 253 15.0 15007.0 431 16.0 15008.0 668 17.0 15009.0 965 18.0 150010.0 1274 19.0 150011.0 1442 20.0 15003.2 对风力发电机组的要求风电机组及其附属设备均应具有金属名牌，上面应标有名称和编号，并标示在明显位置。
风电场运行规程
可编辑修改精选全文完整版适用范围1、本规程适用于重庆石柱大堡梁风电场选用的H102-2.0MW风电机组设备运行、管理、维护工作。
2、本规程所列条款如有与上级规程相抵触的以上级规程为准。
3、生产副总、总工程师、安生部主任、副主任、专工、场长、安全员、值班长、主值班员、副值班员、值班员应熟悉本规程。
4、调度管辖设备，未经值班调度同意，值班人员不得任意改变使用状态。
5、不属调度管辖的设备（如所用变低压侧、直流系统、箱式变等）值班负责人应根据公司的相关规定进行管理。
引用标准1、GB14285—1993 《继电保护和安全自动装置技术规程》2、DL408—1991《电业安全工作规程》（发电厂和变电所电气部分）3、DL409—1991《电业安全工作规程》（电力线路部分）4、DL/T572—1995《电力变压器运行规程》5、DL/T59 GB142856—1996《电力设备预防性试验规程》6、DL/T620—1997 《交流电气装置的过电压保护和绝缘配合》7、DL/T666—1999 《风力发电场运行规程》8、DL 796－2001 《风力发电场安全规程》9、DL5027—1993《电力设备典型消防规程》10、DL 558—94 《电力生产事故调查规程》11、gis国电发（2000）589号《防止电力生产重大事故的二十九项重点要求》变电站管理规范（试行）国电公司2003年发布11、联合动力风电设备运行维护手册1、风电场工作人员基本要求a 风电场的运行人员必须经过岗位培训，考核合格，健康状况符合上岗条件。
b 熟悉风电机组的工作原理及基本结构。
c 掌握计算机监控系统的使用方法。
d 熟悉风电机组各种状态信息，故障信号及故障类型，掌握判断一般故障的原因和处理的方法。
e 能统计计算容量系数、利用小时数、故障率等。
f 熟悉操作票、工作票的填写以及“引用标准”中有关规程的基本内容。
g 新聘人员应有3个月实习期，实习期满后经考核合格方能上岗。
DLT 666-1999 风力发电场运行规程
中华人民共和国电力行业标准DL/T6661999风力发电场运行规程Code on operation of wind power plant中华人民共和国国家经济贸易委员会1999-08-02 准1999-10-01 实施前言本标准是根据原电力工业部综科教199828号文关于下达1997年制定修订电力行业标准项目的通知安排制定的风能是取之不尽用之不竭的可再生能源开发利用风力资源发展风力发电有利于保护环境改善能源结构在国家有关部门支持下风力发电近几年来有了很大的进展已从独立的小型风力发电机组发展到以并网为主的百千瓦级以上风力发电机组组成的风力发电场目前风力资源较丰富的地区新疆内蒙古浙江广东辽宁等省(自治区)相继出现了一批已投入运行的总装机容量在万千瓦以上的风力发电场本标准是我国第一本有关风力发电场运行方面的行业标准目前已投运的风力发电场中的设备多为进口产品为了对风力发电场的实际运行具有指导性便于运行人员熟悉掌握进口设备的使用和运行维护本标准除风力发电场运行管理以外还加进了有关主要设备要求及与风力发电场运行有关的设计方面的一些内容力求使标准更全面更具有可操作性各风力发电场应执行本标准本标准未做规定的可参照相应规程执行本标准是中国电机工程学会风力与潮汐发电专业委员会受原电力工业部水电开发与农村电气化司的委托编写的编写过程中得到了浙江省电力公司内蒙古电力(集团)有限责任公司和新疆电力公司的大力支持本标准由原电力工业部水电开发与农村电气化司提出本标准由电力行业农村电气化标准化技术委员会归口本标准由中国电机工程学会风力与潮汐发电专业委员会负责起草本标准主要起草人张国诚罗允善路峰徐成龙于永杰陈炳宏张承来张红本标准由国家电力公司水电与新能源开发局负责解释1 范围本规程给出了对风力发电场设备和运行人员的要求规定了正常运行维护的内容和方法及事故处理的原则和方法等本规程适用于并网风力发电机组(以下简称风电机组)组成的总容量在1000kW及以上的单机容量为100kW及以上定桨距或变桨距水平轴风电机组组成的风力发电场(以下简称风电场)垂直轴式风电机组组成的风电场或总容量在1000kW以下的风电场可参照执行2 引用标准下列标准所包含的条文通过在本标准中引用而构成为本标准的条文本标准出版时所示版本均为有效所有标准都会被修订使用本标准的各方应探讨使用下列标准最新版本的可能性GB1428593 继电保护和安全自动装置技术规程DL40891 电业安全工作规程(发电厂和变电所电气部分)DL40991 电业安全工作规程(电力线路部分)DL/T57295 电力变压器运行规程DL/T5961996 电力设备预防性试验规程DL/T62097 交流电气装置的过电压保护和绝缘配合DL502793 电力设备典型消防规程SD 29288 架空配电线路及设备运行规程(试行)电力工业部(79)电生字53号电力电缆运行规程3 对设备的基本要求3.1 风电机组3.1.1 风电机组及其附属设备风电机组及其附属设备均应有制造厂的金属铭牌应有风电场自己的名称和编号并标示在明显位置3.1.2 塔架和机舱塔架应设攀登设施中间应设休息平台攀登设施应有可靠的防止坠落的保护设施以保证人身安全机舱内部应有消音设施并应有良好的通风条件塔架和机舱内部照明设备齐全亮度满足工作要求塔架和机舱应满足到防盐雾腐蚀防沙尘暴的要求机舱控制箱和筒式塔架均应有防小动物进入的措施3.1.3 风轮风轮应具有承受沙暴盐雾侵袭的能力并有防雷措施3.1.4 制动系统风电机组至少应具有两种不同原理的能独立有效制动的制动系统3.1.5 调向系统调向系统应设有自动解缆和扭缆保护装置在寒冷地区测风装置必须有防冰冻措施3.1.6 控制系统风电机组的控制系统应能监测以下主要数据并设有主要报警信号(1)发电机温度有功与无功功率电流电压频率转速功率因数(2)风轮转速变桨距角度(3)齿轮箱油位与油温(4)液压装置油位与油压(5)制动刹车片温度(6)风速风向气温气压(7)机舱温度塔内控制箱温度(8)机组振动超温和制动刹车片磨损报警3.1.7 发电机发电机防护等级应能满足防盐雾防沙尘暴的要求湿度较大的地区应设有加热装置以防结露发电机应装有定子线圈测温装置和转子测速装置3.1.8 齿轮箱齿轮箱应有油位指示器和油温传感器寒冷地区应有加热油的装置3.2 其它要求3.2.1 风电场的控制系统应由两部分组成一部分为就地计算机控制系统另一部分为主控室计算机控制系统主控制室计算机应备有不间断电源主控制室与风电机组现场应有可靠的通信设备3.2.2 风电场必须备有可靠的事故照明3.2.3 处在雷区的风电场应有特殊的防雷保护措施3.2.4 风电场与电网调度之间应保证有可靠的通信联系3.2.5 风电场内的架空配电线路电力电缆变压器及其附属设备升压变电站及防雷接地装置等的要求应按引用标准中相应的标准执行4 应具备的主要技术文件4.1 风电场每台风电机组应有的技术档案4.1.1 制造厂提供的设备技术规范和运行操作说明书出厂试验记录以及有关图纸和系统图4.1.2 风电机组安装记录现场调试记录和验收记录以及竣工图纸和资料4.1.3 风电机组输出功率与风速关系曲线(实际运行测试记录)4.1.4 风电机组事故和异常运行记录4.1.5 风电机组检修和重大改进记录4.1.6 风电机组运行记录的主要内容有发电量运行小时故障停机时间正常停机时间维修停机时间等4.2 风电场应有必要的规程制度4.2.1 规程制度包括安全工作规程消防规程工作票制度操作票制度交接班制度巡回检查制度操作监护制度等4.2.2 风电场的运行记录包括日发电曲线日风速变化曲线日有功发电量日无功发电量日厂用电量4.2.3 相关记录包括运行日志运行年月日报表气象记录(风向风速气温气压等)缺陷记录故障记录设备定期试验记录培训工作记录等5 对运行人员的基本要求5.1 风电场的运行人员必须经过岗位培训考核合格健康状况符合上岗条件5.2 熟悉风电机组的工作原理及基本结构5.3 掌握计算机监控系统的使用方法5.4 熟悉风电机组各种状态信息故障信号及故障类型掌握判断一般故障的原因和处理的方法5.5 熟悉操作票工作票的填写以及引用标准中有关规程的基本内容5.6 能统计计算容量系数利用时数故障率等6 正常运行和维护6.1 风电机组在投入运行前应具备的条件6.1.1 电源相序正确三相电压平衡6.1.2 调向系统处于正常状态风速仪和风向标处于正常运行的状态6.1.3 制动和控制系统的液压装置的油压和油位在规定范围6.1.4 齿轮箱油位和油温在正常范围6.1.5 各项保护装置均在正确投入位置且保护定值均与批准设定的值相符6.1.6 控制电源处于接通位置6.1.7 控制计算机显示处于正常运行状态6.1.8 手动启动前叶轮上应无结冰现象6.1.9 在寒冷和潮湿地区长期停用和新投运的风电机组在投入运行前应检查绝缘合格后才允许启动6.1.10 经维修的风电机组在启动前所有为检修而设立的各种安全措施应已拆除6.2 风电机组的启动和停机6.2.1 风电机组的启动和停机有自动和手动两种方式6.2.2 风电机组应能自动启动和停机6.2.2.1 风电机组的自动启动风电机组处于自动状态当风速达到启动风速范围时风电机组按计算机程序自动启动并入电网6.2.2.2 风电机组的自动停机风电机组处于自动状态当风速超出正常运行范围时风电机组按计算机程序自动与电网解列停机6.2.3 风电机组的手动启动和停机6.2.3.1 手动启动和停机的四种操作方式a)主控室操作在主控室操作计算机启动键或停机键b)就地操作断开遥控操作开关在风电机组的控制盘上操作启动或停机按钮操作后再合上遥控开关c)远程操作在远程终端操作启动键或停机键d)机舱上操作在机舱的控制盘上操作启动键或停机键但机舱上操作仅限于调试时使用6.2.3.2 风电机组的手动启动当风速达到启动风速范围时手动操作启动键或按钮风电机组按计算机启动程序启动和并网6.2.3.3 风电机组的手动停机当风速超出正常运行范围时手动操作停机键或按钮风电机组按计算机停机程序与电网解列停机6.2.4 凡经手动停机操作后须再按启动按钮方能使风电机组进入自启动状态6.2.5 故障停机和紧急停机状态下的手动启动操作风电机组在故障停机和紧急停机后如故障已排除且具备启动的条件重新启动前必须按重置或复位就地控制按钮才能按正常启动操作方式进行启动6.3 风电场运行监视6.3.1 风电场运行人员每天应按时收听和记录当地天气预报作好风电场安全运行的事故预想和对策6.3.2 运行人员每天应定时通过主控室计算机的屏幕监视风电机组各项参数变化情况6.3.3 运行人员应根据计算机显示的风电机组运行参数检查分析各项参数变化情况发现异常情况应通过计算机屏幕对该机组进行连续监视并根据变化情况作出必要处理同时在运行日志上写明原因进行故障记录与统计6.4 风电场的定期巡视运行人员应定期对风电机组风电场测风装置升压站场内高压配电线路进行巡回检查发现缺陷及时处理并登记在缺陷记录本上6.4.1 检查风电机组在运行中有无异常响声叶片运行状态调向系统动作是否正常电缆有无绞缠情况6.4.2 检查风电机组各部分是否渗油6.4.3 当气候异常机组非正常运行或新设备投入运行时需要增加巡回检查内容及次数6.5 风电机组的检查维护6.5.1 风电机组的定期登塔检查维护应在手动停机状态下进行6.5.2 运行人员登塔检查维护应不少于两人但不能同时登塔运行人员登塔要使用安全带戴安全帽穿安全鞋零配件及工具必须单独放在工具袋内工具袋必须与安全绳联结牢固以防坠塔6.5.3 检查风电机组液压系统和齿轮箱以及其它润滑系统有无泄漏油面油温是否正常油面低于规定时要及时加油6.5.4 对设备螺栓应定期检查紧固6.5.5 对液压系统齿轮箱润滑系统应定期取油样进行化验分析对轴承润滑点定时注油6.5.6 对爬梯安全绳照明设备等安全设施应定期检查6.5.7 控制箱应保持清洁定期进行清扫6.5.8 对主控室计算机系统和通信设备应定期进行检查和维护7 异常运行和事故处理7.1 风电场异常运行与事故处理基本要求7.1.1 当风电场设备出现异常运行或发生事故时当班值长应组织运行人员尽快排除异常恢复设备正常运行处理情况记录在运行日志上7.1.2 事故发生时应采取措施控制事故不再扩大并及时向有关领导汇报在事故原因查清前运行人员应保护事故现场和损坏的设备特殊情况例外(如抢救人员生命)如需立即进行抢修的必须经领导同意7.1.3 当事故发生在交接班过程中应停止交接班交班人员必须坚守岗位处理事故接班人员应在交班值长指挥下协助事故处理事故处理告一段落后由交接双方值长决定是否继续交接班7.1.4 事故处理完毕后当班值长应将事故发生的经过和处理情况如实记录在交接班簿上事故发生后应根据计算机记录对保护信号及自动装置动作情况进行分析查明事故发生的原因并写出书面报告汇报上级领导7.2 风电机组异常运行及故障处理7.2.1 对于标志机组有异常情况的报警信号运行人员要根据报警信号所提供的部位进行现场检查和处理7.2.1.1 液压装置油位及齿轮箱油位偏低应检查液压系统及齿轮箱有无泄漏并及时加油恢复正常油面7.2.1.2 测风仪故障风电机组显示输出功率与对应风速有偏差时检查风速仪风向仪的传感器有无故障如有故障则予以排除7.2.1.3 风电机组在运行中发现有异常声音应查明响声部位分析原因并做出处理7.2.2 风电机组在运行中发生设备和部件超过运行温度而自动停机的处理风电机组在运行中发电机温度可控硅温度控制箱温度齿轮箱油温机械制动刹车片温度超过规定值均会造成自动停机运行人员应查明设备温度上升原因如检查冷却系统刹车片间隙刹车片温度传感器及变送回路待故障排除后才能再启动风电机组7.2.3 风电机组液压控制系统油压过低而自动停机的处理运行人员应检查油泵工作是否正常如油压不正常应检查油泵油压缸及有关阀门待故障排除后再恢复机组自启动7.2.4 风电机组因调向故障而造成自动停机的处理运行人员应检查调向机构电气回路偏航电动机与缠绕传感器工作是否正常电动机损坏应予更换对于因缠绕传感器故障致使电缆不能松线的应予处理待故障排除后再恢复自启动7.2.5 风电机组转速超过极限或振动超过允许振幅而自动停机的处理风电机组运行中由于叶尖制动系统或变桨系统失灵会造成风电机组超速机械不平衡则造成风电机组振动超过极限值以上情况发生均使风电机组安全停机运行人员应检查超速振动的原因经处理后才允许重新启动7.2.6 风电机组运行中发生系统断电或线路开关跳闸的处理当电网发生系统故障造成断电或线路故障导致线路开关跳闸时运行人员应检查线路断电或跳闸原因(若逢夜间应首先恢复主控室用电)待系统恢复正常则重新启动机组并通过计算机并网7.2.7 风电机组因异常需要立即进行停机操作的顺序a)利用主控室计算机进行遥控停机b)当遥控停机无效时则就地按正常停机按钮停机c)当正常停机无效时使用紧急停机按钮停机d)仍然无效时拉开风电机组主开关或连接此台机组的线路断路器7.3 风电场事故处理7.3.1 发生下列事故之一者风电机组应立即停机处理a)叶片处于不正常位置或相互位置与正常运行状态不符时b)风电机组主要保护装置拒动或失灵时c)风电机组因雷击损坏时d)风电机组因发生叶片断裂等严重机械故障时e)制动系统故障时7.3.2 当机组发生起火时运行人员应立即停机并切断电源迅速采取灭火措施防止火势蔓延当机组发生危及人员和设备安全的故障时值班人员应立即拉开该机组线路侧的断路器7.3.3 风电机组主开关发生跳闸要先检查主回路可控硅发电机绝缘是否击穿主开关整定动作值是否正确确定无误后才能重合开关否则应退出运行进一步检查7.3.4 机组出现振动故障时要先检查保护回路若不是误动应立即停止运行做进一步检查7.3.5 风电场内电气设备的事故处理可参照本标准所列引用标准中相应标准的规定处理7.3.5.1 升压站的事故处理参照DL/T572GB14285电力电缆运行规程DL5027和DL408进行处理7.3.5.2 风电机组的升压变事故处理参照DL/T572的规定处理7.3.5.3 风电场内架空线路事故处理参照SD292的规定处理7.3.5.4 风电场内电力电缆事故处理参照电力电缆运行规程的规定处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本规程给出了对风力发电场设备和运行人员的要求，规定了正常运行、维护的内容和方法及事故处理的原则和方法等。
本规程适用于并网风力发电机组.. (以下简称风电机组)组成的总容量在1000kW及以上的、单机容量为100kW及以上定桨距或变桨距水平轴风电机组组成的风力发电场 (以下简称风电场)。
垂直轴式风电机组组成的风电场或总容量在1OO0kW以下的风电场可参照执行。
3.1风电机组3.1.1风电机组及其附属设备风电机组及其附属设备均应有制造厂的金属铭牌，应有风电场自己的名称和编号，并标示在明显位置。
3.1.2塔架和机舱塔架应设攀登设施，中间应设休息平台，攀登设施应有可靠的防止坠落的保护设施，以保证人身安全。
机舱内部应有消音设施，并应有良好的通风条件，塔架和机舱内部照明设备齐全，亮度满足工作要求。
塔架和机舱应满足到防盐雾腐蚀、防沙尘暴的要求，机舱、控制箱和筒式塔架均应有防小动物进人的措施。
3.1.3风轮风轮应具有承受沙暴、盐雾侵袭的能力，并有防雷措施。
3.1.4制动系统风电机组至少应具有两种不同原理的能独立有效制动的剑动系统。
3.1.5调向系统调向系统应设有自动解缆和扭缆保护装置。
在寒冷地区，测风装置必须有防冰冻措施。
3.1.6控制系统风电机组的控制系统应能监测以下主要数据并设有主要报警信号: (1)发电机温度、有功与无功功率、电流、电压、频率、转速、功率因数。
(2)风轮转速、变桨距角度。
(3)齿轮箱油位与油温。
(4)液压装置油位与油压(5)制动刹车片温度。
(6)风速、风向、气温、气压。
(7)机舱温度、塔内控制箱温度。
(8)机组振动超温和制动刹车片磨损报警。
3.1.7发电机发电机防护等级应能满足防盐雾、防沙尘暴的要求。
湿度较大的地区应设有加热装置以防结露。
发电机应装有定子线圈测温装置和转子测速装置。
3.1.8齿较箱齿轮箱应有油位指示器和油温传感器，寒冷地区应有加热油的装置3.2 其它要求3.2.1风电场的控制系统应由两部分组成:一部分为就地计算机控制系统;另一部分为主控室计算机控制系统。
主控制室计算机应备有不间断电源，主控制室与风电机组现场应有可靠的通信设备。
3.2.2风电场必须备有可靠的事故照明。
3.2.3处在雷区的风电场应有特殊的防雷保护措施。
3.2.4风电场与电网调度之间应保证有可靠的通信联系。
3.2.5风电场内的架空配电线路、电力电缆、变压器及其附属设备、升压变电站及防雷接地装置等的要求应按 “引用标准”中相应的标准执行。
4应具备的主要技术文件4.1风电场每台风电机组应有的技术档案4.1.1制造厂提供的设备技术规范和运行操作说明书、出厂试验记录以及有关图纸和系统图。
4.1.2风电机组安装记录、现场调试记录和验收记录以及竣工图纸和资料。
4.1.3风电机组输出功率与风速关系曲线 (实际运行测试记录)4.1.4风电机组事故和异常运行记录。
4.1.5风电机组检修和重大改进记录。
4.1.6风电机组运行记录的主要内容有发电量、运行小时、故障停机时间、正常停机时间、维修停机时间等。
4.2风电场应有必要的规程制度4.2.1规程制度包括安全工作规程、消防规程、工作票制度、操作票制度、交接班制度、巡回检查制度、操作监护制度等4.2.2风电场的运行记录包括日发电曲线、日风速变化曲线、日有功发电量、日无功发电量、日厂用电量4.2.3相关记录包括运行日志，运行年、月、日报表，气象记录(风向、风速、气温、气压等)，缺陷记录，故障记录，设备定期试验记录，培训工作记录等。
5对运行人员的墓本要求5.1 风电场的运行人员必须经过岗位培训，考核合格，健康状况符合上岗条件。
5.2 熟悉风电机组的工作原理及基本结构。
5.3 掌握计算机监控系统的使用方法。
5.4熟悉风电机组各种状态信息，故障信号及故障类型，掌握判断一般故障的原因和处理的方法。
5.5 熟悉操作票、工作票的填写以及“引用标准”中有关规程的基本内容。
5.6能统计计算容量系数、利用时数、故障率等。
6正常运行和维护6.1风电机组在投人运行前应具备的条件6.1.1电源相序正确，三相电压平衡6.12调向系统处于正常状态，风速仪和风向标处于正常运行的状态6.1.3制动和控制系统的液压装置的油压和油位在规定范围6.1.4齿轮箱油位和油温在正常范围。
6.1.5各项保护装置均在正确投人位置，且保护定值均与批准设定的值相符。
6.1.6控制电源处于接通位置。
6.1.7控制计算机显示处于正常运行状态。
6.1.8手动启动前叶轮上应无结冰现象。
6.1.9在寒冷和潮湿地区长期停用和新投运的风电机组在投人运行前应检查绝缘，合格后才允许启动。
6.1.10经维修的风电机组在启动前，所有为检修而设立的各种安全措施应已拆除。
6.2风电机组的启动和停机6.2.1风电机组的启动和停机有自动和手动两种方式。
6.2.2风电机组应能自动启动和停机。
6.2.2.1风电机组的自动启动:风电机组处于自动状态，当风速达到启动风速范围时，风电机组按计算机程序自动启动并人电网。
6.2.2.2风电机组的自动停机:风电机组处于自动状态，当风速超出正常运行范围时，风电机组按计算机程序自动与电网解列、停机6.2.3风电机组的手动启动和停机:6.2-3.1手动启动和停机的四种操作方式:a)主控室操作:在主控室操作计算机启动键或停机键。
b)就地操作:断开遥控操作开关，在风电机组的控制盘上，操作启动或停机按钮，操作后再合上遥控开关。
c)远程操作:在远程终端操作启动键或停机键。
d)机舱上操作:在机舱的控制盘上操作启动键或停机键，但机舱上操作仅限于调试时使用。
6.2-3.2风电机组的手动启动:当风速达到启动风速范围时，手动操作启动键或按钮，风电机组按计算机启动程序启动和并网.6.2-3.3风电机组的手动停机:当风速超出正常运行范围时，手动操作停机键或按钮，风电机组按计算机停机程序与电网解列、停机。
6.2.4凡经手动停机操作后，须再按“启动”按钮，方能使风电机组进人自启动状态。
6.2.5故障停机和紧急停机状态下的手动启动操作。
风电机组在故障停机和紧急停机后，如故障已排除且具备启动的条件，重新启动前必须按“重置”或 “复位”就地控制按钮，才能按正常启动操作方式进行启动。
6.3风电场运行监视6.3.1风电场运行人员每天应按时收听和记录当地天气预报，作好风电场安全运行的事故预想和对策。
6.3.2运行人员每天应定时通过主控室计算机的屏幕监视风电机组各项参数变化情况。
6.3.3运行人员应根据计算机显示的风电机组运行参数，检查分析各项参数变化情况，发现异常情况应通过计算机屏幕对该机组进行连续监视，并根据变化情况作出必要处理。
同时在运行日志上写明原因，进行故障记录与统计。
6.4风电场的定期巡视运行人员应定期对风电机组、风电场测风装置、升压站、场内高压配电线路进行巡回检查，发现缺陷及时处理，并登记在缺陷记录本上。
6.4.1检查风电机组在运行中有无异常响声、叶片运行状态、调向系统动作是否正常，电缆有无纹缠情况。
6.4.2检查风电机组各部分是否渗油。
6.4.3当气候异常、机组非正常运行、或新设备投人运行时，需要增加巡回检查内容及次数。
6.5风电机组的检查维护6.5.1风电机组的定期登塔检查维护应在手动“停机”状态下进行。
6.5.2运行人员登塔检查维护应不少于两人，但不能同时登塔。
运行人员登塔要使用安全带、戴安全帽、穿安全鞋。
零配件及工具必须单独放在工具袋内，工具袋必须与安全绳联结牢固，以防坠塔。
6.5.3检查风电机组液压系统和齿轮箱以及其它润滑系统有无泄漏，油面、油温是否正常，油面低于规定时要及时加油。
6.5.4对设备螺栓应定期检查、紧固。
6.5.5对液压系统、齿轮箱、润滑系统应定期取油样进行化验分析，对轴承润滑点定时注油。
6.5.6对爬梯、安全绳、照明设备等安全设施应定期检查。
6.5.7控制箱应保持清洁，定期进行清扫。
6.5.8对主控室计算机系统和通信设备应定期进行检查和维护。
7异常运行和事故处理7.1风电场异常运行与事故处理基本要求.7.1.1当风电场设备出现异常运行或发生事故时，当斑值长应组织运行人员尽快排除异常，恢复设备正常运行，处理情况记录在运行日志上。
7.1.2事故发生时，应采取措施控制事故不再扩大并及时向有关领导汇报，在事故原因查清前，运行人员应保护事故现场和损坏的设备，特殊情况例外(如抢救人员生命)。
如需立即进行抢修的，必须经领导同意。
7.1.3当事故发生在交接班过程中，应停止交接班，交班人员必须坚守岗位、处理事故，接班人员应在交班值长指挥下协助事故处理。
事故处理告一段落后，由交接双方值长决定，是否继续交接班。
7.1.4事故处理完毕后，当班值长应将事故发生的经过和处理情况，如实记录在交接班薄上。
事故发生后应根据计算机记录，对保护、信号及自动装置动作情况进行分析，查明事故发生的原因，并写出书面报告，汇报上级领导。
7.2风电机组异常运行及故障处理7.2.1对于标志机组有异常情况的报普信号，运行人员要根据报警信号所提供的部位进行现场检查和处理。
7.2.1.1液压装置油位及齿轮箱油位偏低，应检查液压系统及齿轮箱有无泄漏，并及时加油恢复正常油面。
7.2.1.2测风仪故瘴。
风电机组显示输出功率与对应风速有偏差时，检查风速仪、风向仪的传感器有无故障，如有故障则予以排除。
7.2.1.3风电机组在运行中发现有异常声音，应查明响声部位，分析原因，并做出处理。
7.2.2风电机组在运行中发生设备和部件超过运行温度而自动停机的处理:风电机组在运行中发电机温度、可控硅温度、控制箱温度、齿轮箱油温、机械制动刹车片温度超过规定值均会造成自动停机。
运行人员应查明设备温度上升原因，如检查冷却系统、刹车片间隙、刹车片温度传感器及变送回路。
待故障排除后，才能再启动风电机组。
7.2.3风电机组液压控制系统油压过低而自动停机的处理:运行人员应检查油泵工作是否正常。
如油压不正常，应检查油泵、油压缸及有关阀门，待故障排除后再恢复机组自启动。
7.2.4风电机组因调向故障而造成自动停机的处理:运行人员应检查调向机构电气回路、偏航电动机与缠绕传感器工作是否正常，电动机损坏应予更换，对于因缠绕传感器故障致使电缆不能松线的应予处理。
待故障排除后再恢复自启动。
7.2.5风电机组转速超过极限或振动超过允许振幅而自动停机的处理:风电机组运行中，由于叶尖制动系统或变桨系统失灵会造成风电机组超速;机械不平衡，则造成风电机组振动超过极限值。
以上情况发生均使风电机组安全停机。
运行人员应检查超速、振动的原因，经处理后，才允许重新启动。
7.2.6风电机组运行中发生系统断电或线路开关跳闸的处理:当电网发生系统故障造成断电或线路故障导致线路开关跳闸时，运行人员应检查线路断电或跳闸原因 (若逢夜间应首先恢复主控室用电)，待系统恢复正常，则重新启动机组并通过计算机并网。
