平地机施工
平地机施工
铲刀六种动作
1）铲刀左侧提升与下降。 2）铲刀右侧提升与下降。 3）铲刀回转。 4）铲刀随回转圈一起侧移，即牵引架引出。 5）铲刀相对于回转圈左移或右移。 6）铲刀切削角的改变。
06:23 / 42
后桥平衡箱工作原理和作用
平衡箱的摆动可以保证每侧的中后轮 始终同时着地；均衡前后轮的载荷， 延长驱动轮的寿命，保证所有驱动轮 良好附着于地面；改善作业质量，提 高平整性
06:23 / 43
平地机越障时工作装置高度变化示意图
A)中心升起高度H/2,铲刀H/4 B)左中轮越高度为H的障碍物，后桥左端
刮土工作装 置总体构造
1-角位器；2-紧固螺母；3-切削角调节油缸；4-回 转驱动装置；5-牵引架；6、7-右左升降油缸；8牵引架引出油缸；9-刮刀；10-油缸头铰接支座； 11-刮刀侧移油缸；12-回转圈
牵引架 牵引架用来安装转盘，转盘上装有刮 刀，使之悬挂在平地机弓形架鼻梁上 能作上下升降，以便它随机械的前进 进行刮土作业。
06:23 / 5
4.1.2平地机分类
按牵引方式分为拖式和自行式两种。
按车轮轮胎数目分 按铲刀长度或发动机功率分
按机架结构分 按操纵方式分
06:23 / 6
按车轮数、驱动轮对数和转向轮对数
四轮平地机 1） 4×2×2型，前轮转向，后轮驱动 2） 4×4×4型，全轮转向，全轮驱动 六轮平地机 3） 6×4×2型，前轮转向，中后轮驱动 4） 6×6×2型，前轮转向，全轮驱动 5） 6×6×6型，全轮转向，全轮驱动
铰接机架 铲刀布置在前后桥之间 整机纵向尺寸大 后桥平衡箱结构 前桥侧倾机构 行走方式
06:23 / 37
平地机操作安全规程注意事项(21篇)
平地机操作安全规程注意事项（21篇）平地机操作安全规程注意事项篇11.未经培训的人员不得擅自操作平地机，必须经过专业训练并取得相应资格证书。
2.遵守工地的交通规则，避免与其它机械设备发生碰撞。
3.在视线不佳或地面湿滑的情况下，降低行驶速度，提高警惕。
4.遇到异常情况如设备故障、天气突变等，应立即停止作业，采取应对措施。
5.定期进行设备保养和检查，确保其始终处于良好状态。
6.注意周围环境，避免伤害到附近的工人或破坏地下设施。
7.离开机器时，务必切断电源，防止他人误操作。
以上规程需严格执行，任何违反规程的行为都可能导致严重后果。
操作员应时刻牢记安全第一、确保自身和他人的安全。
在日常工作中，不断积累经验，提升操作技能，共同营造安全、高效的工作环境。
篇21.操作员必须经过专业培训并取得相关证书，未经许可不得擅自操作。
2.在驾驶和作业过程中，严禁酒后或疲劳驾驶，确保精神集中。
3.作业现场应设立明显的警示标志，防止非操作人员靠近。
4.遇到设备异常时，应立即停止操作，及时报告并处理，切勿强行作业。
5.注意天气和地面状况，雨雪天气或地面湿滑时，应减慢速度，增加操作的谨慎性。
6.平地机在倒车时，应使用后视镜和/或倒车警告装置，确保周围无人员或障碍物。
以上规程旨在提供基本的操作指导，具体操作还需结合实际情况灵活应用。
每位操作员都应理解和遵守这些规程，以确保自身安全和工作效果。
篇31.平地机操作：- 检查设备：每次作业前，检查刹车、转向系统及工作装置是否正常。
- 平稳驾驶：避免急转弯和突然加速，保持稳定速度。
- 切勿超载：遵守载荷限制，防止翻车或损坏设备。
2.推土机操作：- 视线清晰：确保视野无阻，尤其在倒车时。
- 地面状况：注意地面稳定性，避免陷入松软地面。
- 刀片控制：缓慢移动刀片，防止剧烈冲击导致损坏。
3.压路机操作：- 均匀压实：保持恒定速度和压力，确保路面均匀。
- 避免碰撞：靠近障碍物时减速，防止碰撞损坏设备。

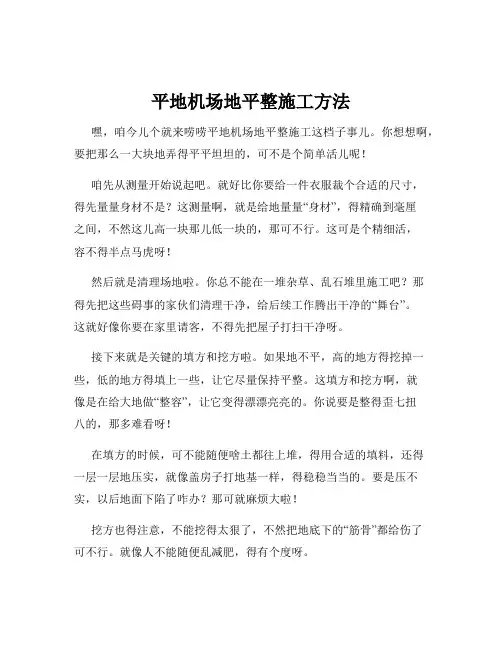

平地机场地平整施工方法
平地机场地平整施工方法嘿，咱今儿个就来唠唠平地机场地平整施工这档子事儿。
你想想啊，要把那么一大块地弄得平平坦坦的，可不是个简单活儿呢！咱先从测量开始说起吧。
就好比你要给一件衣服裁个合适的尺寸，得先量量身材不是？这测量啊，就是给地量量“身材”，得精确到毫厘之间，不然这儿高一块那儿低一块的，那可不行。
这可是个精细活，容不得半点马虎呀！然后就是清理场地啦。
你总不能在一堆杂草、乱石堆里施工吧？那得先把这些碍事的家伙们清理干净，给后续工作腾出干净的“舞台”。
这就好像你要在家里请客，不得先把屋子打扫干净呀。
接下来就是关键的填方和挖方啦。
如果地不平，高的地方得挖掉一些，低的地方得填上一些，让它尽量保持平整。
这填方和挖方啊，就像是在给大地做“整容”，让它变得漂漂亮亮的。
你说要是整得歪七扭八的，那多难看呀！在填方的时候，可不能随便啥土都往上堆，得用合适的填料，还得一层一层地压实，就像盖房子打地基一样，得稳稳当当的。
要是压不实，以后地面下陷了咋办？那可就麻烦大啦！挖方也得注意，不能挖得太狠了，不然把地底下的“筋骨”都给伤了可不行。
就像人不能随便乱减肥，得有个度呀。
还有那平整的过程，得用专门的机械设备来来回回地刮呀、压呀，把地面弄得像镜子一样平。
你想想，要是飞机在坑坑洼洼的地面上起飞降落，那得多危险呀！在施工过程中，还得时刻注意各种细节。
比如说天气，要是下雨了，那可得暂停施工，不然泥土都变成稀泥啦，还怎么干活呀？这就好比你正打算出门逛街呢，突然下起大雨，那你也只能乖乖待在家里咯。
而且呀，施工人员也得有经验、有技术，不能瞎糊弄。
他们就像是大地的“美容师”，得精心雕琢每一寸土地。
这可不是随便谁都能干好的活儿呢！总之，平地机场地平整施工可不是闹着玩的，这里面的学问大着呢！每一个环节都得认真对待，不能有一丝一毫的差错。
只有这样，才能打造出一个完美的平地机场，让飞机能够安全、平稳地起降。
你说是不是这个理儿呢？。
平地机在土方施工中的应用
24-链条；25-主动链轮；26-半轴；27-端盖；28-垫片；29-钢套；30-轴承；
32-压板
02:05 / 15
02:05 / 16
后桥平衡箱特点
为了提高行驶、牵引性能和作业性能，一般六轮平地机 部采用在后桥的每一侧由两个车轮前后布置的结构形式， 但只用一个后桥。 作用：1）平衡箱串联传动就是将后桥半轴传出的动力，经 串联传动分别传给中、后车轮。 2）由于平衡箱结构有较好的摆动性，因面保证了每个中、 后轮同时着地，有效地保证了平地机的附着牵引性能。 3）平衡箱可大大提高平地机利刀作业平整性。
02:05 / 11
1、平地机传动系统
❖平地机传动系统一般由 主离合器或液力变矩器、 变速箱、后桥传动、平衡 箱串联传动装置等组成。
02:05 / 12
2、PY180平地机传动系
❖变矩器采用单级向心式液力变矩器，具有一定的正透性。 变矩器泵轮通过弹性连接盘（非金属材料）与发动机飞轮 直接相连，涡轮轴为定轴式动力换档变速箱的输入轴。 ❖采用定轴式动力换档变速箱，由变速油泵向液压换挡离 合器提供压力油，以实现动力换档。变速泵除向换档离合 器提供压力油外，同时向液力变矩器供油，然后经冷却器 冷却，再供给变速箱的压力润滑系统。
02:05 / 27
刮刀如下六种动作
2、平地机刮刀的动作方式
•1)刮刀的倾斜或升降： 由左右升降油缸完成。
•2)刮刀回转：回转驱 动装置带动回转圈， 回转圈再带动耳板， 耳板通过滑轨带动刮 刀回转。
•3)刮刀侧移：刮刀侧 移油缸活塞杆通过滑 轨带动刮刀侧移。
02:05 / 28
2、平地机刮刀的动作方式
02:05 / 24
五、平地机工作装置
❖平地机工作装置分为主要工作装置和附加工作装置；前者为刮刀

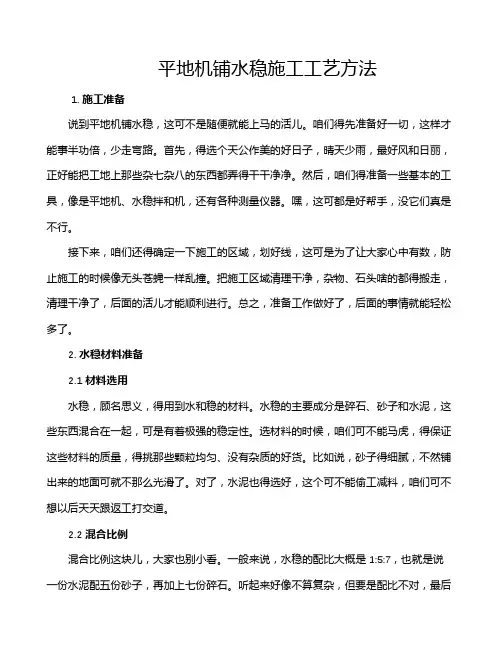

平地机铺水稳施工工艺方法
平地机铺水稳施工工艺方法1. 施工准备说到平地机铺水稳，这可不是随便就能上马的活儿。
咱们得先准备好一切，这样才能事半功倍，少走弯路。
首先，得选个天公作美的好日子，晴天少雨，最好风和日丽，正好能把工地上那些杂七杂八的东西都弄得干干净净。
然后，咱们得准备一些基本的工具，像是平地机、水稳拌和机，还有各种测量仪器。
嘿，这可都是好帮手，没它们真是不行。
接下来，咱们还得确定一下施工的区域，划好线，这可是为了让大家心中有数，防止施工的时候像无头苍蝇一样乱撞。
把施工区域清理干净，杂物、石头啥的都得搬走，清理干净了，后面的活儿才能顺利进行。
总之，准备工作做好了，后面的事情就能轻松多了。
2. 水稳材料准备2.1 材料选用水稳，顾名思义，得用到水和稳的材料。
水稳的主要成分是碎石、砂子和水泥，这些东西混合在一起，可是有着极强的稳定性。
选材料的时候，咱们可不能马虎，得保证这些材料的质量，得挑那些颗粒均匀、没有杂质的好货。
比如说，砂子得细腻，不然铺出来的地面可就不那么光滑了。
对了，水泥也得选好，这个可不能偷工减料，咱们可不想以后天天跟返工打交道。
2.2 混合比例混合比例这块儿，大家也别小看。
一般来说，水稳的配比大概是1:5:7，也就是说一份水泥配五份砂子，再加上七份碎石。
听起来好像不算复杂，但要是配比不对，最后出来的效果可就天差地别了，铺出来的路像是过山车，谁敢走呀？所以，在搅拌的时候，最好用专用的搅拌机，这样混合得更均匀，省心又省力。
3. 施工过程3.1 铺设前的检查铺设之前，得好好检查一下地基，确保地基坚实可靠，没有坑洼。
如果发现有问题的地方，赶紧修补好，不然这就像是给路铺了个草席，没用。
接着，咱们得用平地机把准备好的水稳材料均匀地铺上去。
其实，这个过程就像是画画，一笔一划，得讲究技巧。
可别急，慢慢来，确保每一寸都铺得均匀。
3.2 压实与养护铺完之后，别急着庆祝，接下来得把水稳压实。
这一步可关键，压实后才能增强稳定性。
水泥稳定碎石基层施工(平地机摊铺)
水泥稳定碎石基层施工(平地机摊铺)施工准备：在进行水泥稳定碎石层施工前，需要对级配碎石层的压实度、平整度、纵断高程、宽度、厚度、横坡和弯沉值等各检查项目进行验收。
如果各检查项目的原始数值超过了施工规范所规定的值或允许偏差，那么就需要进行清除，并进行返工处理直至合格，并交由监理工程师认可。
同时，需要准备好施工设备及人员，包括机械设备、试验检验设备及测量工具等，并落实料场及水稳料拌和站的生产情况，组织施工所需机械操作手、测量与检测工、施工管理人员就位。
施工工艺及方法：水泥稳定碎石混合料采用集中拌和施工，横向全幅铺筑，纵向以100m长分段流水作业，水泥稳定碎石基层厚20cm、15cm厚一层铺筑。
底基层清理及验收：在进行水泥稳定碎石层施工前，需要将下承层表面的浮土、石碴、杂物清理干净，并报请监理工程师验收合格。
之后，需要用洒水车均匀洒水湿润，并用压路机不开振动而静碾以平整。
测量放样：施工放样需要恢复中线，并每10m设一控制桩，分别在路面中心线和四分之一路面宽度处设置加密控制桩。
根据试验路段得出的混合料的松铺系数，在控制桩上标出混合料的松铺厚度控制基准点，用施工线将这些控制基准点连接而成控制面，以保证碾压密实后高程符合设计及施工规范要求。
拌和：经监理工程师批准同意后，水泥稳定碎石基层混合料在稳定土拌和站进行集中拌和。
在稳定土拌和站，需要组织试验人员做EDTA滴定试验以严格控制拌和时水泥含量，做筛分以控制混合料的配合比。
同时混合料的含水量应高于最佳含水量0.5%～1%，以补偿摊铺及碾压过程中的水分损失。
运输和摊铺：拌和好的混合料需要用15t自卸汽车运至施工路段，均匀堆放在垫层或挖方路基上，用平地机摊铺整型，人工辅助刮出路拱。
摊铺料从加水拌和到碾压终了的延迟时间不超过3～4小时。
5、碾压：混合料整型后，立即使用振动压路机进行碾压。
先进行2-3遍静态碾压，然后使用振动压路机进行复压成型。
在振动碾压过程中，对于直道路基，从路中心向两侧进行振动碾压；对于弯道路基，从一侧向另一侧进行振动碾压，后轮要重叠1/2轮宽，且必须超过两段接缝处。
平地机操作规程(15篇范文)
平地机操作规程（15篇范文）第1篇平地机操作规程一、每天启动前检查1、查看油和冷却剂的泄露情况，记录轮胎损坏，软管挤压变形，螺栓松开或刃口磨损等情况。
2、清除推土板或圆盘松动区域内的碎石，残渣和垃圾等物。
3、检查并确保推土板滑轨和圆盘顶面干净。
4、确保安全标志干净，情况良好。
如由损坏、丢失或模糊不清，及时更换。
5、擦干净驾驶舱玻璃，检查所有后视镜是否调节到位。
6、启动平地机前，确保已清楚机器上所有工具及其他未固定物品。
7、通过半透明的主缸容器目视检查制动液液位。
液位应在容器法兰处，离容器盖顶部不超过1英寸。
8、每周或工作50小时就进行一次检查。
检查时还要使用每天的启动前检查方法。
进行所有检查时，平地机都要处于停机状态。
二、启动发动机1、系好安全带2、启动发动机2.1、插入点火钥匙并转到on的位置。
将钥匙转动一半，处于on和start位置之间这是test位置，检查并确保所有警示灯和警报都已通上电。
2.2、顺时针转动钥匙到start位置，发动机启动后松开钥匙。
三、驾驶机器1、把推土板和所有附属装置抬离地面。
把推土板放到轮胎内，转动前轮，以确保前轮不会撞到推土板。
2、开始移动平地机时，不要使用任何高于4档的前进档或高于2档的倒退档。
3、踩下离合器和制动闸2个踏板，把换档操纵杆移到forward 或reverse位置。
4、向左或向右轻推操纵杆，选择开始档位。
松开手闸，慢慢松开离合器和制动闸踏板。
5、必须踩下加速器。
现在，平地机已经处于开动状态。
6、驾驶机器时，不要把脚放在离合器或制动闸踏板上，这样会造成不必要的磨损。
四、工作完毕后关闭发动机1、降低发动机速度。
将变速箱放在适当的档位上，然后慢慢踩下并一直压住离合器和制动踏板，才能使机器停下来。
只有踩住制动踏板，才能使机器停下来。
2、当变速箱海挂着档，且发动机海在运转时，使用制动闸，固定住平地机。
3、把换档器操纵杆移到neutral位置，松开手闸。
4、松开离合器和制动踏板。
平地机作业施工要求
平地机作业施工要求
平地机作业施工是指利用平地机对道路或场地进行整平或翻修的施工作业。
平地机作业应遵循以下要求：
1. 环境方面要求
（1）施工现场应排除杂物，道路应保持干燥清洁。
（2）施工现场应远离高压线、管道等危险设施。
（3）施工现场应设有安全警示标志，避免人员和车辆误入施工区。
2. 设备方面要求
（1）平地机应选用符合标准、安全可靠的设备，并确保设备状态良好。
（2）平地机的液压系统应处在正常工作状态下，液压油应达到标准等级。
（3）平地机的刀具应保持锋利，一旦发现刀具磨损，应及时更换。
3. 人员方面要求
（1）平地机作业应由经过专业培训的人员实施，具备相关操作技能。
（2）施工现场应派遣安全员进行监管，确保施工过程安全。
4. 施工方面要求
1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平地机技术发展动态
系列完善，大型化 使用范围更宽 成熟技术得到应用 加强环保设计 注重驾驶舒适性、安全性
斜身直行作业：刮刀侧移时应注意不要使车轮在料 堆上行驶，应使物料从车轮中间或两侧流过，必要 时可采20用20/8/斜4 行方法进行作业，使料离开车轮更远一
2020/8/4
基本作业方式
刮土直移：适用于 不平整度较小的场 地，平整的最后阶 段或铺散材料。
2020/8/4
基本作业方式
刮土侧移：适用于 移土填堤、整修道 路时的移土、平整 场地、回填沟渠、 铺散料和路拌路面 材料。
在平地机的作业过程中，必须根据工作进 程的需要正确调整平地机的铲土刮刀的工 作角度，即刮刀水平回转角α、倾斜角β和 切削角γ。
2020/8/4
刮刀水平回转角α
为刮刀中线与行驶方向在水平面上的角度 ，当回转角α增大时，工作宽度减少，但物 料的侧移输送能力提高，切削能力也提高 ，刮刀单位切削宽度上的切削力增大。对 于剥离、摊铺、混合作业及硬土切削作业 ，回转角可取30-50度；对于推土摊铺或进 行最后一道刮平以及进行松软或轻质土刮 整作业时，回转角α可取0-30度。
4.1 概 述
自行式平地机是一种主要完成大面积土壤的平整 和整形作业的土方工程机械。
主要用于土方工程中场地整形和平地作业。平地 机工作装置操纵控制灵活，通过改变平地铲刀的 作业方位或更换工作装置可方便地用来进行开挖 边沟、回填、修边坡、推松土、除雪、松土，对 级配要求不高的路面基层稳定土也可用平地机来 拌和、摊铺路面基层材料。因此，平地机用途十 分广泛，已经成为国防工程、道路修筑、矿山、 水利、农田等基础建设工程中用于平地整形施工 的专用机械。
2020/8/4
按铲刀长度或发动机功率分
分为轻型、中型和重型 按操纵方式分：机械操纵、液压操纵两种。
2020/8/4
按机架形式
整体机架式：刚性较好，但机械的转 向半径较大
铰接机架式：转向半径小，便于在窄 小地段施工，而且工作装置可随前机 架一起转动，其作业适应范围更宽
2020/8/4
4.1.3发展概况
2020/8/4
4.1.2平地机的基本作业方法
依靠机械的牵引力，平地机可以完成 平地、切削、侧面移土、路基成形、 边坡修整等作业，根据作业要求，平 地机的铲刀可以升降、倾斜、引出和 360度回转等运动，铲刀的位置可以 在较大范围内进行调整，以达到最佳 的作业效果。
2020/8/4
4.1.2平地机刮刀的工作角度
直线平整作业：将刮刀水平回转角α置为0度，即 刮刀轴线垂直于行驶方向，此时切削宽度最大，但 只能以较小的切入深度作业，主要用于铺平作业。
斜身铲土和移土作业：将刮刀保持一定的回转角， 在切削和运土过程中，土沿刮刀侧向移动，回转角 越大，切土和移土能力越强。刮土侧移作业用于铺 平时还应采用适当的回转角，始终保证刮刀前有少 量的但却是足够的料，既要运行阻力小，又要保证 铺平质量。
2020/8/4
基本作业方式
机外倾斜刮土 ：适用于修整 路堑边坡、路 堤边坡以及边 沟边坡。
2020/8/4
刮刀切土角γ
为铲土刮刀边缘的切线与水平面的角度。 刮刀切土角γ的大小一般依作业类型来确定 。中等刮刀切土角γ（60度左右）适用于通 常的平整作业。在切削、剥离土壤时，需 要较小的刮刀切土角γ，以降低切削阻力。 当进行物料混合和摊铺时，选用较大的刮 刀切土角γ。
2020/8/4
4.1.2刮刀移土作业
2020/8/4
类 组 型 特性
含义及代号
主参数 名称 单位Βιβλιοθήκη 铲自行式 Y（液）
土平
运地
输机
机P
械
拖式T Y（液）
机械式平地机（P ）
液压式平地机（ PY）
机械式平地机（ PT）
液压式平地机（ PTY）
功率 功率
马力 马力
2020/8/4
平地机的基本作业方法 平地机刮刀的工作角度 刮刀移土作业 刀角铲土侧移作业 机外刮土作业
2020/8/4
4.1.2平地机分类
按牵引方式分为拖式和自行式两种。
按车轮轮胎数目分 按铲刀长度或发动机功率分
按机架结构分 按操纵方式分
2020/8/4
按车轮数、驱动轮对数和转向轮对数
四轮平地机 1） 4×2×2型，前轮转向，后轮驱动 2） 4×4×4型，全轮转向，全轮驱动 六轮平地机 3） 6×4×2型，前轮转向，中后轮驱动 4） 6×6×2型，前轮转向，全轮驱动 5） 6×6×6型，全轮转向，全轮驱动
平地机施工
2020/8/4
施工范例1 施工范例2 施工范例3 施工范例4
议题
4.1平地机概述 平地机的用途 平地机的分类 平地机的发展概况
4.2平地机的总体构造 4.3平地机的工作装置 4.4平地机的基本作业方法 4.5平地机的施工作业 4.6平地机操纵控制系统
2020/8/4
2020/8/4
在欧洲，生产平地机的主要厂家有德国的O&K、 Gehl和意大利的Fiatallis等制造公司。
在世界范围内，各国正在加速现代化的进程，土方工 程规模日益扩大，平地机有向大型化方向发展的趋势 。加拿大Champion公司生产的功率为522kW的100t 超重型平地机，是当前世界上最大的平地机。与此同 时，为满足狭窄场地施工作业的需要，一些国家也注 重发展轻型平地机。最小的平地机是日本生产的 MGD743轻型平地机，功率只有26kW。
美国是最早生产平地机的国家，美国 平地机的产量居世界首位。美国卡特皮勒 、德莱赛、约翰·迪尔等公司生产的平地 机制造技术先进，其技术性能具有世界先 进水平。
2020/8/4
日本小松制作所和三菱重工是世界著 名的平地机生产企业，其电子技术应 用领先世界水平。小松平地机品种齐 全，其中GD825A—1型超重型平地机采 用了最先进的电子监控系统和负荷传 感液控新技术，性能先进，在世界市 场上具有很强的竞争力。
