注册电气工程师供配电案例真题

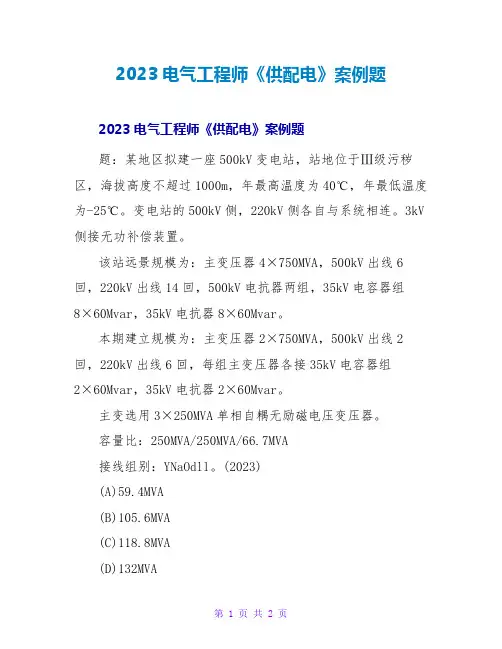

2023电气工程师《供配电》案例题
2023电气工程师《供配电》案例题2023电气工程师《供配电》案例题题：某地区拟建一座500kV变电站，站地位于Ⅲ级污秽区，海拔高度不超过1000m，年最高温度为40℃，年最低温度为-25℃。
变电站的500kV侧，220kV侧各自与系统相连。
3kV 侧接无功补偿装置。
该站远景规模为：主变压器4×750MVA，500kV出线6回，220kV出线14回，500kV电抗器两组，35kV电容器组8×60Mvar，35kV电抗器8×60Mvar。
本期建立规模为：主变压器2×750MVA，500kV出线2回，220kV出线6回，每组主变压器各接35kV电容器组2×60Mvar，35kV电抗器2×60Mvar。
主变选用3×250MVA单相自耦无励磁电压变压器。
容量比：250MVA/250MVA/66.7MVA接线组别：YNaOdll。
(2023)(A)59.4MVA(B)105.6MVA(C)118.8MVA(D)132MVA(2)如该变电站本期35kV母线的规矩容量1800MVA，每1435kV电容器串联电抗器的电抗率为4.5%，为了在投切电容器组时不发生3次谐波谐振那么以下哪组容量不应选用?(列式计算)(A)119Mvar(B)65.9Mvar(C)31.5Mvar(D)7.89Mvar参考答案：(1)答案：[C]解答过程：根据《电力系统设计手册》式(8-3)有：(2)答案：[A]解答过程：根据《并联电容器装置设计标准》(GB50227—2023)第3.0.3条第3款：发生谐振的电容器容量，可按下式计算：应避开该容量的补偿电容器。

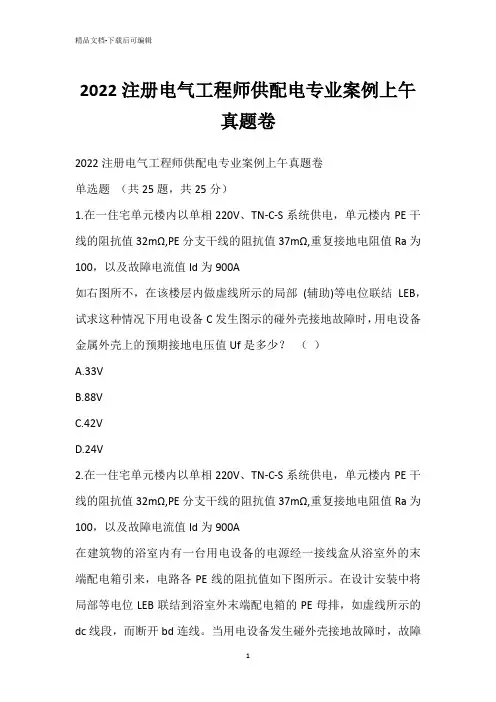

2022注册电气工程师供配电专业案例上午真题卷_4
2022注册电气工程师供配电专业案例上午真题卷2022注册电气工程师供配电专业案例上午真题卷单选题（共25题，共25分）1.在一住宅单元楼内以单相220V、TN-C-S系统供电，单元楼内PE干线的阻抗值32mΩ,PE分支干线的阻抗值37mΩ,重复接地电阻值Ra为100，以及故障电流值Id为900A如右图所不，在该楼层内做虚线所示的局部(辅助)等电位联结LEB，试求这种情况下用电设备C发生图示的碰外壳接地故障时，用电设备金属外壳上的预期接地电压值Uf是多少？（）A.33VB.88VC.42VD.24V2.在一住宅单元楼内以单相220V、TN-C-S系统供电，单元楼内PE干线的阻抗值32mΩ,PE分支干线的阻抗值37mΩ,重复接地电阻值Ra为100，以及故障电流值Id为900A在建筑物的浴室内有一台用电设备的电源经一接线盒从浴室外的末端配电箱引来，电路各PE线的阻抗值如下图所示。
在设计安装中将局部等电位LEB联结到浴室外末端配电箱的PE母排，如虚线所示的dc线段，而断开bd连线。
当用电设备发生碰外壳接地故障时，故障电流Id为600A，故障设备的预期接触电压Uf为下列哪一项数值？A.24VB.35VC.18VD.32V3.在一住宅单元楼内以单相220V、TN-C-S系统供电，单元楼内PE干线的阻抗值32mΩ,PE分支干线的阻抗值37mΩ,重复接地电阻值Ra为100，以及故障电流值Id为900A接问题3，在设计安装中局部等电位联结LEB不接向浴室外末端配电箱而改接至浴室内接线盒(b处），即连接办线段。
发生同样接地故障时设备的预期接触电压Uf为下列哪一项数值？A.8.4VB.12VC.10.5VD.18V4.在一住宅单元楼内以单相220V、TN-C-S系统供电，单元楼内PE干线的阻抗值32mΩ,PE分支干线的阻抗值37mΩ,重复接地电阻值Ra为100，以及故障电流值Id为900A如果用电设备安装在浴室的0区内，下列哪一项供电措施是正确的？（）A.由隔离变压器供电B.由标称电压为12V的安全特低电压供电C.由动作电流不大于30mA的剩余电流动作保护进行供电D.由安装在0、1、2内的电源接线盒的线路供电5.地处西南某企业35kV电力用户具有若干10kV变电所。

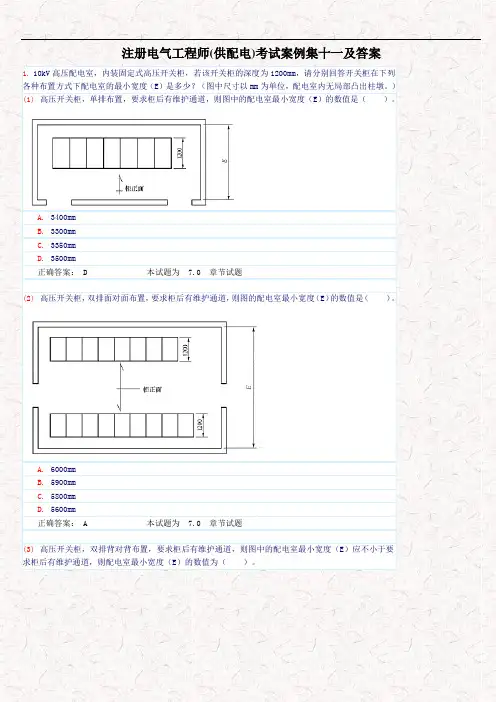

注册电气工程师(供配电)考试案例集11
注册电气工程师(供配电)考试案例集十一及答案1.10kV高压配电室，内装固定式高压开关柜，若该开关柜的深度为1200mm，请分别回答开关柜在下列各种布置方式下配电室的最小宽度（E）是多少？（图中尺寸以mm为单位，配电室内无局部凸出柱墩。
）(1)高压开关柜，单排布置，要求柜后有维护通道，则图中的配电室最小宽度（E）的数值是（）。
A.3400mmB.3300mmC.3350mmD.3500mm正确答案： D 本试题为 7.0 章节试题(2)高压开关柜，双排面对面布置，要求柜后有维护通道，则图的配电室最小宽度（E）的数值是（）。
A.6000mmB.5900mmC.5800mmD.5600mm正确答案： A 本试题为 7.0 章节试题(3)高压开关柜，双排背对背布置，要求柜后有维护通道，则图中的配电室最小宽度（E）应不小于要求柜后有维护通道，则配电室最小宽度（E）的数值为（）。
A.6300mmB.6400mmC.6200mmD.6100mm正确答案： B 本试题为 7.0 章节试题2.某变电所的简化接线如下图，计算短路点d时要考虑异步电动机对短路电流的助增。
取基准容量Sj = 100MVA，Kch·s取1.8，Kch·m查手册曲线得1.71。
已知各元件的电抗标幺值为，，。
(1)电动机的等值电抗标幺值为（）。
A.13.6B.17.44C.31.04D.7.64正确答案： D 本试题为 8.0 章节试题(2)电动机的等效电动机起动倍数为（）。
A. 5B. 5.5C. 6D. 5.44正确答案： D 本试题为 8.0 章节试题(3)d点总的超瞬变短路电流周期分量有效值为（）。
A.7.7kAB.8.9kAC. 1.62kAD. 6.02kA正确答案： B 本试题为 8.0 章节试题(4)d点总的短路冲击电流ich为（）。
A.21.97kAB.19.64kAC. 2.37kAD.17.27kA正确答案： A 本试题为 8.0 章节试题(5)d点总的短路全电流最大有效值Ich为（）。

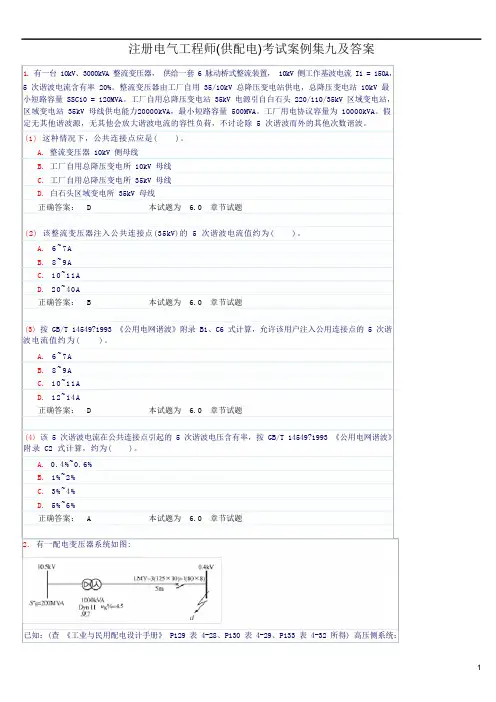

注册电气工程师(供配电)考试案例集九及答案
注册电气工程师(供配电)考试案例集九及答案1. 有一台 10kV、3000kVA 整流变压器，供给一套 6 脉动桥式整流装置， 10kV 侧工作基波电流 I1 = 150A，5 次谐波电流含有率 20%。
整流变压器由工厂自用 35/10kV 总降压变电站供电，总降压变电站 10kV 最小短路容量 SSC10 = 120MVA。
工厂自用总降压变电站 35kV 电源引自白石头 220/110/35kV 区域变电站，区域变电站 35kV 母线供电能力20000kVA，最小短路容量 500MVA。
工厂用电协议容量为 10000kVA。
假定无其他谐波源，无其他会放大谐波电流的容性负荷，不讨论除 5 次谐波而外的其他次数谐波。
(1) 这种情况下，公共连接点应是( )。
A. 整流变压器 10kV 侧母线B. 工厂自用总降压变电所 10kV 母线C. 工厂自用总降压变电所 35kV 母线D. 白石头区域变电所 35kV 母线正确答案： D 本试题为 6.0 章节试题(2) 该整流变压器注入公共连接点(35kV)的 5 次谐波电流值约为( )。
A.6~7AB.8~9AC. 10~11AD. 20~40A正确答案： B 本试题为 6.0 章节试题(3) 按 GB/T 14549?1993 《公用电网谐波》附录 B1、C6 式计算，允许该用户注入公用连接点的 5 次谐波电流值约为( )。
A.6~7AB.8~9AC. 10~11AD. 12~14A正确答案： D 本试题为 6.0 章节试题(4) 该 5 次谐波电流在公共连接点引起的 5 次谐波电压含有率，按 GB/T 14549?1993 《公用电网谐波》附录 C2 式计算，约为( )。
A. 0.4%~0.6%B. 1%~2%C. 3%~4%D. 5%~6%正确答案： A 本试题为 6.0 章节试题2. 有一配电变压器系统如图:已知：(查《工业与民用配电设计手册》 P129 表 4-28、P130 表 4-29、P133 表 4-32 所得) 高压侧系统：变压器：二次母线：5m 长为：冲击系数： 查上述手册 P115 图 4-13 查得)。

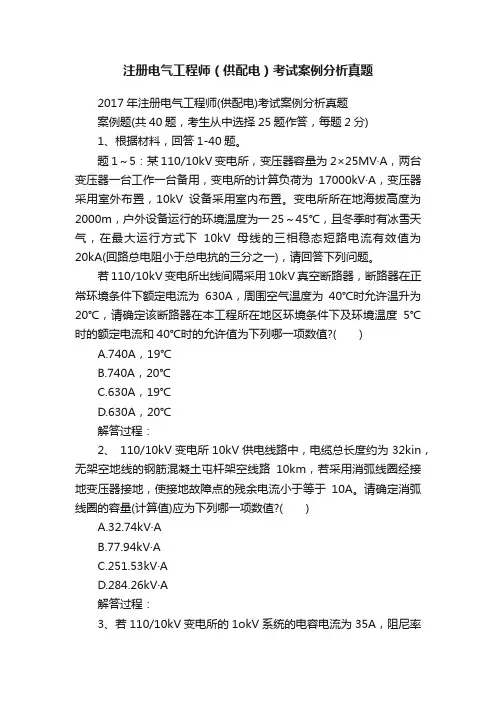

注册电气工程师（供配电）考试案例分析真题
注册电气工程师（供配电）考试案例分析真题2017年注册电气工程师(供配电)考试案例分析真题案例题(共40题，考生从中选择25题作答，每题2分)1、根据材料，回答1-40题。
题1～5：某110/10kV变电所，变压器容量为2×25MV·A，两台变压器一台工作一台备用，变电所的计算负荷为17000kV·A，变压器采用室外布置，10kV设备采用室内布置。
变电所所在地海拔高度为2000m，户外设备运行的环境温度为一25～45℃，且冬季时有冰雪天气，在最大运行方式下10kV母线的三相稳态短路电流有效值为20kA(回路总电阻小于总电抗的三分之一)，请回答下列问题。
若110/10kV变电所出线间隔采用10kV真空断路器，断路器在正常环境条件下额定电流为630A，周围空气温度为40℃时允许温升为20℃，请确定该断路器在本工程所在地区环境条件下及环境温度5℃时的额定电流和40℃时的允许值为下列哪一项数值?( )A.740A，19℃B.740A，20℃C.630A，19℃D.630A，20℃解答过程：2、110/10kV变电所10kV供电线路中，电缆总长度约为32kin，无架空地线的钢筋混凝土屯杆架空线路10km，若采用消弧线圈经接地变压器接地，使接地故障点的残余电流小于等于10A。
请确定消弧线圈的容量(计算值)应为下列哪一项数值?( )A.32.74kV·AB.77.94kV·AC.251.53kV·AD.284.26kV·A解答过程：3、若110/10kV变电所的1okV系统的电容电流为35A，阻尼率取3%，试计算当脱谐度和长时间中性点位移电压满足规范要求且采用过补偿方式时，消弧线圈的电感电流取值范围为下列哪一项数值?( )A.31.50～38.5AB.35.0～38.50AC.34.25～36.75AD.36.54～38.50A解答过程：4、 110/10kV变电所1OkV出线经穿墙套管引入室内，试确定穿墙套管的额定电压、额定电流宜为下列哪组数值?( )A.20kV，1600AB.20kV，1000AC.10kV，1600AD.10kV，1000A解答过程：5、 110/10kV变电所1OkV出线经穿墙套管引入室内，三相矩形母线水平布置，已知穿墙套管与最近的一组母线支撑绝缘子的距离为800mm，穿墙套管的长度为500mm，相间距离为300mm，绝缘子上受力的折算系数取1，试确定穿墙套管的最小弯矩破坏负荷为下列哪一项数值?( )A.500NB.1000NC.2000ND.4000N解答过程：6、根据材料，回答6-45题。
注册电气工程师(供配电)考试案例集一1
注册电气工程师(供配电)考试案例集一及答案1.采用公式计算对称布置的三相四线制线路，输送单相负荷（接在相线与中性线之间，本题以接在A和N之间为例）的电压损失百分数。
(1)公式中Ue的含义应是（）。
A.额定线电压B.额定相电压C.实际三相相电压的平均值D.倍相电压正确答案： A 本试题为 6.0 章节试题(2)本公式适用于（）。
A.相线A和中性线N具有相同的截面和材质；B.相线A和中性线N具有不同的截面和材质；C.相线A和中性线N应具有相同的自几何均距；相线A和中性线N之间的互几何均距应等于各相线之间的互几何均距；D.相线A为铝线，中性线N为铜线。
正确答案： A C 本试题为 6.0 章节试题(3)如将上述公式分子分母同除以，变形为。
变形后的公式中符号的意义，下列叙述中正确的是（）。
A.为额定相电压B.2R为相零回路电阻，即相线电阻与中性线电阻之和C.2R为相线电阻D.2X为相零回路电抗，即以相线为去线、中性线为回线所构成的单相回路的电抗。
正确答案： A B D 本试题为 6.0 章节试题(4)有一条380/220V三相四线制线路，相线对称布置，相线和中性线的截面和材质相同、自几何均距相等，相线对中性线与相线对相线的互几何均距相等，线路阻抗R = 1，X = 1，输送接于A和N之间的单相负荷22A，负荷功率因数cosφ = 0.707（相应sinφ = 0.707），则电压损失百分数应约（取2位有效数）为（）。
A.0.028%B.0.28%C. 2.8%D.28%正确答案： D 本试题为 6.0 章节试题2.220/380V三相四线制系统，相线标号A、B、C，中性线标号N。
(1)在A与N之间接入1台220VA用电负荷，则各相线上的电流是（）。
A.A相线1A，N线1A(1)图中所标示的A1数值正确的是（）。
A.950mmB.850mmC.550mmD.300mm正确答案： D 本试题为7.0 章节试题(2)图中所标示的B1数值正确的是（）。
2023注册电气工程师_供配电_专业案例真题-上下午-文字版
题1-5某高层办公楼供电电源为沟通IOKV,频率50HZ,10/0.4KY变电所设在内，10KY侧采纳低电阻接地系统，400/230V侧接地型式采纳TN-S系统且低压置采纳爱护总等电位联接系统，请回答下列问题，并列出解答过程。
2O23A1接触电流1、因低压系统发生接地故障，办公室有一电气设备的金属外壳带电，若已知干大的接触表面积，50HZ/60HZ沟通电流路径为手到手的人体总阻抗ZL见下表人体碰触到该电气设备，沟通接触电压为75V,干燥条件，大的接触表面积路径为人体双手对身体躯干成并联，接触电流应为下列哪项数值？（八）2O23A2工频应力电压2.办公楼10∕0.4kV变电所的高压接地系统和低压接地系统相互连接，变电所的接地电阻为3.2Ω,若变电所IOkV高压侧发生单相接地故障，接地故障电流为150A,在故障持续期内低压系统接地体与变电所低压设备外露可导电部分之间的工频应力电压为下列哪项数值？AIlOVB220VC480VD700V♦2023A3低压电缆长度3 .办公楼内-台风机采纳交联铜芯电缆YJV-0.6∕lkV -3X25+lX16配电，该风机采纳断路器的短路爱护兼作单相接地故障爱护，已知该配电线路爱护断路器之前系统的相保电阻为65mΩ,相保电抗为40mQ,保证断路器在5秒内自动切断故障回路的动作电流为1.62kA,线路单位长度阻抗值见下表，若不计该配电回路爱护开关之后线路的电抗和接地故障点的阻抗，该配电线路长度不能超过下列哪项数值？线路单位长度电阻值(mQ∕m)注1：R'为导线20℃时单位长度电阻，R ,=C j ^×103(mΩ),⅜11p 20=2.82×10^6Ω■cm>U⅛20=2.82×10^6Ω∙cm o Cj 为绞入系数，导线截面≤ 6mm2时，Cj 取为1.0；导线截面>6mm2时，C 趣为1.02。
注2：S 为相线线芯截面，SP 为PEN 线线芯截面。
注册电气工程师(供配电)考试案例集14
.B.（b.
.C.（c.
.D.（d.
正确答案: A B 本试题为 17.0 章节试题
6.某车间有一台不频繁启动的鼠笼型交流异步电动机，电气参数为：额定功率160kW，额定交流三相电压380V，额定电流294A，额定转速1480r/min，额定功率因数0.89，额定效率0.93，额定启动电流倍数7倍。该电动机由一台额定容量500kVA，电压10/0.4kV，阻抗电压4%的变压器供电。变压器到电动机由电缆连接，线路阻抗为0.01W。变压器一次侧短路容量为25MVA。变压器二次母线上其他负荷的无功功率为178kvar。电机启动前变压器二次母线电压为额定电压380V，要求电动机启动时母线上电压不低于额定电压的85%。试计算电动机全压启动时有关参数并判断电动机启动时是否能满足母线压降允许值的要求.
(1)该鼠笼型电动机的额定容量为（ ）（选最接近的一个数据）。
.A.172kV.
.B.179.8kV.
.C.148.8kV.
.D.193.3kV.
正确答案: D 本试题为 17.0 章节试题
(2)该鼠笼型电动机的额定启动容量为（ ）（选最接近的一个数据）
.A.1353kV.
.B.1120kV.
.C.1204kV.
注册电气工程师(供配电)考试案例集十四及答案
1.某新建工程，已知其110kV配电装置土壤电阻率为100·m，接地短路（故障）电流的持续时间t取0.4s，试计算.
(1)110kV配电装置的接触电位差计算结果是（ ）。
.A.205V.
.B.284V.
.C.302V.
.D.358V.
正确答案: C 本试题为 14.0 章节试题
(4) 有一种机械负载在任何转速下转矩T总保持恒定或大致恒定, 转矩T的极性不随转速方向的改变而改变, 是一种位势性转矩负载。以上四组曲线中表示这种负荷的负载曲线为（ ）。
2023年注册电气工程师考试供配电真题及答案
2023年注册电气工程师考试供配电真题及答案一、单选题1.下列哪种变压器不适用于光伏发电场A. 空心导线变压器B. 无功补偿变压器C. 防直流变压器D. 隔离变压器答案：B解析：无功补偿变压器主要用于调节无功功率，而光伏发电场产生的无功功率较小，因此不适用于光伏发电场。
2.配电箱容量应合理安排，一般不得低于供电设备的多少倍A. 2倍B. 3倍C. 4倍D. 5倍答案：C解析：配电箱的容量应合理安排，一般不得低于供电设备的4倍，以保证电力供应的可靠性。
二、多选题1.以下哪些设备可以用作防雷装置A. 避雷针B. 避雷网C. 避雷器D. 避雷塔答案：A、B、C解析：避雷针、避雷网和避雷器都可以用作防雷装置，它们能够有效地将雷电引入地下或地面，保护建筑和设备免受雷击。
2.电源线路设置有哪些注意事项A. 应远离高温源B. 应避免与其他线路交叉敷设C. 应保持足够的通风空间D. 应符合国家标准要求答案：A、B、C、D解析：电源线路设置时需要注意远离高温源，避免与其他线路交叉敷设，保持足够的通风空间，并符合国家标准要求，以确保电力供应的安全和可靠。
三、判断题1.电力系统的短路电流大小与短路电阻有关。
答案：错误解析：电力系统的短路电流大小与短路电阻无关，主要取决于电源电压和电网阻抗。
2.交流电机的起动电流较运行电流大。
答案：正确解析：交流电机的起动电流一般较运行电流大，这是因为在起动时，电机需要克服静止摩擦力和惯性力等阻力，因此需要较大的电流来提供足够的动力。
四、问题与解答1.请简述光伏发电的工作原理。
光伏发电利用太阳能光辐射中的光子，通过光伏电池将光能转化为电能。
光伏电池是一种半导体器件，多数采用硅材料制成，当光与光伏电池表面的半导体材料相互作用时，会产生电子和空穴，从而形成电场产生电压。
通过连接多个光伏电池组成光伏阵列，将产生的直流电能经过逆变器转化为交流电能供电使用。
2.请解释电力系统中的短路故障。
电力系统中的短路故障是指电路中出现了电流绕过正常回路的故障现象。
注册电气工程师(供配电)考试案例集16
B.
C.
D.关系不确定
正确答案：C本试题为17.0章节试题
(4)直流电动机改变电枢电压调速，通过电压正反向变化，能使电动机平滑起动和四象限工作，实现（ ）制动。
A.反接
B.回馈
C.机械
D.能耗
正确答案：B本试题为17.0章节试题
(5)直流电动机改变电枢电压调速方式属于（ ）调速。
A.变频
B.恒功率
6.在直流电动机调速系统的电枢电流、速度及电势等反馈回路中都设有滤波器，不同反馈回路中滤波器选择的滤波时间常数不同。
(1)在电枢电流反馈回路中，用电流互感器从交流侧检测电流信号时，滞后较少，反馈回路总的滤波时间常数（包括检测组件的滞后在内）较适宜的数据为（ ）。
A.转矩与转速平方成比例的负载
B.恒转矩负载
C.转矩与转速成比例的负载
D.恒功率负载
正确答案：A本试题为17.0章节试题
(2)对于风机水泵类负载，计算异步电动机采用定子电压调速时有关参数时，系数a应取（ ）。
A.a = 0
B.a = 1
C.a = 2
D.a = 3
正确答案：C本试题为17.0章节试题
C.恒转矩
D.改变转差率
正确答案：C本试题为17.0章节试题
4.异步电动机采用定子电压调速时，系数a = 0、1、2，分别表示恒转矩负载，转矩与转速成比例的负载以及转矩与转速平方成比例的负载。现计算不同负载的异步电动机采用定子电压调速时功率损耗的有关参数（忽略电机定子与转子的一些损耗）。
(1)风机水泵类负载属于（ ）。
(1)电抗器降压启动时，启动电流的表达式为（ ）。
A.kIq
B. Iq
C.Iq
D.Iq / k
