人教版九年级物理第十九章生活用电单元检测(包含答案)
人教版九年级物理第十九章生活用电单元检测（含答案）
一、选择题(本题共10小题,每题4分,共40分)
1.一种试电笔的构造如图所示,下列关于它的作用和使用描述正确的是（-）
A.试电笔可用来测试物体是带正电还是带负电
B.试电笔通常也用来检查电气设备的外壳是否带电
C.使用时手指不能碰到金属笔卡
D.使用时人不会触电是因为试电笔氖管中氖气不会导电
2.图甲是小明家的插线板,他发现开关控制着指示灯和插孔,同时他又发现即使指示灯坏了,只要开关是闭合的插孔仍然有电。
他据此画出了开关、指示灯(带保护电阻)、插孔与火线、零线的连接电路原理图(如图乙)。
以下说法正确的是（-）
A.图乙中的指示灯和保护电阻是并联关系
B.指示灯(带保护电阻)与插孔是并联关系
C.指示灯(带保护电阻)与开关是并联关系
D.图甲中插孔之间是串联关系
3.如图所示,是家庭电路的部分电路连接示意图,其中接线错误的是（-）
A.三孔插座
B.两孔插座
C.开关
D.电灯
4.图是用电热水壶烧水的情景,下列说法正确的是（-）
A.乙图中标有“PE”的导线插头应该接甲图中标有“2”的插孔
B.使用了标有“PE"的导线,即使壶壳带电,人接触它也无触电危险
C.如果熔断器中的保险丝熔断,可以用铜丝或铁丝替代
D.在“高山”上烧水时,96℃就沸腾了,说明水的沸点随气压的升高而降低
5.
图
中
连
接
或
做法符合安全用电原则的（-）
6.关于家庭电路和安全用电,下列说法正确的是（-）
A所有家用电器的外壳都需要接地
B.家庭电路中各个用电器都是串联的
C.使用试电笔判断哪条导线是火线时,手要按住笔尾金属体
D.若空气开关“跳闸”,一定是电路中出现了短路
7.家里一盏电灯突然熄灭,用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d四点如图只有测a点时氖管发光。
若电路中只有一处故障,则故障可能是（-）
A.进户零线断路
B.灯泡L断路
C开关S接触不良
D导线cd断路
8.如图所示,在接线柱A、B图间接入导线(其材料为普通铜丝),在接线柱C、D间接入熔丝,接通电源,灯泡正常发光,四熔丝不熔断;断开电源,在B、D间连上一根导线,再次接通电源时,灯不亮,熔丝熔断。
以下判断错误的是（-）
A导致熔丝熔断的原因是电路中电流过大
B.熔丝熔断时,熔丝中的电流大于AB间导线中的电流
C.熔丝熔断,但灯泡依然完好
D.用铜丝代替熔丝不符合安全用电的原则
9.如图是正常家庭电路的一部分。
下列说法正确的是（-）
A.导线B与大地之间的电压为220V
B.试电笔先后插入插座的左右插孔,氖管都发光
C.电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D.断开开关S后,站在地上的人接触a点或b点定不会触电
10.如图是家庭电路示意图。
下列说法正确的是（-）
A.电能表示数的单位是千瓦
B.与开关S直接相连的导线a是零线
C.若在导线a和b之间接一个灯泡L1,则L1与L串联
D.若c处断开,洗衣机插头插入插座,洗衣机虽能工作但有安全隐患
二、填空题(本题共5小题,每空2分,共26分)
11.如图所示,按照家庭电路安全用电的要求,电线接头B应接在____线上,三孔插座的插孔____
应与地线相连
12.我国家庭电路的电压是220V,生活中可以用____判断火线和零线。
当家庭电路中电流超过定限度时, 会自动熔断,保护电路。
如果家用电器或线路着火____(选填“不可以”或“可以”)直接泼水灭火
3.家庭电路中电流过大时,空气开关自动切断电路俗称跳闸。
产生跳闸的原因可能是________或____
14.家里某用电器发生短路,熔丝立即熔断,用下列方法进行检测,如图所示,断开所有用电器的开关,用一个普通的白炽灯L作为“检验灯”,与熔断的熔丝并联,然后只闭合S、S1,若L正常发光,说明L1____(选填“正常”“短路”或“断路”);只闭合S、S2,若L发出暗红色的光(发光不正常)说明L2____ (选填“正常”“短路”或“断路”);只闭合S、S3,若L不亮,说明L3 ____(选填“正常”“短路”或“断路”)。
15.小明家买了新房,他为自己房间安装一盏照明灯和一个插座,图是他设计的电路。
图中虚线框1和2是电灯或开关的位置,则开关应装在方框____中。
安装完毕后,闭合开关,电灯不亮,用试电笔分别测试d、e、f点时,试电笔的氖管都发光则电路的故障为____当发现家用电器或电线着火时,必须先____电源,然后再救火。
三、作图与简答题(本题共3小题,16题6分,17题4分, 18题10分,共20分)
16.如图甲所示是小明常用的一个插线板。
他在使用时发现:插线板上的开关断开时指示灯不发光,插座不能提供工作电压;而在开关闭合时指示灯发光,插座可以提供工作电压;如果指示灯损坏了,开关闭合时插座也能提供工作电压。
(1)根据上述现象,你认为插线板的指示灯和开关的连接方式是____
(2)请在图乙中画出插线板开关、指示灯和插座的连接方式,并把插线板与电源线接通
17.小明用两个单刀双掷开关、一个LED灯和若干导线,设计一个楼梯灯电路,无论是楼上还是楼下都可以任意开灯、关灯,既可以在楼下开灯到楼上关灯,又可以在楼上开灯到楼下关灯。
请你根据小明设计的意图,用笔画线代替导线完成图中的
18.小科家有几盏相同的照明灯,如图甲所示按要求连接在家庭电路上,并由一个开关控制。
(1)取下任意一个灯泡后,闭合开关,其余的灯仍能发光,则这几盏灯之间是____联的。
断开开关装上灯泡。
(2)小科觉得连接灯泡的金属导线没有用绝缘材料包裹,可能有安全隐患。
如果照明灯的额定电压是220V,要辨别连接灯泡的两根金属导线中与火线相连的一根,请写出检测工具及步骤
（3小科用第(2)题的检测方案也无法辨别,于是怀疑照明灯的额定电压不是220V,观察灯泡外包装上面有如图乙所示信息。
请你对这种接线方法的安全性进行分析。
四、计算题(14分
19.甲是家用插线板。
(1)在图乙中画出插线板内部开关和两插孔的连线并接入家庭电路,要求
①插线板上的开关可同时控制两插座的通断
②开关接通时两插孔都能提供220V电压
(2)把“220V 1100W”的电暖器的三脚插头插入插孔,在额定电压下工作①流过电暖器的电流多大?电暖器的电阻多大?
③电暖器多少小时消耗22kW·h的电能
④电暖器通过导线连到电路,为什么电暖器工作时放出大量热,而与其连接的导线却几乎不发热?
(3)该插线板允许通过的最大电流为10A,通过计算分析,插线板能否让“220V 750W”的电吹风
和上述电暖器同时工作。
答案
1-10. BBABC CCBCD
11.火a
12.试电笔保险丝不可以
14.短路正常断路
15.1 零线断路切断
16.（1）串联（2）略
17.略
18.（1）并（2）检测工具：试电笔。
检测步骤：1闭合开关使灯泡正常工作2.用试电笔对连线灯泡两端进行测量。
（3）略
19（1）略（2）5A 44Ώ 2h (3) 可以让电吹风和电暖气同时工作。
人教版九年级下册物理第十九章《生活用电》单元测试卷(含答案)
人教版九年级下册物理第十九章《生活用电》单元测试卷（含答案）一、选择题(每题3分，共36分)1．家庭电路是最常见、最基本的实用电路，我国家庭电路的电压是() A．380 V B．220 V C．110 V D．36 V2．某家庭电路如图所示，下列说法正确的是()A．家庭电路用直流供电B．家庭电路电压为36 VC．灯泡L1和L2串联D．开关S2位置接错3．小明家上次查看电能表示数为，本次查看时电能表示数如图所示，则下列说法正确的是()A．他家在这段时间内消耗的电能为903 kW·hB．电能表是测量电功率的仪表C．若只让一个标有“220 V 1 000 W”的电热水器正常工作10 min，则电能表的圆盘转了600转D．这个电能表的额定功率为2 200 W4．高压输电线路的铁塔顶端有一条(或两条)比下面输电线细的金属线，它的作用是()A．加强铁塔的稳定性B．传输零线的电流C．防雷电起到避雷针的作用D．作为备用线，供输电线断开时应急使用5．如图所示是家庭电路中的三孔插座和三脚插头示意图，下列说法正确的是()A．三脚插头的三只脚一样长B．插孔E是用来接零线的C．插孔L是用来接零线的D．标有“E”的插脚能保证插入插座时，用电器外壳先接地6．在家庭电路中，一定不会引发总开关(带有漏电保护器)跳闸的是() A．火线和零线直接连通B．安装用电器时人体接触火线C．试电笔笔尖接触火线D．同时使用多个大功率用电器7．一种试电笔的构造如图所示，下列说法正确的是()A．使用试电笔时手可以接触笔尖B．使用试电笔时手不要接触笔卡C．试电笔中的电阻可以用铁丝代替D．当氖管发光时有微弱电流通过人体8．为确保用电安全，日常生活中下列做法错误的是()A．不接触低压带电体，不靠近高压带电体B．更换开关、搬动电器前应断开开关C．不弄湿用电器，不损坏绝缘层D．控制电灯的开关装在零线上9．如上图所示为家庭部分电路示意图，正常发光的电灯突然熄灭。
(完整版)人教版九年级物理第十九章生活用电单元检测(含答案),推荐文档
人教版九年级物理第十九章生活用电单元检测（含答案）一、选择题(本题共10 小题,每题 4 分,共40 分)1.一种试电笔的构造如图所示,下列关于它的作用和使用描述正确的是（- ）A.试电笔可用来测试物体是带正电还是带负电B.试电笔通常也用来检查电气设备的外壳是否带电C.使用时手指不能碰到金属笔卡D.使用时人不会触电是因为试电笔氖管中氖气不会导电2.图甲是小明家的插线板,他发现开关控制着指示灯和插孔,同时他又发现即使指示灯坏了,只要开关是闭合的插孔仍然有电。
他据此画出了开关、指示灯(带保护电阻)、插孔与火线、零线的连接电路原理图(如图乙)。
以下说法正确的是（- ）A.图乙中的指示灯和保护电阻是并联关系B.指示灯(带保护电阻)与插孔是并联关系C.指示灯(带保护电阻)与开关是并联关系D.图甲中插孔之间是串联关系3.如图所示,是家庭电路的部分电路连接示意图,其中接线错误的是（- ）A.三孔插座B.两孔插座C.开关D.电灯4.图是用电热水壶烧水的情景,下列说法正确的是（- ）A.乙图中标有“PE”的导线插头应该接甲图中标有“2”的插孔B.使用了标有“PE"的导线,即使壶壳带电,人接触它也无触电危险C.如果熔断器中的保险丝熔断,可以用铜丝或铁丝替代D.在“高ft”上烧水时,96℃就沸腾了,说明水的沸点随气压的升高而降低5.图中连接或做法符合安全用电原则的（- ）6.关于家庭电路和安全用电,下列说法正确的是（- ）A 所有家用电器的外壳都需要接地B.家庭电路中各个用电器都是串联的C.使用试电笔判断哪条导线是火线时,手要按住笔尾金属体D.若空气开关“跳闸”,一定是电路中出现了短路7.家里一盏电灯突然熄灭,用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d 四点如图只有测a 点时氖管发光。
若电路中只有一处故障,则故障可能是（- ）A.进户零线断路B.灯泡L 断路C 开关S 接触不良D 导线cd 断路8.如图所示,在接线柱A、B 图间接入导线(其材料为普通铜丝),在接线柱C、D 间接入熔丝,接通电源,灯泡正常发光,四熔丝不熔断;断开电源,在B、D 间连上一根导线,再次接通电源时,灯不亮,熔丝熔断。
人教版九年级物理全一册第十九章生活用电单元练习(含答案)
人教版九年级全一册第十九章生活用电单元练习一、单选题1．对如图所示的实例或实验解释正确的是（）A．图A中开关、保险丝的连接方式正确B．图B中使用测电笔时手要接触笔尾的金属部分C．图C中多个大功率用电器同时使用一个插线板不会有安全隐患D．图D中人站在绝缘板上,双手同时握住火线和零线不会触电2．关于家庭电路和安全用电,下列说法正确的是（）A．家庭电路中,开关一定要接在灯泡和零线之间B．使用试电笔时,手指不要按住笔尾的金属体C．电冰箱必须使用三孔插座D．家庭电路中空气开关跳闸,一定是电路中出现了短路3．关于家庭电路和安全用电,下列说法中正确的是（）A．使用试电笔时,手指不能碰到笔尾金属体B．在未断开电源开关的情况下,可以更换灯泡C．家庭电路中必须安装保险装置D．家庭电路中一个开关控制多盏照明灯,则照明灯一定是串联的4．关于生活用电,下列做法正确的是（）A．在电线上晾晒衣服B．使用绝缘皮破损的插头C．将开关接在零线与灯泡之间D．将家庭电路的电灯与插座并联5．关于家庭电路和安全用电,下列说法正确的是（）A．使用试电笔时,手指不能碰到笔尾金属体B．家庭电路中,保险丝要接在电能表和总开关之间C．家庭电路中,必须安装空气开关或保险丝等保险装置D．家庭电路中,一个开关控制多盏照明灯,则照明灯一定是串联的6．以下做法符合安全用电要求的是（）A．电灯的控制开关可以安装在零线上B．使用测电笔时手指千万不能碰到笔尾金属体C．导线的绝缘皮破损后一定要及时更换D．如果发现有人触电,应立即用手将触电者拉开7．如下图所示家庭电路中,当开关S闭合后,灯泡L不亮,用试电笔测试c、d两点时,氖管都发光,测试a、b两点时,只有a点氖管发光,则故障可能是（）A．b、c之间某处断路B．a、d之间某处断路C．火线与零线短路D．电灯的灯丝断了8．关于家庭电路,下列说法正确的是（）A．用电器的金属外壳一定要接地线B．电能表测量的是家用电器的总电流C．验电笔在工作时不能用手直接触摸D．发生触电事故时,立即用手把触电的人拉开9．某配电系统如图所示,下列各个设备的特征叙述正确的是（）A．空气开关只有一般开关的通与断的作用B．电能表是用来显示用户用电所应交的电费的C．干路上的空气开关跳闸可能是同时使用的用电器总功率太大D．漏电保护器跳闸是因为下面插座里的线路发生了短路10．家庭电路中电流过大的原因,除发生短路的因素外,另一个因素是A．用电器消耗的电能过多B．用电器的总功率过大C．用电器工作时间过长D．用电器的总电阻过大11．安全用电,珍爱生命。
人教版物理九年级全一册第十九章 生活用电 全章练习题含答案
人教版物理九年级全一册第十九章生活用电全章练习题1. 电工站在干燥的椅子上检修电路，下列情况中肯定不安全的是( ) A．一手接触到火线B．两只手都接触到火线C．一只手接触零线，另一只手接触到水泥墙壁D．一只手接触火线，另一只手接触到水泥墙壁2. 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器都停止了工作。
其原因可能是( )A. 插头插入这个插座时，导致火线和零线相接触形成了短路B. 插头与这个插座接触不良形成了断路C. 这个插座的火线和零线原来就相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸3. 下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是( )A．S1 B．甲 C．S2 D．乙4. 对生活用电常识的认识，以下说法正确的是( )A. 可以用湿手拔插头B. 发生触电事故时应先切断电源C. 空气开关“跳闸”一定是用电器发生了短路D. 使用试电笔时，手不能接触笔尾金属体5. 下列符合安全用电的做法是( )A. 将电风扇三线插头最长的脚折弯后，插在两孔插座上使用B. 将开关接在家庭电路的零线上C. 家庭电路出现故障，断电后进行检修D. 拔插头时用手直接拽插头上的电线6. “注意安全，珍惜生命”是大家的共同心愿。
下列一些做法符合安全用电的是( )7. 如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是( )A．开关和三孔插座的连接都是错误的 B．试电笔接触M点，氖管不发光C．灯泡和两孔插座是串联的 D．试电笔插入两孔插座的左孔，氖管发光8. 关于安全用电，下列说法正确的是( )A. 保险丝熔断后，可以用铜丝代替B. 发现有人触电，直接用手把他拉开C. 有金属外壳的用电器，其外壳要接地D. 家庭电路中，开关连接火线或零线都可以9. 图中有关家庭电路的连接完全正确的是( )10. 小明家的电路简化后如图所示，观察该电路，下列说法中正确的是( )A．开关和电灯是并联的 B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的 D．插座中的火线和零线是连通的11. 我国家庭电路的电压是____________。

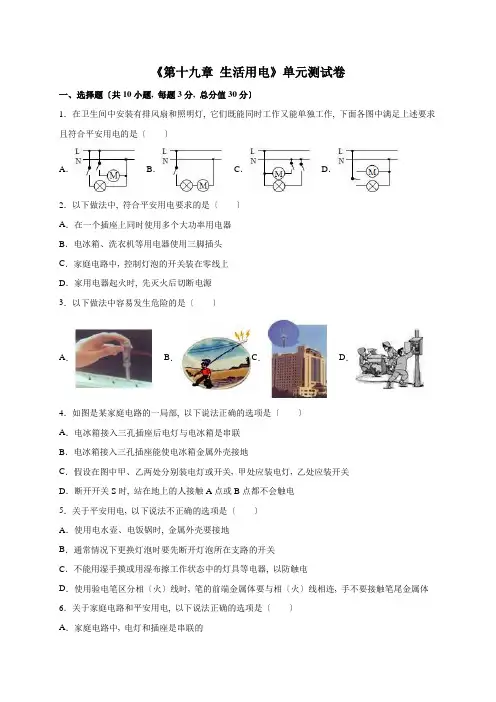

2022年人教物理九年级下册《第十九章 生活用电》单元测试卷(解析版)2
