箱梁预制场建设施工方案
预制箱梁施工方案
预制箱梁施工方案第一篇：预制箱梁施工方案预制箱梁施工方案202*-07-05 10:38第一章工程概况我标段承建的魁元屯互通a匝道1#桥全长106.08m（双幅），中心桩号为：ak0+881.46，位于r=850m的左偏圆曲线上。
上部结构为一联5×20m预应力砼小箱梁，先简支后连续。
每跨横桥面由8片预制安装小箱梁构成。
单幅桥梁由2片中梁和2片边梁组成,梁中心横向间距为3.15，3.1，3.15米,箱梁高度为120厘米, 跨中断面腹板、底板厚度为18厘米,支点断面腹板、底板厚度为25厘米,顶板一般厚度为18厘米,箱梁底宽为100厘米,中梁翼缘顶宽为240厘米,边梁翼缘顶宽为285厘米。
本桥上跨长吉高速，交叉桩号为ak0+871.46，交角100.3°。
本桥在0#、5#台设置d80型伸缩缝。
伸缩缝处设置gyzf4 225×58ｍｍ四氟板支座，联中设gyz325×55板式橡胶支座。
本分项开工工程为c50预应力混凝土箱梁预制、安装，数量40片，合计混凝土 935.4立方米。
第二章施工准备本桥预制场设在ak0＋250～700段主线路基上,设置箱梁制梁台座16个,龙门吊机2台,配置箱梁侧模3套,内芯模2套,预制工期按60天控制。
1、台座：桩号ak0＋250～650为台座建设区域和存梁区域，共设箱梁制梁台座16个，存梁台座32个。
制梁底座结构：下部为混凝土及顶面采用角铁及6mm钢板焊接而成。
存梁台座结构： c30号混凝土浇筑而成砼台（砼尺寸为1.0×1.0×0.3m）。
根据模板结构的结构特点，制梁底座采用宽度拟为92.8cm，每个底座长度为20m，并在设计吊装位置，预留捆绑吊装孔。
底座内部横向设有预埋pvc管孔洞作为横穿拉杆通道，用于模板侧模下端的定位和加固。
为控制桥面混凝土厚度，依据20m箱梁结构和预应力配筋特点，每个底座顶部均设置最大值为1cm反拱度，并按照二次抛物线布置。

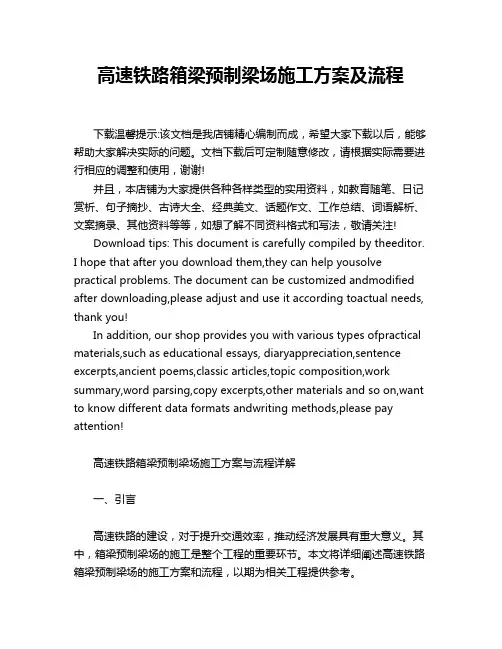

高速铁路箱梁预制梁场施工方案及流程
高速铁路箱梁预制梁场施工方案及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!高速铁路箱梁预制梁场施工方案与流程详解一、引言高速铁路的建设，对于提升交通效率，推动经济发展具有重大意义。
箱梁预制梁施工方案(3篇)
第1篇一、项目概述本工程位于XX地区，主要工程内容包括桥梁、路基、路面等。
其中桥梁部分为XX 桥梁，全长XX米，桥梁上部结构采用预应力混凝土箱梁，下部结构为桩基础、承台和桥墩。
本方案针对箱梁预制梁施工进行详细规划。
二、施工组织设计1. 施工队伍成立箱梁预制梁施工项目部，由项目经理、技术负责人、施工员、质量员、安全员等组成。
项目部成员具备丰富的箱梁预制施工经验，确保施工质量。
2. 施工进度计划根据工程进度要求，制定箱梁预制梁施工进度计划，确保按期完成施工任务。
3. 施工资源配置（1）人员配置：项目部成员、施工人员、技术工人等。
（2）设备配置：混凝土搅拌站、模板台座、钢筋加工设备、混凝土浇筑设备、养护设备等。
（3）材料配置：混凝土、钢筋、模板、水泥、砂石等。
三、施工工艺及方法1. 模板制作与安装（1）模板制作：选用优质钢模板，按设计尺寸制作，确保模板尺寸准确、平整。
（2）模板安装：将模板拼装成整体，确保拼接处严密，安装牢固。
2. 钢筋加工与绑扎（1）钢筋加工：选用优质钢筋，按设计要求加工成所需形状和尺寸。
（2）钢筋绑扎：严格按照设计要求进行钢筋绑扎，确保钢筋位置准确、牢固。
3. 混凝土浇筑（1）混凝土搅拌：选用符合设计要求的混凝土配合比，确保混凝土质量。
（2）混凝土浇筑：采用分层浇筑、振捣密实的方法，确保混凝土质量。
4. 预应力张拉（1）预应力筋布置：按照设计要求布置预应力筋，确保预应力筋位置准确。
（2）张拉设备：选用符合设计要求的张拉设备，确保张拉精度。
（3）张拉程序：按照设计要求进行张拉，确保张拉力值准确。
5. 养护与拆模（1）养护：混凝土浇筑完成后，及时进行养护，确保混凝土强度。
（2）拆模：混凝土强度达到设计要求后，方可拆模。
四、质量控制措施1. 材料质量控制（1）选用优质原材料，确保材料质量。
（2）对进场的原材料进行检验，合格后方可使用。
2. 施工过程质量控制（1）严格按照施工工艺进行施工，确保施工质量。
预制箱梁施工方案
预制箱梁施工方案预制箱梁施工方案1一、工程简介：不老河大桥箱梁预制场设在该桥0#台——4#墩之间，场地尺寸为长108米、宽30米，占用1#、2#、3#墩柱位置，场内设箱梁生产台座9个，每个台座的尺寸为长31米、宽1米。
每个墩位处并排设3个台座，分别位于两墩柱之间的空隙处，两排台座之间的间隙距离为5米。
箱梁生产期间，1#、2#、3#墩柱暂缓施工，待箱梁完成并移至已架设的第5孔至第13孔的部分桥面上存放时方可施工。
二、场地处理由于不老河桥的桩基施工中在该桥0#台——4#墩之间共挖设泥浆池3个，现桩基已施工完毕，为保证箱梁预制场地的施工，需做如下处理：⑴挖运泥浆：现有泥浆池内的泥浆，用挖掘机挖装，自卸汽车运输，弃于指定地点。
⑵泥浆清运完成后，将坑壁一侧打成斜坡，以利机械上下，然后用山皮土分层回填，每层回填厚度不得大于25cm，并用压路机碾压密实，压实度的检测按路基90区标准执行。
⑶当回填至原地面时，将整个预制场范围内的`原地面统一找平碾压，再铺筑一层30cm厚山皮土，碾压密实。
三、台座施工台座所处的地面处理完成后，开挖宽1.2m、深0.6m基础，两端采用长3m、宽2.5m、深0.8m的扩大基础，用c30片石砼浇筑，浇筑混凝土时端部扩大基础底部铺设一层间距为10cmφ8钢筋网片，基础顶部预埋纵向间距1为20cm、横向间距为95cmφ8的钢筋与台座相接。
基础浇完后预埋钢筋外侧要进行抹平处理，以备台座施工时立模用。
待基础混凝土达到一定强度后，用经纬仪放出台座的两侧边线，然后将事先制作好的∟50_50的角钢框架安装到位，立模板、每间隔60cm安装一根φ5cm两端封口的pvc管，待模板加固好，用经纬仪将其调整顺直，并根据设计跨中预留预拱度。
浇筑c40的混凝土，并打磨成水磨石作为箱梁底模。
台座两侧每隔2.0m设混凝土地锚，用于紧固模板和拆模用。
待台座全部施工完后，将整个预制厂地面用10cm厚c15混凝土进行硬化，墩柱位置处绕开，用预制砼盖板覆盖。

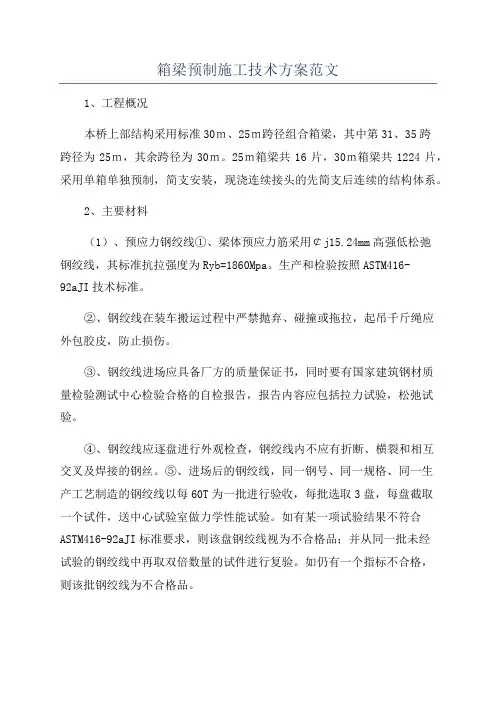

箱梁预制施工技术方案范文
箱梁预制施工技术方案范文1、工程概况本桥上部结构采用标准30ｍ、25ｍ跨径组合箱梁，其中第31、35跨跨径为25ｍ，其余跨径为30ｍ。
25ｍ箱梁共16片，30ｍ箱梁共1224片，采用单箱单独预制，简支安装，现浇连续接头的先简支后连续的结构体系。
2、主要材料（1）、预应力钢绞线①、梁体预应力筋采用￠j15.24mm高强低松弛钢绞线，其标准抗拉强度为Ryb=1860Mpa。
生产和检验按照ASTM416-92aJI技术标准。
②、钢绞线在装车搬运过程中严禁抛弃、碰撞或拖拉，起吊千斤绳应外包胶皮，防止损伤。
③、钢绞线进场应具备厂方的质量保证书，同时要有国家建筑钢材质量检验测试中心检验合格的自检报告，报告内容应包括拉力试验，松弛试验。
④、钢绞线应逐盘进行外观检查，钢绞线内不应有折断、横裂和相互交叉及焊接的钢丝。
⑤、进场后的钢绞线，同一钢号、同一规格、同一生产工艺制造的钢绞线以每60T为一批进行验收，每批选取3盘，每盘截取一个试件，送中心试验室做力学性能试验。
如有某一项试验结果不符合ASTM416-92aJI标准要求，则该盘钢绞线视为不合格品；并从同一批未经试验的钢绞线中再取双倍数量的试件进行复验。
如仍有一个指标不合格，则该批钢绞线为不合格品。
（2）、钢筋①、普通钢筋采用业主指定范围内的马鞍山钢铁公司的钢材。
②、运抵工地的钢筋均应附有原制造厂的质量证明书，试验室要按规定分批作力学性能试验后填写“钢筋试验鉴定报告单”作为本批钢筋的依据，不合格的钢筋不得使用。
③、钢筋原材及成品存放应做好下垫上盖，地面垫高不得低于20厘米，按炉号和不同规格分堆存放，不合格的钢筋应设有明显标志，防止混杂。
④、经检验合格的钢筋在加工和安装过程中，如出现某种异常现象时，应作化学分析，予以鉴定，如试验不合格时，该批钢筋应立即停止使用并清理出场。
（3）、水泥①、本标段采用业主指定范围内的徐州海螺P.O42.5级水泥。
②、运抵工地的水泥，试验室分批对水泥进行检测试验。
40米箱梁预制厂施工方案
40米箱梁预制厂施工方案一、工程概况1.1工程名称：40米箱梁预制厂施工工程1.2工程位置：预制厂区域1.3工程内容：40米箱梁的预制、浇筑和养护1.4工程周期：预计为30天二、施工原理2.1按照设计要求和技术规范，进行箱梁的预制和浇筑2.2保证预制箱梁的质量和准确度2.3严格按照施工方案和流程进行工作，确保施工进度和安全性三、具体施工方案3.1施工准备工作3.1.1划定施工区域，确保施工环境整洁有序3.1.2对机械设备进行检查和维护，确保设备正常运转3.1.3组织施工人员进行培训，提高工作效率和安全性3.2预制模具的搭建3.2.1根据设计图纸和要求，搭建40米箱梁的预制模具3.2.2确保模具的结构稳固和尺寸准确3.2.3对模具进行检查和调整，以确保预制箱梁的质量3.3混凝土搅拌和浇筑3.3.1混凝土按照设计配比进行搅拌和搬运3.3.2根据箱梁结构，进行浇筑和振捣，保证混凝土密实3.3.3对浇筑的混凝土进行养护，确保其强度和耐久性3.4箱梁的拆模和维护3.4.1在混凝土凝固后，对模具进行拆除3.4.2对箱梁进行养护，确保其表面光滑和结构完整3.4.3对箱梁进行初步验收，确保其符合设计要求和质量标准3.5箱梁的运输和安装3.5.1将箱梁通过专业设备进行运输到指定位置3.5.2对箱梁进行安装和定位，确保其与桥梁结构连接稳固3.5.3进行箱梁的最终验收，确保其安全使用和承载能力四、施工注意事项4.1严格遵守施工工艺和操作规范，确保施工质量和安全性4.2保证施工人员的安全，使用个人防护装备4.3对重要工序进行监控和验收，确保施工进度和质量4.4天气条件对施工影响较大，需要根据实际情况进行安排和调整以上是关于40米箱梁预制厂施工方案的详细介绍，希望可以对相关人员在实际工作中提供一定的参考和指导。
在具体施工过程中，还需要根据实际情况进行具体调整和完善，以确保工程的顺利进行和质量保证。
箱梁预制专项施工方案
箱梁预制专项施工方案一、项目概述本次箱梁预制专项施工方案是针对道路桥梁项目的特定需要，旨在通过预制箱梁的方式提高施工效率和质量，减少现场施工难度和对交通的影响。
施工范围包括箱梁预制、运输、安装和后续加固等环节。
二、施工前准备1.设计方案确认：确认设计方案，包括箱梁的尺寸、数量和布置等，与设计单位进行充分沟通和确认。
2.施工准备：按照设计方案制定详细的工艺流程和施工计划。
准备必要的材料和设备，并组织施工队伍做好配合工作。
3.施工现场准备：清理施工现场，确保施工场地平整、干净，并设置必要的安全标志和围挡保护。
三、箱梁预制1.材料准备：根据设计方案准备好各种钢筋、混凝土和模板等材料，并按要求进行质量检验和验收。
2.模板制作：制作箱梁的模板，根据设计方案的要求确定模板的尺寸和形状，并进行工艺设计和校核，确保模板的强度和刚度满足施工要求。
3.钢筋加工：根据设计方案的要求，对钢筋进行加工、焊接和预埋件的安装等工作，确保钢筋的位置和质量符合要求。
4.砼浇筑：按照施工计划，将预制好的模板安装在制定的位置上，并进行砼的浇筑和振捣工作，确保砼的均匀分布和密实性。
5.养护处理：对浇筑完成的箱梁进行养护处理，包括加湿保温等，确保砼的早期强度和稳定性。
四、箱梁运输1.运输计划：编制箱梁的运输计划，包括运输路线、时间和运输车辆等。
与相关单位和交通管理部门进行沟通和协调，确保运输安全和畅通。
2.装载作业：根据设计方案和运输计划，对箱梁进行装载和固定作业，确保箱梁的稳固和安全。
3.运输过程：按照运输计划进行箱梁的运输，严格遵守交通法规和安全操作规程，确保箱梁的完整和安全。
4.卸载作业：到达目的地后，进行箱梁的卸载作业，确保箱梁的无损和放置位置的准确。
五、箱梁安装1.安装准备：根据设计方案和现场实际情况，确定箱梁的安装位置和方法，制定详细的安装方案，并准备必要的设备和人员。
2.吊装作业：根据安装方案，利用吊车或起重机进行箱梁的吊装作业，确保吊装过程平稳和箱梁的安全。
箱梁预制施工方案
箱梁预制施工方案一、箱梁预制制作步骤：1.材料采购：根据设计要求和施工方案，采购合格的混凝土、钢筋、模板等材料。
2.制作模板：根据设计图纸的要求，制作箱梁的模板。
模板要严格按照设计要求和规范进行制作，确保尺寸和形状的精确度。
3.制作钢筋骨架：根据设计要求，对钢筋进行剪切、弯曲和焊接等加工工序，制作出箱梁的钢筋骨架。
钢筋骨架要按照设计图纸和规范要求进行制作，确保钢筋的几何尺寸和位置的准确性。
4.预制混凝土浇筑：将预先配制好的混凝土倒入模板中，并进行振捣，确保混凝土的密实性。
还需要做好养护工作，保持适宜的温湿度，使混凝土得到良好的强度和耐久性。
5.质量检验：对制作好的箱梁进行质量检验，包括尺寸检查、外观质量检查、强度检查等。
确保箱梁的质量符合设计要求和规范要求。
6.包装和运输：将制作好的箱梁进行包装，并进行运输到施工现场。
包装要符合运输要求，确保箱梁在运输过程中不会受损。
二、箱梁预制施工要点：1.选择合适的预制场地：预制场地要求平整、干燥，并有车辆进出和货物堆放的便利条件。
2.合理安排施工进度：预制场地和施工现场之间的距离不同，需要根据预制箱梁的数量和施工进度合理安排制作和运输的时间。
3.保证箱梁的几何尺寸和位置的准确性：制作好的模板要保持合适的几何尺寸和位置的准确性，以保证箱梁安装时能够正确拼接和连接。
4.加强质量控制：在制作过程中要加强质量控制，包括材料的选择和检验、制作过程的监督和记录、成品的质量检查等，确保箱梁的质量符合要求。
5.做好箱梁的养护工作：预制好的箱梁要做好适当的养护工作，在养护期内保持一定的湿度和温度，使混凝土得到良好的强度和耐久性。
6.加强安全工作：预制施工时要做好相关的安全工作，包括现场安全、材料搬运安全、机械设备安全等，确保施工过程中的人员和设备安全。
总结：箱梁预制施工是一种高效、便捷的施工方式，具有工期短、质量可控、安全性高的优点。
但也需要注意预制场地的选择和准备、制作过程的质量控制、运输和安装过程的安全、箱梁的养护等方面的要点，以确保预制箱梁的质量和工程的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
下部结构
桩基数量(根）
基桩
（延米）
上部结构
箱梁数量（片）
Φ1.3m
Φ1.5m
1
ZK30+510
太神庙1号大桥
12×20
柱式墩
桩柱台
6
22
987
预制预应力分体箱梁
168
ZK30+760
10×20
6
18
YK30+635
20×20
6
38
840
2
ZK31+170
太神庙2号大桥
27×20
柱式墩
桩柱台
6
56
898
本标段为AP6标段，起讫桩号：YK29+000～YK31+960，标段全公路标准建设，设计速度80km/h，整体式路基宽24.5m，分离式路基宽12.25m，最小曲线半径：800m，设计荷载为公路－Ⅰ级。
2.2
桥梁设置一览表
序号
中心桩号
桥梁名称
孔数及跨径
1、场地布置遵循节约用地、紧凑的原则；
2、充分考虑现有的交通状况，不阻碍原有道路交通；
3、交通运输畅顺，尽易减少材料的二次搬运，降低生产成本；尤其应注意预制场地的布置，既要方便吊装又要做到对周围的影响最小；
4、尽量避免或减少对周围环境的干扰和影响；
5、场地布置与施工总部署、施工进度、施工方法、工艺流程和机械设备相适应；
（5）安平高速公路两阶段施工图设计资料；
（6）本项目总体工期要求；
（7）我单位实际投入的机械和人员数量；
（8）建设同类及类似工程的施工经验、科技成果及用于本桥施工队伍的施工设备和技术力量情况。
2
（1）遵循设计文件的原则。在编制方案时，认真阅读、核对所获得的技术设计文件资料，了解设计意图，加强现场实地调查，掌握现场情况，确保施工组织设计的实施性，减少施工过程中实施性施工组织设计的变动，保证施工质量满足设计标准和规要求。
预制预应力分体箱梁
108
3
YK31+175
太神庙3号大桥
25×20
柱式墩
桩柱台
6
48
841
预制预应力分体箱梁
100
4
ZK31+886
狮子寨1号大桥
6×20
柱式墩
桩柱台
6
10
234
预制预应力分体箱梁
24
5
YK31+892
狮子寨2号大桥
5×20
柱式墩
桩柱台
6
8
196
预制预应力分体箱梁
20
桥梁上部结构均采用20m预制预应力分体箱梁，现浇连续接头的先简支后连续的结构体系；下部结构采用柱式墩、肋板台，桩基础。箱梁每孔4片，共计420片。箱梁的中梁高度1.2m，上宽2.4m；边梁高度1.2m，上宽2.85m，下宽1.0m。梁场预制场设在ZK31+120~ZK31+260，占用临时用地约8400m2。制梁场设20m预应力砼箱梁预制台座30个，模板7套。
6、符合安全生产、文明施工的要求，利于防火、防洪，利于创造一个文明施工的环境条件。
1、
1.1
我标段共有20m预制箱梁420片，为了方便管理以及架梁安全快速，集中在太神庙2号大桥左侧ZK31+120~ZK31+260处设预制厂一座（面积约8400m2）。预制厂设预制台座20个、存梁底座10个、钢筋（钢绞线）加工区、存梁区、配电房、试验室、现场值班室等设施，钢筋棚采用彩钢瓦棚，四周砖砌围墙（或通透式围栏）封闭。四周安装视频监控系统，出入口设置洗车台（池），防止材料车辆、砼罐车将泥土带入场。配备2台龙门吊进行梁体砼灌注、模板的安拆（30米/10吨）及移梁（30米/70吨）工作。详见附图安平高速AP6合同段箱梁预制场平面布置图。
（2）遵循“安全第一、预防为主、综合治理”的原则。严格按照有关涉及安全方面的法律、法规、标准、文件，从制度、管理、方案、资源等方面制定切实可行的措施，确保施工安全。服从建设单位指令，接受监理工程师的监督检查，严格按规程办事。
二
1
至平利高速公路是省“2637”高速公路网中的一条联络线，也是连接陕鄂两省的新通道，路线起于市汉滨区，接至高速公路，途经平利县、至于陕鄂交界的关垭，全场62.237公里。安平高速位于东南部，不仅是平利县东进西出的大通道，也是沟通陕鄂两省的省际公路运输通道，对进一步强化陕鄂两省经济和文化交流，促进西部开发和中部崛起，构建陕鄂生态文化旅游圈，带动平利绿色产业、环保工业、生态旅游业等特色产业发展，促进陕南地区经济突破具有重要意义。
安平高速AP6合同段箱梁预制场建设施工方案
一、编制依据
1
（1）交通部部颁《公路工程技术规》（JTG B01-2003）；
（2）交通部部颁《公路桥涵设计通用规》（JTG D60-2004）；
（3）交通部部颁《公路桥涵施工技术规》（JTG/T F50-2011）；
（4）《施工现场临时用电安全技术规》(JGJ46-2005)；
采用固定式钢筋混凝土台座和大块钢模板。配备一台起重能力70的龙门吊用作移梁，另有一台起重能力10t的龙门吊用作模板移动和混凝土的浇筑，梁体混凝土由梁场拌和站提供。
三
结合桥址现场地理情况和以往施工经验，我部把我标段桥的箱梁预制和安装、挖孔桩基施工作为我标段在此工程的重点及难点工程。施工总平面布置时，结合现场的具体情况按以下原则进行布置：
1.
（1）场地硬化与排水
①梁板预制厂如果处于软基或其他不密实地基时采用天然砂砾土换填，换填厚度不小于50cm。
②场地硬化时制梁区、存梁区设置不大于3%的横坡，形成良好的自排水系统，制梁区每个台座四周在场地硬化时埋设蒸汽养生、喷淋养生管道和排水槽。
③预制厂设50cm×50cm砖砌（或C15砼）排水沟排放临时废水、养护水、收集雨水并汇入沉淀池，沉淀池规格为长4m，宽3m，高1m。污水处理后排放。
在预制场适当位置设置接线电箱，同时安装漏电、触电保护装置并由专门电工负责管理，布线时充分考虑预制梁施工时机械的影响。做到安全合理布线，并做到文明施工、文明用电。根据安全文明施工要求，在预制场设置有关的标志牌、消防设施。在预制场右侧设置小型机具及小型材料存放区，做到机具设备和材料堆放整齐、有序。为防止场地下沉，我们采取对场地进行分层碾压、表面用砂砾垫层进行硬化的方法处理。
