配电房内必备的工具
配电网工器具
十二、万用表
(3)电阻的测量 将黑表笔插入COM插孔，红表笔插入VII插孔(注意红表笔极性为“十”)。将功能 开关置于所需量程上，将测试笔跨接在被测电阻上。当输入开路或被测电阻超过所用 量程，则会指示出过量程“1”须用高挡量程。 注意：严禁用电阻档测量电压或电流。 (4)二极管测量 测量二极管时，把转换开关拨到有二极管图形符号所指示的挡位上。红表笔接正 极，黑表笔接负极。对硅二极管来说，应有500-800mV的数字显示。若把红表笔接负极， 黑表笔接正极，表的读数应为“1”。若正反测量都不符合要求，则说明二极管已损坏。 (5)短路线的检查 将功能开关拨到短路测量的挡位上，将红黑表笔放在要检查的线路两端。如电阻 小于50欧，则万用表发出声音。
十五、绝缘电阻表
绝缘电阻表是测量绝缘电阻值的仪表。适于在各种电气设备的保养、维修、试 验及检定中作绝缘测试。
绝缘电阻表（摇表）
数字式绝缘电阻表
十五、绝缘电阻表
使用前注意的事项： （1）测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测 量，以保证人身和设备的安全。 （2）对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。 （3）被测物表面要清洁，减少接触电阻，确保测量结果的正确性。 （4）测量前要检查兆欧表是否处于正常工作状态，主要检查其“0”和“∞”两点。 即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“0”位置；开路时应指 在“∞”位置。 （5）兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。
一、螺丝刀 二、钳子 三、锤子 四、锯 五、打孔器 六、扳手 七、螺帽起子 九、绝缘层剥离设备
九、绝缘层剥离设备 十、锉 十一、测量工具 十二、万用表 十三、测电器 十四、钳形电流表 十五、绝缘电阻表 十六、接地电阻表
电工常用工具清单
电工常用工具清单一、通用工具1、螺丝刀螺丝刀是电工最基本的工具之一。
常见的有一字螺丝刀和十字螺丝刀，规格多样，从小型的用于电子产品维修的螺丝刀到大型的用于电气设备安装的螺丝刀都有。
材质方面，优质的螺丝刀通常采用铬钒钢或其他高强度合金，具有良好的硬度和韧性，不易磨损和变形。
2、钳子钢丝钳：用于夹持、剪断金属丝或电线。
尖嘴钳：头部细长，适用于在狭小空间操作，如弯曲、夹持细小零件等。
斜口钳：主要用于剪断电线、电缆等。
3、扳手活动扳手：可以调节开口大小，适用于不同规格的螺母和螺栓。
呆扳手：有固定的开口尺寸，常用规格如 8mm、10mm 等。
4、电工刀用于切割电线的绝缘层、削制木楔等。
5、锤子羊角锤：一端是羊角形，可用于起钉；另一端是锤头，用于敲击。
橡胶锤：用于敲击不损伤表面的部件。
二、测量工具1、万用表这是电工必备的测量工具，可以测量电压、电流、电阻、电容等电学参数。
数字万用表使用方便、读数准确，是目前较为常用的类型。
2、兆欧表也叫绝缘电阻测试仪，用于测量电气设备的绝缘电阻，判断设备的绝缘性能是否良好。
3、钳形电流表无需断开电路，可直接测量交流电流。
4、电笔用于检测电路是否带电，区分火线和零线。
三、线路安装与维修工具1、剥线钳专门用于剥除电线的绝缘层，操作方便且不易损伤导线。
2、压线钳用于压接电线接头，如接线端子、冷压端子等。
3、弯管器在安装电线管时，用于弯曲管道，使其符合安装要求。
4、线槽剪刀用于裁剪线槽，以便安装电线。
四、电动工具1、电钻可用于钻孔、安装螺丝等。
配有不同规格的钻头，以适应不同的材料和孔径要求。
2、角磨机用于打磨、切割金属等。
3、电锤适用于在混凝土、砖石等坚硬材料上钻孔。
五、防护工具1、绝缘手套提供手部的绝缘保护，防止触电事故。
2、绝缘鞋保护脚部免受电击。
3、安全帽保障头部安全，防止意外掉落物的伤害。
六、其他工具1、手电筒在光线不足的环境中工作时提供照明。
2、标签打印机用于为电线、设备等打印标识和标签，便于管理和维护。
变配电站常用仪表和安全防护用具
变配电站常用仪表和安全防护用具变配电站是用于将输电网络的高压电能转变为低压电能，供给各种用电设备的场所。
在变配电站的运行过程中，使用各种仪表进行电能的测量和监控，并配备安全防护用具以确保电力运行的安全性。
下面将介绍变配电站常用的仪表和安全防护用具。
1. 电能测量仪表：电能测量仪表用于测量电流、电压、功率和能量消耗等参数。
常用的电能测量仪表包括电流表、电压表、功率表和电能表等。
这些仪表能够准确地测量电力系统中的各项参数，提供给操作人员参考和监控。
2. 漏电保护器：漏电保护器是一种用于检测和防止电流漏电的装置。
它能够在电流漏电时，迅速切断电路，避免触电事故的发生。
漏电保护器在变配电站中广泛使用，保证了人员的安全。
3. 温度计：温度计用于检测变配电站中各种设备的温度。
温度的升高可能会引起设备的故障和电力系统的不稳定。
温度计能够及时发现设备的异常温度，避免设备的过热和烧毁。
4. 气体监测仪：气体监测仪用于检测变配电站中的有毒或可燃气体的存在。
这些气体可能会对操作人员的健康造成威胁，甚至发生爆炸和火灾。
气体监测仪能够及时检测气体浓度，提醒操作人员采取相应的安全措施。
5. 火焰探测器：火焰探测器用于检测变配电站中火焰的存在。
火灾是一种严重的安全威胁，能够对设备和人员造成重大损失。
火焰探测器能够快速发现火焰，触发火警报警系统，及时采取灭火和撤离措施。
除了上述仪表外，变配电站还需要配备一些安全防护用具，以确保运行人员的安全。
1. 绝缘安全帽：绝缘安全帽是一种专门用于电力行业的安全帽，具有良好的绝缘性能，能够防止电流通过头部造成触电事故。
绝缘安全帽在变配电站中使用，确保操作人员的安全。
2. 绝缘手套：绝缘手套是一种用于防止电击的手套，能够阻隔高压电流通过手部造成触电事故。
绝缘手套是变配电站中操作人员必备的安全防护用品。
3. 绝缘靴：绝缘靴是一种用于防止电击的靴子，具有良好的绝缘性能，能够阻隔高压电流通过脚部造成触电事故。
配电网工器具
配电网工器具介绍目录二、钳子三、锤子四、锯一、螺丝刀五、打孔器六、扳手七、螺帽起子八、艾伦内六角扳手十、锉十一、测量工具十二、万用表十三、测电器十四、钳形电流表十五、绝缘电阻表十六、接地电阻表九、绝缘层剥离设备螺丝刀是用于拧紧或旋松螺丝的工具。
顺时针方向转为嵌紧，逆时针方向旋转则为松出。
组合式螺丝刀T 形螺丝刀双头螺丝刀电动螺丝刀三角形螺丝刀目录一、螺丝刀三、锤子四、锯二、钳子五、打孔器六、扳手七、螺帽起子八、艾伦内六角扳手十、锉十一、测量工具十二、万用表十三、测电器十四、钳形电流表十五、绝缘电阻表十六、接地电阻表九、绝缘层剥离设备钳子是一种用于夹持、固定加工工件或者扭转、弯曲、剪断金属丝线的手工工具。
钳子的外形呈V形，通常包括手柄、钳腮和钳嘴三个部分。
钳嘴的形式很多，常见的有尖嘴、平嘴、扁嘴、圆嘴、弯嘴等样式，可适应对不同外形工件的作业需要。
按其主要功能和使用性质，钳子可分为夹持式钳子、钢丝钳、剥线钳、管子钳等。
钢丝钳尖嘴钳弯嘴钳剥线钳压线钳管子钳电缆钳液压钳打孔钳目录一、螺丝刀二、钳子四、锯三、锤子五、打孔器六、扳手七、螺帽起子八、艾伦内六角扳手十、锉十一、测量工具十二、万用表十三、测电器十四、钳形电流表十五、绝缘电阻表十六、接地电阻表九、绝缘层剥离设备三、锤子锤子是敲打物体使其移动或变形的工具。
最常用来敲钉子、起钉子，矫正或是将物件敲开，还用于敲凿子和打孔器。
圆头锤羊角锤目录一、螺丝刀二、钳子三、锤子四、锯五、打孔器六、扳手七、螺帽起子八、艾伦内六角扳手十、锉十一、测量工具十二、万用表十三、测电器十四、钳形电流表十五、绝缘电阻表十六、接地电阻表九、绝缘层剥离设备四、锯锯是用来切割木料、石料、钢材等的工具，用钢片制成，边缘有尖齿。
目录一、螺丝刀二、钳子三、锤子五、打孔器四、锯六、扳手七、螺帽起子八、艾伦内六角扳手十、锉十一、测量工具十二、万用表十三、测电器十四、钳形电流表十五、绝缘电阻表十六、接地电阻表九、绝缘层剥离设备五、打孔器打孔器能在铜、铁、不锈钢、有机玻璃等各种板材的平面、球面等任意曲面上进行圆孔、方孔、三角孔、直线、曲线的任意切割。
电工带电作业离不开的5大工具！（附操作详情）
电工带电作业离不开的5大工具！（附操作详情）电工有很多专用工具，因个人使用习惯和工作原理选用不同的缘故，每一名电工常用的工具都不尽相同。
但是这几样工具，可以说每一名电工都必须使用，并且常年携带，从不离身！1.试电笔试电笔又称验电笔，是电工常用的低压试电器，用它可以方便地检查低压线路和用电设备是否带电，其检测电压为60～500V。
试电笔由氖管、2MΩ电阻、弹簧、笔身和笔尖构成。
弹簧、氖管和电阻依次相连，两端分别与金属笔尖和金属笔挂相接。
使用时，金属笔尖接触被测电路或带电体，人的手指接触金属笔挂，这样电路或带电体与电阻、氖管、人体和大地形成导电回路。
当带电体与地之间的电压超过60V时，笔身中的氖管发出红色辉光，表明被测体带电。
试电笔的用途：（1）可以区分低压验电器火线（相线）和地线（中性线或零线）。
氖泡发亮时是火线（即有电），不亮时是地线。
（2）区分交流电或直流电。
氖灯管两端附近都发亮时是交流电，仅一端电极附近发亮时是直流电。
（3）判断电压的高低。
一般在带电体与大地间的电位差低于36V 时，氖泡不发光；在60～500V之间，氖泡发光。
电压越高，氖泡越亮。
2.电工钳（钢丝钳）电工钳是维修电工必备工具。
钢丝钳有铁柄和绝缘柄两种，带有绝缘护套的为电工用钢丝钳，绝缘柄耐压为500V，可在有电的场合使用。
它的主要用途是剪切导线和钢丝等较硬金属。
电工钢丝钳由钳头和钳柄两部分组成，钳头由钳口、齿口、刀口和侧口四部分组成。
用途很多，如钳口用来弯绞或钳夹导线线头，齿口用来紧固或起松螺母，刀口用来剪切导线或剖削软导线绝缘层，侧口用来铡切电线线芯、钢丝或铅丝等较硬的金属。
3.其他电工用钳电工用钳除了钢丝钳外，维修电工常用的钳子还有尖嘴钳、断线钳、剥线钳等。
（1）尖嘴钳：尖嘴钳的头部尖细而长，适用于在狭小的工作空间操作。
维修电工多选用带绝缘柄的尖嘴钳，耐压为500V。
（2）斜口钳：又称断线钳，是用来切断单股或多股导线的钳子，常用的为耐压500V带绝缘柄的斜口钳。

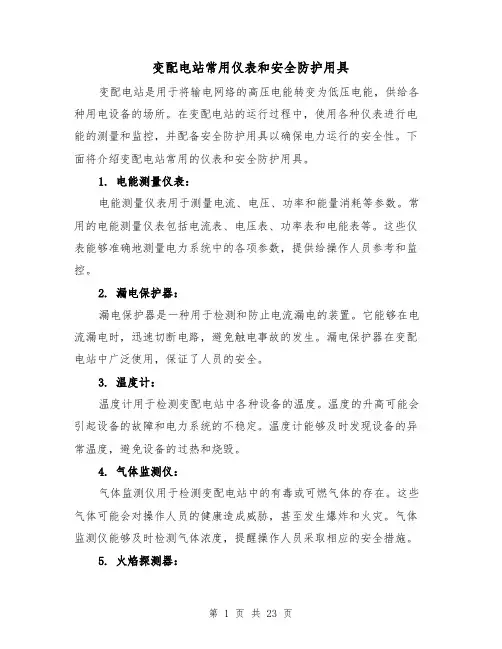

变配电站常用仪表和安全防护用具（三篇）
变配电站常用仪表和安全防护用具变配电站是用于将输电网络的高压电能转变为低压电能，供给各种用电设备的场所。
在变配电站的运行过程中，使用各种仪表进行电能的测量和监控，并配备安全防护用具以确保电力运行的安全性。
下面将介绍变配电站常用的仪表和安全防护用具。
1. 电能测量仪表：电能测量仪表用于测量电流、电压、功率和能量消耗等参数。
常用的电能测量仪表包括电流表、电压表、功率表和电能表等。
这些仪表能够准确地测量电力系统中的各项参数，提供给操作人员参考和监控。
2. 漏电保护器：漏电保护器是一种用于检测和防止电流漏电的装置。
它能够在电流漏电时，迅速切断电路，避免触电事故的发生。
漏电保护器在变配电站中广泛使用，保证了人员的安全。
3. 温度计：温度计用于检测变配电站中各种设备的温度。
温度的升高可能会引起设备的故障和电力系统的不稳定。
温度计能够及时发现设备的异常温度，避免设备的过热和烧毁。
4. 气体监测仪：气体监测仪用于检测变配电站中的有毒或可燃气体的存在。
这些气体可能会对操作人员的健康造成威胁，甚至发生爆炸和火灾。
气体监测仪能够及时检测气体浓度，提醒操作人员采取相应的安全措施。
5. 火焰探测器：火焰探测器用于检测变配电站中火焰的存在。
火灾是一种严重的安全威胁，能够对设备和人员造成重大损失。
火焰探测器能够快速发现火焰，触发火警报警系统，及时采取灭火和撤离措施。
除了上述仪表外，变配电站还需要配备一些安全防护用具，以确保运行人员的安全。
1. 绝缘安全帽：绝缘安全帽是一种专门用于电力行业的安全帽，具有良好的绝缘性能，能够防止电流通过头部造成触电事故。
绝缘安全帽在变配电站中使用，确保操作人员的安全。
2. 绝缘手套：绝缘手套是一种用于防止电击的手套，能够阻隔高压电流通过手部造成触电事故。
绝缘手套是变配电站中操作人员必备的安全防护用品。
3. 绝缘靴：绝缘靴是一种用于防止电击的靴子，具有良好的绝缘性能，能够阻隔高压电流通过脚部造成触电事故。
配电房安全用具配置标准
配电房安全用具配置标准
配电房安全用具的配置标准主要包括以下几个方面：
1. 绝缘安全工器具：包括绝缘杆、验电器、携带型短路接地线、绝缘手套、绝缘靴等。
这些工器具应符合质量要求，并妥善保管，存放在干燥通风的场所，不得当作其他工具使用。
2. 登高作业安全工器具：包括安全帽、安全带、安全绳、非金属材质梯子等。
这些工器具应符合质量要求，并妥善保管，存放在干燥通风的场所。
3. 检修工具：包括螺丝刀、扳手、钢锯、电工刀、电工钳等。
这些工具应保持完好无损，并存放在干燥通风的场所。
4. 测量仪表：包括红外温度测试仪、万用表、钳形电流表、500V 绝缘电阻表、1000V 绝缘电阻表、2500V绝缘电阻表等。
这些仪表应定期校准，并存放在干燥通风的场所。
此外，配电房还应配置灭火器、应急制动开关箱、救援电话等安全用具，以便在紧急情况下能够快速响应。
同时，配电房的地面应保持干燥、清洁，无障碍物，有防滑措施。
地面上需要配置橡胶垫、地板垫等保护物品，以防止设备损坏或人员受伤。
墙面应保持整洁干燥，无凸起或缺陷。
墙体上需要配置灭火器、应急制动开关箱、救援电话等安全用具，以保证设施的正常运行。
天花板应保持干净、洁净，无漏水、渗水等现象。
天花板上需要配置灯具、监测系统、防火涂料等安全用具，以保证设施的正常运行。
以上信息仅供参考，如有需要，建议查阅相关规定或咨询专业人士。
变配电站常用仪表和安全防护用具
变配电站常用仪表和安全防护用具随着电力行业的不断发展，变配电站的建设和运行越来越重要。
在变配电站的建设和运行中，仪表和安全防护用具是十分重要的组成部分。
本文将结合变配电站的实际情况，介绍变配电站常用的仪表和安全防护用具。
仪表电能表电能表是变配电站中最为常用的仪表之一，用于记录和计算电能的消耗和产生。
在变配电站的运行中，电能表可以帮助工作人员了解电能的使用情况，对电能使用进行监控和管理，保障变配电站的正常运行。
电流表电流表用于测量电流的大小，是变配电站中不可或缺的仪表之一。
在变配电站的运行中，工作人员需要不断监测电流的大小和变化情况，以保证变配电站的正常运行。
电压表电压表用于测量电压的大小，同样是变配电站中不可或缺的仪表之一。
工作人员需要不断监测电压的大小和变化情况，以保证变配电站的正常运行。
功率因数表功率因数表用于测量电路中的功率因数大小，是保证变配电站正常运行的重要仪表。
工作人员需要不断监测功率因数的大小和变化情况，及时进行调整和维护。
安全防护用具电气绝缘手套电气绝缘手套是工作人员进行电气安全操作时必备的安全防护用具。
在进行维护和检修等操作时，工作人员需要戴上电气绝缘手套，以保障其人身安全。
绝缘靴绝缘靴是工作人员进行电气安全操作时必备的安全防护用具。
在进行维护和检修等操作时，工作人员需要穿上绝缘靴，以保障其人身安全。
绝缘手柄绝缘手柄是在进行高压带电操作时必备的安全防护用具。
在进行高压带电操作时，工作人员需要使用绝缘手柄，以保障其人身安全。
防爆灯防爆灯是用于在矿井、石油等易爆环境下进行安全作业时的必备安全防护用具。
在进行作业时，工作人员需要使用防爆灯，以保证作业的安全。
，仪表和安全防护用具在变配电站的建设和运行中扮演着重要角色。
只有合理使用和选用，才能更好的保障变配电站的正常运行和工作人员的人身安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电房内必备的工器具
在高低压配电室里、安全问题一直都是人们最重视的，也是每人都要时刻的绷紧的弦。
在配电房里，配备必要的安全操作工具，做好预防措施是必不可少的。
因此，配电房内需要配备以下工器具：
①．挡鼠板
老鼠常在变电所电力电信机房配电变压器上爬行,致电力系统安全运行威胁很大。
危害的主要方式：啃咬电缆绝缘材料，或窜入变压器中，引起短路甚至引发火灾；走近高压线时，由于强磁场感应，会击穿、烧毁电器设备。
因此，挡鼠板在配电房中起着关键的作用。
②．验电器
用于检示电位差或电荷的静电系仪表，在配电房的安全操作的重点。
③．绝缘胶板
绝缘胶板具有防震,防滑,防撞美观功能，广泛应用于变电站、发电厂、配电房、试验室友以及野外带电作业等使用。
④．标志牌
在配电房门口、里面显眼的地方悬挂“非工作人员禁止入内”“禁止吸烟”“当心触电”等警示标语。
⑤．绝缘地毯
配电房中的配电盘前须布置等宽并大于1米、厚不小于5mm的绝缘地毯、作用是隔离静电，工作人员来回走动时所带来的回路电流，避免这些对人体造成的伤害。
⑥．绝缘手套、绝缘靴
此工具是为了方便作业人员的操作，保护作业人员以及进入配电房的人员安全，避免不必要的触电事故发生。
⑦．二氧化碳灭火器
配电房内，因线路故障或者一些其他的因素，导致短路起火的情况发生。
配备配电房工具器材必须考虑这点。
因此，配电房内的灭火器配备是重中之重。
其中，二氧化碳灭火器是首选，其次是干粉灭火器，禁止用泡沫灭火器。
⑧．安全工具柜
在电力系统中大量地用到绝缘工具（包括带电作业工具、安全工具等）进行作业，但是，由于气候等各方面原因，绝缘工器具极易受潮，受潮后的绝缘工具绝缘性能下降，严重色及检修人员的生命安全。
