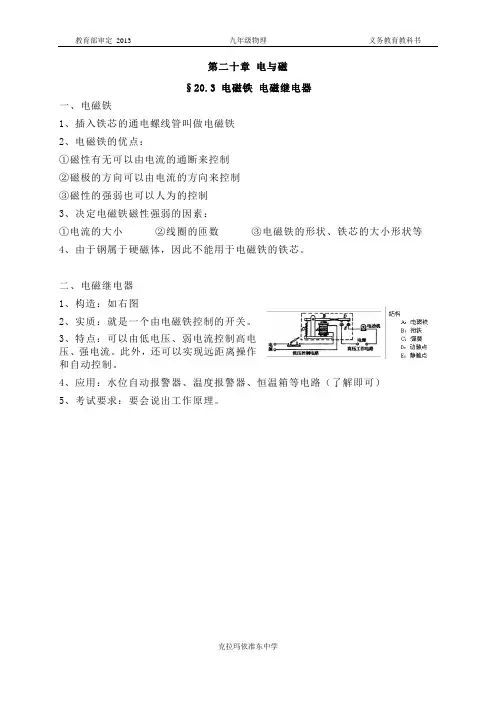

电磁铁与电磁继电器

。
决
2、通电螺线管周围存在着 定，通电螺线管磁性的由
3、
和
周围存在磁场。
为什么通电螺线管 加入铁芯后磁性增加?
铁芯插入通电螺线管，铁芯被 磁化，也要产生磁场，于是通 电螺线管的周围既有电流产生 的磁场，又有磁铁产生的磁场， 因而磁场大大增强了。
一、电磁铁
电磁铁：内部带有铁芯的通电螺线管。
电磁铁的工作原理： 利用电流的磁效应来工作的
6.如图所示，要使电磁铁磁性最强， 正确的接法是 （ ） D A. S1接1，S2接3 B. S1接1，S2接4 C. S1接2，S2接4 D. S1接2，S2接3
R 1 S1 2 R S2
3
4
7.如图所示，若将变阻 器的滑片向右移动，那 么悬挂磁铁的弹簧将 ( B ) A. 不变 B. 缩短 C. 伸长 D. 不能判断
C
主要部分的作用：
电 磁 铁： 通电时产生磁性，吸下衔铁
衔 弹 触 铁： 和动触点连在一起，带动动触点上下运动 簧： 电磁铁磁性消失时，带动衔铁弹离电磁铁 点： 相当于被控制电路的开关
电路组成
电磁继电器的控制作用
S M
S1
低压控制电路 高压工作电路 当开关S1闭合时，电磁铁通电产生____，
工作原理
电磁铁的磁性强弱与有无铁芯的关系？ 电流的大小 线圈匝数 不变量： 改变量： 有无铁芯 插有铁芯时磁性较强 现 象：
（7）结论：
影响电磁铁磁性强弱的因素有： 电流的大小： 线圈匝数一定，电流越大，电磁铁的磁性越强；
线圈的匝数： 电流大小一定，线圈匝数越多，电磁铁的磁性越强； 有无铁芯： 线圈匝数、电流大小一定，插入铁芯，电磁铁的磁性 增强。
4.电磁铁的优点
（1）电磁铁的磁性有无可以控制：
通电有磁性、断电无磁性。
（2）电磁铁的磁性强弱可以控制：
通过改变电流大小改变电磁铁的磁性强弱。
（3）电磁铁的磁极方向可以控制：
通过改变电流的方向来改变电磁铁的磁极。
电磁继电器的 工作原理
当没有电流经过接线柱D、E流入线圈时，电 磁铁没有磁性，衔铁被弹簧拉起，使A、B两个接 线柱所连的两个触点接通。 当有电流经过接线柱D、E流入线圈时，电磁铁有 磁性，衔铁被电磁铁吸下，使B、C两个接线柱所连的 两个触点接通。
将衔铁______,开关S的触点_____，工作电路在有_____ 通过，电动机便转动起来。
实质 电磁继电器就是利用
一种开关。
来控制工作电路的
电 磁 继 电 器
1.
练一练
1．图中是一种水位自动报警器原理图。 试说明它的工作原理。
水位自动报警器
电铃工作原理
电 铃
工作原理：电路闭合，电磁铁吸引弹簧片，使铁锤
讨论：
根据电磁铁的原理，解释电磁 选矿机的工作原理。
三、电磁铁的应用
磁悬浮列车所用的 磁体大多是通有强大电 流的电磁铁。是一种靠 安装在车厢和轨道上的 磁体的相互作用悬浮和 高速运动的，由于磁力 使其悬浮在轨道上方几 厘米高度，行走时不需 接触轨道，因此只受来 自空气的阻力。磁悬浮 列车的最高速度可达每 小时500 km以上。
人教版新教材同步教学课件
第九章
电与磁
学校的喇叭，多媒体课室里的音响都能 发声，它们是靠什么振动呢？
扬声器的结构原理
扬声器的工 作原理
当线圈中通过图中所 示的电流时，线圈受到磁 铁的吸引向左运动； 当线 圈中通过相反方向的电流 时，线圈受到磁铁的排斥 向右运动。 由于通过线圈 的电流是交变电流，它的 方向不断变化，线圈就不 断地来回振动，带动纸盆 也来回振动，于是扬声器 就发出了声音。
N S
R
S
S
·
N
A B
S
绿灯
红灯
工作原理：水位没有到达金属块A时,电磁 铁不通电无磁性,绿灯亮,显示水位正常。 当水位到达金属块A时，电磁铁通电有磁 性，将衔片吸下来，红灯亮,表示水位不 正常。
低电压弱电流电路 1、用_____ _通断电的办法来间接控制 ______ _的通断电。 高电压强电流
主要部分的作用：
电磁铁：通电时产生磁性，吸下衔铁
衔铁：和动触点组成一个绕支点转动的杠杆，带动动触点上下运动 返回弹簧：电磁铁磁性消失时，带动衔铁弹离电磁铁 触点：相当于被控制电路的开关(A、C静触点，B：动触点）
衔铁
A B
静触点 S
C
动触点
课堂小结
• 电磁继电器的构造 • 利用电磁继电器可以实现 （1）远距离操纵 （2）自动控制 （3）安全报警 ……
磁悬浮列车 2003年，上海浦东机 场到市区的磁悬浮铁路成 为我国第一条正式投入运 营的磁悬浮铁路。
在生活中我们经常看到一些大型机器在工 作，而它们的电流可达几十、上百安，直接 来控制或操作是很危险的，那怎么才能控制 这些强大的电流？
1、电磁继电器的部件作用
构造 电磁铁
弹 簧
衔铁
A B
静触点 S 动触点
（6）分析讨论：
电磁铁的磁性强弱与电流大小的关系？ 不变量： 线圈匝数、都有铁芯 改变量： 电流的大小 现 象： 电流越大，吸引的大头针越多
（6）分析讨论：
电磁铁的磁性强弱与线圈匝数的关系？ 不变量： 电流的大小 都插有铁芯 改变量： 线圈匝数 现 象： 线圈匝数越多，吸引的大头针越多
（6）分析讨论：
b
a
S
Sห้องสมุดไป่ตู้
思考
（1）你如何来控制电磁铁磁性的有无？
（2）你能改变电磁铁其磁极的极性吗？
电磁铁的优点 电磁铁磁性有无，可用________来控制
电磁铁磁性强弱，可用_____________来控制
电磁铁的极性变换，可用_____________来实现。
你认为电磁铁的铁芯是钢的还是铁，你的理 由是什么？
（1）电磁铁：内部插入铁芯的螺线管叫电磁铁。
（2）工作原理：根据电流的磁效应和通电螺线管
中插入铁芯后磁场增强的原理工作。
（3）特点：电流的通断可以控制磁性的有无； 电
流的方向可以改变电磁铁磁极的极性；电流的大小或匝 数的多少可控制其磁性的强弱。
电流大小 和 _______ 1.电磁铁的磁性跟 线圈匝数 和有无铁心 __________有关 2.电磁铁工作的原理:利用电流的磁效应. 3.电磁铁的优点: A.磁性有无可以用通断电 来控制. B.磁性强弱可以用改变 电流 大小来控 制. C.它的南北极可以通过改变电流方向 来控制. 电磁起重机 电铃 4.电磁铁的应用: 电话听筒 电磁继电器
向铁铃方向运动，铁锤打击铁铃而发出 声音，同时电路断开，电磁铁失去磁性， 铁锤跟弹簧片一起被弹回，电路又闭合。 上述过程不断重复，电铃不断发出声音。
利用电磁继电器的好处 （1）远距离操纵 （2）自动控制 （3）安全报警 ……
5.如图所示,当滑动变阻器的滑片向 右移动时，电路中的电流将 变小 ， 电磁铁中的磁性将 减弱 。
三、电磁铁的应用
１、电磁起重机 ２、电磁选矿机 ３、电铃 ４、磁悬浮列车 ５、信息的记录 ６、电磁继电器
电磁起重机 工作原理：
接通电流,电磁铁产生磁性,把 铁质物体吸起,放下时,只要断开电 流即可。
讨论： 根据电磁铁的原理，解释电磁
起重机的工作原理。
电磁选矿机
工作原理：
不同矿物质具有不同的 磁性，这些矿物质在电磁铁 吸引下，受到的磁力不同， 从而可以不同矿物质分开。
2、它实质上是利用（电磁铁）来控制 工作电路的一种开关。
用途：利用电磁继电器可以实现
（1）远距离操纵（2）自动控制（3）安全报警……
电磁继电器
１、定义： 电磁继电器是一个由电磁铁控制的自动 开关。 ２、特点： 它可以用低电压和弱电流来控制高电压 和强电流。
电磁继电器的结构及部件作用
构造 电磁铁
返回弹簧
电磁继电器的结构及部件作用
构造 电磁铁
返回弹簧
主要部分的作用：
电磁铁：通电时产生磁性，吸下衔铁
衔铁：和动触点组成一个绕支点转动的杠杆，带动动触点上下运动 返回弹簧：电磁铁磁性消失时，带动衔铁弹离电磁铁 触点：相当于被控制电路的开关(A、C静触点，B：动触点）
衔铁
A B
静触点 S
C
动触点
电磁铁 电磁继电器
1、当导线中有电流通过时，能使放在它周围的小磁针发生偏转， 这一现象叫做电流的 磁 效应。这个现象首先是由 丹麦 的 物理学家、化学家 奥斯特 发现的，该实验叫 奥斯特实验 ，该 实验证明了：⑴ 通电导线周围存在磁场 ；
⑵
通电导线周围的磁场方向与电流方向有关
，通电螺线管的磁极由 决定。
二、电磁铁的磁性
问题 电磁铁磁性强弱跟哪些因素有关呢？
应用电流磁效 应，应该与电 流大小有关。
线圈是主要部件， 应该与线圈的形状、 匝数有关。
猜想
磁性强弱可能与电流的大小、线圈的匝数和 形状有关。
二、探究电磁铁的磁性的强弱
设计实验 对于外形相同的螺线管，电磁铁磁性的强弱跟 线圈的匝数会有什么样的关系？ 1、用到的物理方法？ 2、判断磁性强弱方法？ a
