KTC101和CST配接、参数设置说明
目录一．接线说明 (3)1.1 KTC101系统需要检测CST的信号说明 (3)1.2 CST需要检测KTC101的信号说明 (3)二．控制起停逻辑 (4)2.1 启动过程说明 (4)2.2 停车过程说明 (4)三．系统参数设置 (5)3.1 CMI参数内容概要 (5)3.2 CMI参数设置流程及示意图 (6)四．常见故障现象及处理办法 (15)4.1 故障实例一 (15)4.2 故障实例二 (15)一．接线说明1.1 KTC101系统需要检测CST的信号说明1.1.1启动完成信号：对应CST输出的满速点，该点设置在CMI“完成输入点”，CST起动完成输出轴速度100％后闭合该点给KTC101。
1.1.2故障输入点：对应CST输出的备妥（健康）点，该点设置在CMI“故障输入点”或“健康输入点（此点有去抖）”，起停过程KTC101一直在检测该点，如果该点断开KTC101认为CST没有备妥（健康）不允启动或立即断开给CST的起车信号。
1.2 CST需要检测KTC101的信号说明1.2.1备妥（健康）信号：CST在允许启动之前要检测这个点闭合，否则CST认为KTC101系统不备妥（健康），不允许启动，这点KTC101利用主电机控制输出点给出。
1.2.2外部急停信号：如果这个点断开，CST认为有外部急停无法正常启动设备，运行过程当中会立即断开所有控制外围设备，该点设置在IO1前六路的任何一点，初始化状态为常闭，当皮带沿线有打闭锁或控制器断电等状况该点断开给CST。
1.2.3起停信号：CST检测到在无外部急停且KTC101给出备妥（健康）信号闭合的前提下收到该起停信号，CST会正常起动/停车，该点设置在CMI“控制输出点”作为给CST的起停信号，闭合时起动断开时停车。
1.2.4复位信号：当CST出现故障停车后，该点会保持故障状态，CST故障恢复后该点不会自动恢复正常，需要给该点一个脉冲的信号后才能复位该点，以保证再次起车前检测到该点状态正常才可起车。
1.2.5下图所示为KTC101系统和CST的接线图:二．控制起停逻辑2.1 启动过程说明当KTC101检测到CST备妥（健康）信号闭合；CST检测到KTC101系统备妥点闭合且外部急停信号没有断开，这时候KTC101给CST启动信号闭合后，CST逻辑启动外围设备，当CST输出轴速度达到满速，给KTC101系统启动完成点一个闭和信号，在允许时间范围内（可根据现场情况更改）KTC101系统收到该点闭合信号，继续保持控制信号闭合否则断开控制信号停车。
2.2 停车过程说明2.2.1正常停车：正常停车是指CST缓慢停下来的过程，这一过程需要KTC101只断开CMI控制输出点，主电机控制输出点不能断开，之后CST逻辑执行缓慢停车过程。
（由KTC101主电机控制输出点给出的备妥信号不能同CMI控制输出点同时断开，可以通过设置主电机停车延时来完成）。
2.2.2紧急停车：紧急停车当有外部闭锁或皮带保护时，KTC101会相应断开急停信号和主电机控制输出点，这时候当CST检测到外部急停或备妥信号断开后，会立即断开所有控制的外围设备实现紧急停车。
三．系统参数设置3.1 CMI参数内容概要“CMI”此菜单下设置由KTC101控制CMI，CMI控制CST软起动时，KTC101与CMI的接口信息参数。
菜单下有：“控制输出点”“英式先导起车点”“健康/完成输入点”“故障输入点”“起车点脉冲时间”“等待健康/完成时间”“健康/完成去抖时间”“紧急停车输出点”“验带方式输出点”“紧急停车保持时间”“控制输出点”当KTC101在“集控”、“就地”、“检修”方式，如果满足软起动起车条件且存在起车指令则“控制输出点”闭合。
当KTC101不在“集控”、“就地”、“检修”方式或不满足软起动起车条件则此点断开。
当软起动类型为CMI时此点必须有效。
“英式先导起车点”CMI方式可以有三种启动先导形式，一种为常开单节点，一种为具有停车节点和起车节点的双节点形式，还有一种为脉冲形式。
当“英式先导起车点”无效时为单节点形式，当“英式先导起车点”有效时为双单节点形式。
“健康/完成输入点”两个输入点，“健康信号输入点”、“起动完成输入点”都可以有效或无效。
“健康信号输入点”由CMI给出的软起动系统正常的信号。
“起动完成输入点”由CMI给出的软起动系统启动完成的信号。
“故障输入点”如果此点有效，当CMI采集到软起动系统故障时此点断开。
当KTC101检测到此点断开后把软起动系统停下来。
“起车点脉冲时间”当此时间设置不为0时，CMI起车类型为脉冲形式。
当“起车点脉冲时间”不为0时“英式先导起车点”不能有效。
当CMI起车类型为脉冲形式，通过“控制输出点”闭合“起车点脉冲时间”来起、停CMI系统，第一次输出为起，第二次为停，依次循环，控制器能记住CMI的起停状态。
“等待健康/完成时间”两个时间“等待健康信号时间”、“等待完成信号时间”。
“等待健康信号时间”为启动CMI开始到CMI系统健康信号输入点闭合所允许的最大时间。
当CMI系统启动后，CMI系统自检，如果CMI系统正常，“健康信号输入点”闭合，如果不正常“健康信号输入点”断开，超过此时间后健康信号输入点仍未闭合则为健康失败故障-停车。
如果CMI健康信号输入点有效则从CMI系统起动且健康信号输入点闭合开始计时，如果CMI系统健康信号输入点无效则从CMI系统起动开始计时，到CMI系统完成信号点闭合所允许的最大时间，如果此时间后CMI仍未完成则为CMI 完成超时-停车。
“健康/完成去抖时间”允许健康/完成信号抖动的时间“紧急停车输出点”如果此点有效，只要皮带需要紧急停车则此点就有输出（闭合）。
“验带方式输出点”如果软起动选择为验带方式运行则此点输出（闭合）“紧急停车保持时间”每次“紧急停车输出点”输出（闭合）则持续闭合的最小时间为“紧急停车保持时间”。
3.2 CMI参数设置流程及示意图3.2.1 控制器上电后按住键盘上“#”在按键盘上“A”键进入参数设置界面。
请输入口令30288618口令确认、取消键返回3.2.2 有密码输入密码，无密码按“确定”键进入参数设置主菜单☆红色方格掩盖下的文字为选定状态，此时按“确认”键进入系统参数设置拦（系统参数也称公用参数）。
3.2.3按左右键选择“设备“，然后按“确定”进入设备子菜单，按左右键把光标移动到“参数”，按“确定”键出现下拉菜单。
在下拉菜单中选择要设置的皮带，按“确定”退出。
设备选择1#1：1# 2：2# 3：3# 4：4# 5：5# 6：6# 7：7# 8：8#请用相应的数字键或左右箭头选择用（确认）键返回3.2.4 按左右键把光标移动到“主电机”，按“确定”键出现下拉菜单。
按上下键把光标移动到“电机控制输出点”，然后按“确定”进入对话框，将设置值设为“IO1.1”，按“确定”键确认设置3.2.5 按上下键把光标移动到“预警/停/过载/保持时间”，然后按“确定”进入对话框，将设置值设为“20”，按“确定”键确认设置3.2.6按上下键把光标移动到“与急停闭锁关系”，然后按“确定”进入对话框，按左右键选择“CS1”，按“确定”键确认设置系统设备张紧软启动其他1其他2单点系统其他存盘退出保护带速主电机主电机与急停的闭锁关系用（确认）键返回请用相应的数字键或左右箭头选择1：不闭锁 2：CS1 3:CS2 4:CS1/CS2CS1参数1返回返回电机控制输出点英式先导起车输出点电机反馈输入点启动就绪输入点电机过载输入点电流量程/过载值预警/停/过载/保持时间电机启动时间间隔英式启车点延时时间与急停闭锁关系3.2.7 按左右键把光标移动到“返回”，然后按“确定”进入主菜单3.2.8按左右键把光标移动到“软启动”，然后按“确定”进入软启动子菜单，按左右键把光标移动到“参数1”，按“确定”键出现下拉菜单3.2.9 按上下键把光标移动到“软启动类型”，然后按“确定”进入对话框，按左右键选择“CMI”，按“确定”键确认设置3.2.10 按上下键把光标移动到“软启动运行方式”，然后按“确定”进入对话框，按左右键选择“正常”，按“确定”键确认设置3.2.11 按上下键把光标移动到“运行方式输入点”，然后按“确定”进入对话框，将设置值设为“IO2.1”，按“确定”键确认设置3.2.12 上下键把光标移动到“软启动/主电机顺序”，然后按“确定”进入对话框，按左右键选择“软启动”，按“确定”键确认设置3.2.13 按上下键把光标移动到“预警/停/过载/保持时间”，然后按“确定”进入对话框，将设置值设为“20”，按“确定”键确认设置3.2.14 按左右键把光标移动到“CMI”，然后按“确定”进入CMI下拉菜单，按上下键把光标移动到“控制输出点”，按“确定”键出现对话框，将设置值设为“IO1.2”，按“确定”键确认设置3.2.15 按上下键把光标移动到“健康/完成输入点”，然后按“确定”进入对话框，按左右键选择“健康输入点”，将设置值设为“IO1.4”，按“确定”键确认设置3.2.16 按上下键把光标移动到“健康/完成输入点”，按左右键选择“完成输入点”，将设置值设为“IO1.5”，按“确定”键确认设置3.2.17 按上下键把光标移动到“等待/完成时间”，然后按“确定”进入对话框，将完成时间设置值设为“3000”，按“确定”键确认设置3.2.18 按上下键把光标移动到“健康/完成去抖时间”，然后按“确定”进入对话框，将设置值设为“10”，按“确定”键确认设置3.2.19 按上下键把光标移动到“验带方式输出点”，然后按“确定”进入对话框，将设置值设为“IO1.6”，按“确定”键确认设置3.2.20CST复位信号的设置见“单点及泵的设置”。
以上参数设完以后，左右键把光标移动到“返回”，然后按“确定”进入主菜单，再按左右键把光标移动到“退出”，按“确定”键退出参数设置，进入正常工作界面。
四．常见故障现象及处理办法4.1 故障实例一4.1.1故障现象：KTC101控制器显示“CMI完成无返回”无法正常启动系统。
4.1.2故障分析：①CST故障或信号未给出；②CST到KTC101系统连接信号线短路或断路；③KTC101系统“CMI等待完成时间”设置不符合现场要求；④KTC101系统输入口故障或外接检测电阻坏。
⑤⑥⑦4.1.3故障检测和处理：①问明CST工作人员此CST达到满速的时间，将KTC101系统“CMI等待完成时间”相对设长启动系统看能否正常运行。
如能正常运行则为时间的设置问题，可适当调整设置时间。
②在保证时间设置无误的情况下还显示此故障。
启动系统，可用万用表检测CST的完成信号输出端是否闭合（启动完成时间过后）。
KTC101通讯、控制一体化系统操作规程
KTC101通讯、控制⼀体化系统操作规程KTC101通讯、控制⼀体化系统操作规程⼀、技术特性传感器1．GSC-200/1000 系列速度传感器（1）技术参数☆防爆形式：ibI (本质安全型)；☆输⼊电压：DC12V 或 DC18V☆输出形式：与胶带输送机速度成正⽐的脉冲频率信号，为 200～1000HZ，对应⽪带速度值 0～6m/s（模拟量）或开关量，由 KTC101 或 KTC102B 显⽰及报警。
☆引⼊电缆：外径 8～12 mm 。
☆安装形式：与下⽪带滚动摩擦式接触。
(⽤链⼦吊挂在下⽪带中间与⽪带摩擦接触或采⽤可调节连杆吊挂在下⽪带中间与⽪带摩擦接触)(2) 速度传感器型号：GSC-200/1000-SB、GSC-200/1000-SC☆GSC-200/1000-SB：⽤于接收开关量的控制系统。
如：接⼊ KTC102B 系统；☆GSC-200/1000-SC：⽤于接收模拟量的控制系统。
如：接⼊ KTC101 系统；☆说明：GSC-200/1000-SC ⽤于 KTC101 系统，输出为 200～1000HZ 的模拟量；GSC-200/1000-SB⽤于 KTC102B 系统，输出为开关量。
2．GWM-40-W 型温度传感器：（原型号：TK210W）(1) 技术参数：☆输出：节点式；☆节点形式：常开型；☆动作温度：40 ⼟ 5℃；☆节点容量：AV220V，1A；☆配接设备：KTC 系列⽪带控制器。
(2) 温度传感器型号：GWM-40-W3．GUD-330-D 型堆煤传感器：（原型号：TK210D）1) 技术参数：☆输出：节点；☆节点形式：常开型；☆动作⾓度：10 - 40 度；☆节点容量：AC220V， 1A；☆配接设备：KTC 系列⽪带控制器。
2) 堆煤传感器型号：GUD-330-Dl 电极式：1) 技术参数：a) 供电电源为本质安全型电源。
· ⼯作电压： DC 18V；· ⼯作电流：≤20mA；b) 动作电阻：350kΩ±40 kΩ，550kΩ±40 kΩ，750kΩ±40 kΩ，1000kΩ±40 kΩ，在这四档⾥可根据现场情况选择应⽤那⼀档测量，接点闭合。
KTC101通讯采集组合开关电流
附表 组合开关与KTC101控制系统的通信一、开关和老主控（DOS ）的接线DOS 控制器（老KTC101控制器）与开关通信接线方法一：通过RS232串口的接线KTC101控制器COM1开关串口一235235由于RS232信号传输距离的限制，此接线方法要求开关和控制器的距离不能超过15米。
方法二：通过485串口的接线KTC 101控控控COM 1控控控控控+485TC二、 老主控（DOS ）通过通讯方式采集开关电流的参数设置方法(一) 开关参数的设置1. 在开关参数设置界面选择“通信”，在其下拉菜单里选择 “电流单位设置”，然后在弹出的对话框内输入“0.1”（由于KTC101控制器显示的电流为：采集到的数据/10，为了显示正确的电流值，需在此项内将电流单位设置为0.1），然后按“确认”键保存退出。
2. 在开关程序设置界面选择“通信”，然后选择 “串口二”菜单上的“从机”，如下图所示。
如果选择串口一，则串口一的设置同串口二设置一样。
3.将波特率设置为：9600；奇偶校验位：无；停止位：1位；数据位：8位；查询寄存器个数：130（由于老主控（DOS）最少查询128个寄存器，所以该项填写个数必须大于或等于128，否则通信不上），之后出现下图：4.如上图，需要在40001、40002……等寄存器中添加“信息代码”。
信息代码即为井下设备与井上设备通过串口/网口传输文本协议。
那么到底需要向哪个寄存器中填写并且填写什么呢？这就需查看“KTC101系统作为主机查询组合开关的MODBUS寄存器定义”。
通过这个表我们可以看出开关的电流是在40017-40028中进行读取的，所以我们需要将开关电流信息放到这些寄存器中。
如将2#真空开关电流传到KTC101中的1#皮带的1#电机中，可以将信息代码：“48”填到40018中，并在KTC101中设置电机位置为B（见下面的讲解）。
KTC101主控检测哪路真空开关的电流就将其相应的协议地址输入到寄存器内，然后在其他的寄存器内输入1。
天津华宁KTC101说明书
天津华宁KTC101说明书天津华宁 KTC101 是一款广泛应用于煤矿井下的综合控制系统，为保障煤矿生产的安全和高效运行发挥着重要作用。
以下将为您详细介绍其相关信息。
一、系统概述KTC101 系统主要由控制中心、各类传感器、执行器以及通信线路等组成。
它采用了先进的计算机技术和通信技术，能够实现对煤矿井下设备的集中控制和监测。
该系统具有可靠性高、稳定性强、操作简便等优点。
通过实时采集和处理各种数据，为操作人员提供准确的设备运行状态信息，以便及时发现和解决问题。
二、主要功能1、设备控制功能可以对采煤机、刮板输送机、皮带输送机等主要设备进行远程控制，实现启停、调速等操作。
支持多种控制模式，如手动控制、自动控制和联锁控制，以满足不同的生产需求。
2、监测功能实时监测各类设备的运行参数，如电压、电流、温度、压力等。
对环境参数进行监测，包括瓦斯浓度、一氧化碳浓度、风速等，确保井下环境安全。
3、故障诊断与报警功能能够自动诊断设备故障，并及时发出报警信号。
显示故障类型、位置和相关信息，方便维修人员快速定位和处理故障。
4、数据存储与分析功能系统会自动存储设备运行数据和故障信息，便于后续的查询和分析。
通过对数据的分析，可以优化设备运行参数，提高生产效率。
三、技术参数1、工作电压：＿____2、工作频率：＿____3、通信方式：＿____4、传感器精度：＿____5、控制响应时间：＿____四、系统组成1、控制中心是整个系统的核心，负责数据处理、控制指令下达等工作。
配备有高性能的计算机和专业的控制软件。
2、传感器包括各类物理量传感器和环境监测传感器。
传感器的精度和可靠性直接影响系统的监测效果。
3、执行器接收控制中心的指令，执行相应的动作。
如电机启动器、阀门控制器等。
4、通信线路负责传输数据和指令，确保系统各部分之间的通信畅通。
五、安装与调试1、安装前的准备工作确定安装位置，保证环境符合设备要求。
检查设备及配件是否齐全、完好。
天津华宁KTC101说明书
目录第一章概述 (3)（一）系统简介 (3)（二）系统组成及原理框图 (3)（三）系统功能 (4)第二章系统组成详解 (5)（一）KTC101-Z型主控制器：(原型号：TK210) (5)（二）KDW101型矿用隔爆兼本质安全型电源:（原型号：TK220） (9)（三）KTK101-1型和KTK101-2型系列组合扩音电话 (11)（四）KHJ15/18-1型组合急停闭锁开关： (21)（五）KJS101型系列本安输入输出 (23)（六）MHYBV-7-2型矿用七芯拉力电缆：（原型号：TK230X） (25)（七）KFD101系列多功能终端 (26)（八）系列传感器 (27)（九）其它 (35)第三章典型应用 (41)（一）工作面及顺槽的基本情况 (41)（二）KTC101配置说明 (41)（三）系统配置图 (42)第四章工作面控制器 (43)（一）工作面控制器 (44)（二）屏幕显示 (44)（三）远停操作 (47)（四）故障停机 (47)（五）“就地”方式 (47)（六）“检修”方式 (48)（七）“点动”方式 (48)（八）工作面和顺槽同时控制 (48)（九）其它按键操作 (49)（十）闭锁操作 (50)第五章皮带控制器 (50)（一）皮带控制器 (50)（二）屏幕显示 (50)（三）“就地”方式 (52)（四）检修方式的按键功能 (53)（五）点动方式的按键功能 (53)（六）其他键盘操作 (53)第六章原理讲解 (53)（一）系统组成框图 (53)（二）控制器内部信息流程 (54)（三）输入、输出介绍 (55)（四）语音处理部分介绍 (56)（五）电源介绍 (59)第七章参数设定 (59)（一）典型配置说明 (60)（二）典型配置接线说明 (62)（三）典型配置参数设定说明 (63)第八章使用及维护 (75)（一）使用环境 (75)（二）故障和维护 (75)第九章其他 (77)（一）运输、储存及包装 (77)（二）售后服务 (78)附录1 KTC101控制流程图 (79)附录2 KTC101系列产品列表 (80)第一章 概述（一）系统简介KTC101（原型号TK200）井下通讯、控制、保护系统是我公司在KTC102（原型号TK100）工作面及胶带机通讯、 控制一体化系统基础上，重新开发研制的新一代产品。
天津华宁KTC101使用说明

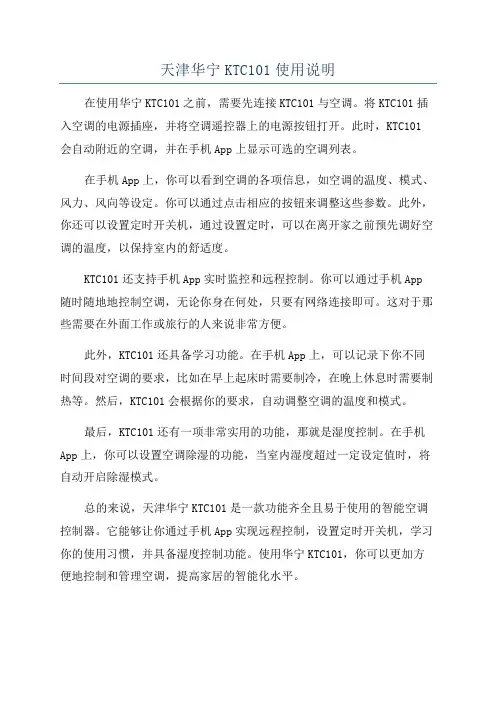

天津华宁KTC101使用说明
在使用华宁KTC101之前，需要先连接KTC101与空调。
将KTC101插入空调的电源插座，并将空调遥控器上的电源按钮打开。
此时，KTC101会自动附近的空调，并在手机App上显示可选的空调列表。
在手机App上，你可以看到空调的各项信息，如空调的温度、模式、风力、风向等设定。
你可以通过点击相应的按钮来调整这些参数。
此外，你还可以设置定时开关机，通过设置定时，可以在离开家之前预先调好空调的温度，以保持室内的舒适度。
KTC101还支持手机App实时监控和远程控制。
你可以通过手机App 随时随地地控制空调，无论你身在何处，只要有网络连接即可。
这对于那些需要在外面工作或旅行的人来说非常方便。
此外，KTC101还具备学习功能。
在手机App上，可以记录下你不同时间段对空调的要求，比如在早上起床时需要制冷，在晚上休息时需要制热等。
然后，KTC101会根据你的要求，自动调整空调的温度和模式。
最后，KTC101还有一项非常实用的功能，那就是湿度控制。
在手机App上，你可以设置空调除湿的功能，当室内湿度超过一定设定值时，将自动开启除湿模式。
总的来说，天津华宁KTC101是一款功能齐全且易于使用的智能空调控制器。
它能够让你通过手机App实现远程控制，设置定时开关机，学习你的使用习惯，并具备湿度控制功能。
使用华宁KTC101，你可以更加方便地控制和管理空调，提高家居的智能化水平。
KTC101-L2工作面及皮带说明书(2018-5-16)1.0版印刷版-1_95
目录第一章产品概述 (4)1.1.产品使用环境.........................................................................................................................................................41.2.产品简介..................................................................................................................................................................41.3.产品特点 (4)第二章系统组成详解 (5)2.1.系统组成及其功能..................................................................................................................................................52.1.1．KTC101系统组成：....................................................................................................................................52.1.2．系统原理框图(★每个系统的实际配置应根据工作面/胶带机的实际情况而定★).. (5)2.1.3．系统功能 (5)2.2.系统设备组成详解 (7)2.2.1．KTC101-Z 型主控制器................................................................................................................................72.2.2．KDW101型矿用隔爆兼本质安全型电源:.............................................................................................112.2.3．KTK101-1型和KTK101-2型系列组合扩音电话. (13)2.2.4．KHJ15/18-1型组合急停闭锁开关： (16)2.2.5．KJS101型系列本安输入输出 (18)2.2.6.LCYVB-7-2型矿用七芯屏蔽拉力电缆：.............................................................................................202.2.7．KFD101系列多功能终端.......................................................................................................................212.2.8.系列传感器................................................................................................................................................212.2.9.其它. (32)第三章控制器显示及操作 (36)3.1．控制器...................................................................................................................................................................363.2．屏幕显示...............................................................................................................................................................363.3工作面模式..............................................................................................................................................................373.3.1tab 标签页....................................................................................................................................................373.3.2标题栏............................................................................................................................................................373.3.3系统运行模式...............................................................................................................................................383.3.4板卡状态........................................................................................................................................................383.3.5泵和单点状态...............................................................................................................................................383.3.6工作面下设备状态......................................................................................................................................383.3.7沿线状态........................................................................................................................................................393.3.8．控制方式操作说明.. (39)S MS 2019041201阳煤二矿3.4键盘使用说明.........................................................................................................................................................403.4.1键盘说明........................................................................................................................................................403.4.2数字键定义....................................................................................................................................................413.4.3字母键定义....................................................................................................................................................423.4.4其它按键操作.. (42)第四章应用案例1 (43)4.1．案例背景...............................................................................................................................................................434.1.1．基本情况.....................................................................................................................................................434.1.2．系统配置图................................................................................................................................................434.2．安装向导..............................................................................................................................................................434.2.1.设备安装位置：..........................................................................................................................................434.2.2．KTC101配置说明......................................................................................................................................444.2.3．配线接线说明............................................................................................................................................444.3．典型参数设置.....................................................................................................................................................494.3.1.系统参数设置. (49)4.3.1.6清除参数 (56)4.3.2.工作面 (58)4.3.3．泵和单点的参数设置 (69)4.3.4．保存退出参数设置 (72)第五章应用案例2 (74)5.1．案例背景 (74)5.1.1．基本情况.....................................................................................................................................................745.1.2．系统配置图................................................................................................................................................745.2．安装向导...............................................................................................................................................................765.2.1．设备安装位置：.......................................................................................................................................765.2.2．KTC101配置说明......................................................................................................................................765.2.3．配线接线说明............................................................................................................................................765.3．典型配置参数设定说明...................................................................................................................................795.3.1．系统参数设置............................................................................................................................................795.3.2．主电机参数................................................................................................................................................835.3.3．皮带保护参数.. (87)S MS 2019041201阳煤二矿5.3.7．自动张紧参数..........................................................................................................................................1065.3.8．制动闸参数..............................................................................................................................................1075.3.9．CST 参数设置...........................................................................................................................................1125.3.10．勺杆参数设置.......................................................................................................................................1145.3.11．VOITH 参数设置....................................................................................................................................1165.3.12．通讯.........................................................................................................................................................1245.3.13．煤仓 (128)第六章使用及维护 (132)6.1．使用环境............................................................................................................................................................1326.2．故障和维护.......................................................................................................................................................1336.2.1．通话故障..................................................................................................................................................1336.2.2．闭锁及控制故障.....................................................................................................................................1336.2.3．控制器故障..............................................................................................................................................1336.2.4．电缆故障.. (134)第七章其他 (134)7.1．运输、储存及包装..........................................................................................................................................1347.2．售后服务 (135)附录1KTC101控制流程图 (136)附录2KTC101系列产品型号列表 (137)S MS 2019041201阳煤二矿第一章产品概述1.1.产品使用环境KTC101系统使用条件为： 工作环境温度为-20℃～40℃；周围空气相对湿度不超过95%(+25℃)； 大气压力为80kPa～106kPa； 有甲烷爆炸性混合物的矿井中； 无破坏绝缘的腐蚀性气体的矿井中； 无剧烈振动和冲击的地方； 允许有溅水的环境中环境噪声不大于90dB。
KTC101系统的操作说明 (1)
KTC101控制系统操作说明KTC101系统可以根据不同情况对皮带机和工作面及泵站设备进行控制，所有设备的起停均由KTC101控制器的键盘或是就地起停按钮来实现，具体的操作如下：当控制器处于集控和就地的方式下：当KTC101系统对皮带进行控制时，KTC101系统可以对八部皮带机进行起停操作：#1皮带：KTC101控制器键盘上的“1”号键控制它的起、停。
#2皮带：KTC101控制器键盘上的“2”号键控制它的起、停。
#3皮带：KTC101控制器键盘上的“3”号键控制它的起、停。
#4皮带：KTC101控制器键盘上的“4”号键控制它的起、停。
#5皮带：KTC101控制器键盘上的“5”号键控制它的起、停。
#6皮带：KTC101控制器键盘上的“6”号键控制它的起、停。
#7皮带：KTC101控制器键盘上的“7”号键控制它的起、停。
#8皮带：KTC101控制器键盘上的“8”号键控制它的起、停。
当KTC101系统对工作面进行控制时，KTC101系统可以同时对四部皮带机和破碎机、转载机、前部溜子、后部溜子及泵站等设备进行起停操作：#1皮带：KTC101控制器键盘上的“1”号键控制它的起、停。
#2皮带：KTC101控制器键盘上的“2”号键控制它的起、停。
#3皮带：KTC101控制器键盘上的“3”号键控制它的起、停。
#4皮带：KTC101控制器键盘上的“4”号键控制它的起、停。
破碎机：KTC101控制器键盘上的“5”号键控制它的起、停。
转载机：KTC101控制器键盘上的“6”号键控制它的起、停。
前部溜子：KTC101控制器键盘上的“7”号键控制它的起、停。
后部溜子：KTC101控制器键盘上的“8”号键控制它的起、停。
注意：“9”号键：是实现控制器上的所有设备逆煤流依次起车“0”“0”号键：当按下此键时，所有被控设备同时停车。
当控制器处于“检修”方式时☆检修方式的按键定义同就地方式完全相同。
但检修方式取消了所有设备之间的联锁关系，在单启某一设备时，不必再要求提前启动它的联锁设备，即使你已经设定了联锁，它也不起作用。
KTC101系统电机高低速参数设定说明
KTC101系统电机高低速参数设定说明例如：设定前部运输机的“高低速”功能（头尾各一部电机）。
●按“#”键加“A”键，进入参数设置界面。
●进入“设备”，选定“前溜”，确认。
●右移进入“主电机”，按“电机控制输出点”，在“主电机1控制点”输入头电机低速控制点（例如IO1.1），键在“主电机4控制点”输入头电机高速控制点；在“主电机2控制点”输入尾电机低速控制点，在“主电机5控制点”输入尾电机高速控制点，确认。
*注*：必须是主电机1（2或3）控制点对应低速、主电机4（5或6）控制点对应高速，即：（1对应4、2对应5、3对应6（程序默认））。
●再右移进入“其它1”，进入“主电机”，进入“电机高低速选择”，选择“高低速”，确认。
●进入“缺省运行方式”，选择“高速”。
（选“高速”，进行高低速切换；选“低速”，运行时只启动低速，不切高速）。
●进入“运行方式输入点”，输入一个点（例如IO2.1），确认。
设该点的目的是为了外接一个低速选择开关。
该点断开，则设备进行高低速运行；该点闭合，则设备只在低速运行。
在实际使用中，我们用单点（例如单点9）的输出作为高低速运行方式的选择开关。
（单点的设置见后）●进入“低速运行时间”，用来设定低速运行多长时间之后，切换到高速，一般设为150（15秒），也可按矿上需要设置。
●进入“低高速转换时间”，设定从低速电机断开到高速电机运行所允许的最大时间，一般设为8（0.8秒）或10（1秒），确认。
*注意*：在设置此参数的时候要注意的就是只有在接了低速反馈线的时候，此项设置才有效。
否则设置此项无效。
此项设置的时间实际上就是：（等待低速反馈信号断开的时间。
跟单个节点的返回时间一样。
）●右移进入“单点”，把“要设置的单点”设为“单点9”，然后设定它的控制点为IO2.1，再把输出IO2.1用线接到输入IO2.1上。
这样，按下N键，9号单点输出闭合，设备被选成“低速”运行方式；再按一下N键，9号单点输出断开，设备被选成“高低速”方式。
天津华宁KTC101说明书
目录第一章概述 .................................................................................................. 错误!未定义书签。
（一）系统简介 ............................................................................................... 错误!未定义书签。
（二）系统组成及原理框图 ............................................................................. 错误!未定义书签。
（三）系统功能 ............................................................................................... 错误!未定义书签。
第二章系统组成详解 ............................................................................. 错误!未定义书签。
（一）KTC101-Z型主控制器：(原型号：TK210) ................................................. 错误!未定义书签。
（二）KDW101型矿用隔爆兼本质安全型电源:（原型号：TK220） ................... 错误!未定义书签。
（三）KTK101-1型和KTK101-2型系列组合扩音电话 .......................................... 错误!未定义书签。
（四）KHJ15/18-1型组合急停闭锁开关：.......................................................... 错误!未定义书签。
CST软启动培训资料
• 天津华宁电子有限公司
CST系统结构
主电机
温度传感器 流量计 空气
冷却泵-电机
空气-油冷却式热交换器
CST自身屏幕显示
KTC101(DOS)控制CST运行画面
KTC101(W2)控制CST运行画面
KTC101系统和CST系统配接图
CST控制箱
KTC101系统备妥输入检测点 CST系统启停信号输入点
软启动验带（慢动）方式选择
主电机启动顺序
控制CST起停点
设置输出点（IO前六路）
CST健康/满速信号检测输入点
CST健康信号输入点
CST满速信号输入点
CST故障信号输入点
故障输入点设置
• 等待健康/慢速时间
• 健康信号返回时间设置
• 满速信号等待返回延时
• 健康/满速/故障去抖时间
• 去抖时间设置
• 验带(慢动)方式输出点
• 验带输出点设置
• 紧急停车输出点(一般急停点不在这里设置)
• 备妥输出点
CST参数设置(W2)
KTC101控制器
主电机控制输出点 CMI控制输出点 急停信号输出点
急停信号检测点
单点控制输出点
复位信号检测点
CMI启动完成输入点 CMI启动健康信号输入点
满速 信号输出点 CST备妥信号输出点
皮带ห้องสมุดไป่ตู้制器
CST控制箱
CST参数设置(DOS)
• 选择软启动类型
设置软启动预警时间
选择软启动运行方式
