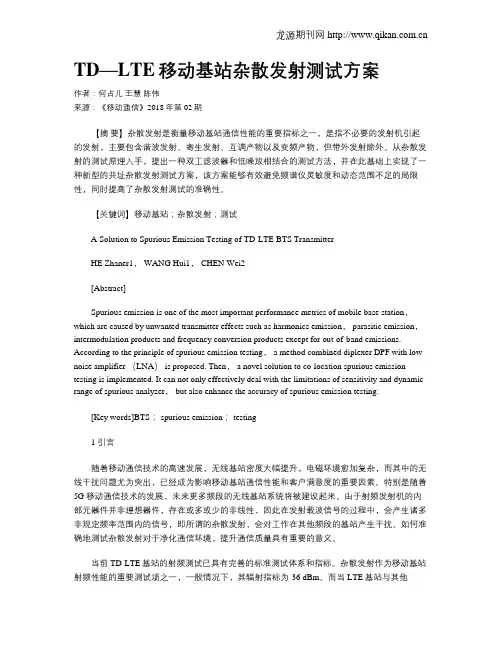

TD—LTE移动基站杂散发射测试方案
TD—LTE移动基站杂散发射测试方案作者：何占儿王慧陈伟来源：《移动通信》2018年第02期【摘要】杂散发射是衡量移动基站通信性能的重要指标之一，是指不必要的发射机引起的发射，主要包含谐波发射、寄生发射、互调产物以及变频产物，但带外发射除外。
从杂散发射的测试原理入手，提出一种双工滤波器和低噪放相结合的测试方法，并在此基础上实现了一种新型的共址杂散发射测试方案，该方案能够有效避免频谱仪灵敏度和动态范围不足的局限性，同时提高了杂散发射测试的准确性。
【关键词】移动基站；杂散发射；测试A Solution to Spurious Emission Testing of TD-LTE BTS TransmitterHE Zhaner1， WANG Hui1， CHEN Wei2[Abstract]Spurious emission is one of the most important performance metrics of mobile base station，which are caused by unwanted transmitter effects such as harmonics emission， parasitic emission，intermodulation products and frequency conversion products except for out-of-band emissions. According to the principle of spurious emission testing， a method combined diplexer DPF with low noise amplifier （LNA） is proposed. Then， a novel solution to co-location spurious emission testing is implemented. It can not only effectively deal with the limitations of sensitivity and dynamic range of spurious analyzer， but also enhance the accuracy of spurious emission testing.[Key words]BTS； spurious emission； testing1 引言随着移动通信技术的高速发展，无线基站密度大幅提升，电磁环境愈加复杂，而其中的无线干扰问题尤为突出，已经成为影响移动基站通信性能和客户满意度的重要因素。
LTE测试主要内容
2011年，我国在六个城市开始实施TD-LTE规模技术试验，试验将分为两个阶段，进行终端、核心网、传输和承载、无线网络性能和网络质量、多天线技术、网管等多项测试。
通过这些测试，将对TD-LTE系统的同频组网能力进行验证，并促进TD-LTE产品成熟与完善。
本文介绍了TD-LTE规模技术试验的各项测试内容和为其制定的规范体系。
1 规模技术试验的背景和目的为进一步推动TD-LTE研发和产业化进程，在研发技术试验的基础上，于2011年在我国南京、上海、杭州、厦门、广州、深圳六个城市及工业和信息化部电信研究院MTNet实验室/外场开展了TD-LTE规模技术试验。
主要目的包括：（1）进一步验证TD-LTE关键技术、优化完善设备关键性能，促进产品成熟。
（2）验证TD-LTE系统组网能力、网络性能以及业务应用，促进产业链各环节的研发和产业化进展。
（3）为TD-LTE国际推广起到示范和带动作用，吸引国外运营商采用TD-LTE技术，同时促进全球有实力的设备制造企业积极参与TD-LTE产业。
2 规模技术试验的阶段划分为了适应产品功能增强、测试内容逐步深入的实际情况，规模技术试验总体上分为两个阶段：R8单模终端阶段和R9多模终端阶段，初步规划1.5~2两年完成（见图1）。
图1 TD-LTE规模技术试验阶段划分第一阶段（R8单模终端阶段）主要进行R8版本的无线网络性能测试和单模终端的性能测试。
第一阶段规模技术试验网络不与现网连接。
第二阶段（R9多模终端阶段）主要进行R9多天线测试、多模终端测试、多种TD-LTE 业务（宽带高速数据业务、分组域语音业务和增值业务）测试，以及网管测试等。
3 规模技术试验主要测试内容根据上述阶段划分，规模技术试验的测试内容也针对两个阶段分别规划。
第一阶段测试内容如表1所示。
表1中所列的规模技术试验第一阶段测试内容分为“六城市测试”和“MTNet 测试”两大类。
表1 TD-LTE规模技术试验第一阶段主要测试内容3.1 第一阶段“六城市测试”内容第一阶段“六城市测试”的主要目标，是促进TD-LTE产品成熟与完善，充分验证TD-LTE 的同频组网能力，并在MIMO模式选择等关键技术问题上做出选择。
无线移动终端辐射杂散测试
无线移动终端辐射杂散测试曲岩;宋崇汶【摘要】辐射杂散测试是评估无线移动终端辐射性能的有效方法.文章阐述了进行无线移动终端辐射杂散测试的技术要求、限值和测试方法;着重总结和归纳了在测试过程中需要注意的技术细节;同时对LTE移动终端辐射测试的带来的新问题进行了预分析.【期刊名称】《现代电信科技》【年(卷),期】2010(040)005【总页数】4页(P32-35)【关键词】辐射杂散;替代法;调制模式;自由空间;LTE【作者】曲岩;宋崇汶【作者单位】工业和信息化部通信计量中心;工业和信息化部通信计量中心【正文语种】中文辐射杂散测试一直是衡量无线移动终端射频性能的重要指标，是所有国家强制认证的性能要求之一，其测试原理基本依循了电磁兼容的测试方法。
目前的国际和国内的行业测试标准只规定了基本的技术要求、测试限值和实验布置方法，不能满足日益发展的移动终端辐射杂散测试的细节要求，在进行此项测试时执行的实验方法差异较大。
本文在总结国际上辐射杂散测试经验的基础上，给出了进行2G和3G终端辐射杂散测试的全面解决方案。
1 辐射杂散测试的基本要求和原理辐射杂散是当移动终端处于空闲或业务模式时，从移动终端的机壳或结构中（包括所有内部连接的线缆）辐射出来的任意发射。
1.1 辐射杂散的基本测试方法和环境在任何可能的情况下，辐射杂散的测试应该在可以模拟自由空间条件的室外环境或全电波暗室进行。
实验过程中，使用绝缘材料对被测试终端进行支撑和固定，采用测试天线和测量接收机（可以使用频谱分析仪）测量所有散射信号的平均功率。
试验中在散射信号出现的每个频率点，需要旋转被测移动终端来获得最大的响应，采用替代法作为参考方法来测得散射信号的有效辐射功率，同时需要在测试天线的正交极化平面中重复进行测量。
测量过程中应使用校正过的偶极子天线或者已知增益的全向天线，实验设置应尽可能接近被测终端的正常使用状态。
图1和图2是辐射杂散测试的基本实验原理图。
在进行终端的辐射杂散测试之前，首先要进行场地的预校准，而后通过替代法进行实际终端的辐射杂散测试。

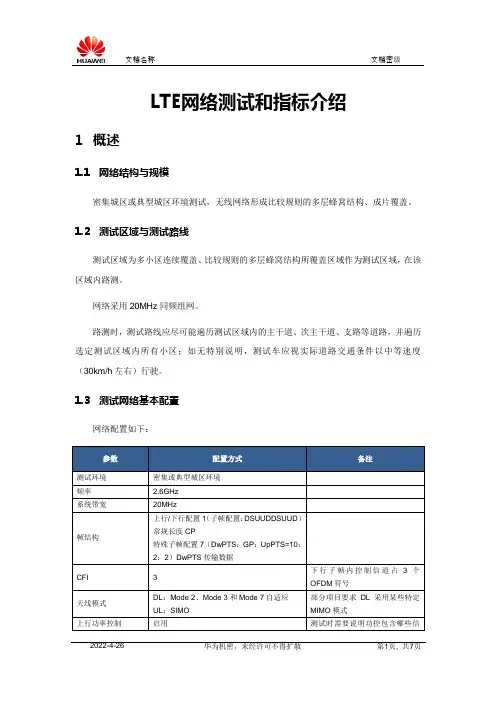

LTE网络测试和指标介绍v.1.0
LTE网络测试和指标介绍1概述1.1网络结构与规模密集城区或典型城区环境测试，无线网络形成比较规则的多层蜂窝结构、成片覆盖。
1.2测试区域与测试路线测试区域为多小区连续覆盖、比较规则的多层蜂窝结构所覆盖区域作为测试区域，在该区域内路测。
网络采用20MHz同频组网。
路测时，测试路线应尽可能遍历测试区域内的主干道、次主干道、支路等道路，并遍历选定测试区域内所有小区；如无特别说明，测试车应视实际道路交通条件以中等速度（30km/h左右）行驶。
1.3测试网络基本配置网络配置如下：1.4测试设备要求路测系统可连接终端、GPS接收设备，能够显示、记录终端的L1、L2和高层信令与控制数据，能够显示、记录GPS时间、经纬度，并能将GPS时间、经纬度与终端记录数据进行正确关联，为终端记录数据提供地理位置。
路测终端支持测量、显示与记录层1、层2和层3信令与控制数据，包括：RSRP、RSRQ、SINR、CQI、MCS、MIMO方式、RRC信令等，其中RSRP、RSRQ、SINR等参数支持每100ms至少输出一次，CQI等参数支持每10ms（无线帧）至少输出一次，MCS、MIMO方式等参数支持每1ms（子帧）输出一次。
GPS接收设备应支持显示、记录时间与经纬度。
并且GPS接收设备记录的时间、经纬度数据应能与扫频仪、路测终端记录数据准确关连，为扫频仪、终端所记录的数据提供绝对时间与地理位置。
测试数据处理上，支持生成测试路线上RSRP/RSRQ/SINR打点图，RSRP/RSRQ/SINR 的PDF/CDF分布曲线等。
考虑到路测终端、GPS接收设备的原始测试数据一般按周期定时记录存储，由于车速不均匀和停车等候等原因，导致不同路段由于速度不一而使得平均每单位距离上的样本点数不一样。
要求生成得到的PDF/CDF分布，单位距离上的样本点数应一样，以准确反映地理上的覆盖性能。
根据杭州深圳的测试情况，成都现场测试工具建议选择为：2测试用例2.1长呼测试2.2短呼测试2.3定点CQT3各项KPI指标3.1RSRP指标定义：RSRP参考信号接收功率，衡量网络覆盖水平。
TD-LTE申请CTA,SRRC介绍
LTE,通用移动通信技术的长期演进,是基于3G基础上的世界先进技术，目前，LTE分为TD-LTE,FDD-LTE。
在中国，需要做的认证为CCC,SRRC,CAT认证。
就终端类产品申请SRRC,CTA认证，做如下介绍。
一，SRRC认证:
中国无线电产品型号准入认证，在国家无线电检测中心申请受理，测试周期在10个工作日出报告，核准证办理需要10个工作日。
申请资料准备：填写申请表，提供产品说明书，产品电路图，结构图，产品照片，公司介绍，公司营业执照，ISO9000证书，产品铭牌。
申请样机：6套样机，包括电池，电源。
1根射频线。
测试内容：涉及到的测试频段为GSM900，DCS1800，射频性能，传导杂散发射，辐射杂散。
检测依据为：YD1214-2006，YD1215-2006，YD1032-2000.
测试内容：
1）RMS相位误差，2）频率容限；3）功率控制；4）射频输出调制频谱；5）传导杂散发射；6）峰值相位误差；7）最大平均功率；8)突发时间功率关系；9）射频输出切换频谱；10）静态参考灵敏度；11）辐射杂散发射。
二CTA认证：
1.测试流程：
2.申请进网所需要的资料：
3.测试周期：2-3周完成测试
4.测试样品要求：EMC需要3台样机，性能需要6台样机。
射频线需要3根。
5.测试费用：根据模式的不同，费用不同。
6.测试项目：
性能测试：LTE业务测试，射频接收性能，数据接收性能，信息安全协议，TD-LTE协议，卡与终端的互通性能，网络互通性，电磁互通性能，电磁信息安全。
LTE基础知识与测试分析
LTE基础知识与测试分析LTE（Long Term Evolution）是一种高速无线通信技术，也被称为4G网络。
在LTE中，数据传输使用分组交换，与之前的2G和3G网络使用的电路交换方式不同。
LTE具有更高的传输速率和更低的延迟，可以提供更好的用户体验。
在LTE中，主要有以下几个关键技术：1. OFDMA（Orthogonal Frequency Division Multiple Access）正交频分多址：LTE使用OFDMA技术进行下行数据传输。
OFDMA将频谱分成多个子载波，每个子载波之间相互正交，避免了干扰。
这样可以提高频谱的利用率，达到更高的传输速率。
2. SC-FDMA（Single Carrier Frequency Division Multiple Access）单载波频分多址：LTE使用SC-FDMA技术进行上行数据传输。
与OFDMA不同的是，SC-FDMA使用单个载波来传输数据，这样能够减少功率消耗，延长终端设备的电池寿命。
3. MIMO（Multiple-Input Multiple-Output）多天线技术：LTE使用MIMO技术来提高传输速率和信号的可靠性。
MIMO通过使用多个天线进行数据传输，同时增加了系统容量和频谱效率。
4.小区和扇区：LTE将网络划分为多个小区，每个小区又分为多个扇区。
每个小区由一个基站负责覆盖，并使用不同的频段和码片进行区分。
这种分区能够提高网络的容量和覆盖范围。
5. QoS（Quality of Service）服务质量：LTE支持QoS机制，可以根据不同应用的需求，为不同业务提供不同的优先级和资源分配，实现更好的用户体验。
LTE的测试分析主要包括以下几个方面：1.信号强度测试：测试LTE网络的信号强度，评估网络的覆盖范围和信号质量。
2.信号质量测试：测试LTE网络的信号质量，包括信噪比、误码率、误比特率等指标，评估网络的稳定性和可靠性。
lte杂散测试的指标
lte杂散测试的指标LTE杂散测试是对LTE系统中的杂散信号进行测试和评估的过程。
杂散信号是指在LTE系统中产生的一些非预期或不希望出现的信号，可能会对系统性能和用户体验造成负面影响。
本文将从多个方面介绍LTE杂散测试的指标和相关内容。
一、功率杂散测试功率杂散是指在LTE系统中，由于不同通信设备、天线、信号处理等因素导致的无线信号在频率、功率和方向上的偏移。
在LTE杂散测试中，需要对系统中的功率杂散进行评估，确保信号的传输质量和覆盖范围符合预期。
1. 频率偏移：LTE系统中的频率偏移是指实际传输信号的频率与预设频率之间的差异。
频率偏移过大会导致信号的接收和解调出现问题，影响数据传输的可靠性和速率。
2. 功率偏移：LTE系统中的功率偏移是指实际传输信号的功率与预设功率之间的差异。
功率偏移过大会导致信号的覆盖范围不均匀，一部分区域可能无法正常接收到信号，影响用户通信质量。
3. 方向偏移：LTE系统中的方向偏移是指实际传输信号的传输方向与预设方向之间的差异。
方向偏移过大会导致信号的覆盖范围不均匀，造成部分区域的信号质量较差，影响用户体验。
二、杂散干扰测试杂散干扰是指在LTE系统中，由于邻近频段、邻近基站或其他无线设备的信号干扰而引起的信号质量下降。
在LTE杂散测试中，需要对系统中的杂散干扰进行评估，确保信号的接收和解调不受干扰影响。
1. 邻频干扰：LTE系统中的邻频干扰是指邻近频段的信号对LTE信号的干扰。
邻频干扰会导致信号的接收和解调出现错误，降低通信质量和速率。
2. 邻小区干扰：LTE系统中的邻小区干扰是指邻近基站的信号对LTE信号的干扰。
邻小区干扰会导致信号的接收和解调出现错误，影响用户通信质量和速率。
3. 其他无线设备干扰：LTE系统中的其他无线设备干扰是指其他无线设备（如无线电、微波炉等）对LTE信号的干扰。
这种干扰可能会导致信号质量下降，影响通信的可靠性和速率。
三、杂散抑制测试杂散抑制是指LTE系统中对于杂散信号的抑制能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LTE 复杂项测试指导书修订记录Revision record摘要：本文详细描述了LTE复杂项测试方法，结合协议，包括了各个指标测试的目的、影响、测试配置、协议要求、组网环境等内容，能够帮助刚刚上手学习LTE射频测试的同事，很快掌握LTE的复杂项目测试方法。
缩略语清单：发射机指标一、发射机杂散（6.6.3.1）1. 指标含义杂散是指发射机产生的一些有害的、无用的辐射信号，包括谐波辐射、互调产物及变频产物等。
2. 测试目的衡量UE对频段外的频谱干扰，它会成为其他频段的干扰信号，为了评估出这种干扰信号的强度大小，看会对其他频段产生多大的干扰，是否满足协议要求，所以进行该项测试。
3. 测试配置杂散测试的范围是距离中心工作频率BW/2+Δf OOB +MBW/2以外的频段，该频段以内的频谱测量由ACLR 和频谱模板两个指标进行测量，这样，从9k到12.75M的频带内我们都进行了频谱覆盖测试。
Table 6.6.3.1.3-1: Δf OOB boundary between E-UTRA channel and spurious emissiondomainΔf OOB 是指：距离信道边缘的频率间隔，是边缘，不是距离上行发射中心频点的频率间隔Table 6.6.3.1.4.1-1: Test Configuration Table4. 协议要求Table 6.6.3.1.3-2: Spurious emissions limits5. 环境及组网测试仪表配置：● 综合测试仪 R&S CMW500 ● 频谱分析仪 R&S FSQ● 带阻滤波器 主要作用是衰减工作频带内的发射信号，降低输入到频谱分析仪的混频器的输入端口信号强度，防止输入到频谱仪中的信号过大，导致频谱仪过载（overload ，频谱仪动态范围不够），进而失真导致结果出错；同时防止输入到频谱仪中的信号强度大，将频谱仪的底噪抬高将杂散信号淹没，导致的测试结果不正确；还可以防止大的发射信号与频谱仪产生交调，引入额外的频谱杂散分量，影响测试结果的真实性。
● 衰减器 10dB ，DC TO 10G （Agilent ），降低从手机发射出来的功率和提高阻抗匹配 。
● 功分器 ● 屏蔽盒6. 测试步骤1. 按照上图搭建测试环境。
2. 在CMW 500上按照Table 6.6.3.1.4.1-1，设置RB 数目和调制方式，并让UE 以最大发射功率发射。
3. 使用频谱仪进行杂散测试1） 根据不同的测试频段，设置起始与终止频率，并设置相应的RBW 和VBW 。
综测仪CMW500频谱分析仪 R&S FSQ 2610dB 衰减器UE屏蔽盒带阻滤波器在设置频率时，如果遇到UE的发射频段，是需要将其规避的。
规避的范围是：上下边带频率的基础上+/-(Δf OOB+MBW/2), MBW就是Table 6.6.3.1.3-2中的Measurement Bandwidth测试带宽，即频谱仪的解析带宽，也就是RBW。
如B3，20M 带宽，19575频点，载波频率为1747.5MHz，信道实际带宽为1737.5M~1757.5M，Δf OOB为25M，MBW为1M,实际测试杂散的保护带为1712MHz～1783MHz；2）设置线损: 在频谱仪上AMPT软键下设置。
3）按下SWEEP软建，设置sweep time 为6s左右，sweep point为90004）按下Trace软建，设置Trace为Max hold，Max hold为最差状况，如果Max hold没有问题的话，肯定可以通过的，检波方式为RMS；如果Max hold方式不同通过的话，需要对不通过的点采用手动验证，trace方式改为clear/write，这样还是不过的话，就是杂散招标了。
5）更改信道，重复上述操作步骤，直至3个信道都测试完成。
7. 注意事项1）认证机构设置：检波方式为RMS检波、trace方式为clear/write2）目前，实验室没有10M以上的带阻，所以LTE在测试杂散的时候一般采取的方法是：5M（带阻调到-40一下）、10M（带阻调到-20一下）加入带阻，15M、20M不加入；但是，由于带阻是频繁切换的，自动化又是连续的，频繁调带阻很费时间，所以，目前也可以采取所有带宽都不加带阻的方法，一气儿用自动化测完，但不加带阻测试时，可能会出现部分频点失真如果有FAIL点，在通过加入带阻滤掉载波，使仪器的动态范围可以满足测试，手动验证即可。
3）测试需重点关注的就是测量带宽，这里的测量带宽指的是频谱仪的解析带宽，即RBW。
不同频率范围所对应的值是不同的，需注意，否则，手动验证时会影响测试结果。
4）需要测量的插损：综测仪到UE之间的插损频谱分析仪到UE之间的插损二、UE共存带内的杂散辐射带（6.6.3.2）1. 指标含义UE共存发射杂散是指：在协议定义内的共存的频带系统内产生的一些有特殊要求的发射机传导杂散。
2. 测试目的UE的杂散可能落到其他共存系统的接收频段内，造成其他共存系统的干扰，为了验证UE发射的信号不能引起共存系统不可接受的干扰而启动该项测试。
3. 测试配置Table 6.6.3.2.4.1-1: Test Configuration Table4. 协议要求Table 6.6.3.2.5-1: Spurious emission band UE co-existence limits5. 环境及组网和测发射机杂散的环境和组网相同，这里不再赘余。
6. 测试步骤和测发射机杂散的步骤一样，这里不再赘余。
7. 注意事项1）.测试方法和组网虽然与发射机杂散一样，但是频率范围的选择是由差别的。
例如，以LTE B3为例，与其共存的频段有E-UTRA Band 1, 3, 7, 8, 20, 33, 34, 38，对于共存的B1来说，选择的测试频率范围是FDL_low ~ FDL_high，即：2110MHz~2170MHz,在这个频率范围内，杂散小于-50dBm。
2）.依照协议NOTE 2: For measurement conditions at the edge of each frequency range, the lowest frequency of the measurement position in each frequency range should be set at the lowest boundary of the frequency range plus MBW/2. The highest frequency of the measurement position in each frequency range should be set at the highest boundary of the frequency range minus MBW/2. MBW denotes the measurement bandwidth defined for the protected band.但GTR自动化工程并没有按照上述协议所说：测试的低频率位置是选在上表中的频带下边界基础上加MBW/2，测试的高频率位置是选在上表中的频带上边界基础上减MBW/2。
而是直接按照1中描述的那样。
其实，自动化测的范围更大。
三、额外的杂散辐射（6.6.3.3）1.指标含义UE在发射时很可能在那些额外场景下，产生对其他传输信道和系统的杂散信号。
额外的杂散辐射就是体现在额外规定范围内的频段上，这种“额外的”主要体现在一个网络信号参数NS上。
2. 测试目的为了保证UE不能在这些额外场景下的频段内产生对其他信道或是系统有太大的干扰。
3. 测试配置协议定义的额外要求主要是如下几个NS值：NS_05；NS_07；NS_08；NS_09。
测试时针对这些NS值来设置测试参数。
Table 6.6.3.3.4.1-1: Test Configuration Table(network signalled value “NS_05”)Table 6.6.3.3.4.1-2: Test Configuration Table (network signalled value "NS_07")从以上几个表中的要求可以看出，在NS_05；NS_07；NS_08；NS_09这几项时，分别对应于BAND1;BAND13;BAND19;BAND21。
所以我们在测试额外杂散时也要注意在不同的NS值下只测试以上相对应的BAND即可。
4. 协议要求Table 6.6.3.3.5.1-1: Additional requirements (PHS) test requirements（NS-05）NOTE 1: Notes in the tables shall be reviewed after June 2012 because of PHS band operation changeNOTE 2: For measurement conditions at the edge of each frequency range, the lowest frequency of the measurement position in each frequency range should be set at the lowest boundaryof the frequency range plus MBW/2. The highest frequency of the measurement positionin each frequency range should be set at the highest boundary of the frequency rangeminus MBW/2. MBW denotes the measurement bandwidth (300 kHz).Table 6.6.3.3.5.2-1: Additional requirements (network signalled value “NS_07”)NOTE: For measurement conditions at the edge of each frequency range, the lowest frequency of the measurement position in each frequency range should be set at the lowest boundary ofthe frequency range plus MBW/2. The highest frequency of the measurement position ineach frequency range should be set at the highest boundary of the frequency range minusMBW/2. MBW denotes the measurement bandwidth (6.25 kHz).Table 6.6.3.3.5.3-1: Additional requirements (network signalled value “NS_08”)NOTE: For measurement conditions at the edge of each frequency range, the lowest frequency of the measurement position in each frequency range should be set at the lowest boundaryof the frequency range plus MBW/2. The highest frequency of the measurement positionin each frequency range should be set at the highest boundary of the frequency rangeminus MBW/2. MBW denotes the measurement bandwidth (1 MHz).NS_09”)Table 6.6.3.3.5.4-1: Additional requirements (network signalled value “NOTE 1: For measurement conditions at the edge of each frequency range, the lowest frequency of the measurement position in each frequency range should be set at the lowest boundaryof the frequency range plus MBW/2. The highest frequency of the measurement positionin each frequency range should be set at the highest boundary of the frequency rangeminus MBW/2. MBW denotes the measurement bandwidth (1 MHz).NOTE 2: To improve measurement accuracy, A-MPR values for NS_09 specified in Table 6.2.4.3-1 in sub-clause 6.2.4 are derived based on both the above NOTE 1 and 100 kHz RBW.5. 环境及组网与发射机杂散一样，这里不在赘余6. 测试步骤与发射机杂散一样，这里不在赘余四、发射机互调（6.7）1.指标含义在与UE发射频段临近范围内的干扰信号，会和UE发射机发射出来的信号进行调制，产生交调产物，这些产物可能会落到UE或其他终端的接收频段内，对他们产生影响。
