不锈钢玻璃栏杆施工方案

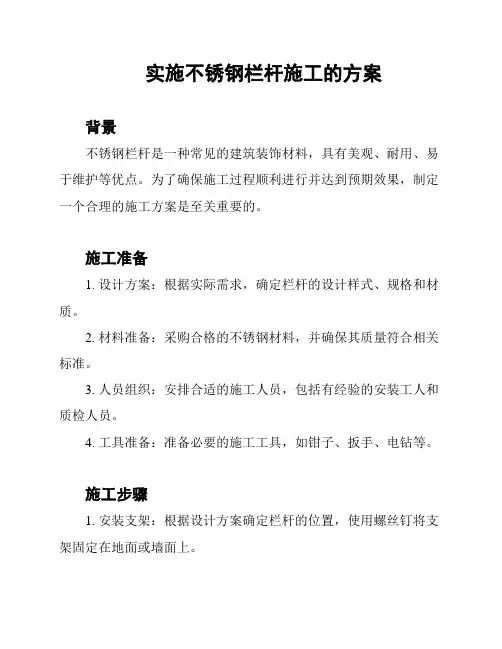

实施不锈钢栏杆施工的方案
实施不锈钢栏杆施工的方案背景不锈钢栏杆是一种常见的建筑装饰材料，具有美观、耐用、易于维护等优点。
为了确保施工过程顺利进行并达到预期效果，制定一个合理的施工方案是至关重要的。
施工准备1. 设计方案：根据实际需求，确定栏杆的设计样式、规格和材质。
2. 材料准备：采购合格的不锈钢材料，并确保其质量符合相关标准。
3. 人员组织：安排合适的施工人员，包括有经验的安装工人和质检人员。
4. 工具准备：准备必要的施工工具，如钳子、扳手、电钻等。
施工步骤1. 安装支架：根据设计方案确定栏杆的位置，使用螺丝钉将支架固定在地面或墙面上。
2. 制作栏杆：根据设计要求，将不锈钢材料切割成合适的长度，并采用焊接或螺栓连接等方式进行组装。
3. 安装栏杆：将制作好的栏杆与支架连接，确保其牢固稳定。
4. 完善细节：对栏杆进行调整，确保其水平、垂直和与地面平行。
5. 质量检查：对施工完成的栏杆进行全面检查，确保质量符合相关标准和设计要求。
安全措施1. 使用个人防护装备：施工人员应佩戴安全帽、手套和防护眼镜等个人防护装备。
2. 确保施工区域安全：在施工过程中，应设置警示标志，并确保施工区域的安全，防止他人误入。
3. 定期检查设备：定期检查使用的工具和设备，确保其正常运行，避免意外事故的发生。
施工注意事项1. 按照设计方案进行施工，确保栏杆的外观和功能符合预期。
2. 注意使用合适的施工方法和工具，以确保施工质量。
3. 定期与相关人员沟通，解决施工过程中的问题和困难。
4. 根据实际情况调整施工进度，确保施工计划的顺利进行。
施工验收1. 完成施工后，进行全面验收，确保栏杆的质量和安装效果符合预期。
2. 与相关部门或业主进行沟通，解决可能存在的问题和改进意见。
以上是不锈钢栏杆施工的方案，通过合理的准备、施工步骤和安全措施，可以确保施工的顺利进行，并达到预期的效果和质量要求。

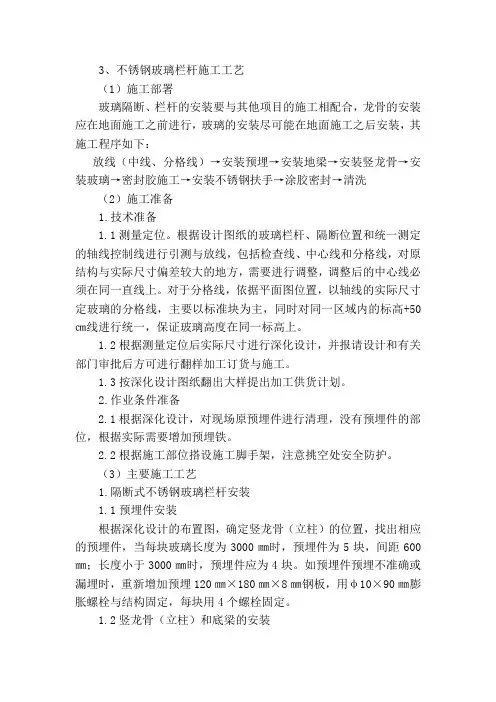

不锈钢玻璃栏杆施工工艺
3、不锈钢玻璃栏杆施工工艺（1）施工部署玻璃隔断、栏杆的安装要与其他项目的施工相配合，龙骨的安装应在地面施工之前进行，玻璃的安装尽可能在地面施工之后安装，其施工程序如下：放线（中线、分格线）→安装预埋→安装地梁→安装竖龙骨→安装玻璃→密封胶施工→安装不锈钢扶手→涂胶密封→清洗（2）施工准备1.技术准备1.1测量定位。
根据设计图纸的玻璃栏杆、隔断位置和统一测定的轴线控制线进行引测与放线，包括检查线、中心线和分格线，对原结构与实际尺寸偏差较大的地方，需要进行调整，调整后的中心线必须在同一直线上。
对于分格线，依据平面图位置，以轴线的实际尺寸定玻璃的分格线，主要以标准块为主，同时对同一区域内的标高+50㎝线进行统一，保证玻璃高度在同一标高上。
1.2根据测量定位后实际尺寸进行深化设计，并报请设计和有关部门审批后方可进行翻样加工订货与施工。
1.3按深化设计图纸翻出大样提出加工供货计划。
2.作业条件准备2.1根据深化设计，对现场原预埋件进行清理，没有预埋件的部位，根据实际需要增加预埋铁。
2.2根据施工部位搭设施工脚手架，注意挑空处安全防护。
（3）主要施工工艺1.隔断式不锈钢玻璃栏杆安装1.1预埋件安装根据深化设计的布置图，确定竖龙骨（立柱）的位置，找出相应的预埋件，当每块玻璃长度为3000㎜时，预埋件为5块，间距600㎜；长度小于3000㎜时，预埋件应为4块。
如预埋件预埋不准确或漏埋时，重新增加预埋120㎜×180㎜×8㎜钢板，用φ10×90㎜膨胀螺栓与结构固定，每块用4个螺栓固定。
1.2竖龙骨（立柱）和底梁的安装支座安装调整完毕后就可以开始竖龙骨、底梁的安装。
安装前应先检查其加工是否正确、合格，运输及搬运过程中是否导致钢构件弯曲，如发现上述情况应立即更换新钢件，否则将导致对整体隔断有不良影响。
先安装焊接碳钢构件竖龙骨，安装时必须严格按照节点图和安装图纸的尺寸、规格和位置中心线安装，并保证竖龙骨深槽口方向一致。
玻璃栏杆施工方案
玻璃栏杆施工方案背景随着城市化进程的加速，很多城市的建筑物都采用了现代化的建筑设计，这些建筑物多数是高楼大厦和商业建筑。
为了确保建筑物的安全和美观性，玻璃栏杆逐渐成为了现代建筑中一种常见的栏杆类型。
因此，本文将介绍玻璃栏杆施工方案，以帮助施工工人更好地完成施工任务。
施工材料•玻璃•不锈钢轮廓杆•不锈钢把手•不锈钢支撑杆•不锈钢玻璃卡•胶水施工步骤第一步：准备工作在施工开始前，需要对施工场地进行清理，确保不会有杂物影响施工进度。
同时，施工人员需要穿戴适当的安全装备，保证安全施工。
第二步：安装不锈钢轮廓杆将预制好的不锈钢轮廓杆依照施工图纸上的位置进行安装，将其固定在墙壁上。
第三步：安装不锈钢支撑杆在不锈钢轮廓杆上方的位置，安装适当数量的不锈钢支撑杆，并确保其位置与施工图纸上的标示一致。
第四步：固定玻璃将预制好的玻璃嵌入不锈钢轮廓杆中，并使用不锈钢玻璃卡将其固定。
第五步：安装不锈钢把手在玻璃栏杆的两侧，安装不锈钢把手作为扶手，以方便人们的使用。
第六步：固定玻璃连接件根据玻璃栏杆的长度和需要的承重能力，安装玻璃连接件和固定件，以固定玻璃。
第七步：充填胶水在固定好的轮廓杆、支撑杆和玻璃连接件之间，使用特制的胶水进行填充和固定，以确保结实和稳定。
注意事项在施工过程中，需要注意以下几点：•必须使用具有防爆作用的钢化玻璃。
•玻璃的尺寸和厚度必须符合相关的国家标准。
•轮廓杆、支撑杆和玻璃卡必须使用优质的不锈钢材料。
•施工过程中必须使用安全防护措施，避免意外事故。
•施工过程中应注意环保要求，避免过多的建筑废弃物。
玻璃栏杆是现代建筑中常见的栏杆类型，其安全性和美观程度都深受人们的喜爱。
本文介绍了玻璃栏杆施工方案，并提供了施工步骤和注意事项。
希望能帮助施工人员更好地施工、保证建筑安全。
不锈钢玻璃栏板的施工方法
不锈钢玻璃栏板的施工方法引言不锈钢玻璃栏板是现代建筑中常见的一种栏杆材料，具有美观、耐用、安全等优点。
其施工方法对于保证栏杆的坚固稳定性和使用寿命至关重要。
本文将介绍不锈钢玻璃栏板的施工方法，包括材料准备、安装步骤和注意事项。
一、材料准备1. 不锈钢：选择优质的不锈钢材料，通常为304或316型不锈钢，具有耐腐蚀、耐候性强的特点。
2. 玻璃：选择8-12毫米厚度的钢化玻璃，确保强度和安全性。
3. 栏杆配件：包括扶手、连接件、螺丝等，根据设计要求和实际情况选择适合的配件。
二、安装步骤1. 设置基础：根据设计图纸和实际情况，在安装位置上设置好基础或支撑结构，确保稳固和平整。
2. 安装扶手：根据设计要求，将不锈钢扶手固定在支撑结构上，确保水平和垂直度，使用螺丝固定扶手与支撑结构。
3. 安装玻璃：将预先加工好的钢化玻璃放置在扶手之间的玻璃槽中，确保玻璃与扶手接触均匀，避免出现空隙。
4. 固定玻璃：使用专用的玻璃夹具或不锈钢连接件将玻璃与扶手牢固地连接在一起，确保栏杆的稳定性和安全性。
5. 检查调整：安装完成后，仔细检查整个栏杆的水平度、垂直度和稳固性，必要时进行调整和修正。
三、注意事项1. 安全防护：在施工过程中，工人需佩戴合适的防护装备，如头盔、安全鞋等，确保施工安全。
2. 玻璃保护：在搬运和安装过程中，应特别注意对玻璃的保护，避免碰撞或划伤。
3. 不锈钢保养：施工完毕后，对不锈钢表面进行清洁和保养，使用专用的不锈钢清洁剂和布进行清洁，避免使用酸性或碱性清洁剂，以免损坏不锈钢表面。
4. 定期维护：不锈钢玻璃栏板的定期维护很重要，包括清洁、检查紧固件等，以确保使用寿命和安全性。
结论不锈钢玻璃栏板的施工方法对于确保栏杆的稳固性和安全性至关重要。
正确的材料选择、施工步骤的执行和注意事项的遵守都是保证栏杆质量的关键。
我们希望本文的介绍能为相关从业人员提供一定的指导，确保不锈钢玻璃栏板的施工顺利进行。
工程不锈钢栏杆施工方案
工程不锈钢栏杆施工方案一、项目概况本工程位于XX市某大型商业综合体内，需要对商业综合体内的楼梯、走廊等部位进行不锈钢栏杆的施工。
二、施工前准备1. 安全检查：施工前需要对施工现场进行安全检查，保证施工过程中人员和设备的安全。
2. 原材料准备：按照施工图纸的要求准备好不锈钢栏杆所需的各种原材料和配件。
3. 设备准备：准备好施工所需的各种设备，如焊接设备、切割设备等。
4. 人员准备：安排好施工所需的工人和技术人员，保证施工过程中的施工质量。
5. 施工图纸：将施工图纸进行详细的检查和分析，确保施工过程中的施工要求得到满足。
三、施工工艺1. 不锈钢栏杆的制作：根据施工图纸的要求，将不锈钢管、连接件等原材料按照要求进行切割、焊接等加工处理。
2. 安装准备：在施工现场根据施工图纸的要求进行测量和标线，确定好栏杆的安装位置。
3. 栏杆安装：将制作好的不锈钢栏杆按照测量好的位置进行安装，采用螺栓等连接件固定，确保栏杆的安装牢固稳定。
4. 焊接处理：对于不锈钢栏杆的焊接接头进行处理，确保接头的质量和美观。
5. 防护处理：对于栏杆进行必要的防护处理，如抛光、防腐蚀处理等，确保栏杆的使用寿命和外观质量。
四、施工注意事项1. 安全第一：施工过程中要严格遵守相关安全规定，保证施工现场的人员和设备的安全。
2. 施工标准：严格按照施工图纸和规范要求进行施工，确保栏杆的施工质量达到要求。
3. 现场管理：保证施工现场的整洁和安全，确保施工过程中的秩序和效率。
4. 施工环境：施工过程中要注意保护好周围的环境和设施，确保施工过程中的设施得到有效的保护和维护。
5. 质量控制：对于施工过程中的每一个环节进行严格的质量控制，确保施工质量得到有效的保证。
五、施工验收1. 施工结束后对施工成果进行全面的检查和验收，确保施工质量符合要求。
2. 对不合格的部分进行整改和修复，保证施工的质量达到合格标准。
3. 进行最终的验收和交付，将工程竣工的成果交付给业主方。
不锈钢玻璃栏杆施工方案
两侧，用 M10 螺栓穿过预留
孔固定，ø76 发纹不锈钢扶手
套在 ø70 衬管上，开小孔焊接
后打磨拉丝。详见右图。
（7）花岗岩踢脚安装：
栏杆下脚玻璃内外镶贴黑色
花岗岩板 20mm 厚，立板下部
钻孔安放 ø6 梢钉，每块板至
少二个，并在安装时石材下面 涂上环氧胶插在∟65×3 不锈
扶手节点详图
钢孔内，石材上部打牛鼻孔选用 ø 3mm，铜丝挂于钢板网压筋上，调直后灌水泥
（4）踢脚石材托架安装：玻璃卡槽安装确认无误后，在∟125×10 角钢外则，
用水平仪测定踢脚石材底部标高并弹线，按线安装∟63×3 不锈钢托架和钢板网。
筑龙网
（5）钢化玻璃安装：在玻璃卡槽内安放 6mm 厚橡胶垫，将 19mm 厚钢化玻
璃放进卡槽内橡胶垫上，然后在玻璃两侧填塞橡胶条，并在∟110×70×10 一侧间隙
成品保护。
3.1.2 施工工艺
（1）放线：按深化设
计节点详图和已测定的栏
筑龙网
杆位置和标高控制线，放好
立柱与膨胀螺栓位置线，详
见右图。
（2）埋件安装：按定
位线钻孔、顶面与侧面各安
放 4-M12 膨胀螺栓，然后安
装 150mm×200mm×10mm
钢板与螺栓固定（钢板安装 前刷防锈漆二道）。
M＝PL＝2800×800＝2.24×106 N·mm W＝60167mm3 Q = M/W = 2240000/60167
= 37.23N/mm2<fg = 59N/mm2
（2）栏板自由端弹性变形计算简图见下图。
筑龙网
受力计算简图
弹性变形计算简图
△ = △1+△2 △1= PL3/3EI = 2800×8003/3×0.27×105×571583 = 11.6mm
不锈钢玻璃栏杆现场施工方法
不锈钢玻璃栏杆现场施工方法Revised by Petrel at 20211、施工准备1.1、材料及主要机具：1.1.1、不锈钢管：按施工图选用。
1.1.2、不锈钢焊条或焊丝：其型号按设计要求选用。
1.1.3、栏板玻璃采用6+1.14PVB+6双钢化夹胶玻璃，每块安全玻璃必须有3C安全标识,必须有质量证明书。
1.1.4、主要机具：氩弧电焊机、切割砂轮机、冲击电钻、角磨机、不锈钢丝细毛刷、小锤等。
1.2、作业条件1.2.1、认真审查施工图纸，必须按规范和设计要求设臵护栏，不得遗漏。
护栏高度不低于1100mm。
1.2.2、施工前应检查电焊工合格证有效期限，应证明焊工所能承担的焊接工作。
1.2.3、护栏施工必须坚持样板领路。
在样板中重点注意栏杆的形式（是否横向设臵杆件）、杆件间距、栏杆高度、栏板玻璃（是否为安全玻璃、是否应为钢化夹层玻璃）等。
2、施工工序、施工方法及技术措施2.1、安装不锈钢大横杆→安装不锈钢立杆→安装不锈钢饰条→安装固定玻璃→继续安装立杆和固定玻璃→不锈钢抛光及玻璃擦拭→验收3、主要施工方法3.1、预制不锈钢杆件。
根据安装位臵，现场加工不锈钢管杆件。
3.2、测量放线。
根据规范和设计要求，将不锈钢管的安装位臵画在结构基层上，以便确定后臵固定件的位臵。
3.3、安装加长金属膨胀螺栓并焊接钢板作为安装固定件。
注意打孔时做好成品保护，防止破坏已经完成的外墙保温系统。
加长金属膨胀螺栓必须锚固在墙体、装饰柱内，并满足锚固长度。
3.4、安装不锈钢大横杆。
先将两个不锈钢装饰套环串在大横杆上，将不锈钢大横杆焊接在钢板上。
焊接应牢固可靠。
3.5、安装第一根不锈钢立杆。
先将一个不锈钢装饰套环串在立杆上，将不锈钢立杆底部焊接在钢板上，顶部焊接在大横杆上。
焊接应牢固可靠。
3.6、安装固定玻璃用的不锈钢饰条。
将加工好的不锈钢饰条焊接在立杆上，焊接应牢固可靠。
3.7、安装玻璃栏板。
向不锈钢饰条内注胶，安装栏板玻璃。
楼梯不锈钢玻璃栏杆扶手施工方案
楼梯不锈钢玻璃栏杆扶手施工方案一、施工准备1.对现场进行勘察与测量，确定楼梯的尺寸、形状和倾斜度等情况。
2.根据楼梯的设计要求，确定不锈钢玻璃栏杆和扶手的材质、规格和颜色。
3.购买所需材料和工具，包括不锈钢材料、玻璃材料、螺丝、焊接机、打磨机等。
二、不锈钢玻璃栏杆施工步骤1.根据楼梯的形状和尺寸，将不锈钢栏杆按照要求切割成适当的长度。
2.将切割好的不锈钢栏杆进行打磨，使其表面光滑均匀。
3.安装栏杆支架，使用螺丝将支架固定在楼梯上。
4.将不锈钢栏杆与支架连接起来，使用螺丝将栏杆固定在支架上。
5.安装玻璃板，将玻璃板按照要求放置在栏杆上，并使用螺丝将其固定在栏杆上。
6.对安装好的不锈钢玻璃栏杆进行检查，确保其牢固、平整。
三、不锈钢扶手施工步骤1.根据楼梯的形状和尺寸，将不锈钢扶手按照要求切割成适当的长度。
2.将切割好的不锈钢扶手进行打磨，使其表面光滑均匀。
3.使用焊接机将不锈钢扶手与扶手支架连接起来，确保连接牢固可靠。
4.将扶手支架使用螺丝固定在楼梯上，根据要求确定固定位置和间距。
5.安装好扶手支架后，将不锈钢扶手放置在扶手支架上，并使用螺丝将其固定在支架上。
6.对安装好的不锈钢扶手进行检查，确保其牢固、平整。
四、安全措施1.施工人员必须佩戴安全帽、工作服和手套等防护用具。
2.在施工现场设置合适的警示标志，确保施工区域与行人通道分离。
3.施工区域应保持整洁，避免堆放杂物，防止工具和材料跌落伤人。
4.施工人员应按照操作规程操作工具，避免使用不当方式造成伤害。
以上为楼梯不锈钢玻璃栏杆、扶手的施工方案，施工过程中要严格按照安全规范进行，确保施工质量和人员安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、施工准备
1.1、材料及主要机具：
1.1.1、不锈钢管：按施工图选用。
1.1.2、不锈钢焊条或焊丝：其型号按设计要求选用。
1.1.3、栏板玻璃采用6+1.14PVB+6双钢化夹胶玻璃，每块安全玻璃必须有3C安全标识, 必须有质量证明书。
1.1.4、主要机具：氩弧电焊机、切割砂轮机、冲击电钻、角磨机、不锈钢丝细毛刷、小锤等。
1.2、作业条件
1.2.1、认真审查施工图纸，必须按规范和设计要求设臵护栏，不得遗漏。
护栏高度不低于1100mm。
1.2.2、施工前应检查电焊工合格证有效期限，应证明焊工所能承担的焊接工作。
1.2.3、护栏施工必须坚持样板领路。
在样板中重点注意栏杆的形式（是否横向设臵杆件）、杆件间距、栏杆高度、栏板玻璃（是否为安全玻璃、是否应为钢化夹层玻璃）等。
2、施工工序、施工方法及技术措施
2.1、安装不锈钢大横杆→安装不锈钢立杆→安装不锈钢饰条→安装固定玻璃→继续安装立杆和固定玻璃→不锈钢抛光及玻璃擦拭→验收
3、主要施工方法
3.1、预制不锈钢杆件。
根据安装位臵，现场加工不锈钢管杆件。
3.2、测量放线。
根据规范和设计要求，将不锈钢管的安装位臵画在结构基层上，以便确定后臵固定件的位臵。
3.3、安装加长金属膨胀螺栓并焊接钢板作为安装固定件。
注意打孔时做好成品保护，防止破坏已经完成的外墙保温系统。
加长金属膨胀螺栓必须锚固在墙体、装饰柱内，并满足锚固长度。
3.4、安装不锈钢大横杆。
先将两个不锈钢装饰套环串在大横杆上，将不锈钢大横杆焊接在钢板上。
焊接应牢固可靠。
3.5、安装第一根不锈钢立杆。
先将一个不锈钢装饰套环串在立杆上，将不锈钢立杆底部焊接在钢板上，顶部焊接在大横杆上。
焊接应牢固可靠。
3.6、安装固定玻璃用的不锈钢饰条。
将加工好的不锈钢饰条焊接在立杆上，焊接应牢固可靠。
3.7、安装玻璃栏板。
向不锈钢饰条内注胶，安装栏板玻璃。
玻璃安装应牢固，并尽量减少污染。
3.8、安装第二根不锈钢立杆。
依次类推，直至安装完毕。
3.9、不锈钢栏杆抛光及栏板玻璃擦拭。
3.10、验收。
安装完毕，清理干净后，按照规范要求进行自检，自检合格后报监理验收。
4、主要技术措施
4.1、施工前应先进行现场放样，并精确计算出各种杆件的长度。
4.2、按照各种杆件的长度准确进行下料，其构件下料长度允许偏差为1mm。
4.3、选择合适的焊接工艺，焊条直径，焊接电流，焊接速度等，通过焊接工艺试验验证。
4.4、脱脂去污处理：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污。
否则应选择三氯代乙烯、苯、汽油、中性洗涤剂或其它化学药品用不锈钢丝细毛刷进行刷洗，必要时可用角磨机进行打磨，磨出金属表面后再进行焊接。
4.5、焊接时应选用较细的不锈钢焊条（焊丝）和较小的焊接电流。
焊接时构件之间的焊点应牢固，焊缝应饱满，焊缝金属表面的焊波应均匀，不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。
4.6、杆件焊接组装完成后，对于无明显凹痕或凸出较大焊珠的焊缝，可直接进行抛光。
对于有凹凸渣滓或较大焊珠的焊缝则应用角磨机进行打磨，磨平后再进行抛光。
抛
光后必须使外观光洁、平顺、无明显的焊接痕迹。
5、质量标准
5.1、检查数量应符合下列规定:每个检验批的护栏应全部检查。
同时，根据分户验收要求，对每一户住宅户内护栏分别按附表1进行全数检查验收。
主控项目
5.2、材料质量：不锈钢栏杆和栏板玻璃的制作与安装所使用材料的材质、规格、数量等级应符合规范和设计要求。
检验方法：观察；检查产品合格证书、进场验收记录和性能检测报告。
5.3、造型尺寸及安装位臵应符合设计要求。
检验方法:观察；尺量检查、检查进场验收记录。
5.4、安装预埋件的数量、规格、位臵以及护栏与预埋件的连接节点应符合设计要求。
检验方法:检查隐蔽工程验收记录和施工记录。
5.5、护栏高度、间距、安装位臵必须符合设计要求。
护栏安装必须牢固。
检验方法:观察；尺量检查；手扳检查。
5.6、护栏玻璃应使用公称厚度不小于12mm的钢化夹层玻璃。
检验方法:观察；尺量检查；检查产品合格证书和进场验收记录。
一般项目
5.7、不锈钢栏杆的焊接应符合设计要求，接缝应严密，表面应光滑，色泽应一致，不得有裂缝、翘曲及损坏。
检验方法:观察；手摸检查。
5.8、护栏安装的允许偏差和检验方法应符合下表的规定。
护栏安装的允许偏差和检验方法
要点
5.9、所有构件
下料应保证准确，
构件长度允许偏
差为1mm。
5.10、构件下料前必须检查是否平直，否则必须矫直。
5.11、焊接时焊条或焊丝应选用适合于所焊接材料的品种，有出厂合格证。
5.12、焊接时构件必须放臵的位臵准确。
5.13、焊接时构件之间的焊点应牢固，焊缝应饱满，焊缝表面的焊波应均匀，不得有咬边、未焊满、裂纹、渣滓、焊瘤、烧穿、电弧擦伤、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。
5.14、焊接完成后，应将焊渣敲净。
5.15、构件焊接组装完成后，适当用手持机具磨平抛光，使外观平顺光洁。
