6.1、全空气系统与空气—水系统的分类 全空气系统分类
1. 按送风参数的数量分类
①单送风参数系统—空气处理机只处理
出一种送风参数,供一个房间或多个区 域应用,也称为单风道系统,但不是指 只有一条送风管。
②双(多)送风参数系统—处理出两
(多)种不同参数,供多个区域房间应

5
6.1、全空气系统与空气—水系统的分类 全空气系统分类
(2)空气-水诱导系统——在房 间内设诱导管(带盘管);
(3)空气-水辐射管系统——在 房间内设辐射板(供冷、采暖)
14
6.1、全空气系统与空气—水系统的分类 空气—水系统
风 机 盘 管 系 统 示 意 图
15
6-2、湿空气的焓湿图及其应用
焓湿图
焓湿图:为使房间内的空气温度达
到设计的温度参数,必须对空气进行 各种过程处理,所有的处理过程及不 同状态参数的分析、计算都离不开焓 湿图。
显热平衡
.
.
.
M s Cpts Qc.s M c CptR
送风量
.
.
Ms
Qc.s
C p (tR ts )
20
6-3、全空气系统的送风量和送风参数的确定
空调房间的热湿平衡
3.湿平衡及送风量
湿平衡
.
.
.
M s ds *10 3 M w M s dR *10 3
送风量
.
.
M
s
1000
Mw
dR ds
25
6-3、全空气系统的送风量和送风参数的确定
送风状态及机器露点
2.换气次数:
送入房间的风量与房间体积之比。 规范规定换气次数不宜小于5次/h (高大空间除外)

全空气系统与空气-水系统

全空气系统与空气-水系统

全空气系统与空气-水系统
1.全空气系统(空气处理机组)
特点:风道与机房占空间大,设备集中易于管理。

2.空气-水系统(风机盘管系统)
特点:
风道、机房占建筑空间小,不需设回风管道;
如采用四管制,可同时供冷、供热;
过度季节不能采用全新风;
检修较麻烦,湿工况要除霉菌;部分负荷时除湿能力下降。

在房间内设置风机盘管。

特点:可用于建筑周边处理周边负荷,系统分区调节容易;可独立调节或开停而不影响其它房间,运行费用低;风量、水量均可调;
风机余压小,不能用高性能空气过滤器。

适用于:客房、办公楼、商用建筑。

1.3目前国内最普遍使用的空调系统
1.普通集中式空调系统(定风量、单风道、全空气系统):商场、影剧院、宾馆大堂、体育馆等。

2.风机盘管+新风系统(半集中式系统):办公室建筑、宾馆客房等。

3.家用空调(局部空调系统):住宅、办公室等。

全空气系统工作原理

全空气系统工作原理

全空气系统工作原理
空气系统工作原理的基本原理是通过循环和处理空气来维持室内的舒适和健康环境。

下面将详细介绍空气系统工作的步骤。

1. 空气提取:空气系统中的新鲜空气通常是通过室外的通风系统提取的。

这些通风口位于房屋外墙或屋顶上,并会将室外空气引入建筑物内部。

2. 空气过滤:一旦空气进入室内,它会通过空气过滤器。

这些过滤器通常由细密的纤维网构成,可以捕捉和过滤掉空气中的灰尘、花粉、细菌和其他微粒。

3. 空气调节:空气系统会通过加热器和冷却器来调节空气的温度。

当室内温度过低时,加热器将加热空气;当室内温度过高时,冷却器将冷却空气。

4. 空气循环:空气系统通过管道将处理过的空气分发到建筑物各个区域。

这些管道的设计和布局会确保空气能够均匀地分布到每个房间。

5. 空气排放:室内空气中的湿度、二氧化碳和其他污染物会通过排气系统排出。

这些排气口通常位于浴室、厨房和其他可能产生湿气和污染物的区域。

6. 空气质量监测:一些高级的空气系统还会配备空气质量监测设备,用于监测室内空气的质量。

这些设备可以检测空气中的污染物浓度,并在需要时发出警报或自动调整系统的工作。

综上所述,空气系统通过提取、过滤、调节、循环和排放空气来维持室内的空气质量。

这些步骤确保室内空气清新、温度适宜,并降低有害物质的浓度,从而创造一个舒适、健康的生活环境。

全空气系统的主要工作原理

全空气系统的主要工作原理

全空气系统的主要工作原理

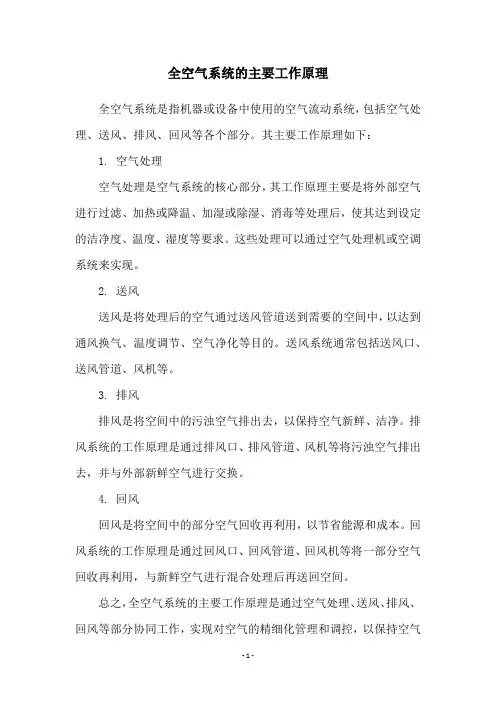

全空气系统是指机器或设备中使用的空气流动系统,包括空气处理、送风、排风、回风等各个部分。

其主要工作原理如下:
1. 空气处理
空气处理是空气系统的核心部分,其工作原理主要是将外部空气进行过滤、加热或降温、加湿或除湿、消毒等处理后,使其达到设定的洁净度、温度、湿度等要求。

这些处理可以通过空气处理机或空调系统来实现。

2. 送风
送风是将处理后的空气通过送风管道送到需要的空间中,以达到通风换气、温度调节、空气净化等目的。

送风系统通常包括送风口、送风管道、风机等。

3. 排风
排风是将空间中的污浊空气排出去,以保持空气新鲜、洁净。

排风系统的工作原理是通过排风口、排风管道、风机等将污浊空气排出去,并与外部新鲜空气进行交换。

4. 回风
回风是将空间中的部分空气回收再利用,以节省能源和成本。

回风系统的工作原理是通过回风口、回风管道、回风机等将一部分空气回收再利用,与新鲜空气进行混合处理后再送回空间。

总之,全空气系统的主要工作原理是通过空气处理、送风、排风、回风等部分协同工作,实现对空气的精细化管理和调控,以保持空气
的新鲜、洁净、适宜。

全空气空调系统原理

全空气空调系统原理

全空气空调系统原理
全空气空调系统是一种新型的空调系统,它采用了全新的工作原理,可以更加高效地进行空气循环和温度调节。

本文将对全空气空调系统的原理进行详细介绍。

首先,全空气空调系统的工作原理是基于空气的循环和温度调节。

它通过空气处理单元将室内空气吸入,经过过滤和净化后,再通过循环风机将处理后的空气送入室内。

在这个过程中,系统可以根据室内温度的变化来调节送风温度,从而实现室内温度的控制。

其次,全空气空调系统采用了新型的制冷技术。

它使用了高效的制冷剂和换热器,可以更快速地将室内空气进行降温。

与传统的空调系统相比,全空气空调系统在制冷效率上有了显著的提升,能够更加节能和环保。

另外,全空气空调系统还采用了先进的空气循环技术。

它可以通过智能控制系统实现室内外空气的循环,从而有效地改善室内空气质量。

这种循环技术不仅可以有效去除室内的异味和污染物,还可以保持室内空气的新鲜度,提高居住舒适度。

此外,全空气空调系统还具有智能化的特点。

它可以通过传感器实时监测室内外温度和湿度,根据监测结果进行智能调节,实现更加精准的温度控制。

而且,全空气空调系统还可以与智能家居系统相连,实现远程控制和智能化管理,为用户带来更加便捷的使用体验。

总的来说,全空气空调系统的原理是基于先进的制冷技术、空气循环技术和智能化技术。

它能够更加高效地进行空气循环和温度调节,提高空调系统的能效比和舒适度,是未来空调系统发展的一个重要方向。

希望本文的介绍能够帮助大家更好地了解全空气空调系统的原理和特点。

第六讲 空全空气系统和空气-水系统

第六讲 空全空气系统和空气-水系统

6.第六讲空气调节系统主要内容:系统的分类;送风量确定;新风量确定;空调系统;空气处理设备;运行调节;系统控制与选择。

本讲的内容教较多,不是很容易掌握,比较散,应采用一条主线将各节内容循序渐进的连贯起来。

这条主线就是怎样使空气调节系统达到最佳要求?怎样来达到?有哪些途径?系统的特点和作用?提出问题:什么是空气调节系统?系统有何种作用?建立空气调节系统的意义和目的?系统的节能?优化运行?在每节中一般都设置思考题,本将最后设置三个专题的论文,学生可以任选自己感兴趣的专题撰写论文。

6.1 空气调节系统的分类◆空调系统的组成1、进风部分2、过滤部分3、加热和冷却部分4、加湿和减湿部分5、送风部分6、供水部分7、热回收装置8、热源部分9、冷源部分10、控制、调节装置★按送风参数的数量分类:单参数系统→单风道;双参数系统→双风管、多区系统★按送风量是否恒定分类:定风量系统;变风量系统;★按空气处理设备的集中程度分类:集中式;半集中式;分散式;★按负担室内负荷所用的介质种类分类:全空气;全水;空气-水;冷剂;冷剂-空气;★根据空调系统使用的空气来源分类:封闭式;直流式;混合式;★按房间的控制要求分类:全空气空调系统:热风采暖系统:除尘系统:防火排烟思考研究题空调系统是如何分类的?为什么这样分类?各种类型空调系统的特点与区别?如果综合楼安装空调系统,可以采用什么类型的空调系统?6.2 全空气系统的送风量确定本节主要讨论:* 送入空气的状态及空气量的确定:以计算出的空调冷、热、湿负荷为基础;利用不同的送风和排风状态来消除室内余热余湿;维持空调房间所要求的空气参数。

☆夏季送风状态及送风量确定* 空调房间送风过程;热量平衡式;湿量平衡式。

*《规范》规定的送风温差* 空调房间换气次数* 风口速度:《规范》6.5.9、6.5.11条连接* 送风量必须满足下式:.)4(1000sRwsRcsddMhhQM-=-=∙∙∙送入空气状态变化过程分析* 由热量平衡时与式(4)关系分析,凡是位于R点以下的该过程线上的诸点直到S点,均可作为送风状态点;S点距R点愈近,送风量愈大,反之亦然;送风量小,空气处理设备与输送风道均可减小;设备小,投资减少,且运行费用相对减少;送风温度过低,送风量过小时,会使人感受到冷气流的作用,影响室内温度和湿度分布的均匀性和稳定性。

全空气系统与空气-水系统

全空气系统与空气-水系统

M s d s 103 M w M s d R 103
Ms
1000M w dR ds
送风状态的变化过程
从R变化到S点:
1000 (hR hS )
dR ds 角系数(热湿比)又可表示为 :
Qc
Mw
dR tR
R
Φ=100%
tS S D
Φ=90%
hR
hS dS
Fresh air 1
BL HU
Room CH
78
9 10
34 56
EH HS
按房间控制要求分类
全空气空调系统—有显热和潜热处理功能的系统 夏季冷却去湿,冬季加热加湿
目前用的最多
热风采暖系统,只用于采暖的全空气系统,即只有加热和加湿处 理,无冷却处理。
空气-水系统
空气和水共同承担房间的负荷(按末端设备分) 空气-水风机盘管系统 空气-水诱导器系统 空气-水辐射板系统
2. 双参数系统 空气机组里处理两个不同参数,分双风管系统和多区系统
按所使用空气的来源分
全新风系统(直流系统) 再循环式系统(又称封闭式系统) 回风式系统(又称混合式系统)
混合式空气典型举例
Exhaust air
Return air
damper 2 F1 PH HE CO
SA F2
6.2 全空气系统的送风量和送风 参数的确定
见图
全热平衡
M s hs Qc M s hR
Ms hs
Ms

Qc hR hs
ds ts
显热平衡
M s c pt s Qc,s M s c pt R
Ms

Qc,s c p (t R ts )

暖通空调专业精讲-全空气系统与空气-水系统

暖通空调专业精讲-全空气系统与空气-水系统

节流型
旁通型
诱导型
变 风 量 空 调 装 置
3、按送风参数的数量分类
单风道(参数)空调系统:机房内空气处理机组只处理一种送风参数 (温、湿度)的空气,供一个房间或区域使用 双风道(参数)空调系统:机房内空气处理机组处理两种不同送风参 数(温、湿度)的空气,供多个房间或区域使用
双风道(参数)空调系统
液体燃料: 气体燃料:
Vl——每kg液体燃料需要空气量,m3/kg Vg——每m3气体燃料需要空气量,m3/m3 ql——液体燃料热值,kJ/kg qg——气体燃料热值,kJ/kg
5.3.3 保持正压新风量
保持房间正压的新风量,等于在室内外一定压差下通过门窗 缝隙渗出的风量:
工程上常采用换气次数法。 换气次数:送入房间风量与房间容积之比。 有外窗房间,正压新风量取1~2次/h(根据窗多少取值) 无外窗和无外门房间取0.5~0.75次/h换气次数。
暖通空调
NUAN TONG KONG TIAO
单元5 全空气系统与空气-水系统 第一部分
目 录
湿空气的物理性质和焓湿图
送风状态和送风量的确定
空调新风量的确定
5.1
5.2
5.3
空调系统的分类
5.4
5.6
5.7
5.5
定风量单风道空调系统
相对湿度 空气中的水蒸汽分压力与同温度下饱和湿空气中的水蒸汽分 压力的比值
湿空气的焓 1kg干空气的焓和d kg水蒸汽的焓的总和,称为(1+d)kg 湿空气的焓。如取0℃的干空气和0℃的水焓值为零,则湿 空气的焓(kJ/kg)表达为 Tip: 从式可以看出,(1.01+1.84 d)t是与温度有关的热量,称为“显热”; 而2500 d是0℃时d㎏水的汽化热,它仅随含湿量的变化而变化,与温度 无关,故称为“潜热”。当温度和含湿量升高时,焓值增加;反之,焓值 降低。而在温度升高,含湿量减少时,由于2500比1.84和1.01大得多, 焓值不一定会增加。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

• 2)按送风量是否恒定分类
定风量系统——送风量恒定的系统 变风量系统——送风量根据要求而变化的全空气系统。 • 3)按所使用的来源分类 ① 全新风系统(又称直流系统)—全部采用室外新鲜 空气(新风)的系统,新风经处理后送入室内,消除冷 热湿负荷直接排走。 ②再循环式系统(又称封闭式系统)—全部采用再循 环空气的系统,即室内空气经处理后,再送向室内。 ③回风式系统(又称混合式系统)—一部分新风和室内 空气混合介于上述两系统之间。
• 二 空气—水系统
1. 工作原理: • 由空气和水共同承担室内冷、热湿负荷的系统。除了向室 内送入处理后的空气,还在室内设有以水为介质的未端空 气处理设备。全空气系统中为调节房间温度设有末端设备, 不算为空气——水系统 2.系统形式: (1)空气-水风机盘管系统-在房间内设风机盘管 (2)空气-水诱导系统——在房间内设诱导管(带 盘管) (3)空气-水辐射管系统——在房间内设辐射板
1.送风状态变化: 图6—2为送风吸收热湿负荷的变化过程在h- d图上的表示。 R为室内状态点。S为送风状态点。 2.角系数(热湿比)

1000 (hR hs ) dR ds
kj/kg • 根据式(6-2),(6-6)有

Qc Mw
. .
h
• 三,送风状态及机器露点 1.送风状态的确定:设计时,室内状态已知,冷负荷,湿 线段上。工程上常 负荷及 已知,送风状态点在点R, t s 温差愈大, 根据送风温差 t s t R t s 来确定S点。显然, 风量愈小。设备和管路也小,初投资与运行费低。但,小 风量会影响室内温湿度分布均匀和稳定,送风温度过低影 响舒定性。原则上,温湿度要求严格,小温差,不严格, 大温差。规范规定,送风的高度小于等于5米, t s ≯10℃,高度大于5米, t s ≯15℃。 2.机器露点:空气冷却设备可能把空气冷却到的状态点, 相对湿度9.0-95%。见图6-2D点,露点送风
3.冬季送风状态确定 • (1)负荷问题对全年应用的全空气空调系统,送风量取 夏季条件确定的送风量。需供热,热负荷主要是建筑维护 结构热负荷。当室内有稳定热源,湿源时,应扣除热源散 热量,还应考虑散热量。但当热源和湿源随机性很大时, 就不宜考虑。如商场,人多散热量和湿量很大,系统不需 加热和加湿,但在刚开门和未营业时,不同。 • (2)状态确定:图6-3为冬季需供热的空调系统在室内 状态变化过程。室内有热负荷和湿负荷,送风在室内变化 一般是减焓增湿过程,根据式(6-7) 为负值。式(62),(6-4)。(6-8)中分子项均用全热负荷或显热热 负荷取代,并取负值。
.
M s d s *10 M w M s d R *10
.
.
3
(6-5)
(6-6) • 式(6-2)(64)(6-6)都可用于确定消除室内负荷应送风量。即送风 量计算方式。
Ms
1000M w dR ds
.
• 二. 送风状态变化及角系数。
M s hs Qc M S hR
.

送风量
Ms
.
Qc h R hs
(6-2)
2.显热平衡及送风量 . • 显热平衡 . 送风量
Ms
.
M s C p t s Q c. s M c C p t R
.
.
(6-3)
Qc.s C p (t R t s )
(6-4)
3.湿平衡及送风量 • 湿平衡 : . 3 送风量:
1.定义:完全由空气来承担房间冷热湿负荷的系统 2.工作方式:向房间输送冷热空气,来提供显热,替热冷量 和热量 3.空气处理:冷却、去湿处理空气集中空调机房内空气处 理机来完成。在房间内不再进行补充冷却:但加热可在机 房或房间完成属等中空调. 4.机房、热源、冷源,机房一般设于空调房间外,如地下 室,房顶间全空气空调系统的分类和辅助用房;热、冷源 可邻近机房或较远。
5.1)按送风系数的 数量分类 • ①单系数系统—空气处理机只处理出一种送风参数,供一 个房间或多个区域应用,也称为单风道系统,但不是指只 有一条送风管。 • ②双参数系统—处理出两种不同参数,供多个区域房间应 用, • 有两种形式: • 双风道系统—分别送出不同参数的空气,在各房间按一定 比例混合送入室内; • 多区系统—在机房内根据各区的要求按一定比例混合后, 送到各个区域或房间采用多区机组。
• 4)按房间控制要求分类 • 用于消除室内显热冷负荷与潜热冷负荷的全空气系统,空 气须经冷却和去湿后送入室内。房间采暖可用同一系统增 设加热和加湿(或不加处理),也可分设采暖系统。用得 最多的一种形式,尤其是空气参数控制严格的工艺性空调 • 热风采暖系统——用于采暖的全空气系统,空气只经加热 和加湿(或不加湿)无冷却处理,只用语寒冷地区只有采 暖要求的大空间建筑物。
• 送风温度为
ts tR
.
Q h. s M SCp
.
.
• (6-9)式中 Q h.s 为室内显热热负荷,冬季送风量也可以 与夏季不同,取较大温差和小风量。热风采暖系统也可按 此原则确定送风量和送风温度,规范规定,热风宜采用 30-50℃。例6-1某空调房间室内全热冷负荷为75kw湿负 荷为8.6g/s。室内状态为25℃,60%,当地大气压力为 101.3kpw求送风量和送风状态 • 解(1)根据式(6-8)求热湿比 • =1000*75/8.6=8721kj/kg • (2)在h-d图上确定室内状态点R(附录6-1),做过程线, 线交点D为送风状态点s =90% 若采用露点送风取 线与 t℃, ds 查得 =42kj/kg =10.25g/kg ,, hs , =16 s hR =55.5j/kg, hR =11.8g/kg
第六章 全空气系统与空气——水系统
§6-1 全空气系统与空气——水系统的分类 §6-2 全空气系统的送风量和送风参数的确定 §6-3空调系统的新风景 §6-4 定风量单风道空调系统 §6-5定风量单风道空调的运行调节
• §6-1 全空气系统与空气——水系统的分类
• 一 全空气系统
• §6-2 全空气系统的送风量和送风参数的确 定
• 一.空调房间的热湿平衡
• 设有一空调房间,送入一定量经处理的空气,消除室内 负荷后排出,如图6-1,假定送入的空气吸收热量和湿量 后,水态变化为室状态,且房间温湿度均匀,排除空气参 数为室内空气参数。系统达到平衡后,全热量,显热量和 湿量均达平衡即 1. 全热平衡及送风量 . . . • 全热平衡 (6-1)
