2018-2019学年北师大版九年级物理上册第十一章简单电路单元测试卷及答案
第十一章简单电路单元测试
（时间：６０分钟满分：100分）
一、选择题(12×3分=36分) 在每个小题的选项中，只有一个选项符合题目要求，请将其字母代号填在题
．．．．．．．．．．
后的括号内
．．．．．。
1．下列用品中，一般情况下属于导体的是( )
A．钢尺B．玻璃瓶C．纸杯D．橡皮控
2．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的( ) A．电源B．开关C．导线D．用电器
第１题图第２题图第３题图第４题图
3．如图所示，电路元件及导线连接均完好，闭合开关S1 、S2 ，则（）
A．L 1 不能发光，L2 能发光B．L1 能发光，L 2 不能发光
C．L 1 、L2 都能发光D．L 1 、L2 都不能发光
4．下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是( )
A．电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的
B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C．厨房中的抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的
D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的
5．如图所示的电路，下列判断正确的是()
A．闭合开关S1、S3，断开开关S2时，灯L1、L2串联B．闭合开关S2，断开开关S1、S3时，灯L1、L2并联
C．闭合开关S1、S2断开开关S3时，灯L1亮，L2不亮D．同时闭合开关S1、S2、S3时，电源短路
6．在图甲的四幅电路图中，与图乙所示实物图对应的是()
7．一般家庭卫生间都安装有照明灯和换气扇，使用时，有时需要它们各自独立工作，有时又需要它们同时工作。
下列电路图中，符合上述要求的是()
8．由同种材料制成的两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过它们的电流的关系是()
A．I A＞I B B．I A＜I B C．I A＝I B D．无法确定
9．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表是显示的数据来反应水位升降情况．水位最低时，滑杆P随位于R 的a端处．L是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断正确的是（）A．当水位不变时，则电压表示数不变，指示灯不亮
B．当水位下降时，则电压表示数变小，指示灯变亮
C．当电压表示变大，指示灯变暗，则表明水位上升
D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线
第９题图第１０题图
10．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。
下列说法正确的是()
A．B中正电荷通过金属棒流向A，A金属箔的张角减小
B．A中的自由电子通过金属棒流向B，B金属箔的张角增大
C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
D．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
11．在如图所示的电路中，小灯泡L1和L2都标有“3 V0.25 A”的字样，电源由两节1.5 V的干电池串联而成。
当S闭合后，下列说法正确的是()
A．L1和L2都能发光B．电路发生短路
C．去掉导线b，能使L1和L2正常发光D．去掉导线b，就能使L1和L2并联
第１１题图第１２题图
12．如图所示的电路中，闭合开关S1和S2，则（）
A．灯泡L1亮，L2不亮B．灯泡L2亮，L1不亮
C．灯泡L1、L2都不亮D．灯泡L1、L2都亮
二、填空题（每空1分，共18分）
1３．用与丝绸摩擦过的玻璃棒分别靠近悬挂的轻质带电小球B和C，发现B被排斥，C被吸引，则__ __
带正电；用久的风扇扇叶上布满灰尘主要是由于风扇旋转与空气发生__ __，带电体具有__ __的性质。
１４．汽车在转弯前，司机拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为__ __，转向杆相当于电路中的__ __。
１５．如图所示，闭合开关S，电灯L1与L2的连接方式是__ __联；断开开关S，会发生的现象是__ __；电路连接的不妥之处是。
１６．如甲图电路，当开关S闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过(选填“电源”“L1”或L2)的电流，b电流表的读数应为A。
第１５题图第１６题图
１７．图是实验室常用的一种电流表，其零刻度不在表盘的最左端．当导线a、b 分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示．此时，电流是从导线（填“a”或“b”）流入电流表，其示数是A．为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“”的接线柱相连，b与标有“”的接线柱相连．
第１７题图第１９题图
１８．电路不能正常工作，电路一定发生了故障。
下面是在一本用电常识书中列出的白炽灯的常见故障与检修方法，其中“灯泡不亮”的故障现象、可能原因、检修方法如下表所示。
请在“检修方法”一栏中完成①、③两空。
关，吹出的是冷风；若闭合开关，吹出的是热风。
（两空均选填“S1”“S2”或“S1和S2”）三、作图题（每小题５分，共１０分）
２０．请根据图甲电路图，连接好图乙实物电路。
２１．请根据左边实物连接图，画出其电路图。
四、实验探究题（共３６分）
２２．在探究“串联电路中用电器两端的电压与电源两端电压的关系”时，小明同学想用图甲中的器材组成电路，其中一个电压表测量电源两端的电压、一个电压表测量某一个灯泡两端的电压，请你帮助他完成下述工作（电源电压不超过3V）．
（1）在方框内画出电路图；（４分）
（2）用笔画线表示导线，将实物图连成实验电路；（４分）
（3）正确操作后，测量电源两端电压和灯泡两端电压的两电压表示数分别如图乙a、b所示，则电源两端的电压为V，被直接测量的灯泡两端的电压为V．（４分）
（4）根据串联电路中用电器两端的电压与电源两端电压的关系得：另一个灯泡两端的电压为V．（２分）
２３．（１０分）我们知道导体都能导电，那么导体对电流是否有阻碍作用呢？不同导体导电本领一样吗？
怎样衡量导体的导电本领呢？小明设计了如图所示的电路来回答上面的问题。
(1)小明先后将a，b两根不同的合金丝接入电路中，这样做的目的是改变电路中的。
实验中，将a换成b后，应调节滑动变阻器，使电压表的示数与接a时的示数，分别观察先后接a和b 后电流表的示数，结果发现其示数，说明导体对电流__ _阻碍作用；把不同的合金丝接入电路后，观察到不同，还说明不同导体导电的本领是的。
(2)为进一步研究导体的导电本领，小明又先后将a、b两根不同的合金丝接入电路，并改变合金丝两端的电压，分别获得多组电压和对应的电流如下表所示：
其两端的电压与电流的比是的；对不同合金丝，其两端的电压与电流的比是的。
于是，我们就用电压与电流的比来衡量导体的导电本领。
(3)一根合金丝，加在它两端的电压是9 V时，通过它的电流是3 A，则该合金丝的阻值是____Ω；当加在它两端的电压为零时，它的阻值是___Ω。
24.（１２分）小明同学对串联电路电压规律进行了探究
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
（1）按图12所示的电路图连接电路.
（2）闭合开关，排除故障，用电压表测出L1两端的电压.
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A 接点，并改接到C接点上.
（4）测出AC间的电压，得出结论.
【交流与评估】
（1）在拆接电路时，开关必须.
（2）闭合开关，发现电压表示数为零，则小灯泡
的故障可能是或 .
（3）小明用上面的方法能否测出L2两端的电压？
，为什么？.
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和.此实验在设计方案上存在的不足之处是 .改进方法 .
第十一章简单电路单元测试答案
１、A ２、D ３、B ４、B ５、D６、 A ７、D ８、C９、 C １０、B １１、B12、B
１３、B摩擦吸引轻小物体１４、并联开关１５、并灯L1熄灭L2没有开关控制１６、L1 1.2１７、a0.40.6﹣１８、①更换灯泡③检查加固１９、S1S1和S2
２０、解：２１解：
２２、解：（1）从电源正极依次串联开关、灯泡回到电源负极，将一个电压表并联在电源两端，另一个灯泡并联在其中一个灯泡两端，如下图所示：
（2）因为电源电压为3V，所以电压表量程都选择0～3V的量程，从电源正极依次串联开关、两个灯泡回到电源负极，一个电压表测量电源电压，另一个电压表测量其中一个灯泡两端电压，如下图所示：
（3）根据图乙中a图可知，电压表量程为0～3V，分度值为0.1V，示数为2.8V；
根据图乙中b图可知，电压表量程为0～3V，分度值为0.1V，示数为1.6V；
因为电源电压大于灯泡两端电压，所以电源电压为2.8V；灯泡两端电压为1.6V；
（4）因为并联电路两端电压等于各部分电压之和，所以另一个灯泡两端电压为2.8V﹣1.6V=1.2V．
故答案为：（3）2.8；1.6；（4）1.2．
２３、（1）电阻值相同变化有电流不同（2）相同不同（3）3３
24、（1）断开（2）L1短路L2断路
（3）不能电压表正负接线柱接反了
（4）只做了一次实验更换不同规格的灯泡重复该实验。
北师大版九年级全册物理 第十一章 简单电路 单元测试题
第十一章简单电路单元测试题一、选择题1.下列关于电流、电压、电源说法正确的是（）A. 有电源就一定有电压和电流B. 有电流则同时有电源和电压C. 有电压时同时有电源和电流D. 以上说法都不对2.我们在连接电路时特别要避免电路发生短路，这是因为在短路时:（）A. 电源中没有电流通过B. 用电器中有很大电流通过，容易烧坏用电器C. 电源中有很大电流通过，容易烧坏电源D. 电源正常工作，但用电器不能正常工作.3.如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（）A. 用电器B. 电源C. 开关D. 导线4.如图所示的四个电路中，开关S闭合后会发生短路的电路是（）A. B.C. D.5.如图所示，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是（）A. 干木条B. 铜丝C. 塑料棒D. 陶瓷棒6.某同学要用电流表测灯泡L2电流，设计的四个电路中能达到目的是（）A. B.C. D.7.若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。
当开关S闭合后，会出现（）A. 电流表指针明显偏转B. 小灯泡发光C. 电压表指针明显偏转D. 电池被烧坏8.如图是某小区的门禁系统，内部车辆出入，能够被自动识别栏杆抬起；外部车辆出入，需要门卫用按钮将栏杆抬起。
若把车辆识别装置看作一个自动开关，按钮看作一个手动开关，下列电路图与门禁系统内部电路最接近的是( )A. B. C. D.9.下列说法正确的是（）A. 同种电荷互相吸引B. 电流表可以直接连在电源两极上C. 长度相同的两根铝线，粗的比细的电阻大D. 电路中有电流，电路两端就一定有电压10.如图所示，若要使R1、R2并联，则（）A. 只闭合S1B. 只闭合S3C. 只闭合S2、S3D. 只闭合S1、S211.刚搬新家的小超对家里卫生间的电路进行探究，发现照明灯和换气扇能同时使用，也能独立使用，图中最符合此卫生间电路特点的是（）A. B. C. D.12.如图所示电路，探究并联电路中电流的关系｡L1与L2是两个不同规格的小灯泡，闭合开关后，通过a､b､c､d四处电流的大小关系正确的是（）A. B. C. D.13.如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（）A. 金属杆B. 瓷筒C. 电阻丝D. 金属滑片14.如图所示电路中，电源电压保持不变，闭合开关S，灯泡L发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（）A. 电阻R短路B. 电阻R短路C. 灯L断路D. 灯L短路15.下列说法错误的是（）A. 摩擦起电的实质是电子从一个物体转移到另一个物体上B. 验电器的工作原理是同种电荷相互排斥C. 公路上的路灯同时亮同时灭，它们是串联在一起的D. 电荷的定向移动形成电流，电流的方向与正电荷定向移动的方向相同二、填空题16.在国际单位制中，电流的单位是________，一节新干电池的电压________V。
【精选】北师大版九年级全册物理第十一章《简单电路》测试卷(含答案)
【精选】北师大版九年级全册物理第十一章
《简单电路》测试卷（含答案）
一、选择题 (每题3分，共30分)
1．[2023·攀枝花]目前，制造手机芯片的材料主要为( )
A．导体
B．绝缘体
C．半导体
D．超导体
2．[2023·徐州]如图所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，就制成了一个简单的验电器。
将待检验的物体靠近铝箔条的一端，发现铝箔条向物体方向偏转，则说明该物体( )
A．带正电荷
B．带负电荷
C．不带电
D．带正电荷或负电荷
3．[2023·青岛期末]如图所示，把铜片、铁片插入半块橙子中，制成一个水果电池，用电压表测量它的电压。
则( )
A．橙子是用电器
B．电压表能提供电压
C．水果电池的电压为0.5 V
D．铜片是水果电池的正极
4．如图所示的电路图，完全无误的是( )
1/ 9。
九年级物理上册第十一章《简单电路》测试卷-北师大版(含答案)
九年级物理上册第十一章《简单电路》测试卷-北师大版（含答案）一、选择题(每题3分，共30分)1. 某太阳能路灯，晴天时太阳能电池板给铅酸蓄电池充电，黑夜时铅酸蓄电池让路灯发光，铅酸蓄电池充电的电路如图所示，则晴天充电时，铅酸蓄电池相当于电路中的()A．电源B．开关C．导线D．用电器(第1题)(第3题)2. 我们对生活中一些“电”常识的了解必不可少，下列描述中的数据符合事实的是()A．一节新干电池的电压为2 VB．家用洗衣机工作时的电流约为1 AC．我国的家庭电路的电压为380 VD．手机电池的电压为220 V3. 如图所示的是实物电路，关于其电路图的画法正确的是()4. 两根用餐巾纸摩擦过的吸管靠近时相互排斥，该现象说明()A．摩擦创造了电荷B．两吸管带有同种电荷C．带电体可以吸引轻小物体D．两吸管带有异种电荷5. 下列关于导体、半导体和超导体的说法不正确的是()A．超导体的导电性能非常好，可以用作白炽灯的灯丝B．油罐车的尾部拖着的链条必须是导体C．发光二极管的核心材料是半导体D．导体容易导电是因为导体内有大量可以自由移动的电荷6. 小强同学在探究串联电路电压规律的实验中，按图示连接好了电路，闭合开关S后，观察发现灯泡L1亮、L2不亮，调节变阻器的滑片，灯泡L1的亮度发生变化，但灯泡L2始终不亮，出现这一现象的原因可能是()(第6题)A．L2断路B．滑动变阻器断路C．L2短路D．滑动变阻器短路7. 常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。
若用灯泡L发光模拟手机解锁成功，则选项中符合要求的模拟电路是()8. 如图所示，当开关闭合后，两只小灯泡均发光且L1比L2亮，下列说法中正确的是()A．通过L1的电流大于通过L2的电流B．电路中的电流是由正电荷的定向移动形成的C．干电池对外电路供电时将电能转化为化学能D．金属导线中自由电子定向移动的方向与电流方向相反(第8题) (第9题)9. 如图所示，当一个带负电的物体甲靠近置于绝缘支架上不带电的金属导体乙时，乙的a端带正电，b端带负电。
九年级物理全册第十一章《简单电路》测试卷-北师大版(含答案)
九年级物理全册第十一章《简单电路》测试卷-北师大版（含答案）一、单选题1．如图所示下列选项中，与电路图对应的实物连接图是（）A．B．C．D．2．临沂是“中国物流之都”，仓储管理尤为重要。
某仓库管理员设计了一个电路，确保无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮。
下列四种设计，最佳的是（）A．B．C．D．3．两个悬挂的泡沫球发生相互作用如图所示，下列说法中正确的是（）A．两球一定带异种电荷B．两球可能均不带电C．两球一定带同种电荷D．可能一球带电，另一球不带电4．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。
下列说法正确的是（）A．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大B．A中的自由电子通过金属棒流向B，B金属箔的张角增大C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD．B中正电荷通过金属棒流向A，A金属箔的张角减小5．下列电路中电压表测量R2两端电压，且电路连接正确是（）A．B．C．D．6．下列物品具有导电属性的是（）A．塑料学生尺B．擦字橡皮C．食用油D．铜钥匙7．如图所示的线路板上有4根合金丝可供选择，横截面积S a=S b=S c＜S d。
为了探究导体电阻大小与导体材料的关系，应选择的合金丝是（）A．a与c B．b与c C．a与b D．b与d8．如图是滑动变阻器的结构和接入电路的示图，当滑片P向右滑动时，接入电路的电阻变小的是（）A．B．C．D．9．某种电子测温枪靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪的显示屏显示被测者温度；在环境光线较暗看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；在测温开关S1断开时，闭合开关S2，灯泡L不发光，关于热敏电阻R与补光灯泡L在电路中的连接方式，下列的电路符合要求的是（）A．B．C．D．10．如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排査故障。

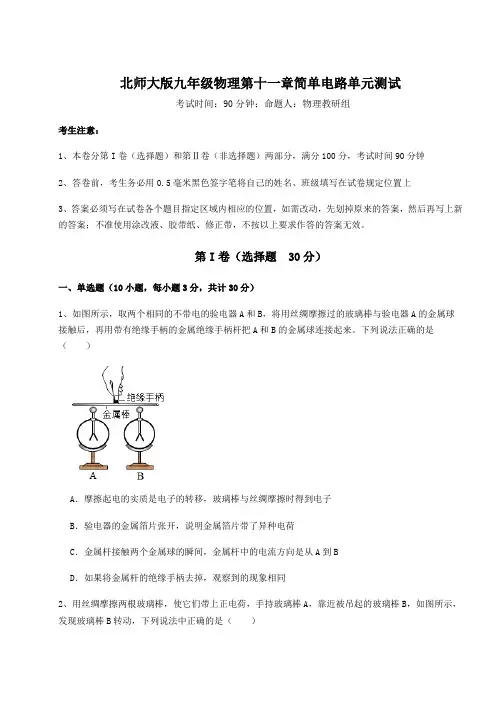

精品试卷北师大版九年级物理第十一章简单电路单元测试试题(含详细解析)
