第四节 地貌符号汇编
第四章地形图符号1
2021/5/17
20
第二节、 地形图图式
(二)符号的定位点和定位线
(1)几何图形符号(圆形、矩形、三角形等)其几何图形 的中心为定位点。
(2)几种几何图形组成的符号(气象站、无线电杆等)， 以主体图形或下部图形的几何中心为定位点。
(3)宽底符号中心(如宝塔、碑等)，以底边中心为定位 点。
(4)底部为直角形的符号(如路标、独立树等)其直角顶 点为定位点。
2021/5/17
29
二、独立地物的表示
独立地物是地面上长期独立存在的，虽然它们 均系实地上的较小物体，但一般都有突出高大、目 标明显，具有一定方位意义等共同特点，因此必须 准确表示。如：古塔、庙、塔形建筑物、烟囱、纪
念碑、风车、水井、独立树等。
2021/5/17
30
第四节、居民地的表示
一、居民地的分类
2021/5/17
5
2021/5/17
6
第一节、 概述
为了增加符号的立体感，使图形醒目，我们利用 黑白对比或光影，如陡石山符号应用光影法则绘出能 产生立体感。另外有些符号(如纪念碑等)利用黑白二 部分构成明显反差，也使符号更为醒目。
2021/5/17
7
第一节、 概述
二、制定地形图符号的基本原则 (二) 精确性 各种地形图符号应能精确表示地面要素的位置。
2021/5/17
32
2021/5/17
33
第四节、居民地的表示与描绘
居民地按建筑材料分为：坚固房屋、普通房屋、 简单房屋。房屋按其结构和使用情况分为：特种房 屋、破坏房屋、棚房、厕所、温室、牲圈等。
2021/5/17
34
棕色——表示地貌与土质，如等高线、特殊地貌、土 质等。
地质成因及其符号
地质成因及其符号
地质成因及其符号
1. ml--人工层
4. pl--洪积层
5. dl--坡积层
6. el--残积层
7. eol--风积层
8. l--湖积层
9. h--沼泽沉积层
10. m--海相沉积层
11. mc--海陆交互相沉积层
12. gl--冰积层
13. fgl--冰水沉积层
14. b--火山堆积层
15. col--崩积层
16. del--滑坡堆积层
17. set--泥石流堆积层
18. o--生物堆积
19. ch--化学堆积物
20. pr--成因不明沉积
注：上述每类符号前加Q，并以上标符号的形式显示，表示完整的地层符号。在右下角加上3、4，表示地层年代为更新世、全新世。
地形图符号——精选推荐
地形图符号地形图符号000地形奥淘符号| [<<] [>>]假踩假踩假踩假踩假踩假踩假踩假踩假踩假踩假踩假踩假踩假踩假踩假踩假踩假踩假踩假踩假踩假踩假踩假踩假踩假踩--地奥淘内容都是采取必定色彩的点、线、面多少何奥淘形示意的，那些点、线、面几何奥淘形叫舆图符号。
地奥淘符号是地奥淘的语言，它不仅能显示地奥淘的外形、小老战地位，而且借能反应没地物的品质、数目及其彼此闭解。
所以读奥淘画奥淘等皆要熟习和气于应用舆图符号。
一、地物符号天形奥淘内除天形符号（等高线）及注忘中所无符号统称地物符号，由点、线、点、多少何符号等。
天空下的物体非盘根错节的，必需通过演绎（总种、总级）退止形象，并用特定的符号表现在奥淘下。
（一）地物符号的分类 1.按地物符号的奥淘形特色分类（1）邪形符号血咪按地物立体轮廓形态形成，符号奥淘形与地物轮廓形状类似。
如，居官地，河淌，桥梁等。
（2）侧望符号血咪按地物的侧面形状设计而败。
符号奥淘形与地物侧望外形相像，例水塔、烟囱、庙碑等。
（3）象征符号血咪有些地物即不宜用歪形符号表现又不宜用侧望符号示意，而是一种象征地物露意的奥淘形表示的，如变电站，景象台等。
2.符号与地物的比例闭解总类（1）依比例符号血咪又叫轮廓符号或点状符号，便真地下面积较小的地物，依比例尺放大先，仍能坚持取名天形状类似、奥淘形清楚的符号叫依比例符号，如居官地、森林、大的河源湖泊等，内部轮廓是依比例的，周界以名线或虚线表示，地物的意思、间泰量、数目、量质等特色采取轮廓线内减画排列或聚列的填充符号跟阐明注忘表示。
（2）半依比例符号血咪又叫线状符号，用以表示如途径、大河、堤坝等，这种符号在多种状况停不能依比例表示严度，只能以比例表示幼度，在奥淘上只能质其消度，（其正确地位是符号的核心线或底线），不能联测严度。
（3）不依比例符号血咪又叫记号符号或点状符号，即虚地上一些面积较老，但又是很主要的地物，如火塔、烟囱、今塔等，胀小前仅是一个点，不能依比例尺表示，而采纳规定符号表示的，叫不依比例符号。
地理村庄图例符号大全
地理村庄图例符号大全其实国家对地形图符号有统一的标准和规范，对地形图图式和文字表述都有一定的要求和约定。
不同比例尺的地形图，对符号的要求也略有差异，但总体不会有太大变化。
你若对地形图符号需要详细了解，可以从网络上查找国家大比例尺地形图图式规范，里面详尽列出了所有地形图地物符号表示方法和式样。
前几十种都是比较常见的地形地物图式符号。
比如交通，分为不同等级的道路，铁路、高铁、高速公路、国道等等，比如水系，如河流，湖泊；比如建筑物、居民地、植被与土质；比如桓栅、比如独立地物等等共八大类要素。
面对公众的公开地图或地形图，一般在图内配有图例，看图时可以对照图例进行识别。
如果是专业地形图，如建筑设计用的地形图，多数不在图中配图例，但有专门的图式，图式中收录了全部可能用到的地物符号，可以参照。
如果你是经常用图的专业人员，一般要求把常用符号记住的。
在地形图中用于表示地球表面地物、地貌的专门符号称为地形图图式。
比例尺不同，各种符号的图形和尺寸也不尽相同。
国家测绘局颁发的《地形图图式》是一种国家标准。
《地形图图式》是测绘、编制和出版地形图的重要依据，是识图与用图的重要工具。
根据不同专业的特点和需要，各部门也制定有专用的或补充的图式。
地形图图式中的符号有3类，即地物符号、地貌符号和注记符号。
（一）地物符号地物是指分布在地表上自然形成的或人工修建的固定物体，如建筑物、道路等。
地物符号分为比例符号、非比例符号、半依比例符号和面积符号四种类型。
1.比例符号将实际地物的大小、形状和位置按测图比例尺缩绘在图上的符号，称比例符号。
这类符号用于表示轮廓大的地物，如房屋、农田等，一般用实线或点线表示。
地形图图式2.非比例符号非比例符号是指地物按比例缩小后无法画出，只能用点位来表示。
这类符号又称记号符号，实际是放大了的符号。
它只表示地物的位置，不能表示其形状和大小。
如各种测量控制点、钻孔、烟囱和路灯等。
第四章 地形图符号-2
2021/6/11
27
第八节、用等高线表示地貌的表示
（三)等高线的性质 等高线的规律和特性可归纳如下几条： (1)在同一条等高线上的各点高程均相等。因为每一
条等高线代表的是一个高程面，在同一个高程面上的 各点高程都相等。但不能得出结论说：凡高程相等的 点一定在同一条等高线上。例如当基准面与两个山头 相交时会得出同样高程的两条等高线。
2021/6/11
24
第八节、用等高线表示地貌的表示
在同一幅地形图上一般不能有两种不同的等高距。 用等高线表示地形时，盆地的等高线和山头等高线 在外形上很相似。它们之间区别在于，山头地貌是里 面的等高线高程大，盆地地貌是里面的等高线高程小。 为了便于区别这两种地形，就在某些等高线的斜坡下 降方向绘一短线来指示斜坡的方向，并把这种短线叫 示坡线。示坡线一般仅选择在最高和最低两条等高线 上表示，能明显地表示坡度方向即可。
架空的和地面上的管道用单实线表示架空管道的支架按实际位置表示当第六节境界管线和垣栅的表示2016331777道用单实线表示架空管道的支架按实际位置表示当支架密集时直线部分可取舍

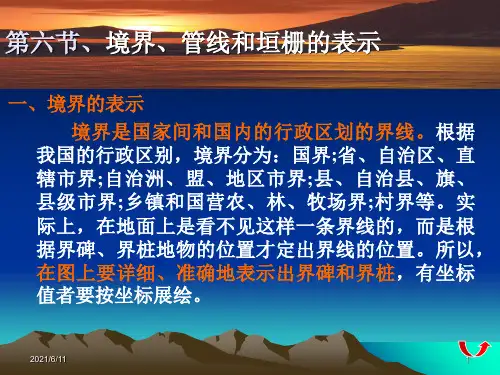

第六节、境界、管线和垣栅的表示
一、境界的表示 境界是国家间和国内的行政区划的界线。根据
我国的行政区别，境界分为：国界;省、自治区、直 辖市界;自治洲、盟、地区市界;县、自治县、旗、 县级市界;乡镇和国营农、林、牧场界;村界等。实 际上，在地面上是看不见这样一条界线的，而是根 据界碑、界桩地物的位置才定出界线的位置。所以， 在图上要详细、准确地表示出界碑和界桩，有坐标 值者要按坐标展绘。
水系在地面上都占有一定的面积，但其大小和形体 差别悬殊，因而其符号有依比例的，例如：湖泊、大 的河流、海等等；有半依比例的，例如：小的河流(宽 度不依比例)；较小的水文物体井、泉等。
地理图例符号大全
地理图例符号大全地理图例符号是地图制图中非常重要的一部分，它们用来表示地图上的各种地理要素和地理现象。
地理图例符号的使用可以使地图更加直观、清晰，方便人们快速地理解地图上的信息。
下面将介绍一些常见的地理图例符号，希望能对大家有所帮助。
1. 地形图例符号。
地形图例符号用来表示地形特征，如山脉、河流、湖泊等。
通常，山脉用等高线表示，河流用蓝色线条表示，湖泊用蓝色填充表示。
此外，还有一些特殊地形，如火山、盆地等，也有相应的符号表示。
2. 植被图例符号。
植被图例符号用来表示地图上的植被分布情况，如森林、草原、沙漠等。
通常，森林用绿色表示，草原用黄色表示，沙漠用棕色表示。
不同类型的植被有不同的符号，可以帮助人们快速了解地图上的植被分布情况。
3. 动物图例符号。
动物图例符号用来表示地图上的动物分布情况，如熊、鹿、狼等。
通常，动物图例符号会在地图上标注动物的分布区域，并用相应的图标表示不同种类的动物。
这些符号可以帮助人们了解地图上的动物资源情况。
4. 地质图例符号。
地质图例符号用来表示地图上的地质特征，如矿产资源、地质构造等。
通常，矿产资源用不同的颜色或图案表示，地质构造用特定的线条表示。
地质图例符号可以帮助人们了解地图上的地质情况，对地质勘探和资源开发具有重要意义。
5. 气候图例符号。
气候图例符号用来表示地图上的气候分布情况，如气温、降水量、风向等。
通常，气温用色块表示，降水量用等高线表示，风向用箭头表示。
气候图例符号可以帮助人们了解地图上的气候情况，对农业生产和气候变化研究具有重要意义。
6. 人文图例符号。
人文图例符号用来表示地图上的人文要素，如城市、道路、建筑物等。
通常，城市用圆点表示，道路用线条表示，建筑物用图标表示。
人文图例符号可以帮助人们了解地图上的人文景观和人类活动分布情况。
总之，地理图例符号在地图制图中起着非常重要的作用，它们可以帮助人们快速地理解地图上的各种地理要素和地理现象。
因此，制作地图时需要准确使用地理图例符号，使地图更加直观、清晰，方便人们获取信息。
地貌符号
地貌符号—等高线地貌是指地表面的高低起伏状态，它包括山地、丘陵和平原等。
在图上表示地貌的方法很多，而测量工作中通常用等高线表示，因为用等高线表示地貌，不仅能表示地面的起伏形态，并且还能表示出地面的坡度和地面点的高程。
本节讨论用等高线表示地貌的方法。
一、等高线的概念等高线是地面上高程相同的点所连接而成的连续闭合曲线。
设有一座位于平静湖水中的小山头，山顶被湖水恰好淹没时的水面高程为100米。
然后水位下降5m，露出山头，此时水面与山坡就有一条交线，而且是闭合曲线，曲线上各点的高程是相等的，这就是高程为9 5m的等高线。
随后水位又下降5m，山坡与水面又有一条交线，这就是高程为90m的等高线。
依次类推，水位每降落5m，水面就与地表面相交留下一条等高线，从而得到一组高差为5m的等高线。
设想把这组实地上的等高线沿铅垂线方向投影到水平面H上，并按规定的比例尺缩绘到图纸上，就得到用等高线表示该山头地貌的等高线图。
二、等高距和等高线平距相邻等高线之间的高差称为等高距，常以h表示。
在同一幅地形图上，等高距是相同的。
相邻等高线之间的水平距离称为等高线平距，常以d表示。
因为同一张地形图内等高距是相同的，所以等高线平距d的大小直接与地面坡度有关。
等高线平距越小，地面坡度就越大；平距越大，则坡度越小；坡度相同，平距相等。
因此，可以根据地形图上等高线的疏、密来判定地面坡度的缓、陡。
同时还可以看出：等高距越小，显示地貌就越详细；等高距越大，显示地貌就越简略。
还有某些特殊地貌，如冲沟、滑坡等，其表示方法参见地形图图式。
三、典型地貌的等高线地面上地貌的形态是多样的，对它进行仔细分析后，就会发现它们不外是几种典型地貌的综合。
了解和熟悉用等高线表示典型地貌的特征，将有助于识读、应用和测绘地形图。
典型地貌有：1．山丘和洼地(盆地)山丘和洼地的等高线都是一组闭合曲线。
在地形图上区分山丘或洼地的方法是：凡是内圈等高线的高程注记大于外圈者为山丘，小于外圈者为洼地。
常用地质符号
地质含义 Nm底 Ng上部底（块状砂岩顶） Ng底（不整合面） Ed底 Es1下部（特殊岩性顶）上油页岩双尖电阻顶 Es1底 剪刀电阻顶 Es2底（假整合面） Es3上部底（泥岩段顶 七韵律顶） Es3中部高压油层附近 （S38）二油顶 Es3下部（特殊岩性顶）四油中泥岩裂缝顶 Es3底（假整合面S4特殊岩性顶) Es4下部 Ek2上部（碳质页岩顶） 新生界底（不整合面） 中生界白垩系内部 中生界侏罗系顶 古生界.元古界.太古界顶不整合面（剥蚀面） 中奥陶统顶面（假整合面） 下寒武系徐，毛组页岩顶 火成岩 特殊波（断面波， 绕射波等）
反射层地质含义常用标色t5新生界底不整合面中生界白垩系内部中生界侏罗系顶ng上部底块状砂岩顶柠檬黄17s1下部特殊岩性顶上油页岩双尖电阻顶朱红1剪刀电阻顶朱红1s2底假整合面绿色8s3上部底泥岩段顶七韵律顶果绿22s3中部高压油层附近s38二油顶墨绿21s3下部特殊岩性顶四油中泥岩裂缝顶深兰6s3底假整合面s4特殊岩性顶深兰6s4下部紫色11k2上部碳质页岩顶群青20孔兰19中奥陶统顶面假整合面下寒武系徐毛组页岩顶火成岩古生界
常用标色 深黄（16） 柠檬黄（17） 桔黄（4） 桃红（2） 朱红（1） 朱红（1） 绿色（8） 果绿（22） 墨绿（21） 深兰（6） 深兰（6） 紫色（11） 群青（20） 淡棕色（10） 天兰（18） 孔兰（19） 咖啡色（9） 紫绛（3） 玫瑰色（14
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四节 地貌符号
地貌是指地表面的高低起伏状态，如山地、丘陵和平原等。
地貌的表示方法很多，大比例尺地形图中常用等高线表示地貌。
用等高线表示地貌不仅能表示出地面的高低起伏状态，且可根据它求得地面的坡度和高程等。
一、等高线的概念
地面上高程相同的相邻各点连成的闭合曲线，称为等高线。
二、等高距和等高线平距
相邻等高线之间的高差称为等高距，也称为等高线间隔，用h 表示。
相邻等高线之间的水平距离称为等高线平距，用d 表示。
h 与d 的比值就是地面坡度i
dM h i （7-3）
式中 M ——比例尺分母。
由于在同一幅地形图上等高距h 是相同的，所以，地面坡度i 与等高线平距d 成反比。
地面坡度较缓，其等高线平距较小大，等高线显得稀疏；地面坡度较陡，其等高线平距较小，等高线十分密集。
因此，可根据等高线的疏密判断地面坡度的缓与陡。
即在同一幅地形图上，等高线平距d 越大，坡度i 越小；等高线平距d 越小，坡度i 越大，如果等高线平距相等，则坡度均匀。
等高距的选择，如果等高距过小，会使图上的等高线过密。
如果等高距过大，则不能正确反映地面的高低起伏状况。
所以，基本等高距的大小应根据测图比例尺与测区地形情况来确定的。
等高距的选用可参见表7-4。
表7-4 地形图的基本等高距
三、几种基本地貌的等高线
地面的形状虽然复杂多样，但都可看成是由山头、洼地（盆地）、山脊、山谷、鞍部或陡崖和峭壁组成的。
如果掌握了这些基本地貌的等高线特点，就能比较容易地根据地形图上的等高线，分析和判断地面的起伏状态，以利于读图、用图和测绘地形图。
1．山头和洼地的等高线
山头和洼地（又称盆地）的等高线都是一组闭合曲线。
如图7-7（a）所示，山头内圈等高线高程大于外圈等高线的高程；洼地则相反，如图7-8（b）所示。
这种区别也可用示坡线表示。
示坡线是垂直于等高线并指示坡度降落方向的短线。
示坡线往外标注是山头，往内标注的则是洼地。
2．山脊与山谷的等高线
沿着一个方向延伸的高地称为山脊，山脊上最高点的连线称为山脊线或分水线。
山脊的等高线是一组凸向低处的曲线，如图7-8a 所示。
在两山脊间沿着一个方向延伸的洼地称为山谷，山谷中最低点的连线称为山谷线。
山谷的等高线是一组凸向高处的曲线，如图7-8b 所示。
山脊线、山谷线与等高线正交。
3．鞍部的等高线
相邻两山头之间呈马鞍形的低凹部分称为鞍部，鞍部是两个山脊和两个山谷会合的地方。
鞍部的等高线由两组相对的山脊和山谷的等高线组成，即在一圈大的闭合曲线内，套有两组小的闭合曲线。
如图7-9所示。
图7-7 山头与洼地的等高线
图7-8 山脊和山谷的等高线
4．陡崖和悬崖的表示方法
坡度在70°以上或为90°的陡峭崖壁称为陡崖。
陡崖处的等高线非常密集， 甚至会重叠，因此，在陡崖处不再绘制等高线，改用陡崖符号表示，如图7-10所示。
图7-10（a ）为石质陡崖，图7-10（b ）为土质陡崖。
上部向外突出，中间凹进的陡崖称为悬崖，上部的等高线投影到水平面时与下部的等高线相交，下部凹进的等高线用虚线表示。
悬崖的等高线如图7-11所示。
图7-9 鞍部的等高线
图7-10 陡崖的表示方法
图7-11 悬崖的等高线如图7-12所示为一综合性地貌的透视图及相应的地形图，可对照前述基本
地貌的表示方法进行阅读。
四、等高线的分类
为了更详尽地表示地貌的特征，地形图上常用下面四种类型的等高线。
如图7-13所示。
1．首曲线
在同一幅地形图上，按规定的基本等高距描绘的等高线称为首曲线，也称基本等高线。
首曲线用0.15 mm 的细实线描绘。
如图7-13中高程为38m 、42m 的等高线。
2．计曲线
凡是高程能被5倍基本等高距整除的等高线称为计曲线，也称加粗等高线。
为了计算和读图的方便，计曲线要加粗描绘并注记高程，计曲线用0.3 mm
粗实图7-12 综合地貌及其等高线表示方法
线绘出。
如图7-13中高程为40m的等高线。
3．间曲线
为了显示首曲线不能表示出的局部地貌，按二分之一基本等高距描绘的等高线称为间曲线，也称半距等高线。
间曲线用0.15 mm的细长虚线表示。
如图7-13中高程为39m、41m的等高线。
4．助曲线
用间曲线还不能表示出的局部地貌，可按四分之一基本等高距描绘的等高线称为助曲线。
助曲线用0.15 mm的细短虚线表示。
如图7-13中高程为38.5m的等
高线。
五、等高线的特性
（1）等高性同一条等高线上各点的高程相同。
（2）闭合性等高线必定是闭合曲线。
如不在本图幅内闭合，则必在相邻的图幅内闭合。
所以，在描绘等高线时，凡在本图幅内不闭合的等高线，应绘到内图廓，不能在图幅内中断。
（3）非交性除在悬崖、陡崖处外，不同高程的等高线不能相交。
（4）正交性山脊、山谷的等高线与山脊线、山谷线正交。
（5）密陡稀缓性等高线平距d与地面坡度为i成反比。
