物探专业生产实习-重磁法勘探部分物探专业生产实习－重磁法勘探部分一、 重磁法勘探原理 1. 重力勘探原理重力勘探的物理基础是密度，地下地质构造及矿产资源的密度（质量）分布不均匀引起的重力变化即重力异常（几百毫迦）。
地球正常重力的变化包括空间变化（可达6000毫迦）和时间变化（0.3毫迦）。
重力异常是地质体的剩余质量对测区某点上单位质量产生的附加引力的铅垂分量.2. 磁法勘探原理磁法勘探的物理基础是地球磁场和岩矿石磁性。
θϕcos ⋅=-=∆F g g g 纬度中间层高度地形零漂和重力固体潮测量值－－－相对观测情况下，ϕσδg g g g g g g h ∆∆∆-∆-∆=∆T地球磁场的主体是稳定磁场。
稳定磁场＝（中心偶极子磁场＋非偶极子磁场）(地球基本磁场T 0)＋地壳磁场（磁异常T a ）变化磁场（δT ）叠加在地球基本磁场之上。
岩矿石磁性包括磁化率k 和剩余磁化强度矢量Mr T a ＝μ0（kT 0/μ0＋M r ）·QQ 为空间因子，是一个和岩矿石与地面上各测点距离有关的量。
T T T T a δ++=0ΔT ＝T －δT －T 0＝T 测量值－δT 日变值－T 0基本磁场值，这是一个标量差。
当Ta 的值不大时（此时T 和T 0的夹角应该很小，图示角度为了示例进行了夸大），cos a T T θ∆≈二．重磁法实习内容安排1.实习目的：(1) 巩固和加深对课堂理论教学的认识和理解； (2)初步进行野外工作方法技术的基本训练，了解和熟悉重磁法勘探野外工作的全过程，掌握重磁异常资料的采集、整理及解释的基本技能；（3）掌握生产报告的编写方法；(4)培养学生实事求是的科学态度和严肃认真、不怕困难、艰苦朴素的工作作风，培养学生的团结协作精神。
2.实习任务探测工区地下是否有密度异常体或磁性体存在；对测得的重力异常和磁异常进行合理解释。
3.实习应掌握的内容：（1）测区、测网和工作比例尺的选择、测网的敷设方法。
重磁实验报告
一、实验目的1. 了解重磁法的基本原理和应用领域。
2. 掌握重磁测量仪器的操作方法。
3. 通过实际操作，学会利用重磁法进行地质勘探。
二、实验原理重磁法是利用地球磁场和重力场在地球表面的异常分布来研究地球内部结构和地壳构造的一种地球物理勘探方法。
地球的磁场和重力场是由地球内部磁性物质和密度不均匀分布引起的。
通过测量地磁异常和重力异常，可以推断出地壳结构和岩性变化。
三、实验仪器与设备1. 重磁测量仪器：高精度磁力仪、重力仪。
2. 数据采集设备：笔记本电脑、数据采集卡。
3. 测量工具：测绳、测锤、罗盘。
四、实验步骤1. 场地选择：选择合适的地形，确保测量区域的平坦度和稳定性。
2. 仪器准备：将磁力仪和重力仪放置在测量区域，检查仪器是否正常工作。
3. 数据采集：a. 按照设计好的测线进行测量，记录每个测点的磁力值和重力值。
b. 利用罗盘确定测点的方位角。
c. 使用测绳和测锤确定测点的高程。
4. 数据整理：a. 将采集到的数据导入笔记本电脑，进行初步处理。
b. 根据实验要求，对数据进行滤波、平滑处理。
5. 结果分析：a. 利用重磁数据处理软件，对处理后的数据进行二维、三维可视化。
b. 分析地磁异常和重力异常分布规律，推断地壳结构和岩性变化。
五、实验结果与分析1. 磁力异常分析：a. 通过磁力异常图，可以看出测区内的磁性物质分布情况。
b. 磁性物质的分布与地壳结构和岩性变化密切相关。
2. 重力异常分析：a. 通过重力异常图，可以看出测区内的密度不均匀分布情况。
b. 密度不均匀分布与地壳结构和岩性变化密切相关。
六、实验结论1. 重磁法是一种有效的地球物理勘探方法，可以用于地质勘探、资源调查等领域。
2. 通过本次实验，掌握了重磁测量仪器的操作方法，学会了利用重磁法进行地质勘探。
3. 实验结果表明，重磁法在地壳结构和岩性变化研究中具有重要的应用价值。
七、实验注意事项1. 在实验过程中，要确保仪器的稳定性和准确性。
吉林大学重磁勘探方法与原理实习
重磁勘探方法与原理实习指导书第三章 重力勘探重力勘探是依据重力异常特征研究地质构造和有关矿产的一种方法。
为了获得重力异常，重力勘探工作应包括：编写技术设计，准备工作，野外数据采集，室内计算与数据整理，绘制异常图和地质解释等过程。
根据地质任务，在一个地区开展面积性重力勘探工作，使工作合理，高效而又按计划进行，必须事先编写技术设计书。
技术设计书不仅可以指导具体施工，而且也是最终质量检查的依据。
在开工前必须做好下列准备工作，如根据工作任务、物理勘探前提（密度差）确定使用的仪器，测量精度及采用的工作方法和具体措施等。
§3.1 重力仪的基本原理与操作一、重力仪的基本原理本次实习所采用的重力仪主要有两种，一种是国产的系列石英弹簧重力仪，一种是加拿大生产的先达利CG-3型全自动重力仪。
（一）ZSM 型石英弹簧重力仪 该仪器是北京地质仪器厂设计并制造的，观测精度约为5.0~3.0±±g .u .，读数能力为0.1格，直接测量范围约为1400g .u .，测程范围50000 g .u .。
接近国外同类仪器水平。
仪器可分为如下几个主要部分：1.灵敏系统 位于主体结构的底部，其构造如图3.1-1。
主要部件中，除了温度补偿丝和负荷为金属外，其它均由石英制成。
主要部件由一个矩形石英框架支撑着，用一个支杆固定在密封器顶盖上。
灵敏系统的位移方式属角位移。
图3.3-1 ZSM型重力仪灵敏系统图图3.3-2 ZSM型重力仪光学1－负荷；2－摆杆；3－摆扭丝；4－主弹簧；5－测读装置示意图温度补偿框扭丝；6－读数弹簧；7－读数弹簧连杆；8－温度补偿框扭丝，9读数框架扭丝；10－测程调节弹簧；11－指示丝2.光学系统其结构见图3.1-2,它是一个长焦距显微镜，由目镜座1、目镜筒2、刻度片3、物镜4、全反射镜5、物镜6、指示丝7、聚光镜8、灯泡9等组成。
在视域中的刻度片上可见到的“亮线”就是平衡体端的指示丝在显微镜下的像，通过对亮线的观察就知道平衡体偏转的情况，当重力增大时，平衡体向下偏转一个角度，我们就可以从视域中看到亮线向右边产生一个位移，反之，当重力减小时，亮线将向左边移动。
磁法勘探实习

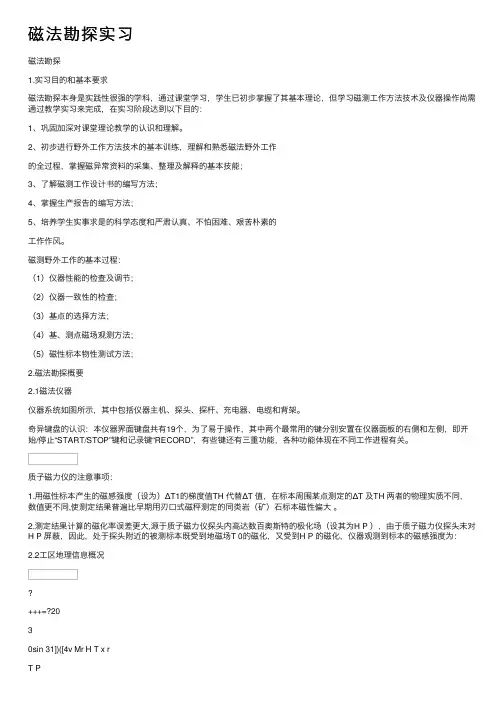

磁法勘探实习磁法勘探1.实习⽬的和基本要求磁法勘探本⾝是实践性很强的学科，通过课堂学习，学⽣已初步掌握了其基本理论，但学习磁测⼯作⽅法技术及仪器操作尚需通过教学实习来完成，在实习阶段达到以下⽬的：1、巩固加深对课堂理论教学的认识和理解。
2、初步进⾏野外⼯作⽅法技术的基本训练，理解和熟悉磁法野外⼯作的全过程，掌握磁异常资料的采集、整理及解释的基本技能；3、了解磁测⼯作设计书的编写⽅法；4、掌握⽣产报告的编写⽅法；5、培养学⽣实事求是的科学态度和严肃认真、不怕困难、艰苦朴素的⼯作作风。
磁测野外⼯作的基本过程：（1）仪器性能的检查及调节；（2）仪器⼀致性的检查；（3）基点的选择⽅法；（4）基、测点磁场观测⽅法；（5）磁性标本物性测试⽅法；2.磁法勘探概要2.1磁法仪器仪器系统如图所⽰，其中包括仪器主机、探头、探杆、充电器、电缆和背架。
奇异键盘的认识：本仪器界⾯键盘共有19个，为了易于操作，其中两个最常⽤的键分别安置在仪器⾯板的右侧和左侧，即开始/停⽌“START/STOP”键和记录键“RECORD”，有些键还有三重功能，各种功能体现在不同⼯作进程有关。
质⼦磁⼒仪的注意事项：1.⽤磁性标本产⽣的磁感强度（设为）ΔT1的梯度值TH 代替ΔT 值，在标本周围某点测定的ΔT 及TH 两者的物理实质不同，数值更不同,使测定结果普遍⽐早期⽤刃⼝式磁秤测定的同类岩（矿）⽯标本磁性偏⼤。
2.测定结果计算的磁化率误差更⼤,源于质⼦磁⼒仪探头内⾼达数百奥斯特的极化场（设其为H P ），由于质⼦磁⼒仪探头未对H P 屏蔽，因此，处于探头附近的被测标本既受到地磁场T 0的磁化，⼜受到H P 的磁化，仪器观测到标本的磁感强度为：2.2⼯区地理信息概况+++=?2030sin 31])([4v Mr H T x rT Pπµ⼯区的位置3.野外施⼯3.1基点选择基点应选在⽅便⼯作、远离⼯业设施、可长期保存的平稳的场处，即在半径2m、⾼差1m的范围内，磁场变化不超过⼯作精度的1/5（⾼精度）或1/3（低精度）。
重磁勘探课程教学实践与探索
重磁勘探课程教学实践与探索引言重磁勘探是一种常用的地球物理勘探方法，它通过测量地球重力场和地磁场的变化，来揭示地下的构造和物性信息，是石油、矿产、工程地质等领域重要的勘探手段。
在地质学、地球物理学等相关专业的课程中，重磁勘探的教学一直是一个重要内容。
由于其较为复杂的理论和技术，一些教学实践中存在着一定的问题和挑战。
本文将结合实际教学经验，探讨重磁勘探课程的教学实践与探索，旨在为相关教学工作者提供一些参考与借鉴。
一、重磁勘探课程教学的现状与问题重磁勘探作为地球物理勘探的重要手段，其理论和技术知识相对较为复杂，学生往往在学习过程中会遇到一些困难。
在课程内容方面，学生需要掌握地球重力场和地磁场的基本原理，了解重磁场的测量方法和数据处理技术，同时还需要学习地下构造和地质体的重磁响应规律等内容。
而在教学方法方面，目前一些学校往往只是停留在传统的课堂教学模式，对于实际的重磁勘探仪器操作和数据处理往往缺乏系统性的教学安排。
由于目前一些地质学院的师资力量和实验条件有限，导致一些重磁勘探课程的教学质量参差不齐，这些问题都给教学工作者带来了一定的挑战。
三、重磁勘探课程教学的未来展望重磁勘探作为地球物理勘探的重要手段，其在石油、矿产等领域的应用前景广阔。
随着我国石油矿产勘探领域的不断发展，对于重磁勘探技术的需求也在逐渐增加。
未来重磁勘探课程的教学将面临更大的挑战和机遇。
在教学内容方面，重磁勘探课程将需要更加贴近实际的勘探案例，引入更多的应用实例，让学生能够更好地理解和应用所学知识。
在教学方法方面，需要更加注重对学生实践能力的培养，加强对重磁勘探仪器操作和数据处理的训练，使学生能够在实际工作中熟练运用所学知识。
在师资队伍和实验条件方面，需要加大投入，引进更多的专业人才和仪器设备，以提高重磁勘探课程的教学质量和水平。
结语重磁勘探课程的教学实践与探索，是一个不断探索和实践的过程。
通过不断地改进和完善教学内容和方法，提高师资队伍和实验条件，将有利于提高重磁勘探课程的教学质量，培养更多的专业人才，为石油、矿产勘探领域的发展做出更大的贡献。
磁法勘探实训报告
数据处理及解释：学习数据处理的方法 和软件，掌握数据的整理、转换及绘制 图件，能够对成果进行初步解释
磁法勘探实训报告
三、实训过程
准备阶段：了解实训内容、目的和要求，准备相关资料、仪器和工具 理论学习：学习磁法勘探的基本原理和方法，了解磁力仪的构造和工作原理 仪器操作：分组进行磁力仪的操作练习，掌握仪器的安装、调试及保养方法 模拟实验：通过模拟实验，熟悉野外数据采集的流程和方法，练习测量点的布设、数 据读取及记录 实地测量：在指导教师的带领下，前往实地开展磁法勘探测量，注意安全和操作规范
本次实训主要包括磁法勘探的基本原理、仪器操作、数据采集、数据处理及解释等方面。 具体内容如下
磁法勘探基本原理：介绍磁场、磁性、 磁化等基本概念，阐述磁法勘探的原理 及方法
仪器操作：学习磁力仪的构造、工作原 理及操作方法，掌握仪器的安装、调试 及保养
数据采集：了解野外数据采集的流程和 方法，掌握测量点的布设、数据读取及 记录
数据处理：学习使用专业软件进行数据处理和分析，整理数据、绘制图件，并对成果 进行初步解释 总结交流：完成实训报告，进行成果展示和交流，总结本次实训的经验和不足
磁法勘探实训报告
四、实训结果与分析
通过本次实训，学生们掌握了磁法勘探的基本原理和方法，学会了磁力仪的操作、数据采 集、处理及解释等方面的技能。在实训过程中，学生们积极参与，认真学习，取得了较好 的成果
磁法勘探实训报告
A
对于实训过程 中出现的问题 和不足，学生 们也进行了反 思和总结，提
出了改进措施
B
例如，在实地 测量中需要注 意安全和操作 规范，数据处 理时需要更加
细致和认真等
C
这些反思和 总结将有助 于提高学生 们在未来的 学习和实践 中的能力
重磁法在石油勘探中的实践探索
重磁法在石油勘探中的实践探索石油勘探是一项复杂而关键的工作，其目的是发现和开发潜在的石油资源。
在这个过程中，各种地球物理勘探方法被广泛应用，以帮助勘探人员确定潜在的石油储量。
其中，重磁法作为一种非常有效的勘探方法，被广泛应用于石油勘探领域。
本文将探讨重磁法在石油勘探中的实践探索。
一、重磁法概述重磁法是一种地球物理学方法，利用地球的重力和磁场进行勘探。
它通过测量地球表面重力场和磁场的变化，分析地下潜在石油储层的性质和分布。
重磁法的基本原理是，地下的岩石和矿石具有不同的密度和磁性，导致地球表面的重力场和磁场发生变化。
通过收集和分析重力场和磁场的数据，勘探人员可以推断出地下的石油储量情况。
二、重磁法的优势重磁法在石油勘探中有着诸多优势。
首先，重磁法可以较为直接地检测地下石油储量的存在和分布。
重力场和磁场的变化可以准确反映地下地质构造的差异，从而揭示石油储层的位置和规模。
其次，重磁法具有较高的定量精度，可以提供准确的测量结果，为勘探人员制定合理的采油方案提供依据。
此外，重磁法成本相对较低，并且可操作性强，使得其在石油勘探中具有广泛的应用前景。
三、实践案例：重磁法在某油田勘探中的应用为了更好地展示重磁法在石油勘探中的实践效果，我们选取了某油田勘探的实际案例进行分析。
该油田位于陆地地区，地下地质条件复杂，石油储量潜力巨大，但缺乏明确的勘探目标和方案。
在该案例中，勘探团队首先利用重磁法进行了一次详细的测量，收集了大量的重磁数据。
通过对数据的处理和分析，团队发现了一处具有较高石油潜力的区域。
然后，他们组织了一次钻探活动，验证了该区域的石油储量，并获得了可观的产量。
该案例的成功证明了重磁法在石油勘探中的实用性和有效性。
通过重磁法的应用，勘探团队能够准确地发现石油储量丰富的地区，提高了油田的勘探成功率，为油田的开发提供了科学依据。
四、重磁法的发展趋势随着科学技术的不断发展，重磁法在石油勘探中的应用也在不断推进。
首先，重磁法数据的采集和处理技术不断提升，数据的精度和分辨率得到了显著提高，为勘探人员提供了更准确的勘探信息。
重磁勘探课程设计指导书
《重磁勘探》课程设计指导书编写：张春灌地球科学与工程学院2015年月11月目录第一章课程设计的目的和意义 (1)第二章单个球形在地面引起的重力异常计算公式 (2)第三章程序设计内容 (3)第四章课程设计报告格式 (4)第一章课程设计的目的和意义本课程设计是《重磁勘探》教学环节的延续（独立设课），目的是巩固所学的重力和磁法勘探的理论知识，加深对基本原理的理解，会用所学程序设计语言完成设计题目的程序编写、数据计算，利用现有绘图软件完成数据成图，对所得结果做分析研究。
第二章 单个球形在地面引起的重力异常计算公式23222323222)(34)(h Y X h R G h Y X GMh g ++=++=∆σπ球 若常数G 取6.67×10-3，剩余密度σ的单位取g/cm 3，半径R 的单位取m ，中心埋深h 的单位取m ，则重力异常Δg 的单位为mGal 。
第三章程序设计内容（1）设计多个不同空间位置的球形矿体，并用Surfer等绘图软件绘制其平面和主剖面空间位置示意图（假设地面水平）；（2）推导多个不同空间位置的球形矿体在地面引起重力异常的正演计算公式；（3）利用所推导的公式，用Matlab语言编程实现重力异常的正演计算。
第四章课程设计报告格式1、设计报告的组成课程设计报告的构成包括：（1）前置部分：封面、目录页；（2）主体部分：引言（设计目的、任务与要求等）、正文、结论、参考文献、致谢、附录。
2、编写格式2.1前置部分2.1.1封面由设计题目、班级、学号、姓名、指导教师、设计时间等部分组成。
2.1.2目录由报告的章、节、附录等的序号、名称和页码组成，采用缩进格式。
2.2主体部分2.2.1引言（设计目的、任务与要求等）简要说明设计题目的目的、意义、内容、主要任务等。
2.2.2正文正文是设计说明书的核心部分，占主要篇幅。
可以包括实验与观测方法和结果、仪器设备、计算方法、编程原理、数据处理、设计说明与依据、加工整理和图表、形成的论点和导出的结论等。
