单相智能电能表用电检查仪

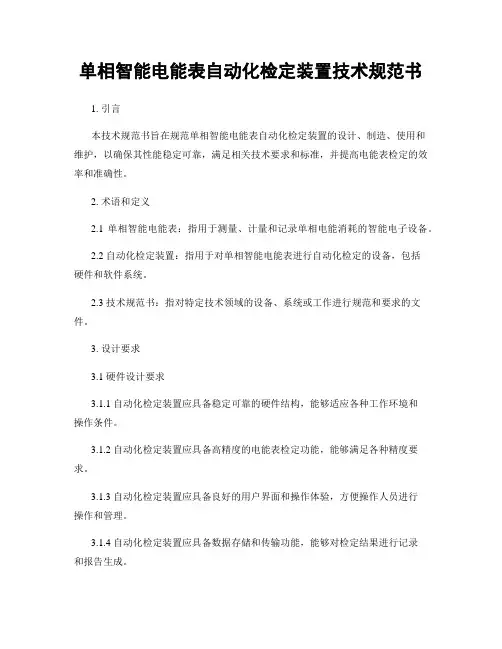

单相智能电能表自动化检定装置技术规范书
单相智能电能表自动化检定装置技术规范书1. 引言本技术规范书旨在规范单相智能电能表自动化检定装置的设计、制造、使用和维护，以确保其性能稳定可靠，满足相关技术要求和标准，并提高电能表检定的效率和准确性。
2. 术语和定义2.1 单相智能电能表：指用于测量、计量和记录单相电能消耗的智能电子设备。
2.2 自动化检定装置：指用于对单相智能电能表进行自动化检定的设备，包括硬件和软件系统。
2.3 技术规范书：指对特定技术领域的设备、系统或工作进行规范和要求的文件。
3. 设计要求3.1 硬件设计要求3.1.1 自动化检定装置应具备稳定可靠的硬件结构，能够适应各种工作环境和操作条件。
3.1.2 自动化检定装置应具备高精度的电能表检定功能，能够满足各种精度要求。
3.1.3 自动化检定装置应具备良好的用户界面和操作体验，方便操作人员进行操作和管理。
3.1.4 自动化检定装置应具备数据存储和传输功能，能够对检定结果进行记录和报告生成。
3.2 软件设计要求3.2.1 自动化检定装置的软件系统应具备稳定可靠的运行性能，能够保证检定过程的准确性和稳定性。
3.2.2 自动化检定装置的软件系统应具备完善的数据管理和分析功能，能够对检定数据进行存储、分析和统计。
3.2.3 自动化检定装置的软件系统应具备友好的用户界面和操作逻辑，方便操作人员进行操作和管理。
3.2.4 自动化检定装置的软件系统应具备数据传输和共享功能，能够与其他系统进行数据交互和共享。
4. 制造要求4.1 制造工艺要求4.1.1 制造过程应符合相关的质量管理体系要求，确保产品的质量稳定可靠。
4.1.2 制造过程应具备良好的工艺控制和质量控制措施，确保产品的一致性和稳定性。
4.1.3 制造过程应具备完善的检测和测试手段，能够对产品进行全面的检测和测试。
4.2 产品标识和包装要求4.2.1 产品应具备清晰的标识和标志，包括产品型号、规格、生产日期等信息。
4.2.2 产品应具备合适的包装，能够保护产品免受运输和储存过程中的损坏。
上海燕赵电子 YKE□-WH智能电能表 说明书
YKE□-WH智能电能表使用手册智能单相电能表使用手册上海燕赵电子科技有限公司SHANGHAIYANZHAOELECTRONICTECHNOLOGIESCO.,LTD.YKE120、YKE96-WH单相智能电度表感谢您选择YKE□-WH单相智能电度表，为了方便您选购和安全、正确、高效的使用本仪表，请仔细阅读本说明书并在使用时务必注意以下几点。
注意CAUTION：◆该装置必须有专业人员进行安装与检修◆在对该装置进行任何接线操作前、必须切断输入信号和电源；◆提供给该装置的参数需在额定范围内下述情况会导致装置损坏或装置工作的异常：◆辅助电源电压超范围◆配电系统频率超范围◆电流或电压输入极性不正确◆带电拔通信插头◆未按要求连接端子连线本手册可以在本公司的主页上下载到,同时也提供一些相应的测试软件下载。
目录一、YKE□-WH智能单相电度表使用手册 (1)1、概述 (1)2、技术参数 (1)3、编程和使用 (2)测量显示 (2)编程操作 (5)4、通迅 (9)通迅报文举例 (10)MODBUS地址信息表 (10)5、功能输出 (12)二、接线图 (13)YKE120-WH接线图 (13)YKE96-WH接线图 (14)三、常见问法： (15)四、附录 (16)YKE □-WH 智能单相电度表使用手册一、概述YKE □-WH 智能单相电度表是一种具有可编程测量、显示、数字通讯和电能脉冲输出功能的智能型电度表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。
测量精度为0.5级、实现LCD 现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU 通讯协议。
型号 外形尺寸（mm ） 测量显示辅助功能YKE120-WH 120*120*112 YKE96-WH 96*96*112有功电能 无功电能电压、 电流有功功率 、 无功功率 功率因素 、 频率单排LCD 分页显示 电能脉冲输出数字通讯二、技术参数参 数额定值 AC 100V 、400V （订货时请说明） 过负荷持续：1.2倍 瞬时：10倍/10s 功耗 <1V A(每相) 阻抗 >500k Ω电压精度 RMS 测量，精度等级0.5 额定值 AC 1A 、5A(订货时请说明) 过负荷持续：1.2倍 瞬时：10倍/10s 功耗 <0.4V A(每相) 阻抗 <2m Ω电流精度 RMS 测量，精度等级0.5 频率 40~60Hz ，精度0.1Hz功率 有功功率、无功功率，精度0.5级 电能 有功精度0.5级，无功精度1级 输 入 测 量 显 示显示可编程、切换、循环（LCD ）显示 工作范围 AC/DC 85~270V 电源 功耗 ≤5V A输出 数字接口 RS-485、MODBUS-RTU 协议 工作环境 -10~55℃ 环境储存环境 20~75℃耐压 输入/电源>2kV ，输入/输出>2kV ，电源/输出>1kV 安全绝缘输入、输出、电源对机壳>5M Ω11）辅助电源：YKE□-wh智能电度表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是AC/DC85~270V电源接口的标准产品，保证所提供的电源适用于该系列的产品，以防止损坏产品。
单相全自动电能表标准装置使用说明书
C：被检表常数。在电能脉冲校验模式，该状态下可输入被检表常数（单位imp/kWh，与内分频系数无关，但外接分频器时则应先除以外分频系数），范围1～2.6×109，默认为3600；在日计时误差校验模式，该参数无效。
n：校验圈数/校验时间。在电能脉冲校验模式，该状态下可输入校验圈数（校验圈数应设置足够多，以保证校验精度），范围1～99圈，默认3圈；在日计时误差校验模式，该状态下可输入校验时间（校验时间应设置足够长，以保证校验精度），范围1～99秒，默认20秒。
（1）外壳采用特殊铝合金材料，美观大方、结构坚固，重量轻，运输方便。
（2）装置采用分体式设计；一源二架（48表位）。
（3）装置采用单相电源供电，方便用户使用。
（4）先进的开关跟踪电源功放，既有开关功放的高效率，亦有线性功放的高质量输出。
3、装置功能
（1）多重保护系统并具有声光报警功能，高效跟踪电源以及超大规模集成电路使装置可靠性更高。
开机后装置系统会进行自检，在装置的主键盘上会显示装置型号及系统软件版本等信息。如自检正常，约3秒后显示窗口为：
电压显示窗口：0.000；
电流显示窗口：0.000；
相位频率显示窗口：0.000；
额定电流显示窗口：5.0；
所有误差窗口显示均为“HELLO”。
如装置不正常，则：
a、系统与标准表通讯不正常，则在第三显示窗口显示“FAIL”，此时应检查装置与标准表之间的通讯线连接。
b、如电压、电流功放电路不正常，则在电压窗口显示“UA”，在电流窗口显示“AA”，装置并有报警声（蜂鸣器），此时可以按任意键清除报警，如报警去除，则表示装置正常（刚才为干扰现象），如再次操作后又报警，则装置可能已发生故障。
3、键盘使用
单相电能表现场校验仪操作流程
单相电能表现场校验仪操作流程HZDN-H 单相电能表现场校验仪操作流程1.总的步骤为保证仪器安全、合理的使用，请按以下步骤操作：①开机前应先连接好测试线；②开启电源开关；③设置好必要的参数；④将钳表夹至被测电流线；⑤完成测试后保存数据；⑥关闭。
2.触摸屏的操作除去总电源开启，仪器的其它一切操作均在触摸屏上完成。
仪器的操作流程由下列各图所示，操作过程可分为四类：①实测数据显示；②校验参数设置；③历史数据管理；④仪器系统设置。
具体操作步骤和显示内容见下列各节叙述。
（一）仪器主显界面及操作仪器通电后经启动界面进入主界面，仪器的测量数据全部在主显界面显示。
同时，仪器的主菜单和即时操作也由主界面导入。
显示：主显界面分为三个区间：顶部为标识区——显示时间、电能表信息、抄表信息及电池电量等。
中部为实测交流参数区：显示U、I、φ(相位角)、有功功率和工频频率。
底部为校验参数区——校验中的被校电表常数、被校表误差。
操作：①点击屏幕顶部标识区,回放当前及最近校验的误差；②点击屏幕中部,电流取反；③点击屏幕底部,进入主菜单。
说明：①在现场使用时，由于被测电流线的安装位置和电流实际走向限制，会使钳表的操作和显示不甚方便。
为此仪器上设有电流取反功能，即当电流走向与钳表的电流标志方向相反时，可点击屏幕中部使电流在仪器内部取反，而不需要将钳表位置反向。
②当钳表夹持电流线进行测量或校验时，仪器会自动记录测量/校验数据，这些记录可以在钳表从电流线上取下后自动回放。
点击屏幕顶部可自动回放刚才测量的数据。
这就使得操作者不必在测量校验的过程中操作钳表，而是在测量结束后观察回放数据，临时记录的数据最多有8组，在回放时可选取一组或几组有效数据保存，当回放数据被保存后，临时记录将被自动清除。
（二）数据的回放与保存为方便现场实时操作，仪器内部设有临时数据区，它按时间顺序和校验电能脉冲，依次记录了交流参数和校验误差，最多有9组数据。
当前数据是主显界面的实时数据，校验数据是仪器每计算一次误差自动保存的数据。
单相电能表校验仪使用方法
单相电能表校验仪适用于校验各种单相工频电能表以及测量常规的工频交流电参数，包括电压、电流的有效值，有功功率和相位角，工频频率等。
对于该仪器的使用方法，有很多人不是很了解，因此，今天本文就和大家聊一聊这个问题。
具体的使用方法是：1、连接电源线。
2、按下ON-OFF按钮，启动校验仪，待仪器显示主页面后按“→”键，进入现场校验设置页面，对校验参数进行设置，根据电能表现场接线进行对应接线。
3、注意单相校验电路的接线，用电压插头上的红色鳄鱼夹夹住火线，黑色鳄鱼夹夹住零线。
电流钳的钳口钳入电能表火线进线导线，钳导线时应注意钳子的极性。
4、使用脉冲：脉冲线对应输入脉冲端子接线；使用光电采样：把光电采样器接入光电采样端子。
5、校验参数设置：在主功能菜单界面，通过：“↑”键，“↓”键来进行功能选择也可以通过对应的数字键来选择功能，再按“Enter”键确认，进入校验参数设置子画面。
变比为被校表接至电压或电流互感器原、副边之比，若没有接互感器，则变比为1，有功和无功表接线方式相同。
危险点及控制措施是：
1、严格遵守电业安全工作规程，工作人员与监护人员应职责分明，工作人员应听监护人员的工作命令。
2、严禁电压互感器二次短路、电流互感器二次开路。
3、校验时注意与带电设备保持足够的安全距离。
4、对标准电能表应做到轻拿、轻放、防止碰撞、损坏。
这时的你如还有不清楚的，可致电咨询郑州市金中电气有限公司的销售人员直接进行了解，我们全天24小时为大家服务，期待你的咨询。
单相费智能电表
单相费智能电表智能电表作为现代智能电网建设的重要组成部分，正在逐渐取代传统的电力计量设备。
而单相费智能电表作为智能电表中的一种，具备了更加智能化和便捷化的功能，为用户提供了更好的用电体验。
一、智能电表的背景和意义随着电力行业的发展，传统的电力计量设备已经无法满足电力管理的需求。
而智能电表作为一种新兴的电力计量设备，具备了很多传统电表无法比拟的优势。
它能够实现远程抄表、自动计费、实时监测等功能，为电力管理提供了更加便捷和高效的手段。
二、单相费智能电表的特点和功能1.远程抄表功能传统的电表需要人工上门抄表，费时费力且容易出错。
而单相费智能电表具备远程抄表功能，可以通过无线通信技术将抄表数据传输到电力公司，实现自动抄表，大大减轻了电力公司的工作负担。
2.自动计费功能传统的电力计费需要人工核算，容易出现计算错误和纠纷。
而单相费智能电表具备自动计费功能，可以根据用户的用电量和电价自动计算出电费，避免了计算错误和纠纷的发生，提高了计费的准确性和公正性。
3.实时监测功能传统的电表只能提供总电量的统计信息，无法提供详细的用电情况。
而单相费智能电表可以实时监测用户的用电情况，提供详细的用电数据，如功率因数、电压波动等，帮助用户更加科学合理地使用电力资源。
4.远程控制功能单相费智能电表还具备远程控制功能，用户可以通过手机APP或电力公司的网站对电表进行远程控制，如开关电源、调整功率等。
这样用户就可以随时随地控制电器的使用，提高用电的便捷性和灵活性。
三、单相费智能电表的应用前景随着智能电网建设的推进，单相费智能电表的应用前景非常广阔。
首先，单相费智能电表可以为电力公司提供更加精确和及时的用电数据，帮助电力公司更好地进行电力调度和管理。
其次，单相费智能电表可以帮助用户更好地了解自己的用电情况，从而节约用电，降低能源消耗。
最后，单相费智能电表还可以为电力市场提供更加公平和透明的竞争环境，促进电力市场的发展和改革。
单相费智能电表作为智能电表中的一种，具备了更加智能化和便捷化的功能，为用户提供了更好的用电体验。
单相电能表检定装置的操作方式
单相电能表检定装置的操作方式概述单相电能表是用于测量交流电能的仪表，而检定装置则是用于验证电能表的准确性和稳定性的设备。
本文将介绍单相电能表检定装置的操作方式，以及注意事项。
检定装置的组成单相电能表检定装置通常由标准电能表、负载箱、电源、计量软件等部件组成。
其中，标准电能表是用来提供准确、稳定的电能量，以便于进行对被检电能表的比较测量。
负载箱则用来提供不同负载下的负载条件，以模拟实际使用条件。
电源则为检定装置提供所需的电源。
计量软件则用于监测、记录和处理检定数据。
操作方法下面将介绍单相电能表检定装置的操作方法：步骤一：准备工作在进行单相电能表检定之前，需要进行相应的准备工作：1.确定正确的连接方式：根据被检电能表的连接方式，正确地连接检定装置和被检电能表。
2.对检定装置进行检查：检查检定装置是否有损坏、电源是否正常，以及各部件是否连接正确。
3.对被检电能表进行检查：检查被检电能表是否有损坏、连接是否良好，并记录其型号、参数等信息。
步骤二：进行检定1.开启检定装置：按照检定装置的说明书，接通电源并开启计量软件。
2.设置被检电能表的参数：根据被检电能表的型号和参数，在计量软件中进行相应的设置。
3.进行比较测量：将被检电能表与标准电能表连接，在负载箱中选择不同负载进行比较测量。
在计量软件中记录读数，并进行对比分析。
4.确定误差：将比较测量得到的数据，与被检电能表的规格要求进行比较，计算误差。
误差应符合被检电能表的技术要求。
步骤三：完成检定1.记录检定数据：记录比较测量得到的数据、误差值、校准结果等信息。
并标注被检电能表的状态，如通过、不通过等。
2.根据检定结果，对被检电能表进行校准或更换。
注意事项在进行单相电能表的检定之前，需要注意以下事项：1.检定装置的选型应与被检电能表的型号、电源等参数相匹配。
2.检定装置的操作应符合相关操作规范和要求，不能随意更改操作方法和流程。
3.检定过程中，应注意被检电能表的连接方式，避免接线错误导致误差过大。
单相电能表校验仪安全操作及保养规程
单相电能表校验仪安全操作及保养规程单相电能表校验仪作为一种常用的检测仪器，用于电能计量领域中电能表的准确性测试和校验，对于采用电能计量系统的工业和民用领域具有重要意义。
为了保证单相电能表校验仪的正常使用和长期保持稳定性，我们需要进行必要的安全操作和保养。
一、安全操作1.1 使用场所环境要求为保证单相电能表校验仪的正常使用效果，请您在使用时务必遵守以下环境要求：1.避免直接阳光暴晒、冷热气流直接吹，存放场所应保持干燥通风，温度在5℃-40℃之间。
2.确保使用场所空气流通良好，以避免化学气体对设备造成危害。
不要在易燃、易爆的场所使用。
3.使用场所地面应平整坚固，放置设备的台面稳定平整，以避免设备倾斜和滑动。
1.2 使用前准备在使用单相电能表校验仪之前，请您进行以下准备工作：1.确保设备的接地线(PE)接到电源接地的绝缘良好的触点处，以保证设备及使用人员的安全。
2.检查设备电源线、接线端子、接线插头是否毛刺、线路绝缘是否损坏、连接是否可靠。
3.确认设备的运转方向应同一相标准电能表的运转方向一致。
在进行测试之前可用手摇替代电表的负载电制造仿真测试。
1.3 使用过程中注意事项1.注意保持设备的透气性和通风性，避免过度灰尘对设备运转产生不良影响。
2.在使用过程中，尽量避免设备被机械震动影响，以免引起数据误差。
3.接线尽可能短，而且绝缘可靠，以保证数据的准确性和安全性。
4.校验仪应当定期检查并更换校验表的接线，以避免老化和锈蚀。
1.4 操作完毕在使用完单相电能表校验仪后，请您进行以下操作：1.先将校验仪输出电压调回最小，再将电源线拔掉。
2.清洁设备外壳和内部灰尘，关好仪器保护门并存放在其指定地位。
如有需要，使用专业清洁剂或干净的棉绒布擦拭。
3.将检测数据记录保存至相关文件或电子表格中，以备日后查阅。
二、保养规程为了延长单相电能表校验仪的使用寿命，并保证其正常、稳定运行，我们需要遵循以下保养规程：2.1 日常保养1.定期检查设备的接线端点及插头接触是否松散。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单相智能电能表用电检查仪
单相智能电能表用电检查仪是郑州市金中电气原有产品的升级换代产品。
可测量电表误差、电表和电流互感器的综合误差、各种电参数、32次以内谐波，显示向量图、电压、电流波形图，能现场存储测量数据并实现数据上传，能简便提供多档虚拟电流负载等，功能配置丰富。
本仪器还可实现无钳表测量，具有接线方便、校验准确度高、误差长期稳定可靠、检测效率高等特点。
功能与特点：
不停电、在线测量电能表误差和校核电表常数。
可测量电流互感器变比，电表和电流互感器的综合误差。
致力于电力仪器、仪表、计量标准设备、电能计量检定装置、电力高铁电站设
实时测量电压、电流、频率、功率、功率因数等电参数。
显示向量图，电流、电压波形图。
可测32次以内谐波及谐波含量。
非常简单的提供0.5A、2.5A、5A三档内置虚拟电流负载，键盘换档，操作方便，实现了零实负荷检测。
使用本仪器提供的虚拟电流不需要钳表校验电能表，接线更方便，准确度更高，误差长期稳定可靠。
可现场存储500条现场检测数据，与微机通讯后可实现数据管理及打印报表，并可根据用户要求与MIS系统连接。
大屏幕彩色液晶，使显示更清晰；中文菜单提示操作，简便易学。
技术指标
电压量程：85V-265V AC
电流量程：5A（内置）、20A/50A/100A/500A（钳表）
频率范围：45HZ-65HZ 准确度：±0.01HZ
相位测量：0o～360o准确度：±0.1o
电能测量准确度：0.1级（内置）、0.2级（钳表）
电压测量准确度：0.2级
电流测量准确度：0.2级
致力于电力仪器、仪表、计量标准设备、电能计量检定装置、电力高铁电站设
工作作温度：-20oC～+50oC
