集成吊顶安装图解
集成吊顶的安装方法
集成吊顶的安装方法-CAL-FENGHAI.-(YICAI)-Company One1集成吊顶的安装方法一、施工准备（一）作业条件1、安装完顶棚内的各种管线及设备，确定好灯位、通风口及各种照明孔口的位置。
2、顶棚罩面板安装前，应作完墙、地湿作业工程项目。
3、搭好顶棚施工操作平台架子。
4、轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度、灯槽、窗帘盒、通风口等处进行构造处理，经鉴定后再大面积施工。
（二）材料准备铝合金吊顶、龙骨、吊杆等。
（三）施工机具冲击钻、无齿锯、钢锯、射钉枪、刨子、螺丝刀、吊线锤、角尺、锤子、水平尺、折线、墨斗等。
二、工艺流程基层弹线——安装吊杆——安装主龙骨——安装收边条——安装次龙骨——安装铝合金扣板——饰面清理——检验——验收三、安装工艺1、弹线：根据楼层标高水平线，按照设计标高，沿墙四周旨顶棚标高水平线，并找出房间中心点，并沿顶棚的标高水平线，以房间中心点为中心在墙上画好龙骨分档位置线。
2、安装主龙骨吊杆：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，安装预先加工好的吊杆，吊杆安装用直径8膨胀螺栓固定在顶棚上。
吊杆选用直径8圆钢，吊筋间距控制在1200㎜范围内。
3、安装主龙骨：主龙骨一般选用C38轻钢龙骨，也可采用木条，间距控制在1200㎜范围内。
安装时采用与主龙骨配套的吊件与吊杆连接。
4、安装收边条：按天花净高要求在墙四周用水泥钉固定收边条，水泥钉间距不大于300㎜。
5、安装次龙骨：根据铝扣板的规格尺寸，安装与板配套的次龙骨，次龙骨通过吊挂件吊挂在主龙骨上。
当次龙骨长度需多根延续接长时，用次龙骨连接件，在吊挂次龙骨的同时，将相对端头相连接，并先调直后固定。
6、安装金属板：铝扣板安装时在装配面积的中间位置垂直次龙骨方向拉一条基准线，对齐基准线向两边安装。
安装时，轻拿轻放，必须顺着翻边部位顺序将方板两边轻压，卡进龙骨后再推紧紧。
7、清理：铝扣板安装完后，需用布把板面全部擦拭干净，不得有污物及手印等。
集成吊顶收边条的安装方法
集成吊顶收边条的安装方法集成吊顶收边条（也称边线）是安装集成吊顶的必要步骤之一，它不仅可以起到美化整体效果的作用，还能隐藏吊顶板与墙体之间的接缝，使整个吊顶看起来更加整洁、美观。
下面将详细介绍集成吊顶收边条的安装方法。
首先，准备工具和材料。
安装集成吊顶收边条需要以下工具和材料：集成吊顶板、收边条、剪刀、电钻、螺丝刀、抹灰刀、量尺、铁锤、螺丝、扣式挂钩（视墙体情况而定）、木螺丝（视墙体情况而定）。
确保所使用的材料和工具质量良好，以确保吊顶的稳固和安全。
接下来，进行吊顶安装前的准备。
首先，清理墙体表面，确保其平整干净，去除杂物和油污等。
其次，使用量尺测量吊顶的尺寸，并根据测量结果将集成吊顶板裁剪为所需大小。
然后，根据吊顶设计方案确定收边条的形式和数量。
然后，开始安装集成吊顶收边条。
首先，在墙体周边涂抹打底腻子，使其与墙体紧密结合。
然后，用螺丝刀固定扣式挂钩，将其安装在墙体上。
挂钩的数量可以根据吊顶收边条的长度和形状来决定。
接下来，将收边条放入挂钩中，确保其牢固不松动。
然后，使用木螺丝将收边条和吊顶板固定在一起。
为了保证收边条的稳固和美观，螺丝的数量和位置应该均匀分布。
使用电钻预先在收边条和吊顶板上打好孔，这样可以避免开裂和损坏。
安装完收边条后，接下来是收边条的修饰工作。
首先，用剪刀修剪吊顶板上突出的边角，使其与收边条齐平。
然后，用抹灰刀将打磨好的腻子涂抹在收边条和吊顶板的接缝处，使其更加平滑，同时也可以起到补齐和修饰的作用。
最后，使用铁锤轻轻敲击一下收边条，确保其与墙体和吊顶板的贴合度。
最后，完成安装后的集成吊顶收边条需要进行清理和保养。
清理时，可以使用吸尘器或湿布轻轻擦拭吊顶表面和收边条，避免使用含有酸碱性物质的清洁剂，以防损伤吊顶外表。
保养时，要注意定期检查收边条的连接点和固定件，确保其牢固不松动；同时可以定期用干净的湿布或专用吊顶清洁剂进行擦拭，保持吊顶的干净和光亮。
综上所述，集成吊顶收边条的安装方法主要包括准备工具和材料、进行吊顶安装前的准备、安装集成吊顶收边条、收边条的修饰工作，以及吊顶收边条的清理和保养。
家装集成吊顶安装方法
家装集成吊顶安装方法吊顶装饰不仅美观大方，还能打造艺术形象，被业主所接受。
吊顶虽好可安装就需要注意了，不同吊顶安装方法自然有所不同，今天装修界小编要为大家分享集成吊顶安装方法。
一、安装集成吊顶准备工作1、各种工具所谓“磨刀不误砍柴工”，安装前工具自然要准备齐全，卷尺、透明水管、墨斗、等边直角三角尺、剪刀、切割机、磨光机、电锤、手枪钻、金刚钻头、钢磋、木锤、铁锤、10寸\8寸扳手、钢钳、麻花钻头、冲击钻头、一字/十字螺丝刀、接线板、试电笔、锯弓、墙纸刀这些都是少不了的。
2、检查标高，吊顶四角弹线若瓷砖贴到顶，建议在墙面的一边取离地面230-240cm高的一点，用透明水管固定墙面另一边的重合点然后弹线，位置确定好后用金刚钻头钻孔。
若吊顶高度可用瓷砖高度来决定的话，则采用木条是3cm厚度*墙面的长度，用钢钉把木条固定在瓷砖上方墙面上，根据确定的安装高度在木条上用墨斗弹出水平线安装收边条。
收边条按实际长度截取，两头用等边直角三角尺量取45°角然后用钢锯条锯出45°(注：因为墙角不一定都是90°所以应该按照实际角度来截取)，将截取完的收边条用钢锉磨去毛边，收边条与墙体固定时，各螺钉的间距应在30～40厘米，各切角务必对齐不能有间隙。
(附：吊顶安装要求与注意事项)二、集成吊顶安装1、六根螺杆将承担起整个集成吊顶的重量首先，在天花板上量好尺寸，钻孔旋入膨胀管螺杆，并且保证吊顶与屋顶之间的夹层高度不小于25cm(注：螺杆与天花板的连接为整个吊顶的安装之基准，螺杆必须垂直于天花板，并且固定牢，各螺杆必须保持平行。
一般情况下的顶只需六根螺杆，即可让整个吊顶很牢固。
)接下来，在不影响电器安装的情况下，在天花板平均取六个点然后用电锤打孔。
然后量取顶到边角线的距离，截取与实际距离短8-10cm的螺杆，在一边拧上一个螺帽再旋上膨胀螺丝。
螺杆超出膨胀螺丝大约3毫米。
在螺杆的另一边旋入螺帽，套上主龙骨吊件，再旋入一颗螺帽以便固定主龙骨吊件，然后将膨胀螺丝与螺杆连接处敲入所打孔内。

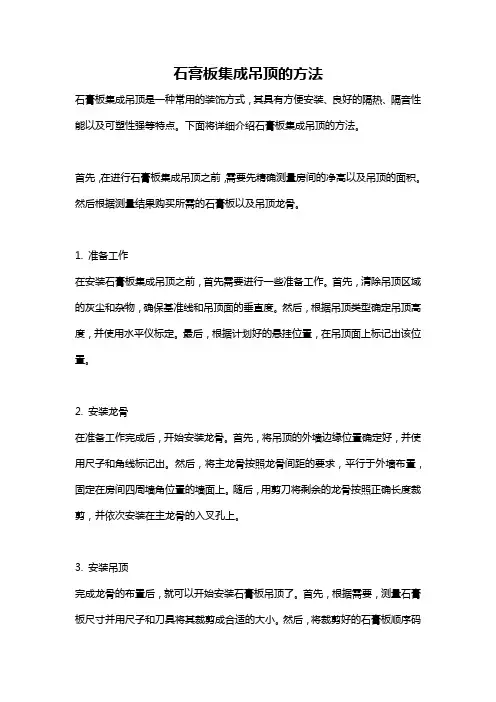

石膏板集成吊顶的方法
石膏板集成吊顶的方法石膏板集成吊顶是一种常用的装饰方式，其具有方便安装、良好的隔热、隔音性能以及可塑性强等特点。
下面将详细介绍石膏板集成吊顶的方法。
首先，在进行石膏板集成吊顶之前，需要先精确测量房间的净高以及吊顶的面积。
然后根据测量结果购买所需的石膏板以及吊顶龙骨。
1. 准备工作在安装石膏板集成吊顶之前，首先需要进行一些准备工作。
首先，清除吊顶区域的灰尘和杂物，确保基准线和吊顶面的垂直度。
然后，根据吊顶类型确定吊顶高度，并使用水平仪标定。
最后，根据计划好的悬挂位置，在吊顶面上标记出该位置。
2. 安装龙骨在准备工作完成后，开始安装龙骨。
首先，将吊顶的外墙边缘位置确定好，并使用尺子和角线标记出。
然后，将主龙骨按照龙骨间距的要求，平行于外墙布置，固定在房间四周墙角位置的墙面上。
随后，用剪刀将剩余的龙骨按照正确长度裁剪，并依次安装在主龙骨的入叉孔上。
3. 安装吊顶完成龙骨的布置后，就可以开始安装石膏板吊顶了。
首先，根据需要，测量石膏板尺寸并用尺子和刀具将其裁剪成合适的大小。
然后，将裁剪好的石膏板顺序码好，便于安装时的顺序掌握。
接下来，将第一块石膏板放在主龙骨上，并用电动螺丝刀将其固定在龙骨上。
然后，依次安装其他石膏板，注意要保持板与板之间的缝隙均匀。
4. 进行修整安装完成后，需要对石膏板的边缘以及板与板之间的接缝处进行修整。
首先，使用石膏板封边带对吊顶边缘进行封闭，使其更加平整美观。
然后，使用填缝剂将石膏板之间的缝隙填满，以便于后续的涂料处理。
5. 进行后续处理石膏板集成吊顶安装完成后，可以进行后续的装饰处理。
首先，可以进行涂料处理，给吊顶涂上所需要的颜色和质感。
其次，可以选择安装吊灯、吸顶灯等照明设备，提升整体的照明效果。
最后，可以根据个人喜好进行装饰，例如贴上壁纸、粘贴装饰线等，增加吊顶的装饰效果。
总之，石膏板集成吊顶是一种广泛应用的装饰方式，其安装方法简单易行。
通过准备工作、龙骨安装、石膏板安装、修整和后续处理等步骤，可以实现一体化、美观大气的吊顶效果。
集成墙板吊顶安装方法以及注意事项
集成墙板吊顶安装方法以及注意事项The manuscript was revised on the evening of 2021现在，随着装饰行业趋向个性化与年轻化，古典款的产品风格不太契合群众F流的审美与年龄，时髦、个性化的集成墙板吊顶产品已然成为大热。
所以集成墙板吊顶业也得到了快速开展，全屋吊顶、阳台吊顶、餐厅吊顶、客厅吊顶、过道吊顶等都逐步成为家装的「流。
为改动石膏板单调色彩，集成墙板吊顶正成为商场的新潮。
集成墙板吊顶的出现对传统产品商场形成了强烈的冲击，随着商场需求的添加，商场竞争也将愈加剧烈。
咱们公司对集成墙板吊顶产品功用不断完善以及规划上也不断晋级前进，现在咱们集极住的集成墙板吊顶的应用范畴将不仅在局限于占拯厨卫空间，早就现已从这块狭小的空间内走岀来，现在咱们产品现已适用于客厅、卧室，乃至于现在比较快速的工装范畴。
一、装置集成墙板吊顶准备工作仁俗话说的好'”檐刀不误砍柴工S继承墙板安装前东西要准备齐全，卷尺、通明水管、墨斗、等边直角三角尺、多功用视点切开机、红外线测距仪、红外线垂直仪、手动开槽机、钢钉机、轻便型卷扬机、码钉枪、磨光机、电锤、手枪钻、金刚钻头、钢磋、木锤、铁锤、一字/十字螺线刀。
2、查看标髙，吊顶四角弹线对待装饰的墙体做长宽丈量后，依据装饰图纸按指左长度切开。
切开时可稍微大于实践长度一切开，避免实践装饰时发现材料短缺。
切开时截面要求润滑平坦，若截面毛刺过大则需将毛刺磨平。
收边条按实践长度截取，两端用等边直角三角尺量取45。
角然后用钢锯条锯出45。
（注：因为墙角不一左都是90。
所以应该依照实践视点来截取），将截取完的收边条用钢锂愜去毛边，收边条与墙体固守时，各螺钉的距离应在30〜40厘米，各切角务必对齐不能有空隙。
3•材料运用前需对整个装饰墙体做预算，规划运用资料，避免形成浪费。
挑选集成墙板资料能够分为板材和线条。
一般都是依照个人风格喜爱，挑选适宜的板材，也能够个性化泄制。
集成吊顶安装步骤分享
集成吊顶安装步骤分享大家好！欢迎来到《室内装饰材料与施工》的课堂。
我们知道在家庭装修中，如何控制厨房的油烟和卫生间的湿气和异味儿，一直是家装吊顶施工的难点和重点。
厨房卫生间吊顶同客厅、卧室主要承担装饰效果的吊顶不同，厨卫空间的吊顶一般都具有明确的功能性，当吊顶完成之后，所有的问题都会被“隐藏”起来，因此，在装修过程中选择合适的材料、正确的施工工艺，在验收时注意细节处理，能为今后的生活减少不必要的麻烦。
那么集成吊顶开工前应该做好那些准备工作呢。
首先是材料的准备。
检查材料进场验收记录和复验报告。
在骨架材料中我们要备齐、备足主龙骨、副龙骨，这里的副龙骨就是我们常见的三角龙骨，还有收边条、吊杆、膨胀螺栓、吊挂件、连接件、插接件等；覆面板材即铝扣板，要求铝扣板表面整洁，无磕碰、无翘曲，镀膜完好无划痕，颜色一致、美观。
施工前将铝扣板表层保护膜撕去，为了避免板材划痕出现，摆放时需两两相背排放整齐。
工人师傅进场前，还应提前购买好浴霸、换气扇、灯具等配套设施，大家都知道，铝扣板吊顶之所以被称为集成吊顶，很大一部分原因是因为商家在销售产品时，通常将吊顶骨架、型材、浴霸、灯具等进行捆绑式销售，商家包施工，这样省时又省力，但造价往往会偏高。
如果业主想自主选购，一定要注意电气设备与吊顶型材之间的匹配关系。
确定好灯位、通风口及各种照明孔口的位置，确保上述设备验收合格。
现场墙面基本完成。
吊顶材料和作业条件具备后，我们就来具体看一下集成吊顶是如何施工作业的。
集成吊顶施工主要包括弹线放样、安装吊杆、固定收边条、设备安装、安装龙骨、铺排扣板、打胶清理 7 个步骤。
集成吊顶开始后，工人师傅首先应该对吊顶区域进行弹线放样。
根据吊顶大样图，用水平仪抄出水平线，校验平整度，用笔标出基准线,在天花顶面画出吊顶布局和龙骨走向，标明龙骨距离线，确定打孔点和吊杆位置，经复验后方可进行下道工序。
弹线结束后，开始打孔安装吊杆，吊杆间距不超过 90cm,打孔深度不宜超过4cm，以防破坏墙体内预埋管线和防水层。
集成天花吊顶(铝扣板)安装指导
常见问题 1 缝隙
2 不平
3 错位
缝隙应小于两张 打印纸的厚度
手摸不能有凹凸感
近距离细查
如何处理？
意识 重视细节
边 安 装， 边 检 查， 边调整
习惯
问题要 及时处
理
阶梯式二级吊顶知识
高层主龙骨应延伸至阶梯处
三角龙骨及走向 主龙骨及走向
350X350mm高低层异形扣板(TKB-56)
根据夹层的高度确定吊杆的长度（应比夹层高度少5cm)将通丝吊杆 截断，并在截断处用切割机磨去菱角，套上大吊件拧上M6螺母，将 吊杆的另一头装上鉄膨胀组件。
铁膨胀 锥形头
吊杆
螺母 吊件
按照图纸测量出吊杆安装的位置（注意避让主机、下水道等 障碍物），画上记号，用M10的钻头钻出5cm深的孔（注意不要太深）， 装上吊杆拧紧螺母
开孔尺寸： 245×245mm
准备两根一米多长30×30mm或30×40mm的木龙骨，锯下两段 310mm长的备用。
接下来将两木龙骨用3颗长度为60mm以上的铁钉钉牢，将长出 的铁钉弯折。也可以用4×60mm的木螺丝予以固定。
用相同方法将另一根木龙骨备用
木龙骨固定后的侧面图
将两根钉好的木龙骨靠扣板孔边缘，架在三角龙骨的上方， 此时木龙骨的下表应紧贴扣板的上表，或略高于上表即可。
电器在集成吊顶的安装方法
产品型号：BP14-4DF ★静音技术 ★新型ABS塑胶箱体
★吊顶安装，国际超前流线型外观设计 ★特殊送风模式，实现功率小，排风效率更高 频率：50Hz 功率：30 W 换气量：200 m³/h 噪音：≤47 dB(A) 风轮直径：Φ140mm 面罩尺寸：290mm×290mm 开孔尺寸：245mm×245mm 箱体厚度：173mm
集成扣板吊顶施工工艺流程
集成扣板吊顶施工工艺流程一、施工前准备。
施工前啊，咱们得把材料准备齐咯。
集成扣板那肯定得有呀，就像做饭得有米一样。
还有龙骨，这龙骨就像是房子的骨架，支撑着整个吊顶呢。
除了这些主要材料，工具也不能少，像电钻、螺丝刀之类的小工具都得备着。
再就是得看看施工的场地啦，墙面平不平呀，屋顶有没有啥特殊情况呀。
要是墙面坑坑洼洼的，那吊顶装上去也不好看呀。
这个时候就得想办法把墙面先处理平整喽。
二、弹线定位。
接下来呢，要在屋顶上弹线。
这就像是给吊顶画个地图，告诉它应该待在哪块儿。
咱们可以用墨斗，轻轻一弹，一条直直的线就出来了。
这个线的位置可重要啦，它决定了吊顶的高度和位置。
要是弹歪了呀，那整个吊顶可就跟着歪啦，就像小朋友歪着戴帽子一样滑稽。
三、安装吊杆。
有了弹线，就可以安装吊杆啦。
吊杆就像小手臂一样，把吊顶吊起来。
把吊杆固定在屋顶上的时候呀，得确保它很牢固。
就像咱们钉钉子，要钉得死死的，不然吊顶掉下来可就惨咯。
而且吊杆之间的距离也要合适，不能太近也不能太远，就像排队一样，得有个合适的间距。
四、安装龙骨。
龙骨安装在吊杆下面，这可是个细致活。
龙骨要一根一根地连接好，就像搭积木一样。
连接的时候要保证它们是在一条直线上，要是有一根龙骨不听话，歪出去了，那整个吊顶的平整度就没啦。
而且龙骨和吊杆之间也要固定得牢牢的，就像好朋友手拉手，紧紧不松开。
五、安装集成扣板。
重头戏来啦，安装集成扣板。
把扣板一块一块地卡到龙骨上，这个过程就像拼图一样有趣。
不过呢，要小心别把扣板弄破或者刮花了。
每一块扣板都要卡得严严实实的，要是有缝隙太大的地方，就像衣服破了个洞，不好看呀。
在安装的时候，还可以根据自己的喜好，选择不同的图案和颜色进行搭配，让吊顶变得超级漂亮。
六、边角处理。
最后呢，就是边角处理啦。
边角就像是给吊顶穿个漂亮的花边。
可以用专门的边角线条来装饰，把那些不整齐的地方都遮起来。
这样整个吊顶看起来就更加精致啦，就像给蛋糕加上漂亮的裱花一样。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
窗帘盒安装示意
配件的应用
各种配件的组合应用，需要依靠大家经过实际操作经验的积累，尝试不 同的方式来灵活应用，它能够赋予空间不同风格感。
组合方式：灯槽+窗帘盒 （条形结构） 二级顶+窗帘盒 （回形结构） 灯带+二级顶 ……
不同的灵感，来自于不怕麻烦，勇于创新的精神！
灯槽的安装示意
用吊杆和结件将灯槽吊装
灯槽的安装示意
将LED灯带放入型材卡槽
将LED灯带放入型材卡槽
使用75的三角龙骨， 穿入型材卡槽
使用75的三角龙骨， 穿入型材卡槽
灯槽的安装示意
窗帘盒安装示意图
能够充当窗帘盒使用 距离墙面15公分 自然形成收边灯槽 增加了二级顶应用的层 次感
窗帘盒安装示意
镜面镂花型材板
镂花型材框LED灯
LED灯带的安装示意
LED灯带的安装示意
三角龙骨
常规二二级顶的安装示意
常规二级顶的安装示意
常规二级顶的安装示意
常规二级顶的安装示意
特殊加高二级顶的安装示意
特殊加高二级顶的安装示意
常规二级顶的安装示意
常规二级顶的安装示意
配件系列——随着终端对于平面吊顶的不满足，吊顶开始了多结构形式的变
化，凯尔蒂尼KD集成吊顶也将不同的配件融入到整体空间的设计 中来。 黄玉透光石灯带（欧式收边条） 黄玉透光石灯带（二级顶）
黄玉透光石铝梁灯100*900mm 内嵌式凹槽暗光灯梁（沙金）
内嵌式凹槽暗光灯梁（沙白）
嫩白窗帘盒式二级顶
沙金LED灯带 亚白LED灯带 沙金收边条 沙白阳角包边线 沙金阳角包边线
