电源安规符号标识
安规资料
内容大纲
一、 基本概念 二、主要安全规格 三、安规标志及符号 四、安规管理 五、品质事故
一、基本概念及主要安全规格
概念
*
安全部品 ——— 在相关技术法规申请上规定的部品 变压器、保险丝等电源一次侧的周边部材 需要高压的部材 因起火产生影响的塑胶类
*
安全工程 ——— 即是要有电源的一次侧的短路、漏电等的保证工序
* 制品安全 制品安全
安全
・ 火灾 （冒烟、起火） ・ 触电（通电部位露出、短路） ・伤害 （落下、翻倒、锐角）
ＥＭＣ
电磁兼容 (Electro Magnetic Compatibility) （辐射电波、Ｘ线放射、激光放射）
* 制品安全 ・ 保护因商品造成的火灾、触电等危险所带来的人身、 财产安全的最低基准 ・ 火灾 （冒烟、起火） ・ 触电（通电部位露出、短路） ・ 伤害 （落下、翻倒、锐角） ・ 电池兼容 （妨害电波、Ｘ线放射、激光放射） * 安全性 ・ 材料…电器性耐久性、耐热性、耐湿（水）性、耐冲击性 ・ 构造…绝缘距离（空间、沿面距离） ・ 性能…绝缘耐压、绝缘电阻、耐湿绝缘性能、开关动作性能、 温度上升性能、爆缩性能、燃烧性能
・
・
* 主要地区的安全规格
仕向 美国 加拿大 墨西哥 阿联酋 中南美 ＥＵ，ＥＦＴＡ 东欧 俄罗斯 乌克兰 其它 日本 台湾
安全规格/承认机关 ＵＬ ＣＳＡ ＮＯＭ ＩＥＣ／ＩＲＡＭ ＵＬ／ＣＳＡ／ＩＥＣ／電安 ＥＮ／ＤＥＭＫＯ ＧＯＳＴ ＧＯＳＴ ＥＮ 電安法 BSMI
美洲 欧 州
韓国 香港 中国 马来西亚 新加坡 その他 澳大利亚 新西兰 その他 沙特阿拉伯 その他 南非 非洲
* 工厂监查种类
国 名
安规符号及标志
规范符号及标志之七 ------ WEEE 标志图例及要求WEEE标志图例
WEEE标志要求
高度h 须大于0.3a 或最小1mm
规范符号及标志之八 ------ “室内使用”标志图例“室内使用”标志图例
本标识 2006 年开始使用
规范符号及标志之九 ------ 新加坡安规标志图例及要求
新加坡安规标志图例
X X X X X X – X X
标志组成: 左方的logo于正方形内, 右方文字 SAFETY MARK于长方形内, 及8位新加坡注册码
新加坡安规标志要求
1. 如果模压或雕刻在产品本体上(无背景色)
- 标志突起或凹陷的深度最小0.51mm
- 标志上方(包括正方形和长方形)的高度最小9.5mm
- 8位新加坡注册码最小高度2.8mm
2. 如果丝印在产品本体, 或铭牌, 或包装箱(有背景色)
- 标志上方(包括正方形和长方形)的高度最小6.0mm
- 8位新加坡注册码最小高度1.6mm。

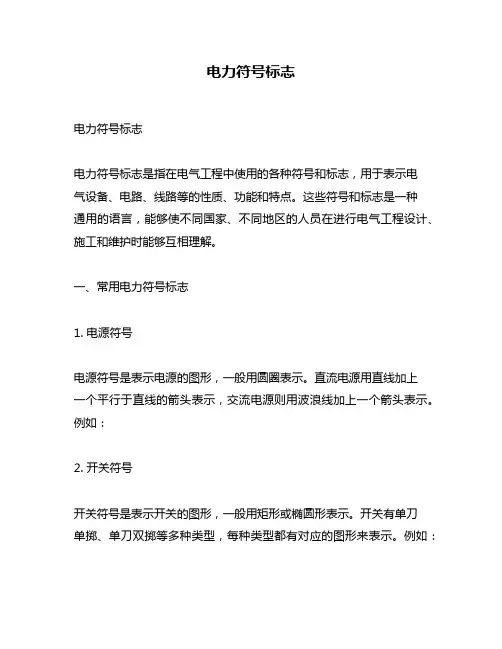

电力符号标志
电力符号标志电力符号标志电力符号标志是指在电气工程中使用的各种符号和标志，用于表示电气设备、电路、线路等的性质、功能和特点。
这些符号和标志是一种通用的语言，能够使不同国家、不同地区的人员在进行电气工程设计、施工和维护时能够互相理解。
一、常用电力符号标志1. 电源符号电源符号是表示电源的图形，一般用圆圈表示。
直流电源用直线加上一个平行于直线的箭头表示，交流电源则用波浪线加上一个箭头表示。
例如：2. 开关符号开关符号是表示开关的图形，一般用矩形或椭圆形表示。
开关有单刀单掷、单刀双掷等多种类型，每种类型都有对应的图形来表示。
例如：3. 保险丝符号保险丝是一种安全保护装置，可以在过载或短路时自动断开电路，防止设备损坏或火灾等事故发生。
保险丝的图形为一个熔断体加上两个接触片。
例如：4. 变压器符号变压器是一种将交流电能转换成不同电压的装置，常用于配电系统中。
变压器的图形为两个相邻的线圈，其中一个线圈上有一个点表示输入端，另一个线圈上有两个点表示输出端。
例如：5. 电动机符号电动机是一种将电能转换成机械能的装置，常用于各种机械设备中。
电动机的图形为一个长方形加上一个半圆形，表示转子和定子。
例如：二、国际标准符号国际标准符号是指由国际电工委员会（IEC）制定和发布的一系列符号和标志，用于表示各种电气设备、电路和线路等的性质、功能和特点。
这些符号和标志在全球范围内得到广泛应用，是进行跨国合作和交流必备的通用语言。
1. IEC 60617 符号IEC 60617 符号是由IEC制定并发布的一套通用符号标准，包括了各种不同类型的符号和标志。
该标准分为16个部分，每个部分都包含了一组相关联的符号。
2. IEC 60417 标志IEC 60417 标志是由IEC制定并发布的一套通用标志标准，用于表示各种电气设备、电路和线路等的性质、功能和特点。
该标准分为9个部分，每个部分都包含了一组相关联的标志。
三、符号标志的应用符号标志在电气工程中有着广泛的应用，主要包括以下几个方面：1. 设计阶段在电气工程设计阶段，符号标志被用于表示各种电气设备、电路和线路等的性质、功能和特点。
安规符号及标志
规范符号及标志之七 ------ WEEE 标志图例及要求WEEE标志图例
WEEE标志要求
高度h 须大于0.3a 或最小1mm
规范符号及标志之八 ------ “室内使用”标志图例“室内使用”标志图例
本标识 2006 年开始使用
规范符号及标志之九 ------ 新加坡安规标志图例及要求
新加坡安规标志图例
X X X X X X – X X
标志组成: 左方的logo于正方形内, 右方文字 SAFETY MARK于长方形内, 及8位新加坡注册码
新加坡安规标志要求
1. 如果模压或雕刻在产品本体上(无背景色)
- 标志突起或凹陷的深度最小0.51mm
- 标志上方(包括正方形和长方形)的高度最小9.5mm
- 8位新加坡注册码最小高度2.8mm
2. 如果丝印在产品本体, 或铭牌, 或包装箱(有背景色)
- 标志上方(包括正方形和长方形)的高度最小6.0mm
- 8位新加坡注册码最小高度1.6mm。
各国安规符号详细介绍
波蘭B-Mark
烏克蘭 MOJ 認證
匈牙利 MEEI 認證
捷克 EZU 認證 斯洛文尼亞 SIQ 認證
斯洛伐克 EVPU 認證
2 美洲地區主要安規認證簡介
美國UL認證
成品標誌
半成品標誌
UL是英文保險商實驗所（Underwriter Laboratories Inc.）的簡寫。UL安全試驗所是美國最 有權威的，也是世界上從事安全試驗和鑑定的較大的 民間機構。它是一個獨立的、非營利的、为公共安全 做試驗的專業機構。
澳大利亞C-Tick 与 A-Tick 標誌
C-Tick
A-Tick
C-Tick 與 A-Tick 標誌都是由澳洲通訊局Australian Communications Authority (ACA) 管制的。 澳大利亞要求大多數產品符合 EMC 標準，C-Tick 標誌代表一般的電子產品符合 ACA 關於 EMC 和無綫 電通訊的要求； A-Tick標誌表示電信設備符合ACA 關 於電信法規、 EMC 和無綫電通訊的要求，因此，標示 A-Tick標誌的產品，不須再申請C-Tick 標誌。
安規符號 簡介
説明：
安規的目的是：防止產品使用者在使用產品時造 成火災、觸電、輻射、化學、機械、熱的傷害 因此，世界各國紛紛制定自己的安規標準。其目 的就是保證產品使用者在使用產品時避免受到以上的 傷害，並賦予一種特殊的標示，以區分一般不合格或 不安全的產品，故有“安規認證”的產品即代表了高 品質及安全性。
3 非洲地區主要安規認證簡介
沙特阿拉伯 SASO 認證
SASO 是沙特阿拉伯标准局 (The Saudi Arabian Standards Organization ) 的簡稱。SASO 與商業部于 1995 年共同制定了國際符合性驗證方 法 (ICCP) ，規定進口貨物必須符合 SASO 標準或 SASO 認同的同等標準 , 由在世界各地 SASO 國家 辦公室 (SCO) 執行機操作。 SASO 認證包含 EMC 的測試内容(自 2003 年 10 月 1 日起 ,EMC 要求為強制)。
安规符号介绍
热门检测项目
UL
安規在UL申請 可於美國銷售
UL&C-UL
安規在UL申請 同時可於美國及加拿大銷售
C-UL
安規在UL申請 可於加拿大銷售
CSA
安規在CSA申請 可於加拿大銷售
VDE
德國安規機構
TUV
德國安規機構
NEMKO
挪威安規機構
SEMKO
瑞典安規機構
DEMKO
丹麥安規機構
Hungary匈牙利
Czech Republic捷 克共和國
04 Portugal葡萄牙 11 Austria奧地利 18
12
United Kingdom 英國
19
06 Ireland愛爾蘭
07
Luxembourg盧森堡
13
Switzerland瑞士
20
Slovenia斯洛維尼 亞共和國
14 Sweden瑞典
热门检测项目
1：Reach(SVHC):化学品注册、评估、许 可和限制 2：RoHS:(Hg/Cd/Pb/Cr6+/PBBs/PBDEs六 种有物质的限量标准 3：富马酸二甲脂 4:6P(邻苯二甲酸盐） 5：PAHs（多环芳烃） 6：八种重金属（Sb/As/Ba/Cd/Cr/Pb/Hg/Se) 7：AZo偶氮染料
常見安規符號
~ IP0X-IP6X IPX0-IPX7 μ T85 25T85 T85/55 5E4 交流電 防塵等級 防水等級 微接點(micro- disconnection) 0℃ ~85℃ ,開關放入85℃ 之烤箱測壽命 -25℃ ~85℃ 85:開關本體溫度上限 55:操作部溫度上限 負載測試:50,000次 接地符號
电工符号大全图解 基础知识
电工符号大全图解基础知识一、电工符号的概念和作用二、常用电工符号图解及其含义2.1 电源符号1.直流电源符号：用于表示直流电源，通常为一个带加号和减号的垂直线段。
2.交流电源符号：用波浪线表示，符号上方标注频率和电压。
3.电池符号：一般表示为两条平行的水平线段，上面是实线、下面是虚线，两者之间带有短竖线，并在中间标注电压。
2.2 连接器符号1.插座符号：通常为一个长方形，内部有插槽表示可以插入插头。
2.插头符号：与插座符号相对应，通常为一个长方形，内部有插头插入的部分。
2.3 开关符号1.常开开关符号：用一根斜线连接开关两端，表示两端一直通电。
2.常闭开关符号：用一根斜线连接开关两端，表示两端一直断电。
3.单刀双掷开关符号：用一个连续的线段连接开关的两个端点，中间有一个与线段垂直的线段连接。
4.开关组合符号：用多个不同形状的开关符号组合在一起，表示多个开关的组合操作。
2.4 传感器符号1.温度传感器符号：通常为一个带箭头的弯曲线段，箭头指向温度所测量的物体。
2.压力传感器符号：用一个类似于水龙头开关的符号表示，上方标注压力值。
3.光敏传感器符号：一般为一个带有闪电形状的符号，表示对光敏感。
三、电工符号的规范和用途3.1 符号的设计原则1.简洁性：符号应尽可能简洁明了。
2.一致性：符号的形状和表示意义应保持一致。
3.易于识别：符号的形状和细节应清晰易辨认。
4.易于绘制：符号应易于手绘和绘制。
3.2 符号的用途1.电路图：电工符号在电路图中使用，可以清晰地表示电路的连接关系和元器件的功能。
2.工程设计：电工符号在工程设计中使用，可以标识出各个设备、元器件和线路的位置和功能。
3.绘制图纸：电工符号在绘制电气图纸时使用，用于标注电器设备和线路的位置和类型。
四、电工符号应用案例解析4.1 家庭用电线路图1.家庭电路总图2.客厅电路图3.厨房电路图4.卧室电路图5.浴室电路图4.2 工业生产线电气图纸1.电机控制电气图2.传感器连接电路图3.信号调节电路图4.安全防护装置电路图5.电源供应电路图五、电工符号大全图解的使用建议5.1 学习资料推荐1.《电工符号大全图解》教程，详细介绍了各种电工符号的含义和用法。
LED电源常用电气符号和标志
标志（Marking)或ＦＦ或ＦＦ或保护接地 允许通过将镇流器固定在接地的金属片上来实现功能接地 功能接地端子指与那些并非由于安全原因而需要接地的部件相连接的端子无危害式变压器 经正常使用后，虽然失去了原有的功能，但对使用者及周围的环境不造成危害的变压器。
外壳或底板 外壳接地声频 符合对声频阻抗的要求易燃标志 适于直接安装在普通可燃物质（引燃温度至少为200℃）表面上，内装镇流器或变压器的灯具。
熔断器隔离变压器 输入绕组与输出绕组在电气上彼此隔离的变压器，避免偶然同时触及带电体和地所带来的危险。
安全隔离变压器 为安全特低电压（SELV ）电路提供电源的隔离变压器。
非耐短路变压器 需利用置于变压器外部的保护装置来防止其过热的变压器。
耐短路变压器 当变压器过载或短路时，其温升不会超过规定的限值，且在过载或短路消除后能恢复原有的功能。
耐短路的安全隔离变压器 变压器符号可以与隔离变压器或安全隔离变压器的符号组成一个新符号。
玩具用变压器 用安全特低电压向电动玩具供电的安全隔离变压器。
符号Symbol 名称Title含义Signification电铃用变压器专供家庭电铃或类似信号用的固定式单相安全隔离变压器。
电动剃刀用变压器只能每次供给一个电动剃刀或类似负载使用的、输出限定并可固定装配的隔离变压器。
III级防触电保护依靠电源电压为SELV，其内部不会产生大于SELV的电压。
双重绝缘结构（II）灯具的防触电保护不仅来自于基本绝缘，同时还具备附加绝缘（双重绝缘或加强绝缘），部提供接地保护或安装条件的可靠性。
外正方形边长≧5mm（约为内正方形的二倍）；若DET尺寸<15mm，外正方形边长≧3mm。
IPX1防滴型滴水（垂直滴水）无有害影响。
IPX3防淋型与垂直成60°范围以内的淋水无有害影响。
IPX4防溅型任何方向溅水无有害影响。
IPX5防喷水任何方向喷水无有害影响。
IPX7防浸水型进入规定压力的水中经规定时间后进入外壳水量不致达到有害程度。
