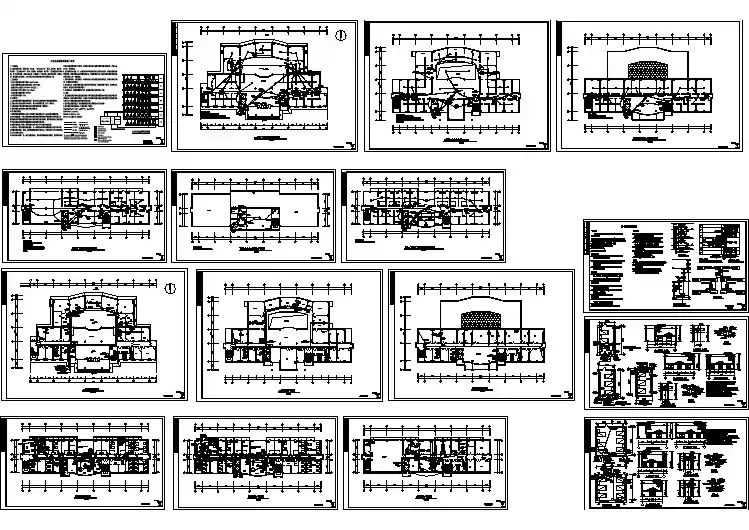

某地区综合医院建筑电气施工设计图
某6层医院门诊住院楼电气设计图
医院病房楼的电气设计例析
医院病房楼的电气设计例析1建筑概况本工程为某医院综合病房楼，建筑面积116877平方米，建筑高度：高度90米，建筑层数：地上二十一层，地下二层。
地下二层为热交换站、消防水泵房，地下一层为变配电室、柴油发电机房，首层为消防控制室，二层为儿科，三层为产科，四层至六层为手术部，七层为ICU，八层为CCU，九层至十九层为病房，二十层至二十一为活动室和研究中心。
该工程为一类高层民用建筑，地下耐火等级为一级，结构形式为现浇钢筋混凝土框架剪力墙结构。
该医院为三级甲等医院。
2负荷等级及供电电源与电压2.1负荷等级a.一级负荷包括：火灾报警及联动控制设备、消防泵、消防电梯、消防电梯污水泵、排烟风机、加压送风机、安防系统、应急照明，手术部、病理切片分析、ICU、CCU、血库、百级洁净度手术室空调系统用电、真空泵、压缩机、生活水泵、重要的计算机系统等。
其中重要手术室、ICU等涉及患者生命的设备及照明用电为一级负荷中的重要负荷。
b.二级负荷：其它手术室空调系统用电、普通电梯以及本楼污水泵。
c.三级负荷：其它负荷和一般照明。
2.2供电电源及电压从市政供电部门引入4路10kv高压电源，作为正常工作电源，每两路电源为一组，两路电源同时供电，互为备用，形成两组高压系统，每路电源均能带所在组100﹪的一、二级负荷。
高压电压为10kv，低压动力设备及照明电压为220/380v。
本工程10kV变电所，设在地下一层，东侧是柴油发电机房，变电所高低压进出线电缆均下进下出。
10kV变电所内设4*1600（kVA）干式变压器；4台变压器分别为两组低压系统供电，两组低压系统均为单母线分段系统。
继电保护设置：高压起隔离作用，三相定时限过流保护，电流速断保护，零序电压检测均上传到院区10kV总配电所，变压器高温报警发信号和超高温跳闸保护在本地实现。
变电所低压220/380V母线分段运行，两段低压母线之间设联络开关.进线开关失电采用自动分励脱扣方式，母联开关设BZT及手动控制，可自动复归且倒闸瞬时断电.母联开关自投时有0～4S延时，当低压侧主开关因过载及短路跳闸时，不能自动关合母联开关.进线和母联开关手动合闸时设电气联锁，三个开关不能同时合闸。
某三甲综合医院电气设计
某三甲综合医院电气设计某三甲综合医院电气设计近年来，随着医疗技术的不断进步，医院日益注重安全可靠的供电保障。
因此，本文旨在对某三甲综合医院的电气设计进行探讨，分析现状，并提出改进建议。
首先，我们需要了解该医院的电气设计状况。
经过调研，该医院的电气设计整体上还算合理，各用电区域划分明确、用电负荷均衡。
但是，仍存在一些问题：一是电缆走线不整齐，存在交叉等情况。
这给定位故障带来了困难，也增加了电路故障的风险；二是部分线路连接方式不可靠，容易松动甚至引发火灾等事故；三是部分大功率负载存在单独开关电源的现象，容易引起电网电压波动，可能对其他重要设备带来影响。
针对这些问题，为了保障医院的应急抢救和安全供电，我们提出以下改进建议：一是对电缆走线进行规范化管理，实行非交叉、先进先出、分类放置；二是加强线路的连接安全性，采用接线端子盒、卡扣等连接方式，在整体配电箱和开关柜中统一布线；三是合理安装无功补偿装置，缩小医院内与外部电网的功率差距，给整个系统提供稳定的电压和电流。
此外，在日常维护中，我们还需要关注以下几个方面：一是经常进行设备巡检、清洁、保养，及时排除隐患；二是对电气设备运行参数进行全面跟踪，确保设备的稳定运行；三是对发生故障时进行及时修复，保证医疗工作的正常进行。
本文就某三甲综合医院电气设计的现状和改进建议进行了探讨。
相信随着技术的进步和建议的实施，将会给医院的供电保障和医疗工作的安全性提供更完善的保障。
针对电缆走线的规范化管理，我们建议采用非交叉、先进先出、分类放置的方式。
这种方式能够有效防止多条电缆的交叉和错绕，提高电缆定位和检修的准确性和效率。
同时，根据电缆走线的长度、环境等条件，选择合适的接头、支吊架、保护管和标识方法，保证电缆走线的安全性和可靠性。
另外，要加强对电缆走线的维护管理，定期进行清洁、检查、测试等工作，及时发现问题并解决。
对于线路连接的问题，我们建议采用接线端子盒、卡扣等连接方式。
这种连接方式相对于普通的插头插座连接更加安全可靠，能够避免插拔不牢、松动、导致火灾等问题。
某医院电气设计方案
（五）电气照明 1、照明系统电压为380/220V。均按《建筑照明设计标准》GB500342004设计，照度标准（一般照明）取值如下： 诊断室 手术室 各科室 停车场 会议室 各类泵房 300Lx 750Lx 300Lx 50Lx 300Lx 300Lx 150Lx 候诊室 大厅 配电室 空调室 档案室 冷冻站 200Lx 300Lx 200Lx 150Lx 300Lx 150Lx
2、配电线路 （1）负荷电流大的回路（工作照明、及冷冻机组）采用密集型插接式 母线槽供电。一级负荷的（消防系统）配电回路选用耐火聚乙烯绝缘电 力电缆供电，二、三级负荷的配电回路选用阻燃聚乙烯绝缘电力电缆供 电。动力及照明配电支线采用铜芯聚乙烯绝缘导线，穿热镀锌钢管在楼 板内或吊顶内敷设。 （2）对各楼层医疗用电系统双电源切换箱、消防系统双电源切换箱、 应急照明配电箱及动力、通风系统配电箱采用分支电力电缆供电。 （3）变电所内高（低）压配电装置的上进、上出的方式，电缆线路封 闭式节能型桥架敷设。 3、配电设备及布置 （1）在每层的配电小室内，设有楼层照明配电总箱、应急照明配电 箱、动力配电箱、双电源切换配电箱和封闭式节能型桥架及管线等。
（3）建筑物内的电气装置做等电位联结（总等电位联接MEB及局部等电 位联接LEB）。电气装置内的PE保护线与接地干线，各种金属管路及建 筑物的金属结构等互相联结。在强电竖井、弱电竖井内分别设一条40x4热镀锌扁钢作接地干线，在各层平面设接地端子箱，在相关各室内 设接地端子盒.将室内高度在2.4m以下的配电箱PE母排、电气装置的金 属外壳及其它金属管道、金属窗框、病床的金属框架等均进行等电位联 结。 （4）一般医疗用电系统供电回路装有漏电保护器（RCD）。手术室等场 所的用电采取防微电击措。 （5）固定式或手握式医疗电气设备（但急救和手术用电设备等除 外），高度在2.4m以下的设备装有漏电保护器。
某医院电气方案说明
强电设计1.设计依据《建筑设计防火规范》GB50016-2014《供配电系统设计规范》GB50052-2009《低压配电设计规范》GB50054-2011《通用用电设备配电设计规范》GB50055-2011《电力工程电缆设计规范》GB50217-2007《建筑照明设计标准》GB50034-2013《民用建筑电气设计规范》JGJ16 -2008《医疗建筑电气设计规范》JGJ312-2013建筑、给排水及空调通风等专业提供的设计条件。
2.设计范围：空调动力配电系统、照明系统、接地保护及安全措施。
3.负荷等级（1）手术室设备及其照明用电为一级负荷中特别重要负荷。
（2）内镜检查室；医疗用电设备；公共走道照明；应急照明为一级负荷（3）其余均为三级负荷。
4.供电电源本区域照明、空调通风、医疗设备等用电由楼层总配电箱或地下一层变配电所低压出线柜引来，所有用电设备电压等级为380V/220V。
5.计量在强电井总配电箱处设计量表计对照明、空调、医疗设备等用电负荷进行分项计量。
6.配电系统：本改造区域低压配电干线由强电井总配电箱引出经桥架穿管引到末端设备。
应急照明、医疗用电设备、走道照明等由两路电源加末端自切。
手术室用电由双电源+柴油发电机供电外，还需增设UPS不间断电源。
7.配电线路敷设应急照明干线采用矿物绝缘电力电缆敷设，支线采用低烟无卤阻燃耐火型铜芯聚录乙烯绝缘导线，管线明敷时，穿具有防火涂层的金属管或金属桥架敷设；暗敷时，混凝土保护层不小于30mm。
其他照明、空调动力设备干线采用无卤低烟绝缘电力电缆穿金属管或金属桥架敷设，配电支线采用铜芯聚乙烯绝缘导线，穿镀锌钢管在楼板内或吊顶内敷设。
8.接地保护及安全措施（1）本工程低压配电系统的接地型式为TN-S系统。
手术室为局部IT系统，选用专用配电箱，配电箱内设置隔离变压器，隔离变压器两侧不设过载保护，需设高温绕组监控及绝缘监视装置。
（2）本工程接地形式利用原配电保护接地方式。
9层L型市卫校附属医院住院综合楼电施设计cad图纸
某城市中小医院电气设计图纸（全套）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈某医院住院楼电气设计
摘要：本文结合某医院，简要论述了医院电气设计中涉及的供电方案、配电、照明、接地等系统，同时提出一些设计中注意的问题。
关键词：医院建筑电气设计电气安全接地系统
随着现代医疗科学技术的发展，使越来越多的医疗电气设备和医用电子仪器应用于医院的临床诊断和治疗，从而使用电方式更加复杂，用电量大幅度增加。
因此医院对用电质量及其安全性也提出了更高的要求，安全供电成为医院日常经营、救治、护理过程中的重要环节，对手术室、icu监护室及ccu监护室这些特殊医疗场所显得尤为重要。
0 项目概况
该项目为新建工程。
总建筑面积为：25640.0m2，建盖层数为地上十二层，地下二层，建筑高度为46.900m。
设计床位数300床。
本项目为一类高层建筑，耐火等级为一级。
本心血管医院住院楼包括：胸外科护理单元4个及icu监护室1个，心内科护理单元4个及ccu监护室1个，手术层。
并设有功能科、设备用房、肿瘤中心及地下两层车库。
1 供电负荷等级划分
该建筑为一级负荷用电单位，是一类高层建筑物，所有的消防负荷（包括消防电梯、正压送风机、排烟风机、应急照明及应急疏散照明等）、手术部、生活变频水泵、供养机房、吸引机房、地下
机械停车设备、百级洁净度手术室空调系统等划属为一级负荷；手术室、icu监护室及ccu监护室用电负荷为一级负荷中的特别重要的负荷；医梯、客梯和除百级以外的手术室空调系统用电为二级负荷；其余均为三级负荷。
2 供电方案
根据《综合医院建筑设计规范》、《民用建筑电气设计规范》、并参考国际iec相关标准的要求。
该项目在地下一层设置变配电室，采用两路独立的10kv电源供电，另外自备柴油发电机作为第三电源，对于手术室、icu监护室及ccu监护室等特别重要负荷另配eps 应急电源以满足对转换时间和对供电连续性的要求。
根据负荷计算及医院用电的特殊性，本项目设置了两台干式变压器(两台
800kva)，两台变压器同时工作，又互为备用。
当一台变压器出现故障或检修时，另一台变压器能承担其全部重要负荷。
对于手术部、icu监护室及ccu监护室等特别重要负荷，由配电室单独引入双路电源供电，在末端自动切换，并另配eps应急电源供电。
由配电室将各类电源分别引至电气竖井内，各层竖井内分别设有普通照明箱、消防应急照明配电箱及普通动力箱，再由竖井配电箱分别放射引至各科室、各病房的照明、空调动力等负荷供电。
应急照明配电箱由双回路电源供电，并在末级设置自动切换开关进行切换，并配置eps不间断电源箱供电。
按楼层、科室设置独立计量，计量表设在电气竖井配电箱内。
3 照明系统
医院照明设计应主要考虑病人和医护人员的要求。
良好的照明环境能够舒缓病人的不良情绪，使病人能安心地等待就诊和治疗，为治疗带来积极的效果：同时也能保证医务工作者能高效快捷地完成各项工作，缓懈医护人员精神及身体的疲劳。
因此，要充分考虑各类不同场所的功能的要求，结合自然采光等因素，选用合适的光源及灯具并采用合理的布灯方式、控制方式来满足使用要求并达到节能效果。
根据病房床位的布置设置局部照明，采用一床一灯方式。
在综合医疗设备带上安装模块式荧光灯．也可以设计可调式旋臂壁灯，并选用可调光源，既满足本病床人的要求，又减少对其它床位的影响。
病房区域设有夜间照明以满足夜间值班医护人员巡查及病人的需要，通常在病房内及卫生间过道处装设夜间照明灯具，并选用带有遮光罩的节能型灯具，提供一定的地面照度(5-10lx)，儿童病房不大于1lx。
在病房层公共走廊处的应急照明灯采用应急半可控方式，平时可控，应急时强制点亮，夜间可用作走道夜间照明，既节约成本又能达到节能的目的，应急照明灯的控制开关装设在护士站，由值班护士统一控制管理。
该工程在公共走道、疏散楼梯间、消防电梯间及前室、公共大厅等场所应设置有疏散照明，在疏散走道、大厅设置疏散指示灯，在安全出口处装设安全出口标志灯。
医院的疏散照明设计在满足规
范要求的照度标准外，考虑到病人疏散不便，还应适当提高设计标准，防止发生停电或因照度不足引起恐慌，手术室、icu、ccu等场所应设置安全照明。
4 手术室、icu监护室及ccu监护室防静电及防漏电措施
医院供电不同于一般民用建筑的供电，在医疗环境中，微小的漏电电流都有可能酿成严重的医疗事故。
为此医院配电系统接地保护型式应采用tn—s系统，手术室、icu监护室及ccu监护室配电系统接地型式采用it系统。
众所周知．当用电设备对人体心脏直接漏电电流大于10ua时，会造成对病人的微电击事故。
而在一般建筑工程设计中所采用的电磁式剩余电流动作保护器，其动作响应值是ma级(如30ma)。
远远不能满足医疗领域对病人保护的需要。
因此，现在国际上对医疗领域中的手术室、icu、ccu等重要场所通常采用局部中性点不接地的供电系统(it系统)。
所谓it系统就是所有带电部分应对地绝缘或配电变压器中性点应通过足够大的阻抗接地。
该工程手术室、icu监护室及ccu监护室设置局部it系统由单相隔离变压器、绝缘监视仪、外接报警显示和测试仪、电流互感器等设备组成。
通过单相3-1okva的隔离变压器对手术室、icu及ccu 监护室等重要场所供电。
首先，可以防止其他供电回路中的漏电电流通过接地线窜入至icu及ccu监护室的医疗电气设备上，对病人的安全构成威胁；另外，一旦隔离电源上所接的负载出现对地故障
时．因对地不构成回路．只产生一个很小的容性漏电流。
极大地保护了病人免遭微电击的伤害。
同时it系统内的绝缘监视仪，监视相线对地的绝缘阻值．一旦相线对地出现绝缘故障，绝缘监视仪立即报警，提醒操作人员系统中已经出现第一个对地故障，此时系统仍能带故障运行．不会导致断路器动作，从而保证了icu及ccu监护室医疗设备供电的连续性。
同时也有效地抑制了电源系统的谐波影响。
5 电气安全防护及接地系统
医院的电气安全与接地设计，与病人及医务人员的生命安全息息相关，同时对设备正常工作、建筑物防雷等也至关重要。
本项目根据年预计雷击次数计算，按《建筑物防雷设计规范》gb50057—94(2000年版)分类，本建筑物划属二类防雷建筑物。
沿屋面女儿墙明敷避雷带．凡屋面的所有金属构件、金属风管、金属管道及金属屋面构架等均与避雷带可靠焊接。
建筑物每隔一层利用结构梁内主筋做连接，并与金属窗及玻璃幕墙连接，做防雷电侧击和建筑物总等电位联结。
该工程防雷引下线利用建筑物内主筋，利用地梁底部主筋作为接地体。
为了防雷电波的侵入及防雷电感应，在手术室、icu监护事、ccu监护室、变配电室、弱电机房、电梯机房、电气竖井、带洗浴功能的卫生间等场所设置局部总等电位接地系统。
并在各功能房间设置有leb总等电位接地端子箱便于现场医疗设备使用。
该工程电源系统设置有三级浪涌保护装置以限制感应过电压的入侵。
6 火灾自动报警系统
该建筑物为一类防火建筑，采用控制中心报警系统。
系统设置一台集中火灾自动报警控制器。
系统能集中显示火灾报警部位信号和联动控制状态信号。
系统由火灾探测器、火灾报警控制器、智能显示工作站、手动火灾报警按钮、消火栓按钮、输入模块、输出模块、总线隔离模块、联动控制盘、声光报警器、消防对讲通讯盘、火灾应急广播设备、电梯监控盘等设备组成。
该工程消防控制设备集中设在医院消防中心控制室，所有控制线缆均由室外弱电电缆沟引入。
该工程根据楼层防火分区将火灾报警控制回路分为7个回路。
火灾报警控制器为二总线智能控制器。
火灾报警控制器对探测器同路进行巡测，当某一区域内着火，该处的探测器采集到现场信号，并立即把信号发回控制中心的控制器，控制器将此信号进行判断．若确认着火，控制器则向火灾现场发出声光报警和火灾应急广播．通过联动控制器向需要联动的消防设备发出执行信号，并切断非消防电源，消灭初期火灾。
火灾报警控制器具有火灾监测、联动控制功能。
根据《高层民用建筑设计防火规范》gb50045-95(2005年版)的规定该工程应设置漏电火灾报警系统。
住院楼的照明、空调、动力二级配电箱进线处均装设漏电报警模块箱，用来检测各配电箱漏电电流的变化情况。
漏电火灾报警为二总线设计，将各漏电报警模块箱内的控制模块通过总线隔离器接入总线，在消防控制中心内监视该楼各二级配电箱的漏电电流变化情况，并报警。
7 结束语
医院建筑的配电系统设计从总体结构上虽与其他公共类建筑存在共性，但在电力配电、照明、安全与接地设计等环节有特殊的不同点．应结合人员安全、设备需求、建筑功能，把握住不同区域相应的电气设计特点与要点，以确保设计满足医院建筑的要求，同时具有一定的先进性．有利于节能，方便管理。
本文仅是笔者进行医院电气设计的一些体会，不妥之处，敬请指正。
