电装实习报告(收音机)
西安邮电大学
电装实习报告书
院系名称：计算机学院
学生姓名：
专业名称：计算机科学与技术
班级：
时间：2012年09月24日至2012年09月28日
实验一：焊接练习
一、实习内容：
1、学习焊接的基本操作
2、焊接电路板
二、实习器材及介绍：
电烙铁，焊锡，电路板，镊子，铜线，钳子等。
1、电烙铁：由烙铁头.加热管.电源线和烙铁架组成，我们使用的是内热
式电烙铁，功率在20—30w之间，其优点是功率小，热量集中，适于一般元件的焊接。
2、钳子：剥去铜线外的塑料皮，将铜线夹断。
3、镊子：调整铜线的形状，将铜线调整为所需规则的形状。
4、焊锡丝：由37%的铅和63%的锡组成的合金。
焊锡丝有熔点低，易与
铜、铁等金属结合，焊接强度合适，电阻率低等优点因此是用于焊接合适材料。
5、印刷电路板（PCB板）：硬制塑料板上印有钢制电路，可将一些电子元
件焊在其上。
印刷线路板的原料主要是铜箔，粘结剂，极板
6、铜线：焊接器件。
三、原理简述：
电烙铁是加热工具，可将烙铁头加热到250摄氏度左右，在此温度下，焊锡便可融化为熔融状态，此时便可将与锡相亲的铜制元件与PCB板上铜制电路焊接在一起。
焊锡线为锡铅合金，通常用于电子设备的锡焊，其锡铅比为：60：40。
它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
烙铁头在正常使用下氧化得很快，清理办法是：将烙铁头在有松香的烙铁板上轻轻摩擦。
四、实习步骤：
（1）剪金属丝：用钳子将电线的绝缘皮拨掉，并将里面的铜丝剪成大约二公分长的细丝。
（2）将铜丝用镊子弯成U行穿在电路板相邻两个孔中。
（3）涂敷助焊剂。
涂敷助焊剂在波峰焊接过程中是必不可少的，好的助焊剂会附在电路板上完成整个焊接过程，可提高焊接表面的润滑性，降低熔融锡表面的张力，使锡能在金属表面扩张开，使原件与电路板之间形成良好焊点。
（4）预热。
预热装置在短时间内将电路板温度提升到所需温度，是助焊剂充分活化，加快助焊剂的化学反应，避免对基板的热冲击。
（5）焊接。
首先，左手拿焊锡丝，右手拿电烙铁。
其次，把电烙铁以45度左右的夹角与焊盘接触，以对应的45
度方向送焊锡，待焊锡在电烙铁上停滞3---5秒内，迅速
撤离焊锡丝。
最后，撤离电烙铁，撤离时沿着铜丝竖直向上或沿与电路板夹角45
度角的方向。
（6）旧的铜丝与电路板的脱离。
用电烙铁将此铜丝两端对应的焊点加热使其溶化，在其溶化期间用镊
子夹住铜丝，将其从电路板上拔出。
五、实习小结及心得：
虽然焊接练习时间不长，但是在短暂的学习中使我学会了一些基本的焊接技巧，同时我也明白了一些合格与不合格的焊点。
焊接时的不小心使我的手烫了几个泡，虽然很疼但是我也明白了焊接时应注意的一些问题。
疼了它让我学会了一些技巧，例如：在焊接前，必须先保持焊接部位的干净，否则焊锡将很难与焊接部位相连，如果电烙铁长时间与电路板接触会导致焊点处的焊盘脱落。
在焊接过程中要保证每个焊点的锡量适量并且一样多，如果控制不好，会导致空焊或将焊盘连接在一起。
若出现焊点灰暗无光，则可知电烙铁焊接时温度不够，则只需加热焊点处的焊锡。
虽然这次焊接过程中我没有将每个焊点都焊接的很漂亮，但是它让我掌握了一些焊接的基本技术与技巧，同时它也使我明白了焊接时一定要仔细要小心。
实验二：组装收音机
一、实习内容：
1、学习识别简单的电子元件与电子线路；
2、学习并掌握收音机的工作原理；
3、按照图纸组装一台收音机，焊接、安装、调试、排除故障一体化，并掌握其
调试方法。
二、实习器材及介绍：
1．电烙铁。
2．工具箱：工具箱内装有斜口钳、螺丝刀、镊子等必要工具,收音机套件一包（具体清单见目录），焊锡丝。
3.两节5号电池
三、原理简述：
调频（FM）工作原理：
调频信号64-108MHZ从ANT拉杆天线输入，经L1与C1送入Q1预选放大，又经C2耦合到L2与C3组成的输入回路，得到64-108MHZ范围的选择，再经C4到IC12脚。
输入高频波得到高频放大，由L4，C0-1组成的高放回路，选择接受FM电台节目。
FM本振回路由L5、C0-2组成。
C0-1和C0-2是同轴可变电容器，目的是本振信号频率跟随FM信号频率变化而变化，始终相差10.7MHZ。
本振信号与电台信号的差频组合由陶瓷滤波器CF2选择，使得FM高频载波变为统一中频载波（10.7MHZ），再输入IC17脚进行中频放大，又经过鉴频回路的附加回路B3，将音频信号解调下来，从IC23脚输出。
内经IC4脚外接音量电位器RV控制后，输出到IC24脚进行音频放大和功率放大，再从IC27脚经C23耦合到喇叭上。
鉴频输出的10.7MHZ偏移，通过IC内部AFC回路，到IC21脚输出，通过C15，R3送入IC16脚来实现的。
调频收音机原理图
调幅（AM）工作原理：
中波广播信号520-1620KHZ，通过L3与C0-3组成的输入回路选择后，送到CXA1691BM集成电路（IC）10脚，与本振信号混频。
本振信号是由IC 内电路与5脚外接B1、C8、C0-4构成本振回路产生的。
混频后IC14脚输出各种组合信号，由B2和CF1组成455KHZ中频选频回路，将高频载波变为统一中频载波（455KHZ），然后从IC16脚输入到中放进行放大，再经过检波回路，从IC23脚输出，内经IC4脚外接音量电位器RV控制，送入IC24脚进行音频放大和功率放大，再从IC27脚输出，由C23耦合到喇叭上。
从IC23内输出另一路与外接C16送入IC22脚内AGC电路，进行自动增益控制。
调幅收音机原理图
四、实习步骤：
1．对照元件清单目录表检查元件是否齐全；
2．认识识别各种元器件以及认清其作用；
3．学习S—202型收音机调频调幅的工作原理；
4．按照电路图将元器件焊接在与之对应的位置处；
5．装配完毕后，通电进行测试，若各项功能齐全则进行下一步，若存在缺陷则用万用表进行检查并纠正；
6．作一些基本的调试；
7．把焊接好的电路板与外壳组装好；
8. 检查验收
电流：FM：最小4.24mA 最大：17.42mA
AM:最小 5.6mA 最大：19.55mA
五、实习小结及心得：
在组装收音机时，我对其内部构件有了一定的了解，而且也基本了解了它的原理。
虽然只需要按照电路图焊接就可以了，可是还是要仔细，尤其一些元件需要注意正负极的连接，收音机的组装虽然不像焊接那么单调，但它的基础正是前一天的焊接练习。
认识、对照装配图，首先在焊板上焊上一块芯片。
这可是全部步骤中最重要的一步，因为将来收音机的好坏，百分之八、九十都取决于芯片焊接的好坏，另外最重要的还是集成块，由于管脚很不好焊，28个管脚弄了好长时间，如果出错会有严重后果，可以先焊1、14、15以及28号管脚，再焊接其他脚，因为镀上锡后芯片接触不稳，先焊四个脚有利于固定。
另外如果四连接触不好也会造成FM只能接到一个频率，这个需要注意。
对自己的动手能力是个很大的锻炼。
在实习中，我锻炼了自己动手技巧，提高了自己解决问题的能力。
比如在焊接芯片时，怎样把那么多脚分开焊接对我们来说是个难题，可是经过训练后，我们做到了。
虽然在实习中会遇到难题，但是从中我学到了很多，使自己的动手能力也有所提高，我想在以后的理论学习中我就能够明白自己的学习方向，增进专业知识的强化。
西安邮电大学电装实习过程控制及成绩鉴定表。
收音机的实习报告三篇
收音机的实习报告三篇收音机的实习报告篇1一、引言：有时侯我们自以为简单的事情,当做起来时才知道并不是我们想象的那么简单。
任何一件事要做好都要掌握一定的技术，还必须具备一定的素质才能完成。
要了解一项工种，掌握焊接和电子工艺的操作技术，光靠看书本和讲解是不行的。
所谓实习就是要我们自己实际的去练习，去操作。
要真正的把从书本的理论知识转到实际操作、实践中去。
还有就是不能由着自己的性子来操作，一定要在老师的指导、讲解下进行操作，严格遵守操作规程，不可自己耍小聪明。
二、调幅中波收音机的电路方框图，电路图，信号的流程如下：收音机的基本工作原理：天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。
同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。
中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。
音频信号通过功率放大之后，就可送至扬声器发声了。
天线接收到的高频信号通过输入电路与收音机的本机振荡频率(其频率较外来高频信号高一个固定中频，我国中频标准规定为465khz)一起送入变频管内混合——变频，在变频级的负载回路(选频)产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。
再经低放，功率放大后，推动扬声器发出声音。
三、安装前的准备工作：所需的基本工具：电烙铁(焊枪)、烙铁架、松香、万用表、镊子、尖嘴钳、偏口钳、螺丝刀。
焊接工艺要求:1、在焊接之前要仔细的查看个元件的个数，以及用万能表测试个元件性能是否为良好的。
2、要清楚的识别元件种类和作用。
3、在焊接时要注意电烙铁的角度，要使电烙铁、焊锡丝与电路板三位一体，要注意焊锡丝的用量，如果多了可能会影响其它元件的焊接也不美观，少了也许会焊不牢固。
4、在撤离电烙铁的同时要保证电路板不要晃动以免产生虚焊，在之后的调试过程中不容易找出错误的所在。
组装收音机实习报告4篇
组装收音机实习报告4篇组装收音机实习报告篇1一：实习名称：收音机的组装二：实习目的：1.熟识手工焊锡的常用工具的使用及其修理与护理。
2.基本把握手工电烙铁的焊接技术，能够的完成简洁电子产品的安装与焊接，熟识电子产品的安装工艺的生产流程。
3.了解超外差式收音机的组成与工作原理。
4.学会各种基本电子元件的识别与参数推断。
5.了解晶体管在电子电路中的用处与用法。
三：收音机工作原理收音机的原理是把从天线接收到的高频信号，经检波还原成音频信号，送到扬声器变成音波，是把接收到的电台高频信号用一个变频级电路将它转化为频率固定的中频信号，然后再对这中频信号进行多级放大，再检波低放。
由于不同频率无线点播用处较广，接受的电波较多。
所以音频信号会相互干扰，导致音效不好，所以当要选择所需的电台并把不要的信号“滤掉”。
收听广播时，使用选台按钮，由于中频固定，中放的增益可以做的较大，工作较稳定，检波器获得足够大的信号，从而使整机输出音质较好的音频信号。
因此中频调谐放大电路选择性好，增效高又不易自激，灵敏度和选择性都可以改善，而且整个波段接收灵敏度匀称。
四：试验材料电烙铁：外热式电烙铁，功率30W，烙铁头铜质。
焊锡，螺丝刀，镊子，各种收音机零件。
五：实习内容1：电烙铁的使用：使用电烙铁时，必需掌握好烙铁温度与焊接时间，由于烙铁温度太低熔化不了焊锡，温度太高会使烙铁“烧死”，电烙铁停留时间太短，焊锡不易熔化形成“虚焊”，焊接时间太长又简单损坏元器件。
2：元器件的识别：电路板上涉及许多元件，比方：二极管，三极管，电阻，电容，变压器，集成块等等。
电阻需要按色环区分其电阻。
二极管电解电容器的正负极，三极管的三个引脚连接挨次等等都是应当留意的事项。
六：实习心得这次组装收音机应当算作胜利吧。
装上电池，我渐渐地调整收到了四个台，虽然都不是很清楚，但收音机终于是响了，这让我心里还是蛮兴奋的，自己对它花费了那么多的心血，它最终没回报我一个“一声不吭”这让我还是挺欣慰的。
收音机的实习报告
收音机的实习报告收音机的实习报告集合8篇随着人们自身素质提升，越来越多人会去使用报告，不同种类的报告具有不同的用途。
相信很多朋友都对写报告感到非常苦恼吧，下面是小编收集整理的收音机的实习报告8篇，仅供参考，大家一起来看看吧。
收音机的实习报告篇1一、目的意义熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程，印制电路板设计的步骤和方法，手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物。
了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。
了解电子产品的焊接、调试与维修方法。
通过收音机的通电监测调试，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法，培养检测能力及一丝不苟的科学作风。
二、原理天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。
同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。
中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。
音频信号通过功率放大之后，就可送至扬声器发声了。
天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管内混合一一变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。
再经低放，功率放大后，推动扬声器发出声音。
三、安装调试1.检测（1）通电前的预备工作。
（2）自检，互检，使得焊接及印制板质量达到要求，特殊注意各电阻阻值是否与图纸相同，各三极管、二极管是否有极性焊错，位置装错以及电路板铜箔线条断线或短路，焊接时有无焊锡造成电路短路现象。
收音机的实习报告三篇
收音机的实习报告三篇收音机的实习报告三篇我们眼下的社会，报告与我们愈发关系密切，多数报告都是在事情做完或发生后撰写的。
那么大家知道标准正式的报告格式吗？以下是小编整理的收音机的实习报告3篇，欢迎阅读，希望大家能够喜欢。
收音机的实习报告篇1上周我们完成了电工基本知识的实习，这周我们就要自己动手，完成收音机的焊接组装。
我从小就对这种小制作很感兴趣，那时不懂焊接，却喜欢把东西给拆来装去，但这样一来，这东西就给废了。
现在电工电子实习课正是学习如何把东西“装回去”，第一次要完成自己的小作品，心中难免有些激动。
下面让我来给你们分享一下这次实习的心得。
这一阶段的实习也是一周的时间，第一天我们就领到了收音机的组装零件，并在指导老师的讲解下，了解了组装收音机的一些基本知识，以及需要注意的地方，检查和熟悉各种零件老师让我们多次熟悉收音机的电路图和熟悉电路元件，并调试元器件的好坏。
这一天的工作是相对轻松的，仅仅是熟悉电路图和学习使用常用电子仪器仪表，和识别检测常用的电子元件。
这一天最重要的就是常用电子元件的识别和检测。
我们常见的电子元件就是电阻、电容、二极管和三极管。
电阻上的色带是就是电阻的色环标记法，通过色环来表示电阻的大小，有效数字、倍率和允许误差。
现在见到的电阻的色环有四道和五道的，四道环的有效数字是前两道环所代表，而五道环是由前三道所代表。
接着识别电容器，电容用于交流耦合、滤波、隔断直流、交流旁路和组成振荡电路等，电容的标注分为直接标注和色标法。
实习的目的：电子技术实习的主要目的就是培养我们的动手能力，同金工实习的意义是一样的，金工实习要求我们都日常的机械车床，劳动工具能够熟练使用，能够自己动手做出一个像样的东西来。
而电子技术实习就要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。
电装实习收音机报告(多篇)
电装实习收音机报告（多篇）第1篇：收音机电装实习实验报告电装实习实验报告第一部分焊接拆装练习实验目的了解焊接电路的原理并熟练掌握焊接拆装电路的基本流程。
其中，焊接电阻包括卧式和立式两类。
实验工具电路板（1块）、电烙铁（1个）、焊锡丝（若干）、电阻（若干）、小铁片（若干）、焊锡枪（1个）。
实验内容进行电路板的焊接拆装练习，主要是练习并熟练掌握对电阻和铁片的焊接和拆装。
第二部分超外差式收音机装配与调试练习实验目的在熟练掌握电路基本焊接的基础上，仔细阅读说明书，完成收音机套件的组装并且进一步掌握电子安装工艺和调试。
实验工具电烙铁（1个）、焊锡丝（若干）、焊锡枪（1个）、超外差式收音机组装套件（1套）。
实验内容1）·元件清单：1·电原理图：·焊接电路图22）调试装配·安装过程：安装时先装低矮和耐热的元件（如电阻），然后再装大一点的元件（如中周、变压器），最后再装怕热的元件（如二极管、三极管）。
电阻的安装，选择好阻值后根据两孔的距离弯曲电阻脚立式插装或卧式插装在电路板上进行安装，高度尽量统一；瓷片电容和三极管的脚剪的长度适中且不能超过中周的高度，点解电容紧贴线路板立式安装焊接；磁棒线圈的四根引线头直接对应的焊接在线路板上；双连拔盘安装时在它的元周内的高出部分的元件脚剪去；喇叭安放挪位后用喇叭压板和螺丝固定。
·调试过程：测量电流，电位器开关关掉，装上电池并用万用表的50mA档，表笔跨接在电位器开关的两端（黑表笔接电池负极、红表笔接开关的另一端）电流指示小于10mA，则证明已经通电，将电位器开关打开，用万用表分别依次测量E、D、C、B、A五个电流缺口，测试完毕均在要求范围之内，用烙铁依次联通五个缺口，再把音量开到最大，调双连拔盘，收到电台。
·故障即解决方案当测量值不在规定范围时，检查三极管极性是否装错，中周是否装错位置以及虚假错焊等，若测量哪一级电流不正常则说明那一级存在问题，检查并纠正，再次测量电流值，若正常则故障解决，否则继续依次排查故障。

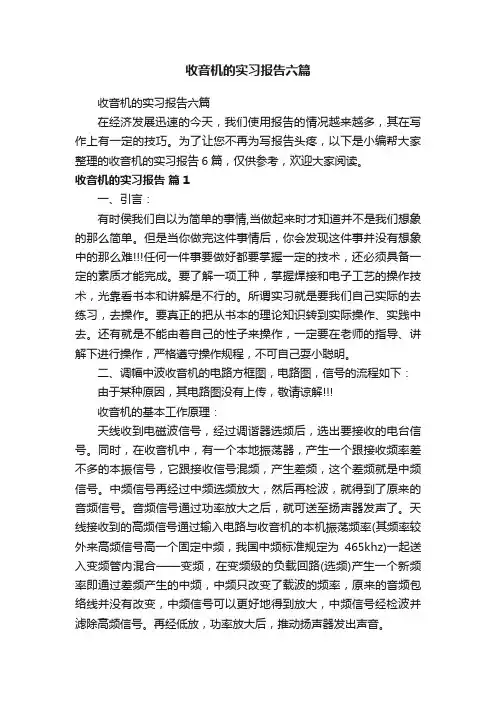

收音机的实习报告六篇
