0EE.138.239-20140EE.138.239-2014佳木斯电动机股份有限公司技术文件YE3系列超高效率三相异步电动机产品样本（机座号80～355）佳木斯电动机股份有限公司发布YE3系列超高效率三相异步电动机（机座号80～355）产品样本1 概述YE3系列超高效率三相异步电动机是我公司自行开发设计的全封闭自扇冷式三相异步电动机。
效率指标符合GB 18613-2012《中小型三相异步电动机能效限定值及能效等级》中的“电动机节能评价值”中的2级效率的规定。
本系列电动机机座号范围为80～355，功率等级和安装尺寸符合GB/T4772.1/IEC 60072-1和GB/T4772.2/ IEC 60072-2标准的规定。
2 产品特点YE3系列电动机整体外观（见图1）。
图1 整体外观图产品主要有以下特点：a) 电动机主接线盒位于机座的顶部，可以左右出线，满足用户不同出线方式的要求；b）机座号160及以上电机，可以根据用户需要提供定子测温装置、轴承测温装置、加热器、不停机注排油装置；c) 机座号225及以上电机，可根据用户需要提供底脚调整螺栓孔；d）接线盒、机座、端盖和风罩的外形美观、样式新颖，并且有利于降噪和通风；e) 电动机采用热分级为155（F）级绝缘系统，从而延长电机的使用寿命；f) 电动机工作制为S1，冷却方式为IC411，外壳防护等级为IP55；g) 适用于各种应用场合，如：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W为户外防轻腐蚀；TH为湿热；WTH为户外湿热；F1为户内防中等防腐；F2为户内防强腐蚀；WF1为户外防中等腐蚀；WF2为户外防强腐蚀；h)为了方便连接负载，在电动机轴伸端面均预留有C型中心孔；i）电动机机座底部安装有防爆呼吸排水阀(V1安装方式除外)；j) 优良的起动特性；k) 电动机的高质量保证了很高的运行可靠性；l）高效、节能、安全、环保。
YPT系列样本355-560-佳木斯电机厂
YPT系列中型低压变频调速三相异步电动机（机座号355～560）佳木斯电机股份有限公司0EE.138.115 一.概述YPT系列中型低压变频调速三相异步电动机（机座号630～800）是我公司为了适应异步电动机变频调速技术的发展趋势，满足市场需求，吸取国内外同类电机之优点并采用计算机优化设计、同时结合我公司几十年设计制造低压大功率三相异步电动机的经验而开发的新系列产品。
本系列电动机采用计算机辅助设计技术，使电机与变频器匹配更合理，同时电机效率、功率因数设计较高，能够减小变频器的容量，降低控制系统成本。
电动机槽配合、槽形、绕组分布形式都做了特殊考虑，抑制和减少谐波所产生的不良影响。
每相绕组的首末匝绝缘都作了特殊处理，保证在电压峰值的作用下，绕组绝缘不击穿。
电动机的电磁负荷设计留有一定的裕度，既能保证电机在高频时的过载能力又能在低频运行时保持恒转矩输出。
本系列电动机具有调频性能好、节能、噪声低、振动小、运行安全可靠等优点。
功率等级、电气性能均符合国家标准GB755-2000《旋转电机定额和性能》和国际电工委员会（IEC）标准。
功率从200kW～1400kW，极数为6、8P，额定电压690V，额定频率50Hz，变频范围0～100Hz。
本系列电动机防护等级为IP54，YPT355~YPT400冷却方法为IC416，即电机非轴伸端带独立电源的冷却风机，YPT450~YPT630冷却方式为IC666，即电机上方安装独立冷却器，冷却器上方和冷却器一侧带独立电源风机，保证电机在低频运行时内循环风路的风量和风压。
二.型号说明YPT 355 S 3 - 6极数铁心长代号机座长代号（S-短机座，M-中机座，L-长机座）电机中心高系列代号二.结构说明YPT355~YPT400电动机采用圆筒式散热筋结构，机座采用铸铁机座，结构合理、外形流畅、工艺稳定。
YPT450~YPT560电动机采用箱式结构，重量轻、刚度好、外形美观。
YZR电机样本
YZR（112-400）、YZ(112-250)
系列起重及冶金用（绕线转子）三相异步电动机样本
1 概述
1.1 YZR、YZ系列电动机系用于驱动各种型式的起重机械及其他类似设备的专用产品；具有较大的过载 能力和较高的机械强度，因此，它特别适用于那些短时或断续周期工作制，频繁地起动、制动、有时过 负荷及有显著振动与冲击的设备。 1.2 电动机的功率等级和安装尺寸符合 IEC72 推荐标准，功率等级与安装尺寸的相互对应关系与日本 JEM1202 及西德 DIN42681 相似并可互换。 1.3 电动机的绝缘等级分为 F 级和 H 级两种。F 级适用于冷却介质温度不超过 40℃的一般场所，H 级 适用于冷却介质温度不超过 60℃的冶金场所，两种电动机具有相同的电气性能。 1.4 电动机具有良好的密封性，用于一般场所的电动机防护等级为 IP44，用于冶金场所的电动机外壳 防护等级为 IP54。 1.5 YZR 系列为绕线转子电动机，YZ 系列为鼠笼转子电动机。
1.8
1.5
2.2
1.8
1.5
1.1
0.8
2.5
2.2
3
2.5
2.2
1.8
1.5
4
3.7
5
4
3.7
3
2.5
6.3
5.5
7.5
6.3
5.5
5
4
8.5
7.5
11
8.5
7.5
6.3
5.5
15 9
7.5 15 11
9 11 7.5 9 6 7.5 5
13
11
15
13
11 13
11 7.5
18.5
15
22
YPT系列样本355-560
YPT系列中型低压变频调速三相异步电动机（机座号355～560）佳木斯电机股份有限公司0EE.138.115 一.概述YPT系列中型低压变频调速三相异步电动机（机座号630～800）是我公司为了适应异步电动机变频调速技术的发展趋势，满足市场需求，吸取国内外同类电机之优点并采用计算机优化设计、同时结合我公司几十年设计制造低压大功率三相异步电动机的经验而开发的新系列产品。
本系列电动机采用计算机辅助设计技术，使电机与变频器匹配更合理，同时电机效率、功率因数设计较高，能够减小变频器的容量，降低控制系统成本。
电动机槽配合、槽形、绕组分布形式都做了特殊考虑，抑制和减少谐波所产生的不良影响。
每相绕组的首末匝绝缘都作了特殊处理，保证在电压峰值的作用下，绕组绝缘不击穿。
电动机的电磁负荷设计留有一定的裕度，既能保证电机在高频时的过载能力又能在低频运行时保持恒转矩输出。
本系列电动机具有调频性能好、节能、噪声低、振动小、运行安全可靠等优点。
功率等级、电气性能均符合国家标准GB755-2000《旋转电机定额和性能》和国际电工委员会（IEC）标准。
功率从200kW～1400kW，极数为6、8P，额定电压690V，额定频率50Hz，变频范围0～100Hz。
本系列电动机防护等级为IP54，YPT355~YPT400冷却方法为IC416，即电机非轴伸端带独立电源的冷却风机，YPT450~YPT630冷却方式为IC666，即电机上方安装独立冷却器，冷却器上方和冷却器一侧带独立电源风机，保证电机在低频运行时内循环风路的风量和风压。
二.型号说明YPT 355 S 3 - 6极数铁心长代号机座长代号（S-短机座，M-中机座，L-长机座）电机中心高系列代号二.结构说明YPT355~YPT400电动机采用圆筒式散热筋结构，机座采用铸铁机座，结构合理、外形流畅、工艺稳定。
YPT450~YPT560电动机采用箱式结构，重量轻、刚度好、外形美观。
佳木斯电机YE系列高效率三相异步电动机样本

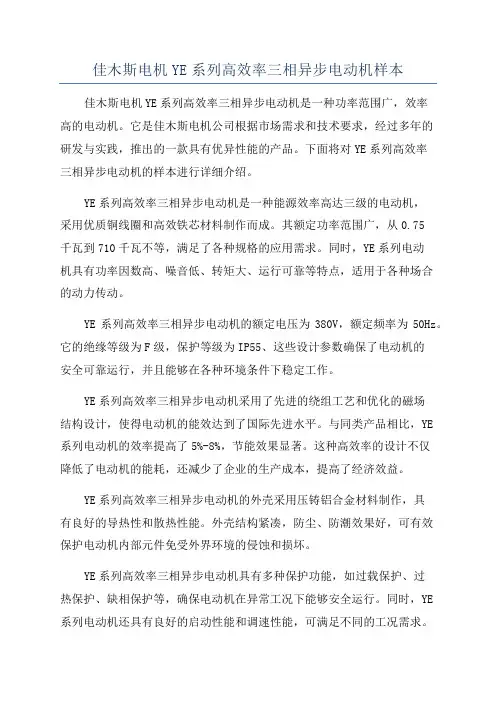

佳木斯电机YE系列高效率三相异步电动机样本佳木斯电机YE系列高效率三相异步电动机是一种功率范围广，效率高的电动机。
它是佳木斯电机公司根据市场需求和技术要求，经过多年的研发与实践，推出的一款具有优异性能的产品。
下面将对YE系列高效率三相异步电动机的样本进行详细介绍。
YE系列高效率三相异步电动机是一种能源效率高达三级的电动机，采用优质铜线圈和高效铁芯材料制作而成。
其额定功率范围广，从0.75千瓦到710千瓦不等，满足了各种规格的应用需求。
同时，YE系列电动机具有功率因数高、噪音低、转矩大、运行可靠等特点，适用于各种场合的动力传动。
YE系列高效率三相异步电动机的额定电压为380V，额定频率为50Hz。
它的绝缘等级为F级，保护等级为IP55、这些设计参数确保了电动机的安全可靠运行，并且能够在各种环境条件下稳定工作。
YE系列高效率三相异步电动机采用了先进的绕组工艺和优化的磁场结构设计，使得电动机的能效达到了国际先进水平。
与同类产品相比，YE系列电动机的效率提高了5%-8%，节能效果显著。
这种高效率的设计不仅降低了电动机的能耗，还减少了企业的生产成本，提高了经济效益。
YE系列高效率三相异步电动机的外壳采用压铸铝合金材料制作，具有良好的导热性和散热性能。
外壳结构紧凑，防尘、防潮效果好，可有效保护电动机内部元件免受外界环境的侵蚀和损坏。
YE系列高效率三相异步电动机具有多种保护功能，如过载保护、过热保护、缺相保护等，确保电动机在异常工况下能够安全运行。
同时，YE系列电动机还具有良好的启动性能和调速性能，可满足不同的工况需求。
总之，佳木斯电机YE系列高效率三相异步电动机是一种功能强大、效率高、安全可靠的电动机。
它在各个行业的动力传动中具有广泛的应用，能够为企业节约能源、提高工作效率、降低生产成本，是现代工业生产中不可或缺的重要设备。
佳木斯电机YE系列高效率三相异步电动机样本
佳木斯电机Y E系列高效率三相异步电动机样本Hessen was revised in January 2021系列超高效率三相异步电动机（机座号80～355）产品样本1 概述YE3系列超高效率三相异步电动机是我公司自行开发设计的全封闭自扇冷式三相异步电动机。
效率指标符合GB 18613-2012《中小型三相异步电动机能效限定值及能效等级》中的“电动机节能评价值”中的2级效率的规定。
本系列电动机机座号范围为80～355，功率等级和安装尺寸符合GB/IEC 60072-1和GB/ IEC 60072-2标准的规定。
2 产品特点YE3系列电动机整体外观（见图1）。
图1 整体外观图产品主要有以下特点：a) 电动机主接线盒位于机座的顶部，可以左右出线，满足用户不同出线方式的要求；b ）机座号160及以上电机，可以根据用户需要提供定子测温装置、轴承测温装置、加热器、不停机注排油装置；c) 机座号225及以上电机，可根据用户需要提供底脚调整螺栓孔；d ）接线盒、机座、端盖和风罩的外形美观、样式新颖，并且有利于降噪和通风； e) 电动机采用热分级为155（F ）级绝缘系统，从而延长电机的使用寿命； f) 电动机工作制为S1，冷却方式为IC411，外壳防护等级为IP55；佳木斯电动机股份有限公司技术文件YE3系列超高效率三相异步电动机 产品样本 （机座号80～355）2014-07-20发布 2014-07-30实施佳木斯电动机股份有限公司 发布g) 适用于各种应用场合，如：“W ”、“TH ”、“WTH ”、“F1”、“F2”、“WF1”及“WF2”，其中：W 为户外防轻腐蚀；TH 为湿热；WTH 为户外湿热；F1为户内防中等防腐；F2为户内防强腐蚀；WF1为户外防中等腐蚀；WF2为户外防强腐蚀； h) 为了方便连接负载，在电动机轴伸端面均预留有C 型中心孔； i ）电动机机座底部安装有防爆呼吸排水阀(V1安装方式除外)； j) 优良的起动特性；k) 电动机的高质量保证了很高的运行可靠性； l ）高效、节能、安全、环保。
佳木斯电机 YE3系列高效率三相异步电动机样本
页眉内容4佳木斯电动机股份有限公司技术文件佳木斯电动机股份有限公司发布YE3系列超高效率三相异步电动机（机座号80～355）产品样本概述YE3系列超高效率三相异步电动机是我公司自行开发设计的全封闭自扇冷式三相异步电动机。
效率指标符合GB18613-2012《中小型三相异步电动机能效限定值及能效等级》中的“电动机节能评价值”中的2级效率的规定。
本系列电动机机座号范围为80～355，功率等级和安装尺寸符合GB/T4772.1/IEC60072-1和GB/T4772.2/IEC60072-2标准的规定。
产品特点WF1”为户电能费用，却超过总费用的97％。
如果能够在电能费用上得到节约，那么，只要电动机在运行，你就是节约的。
尽管电动机的购置费用较高，但可以在一年以内回收。
然而上述计算不能单纯只看它的商业价值。
电动机消耗了工业用电能的60％，一项研究表明，驱动系统的节约潜力大约是20000MW.h/每年—它相当于八个燃煤电站的出力；不仅如此，还要排放1100万吨的碳氧化物。
这意味着，环境保护也受益于每台节能电动机。
图2列举了YE3与Y3系列电动机中22kW～90kW效率的对比值，高出部分的效率所节约的电能费用，要远远超出所增加的费用。
YE3与Y3系列电动机效率对比值以15kW-4P电动机为例对Y3电机与YE3电机原材料使用情况与节能情况进行对比分析，原材料的使用情况具体（见表1）。
Y3和YE3电动机原材料使用情况片重比Y3160L-415kW高出13.5%，铝重比Y3160L-415kW高出86.1%。
按当前材料价格（漆包线6.1万元/吨，铝1.55万元/吨，50W470硅钢板0.77万元/吨），有效材料费用增加4）。
异步电动机产品系列型谱电动机产品系列型谱（见表2）。
产品系列型谱引用标准GB156-2007标准电压GB/755旋转电动机定额和性能（idtIEC60034-1:1996）GB/T755.2旋转电动机（牵引电动机除外）确定损耗和效率的试验方法(IEC60034-2:1972)GB/T997旋转电动机结构型式、安装型式及接线盒位置的分类（IM代码）（IEC60034-7:2001）GB1971旋转电动机线端标志与旋转方向（IEC60034-8:2002）GB/T1993旋转电动机冷却方法（IC代码）GB/T4772.1旋转电动机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080(IEC60072-1:1991)GB/T4942.1旋转电动机整体结构的防护等级（IP代码）分级(IEC60034-5：2000)1 接线方法接线指示图（见图5）。
佳木斯电机样本
佳木斯电机样本YZP(112-400)系列起重及冶金用变频调速三相异步电动机样本目次1 概述 02 选型指南 03 现场应用条件 (2)4 结构特点 (2)5 技术数据表 (4)6 外形及安装尺寸 (4)7 接线螺栓规格及出线孔卡口范围 (12)8 订货须知 (12)YZP系列起重及冶金用变频调速三相异步电动机样本1 概述1.1 该产品适用行业及所配的机械YZP(112-400)系列起重及冶金用变频调速三相异步电动机主要适用于驱动各种型式的起重机械及其他类似设备；具有宽广的调速范围、较大的过载能力和较高的机械强度，因此，它特别适用于那些短时或断续运行，频繁地起动、制动、有时过负荷及显著振动与冲击的设备。
1.2 采用的标准GB 755-2000 《旋转电机定额及性能》GB/T 1032-2005 《三相异步电动机试验方法》GB 10068-2000 《轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值》GB 10069.3-2006 《旋转电机噪声测定方法及限值第3部分：噪声限值》GB/T 10069.1-2006 《旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法》GB/T 4772.1-1999 《旋转电机尺寸和输出功率等级第1部分：机座号56-400和凸缘号55-1080》GB/T 997-2003 《旋转电机结构及安装形式（IM代号）》GB/T 4942.1-2006 《旋转电机整体结构的防护等级（IP代码）分级》GB/T 1993-1993 《旋转电机冷却方法》国际电工委员会IEC最新标准2 选型指南该选型指南提到的事项，目的是提醒用户在选型时，应注意或明确的事项。
2.1．型号的意义Y Z P 132 M1 - 66极M机座1号铁心长中心高为132mm变频调速起“重”及冶金用“异”步电动机2.2．系列型谱见表1表12.3．电动机的绝缘等级；通常为F级或H级，两种绝缘结构的技术参数相同，只是温升限值不同，空气间接冷却绕组的温升限值：当电动机运行地点海拔不超过1000m，最高环境温度不超过40℃为基础时，B级绝缘为80K，F 级绝缘为105K；H级绝缘为125K。
Y、YKS系列高压三相异步电动机产品样本
1
机座号
1 2 3 4 450 5 6 7 8 9 10 1 2 500 3 4 5 6 1 2 560 3 4 5 1 2 630 3 4 1 2 710 3 4 1 2 800 3 4 1 2 900 3 4 1 2 1000 3 4
3000
220 250 280 315 355 400 450 500 560 630 710 800 900 1000 1120 -1250 1400 1600 --1800 2000 2240 -2500 2800 3150 3550 4000 4500 5000 5600
佳木斯电机股份有限公司企业标准
0EE.138.170 -2007
Y、YKS 系列高压三相异步电动机 产品样本
（中心高 355～1000）
2007-12-1 发布
2007-12-1 实施
佳木斯电机股份有限公司 发布
0EE.138.170-2007
Y、YKS 系列高压三相异步电动机 产品样本
一、概述 Y、YKS 系列高压三相异步电动机是我公司采用国内外先进技术，结合我公司几十年生产高压电动机的实
--
--
表 2 Y、YKS 系列(10kV)电动机型谱
同 步 转 速 r/min
1500 1000 750
600
500
功 率 kW
220
--
--
250
--
--
280
--
--
315
220
--
355
250
--
400
280
--
--
--
450
315
--
500
355
220
Y、YKS系列高压三相异步电动机产品样本
电动机额定电压有6kV、10kV两种,电源的额定频率为50Hz。
4.绝缘等级及温升限值
电动机的绝缘等级为F级。
5.轴承结构形式及温度限值
轴承结构有滚动轴承和滑动轴承结构,具体采用何种结构形式,详见外形及安装尺寸数据表,滑动轴承结构正常产品为强制润滑,也可根据需要制成自润滑。
6.防护等级
防护等级: IP54
旋转方向:顺时针
使用环境:户内
进线方式:橡套
海拔高度:≦1000m
环境温度:-15℃~40℃
3.有附加要求的订货
若对下列诸项中的一面或多项有要求时,须在订货时申明
3.1.电压不是6kV及10kV,如3.3kV、6值;或者功率与安装尺寸的对应关系与数据表不同;
GB/T 1993-1993旋转电机冷却方法(eqv IEC60034-6:1991
GB/T 4772.2-1999旋转电机尺寸和输出功率等级第2部分:机座号355-1000和凸缘号1180-2360 (idt IEC 60072-2:1990
GB/T 4942.1-2006旋转电机整体结构的防护等级(IP代码分级(idt IEC60034-5:2000
热带型,有气候防护场所(T ;热带型,无气候防护场所(WT ;
户外防轻腐蚀型(W ;
户外防中等腐蚀型(WF1 ;
户外防强腐蚀型(WF2 ;
户内防中等腐蚀型(F1 ;
户内防强等腐蚀型(F2 ;
上述防护类型标注于电动机型号的最后面,例如:YKS500-2WF1。
9.接线方式
Y形接法。
10.电缆引入装置
电机正常情况下提供橡套电缆装置,可根据用户需要提供钢管布线装置或铠装电缆装置。
0EE.138.170-2007
