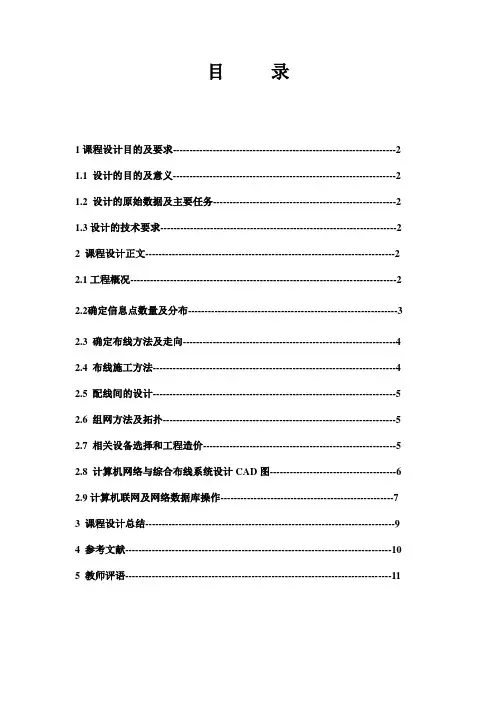

目录1课程设计目的及要求-------------------------------------------------------------------2 1.1 设计的目的及意义-------------------------------------------------------------------2 1.2 设计的原始数据及主要任务-------------------------------------------------------21.3设计的技术要求-----------------------------------------------------------------------22 课程设计正文---------------------------------------------------------------------------2 2.1工程概况--------------------------------------------------------------------------------2 2.2确定信息点数量及分布---------------------------------------------------------------3 2.3 确定布线方法及走向----------------------------------------------------------------4 2.4 布线施工方法-------------------------------------------------------------------------4 2.5 配线间的设计-------------------------------------------------------------------------5 2.6 组网方法及拓扑----------------------------------------------------------------------5 2.7 相关设备选择和工程造价----------------------------------------------------------5 2.8 计算机网络与综合布线系统设计CAD图--------------------------------------62.9计算机联网及网络数据库操作----------------------------------------------------73 课程设计总结---------------------------------------------------------------------------94 参考文献--------------------------------------------------------------------------------105 教师评语--------------------------------------------------------------------------------111.课程设计目的及要求1.1 设计的目的及意义通过该设计课题，使学生掌握综合布线总体方案和各子系统的设计方法，熟悉施工图的绘制方法，掌握设备材料预算方法、工程费用计算方法。
中小学校园网络综合布线+课程设计报告
《网络工程与综合布线》课程设计报告题目：中小学校园网络综合布线工程设计 专业： 班级： 姓名： 指导教师： 成绩：计算机学院2018年12月5日目 录2018 - 2019学年 第1学期1 引言 (1)2 中小学校园网络综合布线工程需求分析 (1)2.1 系统总体需求 (1)2.2 功能需求 (2)2.3 校园一卡通系统 (2)2.4 多媒体教学系统 (3)2.5 成绩管理 (3)3 中小学校园网络综合布线工程总体设计方案 (3)3.1 方案图 (3)3.2 布局 (6)3.3 主要设备 (6)3.4 综合布线 (7)3.5 分区块 (8)4 中小学校园网络综合布线工程详细设计 (9)4.1 施工要求 (9)4.2 设备选择 (11)5 中小学校园网络综合布线工程测试方案 (11)5.1 GB/T50312-2000 (11)5.2 硬件施工完毕后对工程安装质量进行检测 (12)5.3 工程结束后对综合布线系统进行系统性能测试。
(13)6 中小学校园网络综合布线工程验收标准和验收方式 (14)6.1 网络验收标准 (14)6.2网络验收内容 (15)7 总结 (16)参考文献 (17)1 引言近年来，随着网络技术、INTERNET的发展和CERNET的迅速壮大，全国已有多所高校建成校园网并接入CERNET。
校园网的建设已成为高校实力与发展水平的标志。
学校办学的规模、层次正在迅速地扩大和提高，建设一个先进、实用的校园网，实现校内外信息的快速传递，使教学、科研、管理步入信息化、网络化，从而提高办学水平和办学效益已成为必然选择。
为此，学校决定投资建设校园网。
满足网络化，智能化，信息化的发展要求,为各类应用系统提供方便、快捷的信息通路，共享各种教学资源。
良好的性能，能够支持大容量和实时性的各类应用。
能够可靠的运行，较低的故障率和维护要求。
提供安全机制，满足保护信息安全的要求。
具有较高的性价比。
未来升级扩展容易，保护用户投资。
《网络综合布线技术》课程整体教学设计
《网络综合布线技术》课程整体教学设计一、管理信息课程名称:网络综合布线技术制定时间:2010-9-22 课程代码：所属系部:信息工程系制定人：张海民批准人：二、基本信息三、课程设计1、课程设计目标（1）能力目标①培养学生自学能力②培养学生逻辑思维、分析问题解决问题能力③培养学生团队意识和合作能力④各种常用作图等使用自如⑤熟悉各种常用的网络测试设备⑥有丰富的网络故障处理能力⑦沟通能力强,能面对不同素质的群体⑧有丰富的施工组织经验⑨良好文字及语言表达能力和应用文组织写作能力（2）知识目标①通晓GB“综合布线系统工程设计规范”及所选产品技术方案②熟练掌握各种网络传输介质的性能和特点③熟练掌握网络综合布线工作区、水平干线子系统、垂直干线子系统等六个系统的设计④能熟练根据各部门具体要求和施工现场审核施工方布线图以及工程预算⑤熟悉网络工程施工标准(3）素质目标要求学生结束本课程的学习时沟通能力、团队协作能力、动手能力、应用文写作能力和语言表达能力方面都得到大幅度提高。
2、课程内容设计3、能力训练项目设计4、进度表设计四、考核方案设计1、平时成绩（20%）：基本分80分，缺课一次扣5分，上课回答问题可加2至3分。
2、阶段性考核（30%）：阶段性考核由实训成果和实训期间平时表现（含考勤、遵纪守则等情况)两项组成，各项内容依所占比例进行量化.实训成绩单独记分，分为优、良、及格、不及格四等。
实训成果主要是指学生实训项目完成情况，包括项目设计方案、项目设计效果图、项目施工、项目检测及整体效果和组员相互协调情况。
3、网络综合布线方案设计方案（10％)：包含六个子系统的子设计方案和整个校园网的整体设计方案。
4、期末考试（40%):期末考试采用试卷统一统考的形式,占总成绩的40%,根据教学大纲统一命题。
五、教材、资料1、教材选用：于鹏、丁喜纲．《网络综合布线技术》．高职高专计算机任务驱动模式教材．清华大学出版社2、主要教学参考资料：①岳经伟．《网络综合布线技术》．水利水电出版社②西安开元．《网络综合布线技术实训教程》六、所要说明的其他问题1、网络综合布线系统包括工作区子系统、配线子系统、管理子系统、水平干线子系统、垂直干线子系统、建筑群子系统等六个子系统，它们的设计是本课程的重点之一,都集中在项目四中，所以项目四安排的课时相对来说比较多.2、本课程期末的时候有一个星期的实训。
网络综合布线技术报告
网络综合布线技术报告学期课程报告课程名称网络综合布线技术实习题目网络综合布线项目规划与设计专业计算机科学与技术班级学号学生姓名方向东指导教师于桂玲2012年01月21日制作人：方向东制作时间：2012年1月21日目录一、工程建设说明 (2)1、背景情况简述 (2)2、公司总体需求描述 (2)3、拓扑结构图 (3)4、选择器件原则 (4)5、设计标准及安装设计规范 (4)6、设计原则 (5)二、综合布线系统系统图 (6)1、布线工程需求描述 (6)2、项目施工流程分析 (7)3、系统各子系统的设计要求分析 (12)三、综合布线系统施工平面图 (15)四、综合布线系统信息点点数统计表 (15)五、综合布线系统材料概预算表 (16)1、布线建筑材料 (16)2、布线产品报价 (16)六、综合布线系统端口对照表 (17)七、综合布线系统机柜大样表 (18)八、综合布线系统施工进度表 (18)九、综合布线系统课程设计总结 (18)一、工程建设说明1、背景情况简述XX学院现有建筑：教学楼2栋、办公楼1栋、实验楼1栋、学生宿舍2栋。
电信光纤已经铺设到教学楼二楼网络中心，所有楼宇的光缆均由此拉出。
各个楼群之间用光缆，楼内使用双绞线。
各个楼群的距离为：实验楼与办公楼办公楼到教学楼的距离都是150米，宿舍楼1到办公楼的距离为200米，宿舍楼2到办公楼的距离为230米。
2、公司总体需求描述以下为各个子系统的详细需求分析：1）工作区子系统由于办公楼、教学楼的房间的信息点位置比较固定且电脑经常更换，因此安装信息插座，可以方便用户使用，其余建筑物的房间的电脑比较固定，可直接拉一根五类非屏蔽双绞线连接到集线器或交换机即可。
2）水平布线子系统5类非屏蔽双绞线的性价比较好，而且已能够满足我们的带宽需求，因此楼内水平区布线采用5类非屏蔽双绞线布线，埋设于PVC线槽中，与强电线路分开，以免影响通信。
3）管理子系统可以在建筑物的中间楼层的楼梯间构建，这样可以节省空间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
武汉软件工程职业学院课程设计报告2018-2019学年度第二学期题目：网络综合布线期末设计姓名：吴豪、郑丹丹、王伟豪、张金、肖小勇、杨煊懿、袁豪分组号：5组班级：计网1703班系部：计算机学院指导教师：***日期：2019 年6 月20 日注明每部分由谁完成，没有做任务的零分[摘要]《网络综合布线技术》是计算机网络技术专业中的重要专业课程之一。
通过本次实训，使自己全面掌握综合布线的设计知识和施工技术。
这次课程设计将对我们校园进行设计通过这次课题设计来提高我们的专业水平！这其中所涉及到的布线系统有工作区子系统，水平子系统，垂直子系统，管理间子系统，设备间子系统，建筑群子系统，通过合理的设计达到理想的效果。
[关键词]系统，示意图，校园网综合布线目录一综述： (5)设计目标 (5)所需技术 (5)二、校园布线设计： (5)2.1工作区子系统 (5)2.2水平子系统 (6)2.3管理间子系统 (7)2.4垂直子系统 (8)2.5设备间子系统 (9)2.6建筑群子系统 (10)三、教室布线设计 (10)1.5511大教室 (10)2.508小教室 (12)四、各子系统照片 (12)1.工作区子系统 (12)2. 水平子系统 (13)3. 管理间子系统 (15)4. 垂直子系统 (16)5. 设备间子系统 (16)6. 建筑群子系统 (17)参考文献 (18)一综述：设计目标综合布线系统作为智能化建筑的重要组成部分，提供信息传输的高速通道，是保证建筑物和建筑物之间优质高效服务的基础之一，是建筑物内部用户与外界沟通的主要渠道。
为了提高学校整体工作效率，建设一个安全可靠的计算机网络综合管理信息系统，提供一个高效、快速、网络化的工作环境势在必行。
所需技术网络综合布线要求熟练掌握综合布线七个子系统的划分方式、位置、作用。
能够完成七个子系统的设计，并计算设计预算。
能够熟练绘制综合布线施工图。
熟练掌握综合布线各种工具、材料的用途和使用方法。
二、校园布线设计：2.1工作区子系统2.2水平子系统武软信息楼五楼项目材料统计表序号材料名称材料规格、型号数量单位用途简介1 网络机柜19in 6U 6 台楼层管理间2 网络配线架19in IU 24口6 台网络配线3 理线架19 6 台理线4 明装底盒86型60 个信息插座用5 网络面板双口60 个信息插座用6 网络模块超五类RJ45114 个信息插座用7 网络双绞线超五类，4-UIP600 m 网络布线8 屏蔽超五类 4 m 制作跳线9 非屏蔽五类 4 m 制作跳线10 Pvc线槽/配件60*22线槽8 m 垂直布线用11 39*18线槽22 m 水平布线用12 39*18线槽堵头4 个13 20*10线槽8 m 水平布线用14 Pvc线管配件&20线管60 m 布线用15 &直接头60 个连接pvc线管16 &20塑料管120 个固定pvc线管17 RJ45水晶非屏蔽超五52 个制作跳线头类18 屏蔽超五类8 个制作跳线19 非屏蔽五类16 个制作跳线20 螺钉+螺母+垫片M6*16 400 个固定用21 光纤配线架19in IU组合式8+8 4 个BD、CD配线设备22 光纤耦合器ST口32 个安装在配线架上23 光纤耦合器SC口32 个安装在配线架2.3管理间子系统武软14栋项目材料统计表序号材料名称材料规格、型号数量单位用途简介1 网络机柜19in 6U 6 台楼层管理间2 网络配线架19in IU 24口6 台网络配线3 理线架19 6 台理线4 明装底盒86型60 个信息插座用5 网络面板双口60 个信息插座用6 网络模块超五类RJ45114 个信息插座用7 网络双绞线超五类，4-UIP600 m 网络布线8 屏蔽超五类 4 m 制作跳线9 非屏蔽五类 4 m 制作跳线10 Pvc线槽/60*22线槽8 m 垂直布线用2.4垂直子系统2.5设备间子系统武软14栋宿舍网络设备间子系统材料规格和数量统计表序号材料名称材料规格、型号数量单位1机柜（19英寸）光纤连接盘 1 个配线模板RJ45（24口） 1 个多线对卡接模块100 对理线架IBDN 1 个计算机HUB/SW设备 1 个2 通信跳线架110跳线架 1 个3 网络配线架110系列 1 个4 数字程控交换机支架 2 个橡皮脚垫 4 个螺钉M6*16 4 个电源线 1 根管理电缆 1 个5 理线环 1 包6 电源220v三孔 1 个7 计算机网络设备 1 套8 服务器 1 台9 配电柜10 高架防静电地板2.6建筑群子系统三、教室布线设计1.5511大教室2.508小教室四、各子系统照片（每张照片下方须添加有文字说明）1.工作区子系统贴图：说明：工作区子系统是宿舍的连接线缆。
根据学校的要求，选择数据接口的安装数量，宿舍内公共数据接口为两个。
除了烤炉数据端口的位置外，还需要相应布置供电电源插座，间距应为0.2米。
国际标准EIA/TIA568B(RJ45)线序如下：RJ45电缆线对色标：标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8；国际标准EIA/TIA568A(RJ45)线序如下：RJ45电缆线对色标：标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，棕白-7，棕-8。
设计原则：1)从RJ45插座到计算机设备的连线用双绞线，最好不超过5米。
2)工作区内线槽的敷设要合理、美观。
3)信息插座设计距离地面30cm以上。
4)网卡接口类型与缆线接口保持一致。
5)所有工作区所需的信息模块、信息插座、面板的数量要准确。
2. 水平子系统贴图：说明：水平子系统指从楼层配线间至工作区用户信息插座（FD－TO）。
由用户信息插座、水平电缆、配线设备等组成。
综合布线中水平子系统是计算机网络信息传输的重要组成部分。
采用星型拓扑结构，一般由4对UTP线缆构成，如果有磁场干扰或是信息保密时，可用屏蔽双绞线，高带宽应用时，可用光缆。
每个信息点均需连接到管理子系统。
3. 管理间子系统贴图：说明：管理是对设备间，交接间和工作区的配线设备线缆，信息插座等设施，按一定的模式进行标志和记录，并将引至每个房间的数据电缆，电话语音电缆线配线设备，端接点，安装通道和安装空间给与一定的标志。
设计原则：配线架的配线对数可由管理的信息点数决定；利用配线架的跳线功能，可使布线系统更具灵活性、功能更齐全；管理间子系统应有足够的空间放置配线架和网络设备；配线架一般由光配线盒和铜配线架组成；保持一定的温度(22C)与湿度，保养好设备；有Hub和交换器的地方要配有专用稳压电源；交接区应有良好的标记(标签,距管口6-8CM)系统。
4. 垂直子系统贴图：说明：数据垂直干线电缆配置与计算机的组网方式，数据传输速率等关系密切。
若垂直干线采用光缆接口的HUB，每48个信息插座配置2芯光纤。
根据楼层配线架垂直配线区的语音点端子数，用于连接3类对绞电缆。
数据为光纤连接，采用2个3对光纤端口。
设计原则：a)垂直干线子系统一般选用光缆，以提高传输速率；b)光缆可选用多模的或单模的，能满足整幢大楼干线要求和防雷击的设施；c)垂直干线电缆的拐弯处，不要直角拐弯，应有一定的弧度，以防光缆受损；d)垂直干线电缆要防止遭到破坏，架空电缆要防止雷击；e)确定每层楼的干线要求和防雷电的设施。
5. 设备间子系统贴图：说明：设备间是每一幢建筑物安装进出线设备,进行综合布线及其应用系统管理和维护的场所。
主要设置建筑物配线设备、路由器、交换机,它是整个建筑物的主要布线区。
1. 设备间要求（1）室内无尘土，通风性较好；（2）室内照明度不低于150Lx；（3）铺设防静电地板，承重量不低于50Kg/平方米；（4）提供UPS配电盘，每个插座容量不小于300W；（5）符合消防规范，配备消防系统。
2. 设备间位置对于新建宿舍楼，在第一层选择一间管理间同时作为进线间。
内部设整栋宿舍楼综合布线的交换机，主配线架。
房间在楼层配线间及竖井中间为了是减少配线距离。
6. 建筑群子系统贴图：说明：该子系统是指主建筑物中的主配线架延伸到另一建筑物中的主配线架上的连接系统。
与垂直子系统类似，通常采用光纤或大对数铜缆连接。
它是整个布线系统的一部分（包括传输介质）并支持提供楼群之间通信所需的硬件，其中有电缆、光缆和防止电缆的浪涌电压进入建筑物的保护设备。
参考文献1. 蔡立军.网络系统集成技术.清华大学出版社.2004.42《网络系统集成需求分析与方案设计》出版社：国防工业出版社作者：彭祖林/谢晓竹/张晗出版日期：2004年6月3《网络综合布线实用技术》出版社：清华大学出版社作者：褚建立/刘彦舫出版日期：2004年10月。
