外墙岩棉一体板技术交底
岩棉板外保温技术交底
岩棉板外保温技术交底施工准备1技术准备设计图纸（如需图审应经过图审）、图纸会审纪要、经过审批的专项施工方案并组织施工人员进行培训和技术交底。
2设备材料准备材料经过复试且合格（应符合《外墙夕M呆温工程技术规程》JGJ144的要求）、砂浆搅拌机、电动搅拌器、专用切割工具、角磨机、常用抹灰工具、冲击钻、电锤、手锤、经纬仪及放线工具、自动安平标注仪、螺丝刀、拉线、弹线墨盒、2m靠尺、塞尺、钢尺。
3现场准备基层已验收合格，外门窗、洞口尺寸及位置已通过验收，外墙面上的雨水管卡、预埋铁件、设备穿墙管道等安装完毕。
施工工艺1工艺流程（岩棉板增强网（双层网）薄抹灰外墙外保温系统）2各流程控制要点2.1 基层处理控制要点：基层表面应清洁，基层应坚实平整。
2.2 胶粘剂、抹面胶浆的配置控制要点：应严格按供应商提供的配比和制作工艺在现场进行，视不同环境温度条件控制在2小时内或按产品说明书中规定的时间内完成。
2.3 粘贴岩棉板控制要点2.3.1 粘贴岩棉板前，应首先检查岩棉板是否干燥，表面是否平整、清洁；潮湿、表面不平整、有污染的岩棉板不得用于工程。
2.3.2 根据建筑立面设计和外保温技术要求，在墙面弹出水平、垂直控制线，还应在建筑外墙阴阳角及其他必要处挂垂直基准线，每个楼层适当位置挂水平线，以控制岩棉板的垂直度和平整度。
2.3.3 系统底部第一排岩棉板的下侧板端与散水的间距应不小于200mm,且不宜大于600mm,并采用XPS或硬泡聚氨酯等进行保温处理，勒脚部位应使用镀锌膨胀锚栓安装经防腐处理的金属托架。
2.3.4 岩棉板应自下而上，沿水平方向铺设粘贴，竖缝应逐行错缝1/2板长，在墙角处应交错互锁，并应保证墙角垂直度。
2.3.5 岩棉板粘贴宜优先采用无空腔满粘法，不得采用有空腔的粘贴方法；亦可采用条粘法，其涂胶面积不得小于60%o注意清除板边溢出的胶粘剂，板的侧边不得有胶。
相邻岩棉板应紧密对接，不留板缝，且板间高差应不大于L5mm02.3.6 岩棉板长度不宜大于1200mm,宽度不宜大于600mm o局部不规则处粘贴岩棉板可现场裁切，但必须注意切口与板面垂直。
外墙岩棉保温施工技术交底
外墙岩棉保温施工技术交底外墙保温技术在建筑工程中具有非常重要的作用，能够有效地提高建筑的保温、隔音和耐火性能。
而岩棉保温材料是当前较为先进的外墙保温材料之一。
因其具有良好的隔热性能、吸音性能和防火性能等优点，成为广泛使用的外墙保温材料。
本文将就岩棉保温材料的施工技术进行交底。
一、材料准备在进行岩棉保温材料的施工之前，需要准备相关的材料和设备，主要包括：•岩棉板：材质为岩石棉短纤维，厚度一般为50mm、80mm、100mm等，尺寸为1200mm * 600mm。
•接口剂：用于粘贴岩棉板和粘贴网格布的胶水。
•玻纤网格布：用于加固岩棉板之间的空隙和裂缝，防止墙体开裂。
•防护网：用于进行护面，防止墙面受损或外力破坏。
•混凝土准备刀：用于切割岩棉板，使其更加贴合墙体。
二、施工前准备岩棉保温材料的施工需要进行施工前准备工作，主要包括以下几个方面：2.1 墙体检查在进行岩棉保温材料的施工之前，需要对墙体进行详细的检查，包括墙面平整度、墙体的垂直度以及墙体的承重能力等方面，以保障后续工作进行的安全和保障施工的质量。
2.2 清理工作施工过程中需要对墙体进行清理，需清除墙体表面的尘埃、污垢等杂物，确保墙体表面干净洁净。
2.3 声音处理在进行施工前，需要对周边环境和邻近住户进行沟通，尤其对于悬挂式岩棉板的施工，需要进行充分的防噪处理，以保证周边住户的生活安宁。
三、施工步骤岩棉保温材料的施工分为以下几个步骤：3.1 喷接界面剂在进行岩棉板粘贴之前，需要先将接口剂喷涂在墙体表面上，铺满地面，并均匀刮平。
3.2 粘贴岩棉板将处理过的岩棉板贴在喷涂了接口剂的墙体表面上，根据需求进行裁剪，尽可能地贴满，可以采用靠半间距固定的方法，即固定前后两块，对剩余的进行切割贴上。
3.3 加固网格布在岩棉板上喷涂接口剂，将纤维网格布覆盖在岩棉板表面上，将网格与墙体表面相贴合，使用平刮子将其敲平，注意纤维网格布的边角处要做处理。
3.4 粘贴岩棉板对于宽度较大的岩棉板，需要采用“拼缝法”粘贴上。
保温岩棉施工技术交底
保温岩棉施工技术交底本工程为工程，位于，总建筑面积为X平方米，建筑高度为X米，其中层为商业用房，层至层为办公用房。
本工程外墙采用保温岩棉板进行保温隔热处理。
《建筑节能工程施工质量验收规范》（GB-2007）；《保温节能工程施工质量验收规范》（GB-2007）；《建筑内部装修设计防火规范》（GB-95）；《建筑装饰工程施工及验收规范》（GB-2001）；（1）熟悉施工图纸及相关规范、标准及施工工艺；（3）根据工程实际情况，编制详细的施工方案。
（1）根据设计要求和有关规范、标准选择符合要求的保温岩棉板材料；（2）根据施工方案要求，组织材料进场，并进行验收、分类、存放。
（1）组织专业施工人员进场，并进行安全、技术交底；（2）根据工程实际情况，合理安排施工力量，确保施工进度和质量。
（1）根据施工方案要求，准备必要的施工机具和检测设备；（2）对进场的机具进行检查和维修，确保其正常运转。
（1）基层处理：清理基层表面，对凸起部位进行铲平，对裂缝部位进行修补；（2）弹线定位：根据设计要求，在基层上弹出定位线，确定保温岩棉板的位置；（3）粘贴保温岩棉板：按照定位线进行粘贴，确保粘贴牢固、平整；（4）固定锚栓：在保温岩棉板的四角和中间部位安装锚栓，确保保温岩棉板固定牢固；（5）抹面处理：在保温岩棉板表面抹一层抹面砂浆，并压入网格布增强抗裂性；（6）验收交付：对完工的保温岩棉板系统进行检查验收，合格后交付使用。
施工前应熟悉图纸，了解有关施工规范和设计要求，特别要了解外墙保温的施工要求和质量标准。
根据施工现场实际情况，制定施工方案和施工计划，包括材料采购、人员配备、施工机械和工具的准备等。
对施工现场进行清理，确保施工前外墙表面的清洁和干燥。
与建设单位和监理单位进行技术交底，明确各自的职责和义务。
弹线定位：根据施工图纸，在建筑外墙面上弹线定位，确定岩棉板粘贴的位置和尺寸。
粘贴岩棉板：将岩棉板按照弹线的位置和尺寸粘贴在外墙面上，使用专门的粘结剂进行固定。
外墙岩棉保温施工技术交底
外墙岩棉保温施工技术交底一、施工准备在开始施工之前，需要进行以下准备工作：1. 确定施工现场：根据施工图纸和设计要求，确定施工现场，并清理好现场。
2. 材料准备：准备好需要使用的岩棉板材、胶粘剂、固定件等施工材料，并进行质量检查。
3. 设备准备：准备好电动切割机、电钻、固定枪等施工所需设备，并检查设备的工作状态。
二、施工步骤1. 基层处理：确保外墙基层平整、牢固、无起砂等问题，如果有问题需要进行修补。
2. 安装固定件：根据设计要求，在基层上预先安装合适的固定件，并确保固定件的水平度。
3. 岩棉板材切割：根据施工图纸的尺寸要求，使用电动切割机将岩棉板材按需求进行切割。
4. 岩棉板材固定：将切割好的岩棉板材按照预先安装的固定件位置进行固定，采用固定枪进行固定。
5. 接缝处理：在岩棉板材的接缝处，使用岩棉胶进行密封处理，确保接缝处不会出现漏风、漏水等问题。
6. 罩面处理：对已固定好的岩棉板材表面进行罩面处理，使用专用的聚合物水泥砂浆进行涂抹，增加外墙保温系统的耐久性。
7. 后续处理：在罩面处理完成后，对整个施工区域进行清理，确保现场整洁。
三、施工注意事项在进行外墙岩棉保温施工时，需要注意以下事项：1. 安全第一：在施工过程中，要严格遵守安全操作规程，佩戴好安全防护装备，并保持工作现场的整洁和无障碍。
2. 材料质量：选用质量可靠的岩棉板材和固定件，确保施工质量和外墙保温的效果。
3. 尺寸精确：按照施工图纸和设计要求，进行准确的尺寸测量和岩棉板材的切割，确保施工质量。
4. 接缝处理：接缝处的处理要严密，使用专用的岩棉胶进行密封，确保接缝处不会出现问题。
5. 罩面涂抹：在进行罩面处理时，要注意涂抹的均匀性和整体的美观性。
6. 施工速度：在岩棉板材固定后的接缝处理和罩面涂抹要及时进行，避免材料因长时间的暴露而受到损失。
通过以上施工步骤和注意事项，可以确保外墙岩棉保温施工的质量和效果。
在施工过程中，需严格按照相关规范和标准进行操作，并及时进行施工质量的检查和控制，以保障外墙保温系统的长期使用效果。
外墙岩棉保温施工技术交底
外墙岩棉保温施工技术交底外墙岩棉保温施工技术交底一、工程概况本工程为外墙岩棉保温系统工程，位于市中心繁华地段，建筑面积为5000平方米，建筑高度为100米。
该工程包括外墙保温层、防水层、装饰面层等多个部分，其中外墙保温层采用岩棉保温材料。
本工程的建设周期为6个月，投资总额为300万元。
二、施工流程外墙岩棉保温施工流程如下：1、清理外墙表面，去除油污、灰尘等杂质，保证墙面干燥、平整。
2、安装固定件，固定件应设置在墙面的角落和边缘处，固定件的间距应控制在600mm左右。
3、铺设岩棉保温材料，岩棉保温材料的厚度应控制在50-80mm之间，铺设时应保证平整、密实。
4、安装防水层，防水层应选择优质的防水材料，安装时应保证平整、密实，不得有漏水现象。
5、安装装饰面层，装饰面层应选择耐久性好、美观大方的材料，安装时应保证平整、无裂缝。
三、技术要点外墙岩棉保温施工技术要点如下：1、岩棉保温材料的厚度应控制在50-80mm之间，铺设时应保证平整、密实，不得有间隙。
2、固定件应选择合适的规格和间距，固定件的间距应控制在600mm 左右。
3、防水层应选择优质的防水材料，安装时应保证平整、密实，不得有漏水现象。
4、装饰面层应选择耐久性好、美观大方的材料，安装时应保证平整、无裂缝。
四、安全要求外墙岩棉保温施工安全要求如下：1、施工人员应佩戴安全帽、安全带等防护用品，确保人身安全。
2、施工现场应设置安全警示标志，防止无关人员进入施工现场。
3、高空作业时应搭设脚手架或使用吊篮等设备，确保作业安全。
4、电气设备应安装漏电保护装置，防止漏电事故发生。
五、质量要求外墙岩棉保温施工质量要求如下：1、岩棉保温材料的厚度应控制在50-80mm之间，铺设时应保证平整、密实，不得有间隙。
2、固定件应选择合适的规格和间距，固定件的间距应控制在600mm 左右。
3、防水层应选择优质的防水材料，安装时应保证平整、密实，不得有漏水现象。
4、装饰面层应选择耐久性好、美观大方的材料，安装时应保证平整、无裂缝。

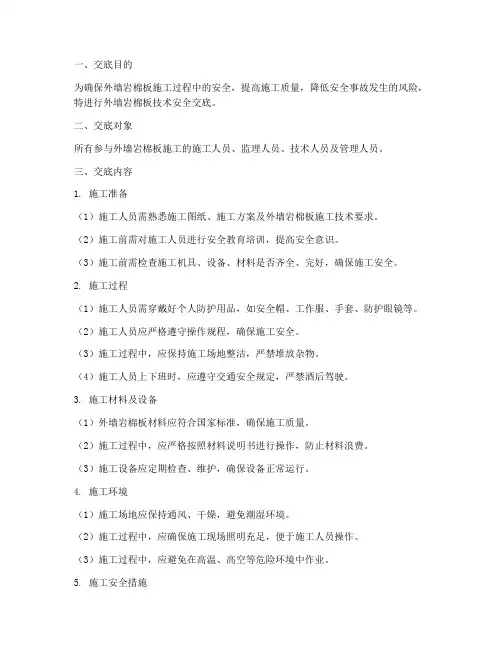

外墙岩棉板技术安全交底模板
一、交底目的为确保外墙岩棉板施工过程中的安全，提高施工质量，降低安全事故发生的风险，特进行外墙岩棉板技术安全交底。
二、交底对象所有参与外墙岩棉板施工的施工人员、监理人员、技术人员及管理人员。
三、交底内容1. 施工准备（1）施工人员需熟悉施工图纸、施工方案及外墙岩棉板施工技术要求。
（2）施工前需对施工人员进行安全教育培训，提高安全意识。
（3）施工前需检查施工机具、设备、材料是否齐全、完好，确保施工安全。
2. 施工过程（1）施工人员需穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。
（2）施工人员应严格遵守操作规程，确保施工安全。
（3）施工过程中，应保持施工场地整洁，严禁堆放杂物。
（4）施工人员上下班时，应遵守交通安全规定，严禁酒后驾驶。
3. 施工材料及设备（1）外墙岩棉板材料应符合国家标准，确保施工质量。
（2）施工过程中，应严格按照材料说明书进行操作，防止材料浪费。
（3）施工设备应定期检查、维护，确保设备正常运行。
4. 施工环境（1）施工场地应保持通风、干燥，避免潮湿环境。
（2）施工过程中，应确保施工现场照明充足，便于施工人员操作。
（3）施工过程中，应避免在高温、高空等危险环境中作业。
5. 施工安全措施（1）施工人员应遵守施工现场安全规定，严禁违规操作。
（2）施工过程中，应设置安全警示标志，提醒施工人员注意安全。
（3）施工人员应正确使用安全防护设施，如安全带、防护网等。
（4）施工过程中，应密切关注施工人员身体状况，发现异常情况，立即采取措施。
四、交底要求1. 施工人员应认真学习本交底内容，确保理解并掌握安全施工要求。
2. 施工过程中，施工人员应严格遵守安全操作规程，确保施工安全。
3. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。
4. 施工单位应加强施工现场安全管理，确保施工安全。
五、交底时间本次交底时间为____年____月____日。
六、交底人交底人：____七、验收人验收人：____八、备注1. 本交底内容为外墙岩棉板技术安全交底模板，具体施工安全措施应根据实际情况进行调整。
外墙岩棉板技术交底
工程名称 友谊天地交底部位 外墙岩棉板保温 工程编号日 期2015年7月13日技术负责人： 交底人： 接交人：交底内容：一、施工准备1、施工工具：水桶、剪刀、搅拌机、冲击钻、钻头、手推车、铁锹、锯齿形批刀、铝合金刮杠等；施工材料：岩棉板、粘接剂、钢网、玻纤网、锚栓、抗裂砂浆等。
2、外架、吊篮搭设完毕并通过验收。
3、施工材料进场、机械安装、防护设施已完成。
4、基层墙体清理到位并验收合格。
5、材料进场前必须严格进行验收并办理验收手续，先做样板墙，经验收合格后才能面积展开施工。
二、工艺流程基层处理→墙面弹线→挂基准线→粘贴岩棉板（满粘法）→挂钢丝网→安装锚固件→抹摸底层抗裂砂浆（压入耐碱网格布）→抹面层抗裂砂浆 三、操作工艺（1）基层墙体处理：基层墙体表面不得有油污、脱模机、浮沉等污染物，墙面不平整处可用水泥砂浆找平。
基层墙面太干燥，应适当洒水湿润。
（2）墙面弹线：施工前首先读懂图纸，仔细做好每道檐子和造型，确认基层结构墙体的伸缩缝、墙体体型的具体部位，并做出标记。
（3）挂基准线：在建筑物外墙大角（阴角、阳角）、平窗窗套及其他必要处挂垂直基准钢线，每个楼层适当位置挂水平线，以控制岩棉板的垂直度和平整度。
（4）粘贴岩棉板：岩棉板尺寸允许误差为±1.5mm 。
网格布翻包：门窗洞口、变形缝两侧等处的岩棉板上预粘网格布，总宽度约为300mm ，翻包部分宽度为100mm 。
将配制好的专用粘接剂满涂在岩棉板的背面，粘接剂压实厚度约为5mm ，为保证粘结牢固，粘结方法必须采用满粘法，有效粘结面达80％以上。
将抹好的专用粘接剂的岩棉板迅速粘贴在墙面上，以防止表面结皮而失去粘结作用。
不得在岩棉板侧面涂抹专用粘接剂。
岩棉板贴上墙面后，应用2m 靠尺压平操作，保证其平整度及粘贴牢固，板与板之间要挤紧，不得有缝。
因切割机不直形成的缝隙，用岩棉板填实。
每贴完一块板，应将挤出的专用粘接剂清除岩棉板粘贴应分段自下而上沿水平方向横向铺贴，每排版应错缝1/2板长，局部最小错缝不小于200mm 。
外墙岩棉保温技术交底
外墙岩棉保温技术交底一、工程概况本工程为_____建筑，位于_____，总建筑面积为_____平方米。
外墙保温采用岩棉保温系统，以提高建筑物的保温性能，降低能源消耗，提高居住舒适度。
二、施工准备1、材料准备岩棉板：规格为_____，容重不小于_____kg/m³，导热系数不大于_____W/（m·K)，燃烧性能为_____级。
胶粘剂：采用专用胶粘剂，与岩棉板和基层墙体具有良好的粘结性能。
抹面胶浆：采用抗裂抹面胶浆，具有良好的柔韧性和抗裂性能。
耐碱玻纤网格布：单位面积质量不小于_____g/m²，断裂强力经向不小于_____N/50mm，纬向不小于_____N/50mm。
锚固件：采用塑料膨胀锚栓，有效锚固深度不小于_____mm，单个锚栓抗拉承载力不小于_____kN。
2、工具准备电动搅拌器、抹子、靠尺、阴阳角抿子、砂纸、壁纸刀、冲击钻等。
3、作业条件基层墙体应平整、坚实、干燥，无油污、脱模剂等妨碍粘结的附着物。
外门窗洞口应通过验收，洞口尺寸、位置应符合设计要求和施工规范的规定。
伸出墙面的消防梯、水落管、各种进户管线和空调器等的预埋件、连接件应安装完毕，并预留出保温层的厚度。
三、施工工艺流程1、基层处理清理基层墙体表面的浮灰、油污、脱模剂等杂物，对凸起、空鼓和疏松部位进行剔除和找平。
基层墙体的平整度偏差不应大于 4mm，当偏差超过 4mm 时，应采用 1:3 水泥砂浆进行找平。
2、弹控制线根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝线、装饰缝线等。
在建筑外墙大角（阳角、阴角）及其它必要处挂垂直基准线，每个楼层适当位置挂水平线，以控制岩棉板的垂直度和平整度。
3、配制胶粘剂将胶粘剂按照产品说明书的要求进行配制，用电动搅拌器搅拌均匀，静置 5min 后再次搅拌均匀即可使用。
胶粘剂应随用随配，配制好的胶粘剂应在 2h 内用完。
4、粘贴岩棉板采用条粘法或点框法在岩棉板背面涂抹胶粘剂，涂抹面积不应小于岩棉板面积的 50%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
15mm
缝隙，阳角处做突嘴处理，窗洞口滴水线处立面板应向下突出10mm 用做滴水线。
提前做好排版
图并上报建设单位签字确认。
安装承重件及固定件：每块板均设置不少于2个承重件和4个固定件。
承重件和固定件锚栓锚入墙体有效深度不小于50mm,并胀紧锚栓。
固定件及承重件上锚栓或螺丝应安装齐全拧紧。
采用活动可调固定件的，在尺寸调整完成后应将可活动部位涂抹云石胶粘接并拧紧螺丝。
所有固定件承重件必须按
线安装施工。
固定件数量不小于4个/平米。
承重件距一体板端头应控制在300mm。
粘贴一体板：一体板采用条粘法粘贴------一体板底面满涂粘接胶浆15mm厚，用专用锯齿形抹子沿水平方向将粘接胶浆刮出条状。
空隙宽20mm,胶浆条宽40mm。
平粘贴于墙体基层上，轻击一体板使其完全排气粘贴牢固并找平找方，有效粘接面积不应小于90%。
相邻一体板之间留15mm缝隙用于灌
窗侧口
保縊装炸板
(现场拼接)
(T)阳角3
阴角
保帰装饰扳
雄星轴面于土时扰土空卷
按看牺砂浆粘拮新
胶密封
灌注硅酮耐候胶：一体板粘贴完成24小时后可以灌注硅酮耐候胶。
注胶前在缝隙中填塞合适的发 泡聚乙烯棒，擦除饰面板表面浮尘及其它附着杂物后在缝隙两侧粘贴美纹纸，保证横竖缝隙宽度一致 (20mm ),且横平竖直。
注胶时应将胶枪嘴切割出适当斜面，方便注胶施工。
注胶应均匀一致、连续饱 满，表面光滑，不得出现气泡、接缝、戈U 痕等缺陷。
注胶完成后应及时进行修整，消除注胶过程中的质 量缺陷，在胶体初凝后揭去美纹纸。
在注胶完成之后的
24小时之内或密封胶表面未固化一定深度
(2-3mm )前，应避免触碰胶缝或对胶缝造成大的形变，以免影响胶缝外观和胶缝密封质量。
窗口处处理：一体板在窗口处与窗框预留15mm 缝隙，采用聚氨酯发泡剂发泡严密后采用密封胶 密封处理。
聚氨酯发泡剂发泡后严禁切割，应将多余发泡抹压入缝内，使其发泡表面形成自然硬膜。
密 封胶施工质量同上。
外墙空调孔洞处理：外墙空调孔洞穿一体板处应按照孔洞位置在一体板上采用水钻开圆孔，孔内 穿PVC 套管，孔洞直径应大于PVC 套管外径20mm 。
孔洞与PVC 套管间发泡处理后采用密封胶密封处理。
密封胶施工质量同上。
空调套管应外低内高，水平及垂直成线。
发泡剂填充
打胶处理 空调孔套管 一体板
墙体
立面图
散水上方第一排一体板应采用聚苯板或挤塑板保温层(需设计 出变更)。
剖面图
驴占-叨-75
一体板在散水处做法
注：1.撐水管的生里作用扯萍出埔煤和保現屣申醉贰分■设 ■棵位在勒脚.#^t 的设畫宜为誓£帥一牛，其材 属为革辆钢.内^^IQtrn.
工透汽件为F 代星卑常跋.其作用是聊檢岳温屈与埔体同 的水蕉气.丸舉了木驀气时胶粘刑性龍，保温封轉保 澀規果的邛响・并谴觉罐甘狀起放.
逍汽件的设置対 ^L>/JQti\僵汽侔妥装时应蚪向上勢蓟：
三、质量要求：
1、仿石材饰面板、岩棉板、一体板保温
系统应复检合格，并取得备案证。
一体板饰面层不得有缺 棱掉角现象，板面不得有裂纹。
遗汽件
畦閑起悵密封胶
嵌議材料。
