钳形电流表的使用

钳形电流表的使用

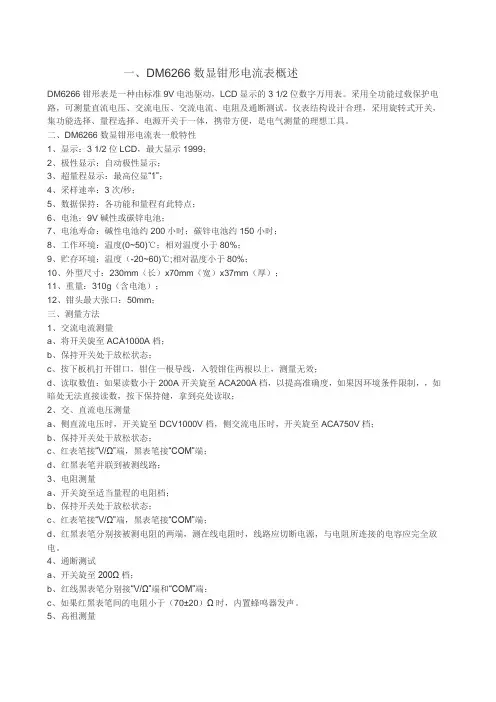

一、DM6266数显钳形电流表概述DM6266钳形表是一种由标准9V电池驱动,LCD显示的3 1/2位数字万用表。

采用全功能过载保护电路,可测量直流电压、交流电压、交流电流、电阻及通断测试。

仪表结构设计合理,采用旋转式开关,集功能选择、量程选择、电源开关于一体,携带方便,是电气测量的理想工具。

二、DM6266数显钳形电流表一般特性1、显示:3 1/2位LCD,最大显示1999;2、极性显示:自动极性显示;3、超量程显示:最高位显“1”;4、采样速率:3次/秒;5、数据保持:各功能和量程有此特点;6、电池:9V碱性或碳锌电池;7、电池寿命:碱性电池约200小时;碳锌电池约150小时;8、工作环境:温度(0~50)℃;相对温度小于80%;9、贮存环境:温度(-20~60)℃;相对温度小于80%;10、外型尺寸:230mm(长)x70mm(宽)x37mm(厚);11、重量:310g(含电池);12、钳头最大张口:50mm;三、测量方法1、交流电流测量a、将开关旋至ACA1000A档;b、保持开关处于放松状态;c、按下板机打开钳口,钳住一根导线,入彀钳住两根以上,测量无效;d、读取数值:如果读数小于200A开关旋至ACA200A档,以提高准确度,如果因环境条件限制,,如暗处无法直接读数,按下保持健,拿到亮处读取;2、交、直流电压测量a、侧直流电压时,开关旋至DCV1000V档,侧交流电压时,开关旋至ACA750V档;b、保持开关处于放松状态;c、红表笔接“V/Ω”端,黑表笔接“COM”端;d、红黑表笔并联到被测线路;3、电阻测量a、开关旋至适当量程的电阻档;b、保持开关处于放松状态;c、红表笔接“V/Ω”端,黑表笔接“COM”端;d、红黑表笔分别接被测电阻的两端,测在线电阻时,线路应切断电源,与电阻所连接的电容应完全放电。

4、通断测试a、开关旋至200Ω档;b、红线黑表笔分别接“V/Ω”端和“COM”端;c、如果红黑表笔间的电阻小于(70±20)Ω时,内置蜂鸣器发声。

UT207 A208 A209A 钳形电流表操作

UT207 A208 A209A 钳形电流表操作

UT207A/208A/209A1为了安全使用UT207A/208A/209A数字钳式万用表,保障设备人身安全,制定本规程。

2本规程适用于UT207A/208A/209A数字钳式万用表的操作,主要用于测量交流电流,也可用于测量交、直流电压。

3UT207A/208A/209A数字钳式万用表使用说明书。

44.1(1警告:钳表不得用于电压大于交流750V,直流1000V的导电物体上。

4.1.1设置转盘开关:将转盘开关置于""交直流电压档。

4.1.2按键功能选择:直流电压测量为最初默认状态;按SELECT键可以切换到交流电压测量;按RANGE键进入手动量程,再每按键一次,依次由低向高量程循环;按Hz%可测量频率与占空比。

4.1.3测量注意A、交流电压mV量程需选择手动量程才有。

B、仪表的交直流电压档输入阻抗均约为10MΩ,这种负载在高阻抗的电路中会引起测量上的误差。

大部分情况下,如果电路阻抗10KΩ以下,误差可以忽略(0.1%或更低)。

C、在该档位频率与占空比测量仅供参考。

D、交流电压测量时,LCD显示的测量值UT207A/UT208A为正弦波平均值响应;UT209A为真有效值。

E、在测量高电压时,要特别注意正确操作,避免触电!4.2.Ω(2)警告:在连接负载以前务必将电路电源切断,并将所有电容器放尽残余电荷。

4.2.1设置转盘开关:将转盘开关置于"Ω"测量档。

4.2.2按键功能选择:电阻测量默认为自动量程;按RANGE键进入手动量程,长按该键返回自动量程;ZERO键可相对值清零。

4.2.3A、在低阻值测量时,表笔会带来约0.1Ω~0.2Ω电阻的测量误差。

为获得精确读数,应首先将表笔短路,按ZERO键将来自仪表上的微小阻值即作为相对值,仪表显示"0",然后在所测量的结果中仪表将自动减去参考值,即仪表显示的读数为实际的电阻值。

B、测量1MΩ2以上的电阻时,可能需要几秒钟读数才会稳定。

钳形电流表的使用方法和注意事项

钳形电流表的使用方法和注意事项

一、钳形电流表的定义和作用钳形电流表是一种用于测量交流电流的仪器,它通过将测量对象的电流线圈放入钳形夹具中,直接测量电流而不需要断开电路。

钳形电流表广泛应用于家庭用电、工业生产和电气维修等领域,其作用是用于检测电路中的电流大小,为电气工程师和维修人员提供准确的电流测量数据。

二、钳形电流表的使用方法1. 准备工作在使用钳形电流表之前,需要进行一些准备工作。

需要确保电路处于断开状态,以免造成触电危险。

需要检查钳形电流表的电池电量,确保电池电量充足。

需要将钳形电流表的测量范围调整到所需的电流范围。

2. 测量步骤当准备工作完成后,可以进行电流测量。

打开钳形电流表的夹具,并将测量对象的电流线圈穿过夹具。

闭合夹具,等待一段时间使得仪器稳定。

读取钳形电流表上的电流值,并记录下来。

3. 注意事项在使用钳形电流表时,需要注意一些事项。

要注意选择适当的测量范围,以免造成测量误差或对仪器造成损坏。

需要注意安全操作,避免触电危险。

在使用过程中要避免将钳形电流表暴露在高温、潮湿或有腐蚀性气体的环境中,以免对仪器造成损坏。

三、钳形电流表的注意事项1. 避免超出电流范围在使用钳形电流表时,需要注意避免超出其电流测量范围。

如果电流超出范围,不仅会影响测量精度,还可能对仪器造成损坏。

2. 避免在潮湿环境中使用钳形电流表内部有精密的电子元件,因此在潮湿的环境中使用会对仪器造成损坏。

在潮湿的环境中使用钳形电流表时,应采取防潮措施,或者选择防潮性能较好的仪器。

3. 避免受到外界电磁干扰钳形电流表属于精密仪器,受到外界电磁干扰会影响测量精度。

在使用时需要避免受到强电磁场干扰,确保测量结果准确。

4. 避免碰撞和摔落钳形电流表通常由精密的元器件组成,因此在使用和携带过程中需要避免碰撞和摔落,以免对仪器造成损坏。

5. 定期校准和维护钳形电流表属于精密仪器,使用一段时间后会出现漂移或老化现象。

需要定期对钳形电流表进行校准和维护,以确保测量精度和仪器的正常使用。

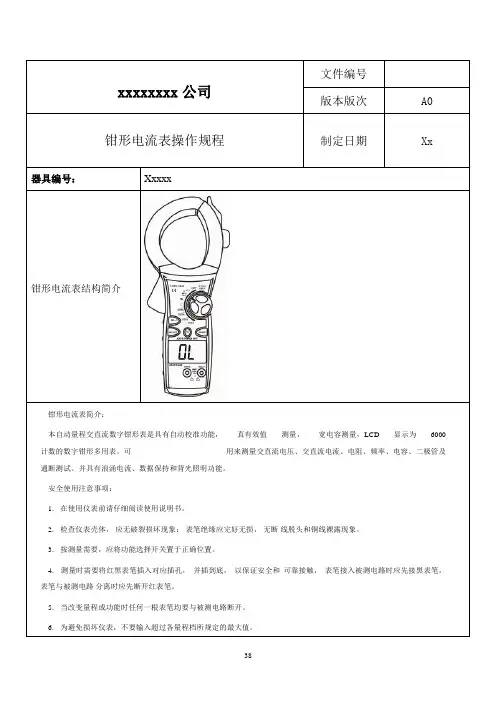

钳形电流表操作规程

钳形电流表操作规程

xxxxxxxx公司版本版次A0 钳形电流表操作规程制定日期Xx 器具编号:Xxxxx钳形电流表结构简介钳形电流表简介:本自动量程交直流数字钳形表是具有自动校准功能,真有效值测量,宽电容测量,LCD 显示为6000 计数的数字钳形多用表。

可用来测量交直流电压、交直流电流、电阻、频率、电容、二极管及通断测试、并具有浪涌电流、数据保持和背光照明功能。

安全使用注意事项:1. 在使用仪表前请仔细阅读使用说明书。

2. 检查仪表壳体,应无破裂损坏现象;表笔绝缘应完好无损,无断线脱头和铜线裸露现象。

3. 按测量需要,应将功能选择开关置于正确位置。

4. 测量时需要将红黑表笔插入对应插孔,并插到底,以保证安全和可靠接触,表笔接入被测电路时应先接黑表笔,表笔与被测电路分离时应先断开红表笔。

5. 当改变量程或功能时任何一根表笔均要与被测电路断开。

6. 为避免损坏仪表,不要输入超过各量程档所规定的最大值。

xxxxxxxx公司版本版次A0 钳形电流表操作规程制定日期Xx D.严禁在温度档输入电压。

E.测量高温时,须配用专用测温探头。

7.更换电池注意:当液晶屏上面显示符号时说明电池工作电压低,应及时更换。

为防止触电危险,在打开仪表机壳后盖上的电池盖前将表笔离开被测电路,并关断电源开关。

1.旋出紧固电池盖的螺钉,即可打开电池盖,取出旧电池。

2.装入 1 只新的 9V 电池。

3.更换电池后请立即盖上电池盖并用螺钉紧固。

未盖上电池盖切勿使用仪表。

4.如果长时间不用仪表,应取出电池。

电阻测量注意:a.电阻测量的最大过载保护为250V直流或交流有效值。

在进行在线电阻测量之前应断开被测电路的电源并将电路中所有电容放电。

b.仪表设置在测量电阻时,切勿去测量电压,以免损坏仪表内部电路。

1.将黑表笔插入“COM”插孔,红表笔插入“VΩHz”插孔。

2.将功能量程开关旋到“Ω3.按”SELECT” 键,选择电阻测量;4.将表笔接入被测电阻两端,并保证接触良好。

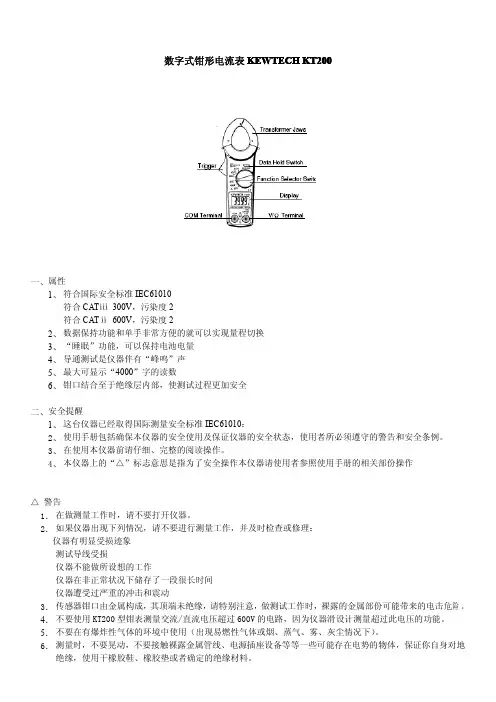

KEWTECH KT200 数字式钳形电流表 使用说明书

KEWTECH KT200 数字式钳形电流表 使用说明书

数字式钳形电流表KEWTECH KT200一、属性1、符合国际安全标准IEC61010符合CATⅲ300V,污染度2符合CATⅱ600V,污染度22、数据保持功能和单手非常方便的就可以实现量程切换3、“睡眠”功能,可以保持电池电量4、导通测试是仪器伴有“峰鸣”声5、最大可显示“4000”字的读数6、钳口结合至于绝缘层内部,使测试过程更加安全二、安全提醒1、这台仪器已经取得国际测量安全标准IEC61010:2、使用手册包括确保本仪器的安全使用及保证仪器的安全状态,使用者所必须遵守的警告和安全条例。

3、在使用本仪器前请仔细、完整的阅读操作。

4、本仪器上的“△”标志意思是指为了安全操作本仪器请使用者参照使用手册的相关部份操作△警告1.在做测量工作时,请不要打开仪器。

2.如果仪器出现下列情况,请不要进行测量工作,并及时检查或修理:仪器有明显受损迹象测试导线受损仪器不能做所设想的工作仪器在非正常状况下储存了一段很长时间仪器遭受过严重的冲击和震动3.传感器钳口由金属构成,其顶端未绝缘,请特别注意,做测试工作时,裸露的金属部份可能带来的电击危险。

4.不要使用KT200型钳表测量交流/直流电压超过600V的电路,因为仪器滑设计测量超过此电压的功能。

5.不要在有爆炸性气体的环境中使用(出现易燃性气体或烟、蒸气、雾、灰尘情况下)。

6.测量时,不要晃动,不要接触裸露金属管线、电源插座设备等等一些可能存在电势的物体,保证你自身对地△注意事项1.当需要长时间不使用本仪器时,请先取出电池再保存。

2.如果仪器本身:测量导线或你的手是湿的,请不要做测量工作。

3.不要超过每种输入量所限制的最大值。

4.不要通过COM 和Ω接口加载电压。

5.不要在测试导线插入电压或公共接口状况下测量电流。

6.避免将仪器暴露于强光下,高温下、潮湿环境、结露水环境。

7.任何仪器的校准与修理必须由合格的并受过训练的技术服务人员完成。

8.不要对仪器装入替代部件或进行任何未授权的改动。

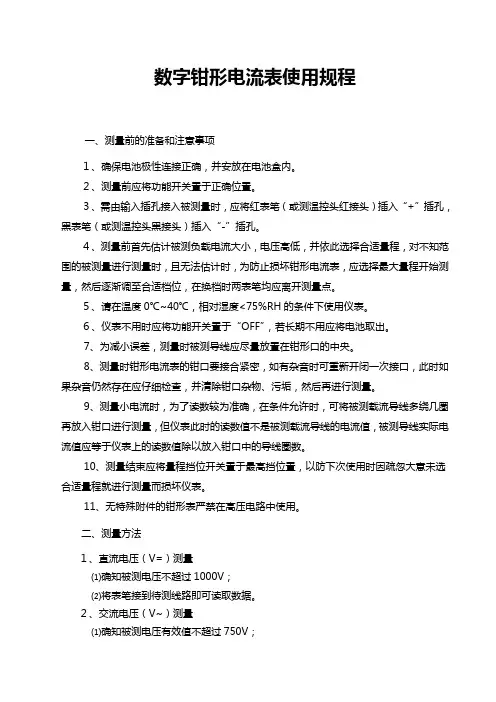

数字钳形电流表使用规程

数字钳形电流表使用规程

数字钳形电流表使用规程一、测量前的准备和注意事项1、确保电池极性连接正确,并安放在电池盒内。

2、测量前应将功能开关置于正确位置。

3、需由输入插孔接入被测量时,应将红表笔(或测温控头红接头)插入“+”插孔,黑表笔(或测温控头黑接头)插入“-”插孔。

4、测量前首先估计被测负载电流大小,电压高低,并依此选择合适量程,对不知范围的被测量进行测量时,且无法估计时,为防止损坏钳形电流表,应选择最大量程开始测量,然后逐渐调至合适档位,在换档时两表笔均应离开测量点。

5、请在温度0℃~40℃,相对湿度<75%RH的条件下使用仪表。

6、仪表不用时应将功能开关置于“OFF”,若长期不用应将电池取出。

7、为减小误差,测量时被测导线应尽量放置在钳形口的中央。

8、测量时钳形电流表的钳口要接合紧密,如有杂音时可重新开闭一次接口,此时如果杂音仍然存在应仔细检查,并清除钳口杂物、污垢,然后再进行测量。

9、测量小电流时,为了读数较为准确,在条件允许时,可将被测载流导线多绕几圈再放入钳口进行测量,但仪表此时的读数值不是被测载流导线的电流值,被测导线实际电流值应等于仪表上的读数值除以放入钳口中的导线圈数。

10、测量结束应将量程挡位开关置于最高挡位置,以防下次使用时因疏忽大意未选合适量程就进行测量而损坏仪表。

11、无特殊附件的钳形表严禁在高压电路中使用。

二、测量方法1、直流电压(V=)测量⑴确知被测电压不超过1000V;⑵将表笔接到待测线路即可读取数据。

2、交流电压(V~)测量⑴确知被测电压有效值不超过750V;⑵将功能开关置于“V~”,并按注意事项之(4)选择量程;⑶将表笔接到待测线路即可读取数据;⑷测出此值为电压波动中最大有效值(测完后此按钮应松开)。

3、电阻测量⑴将功能开关转换到“Ω”,并根据被测电阻值选择200Ω或20kΩ量程。

⑵将表笔接到待测线路或待测电阻上,即可读取数据。

4、二极管测试⑴将功能开关转换到测试档;⑵红表笔接二极管正极,黑表笔接二极管负极,即右读取其正向压降值。

钳形电流表的使用方法2篇

钳形电流表的使用方法2篇

钳形电流表的使用方法2篇第一篇:钳形电流表的使用方法钳形电流表是一种用于测量电路中电流的工具。

它采用夹在电路中的磁芯感应电路中的电流,并转换为电压信号来显示电流值。

钳形电流表被广泛应用于工业、家庭、以及汽车修理等领域。

本文将介绍钳形电流表的使用方法。

第一步:准备工作在使用钳形电流表时,需要先准备好电路和电池。

电路应处于安全状态,电池应具有足够的电量。

第二步:设置钳形电流表设置钳形电流表需要先确定测试对象的电流范围和正负极性。

根据测试对象的电流范围选择恰当的测量范围。

同时设置钳形电流表的正负极性,确保测试的准确性。

第三步:夹取电线打开钳形电流表,将电线夹入钳口,使其夹紧。

确保夹口完全合拢且夹持在电线的中心线上。

如果电线太大而无法完全关闭,则需要使用不同大小的钳口。

第四步:读取电流数值当夹好电线后,可以读取钳形电流表的电流数值。

电流数值以毫安(mA)或安(A)为单位显示。

注意,在读取数据时,需要遵循钳形电流表的使用说明书中的指示。

第五步:关闭钳形电流表测试完成后,关闭钳形电流表并将其储存起来。

钳形电流表的储存位置应该干燥,避免被损坏。

总结:以上为钳形电流表的使用方法。

使用钳形电流表时,应注意选择恰当的测量范围,夹持正确并正确读取数据。

同时,应注意保护钳形电流表以确保其使用寿命。

第二篇:如何维护钳形电流表钳形电流表是一种便捷的测量电路中电流的工具。

钳形电流表可以被广泛应用于工业、家庭、以及汽车修理等领域。

本文将介绍如何维护钳形电流表,以确保其使用寿命。

第一步:避免压力在使用钳形电流表时,应避免在钳口上施加过大的压力。

如果施加过大的压力会损坏钳形电流表的内部磁芯,影响其准确性。

第二步:避免冲击在使用钳形电流表时,应避免受到冲击或撞击。

如果钳形电流表受到冲击,则可能会损坏其内部电子元件或破坏其表面。

第三步:避免高温在使用钳形电流表时,应避免将其放置在高温环境中。

高温环境可能会影响钳形电流表的精度,甚至导致其损坏。

钳形电流表的使用流程 (2)

钳形电流表的使用流程 (2)

钳形电流表的使用流程1. 钳形电流表简介钳形电流表(Clamp Meter),又称夹口式电流表,是一种用于测量电流的便携式仪器。

它具有非侵入性的测量方法,可直接夹住电路中的导线,无需切断电源或分离电路。

本文将介绍钳形电流表的使用流程。

2. 准备工作在使用钳形电流表前,需要确保以下准备工作已完成:2.1 验证和校准首先,需要确认钳形电流表的验证和校准状态。

验证是指验证仪器是否符合测量要求,而校准则是对仪器进行精确修正。

如果钳形电流表已过期或需要校准,应及时联系专业的仪器维修机构进行检修。

2.2 了解使用环境在使用钳形电流表之前,应了解使用环境的特殊要求。

例如,某些特殊环境(如潮湿、易燃、易爆等)可能需要采取额外的防护措施,以确保安全操作。

2.3 准备测量电路在开始测量之前,必须准备好要测量的电路。

确保电路处于安全状态,如切断电源、拆下保险等。

此外,还应了解电路的基本信息,如额定电压、额定电流等。

3. 测量步骤下面将介绍钳形电流表的测量步骤:3.1 设置测量范围根据待测电路的预估电流范围,选择合适的测量范围。

大致估计电流范围后,可选择稍微大于预估值的范围进行测量。

3.2 夹住导线将钳形电流表的开口完全打开,并将要测量的导线置于开口之间。

确保导线夹住紧密,避免出现接触不良的情况。

3.3 完成电路连接确保导线正确接入电路中,使电流通过钳形电流表。

注意,对于交流和直流电路,导线的接入方式可能不同,请根据实际情况正确连接电路。

3.4 读取测量结果当导线正确夹住,电路连接正常后,可以开始读取测量结果。

钳形电流表上的数字显示屏会显示当前的测量数值。

在读取结果时,应仔细观察测量单位和小数点位置,以确保准确读数。

3.5 记录测量结果根据实际需求,可以将测量结果记录下来。

可使用纸笔、电子表格等方式记录测量数值,以备后续分析或对比。

3.6 断开电路连接测量结束后,应断开电路连接,将导线从钳形电流表中取出。

注意操作时的安全性,避免触电或短路的风险。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

数字式钳形电流表使用说明
钳表是一种用于测量正在运行的电气线路的电流大小的仪表,可在不断电的情况下测量电流。

1.结构及原理
钳表实质上是由一只电流互感器、钳形扳手和一只整流式磁电系有反作用力仪表所组成。

2.使用方法
(1)选择合适的量程,先选大,后选小量程或看铭牌值估算。

(2)当使用最小量程测量,其读数还不明显时,可将被测导线绕几匝,匝数要以钳口中央的匝数为准,则读数=指示值×量程 / 满偏×匝数
(3)测量时,应使被测导线处在钳口的中央,并使钳口闭合紧密,以减少误差。

(4)测量完毕,要将转换开关放在OFF档或最大量程处。

3.注意事项
(1)被测线路的电压要低于钳表的额定电压。

(2)测高压线路的电流时,要戴绝缘手套,穿绝缘鞋,站在绝缘垫上。

(3)钳口要闭合紧密不能带电换量程。
