汽车电控门锁的结构原理
汽车电控门锁的结构原理汽车电控门锁是一种应用于汽车的安全装置，它能够通过电子信号控制车门的锁定和解锁。
其结构原理包括：车身控制模块、电机驱动装置、传感器系统等。
首先，汽车电控门锁的核心部件是车身控制模块，它是一种集成电路芯片，负责接收和处理来自中央控制器或遥控器的信号，并将信号传输到电机驱动装置。
车身控制模块通常是由一个微控制器、存储器、输入输出接口、功率电子管路和传感器系统组成。
其次，电机驱动装置是汽车电控门锁的关键组成部分，它由一个或多个电动马达组成。
电动马达通常采用直流电机或步进电机，它们能够根据控制模块的信号进行驱动和控制。
电机驱动装置通过连杆和齿轮机构将电动马达的旋转运动转换为门锁的开与关。
传感器系统是汽车电控门锁的辅助装置，它一般包括门状态传感器、锁状态传感器和防夹传感器等。
门状态传感器能够检测车门的开合状态，当车门关闭时，信号将发送给控制模块；锁状态传感器则用于检测锁的状态，当锁定或解锁时将提供相应的信号。
防夹传感器主要用于保护乘车人员的安全，当门关闭时，防夹传感器能够感知到是否有异物或人员被夹在门缝。
汽车电控门锁的工作原理是通过电子信号实现锁的开与关。
当用户使用遥控器或车内中央控制器进行锁定或解锁操作时，信号将发送给车身控制模块。
模块接收到信号后，会根据预设的逻辑和算法处理信号，并将命令传输到电机驱动装置。
当车身控制模块判断用户想要锁定车门时，它会发送一个开启电流的信号给电机驱动装置，电动马达会根据该信号旋转，进而驱动连杆和齿轮机构将门锁锁定起来。
同样地，当用户想要解锁车门时，车身控制模块会发送一个反转电流的信号给电机驱动装置，电动马达会根据信号反向旋转，使得连杆和齿轮机构解锁门。
传感器系统则用于监测车门的状态和安全性。
比如，当用户进行解锁操作时，如果门状态传感器检测到车门没有完全关闭，车身控制模块会发送警示信号以提醒用户。
而如果防夹传感器检测到有人员或异物被夹住，模块会立即发送停止信号，中断电机的工作，以保护乘车人员的安全。
浅谈电控汽车门锁的工作原理和故障诊断
浅谈电控汽车门锁的工作原理和故障诊断摘要：对于汽车门锁而言，其最开始和一般门锁并无二样，是通过每个车门专门机械掌控的。
伴随轿车的出现，其无论是在舒适度、操控便捷性，还是安全防盗方面均有了较大进步，还运用了无线电技术与电子技术，普遍运用电控门锁。
本文将主要围绕电控汽车门锁的作业原理与故障诊断展开分析。
关键词：电控汽车；工作原理；故障诊断引言：追溯到上世纪七十年代中期，西方各个国家就开始在高档轿车中对电控门锁加以广泛引用，直至八十到九十年代，电控汽车门锁渐渐发展的较为成熟，且有各种各样的方式，现阶段电控门锁正朝着现代化、自动化、智能化方向前进。
一、电控门锁基础构成部分和其功效（一）掌控部分关于掌控部分，涵盖着识别器、输入器、编码器、驱动器、预警器、驱动级、储存器、电源、保险装备、显示器、抗影响电路等等构成。
第一，编码器。
以此输进人工制定的一组10进制密码或者2进制数字。
第二，输入器。
在解锁时把密码通过储存器记忆之后发到识别器中。
第三，识别器。
把编码器与输入器传送的两组密码展开对比，在二者全部一致时，发送电讯号，通过抗影响处置后发送到驱动级与显示装备中。
如果使用人有所要求，还可下发预警电讯号。
第四，驱动级。
其是用来把识别器发出的细微电讯号进行扩大，让其促进执行器运作。
第五，抗影响电路。
限制源自车辆内部和外部的电磁影响，确保电控门锁杜绝自主误操纵行为，进而提升电控门锁的稳定性。
第六，预警器和显示器。
以此呈现识别结果与预警。
第七，保险装备。
主要构成有车门锁止器、紧急开关接口、速度传感器。
在汽车通行速度大于规定数值时，车门锁止器比拿回把锁体上锁；在车门掌控电路失效时，利用紧急开启接口能迅速把锁体解锁。
第八，关于电源，用其来为电控门锁持续性的送电。
（二）落实机构落实结构主要包括门锁、门锁开启装备。
使用率较高的门锁开启装备有微电机、气动膜盒还有电磁铁这三类。
首先，关于电磁铁式。
其是通过按钮操控，开启按钮时，电磁铁线圈带电，形成磁力让铁心运作，车门驱动或者上锁；关闭按钮时，按钮自主恢复。
汽车门锁构造、工作原理及特殊案例分析
汽车门锁构造、工作原理及特殊案例分析汽车门锁作为整车上的一个重要安全部件，起着防盗、保护乘员安全的重要作用，文章介绍了一种常见汽车门锁的构造和工作原理，并通过一个实例简述了汽车门锁棘轮和棘爪啮合的基本要点。
标签：汽车门锁；半锁紧位置；旋转中心；棘轮；棘爪引言汽车门锁故障是在一定条件下表现出来的，常见故障现象有车门关不上、打不开等。
在车门刚度满足要求的情况下，主要故障集中在门锁系统中，若不及时排除门锁故障，不但会造成经济上的损失，还有可能引发重大部件事故或给汽车用户造成人身伤亡事故。
因此，若能根据故障描述特征，及时找出发出异常的确切部位与原因，就能提前作出故障诊断，并及早加以排除。
1 汽车门锁种类及发展历程从汽车发明至今，汽车门锁经历了机械门锁、电动门锁、智能门锁的发展过程。
电子智能门锁采用电子电路控制，以电磁铁、微型电动机和锁体为执行机构，是机电一体化安全装置。
2 门锁系统的简介汽车门锁系统主要分为两大部分：内外操纵机构和锁止机构。
操纵机构：将操纵动作传递到锁体上的全部零件的总称，包含内外手柄及其连杆机构。
锁止机构：将车门锁止的部件。
包含：锁体、锁扣、钥匙、锁芯及涉及到的连杆机构等。
汽车门锁有两个档位：半锁紧位置和全锁紧位置。
半锁紧位置：车门不完全关闭时，锁体与锁扣所处的啮合位置；全锁紧位置：车门完全关闭时，锁体与锁扣所处的啮合位置；纵向：当门锁处于锁紧位置时，在锁体和锁扣的啮合点和门铰链旋转中心线所确定的平面内，并与铰链旋转中心线垂直的方向；横向：当门锁处于锁紧位置时，垂直于锁体和锁扣的啮合点和门铰链旋转中心线所确定的平面的方向；纵向载荷：锁体和锁扣在半锁紧位置应能承受4500N的纵向载荷；在全锁紧位置应能承受11110N的纵向载荷均不得脱开。
横向载荷：锁体和锁扣在半锁紧位置应能承受4500N的横向载荷；在全锁紧位置应能承受9000N的横向载荷均不得脱开。
3 门锁工作原理关车门时：在关车门的撞动惯性力作用下，棘轮受锁扣的压迫克服棘轮回位弹簧作用力而转动，棘爪在止动弹簧的作用力下将棘轮卡住，完成锁紧车门动作。
汽车电动车门锁工作原理
汽车电动车门锁工作原理首先，在用户触发开锁操作时，控制模块会输出一个开锁信号。
这个信号被传送到电动机上，激活电动机开始工作。
电动机的旋转力转化为线性运动力，通过传动机构将其传递到锁芯。
锁芯在接收到力的作用下，会向外移动，使得锁舌从锁孔中完全退出，门锁打开。
同时，控制模块会监测锁舌的状态，如果锁舌未能完全退出，可能会发出警示通知用户。
相反，在用户触发上锁操作时，控制模块会输出一个关锁信号。
同样，这个信号也被传送到电动机上，激活电动机开始工作。
电动机的旋转力转化为线性运动力，通过传动机构将其传递到锁芯。
锁芯在接收到力的作用下，会向内移动，使得锁舌插入锁孔，门锁关闭。
同时，控制模块会监测锁舌的状态，如果锁舌未能完全插入，可能会发出警示通知用户。
除了开锁和关锁功能，汽车电动车门锁还具备其他一些特殊功能。
例如，防夹功能是通过安装在门缝附近的传感器来实现的。
当传感器检测到有阻挡物时，控制模块会发出警示信号，让电动机停止运动，以防止控制模块继续向外供电使得电动机继续旋转造成夹伤。
同时，一些车型还具备自动锁闭功能，即当车门关闭一段时间后，系统会自动将车门锁定，以提高防盗性能。
另外，为了确保车门锁的稳定性和可靠性，电动车门锁通常还会配备备用电源系统。
当车辆的主电源出现故障或电池电量过低时，备用电源系统会自动接管供电，以便用户仍然能够开启或关闭车门锁。
总结起来，汽车电动车门锁的工作原理是通过电动机的力量实现门锁的开关。
当用户通过遥控器、车内按键或车内拉手等方式触发车门锁操作时，控制模块接收到信号并向电动机发送指令，电动机的转动力转化为线性运动力，通过传动机构作用于锁芯，从而实现车门锁的开闭。
辅助功能如防夹和自动锁闭等也能提供更多的安全保障。
备用电源系统则确保了在主电源故障时仍能正常使用。
总而言之，汽车电动车门锁的工作原理是基于电动机的力量推动锁芯的运动，实现车门锁的开关功能，同时配备了其他辅助功能和备用电源系统，从而确保车辆和乘客的安全。
电动车电门锁原理
电动车电门锁原理
电动车电门锁是一种用于控制电动车电门开关的装置。
其原理主要基于电磁吸合的原理。
电动车电门锁通常由一个电磁铁和一个金属锁舌组成。
电门锁通过控制电磁铁的通断来实现锁舌的开合。
当电磁铁通电时，会产生磁场，吸引金属锁舌并将其固定在锁体上。
这样一来，电门就处于锁定状态，无法被非法开启。
要解锁电动车电门，只需切断电磁铁的电路即可。
通常情况下，电磁铁的电路是通过车上的电门开关控制的，当按下电门开关时，电磁铁会断电，磁场消失，金属锁舌自然松开，电门得以打开。
除了通过电门开关控制电磁铁电路，有些电动车还会配备遥控解锁功能。
使用遥控器可以远程控制电磁铁的通断，从而实现电门的开启和锁定。
总结来说，电动车电门锁原理是利用电磁铁的电磁吸合特性，通过控制电磁铁通断状态来实现锁舌的开合，从而控制电动车电门的上锁和解锁。

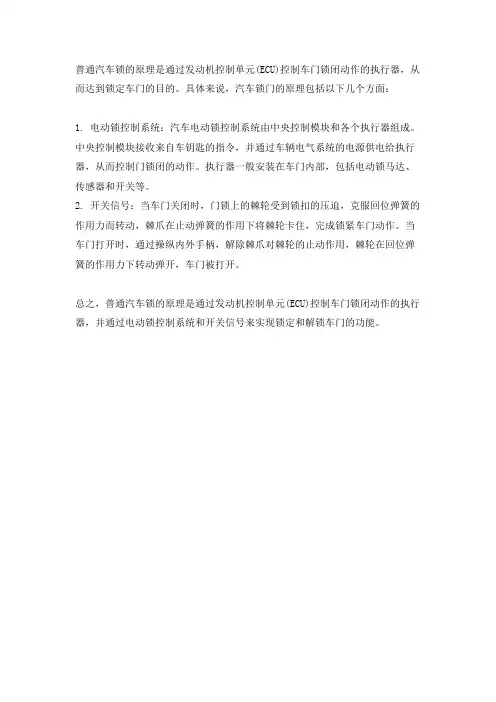

普通汽车锁原理
普通汽车锁的原理是通过发动机控制单元(ECU)控制车门锁闭动作的执行器，从而达到锁定车门的目的。
具体来说，汽车锁门的原理包括以下几个方面：
1. 电动锁控制系统：汽车电动锁控制系统由中央控制模块和各个执行器组成。
中央控制模块接收来自车钥匙的指令，并通过车辆电气系统的电源供电给执行器，从而控制门锁闭的动作。
执行器一般安装在车门内部，包括电动锁马达、传感器和开关等。
2. 开关信号：当车门关闭时，门锁上的棘轮受到锁扣的压迫，克服回位弹簧的作用力而转动，棘爪在止动弹簧的作用下将棘轮卡住，完成锁紧车门动作。
当车门打开时，通过操纵内外手柄，解除棘爪对棘轮的止动作用，棘轮在回位弹簧的作用力下转动弹开，车门被打开。
总之，普通汽车锁的原理是通过发动机控制单元(ECU)控制车门锁闭动作的执行器，并通过电动锁控制系统和开关信号来实现锁定和解锁车门的功能。
汽车车门锁工作原理
汽车车门锁工作原理汽车车门锁的工作原理是通过电力驱动车门锁装置的开关，实现车门的锁定和解锁。
具体而言，汽车车门锁装置通常由以下几个主要部分组成：1. 电动锁：车门锁装置中的电动锁是负责实现锁定和解锁功能的关键部件。
电动锁通常由一个电动马达、一个锁销、一个闭锁机构和一个开锁机构组成。
当电动锁接收到解锁信号时，电动马达会发动并将锁销从闭锁位置抽离，使得车门可以被拉开。
反之，当接收到锁定信号时，电动马达将锁销拉回闭锁位置，车门则无法被人为拉开。
2. 电源控制模块：电源控制模块是车门锁装置的控制中心，负责接收来自车内或车外的锁定和解锁信号，然后根据这些信号的不同，控制电动锁的运行。
电源控制模块通常与车辆的中央控制系统相连。
3. 传感器：传感器被用于检测车门的开启和关闭状态。
当车门完全关闭时，传感器会发送信号给电源控制模块，告知车门已经关闭。
这样，在电动锁接收到锁定信号后，才能进行闭锁操作。
4. 锁控开关：锁控开关是位于车内的一个控制开关，它提供给车内乘客使用，使其能够通过按钮或拨动开关来控制车门的锁定和解锁。
基本工作原理如下：当车辆的中央控制系统接收到锁定信号时，它将发送指令到电源控制模块。
电源控制模块根据信号的不同，控制电动锁的运行。
如果接收到解锁信号，电源控制模块会将电动锁的开关电路接通，电动锁的电动马达会运行，将锁销抽离并使车门解锁。
而当接收到锁定信号时，电源控制模块会将电动锁的开关电路断开，电动锁的电动马达则会运行将锁销拉回，使车门处于锁定状态。
总的来说，汽车车门锁的工作原理就是利用电动锁装置和电源控制模块的协同工作，通过控制锁销的位置来实现车门的锁定和解锁。
这样可以确保车辆在需要锁定时保持安全，并且在需要解锁时方便车辆的使用。
车门锁机构工作原理
车门锁机构工作原理
1.锁芯：锁芯是车门锁机构的核心部件，通常由铜合金制成。
锁芯内部有许多针状的锁芯齿，通过正确的钥匙插入锁芯中的钚槽来实现开关门的功能。
2.锁杆：锁杆是连接锁芯和门锁外部把手的部件。
当钥匙插入锁芯并顺时针旋转时，锁芯齿与锁杆的锁柄牙齿相互配合，使锁杆向内回缩，从而脱离把手锁扣，门可以打开。
3.保险销：保险销是车门锁机构中的一种安全机制。
当车门关闭时，保险销将锁杆锁定在把手锁扣内，防止门因车辆行驶而意外打开。
通常需要将把手上的按钮按下或使用钥匙将锁芯旋转一定角度来解锁保险销。
4.防撞销：防撞销是车门锁机构中的另一种安全机制。
它位于锁杆的一侧，用于防止车辆意外撞击时导致锁杆弹出。
当车辆受到外力撞击时，防撞销会自动弹出，将锁杆固定在把手锁扣内，以确保车门的安全性。
5.开锁按钮：开锁按钮是车门锁机构上的一个开锁装置。
在车内或车外，只需按下按钮即可解除保险销的锁定，方便打开车门。
6.把手：把手是车门锁机构中的一个组成部分，通常由塑料或金属制成。
当车门关闭时，把手与锁杆连接并固定在一起。
通过按下把手上的按钮或使用钥匙旋转锁芯来解锁车门。
总结起来，车门锁机构的工作原理就是通过插入正确钥匙旋转锁芯，或按下按钮操作，使保险销解锁，锁杆回缩，从而打开车门。
防撞销作为安全机制，确保车门在意外撞击时不会意外打开。
把手作为操作装置，方便用户进行开锁操作，使车门锁机构更加安全和便捷。
