接触器常开触点和常闭触点区分
交流接触器常开常闭触点图
交流接触器常开常闭触点图
————————————————————————————————作者：————————————————————————————————日期：
交流接触器常开常闭触点图
1、3、5接三相电源，（主电路部分）
2、4、6接三相电机
A1、A2 是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。
13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。
放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。
交流接触器有主触点和辅助触点，上图接触器触点的前三个是主触
点，后两个为辅助：前一个为常开触点，后一个为常闭触点。
主触点一般只有常开，电流很大，接通主回路。
一般辅助触点常开的作用是自锁，是并联在上图的启动按钮触点两端的，释放了启动按钮后，就由这个触点继续连接回路，维持这个接触器为吸合状态。
常闭触点是串联在另一个接触器线圈控制回路中的，目的是阻止另一只接触器吸合，以免造成电路动作混乱甚至短路，如防止电动机同时正反向接触器同时导通等。
时间继电器的工作原理总结
时间继电器的工作原理：1、常开延时闭合触头、常闭延时打开触头是通电延时型的时间继电器的触头，线圈通电后，延时一定时间后常开触头闭合，常闭触头打开。
2、常开延时打开触头、常闭延时闭合触头是断电延时型的时间继电器的触头，线圈通电后，常开触头闭合，线圈断电后，延时一定时间后该触头打开.常闭触头则相反.总结：时间继电器的触点动作情况通电延时型—-当吸引线圈通电后，其瞬动触点立即动作；其延时触点经过一定延时再动作. 当吸引线圈断电后，所有触点立即复位。
断电延时型-—当吸引线圈通电后,所有触点立即动作。
当吸引线圈断电后,其瞬动触点立即复位;其延时触点经过一定延时再复位，。
时间继电器的作用及功能原理时间继电器是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件，也许可以这样说:用来控制较高电压或较大功率的电路的电动开关:给继电器工作线圈一个控制电流,继电器就吸合，对应的触点就接通或断开。
在供电电路中,继电器也被称为接触器. 关键字：时间继电器，继电器从驱动时间继电器工作的电源要求(驱动线包工作电压)来分，一般继电器分交流继电器与直流继电器，分别用于交流电路和直流电路,另外，依据其工作电压的高低，有6、9、12、24、36、110、220、380等不同的工作电压，使用于不同的控制电路上。
时间继电器另一个区分点是它的触点（执行接通或断开被控制电路的开关)，分别有常开、常闭、转换的区别，另外还有触点多少的区别，可以控制多大的工作电压及电流(即触点允许控制的功率）的区别，供不同用途选用;另外特殊触点还有带自锁（动作后即使控制电压消失，触点自己保持失去控制时的状态)，带延时吸合或延时释放功能等种类，供特殊情况下使用。
您好，AH3-3时间继电器是属于通电延时的。
一般通电延时的继电器的工作原理如下：继电器一般都有常开和常闭触点,接到要被控制的电路上的,通电延时继电器就是指这只继电器在通电后并不是立即使触点状况发生变化，而是指要经过一定的延时后才动作(常闭触点变为断开，常开触点闭合）。
接触器接线口诀

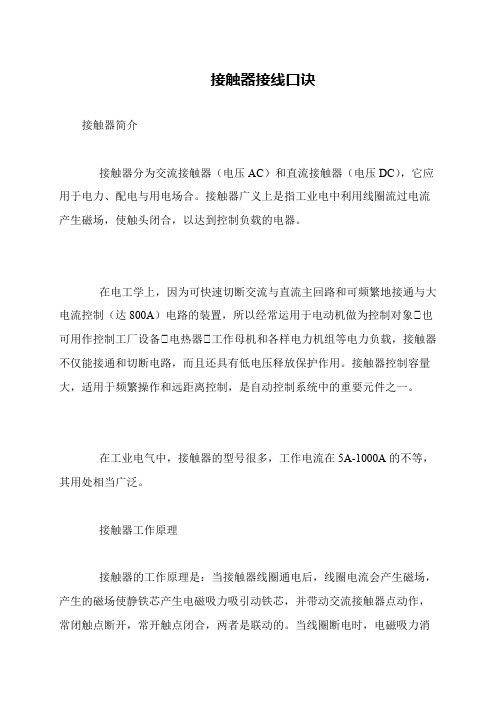

接触器接线口诀
接触器简介
接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。
接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制（达800A）电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹐电热器﹐工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。
接触器控制容量大，适用于频繁操作和远距离控制，是自动控制系统中的重要元件之一。
在工业电气中，接触器的型号很多，工作电流在5A-1000A的不等，其用处相当广泛。
接触器工作原理
接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁芯产生电磁吸力吸引动铁芯，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。
当线圈断电时，电磁吸力消。
脱扣器、继电器、空气开关、接触器、熔断器、隔离开关、断路器
基础知识；脱扣器、继电器、空气开关、接触器、熔断器、隔离开关、断路器断路器按其使用范围分为高压断路器，和低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。
低压断路器又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。
它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件，已获得了广泛的应用。
高压断路器(或称高压开关)是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等隔离开关即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备我们所说的隔离开关，一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关，通常简称为隔离开关，是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
主要作用是：1)分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
2)根据运行需要，换接线路。
3)可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。
几种常见交流接触器的区别
几种常见交流接触器的区别
CJT1是第一代接触器。
主触点最大到150A.辅助触点2常开+2常闭，体积大耐用。
CJ20主触点最大630A.辅助触点2常开+2常闭，灭弧效果好。
CJX1对应的是西门子的3TB，3TF 交流接触器；CJX1实际就是CJ20 的翻版.重量轻.（灭弧效果不如CJ20）。
CJX2是施耐德的LC1；CJX2为小型接触器主触点最大630A.辅助触点32A以下单常开或单常闭.40A以上1常开+1常闭，体积小安装方便（导轨安装）。
CJX3，这个型号很特殊，以前是沈阳213最先开始用，也是对应的西门子的3TB，3TF，但国内一般都是打CJX1系列，打CJX3的厂家很少；
CJX4是天水213的，这个系列是天水专用，以前天水和施耐德有过合作的，施耐德的LC1授权过。
CJX4就是施耐德的LC1，但和CJX2系列不同，天水213将外观，触点，各个方面进行了重新设计；
CJX5是三菱的SK系列，
CJX8是ABB的B交流。
JZC1是中间继电器触点容量为5A。
CJX1和CJX2的，一个是施耐德的LC1系列接触器，一个是西门子的3TB区别系列接触器，两者安装尺寸，大小完全不同的。
CJX1，小电流CJX1-9等款是双层结构，上面4组辅助触头，下面三组主触头，而CJX2,就一层，左边三个主触头，右边是一组辅助触头。
用最多的应该是CJX2和CJT1了，CJX1都很少看到，大部分都是CJX2加F4-11。
接触器
3灭弧装置：容量较小（10A以下）的交流接触器采用 双断口触点和电动力灭弧，容量较大的交流接触器采 用灭弧栅（罩）灭弧（栅片将电弧分成 若干段，每段 电压不足以维持起弧，且栅片有冷却作用，使电弧迅 速熄灭）
4其它部分（辅助部件） 包括底座、反作用弹簧、缓冲弹簧、触点压力弹簧、传动 机构和接线柱。 各器件作用：反作用弹簧当线圈断电（欠压或失压）时迅 速使主触点和常开辅助触点分断；缓冲弹簧缓冲衔铁在吸 合时铁心和外壳的冲击力；触点压力弹簧增加动静触点之 间压力，增大接触面以降低接触电阻，避免触点由于接触 不良而过热灼伤，并有减振作用。 （二）接触器的失压（欠压）保护：线圈电压低于85%时衔 铁不能吸合，主触点和常开辅助触点不能闭合；吸合后若线 圈电压太低(低于75%时，铁心产生的电磁力小于反作用弹 簧的反作用力，衔铁释放，常开主触点和常开辅助触点断开， 断开主电路，达到保护作用。
未通电状态
常闭触点：线圈未通电时处于闭合状态
2电磁系统：由铁心、线圈、衔铁构成，用来操纵触点的闭 合与断开。分为拍合式电磁系统（衔铁绕轴转动）和衔铁做 直线运动的电磁系统。 线圈短而粗的圆筒状，E形铁心由硅钢片铆接面成，中柱较 短，闭合时上下中柱形成气隙，以减小剩磁，避免断电后 铁心粘连。 铁心上有短路环，作用是减小交流接触器吸合时产生的振 动和噪声。
电磁系统
灭弧系统
型号
CZ
7交流接触器和直流接触器比较
项目 主触点 辅助触点 交流接触器 双断点桥式触点（三对常开） 直流接触器 滚动接触的指形触点（单极或双 极）
（两对）常开与常闭成对组 点接触的双断点桥式触点（若干） 成（桥式） 铁心由硅钢片铆接而成，有 铁心为整块铸钢，有非磁性垫片， 短路环，中柱有气隙。线圈 线圈长而薄的圆筒状。 短而粗的圆筒状。 容量较小的双断口触点和电 动力灭弧，容量较大的灭弧 栅灭弧 CJ 磁吹式灭弧
PLC复习资料
1、常用的低压电器是指工作电压在交流_1200__V以下、直流_1500__V以下的电器。
2、接触器的触点系统按在电路中的功能分有主触点和__辅助__触点，在线圈未通电时触点按其通断状态分为_常开___触点和_常闭__触点。
3、对三相异步电动机调速的方法有：改变__供电频率____调速、改变__电机的极对数__调速和改变转差率调速等。
4、接触器的触点分为_主触点_____和__辅助触点____。
____主触点_用来通断大电流的主电路，__辅助触点_____用来通断小电流的控制电路。
5、电动机按电流制的不同可分为_交_____流电机和__直_____流电机。
6、按国标规定，“停止”按钮必须是__红____色，“启动”按钮必须是__绿____色。
7、要实现电动机的多地控制，应把所有的启动按钮___并联___连接，所有的停机按钮___串联___连接。
8、可编程控制器是由中央处理器（CPU），输入输出元件，储存器，电源及外部设备等组成。
9、STL步进接点后，建立新母线，与之连接的常开触点应使用LD 指令，常闭触点应用LDI 指令。
10、PLC的内部元件有输入继电器X、输出继电器Y 、计数器C、定时器T、辅助继电器M 和状态器S等。
11、PLC是一种以储存逻辑代替接线逻辑的新型工业控制装置。
12、小型可编程控制器常用的编程语言有梯形图语言，功能图语言和语句表语言。
13、PLC状态程序图的三要素驱动有关负载、指定转移条件、指定转移目标14、MPS指令所完成的操作功能是把运算结果推入栈；而MPP指令所完成的操作功能是各数据依次向上压移。
15、OUT和ORI指令所完成的操作功能分别是：对输出线圈驱动；将常闭触点并联。
16、电磁式电器的电磁机构一般由_线圈_________、__铁心___和__触点____组成。
17、电气原理图一般有_主电路图__和__控制电路图______两部分组成。
在电气原理图中各元器件触点的图形符号画法为：图形垂直放置时以安装的原则绘制；当图形水平放置时以_布置__的原则绘制。
继电接触控制常用元器件
第八章继电接触控制常用元器件第一节按钮和开关一、按钮按钮是一种短时接通或断开小电流电路的手动电器，通常用于控制电路中发出起动或停止等指令，以控制接触器、继电器等电器的线圈电流的接通或断开，再由它们去接通或断开主电路。
这种发出指令的电器，称为主令电器。
另外，按钮之间还可实现电气连锁。
按钮的结构一般是由按钮帽、复位弹簧、桥式动触点、静触点和外壳等组成。
图8-1为LA19系列按钮的外型与结构。
动合按钮：手指未按下时，触点是断开的，如图8-1中的触点A、B，当手指按下按钮帽时，触点A、B被接通，而手指松开后，触点在复位弹簧作用下返回原位而断开。
动合按钮在控制电路中常用作起动按钮。
动断按钮：手指未按下时，触点是闭合的，如图8-1中的触点C、D，当手指按下时，触点C、D被断开，而手指松开后，触点在复位弹簧作用下恢复闭合。
动断按钮在控制电路中常用作停止按钮。
复合按钮：当手指未按下时，触点C、D是闭合的，触点A、B是断开的，当手指按下时，先断开C、D，后接通触点A、B，而手指松开后，触点在复位弹簧作用下全部复位。
复合按钮在控制电路中常用于电气连锁。
二、行程开关行程开关是位置开关中的一种，是用来反映工作机械的行程，发布命令以控制其运动方向或行程大小的主令电器。
如果把行程开关安装在工作机械行程终点处，它就称为限位开关或终端开关。
图8-2是LX19K型行程开关的结构简图。
当外部机械碰撞压钮，使其向下运动并压迫弹簧，使触点桥由与动断静触点接触转向同动合静触点接触。
当外部机械作用移去后，由于弹簧的反作用，触点桥恢复原位。
以LX19K型为基础，增设不同的滚轮和转动件，就可派生出其它的结构形式。
根据结构不同分为自动复位式和非自动复位式两种。
LX19系列行程开关基本技术数据如表8-1所示。
表8-1 LX19系列行程开关基本技术数据第二节交流接触器接触器是在按钮或继电器的控制下，运用电磁铁的吸引力使动、静触点闭合或断开的控制电器，主要用来频繁地接通或分断交、直流电路以及远距离控制电器。
接触器
FU2
SF
M
电动机
接触器 线圈
A2
M 3～
KM
A1
接触器 主触点
KM 14
13
合上断路器QF按下起 动 按 钮 SF 接 触 器 KM线圈得电KM主 触点闭合 电动机 M 起 动 ， KM 常 开 辅 助 触点同时闭合 松开 起动按钮 SF 电动机 M保持运行。
接触器常开 辅助触头
4
铁心被磁化
吸合衔铁 衔铁带动连杆运动
接通主电路
主触点闭合 常开辅助触点闭合 常闭辅助触点断开
线圈失电 磁场消失 衔铁释放
连杆复位
主触点断开 常开辅助触点断开 常闭辅助触点闭合
断开主电路
14:12:12
交流接触器接线端
常闭辅助 触头接线 端子
主触头接 线端子 （3极） 线圈接 线端子
14:12:12
置，当触点断开发生电弧时，电弧进 入栅片内，被分割为数段，且栅片具 有冷却作用，电弧可迅速熄灭。
14:12:12
14
交流接触器的图形符号和文字符号
KM
KM
KM
常开辅 助触头
KM 常闭辅 助触头
KM
线圈
常开主 触头
三极接触 器主触头
14:12:12
15
交流接触器的工作原理
电磁线圈通电后，线圈电流产生磁场，使静铁心
30
1.3.1 电磁式继电器
电磁式继电器的一般图形符号和文字代码
KF 线圈 KF KF KF KA废止
常开触头 常闭触头
先断后合 转换触头
常用的电磁式继电器
电压继电器（不都是电磁式的）
中间继电器 电流继电器（不都是电磁式的）
交流接触器结构与工作原理【超详细】
如何选用交流接触器接触器的选用步骤
交流接触器的选用，应根据负荷的类型和工作参数合理选用。具体分为以下步 骤：
1．选择接触器的类型
交流接触器按负荷种类一般分为一类、二类、三类和四类，分别记为
AC1 、
AC2 、AC3 和 AC4。一类交流接触器对应的控制对象是无感或微感负荷，如白炽 灯
、电阻炉等； 二类交流接触器用于绕线式异步电动机的起动和停止；
位置。由于线圈不通电，不仅无电力损耗，而且消除了磁噪音。
由德国引进的西门子公司的 3TB 系列、BBC公司的 B 系列交流接触器等具有 80 年代初水平。 它们主要供远距离接通和分断电路， 并适用于频繁地起动及控制交
流电动机。 3TB系列产品具有结构紧凑、机械寿命和电气寿命长、安装方便、可 靠 性高等特点。额定电压为 220～ 660V，额定电流为 9～630A。
吸合后，缓慢降低吸合线圈的电压，接触器释放时的最大电压。一般规定，吸合
电压不低于线圈额定电压的 85％，释放电压不高于线圈额定电压的 70%
5）吸引线圈额定电压
接触器正常工作时，吸引线圈上所加的电压值。一般
该电压数值以及线圈的匝数、 线径等数据均标于线包上， 而不是标于接触器外壳
铭牌上，使用时应加以注意。
接法: 一 :一般三相接触器一共有 8 个点，三路输入，三路输出，还有是控制点两个。 输出和输入是对应的， 很容易能看出来。 如果要加自锁的话， 则还需要从输出点 的一个端子将线接到控制点上面。 二 :首先应该知道交流接触器的原理。他是用外界电源来加在线圈上，产生电磁 场。加电吸合，断电后接触点就断开。知道原理后，你应该弄清楚外加电源的接
点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。其他的几路
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接触器常开触点和常闭触点区分
接触器的功能简单说就是通过线圈的得电与失电来控制触点的通与断，得电时触点常开变闭合，常闭断开。
接触器吸合后常开常闭触点有什么用？有的接触器只有常开触点，主触点一般都是常开的，辅助触点就看具体了，NO常开，NC常闭
接触器触点分为：
1主触点，多为常开触点，电流载流量大，多用作控制电机启动等控制。
2辅助常开触点，起辅助作用，可用于自锁，传出信号等电路要求作用。
3辅助常闭触点，在复杂电路中实现联动作用，有时用作电机互锁；一般比如说接触器,CJX2-6511,就是指主触点允许通过最大电流65A，有1对辅助常开触点，一对辅助常闭触点，CJX2-3210就是主触点允许通过电流32A，有一对常开触点，没有常闭触点。
可以根据不同电路要求选择不同的接触器：
第一个1代表辅助常开触点，为1则有，为0则没有，第二个1代表辅助常闭触点，也是1有0没有。
