企业施工现场临时用电安全培训
施工现场临时用电安全技术规范(培训)课件
路漫漫其悠远
施工现场临时用电安全技术规范(培 训)
一、施工临时用电三项原则 二、临时用电管理 三、外电线及电气设备防护 四、接地与防雷
五、配电线路 六、配电箱及开关箱 七、电动建筑机械和手持式电动工具 八、照明
路漫漫其悠远
施工现场临时用电安全技术规范(培 训)
一、施工临时用电三项原则
1 采用三级配电系统； 2 采用 TN-S 接零保护系统； 3 采用二级漏电保护系统。
• 从三级开关箱向用电设备配电必须实行“一机一闸”制， 不存在分路问题。即每一个开关箱只能联接控制一台与其 相关的用电设备(含插座)，包括一组不超过30A负荷的照 明器，或每一台用电设备必须有其独立专用的开关箱。
路漫漫其悠远
施工现场临时用电安全技术规范(培 训)
动照分设规则
二个要点：
• 动力配电箱与照明配电箱宜分别设置：若动力与 照明合置于同一配电箱内共箱配电，则动力与 照明应分路配电。这里所说的配电箱包括总配电 箱和分配电箱(下同)。
路漫漫其悠远
施工现场临时用电安全技术规范(培 训)
分级分路规则
• 从一级总配电箱(配电柜)向二级分配电箱配电可以分路。 即一个总配电箱(配电柜)可以分若干分路向若干分配电箱 配电；每一分路也可分支支接若干分配电箱。
• 从二级分配电箱向三级开关箱配电同样也可以分路。即一 个分配电箱也可以分若干分路向若干开关箱配电，而其每 一分路也可以支接或链接若干开关箱。
第3.1.5条 临时用电工程必须经编制、审核、批准 部门和使用单位共同验收，合格后方可投入使用。
第3.1.6条 施工现场临时用电设备在 5 台以下和设 备总容量在 50kW 以下者，应制定安全用电和电 气防火措施，并应符合本规范第3.1.4、3.1.5 条 规定。
施工临时用电安全培训
施工临时用电安全培训
施工现场临时用电是建筑施工过程中不可避免的一个环节，然而它也是一个隐患频发的区域。
为了确保施工过程中安全可靠的用电，以及预防电气事故的发生，特别是保障施工人员的生命安全，有必要进行临时用电安全培训。
培训内容主要包括以下几个方面：
1. 临时用电知识和原理：包括电流、电压、功率等基本电学知识，以及电器线路的基本构造和工作原理，让施工人员对临时用电有深入了解。
2. 临时用电设备的选择和安装：介绍不同类型的临时用电设备，如引线板、电缆、插座等，以及这些设备的选择和安装要求，以提高施工现场用电的安全性。
3. 临时用电线路的布设和保护措施：详细介绍临时用电线路的布设方法和要求，包括线路的走向、敷设方式、线径选择等，并强调保护措施的重要性，如接地保护、漏电保护等。
4. 临时用电操作规范：讲解施工现场使用电器设备和工具的正确操作方法，如插拔电源、接线、使用电动工具等，倡导安全用电的习惯。
5. 电气事故的应急处置：介绍电气事故的可能原因和常见类型，以及如何正确应对电气事故，保护自己和他人的安全。
通过以上的临时用电安全培训，施工人员能够提高对临时用电安全的认识，并且在实际操作中遵守安全操作规范，规避潜在的电气安全风险，保障施工现场的安全运行。

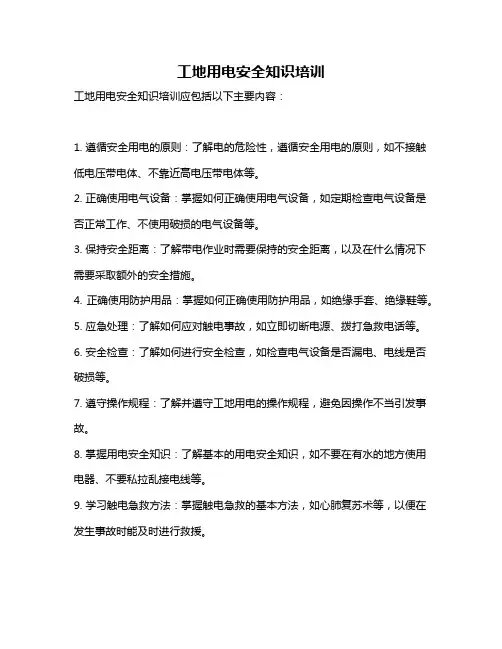

工地用电安全知识培训
工地用电安全知识培训
工地用电安全知识培训应包括以下主要内容：
1. 遵循安全用电的原则：了解电的危险性，遵循安全用电的原则，如不接触低电压带电体、不靠近高电压带电体等。
2. 正确使用电气设备：掌握如何正确使用电气设备，如定期检查电气设备是否正常工作、不使用破损的电气设备等。
3. 保持安全距离：了解带电作业时需要保持的安全距离，以及在什么情况下需要采取额外的安全措施。
4. 正确使用防护用品：掌握如何正确使用防护用品，如绝缘手套、绝缘鞋等。
5. 应急处理：了解如何应对触电事故，如立即切断电源、拨打急救电话等。
6. 安全检查：了解如何进行安全检查，如检查电气设备是否漏电、电线是否破损等。
7. 遵守操作规程：了解并遵守工地用电的操作规程，避免因操作不当引发事故。
8. 掌握用电安全知识：了解基本的用电安全知识，如不要在有水的地方使用电器、不要私拉乱接电线等。
9. 学习触电急救方法：掌握触电急救的基本方法，如心肺复苏术等，以便在发生事故时能及时进行救援。
通过以上培训，可以提高工人的用电安全意识，减少工地用电事故的发生。
同时，也为企业提供了一种有效的安全管理方法，保障了工人的生命安全和企业的生产安全。
施工现场临时用电安全管理培训
专业人员操作
必须由专业电工进行电气设备 操作和维护，非专业人员不得
随意操作电气设备。
安全第一
施工现场临时用电必须始终把 安全放在第一位，采取一切必
要措施确保用电安全。
02
施工现场临时用电安全管理 制度
用电安全管理制度的制定与执行
制定用电安全管理制度
根据施工现场实际情况，制定用电安全管理制度，明确用电安全管理的目标、 原则、要求和措施。
施工现场存在非专业电工进行电气设备操 作的现象，这些人员缺乏专业知识和技能 ，容易误操作导致安全事故。
临时用电安全管理的基本原则
01
02
03
04
遵守国家法律法规
施工现场临时用电必须遵守国 家和地方的相关法律法规，确 保用电安全符合标准要求。
定期检查维护
对施工现场的电气设备和线路 进行定期检查和维护，及时发
详细描述
配电箱和开关箱应采用符合规定的材料和结构，具有良好的防雨、防尘、防震等性能。在安装过程中 ，应遵循相关标准和规范，确保箱体的牢固和稳定。同时，应定期检查配电箱和开关箱的运行状态， 及时发现和处理存在的安全隐患。
现场照明
总结词
现场照明是施工现场临时用电的重要组 成部分，应满足施工需求和安全要求。
施工现场常见用电安全隐患
电缆乱拉乱接
漏电保护器失效
施工现场电缆随意铺设，未按照规定线路 和方式进行固定和保护，容易引发触电和 火灾事故。
施工现场的漏电保护器未定期检查或更换 ，导致在发生漏电时无法及时切断电源， 增加了触电风险。
设备接地不良
非专业电工操作
电气设备接地不良或未接地，一旦发生漏 电，电流无法导入大地，容易引发触电事 故。
施工现场临时用电安全培训讲义
表6.1.4 母线涂色
相别
颜色
垂直排列
水平排列
引下排列
Ll (A)
黄
上
后
左
5.1.10 PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。
技术要点
一、用电管理
3.2.1 电工必须经过按国家现行标准 考核合格后，持证上岗工作；其他用 电人员必须通过相关安全教育培训和 技术交底，考核合格后方可上岗工作。
1、国家能源局：电工进网许可证（低压、高压、特种三类） 2、安监局：低压电工作业 3、人社部(原劳动局)核发：职业资格证书（电工证）这个证分为五个等级：
六、漏电保护器的工作原理
(1) 正常通电，三相用电平衡，互感器产生磁场 互相抵消； (2) 发生漏电时，原级线圈1上各导线电流相量 之和不为“0”，出现剩余电流I。，次级线圈 中感应出电动势，放大器2把电流放大到动作电 流整定值，脱钩器3动作，主开关4在0.1S内切 断电源。
第三部分
临时用电标准化管理
施工现场临时用电三项基本原则
建筑施工现场临时用电工程专用的 电源中性点直接接地的220/380V 三相四线制（俗称为：三相五线制 的五芯电缆）低压电力系统，必须 符合: 1.0.3 采用三级配电系统; 采用TN-S接零保护系统; 采用二级漏电保护系统。
三、什么是三级配电系统二级保护？
从电源进线→ → →用电设备中间应经过三级配电 装置配送电力。 即： 1、总配电箱（配电室的配电柜）； 2.1.23 2、分配电箱（负荷或用电设备相对集中处）； 2.1.23 3、开关箱 （用电设备处）。 2.1.24 总配电箱、分配电箱内开关电器可设若干分路，并且动 力和照明分设； 用电设备必须实行“一机一闸”制； 两级保护，即在总配电箱和开关箱中各设隔离开关、漏 电保护器。
施工现场临时用电安全教育培训
严格遵守操作规程，禁 止违章操作和带电作业。
使用合适的防护用品， 如绝缘手套、护目镜等， 确保操作过程安全可靠。
在操作过程中注意观察 设备运行状态，发现异
常及时停机处理。
04
施工现场临时用电安全管理制度
用电设备的验收与使用制度
总结词
严格验收，规范使用
详细描述
在施工现场，所有用电设备在投入使用前必须经过严格的验收，确保设备符合 安全标准。同时，使用设备时应遵循操作规程，严禁违规操作。
成果
经过临时用电安全教育培训，施工人员能够掌握安全用电的 基本知识和操作技能，在实际工作中能够正确、规范地使用 电气设备，提高施工现场的安全水平。
未来施工现场临时用电安全的发展方向
01 02
智能化管理
随着科技的不断发展，未来施工现场临时用电安全将更加智能化，通过 智能化管理实现对施工现场用电设备的实时监控和远程控制，提高用电 安全的管理效率。
施工现场临时用电安全教 育培训
• 引言 • 施工现场临时用电安全基础知识 • 施工现场临时用电安全操作规程 • 施工现场临时用电安全管理制度 • 施工现场临时用电安全培训与实践 • 总结与展望
01
引言
目的和背景
01
施工现场临时用电安全教育培训 旨在提高施工人员的安全意识， 确保施工过程中的用电安全，预 防触电事故的发生。
保障人员安全
施工现场临时用电涉及到众多设 备和线路，如果不进行规范管理 和维护，容易发生触电、火灾等 安全事故，对现场工人和其他人
员构成威胁。
确保工程进度
一旦发生用电事故，可能导致工 程进度延误，增加额外成本和资
源投入。
提高工程质量
规范、安全的临时用电管理有助 于提高工程质量，减少因电气问
施工现场临时用电安全培训
施工现场临时用电安全培训第一章：简介1.1 培训目的本次培训的目的是为了加强对施工现场临时用电安全的理解和意识，提高施工人员的临时用电安全操作水平，使其能够正确使用和维护电气设备，预防电气事故的发生，保障施工现场的安全。
1.2 培训对象本次培训的对象是施工现场工人和电工，以及其他需要接触临时用电的人员。
1.3 培训内容本次培训将涵盖以下内容：- 临时用电的定义和分类- 临时用电的安全规范和操作流程- 临时用电设备的选择和安装- 临时用电设备的日常维护和检查- 临时用电事故的应急处理和预防措施- 临时用电安全相关法律法规的介绍第二章：临时用电的定义和分类2.1 临时用电的定义临时用电是指施工现场或其他需要临时供电的地方使用的临时性电力供应系统，用于提供施工现场所需的电力。
2.2 临时用电的分类临时用电可以根据电气负荷和用电方式进行分类。
根据电气负荷的大小，临时用电可以分为小电流用电和大电流用电；根据用电方式的不同，临时用电可以分为单机用电、串联用电和并联用电等。
第三章：临时用电的安全规范和操作流程3.1 临时用电的安全规范- 临时用电必须符合国家相关安全标准和要求。
- 临时用电的线路必须有足够的电气容量，以满足所需的电力负荷。
- 临时用电的线路必须经过专业电工安装和检测，合格后方可使用。
- 临时用电的线路必须设置过载保护、漏电保护和接地保护等安全设备。
- 临时用电设备的安装位置必须合理，远离易燃物和易爆物。
- 临时用电设备的维护和检修必须由专业电工进行。
- 临时用电设备的故障应及时报修，并停止使用。
3.2 临时用电的操作流程- 在正式使用临时用电之前，必须进行安全检查和试运行。
- 操作人员应具备相关的电气知识，并经过培训和合格考试。
- 操作人员应按照操作规程进行操作，严禁超负荷使用或擅自改装临时用电设备。
- 在使用过程中，必须定期检查线路和设备的安全状态，发现问题及时处理。
- 操作人员必须熟悉应急处理流程，并随时做好应急准备工作。
施工现场临时用电安全培训模版（3篇）
施工现场临时用电安全培训模版临时用电安全培训模板一、培训目标1.了解临时用电的意义和作用；2.掌握临时用电的相关法律法规和标准要求；3.掌握临时用电的常见安全风险及相应的预防措施；4.提高员工对临时用电安全的意识和责任感。
二、培训内容1.临时用电的意义和作用（1）临时用电的定义和范围；（2）临时用电在工地施工中的作用和重要性。
2.临时用电的相关法律法规和标准要求（1）安全生产法律法规中对临时用电的相关规定；（2）施工现场临时用电的国家标准和行业标准；（3）相关证件和审批手续的申请和办理流程。
3.临时用电的常见安全风险及预防措施（1）电源线路和电缆的安全使用和维护；（2）电器设备的选型、安装和使用；（3）防电击安全措施；（4）防火安全措施；（5）用电设备的可靠接地和漏电保护；（6）电气设备的定期检修和维护；（7）临时用电环境的卫生和整洁；（8）临时用电的临时接地和消防设施。
4.对策和预案（1）针对常见安全风险，明确相应的预防和应急措施；（2）建立并维护临时用电的安全管理制度；（3）制定应急预案，定期组织演练。
5.实施临时用电安全监督和检查（1）指定专人负责临时用电安全监督检查；（2）明确监督检查的内容和方法；（3）对违规行为进行处理和整改。
6.临时用电安全知识考核（1）组织员工参加临时用电安全知识考核；（2）确认考核结果，对不合格者进行再培训。
三、培训形式和方法1.培训形式临时用电安全培训可以采用面对面授课、现场演示、视频教学等多种形式，根据实际情况进行灵活安排。
2.培训方法（1）理论讲解：通过讲解法律法规和标准要求，以及常见的安全风险和预防措施，让员工掌握基本知识。
（2）案例分析：通过分析实际案例，加深员工对安全风险和预防措施的理解和应用能力。
（3）实地演示：组织员工进行实地演示，让他们亲自操作和体验，加深对安全知识的记忆和理解。
（4）讨论交流：组织员工进行小组讨论，分享经验和解决问题，提高员工安全意识和责任感。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
六、电缆
• 电缆中必须包含全部工作芯线和用作保护零线或保 护线的芯线。需要三相四线制配电的电缆线路必须 采用五芯电缆。
一、概述
两起事故
二、管理依据
GB50194-2014《建设工程施工现场供用电安全规范》 JGJ46-2005《施工现场临时用电安全技术规范》 JGJ59—2011《建筑施工安全检查标准》
三、持证上岗及专项方案
• 建筑电工：特种作业人员 • 电工必须经过按国家现行标准考核合格后,持证上岗工
作；其他用电人员必须通过相关安全教育培训的技术交 底，考核合格后方可上岗工作。2年有效期 • 安装、巡检、维修或拆除临时用电设备和线路，必须由 电工完成，并应有专人监护。 • 施工现场临时用电设备在5台及以上或设备总容量在 50kW及以上者，应编制用电组织设计。
• 动力配电箱与照明配电箱宜分别设置。当合并设置为同一配电箱时，动力和照明应分路 配电；动力开关箱与照明开关箱必须分设。
• 配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离 应为1.4～1.6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上。其中心点与地 面的垂直距离宜为0.8～1.6m。
一、概述
常见事故种类：
1、触电事故：由于操作不慎或线缆老化等造成触电事故，严重导致 人员伤 亡。 2、火灾事故：由于线路老化、破损、短路等造成电气火灾。 3、设备损坏：如果用电配置不合理，电压过高或电压过低，或线路漏电等 都会造成设备损坏。
两起事故
一、概述
4个工人推脚手架被10000伏高压击倒3死
4.2.1一般规定
• 电力变压器低压侧或自备发电机组的中性点直接接地，接地电阻值一般 不大于4Ω。
• 电力变压器低压侧或自备发电机组共引出5条线，其中除引出三条相线 （火线）L1, L2, L3 ( A黄, B绿, C红）外，尚须于变压器二次侧或自备 发电机组的中性点（N）接地处同时引出二条零线，一条叫做工作零线 （ N线、淡蓝色），另一条叫做保护零线（ PE线、绿/黄双色）。
• 工作零线（N）与相线（L1, L2, L3）一起作为三相四线制电源线路使用； 保护零线（PE）只作电气设备接零保护使用，即只用于连接电气设备正 常情况下不带电的金属外壳、基座等。二种零线（N和PE）不得混用。
• 为保证接零保护系统可靠，在整个施工现场的PE线上应作不少于3处的 重复接地，且每处接地电阻值不得大于10Ω。
• 配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆放任 何妨碍操作、维修的物品，不得有灌木、杂草。
四、施工现场临时用电三原则
4.2 TN-S系统
断路器
RCD漏电 保护器
L1
L2
L3 N
PE
电源中性点 直接接地
PE线重复 接地
设备外露可导 电部分接地
四、施工现场临时用电三原则
4.2 TN-S系统
企业施工现场临时用电安
#404
PAGE NOT FOUND
全培训
目录
• 一、概述 • 二、管理依据 • 三、持证上岗及专项方案 • 四、施工现场临时用电三原则 • 五、配电箱 • 六、电缆 • 七、现场照明 • 八、电动建筑机械的使用 • 九、施工现场常见临时用电安全隐患
一、概述
Ø 安全第一 Ø 预防为主 Ø 综合治理
• 两级漏电保护是指在整个施工现场临时用电工程中，总配电箱（首级） 中必须装设漏电保护器，开关箱（末级）中也必须装设漏电保护器。
• 目前基本达到三级漏电保护 • 应当注意级配：下级漏电不影响上一级正常用电
四、施工现场临时用电三原则
4.3 两级漏电保护
4.3.1漏电保护器简述
正常情况：IU+IV+IW+IN=0
PE线端子板必须与金属电器 安装板做电气连接。进出线 中PE线必须通过PE线端子板 连接。
N线端子板必须与金属电器安装板 绝缘。进出线中的N线必须通过N 线端子板连接
四、施工现场临时用电三原则
4.1三级配电系统
4.1.2环境要求
• 配电箱、开关箱应装设在干燥、通风及常温场所，不得装设在有严重损 伤作用的瓦斯、烟气、潮气及其他有害介质中，亦不得装设在易受外来 固体物撞击、强烈振动、液体浸溅及热源烘烤场所。否则，应予清除或 做防护处理。
靠近电源
分配电箱
三级箱 三级箱 三级箱 三级箱
专用开 关箱
设备
设备
设备
设备
≤30m
≤3m
• 配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。• 总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱。
四、施工现场临时用电三原则
4.1三级配电系统
4.1.1基本要求 • 配电箱的电器安装板上必须分设 PE线端子板和N线端子板 。
• 配电箱、开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等 必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱必须通过采用编织软铜线 做电气连接。
五、配电箱
总 配 电 柜 示 意 图
五、配电箱
分 配 电 箱 示 意 图
五、配电箱
分配电箱 PE、 N 线端子板节点图
五、配电箱
当有人遭到电击时，应有故障电流 Id从相线经人体流入大地回到电源 中性点，形成闭合路。通过互感器 电流不在为零
触电时： IU+IV+IW+IN=I∑Z+IR≠0 零序电流互感器的铁芯有了磁通
五、配电箱
• 总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分 配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不 宜超过3m。
四、施工现场临时用电三原则
建筑施工现场临时用电工程专用的电源中性点直接接 地的220/380V三相四线制低压电力系统，必须符合下列 规定： 1 采用三级配电系统； 2 采用TN-S接零保护系统； 3 采用二级漏电保护系统。
四、施工现场临时用电三原则
4.1三级配电系统
4.1.1基本要求
分配电箱
总配电箱
四、施工现场临时用电三原则
4.3 两级漏电保护
• 两级漏电保护是指在整个施工现场临时用电工程中，总配电箱（首级） 中必须装设漏电保护器，开关箱（末级）中也必须装设漏电保护器。
• 目前基本达到三级漏电保护 • 应当注意级配：下级漏电不影响上一级正常用电
四、施工现场临时用电三原则
4.3 两级漏电保护
