一、实验目的:
熟练掌握绘制直线的DDA算法、中点画线算法和Bresenham画线算法。
二、实验准备:
学习绘制直线的DDA算法、中点画线算法和Bresenham画线算法,注意考虑不同斜率条件下算法的变化。
三、实验内容:
MessageBox.Show("请输入正确的坐标!", "警告!", MessageBoxButtons.OK, MessageBoxIcon.Warning)
Else
x1 =CDbl(TextBox1.Text)
y1 =CDbl(TextBox2.Text)
x2 =CDbl(TextBox3.Text)
Dimx1, y1, x2, y2, dx, dy, x, y, k, a, bAsDouble
DimgAsGraphics = PictureBox1.CreateGraphics
DimpAsPen =NewPen(Color.Green, 1)
《计算机图形学》实验报告

《计算机图形学》实验报告目录1实验2:直线的生成 (1)1.1实验要求和目的 (1)1.2实验课时 (1)1.3实验环境 (1)1.4实验内容 (1)1.5核心代码 (3)1.6实验结果 (7)1.6.1DDA算法 (10)1.6.2Mid-Bresenham算法 (11)1.7心得与体会 (12)2实验4:BSpline曲线绘制 (13)2.1实验要求和目的 (13)2.2实验课时 (13)2.3实验环境 (13)2.4实验内容 (13)2.5核心代码 (16)2.6实验结果 (18)2.6.1B-样条算法 (19)2.6.2Bezeir算法 (22)2.7心得与体会 (24)附录 (25)BSpline曲线控制点的测试数据 (25)数据1 (25)数据2 (27)数据3 (29)数据4 (30)数据5 (31)数据6 (33)数据7 (36)数据8 (38)1实验2:直线的生成1.1实验要求和目的理解直线生成的原理;掌握典型直线生成算法;掌握步处理、分析实验数据的能力;编程实现DDA算法、Bresenham中点算法;对于给定起点和终点的直线,分别调用DDA算法和Bresenham中点算法进行批量绘制,并记录两种算法的绘制时间;利用excel 等数据分析软件,将试验结果编制成表格,并绘制折线图比较两种算法的性能。
1.2实验课时3学时1.3实验环境本试验提供自带实验平台·开发环境:Visual C++ 6.0·实验平台:Free_Curve(自制平台)1.4实验内容本实验提供名为 Experiment_Frame_One的平台,该平台提供基本绘制、设置、输入功能,学生在此基础上实现·平台界面:如图1.4.1所示·设置:通过view->setting菜单进入,如图1.4.2所示·输入:通过view->input…菜单进入,如图1.4.3所示·实现算法:▪DDA算法:void CExperiment_Frame_OneView::DDA(int X0, int Y0, int X1, int Y1)▪Mid_Bresenham算法:voidCExperiment_Frame_OneView::Mid_Bresenham(int X0, int Y0, int X1, int Y1)图 1.4.1 总界面图 1.4.2 设置界面图 1.4.3 输入界面1.5核心代码本次实验的核心代码如下所示。
计算机图形学简单的画图工具实验(实习、实训)报告

实验(实习、实训)报告课程(项目)名称:实用计算机图形学实训学院:师范学院专业:计算机科学与技术班级:学号:姓名:成绩:年月日图形软件开发一、任务与目的实验任务为在理解直线、圆、方、区域填充等的基础上,进行小型图形应用软件的开发。
综合运用所学过的知识掌握小型图形软件的绘制。
软件的主要功能包括图形的绘制,颜色的设置和保存等功能。
本软件具有使用性、稳定性、易用性,和可维护性的特点,用户可以根据需要对其功能进行填充、完善与修改,使其符合自己的要求。
二、原理(条件)2.1、所用的软件VC++6.0 是Microsoft 公司推出的一个基于Windows 系统平台、可视化的集成开发环境,它的源程序按C++语言的要求编写,并加入了微软提供的功能强大的MFC(Microsoft Foundation Class)类库。
MFC 中封装了大部分Windows API 函数和Windows 控件,它包含的功能涉及到整个Windows 操作系统。
MFC 不仅给用户提供了Windows 图形环境下应用程序的框架,而且还提供了创建应用程序的组件,这样,开发人员不必从头设计创建和管理一个标准Windows 应用程序所需的程序,而是从一个比较高的起点编程,故节省了大量的时间。
另外,它提供了大量的代码,指导用户编程时实现某些技术和功能。
因此,使用VC++提供的高度可视化的应用程序开发工具和MFC 类库,可使应用程序开发变得简单。
MFC(Microsoft Foundation Classes) ,是一个微软公司提供的类库(class libraries)以C++类的形式封装了Windows 的API,,它包含了窗口等许多类的定义。
各种类的集合构成了一个应运程序的框架结构,以减少应用程序开发人员的工作量。
其中包含的类包含大量Windows 句柄封装类和很多Windows 的内建控件和组件的封装类。
MFC 6.0 版本封装了大约200 个类,其中的一些可以被用户直接使用。
计算机图形学实验报告

计算机图形学实验报告
在计算机图形学课程中,实验是不可或缺的一部分。
通过实验,我们可以更好地理解课程中所学的知识,并且在实践中掌握这些
知识。
在本次实验中,我学习了如何使用OpenGL绘制三维图形,并了解了一些基本的图形变换和视图变换。
首先,我们需要通过OpenGL的基本命令来绘制基本图形,例
如线段、矩形、圆等。
这些基本的绘制命令需要首先设置OpenGL 的状态,例如绘制颜色、线段宽度等,才能正确地绘制出所需的
图形。
然后,在实验中我们学习了图形的变换。
变换是指通过一定的
规则将图形的形状、位置、大小等进行改变。
我们可以通过平移、旋转、缩放等变换来改变图形。
变换需要按照一定的顺序进行,
例如先进行旋转再进行平移等。
在OpenGL中,我们可以通过设
置变换矩阵来完成图形的变换。
变换矩阵包含了平移、旋转、缩
放等信息,通过矩阵乘法可以完成图形的复合变换。
最后,视图变换是指将三维场景中的图形投影到二维平面上,
成为我们所见到的图形。
在实验中,我们学习了透视投影和正交
投影两种方式。
透视投影是指将场景中的图形按照视点不同而产
生不同的远近缩放,使得图形呈现出三维感。
而正交投影则是简单地将场景中的图形按照平行投影的方式呈现在屏幕上。
在OpenGL中,我们可以通过设置视图矩阵和投影矩阵来完成视图变换。
通过本次实验,我对于计算机图形学有了更深入的了解,并掌握了一些基本的图形绘制和变换知识。
在今后的学习中,我将继续学习更高级的图形绘制技术,并应用于实际的项目中。
计算机图形学实习报告

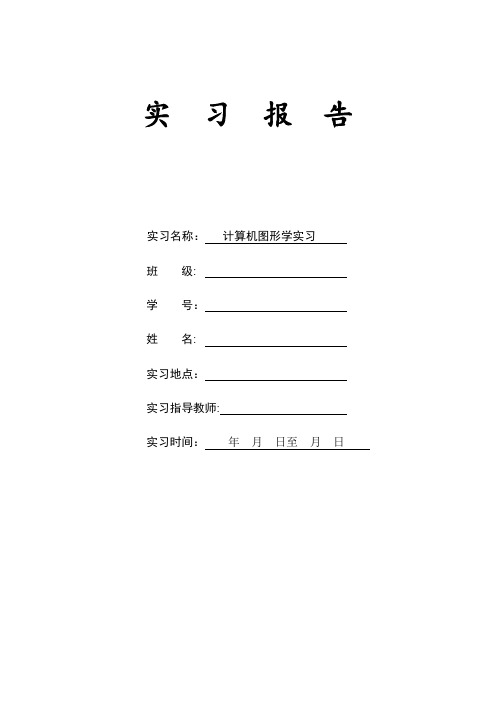

实习报告实习名称:计算机图形学实习班级:学号:姓名:实习地点:实习指导教师:实习时间:年月日至月日一、实习目的与意义本次计算机图形学的实习分两部分,一部分是利用AutoCAD进行二维和三维模型的制作,另一部分是利用VC6.0进行编程实现对图形的简单操作。
通过对AutoCAD的实习,熟悉该软件的基本功能及操作特点,掌握二维及三维图形的基本制作过程。
通过对VC6.0的编程实习,理解图形的生成、图形的变换、图形的显示以及二维裁剪的基本思想,熟练掌握计算机图形学的基本原理和方法;熟练掌握计算机图形学算法的实现算法;学习和掌握图形系统的设计;学习用VC++编写计算机图形学程序;建立面向对象编程的基本概念。
二、实习主要内容1、AutoCAD软件操作(1)简单图形绘制(2)图形的基本编辑命令操作(3)标注文字及填充(4)三维图形绘制2.基于VC6.0下的计算机图形学程序编写(1)图形的生成:画直线、画圆、画曲线、画字符(2)图形的变换:平移、旋转、缩放、对称变换(3)图形的显示:扫描线填充、边缘填充、种子填充(4)图形的二维裁剪:CS裁剪、多边形裁剪、梁友栋裁剪、圆裁剪、中点分割法三、实习的主要过程第一部分 AutoCAD软件操作AutoCAD软件可以处理很多问题,在机械制图,土木建筑等方面有着广泛的应用,我们在机房打开AutoCAD软件对其进行系统配置,然后进行具体操作。
通过配置可以实现工具栏之类的快捷运用。
(1)简单图形绘制实习开始的第一天,在老师的讲解以及演示下,我们了解了AutoCAD软件的基本使用方法,与此同时,我们跟着老师的操作也逐渐熟悉了该软件的一些基本操作方法。
从设置基本绘图环境开始,按照指导书上的指示,采用边完成简单图形边学习各种命令的方式,逐渐熟练掌握了AutoCAD的使用,熟练掌握了其基本绘图功能,如掌握了绘图命令POINT、LINE、CIRCLE、ARC、DONUT、RECTANGLE、POLYLINE的功能及操作;掌握了实体绘图命令键盘输入的方法;掌握了缩放命令(ZOOM)的使用方法等。
计算机图形学实验报告一

计算机图形学实验报告⼀实验⼀直线、圆、椭圆的⽣成算法⼀、实验⽬的与内容⽬的:利⽤实验使我对所学的图形⽣成算法加深印象,并且练习书写规范的实验报告格式。
1、了解VC编程环境中常⽤控件命令和绘图函数,掌握处理图形的基本⽅法;2、实现直线⽣成算法:数值微分法、中点画线法、Bresenham画线法;3、实现圆的⽣成算法:简单画圆法、中点画圆法、Bresenham画圆法;4、实现椭圆⽣成算法:中点画椭圆法。
⼆、实验前准备:算法分析使⽤开发环境VC++6.0,建⽴⼯程MFC AppWizard exe,选择单⽂档。
进⼊IDR_MAINFRAME,编辑菜单栏,对需要处理的菜单项标题“建⽴类向导”,添加消息映射函数,在映射的函数处添加相应算法的程序代码,就可以完成整个程序。
算法的学习和理解是图形学学习的重要部分,以下对各种算法进⾏分析和总结:1、DDA算法⽣成直线斜率是DDA算法的关键,⽤两点坐标很容易可以得到斜率k,但这⾥要注意k是float。
如果k的绝对值在0和1之间,每次画点x++,y+k再进⾏四舍五⼊(因为x此时⽐y的变化快)。
否则,y++。
也就是为了保持每次+k(或1/k)要⼩于1。
不⽤对k的正负有太多考虑,例如point1(100,100),point2(200,200),可能得到k=-1,这时我们就从point1开始画点,所得的结果是相同的。
2、中点画线法判别式是中点画线法的关键,(0<=k<=1)判别式是为了判断下⼀个点是在当前点正右边还是右上⽅,是和中点⽐较的结果。
d的含义下⼀个点到中点的垂直距离,它的正负可以做下⼀个位置的判断。
初值:d = 2*a + b,增量:上⼀个点d>=0,则d+2*a,上⼀个点d<=0,则d+2*(a+b)。
3、Bresenham算法⽣成直线由误差d的符号来决定下⼀个像素是在正右⽅合适右上⽅。
d的实际意义是实际点到模拟点的垂直距离,我们让它保持在1以内(>=1时,做-1)。
《计算机图形学》实验报告
实验报告模板《计算机图形学》实验报告一、实验目的及要求1.实习三维图形的坐标系之间的变换;2.三维图形几何变换;3.掌握三维图形的坐标系之间的变换算法及三维图形几何变换的原理和实现;4.实现二维图形的基本变换(平移、旋转、缩放、错切、对称、复合等);5.实现三维图形的基本变换(平移、旋转、缩放、复合等);二、理论基础在齐次坐标理论下,二维图形几何变换矩阵可用下式表示:⎪⎪⎪⎭⎫⎝⎛===ifchebgdaTnkxx kk2,1,0,)(ϕ平移变换:[x* y* 1] =[x y 1] *0000001ts⎛⎫⎪⎪⎪⎝⎭=[t*x s*y 1]比例变换:[x* y* 1]=[x y 1] *1000101m n⎛⎫⎪⎪⎪⎝⎭=[m+x n+y 1]旋转变换:在平面上的二维图形饶原点逆时针旋转Ө角,变换矩阵为[x* y* 1]=[x y 1] *cos sin0sin cos0001θθθθ⎛⎫⎪- ⎪⎪⎝⎭= [x*cosө-y*sinө]复合变换:以上各种变换矩阵都是以原点为参照点,当以任意参照点进行变换的时候,我们就要用到复合变换矩阵。
三维变换类似于二维,在画图时,把三维坐标转换为二维即可。
三、算法设计与分析二维变换:#define dx 50#define dy 100void CCGWithVCView::OnTransScale() //平移(50,100){// TODO: Add your command handler code here// AfxMessageBox(_T("Please Insert The Move Change Code!")) ;int m[4][2]={{100,50},{50,100},{150,100},{100,50}};int i;int a[2],b[2];CDC * pDC = GetDC();for(i=0;i<3;i++){a[0]=m[i][0];a[1]=m[i][1];b[0]=m[i+1][0];b[1]=m[i+1][1];DDALine(a,b, RGB(0, 200, 255), pDC);}for(i=0;i<3;i++){a[0]=m[i][0]+dx;a[1]=m[i][1]+dy;b[0]=m[i+1][0]+dx;b[1]=m[i+1][1]+dy;DDALine(a,b, RGB(0, 200, 255), pDC);}}#define h 0.1745#include<math.h>void CCGWithVCView::OnTransRotate() //旋转{// TODO: Add your command handler code here// AfxMessageBox(_T("Please Insert The Rotate Change Code!")) ;int m[4][2]={{100,50},{50,100},{150,100},{100,50}};int i;int a[2],b[2];CDC * pDC = GetDC();for(i=0;i<3;i++){a[0]=m[i][0];a[1]=m[i][1];b[0]=m[i+1][0];b[1]=m[i+1][1];DDALine(a,b, RGB(0, 200, 255), pDC);}for(i=0;i<3;i++){a[0]=m[i][0]*cos(h)-m[i][1]*sin(h);a[1]=m[i][1]*cos(h)+m[i][0]*sin(h);b[0]=m[i+1][0]*cos(h)-m[i+1][1]*sin(h);b[1]=m[i+1][1]*cos(h)+m[i+1][0]*sin(h);DDALine(a,b, RGB(0, 200, 255), pDC);}}#define k 2;#define f 2.5void CCGWithVCView::OnTransMove() //缩放{// TODO: Add your command handler code here//AfxMessageBox(_T("Please Insert The Scale Change Code!")) ;int m[4][2]={{100,50},{50,100},{150,100},{100,50}};int i;int a[2],b[2];CDC * pDC = GetDC();for(i=0;i<3;i++){a[0]=m[i][0];a[1]=m[i][1];b[0]=m[i+1][0];b[1]=m[i+1][1];DDALine(a,b, RGB(0, 200, 255), pDC);}for(i=0;i<3;i++){a[0]=m[i][0]*k;a[1]=m[i][1]*f;b[0]=m[i+1][0]*k;b[1]=m[i+1][1]*f;DDALine(a,b, RGB(0, 200, 255), pDC);}}#define n 2#define d 0void CCGWithVCView::OnTransOther(){// TODO: Add your command handler code here//AfxMessageBox(_T("Please Insert The Other Change Code!")) ;int m[4][2]={{100,50},{50,100},{150,100},{100,50}};int i;int a[2],b[2];CDC * pDC = GetDC();for(i=0;i<3;i++){a[0]=m[i][0];a[1]=m[i][1];b[0]=m[i+1][0];b[1]=m[i+1][1];DDALine(a,b, RGB(0, 200, 255), pDC);}for(i=0;i<3;i++){a[0]=m[i][0]+n*m[i][1];a[1]=m[i][1]+d*m[i][0];b[0]=m[i+1][0]+n*m[i+1][1];b[1]=m[i+1][1]+d*m[i+1][0];DDALine(a,b, RGB(0, 200, 255), pDC);}}三维变换:#include<math.h>#define dx 100#define dy 100#define dz 0void CCGWithVCView::OnTransScale() //平移(50,100){// TODO: Add your command handler code here// AfxMessageBox(_T("Please Insert The Move Change Code!")) ;int i;int p2d[6][2];int p3d[6][3]={{400,300,0},{300,400,0},{300,300,10},{275,300,0},{400,300,0},{300,300,10}};for( i=0;i<6;i++){p2d[i][0]=p3d[i][1]-p3d[i][0]/sqrt(2);p2d[i][1]=p3d[i][2]+p3d[i][0]/sqrt(2);}int a[2],b[2];CDC * pDC = GetDC();for(i=0;i<5;i++){a[0]=p2d[i][0];a[1]=p2d[i][1];b[0]=p2d[i+1][0];b[1]=p2d[i+1][1];DDALine(a,b, RGB(0, 200, 255), pDC);}for( i=0;i<6;i++){p2d[i][0]=p3d[i][1]+dy-p3d[i][0]+dx/sqrt(2);p2d[i][1]=p3d[i][2]+dz+p3d[i][0]+dx/sqrt(2);}for(i=0;i<5;i++){a[0]=p2d[i][0];a[1]=p2d[i][1];b[0]=p2d[i+1][0];b[1]=p2d[i+1][1];DDALine(a,b, RGB(0, 0, 255), pDC);}}#define k 0.1745void CCGWithVCView::OnTransRotate() //旋转{// TODO: Add your command handler code here// AfxMessageBox(_T("Please Insert The Rotate Change Code!")) ;int i;int p2d[6][2];int p3d[6][3]={{400,300,0},{300,400,0},{300,300,10},{275,300,0},{400,300,0},{300,300,10}};for( i=0;i<6;i++){p2d[i][0]=p3d[i][1]-p3d[i][0]/sqrt(2);p2d[i][1]=p3d[i][2]+p3d[i][0]/sqrt(2);}int a[2],b[2];CDC * pDC = GetDC();for(i=0;i<5;i++){a[0]=p2d[i][0];a[1]=p2d[i][1];b[0]=p2d[i+1][0];b[1]=p2d[i+1][1];DDALine(a,b, RGB(0, 200, 255), pDC);}for( i=0;i<6;i++){p2d[i][0]=p3d[i][1]*cos(k)-p3d[i][2]*sin(k)-p3d[i][0]/sqrt(2);p2d[i][1]=p3d[i][2]*cos(k)+p3d[i][1]*sin(k)+p3d[i][0]/sqrt(2);}for(i=0;i<5;i++){a[0]=p2d[i][0];a[1]=p2d[i][1];b[0]=p2d[i+1][0];b[1]=p2d[i+1][1];DDALine(a,b, RGB(0, 0, 255), pDC);}}四、程序调试及结果的分析二维:三维:五、实验心得及建议在实验过程中,尽管过程中任由许多不会的地方,而且有待于今后的提高和改进,但我加深了对书本上知识的理解与掌握,同时也学到了很多书本上没有东西,并积累了一些宝贵的经验,这对我以后的学习与工作是不无裨益的。
计算机图形学 (中点画线)
西北师范大学计算机科学与工程学院学生实验报告学号专业计算机科学与技术班级师范一班姓名课程名称计算机图形学课程类型专业限选实验名称实验一中点画直线一、实验目的:1.了解画直线的基本思想;2.掌握画直线的基本步骤。
二、实验原理假定直线斜率k在0~1之间,当前象素点为(x p,y p),则下一个象素点有两种可选择点P1(x p+1,y p)或P2(x p+1,y p+1)。
若P1与P2的中点(x p+1,y p+0.5)称为M,Q为理想直线与x=x p+1垂线的交点。
当M在Q的下方时,则取P2应为下一个象素点;当M在Q的上方时,则取P1为下一个象素点。
这就是中点画线法的基本原理。
下面讨论中点画线法的实现。
过点(x0,y0)、(x1, y1)的直线段L的方程式为F(x,y)=ax+by+c=0,其中,a=y-y1, b=x1-x0, c=x0y1-x1y0,欲判断中点M在Q点的上方还是下方,只要把M代入F(x,y),并判断它的符号即可。
为此,我们构造判别式:d=F(M)=F(x+1, y p+0.5)=a(x p+1)+b(y p+0.5)+cp当d<0时,M在L(Q点)下方,取P2为下一个象素;当d>0时,M在L(Q点)上方,取P1为下一个象素;当d=0时,选P1或P2均可,约定取P1为下一个象素;注意到d是x p, y p的线性函数,可采用增量计算,提高运算效率。
initgraph(&gdriver,&gmode,"");for (i=0;i<100;i++){DDAline(1,1,450,300,4);}getch();closegraph();}四、实例举例:用中点画线方法扫描转换连接两点P0(0,0)和P1(5,2)的直线段。
a=y0-y1=-2; b=x1-x0=5; d0=2*a+b=1;d1=2*a=-4;d2=2*(a+b)=6 ,x y d0 0 11 0 -32 1 33 1 -14 2 55 2 15五、实验截图:。
《计算机图形学》实验报告
《计算机图形学》实验报告一、实验目的计算机图形学是一门研究如何利用计算机生成、处理和显示图形的学科。
通过本次实验,旨在深入理解计算机图形学的基本原理和算法,掌握图形的生成、变换、渲染等技术,并能够运用所学知识解决实际问题,提高对图形学的应用能力和编程实践能力。
二、实验环境本次实验使用的编程语言为 Python,使用的图形库为 Pygame。
开发环境为 PyCharm。
三、实验内容1、直线的生成算法DDA 算法(Digital Differential Analyzer)Bresenham 算法DDA 算法是通过计算直线的斜率来确定每个像素点的位置。
它的基本思想是根据直线的斜率和起始点的坐标,逐步计算出直线上的每个像素点的坐标。
Bresenham 算法则是一种基于误差的直线生成算法。
它通过比较误差值来决定下一个像素点的位置,从而减少了计算量,提高了效率。
在实验中,我们分别实现了这两种算法,并比较了它们的性能和效果。
2、圆的生成算法中点画圆算法中点画圆算法的核心思想是通过判断中点的位置来确定圆上的像素点。
通过不断迭代计算中点的位置,逐步生成整个圆。
在实现过程中,需要注意边界条件的处理和误差的计算。
3、图形的变换平移变换旋转变换缩放变换平移变换是将图形在平面上沿着指定的方向移动一定的距离。
旋转变换是围绕一个中心点将图形旋转一定的角度。
缩放变换则是改变图形的大小。
通过矩阵运算来实现这些变换,可以方便地对图形进行各种操作。
4、图形的填充种子填充算法扫描线填充算法种子填充算法是从指定的种子点开始,将相邻的具有相同颜色或属性的像素点填充为指定的颜色。
扫描线填充算法则是通过扫描图形的每一行,确定需要填充的区间,然后进行填充。
在实验中,我们对不同形状的图形进行了填充,并比较了两种算法的适用情况。
四、实验步骤1、直线生成算法的实现定义直线的起点和终点坐标。
根据所选的算法(DDA 或Bresenham)计算直线上的像素点坐标。
计算机图形学(编码裁剪)
a[i]=rand()%600;
for(i=0;i<25;i++)
{
setcolor(2);
line(a[4*i+0],a[4*i+1],a[4*i+2],a[4*i+3]);
C_S_LineClip(a[4*i+0],a[4*i+1],a[4*i+2],a[4*i+3],100,500,100,400);
void encode(float x, float y, int *code)
{
int c=0;
if(x<XL)
{
c=c|LEFT;
}
else if(x>XR)
{
c=c|RIGHT;
}
if(y<YB)
{
c=c|BOTTOM;
}
else if(y>YT)
{
c=c|TOP;
}
*code=c;
}
void C_S_LineClip(float x1,float y1,float x2,float y2,float xl,float xr,float yb,float yt)
{
int code1,code2,code;
float x,y;
XL=xl;
XR=xr;
YB=yb;
YT=yt;
encode(x1,y1,&code1);
encode(x2,y2,&code2);
while(code1!=0||code2!=0)
{
if((code1&code2)!=0)
