光纤次序说明

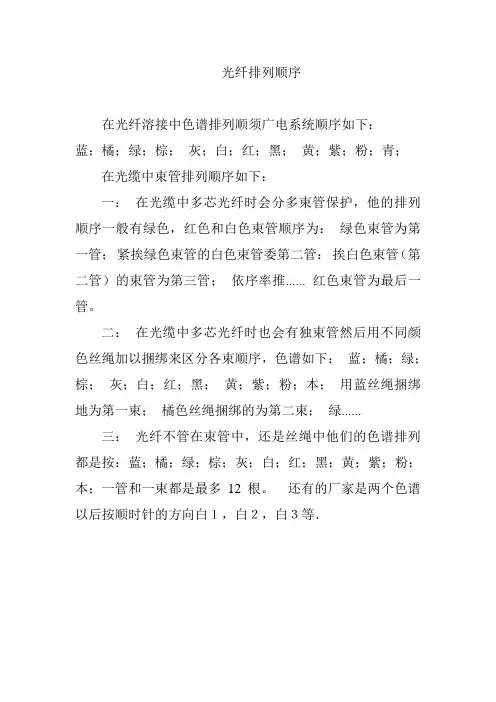

光纤排列顺序
光纤排列顺序
在光纤溶接中色谱排列顺须广电系统顺序如下：
蓝；橘；绿；棕；灰；白；红；黑；黄；紫；粉；青；
在光缆中束管排列顺序如下：
一：在光缆中多芯光纤时会分多束管保护，他的排列顺序一般有绿色，红色和白色束管顺序为：绿色束管为第一管；紧挨绿色束管的白色束管委第二管：挨白色束管（第二管）的束管为第三管；依序率推...... 红色束管为最后一管。
二：在光缆中多芯光纤时也会有独束管然后用不同颜色丝绳加以捆绑来区分各束顺序，色谱如下：蓝；橘；绿；棕；灰；白；红；黑；黄；紫；粉；本；用蓝丝绳捆绑地为第一束；橘色丝绳捆绑的为第二束；绿......
三：光纤不管在束管中，还是丝绳中他们的色谱排列都是按：蓝；橘；绿；棕；灰；白；红；黑；黄；紫；粉；本；一管和一束都是最多12根。
还有的厂家是两个色谱以后按顺时针的方向白１，白２，白３等．。
熔纤颜色顺序
熔纤颜色顺序熔纤颜色顺序，也被称为光纤标准颜色编码，是指用一组特定的颜色来标识光纤中的不同光纤芯线。
由于光纤中有多个芯线，因此需要对不同的芯线进行区分，这就需要用到熔纤颜色顺序。
熔纤颜色顺序一般是指TIA-598-C标准中规定的12种颜色及其对应的编号。
这些颜色包括白、蓝、橙、绿、棕、灰、白/棕、白/绿、白/橙、白/蓝、紫和黄。
这些颜色按照一定的顺序排列，以便于识别和区分。
具体来说，TIA-598-C标准中规定了以下熔纤颜色顺序：1. 白色：编号为1，表示单模光纤中的第一个芯线。
2. 蓝色：编号为2，表示单模光纤中的第二个芯线。
3. 橙色：编号为3，表示多模光纤中的第一个芯线。
4. 绿色：编号为4，表示多模光纤中的第二个芯线。
5. 棕色：编号为5，表示多模光纤中的第三个芯线。
6. 灰色：编号为6，表示多模光纤中的第四个芯线。
7. 白/棕色：编号为7，表示多模光纤中的第五个芯线。
8. 白/绿色：编号为8，表示多模光纤中的第六个芯线。
9. 白/橙色：编号为9，表示多模光纤中的第七个芯线。
10. 白/蓝色：编号为10，表示多模光纤中的第八个芯线。
11. 紫色：编号为11，表示单模光纤中的第三个芯线。
12. 黄色：编号为12，表示单模光纤中的第四个芯线。
需要注意的是，在实际应用过程中，并不是所有颜色都会被用到。
一般情况下，只需要用到其中几种颜色即可。
此外，在不同地区或不同厂家之间也可能存在一些差异，因此在使用熔纤颜色顺序时需要参考具体标准或说明书进行操作。
总之，熔纤颜色顺序是一种非常重要的标识方法，在光通信领域得到了广泛应用。
通过对不同颜色的组合和排列方式进行区分和识别，可以有效地提高光纤的使用效率和可靠性。

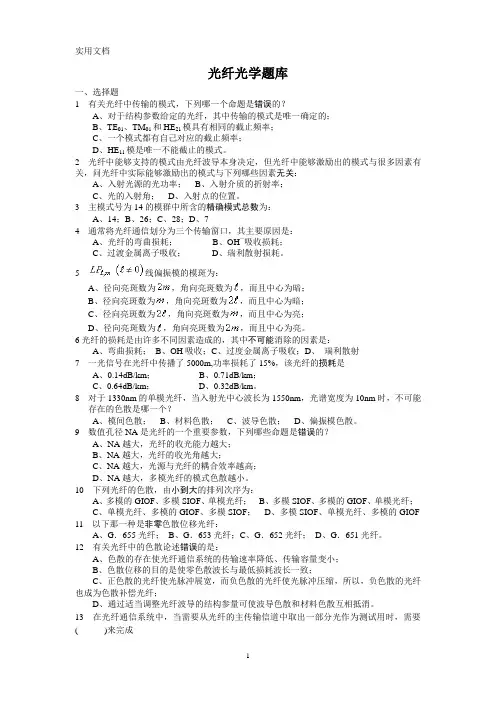

光纤光学题库(刘德明)
光纤光学题库一、选择题1 有关光纤中传输的模式，下列哪一个命题是错误的？A、对于结构参数给定的光纤，其中传输的模式是唯一确定的；B、TE01、TM01和HE21模具有相同的截止频率；C、一个模式都有自己对应的截止频率；D、HE11模是唯一不能截止的模式。
2 光纤中能够支持的模式由光纤波导本身决定，但光纤中能够激励出的模式与很多因素有关，问光纤中实际能够激励出的模式与下列哪些因素无关：A、入射光源的光功率；B、入射介质的折射率；C、光的入射角；D、入射点的位置。
3 主模式号为14的模群中所含的精确模式总数为：A、14；B、26；C、28；D、74 通常将光纤通信划分为三个传输窗口，其主要原因是：A、光纤的弯曲损耗；B、OH—吸收损耗；C、过渡金属离子吸收；D、瑞利散射损耗。
5 线偏振模的模斑为：A、径向亮斑数为，角向亮斑数为，而且中心为暗；B、径向亮斑数为，角向亮斑数为，而且中心为暗；C、径向亮斑数为，角向亮斑数为，而且中心为亮；D、径向亮斑数为，角向亮斑数为，而且中心为亮。
6光纤的损耗是由许多不同因素造成的，其中不可能消除的因素是：A、弯曲损耗；B、OH吸收；C、过度金属离子吸收；D、瑞利散射7 一光信号在光纤中传播了5000m,功率损耗了15%，该光纤的损耗是A、0.14dB/km；B、0.71dB/km；C、0.64dB/km；D、0.32dB/km。
8 对于1330nm的单模光纤，当入射光中心波长为1550nm，光谱宽度为10nm时，不可能存在的色散是哪一个？A、模间色散；B、材料色散；C、波导色散；D、偏振模色散。
9 数值孔径NA是光纤的一个重要参数，下列哪些命题是错误的？A、NA越大，光纤的收光能力越大；B、NA越大，光纤的收光角越大；C、NA越大，光源与光纤的耦合效率越高；D、NA越大，多模光纤的模式色散越小。
10 下列光纤的色散，由小到大的排列次序为：A、多模的GIOF、多模SIOF、单模光纤；B、多模SIOF、多模的GIOF、单模光纤；C、单模光纤、多模的GIOF、多模SIOF；D、多模SIOF、单模光纤、多模的GIOF11 以下那一种是非零色散位移光纤：A、G．655光纤；B、G．653光纤；C、G．652光纤；D、G．651光纤。
光纤连接规范和流程
光纤连接规范和流程
光纤连接是在网络和通信中常见的一项操作。
为了确保连接的
成功和稳定性，以下是光纤连接的规范和流程。
连接规范
准备工作
- 确保所有设备和光纤线材处于良好状态。
- 清理并检查连接端口，确保无尘和杂物。
线缆连接
1. 确定正确的光纤类型（单模或多模）和接口类型（SC、LC、FC 等）。
2. 将光纤线材精确地插入设备的光纤接口中，确保插头完全进
入接口。
3. 用适当的力度旋转插头，使其顺畅地与接口连接。
4. 适当固定光纤线材，避免弯曲和拉力。
光纤信号测试
1. 使用光纤测试仪器来测试连接的信号强度和质量。
2. 检查光纤连接是否正常传输数据。
3. 如有需要，调整连接或更换损坏的光纤。
标记和记录
1. 对每个成功的光纤连接进行标记，以便于识别和管理。
2. 在记录中详细描述每个连接的位置、设备和测试结果。
连接流程
1. 确定连接的起始点和终点。
2. 进行准备工作，确保设备和光纤线材的正常状态。
3. 根据连接规范，插入光纤线材并进行固定。
4. 使用光纤测试仪器测试连接的信号强度和质量。
5. 如果连接成功，则进行标记和记录。
6. 如果连接有问题，检查并调整连接，如有必要，更换光纤线材。
7. 完成后进行总结和记录。
以上是光纤连接的规范和流程。
遵循这些步骤可以确保光纤连接的成功和稳定。
请在实际操作中参考对应设备的具体说明书和操作手册，并确保安全和正确操作。

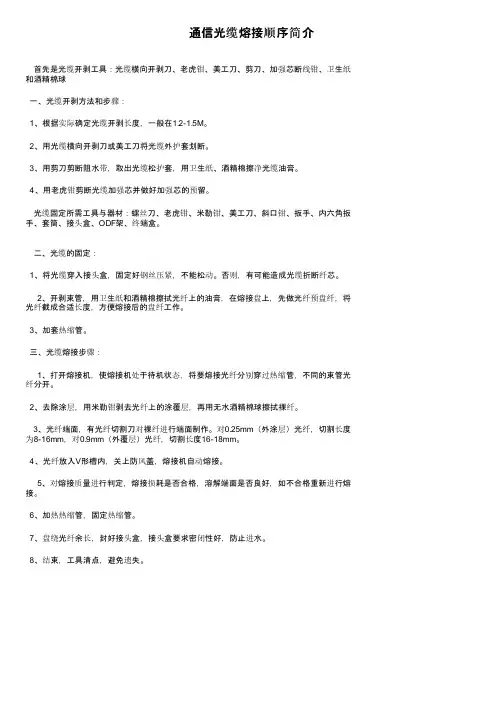

通信光缆熔接顺序简介
通信光缆熔接顺序简介
首先是光缆开剥工具：光缆横向开剥刀、老虎钳、美工刀、剪刀、加强芯断线钳、卫生纸和酒精棉球
一、光缆开剥方法和步骤：
1、根据实际确定光缆开剥长度，一般在1.2-1.5M。
2、用光缆横向开剥刀或美工刀将光缆外护套划断。
3、用剪刀剪断阻水带，取出光缆松护套，用卫生纸、酒精棉擦净光缆油膏。
4、用老虎钳剪断光缆加强芯并做好加强芯的预留。
光缆固定所需工具与器材：螺丝刀、老虎钳、米勒钳、美工刀、斜口钳、扳手、内六角扳手、套筒、接头盒、ODF架、终端盒。
二、光缆的固定：
1、将光缆穿入接头盒，固定好钢丝压紧，不能松动。
否则，有可能造成光缆折断纤芯。
2、开剥束管，用卫生纸和酒精棉擦拭光纤上的油膏，在熔接盘上，先做光纤预盘纤，将光纤截成合适长度，方便熔接后的盘纤工作。
3、加套热缩管。
三、光缆熔接步骤：
1、打开熔接机，使熔接机处于待机状态，将要熔接光纤分别穿过热缩管，不同的束管光纤分开。
2、去除涂层，用米勒钳剥去光纤上的涂覆层，再用无水酒精棉球擦拭裸纤。
3、光纤端面，有光纤切割刀对裸纤进行端面制作。
对0.25mm（外涂层）光纤，切割长度为8-16mm，对0.9mm（外覆层）光纤，切割长度16-18mm。
4、光纤放入V形槽内，关上防风盖，熔接机自动熔接。
5、对熔接质量进行判定，熔接损耗是否合格，溶解端面是否良好，如不合格重新进行熔接。
6、加热热缩管，固定热缩管。
7、盘绕光纤余长，封好接头盒，接头盒要求密闭性好，防止进水。
8、结束，工具清点，避免遗失。
光纤色谱顺序
光缆内松套管色谱识别表
注：1.缆芯内含有填充绳和套管时，套管色谱将从1号起依次截取，填充绳为色；
2.缆芯内没有填充绳时，套管色谱将从1号起依次不足12芯时，光纤的色谱从1号起依次截取。
目前，光缆内的光纤和光纤套管的颜色一般采用全色谱识别，在不影响识别的情况下允许使用本色。一般地，光缆内的套管色谱排列和套管内光纤的色谱排列情况如表所示
光缆内松套管色谱识别表
注：1.缆芯内含有填充绳和套管时，套管色谱将从1号起依次截取，填充绳为色；
2.缆芯内没有填充绳时，套管色谱将从1号起依次截取。
套管内光纤色谱识别表
注：当套管内光纤不足12芯时，光纤的色谱从1号起依次截取。
通信光缆
光纤数目、类别、主要尺寸、（a bb cc）、温度范围
a：使用波长； bb：损耗系数； cc：模式带宽
26
光纤光缆型号的命名 光缆： Ⅰ Ⅱ Ⅲ
Ⅰ. 分类的代号： GY--通信用室（野）外光缆 GM--通信用移动式光缆 GJ---通信用室（局）内光缆 GS---通信用设备内光缆 GH---通信用海底光缆 GT---通信用特殊光缆
作用：承受敷设时张力，增加光缆机械强度。 分类：中心加强方式和外周加强方式（分散/护层加）。 材料
（1）金属：磷化钢丝、不锈钢丝。 （2）非金属： 玻璃钢圆棒（FRP，非金属加强芯，抗雷电、强电、抗拉稍差点)
芳纶纤维（适于ADSS光缆，非金属光缆，局内光缆用，一
般放置在光缆的内外护套之间）。
松套管：PBT、PP
阻水油膏：纤用/缆用 填充绳（料）：HDPE（高密度聚乙烯绝缘料）
备注：复合带主要用于光/电缆的外护层，与护套料粘接在一起构成综合护层， 12 对缆芯起铠装、防潮作用。
图2.1 GYTY53＋333层绞式钢带纵包双层钢丝铠装光缆结构图 缆芯：光纤、填充绳、纤用缆用油膏、松套管； 护层及加强件：1次PE外护，双层钢丝铠装，2次PE内护， 铝塑、钢塑复合带，阻水带，绕包带，中心加强件。
皱纹钢带铠装防蚁光缆：PAP、PE内护、PSP、PE外护，尼龙
细钢丝铠装光缆：
PAP、PE内护、细钢丝铠装、PE外护
单粗钢丝铠装光缆：铅护套或PAP、PSP）、PE内护、粗钢丝铠装、
PE外护
双粗钢丝铠装光缆：铅护套或PAP、PSP）、PE内护、粗钢丝铠装、
PE内护、粗钢丝铠装、PE外护
10
3. 加强元件
24
ex1：GYA53-12A1
四芯光纤熔接顺序
四芯光纤熔接顺序
以四芯光纤熔接顺序为标题，本文将从以下几个方面详细介绍四芯光纤熔接的顺序及注意事项。
一、准备工作
在进行四芯光纤熔接之前，需要进行一系列准备工作，如清洗光纤、检查光纤的长度、线芯直径是否符合标准等。
只有在充分的准备工作后，才能进行接下来的熔接操作。
二、熔接设备的设置
在进行四芯光纤熔接之前，需要确认熔接设备的设置是否正确。
需要设置熔接参数，如熔接温度、时间等，确保熔接的质量和稳定性。
三、光纤的熔接顺序
在四芯光纤熔接过程中，需要按照特定的顺序进行熔接。
具体顺序为：先熔接红色光纤，再熔接绿色光纤，然后熔接黄色光纤，最后熔接蓝色光纤。
四、熔接的注意事项
在进行四芯光纤熔接时，需要注意以下几点：
1. 操作人员需要佩戴防静电手套，并确保工作环境干燥无尘。
2. 熔接设备需要放置在平稳的工作台上，确保设备不会晃动或倾斜。
3. 在熔接过程中，需要将光纤的端面清洗干净，并用酒精擦拭干净，确保熔接的质量和稳定性。
4. 熔接时需要确保纤芯对准，不得偏移或错位，否则会影响熔接的质量。
5. 在熔接时，需要保证光纤的长度一致，确保熔接后的光纤长度稳定。
6. 熔接完成后，需要进行光纤的测试，确保熔接质量符合要求。
四芯光纤熔接顺序的正确性和注意事项的遵守，对于熔接质量和稳定性都有着重要的作用。
只有在严格按照熔接顺序进行熔接，并且遵守注意事项，才能确保熔接的质量和稳定性，从而保障通信网络的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤的顺序就好了
蓝橘绿棕灰白红黑黄紫、粉红、天蓝（或者是本）
束管的颜色也是按这顺序循环的，如果有其他变化，按顺时针方向为A端，逆时针为B端，按红起绿止的要求，进行排列，就好了。
如果你懂电缆色谱就应该很好理解的！
光缆为层绞式光缆。
层绞式光缆中松套管的色谱排序是由光缆生产厂家指定的，一般光缆出厂资料中已经指定，通常（大多数）是按1蓝、2桔、3绿、4棕、5灰、6白(有时是本色)、7红、8黑、9黄、10紫、11粉红、12天蓝的次序来编排的，有纤芯的松套管通常按这个次序排列，没有纤芯的松套管（填充管）不一定按这个次序排列了（它们的颜色相同）。
层绞式光缆中松套管中的光纤排序也是按1蓝、2桔、3绿、4棕、5灰、6白(有时是本色)、7红、8黑、9黄、10紫、11粉红、12天蓝的次序编排的。
一般接续时，是按光缆中纤芯的次序来对接的，也就是两条光缆中的1芯对1芯，2芯对2芯，3芯对3芯，以此类推。
所以，
1、当两条要接续的光缆中松套管中的芯纤数量相同，则4管与6管对接时（4管与4管对接也是这样），蓝管与蓝管接，桔管与桔管接，绿管与绿管接，棕管与棕管接。
4管与2管对接时（2管与2管对接也是这样），蓝管与蓝管接，桔管与桔管接。
2、当两条要接续的光缆中松套管中的芯纤数量不相同，如4管对2管，4管中每管有6芯，2管中每管有12芯，则对接时，4管光缆中蓝、桔管与2管光缆中蓝管接，4管光缆中绿、棕管与2管光缆中桔管接。
