防雷接地和保护接地对应的接地电阻是多少
电气接地的规范要求及接地的各项参数，收藏！
电气接地的规范要求及接地的各项参数，收藏！为了主要目的是保护人身和设备的安全，减少公司电气事故发生，控制公司人员和财产不受损失，所有电气设备应按规定进行可靠接地。
接地规范1、适用范围本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。
2、术语和定义电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。
电气设备的某个部分与大地之间作良好的电气联接称为接地。
与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。
3、接地概念及种类（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。
防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。
（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。
工作接地主要指的是变压器中性点或中性线（N 线）接地。
N 线必须用铜芯绝缘线。
在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。
必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。
（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。
即将大楼内的用电设备以及设备附近的一些金属构件，有PE 线连接起来，但严禁将PE 线与N 线连接。
（4）直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。
可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。
（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。
（6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。
施工现场临时用电接地与防雷的安全要求（三篇）
施工现场临时用电接地与防雷的安全要求施工现场临时用电接地与防雷安全要求是保障施工现场人员和设备的电气安全的重要措施。
以下是施工现场临时用电接地与防雷的安全要求的详细说明。
一、施工现场临时用电接地要求：1. 接地电阻：施工现场临时用电的接地电阻应符合国家标准规定，一般要求不大于4欧姆。
2. 接地装置：应采用可靠的接地装置，包括接地线、接地体等，确保电气设备可靠接地。
3. 接地线：接地线应采用铜质导线，截面积要符合规定，接地线与接地体之间的连接应牢固可靠。
4. 接地体：接地体应选用耐腐蚀、导电性能好的材料，埋入土壤中要深度符合要求，并保持接地体的完好。
5. 接地装置的安装位置：接地装置的安装位置要远离可燃物，并要防止被机械碰撞等，确保接地装置的安全可靠。
二、施工现场临时用电防雷安全要求：1. 避雷装置：施工现场临时用电中应设置适当的避雷装置，包括避雷线、避雷网等，用于引导雷电流入地，防止雷击损害。
2. 避雷装置的设置：避雷装置应根据施工现场的实际情况进行设置，避雷装置的高度、位置和数量要满足国家规定的要求。
3. 接地系统：避雷装置的接地系统要可靠，包括避雷线的接地和避雷装置与施工现场临时用电的接地之间的连接。
4. 避雷线的安装：避雷线的安装要牢固可靠，要符合国家标准的要求，并避免与其他电气线路干扰。
5. 防雷网的设置：若施工现场需要使用防雷网，应按照国家标准的规定进行设置，保证防雷网的安全可靠性。
三、施工现场临时用电接地与防雷维护管理要求：1. 定期检查：施工现场临时用电的接地装置和防雷装置应定期进行检查，确保其正常运行。
2. 备案管理：施工现场临时用电的接地和防雷系统的设计、安装和维护情况要进行备案管理，确保有记录可查。
3. 维护保养：定期对接地装置和防雷装置进行维护保养，包括清理接地线、检查接地体的完好性等。
4. 故障处理：对于接地装置和防雷装置出现故障的情况，要及时处理，确保施工现场电气安全。

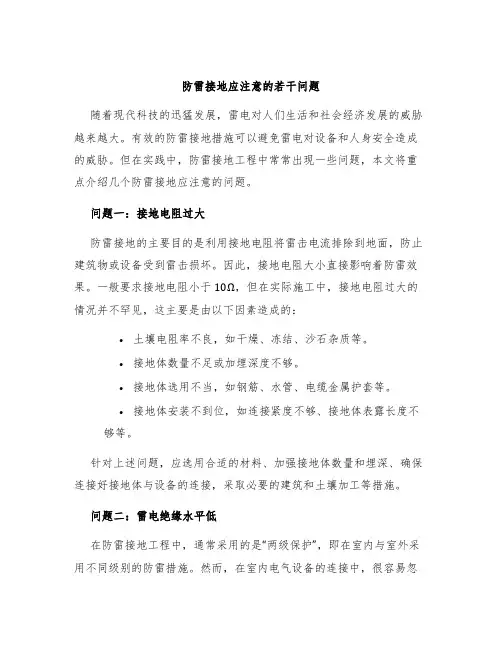

防雷接地应注意的若干问题
防雷接地应注意的若干问题随着现代科技的迅猛发展，雷电对人们生活和社会经济发展的威胁越来越大。
有效的防雷接地措施可以避免雷电对设备和人身安全造成的威胁。
但在实践中，防雷接地工程中常常出现一些问题，本文将重点介绍几个防雷接地应注意的问题。
问题一：接地电阻过大防雷接地的主要目的是利用接地电阻将雷击电流排除到地面，防止建筑物或设备受到雷击损坏。
因此，接地电阻大小直接影响着防雷效果。
一般要求接地电阻小于10Ω，但在实际施工中，接地电阻过大的情况并不罕见，这主要是由以下因素造成的：•土壤电阻率不良，如干燥、冻结、沙石杂质等。
•接地体数量不足或加埋深度不够。
•接地体选用不当，如钢筋、水管、电缆金属护套等。
•接地体安装不到位，如连接紧度不够、接地体表露长度不够等。
针对上述问题，应选用合适的材料、加强接地体数量和埋深、确保连接好接地体与设备的连接，采取必要的建筑和土壤加工等措施。
问题二：雷电绝缘水平低在防雷接地工程中，通常采用的是“两级保护”，即在室内与室外采用不同级别的防雷措施。
然而，在室内电气设备的连接中，很容易忽视低压电缆终端的防雷保护，造成雷电从室外进入室内电缆，进而对接地系统造成损坏，影响系统正常运行。
因此，必须要加强对低压电缆终端的防雷保护，通过透明线、避雷带、凸缘等方式降低系统的雷电绝缘水平。
问题三：防雷接地应变通处理在防雷接地施工中，很难对所有场所都采用相同的方案进行防雷接地。
尤其是在地形复杂、土壤情况不同、环境条件不同的场合下，更需要根据实际情况进行变通处理。
例如，当接地体埋深不足时，可选用埋深较大的接地体，或在原有的基础上加执行接地体。
当雷电冲击电流过大时，可通过增大接地体表面积、加强接地体之间的极性连通、采用防雷组合大地网等措施来实现防雷效果。
因此，在实际施工中，我们需要根据具体情况，选择合适的接地方案和方法。
问题四：防雷接地检测方法随着防雷接地工程的建设，对于防雷接地效果的检测也变得越来越重要。
防雷接地电阻是多少
防雷接地电阻是多少1. 简介在电力系统中，防雷接地电阻是一项非常重要的安全措施。
它能够有效地将雷电的巨大能量引导到地下，保护设备和人员的安全。
防雷接地电阻的大小直接关系到系统的安全性能，因此需要严格控制其数值。
2. 防雷接地电阻的定义和作用防雷接地电阻是指在雷电冲击下，接地装置与地之间的电阻。
它通过提供一个低阻抗路径，将雷电能量迅速引导到地下，避免对设备和人员造成危害。
防雷接地电阻的作用如下：•保护设备：在雷电冲击时，能够有效地将能量引导到地下，避免设备受到过大的电流冲击而损坏。
•保护人员：通过降低接地电阻的数值，减少接触电压的产生，进一步提高人身安全。
3. 影响防雷接地电阻的因素防雷接地电阻的大小取决于多个因素，主要包括以下几个方面：3.1. 地下土壤电阻率地下土壤电阻率是指电流在地下土壤中的传导能力。
不同土壤的电阻率不同，常用的土壤电阻率范围为10Ω·m到10^5Ω·m。
土壤电阻率越低，防雷接地电阻越小，防护效果越好。
3.2. 接地电极形状和数量接地电极的形状和数量也会对防雷接地电阻产生影响。
一般而言，采用多根长度合适的接地电极可以增大接地面积，降低接地电阻的数值。
3.3. 接地电极的埋深接地电极的埋深也是影响接地电阻的重要因素。
合理的埋深可以有效地降低电阻的数值，提高接地设备的安全性能。
3.4. 天气条件天气条件也会对防雷接地电阻产生一定的影响。
例如，干燥的天气会增加土壤的电阻率，使接地电阻增大；而湿润的天气则会降低土壤的电阻率，使接地电阻减小。
4. 防雷接地电阻的测量方法为了保证防雷接地电阻的有效性，需要定期测量和检查。
常用的防雷接地电阻测量方法有以下几种：• 4.1. 回路电阻法：通过在防雷接地系统上加入一定电流，测量系统中的电阻，从而计算出接地电阻的大小。
• 4.2. 直接插装法：利用专用插装仪器将测量电极插入接地电极中，测量电阻大小。
• 4.3. 接触电阻法：通过在接地电极上施加一定电压，测量接地电极和地下土壤之间的接触电阻。
接地电阻国家标准是多少？
接地电阻国家标准是多少？接地要求和接地电阻标准：交流电气装置的接地应符合下列规定：1 当配电变压器高压侧工作于小电阻接地系统时，保护接地网的接地电阻应符合下式要求：R≤2000／I (12．4. 1-1)式中R――考虑到季节变化的最大接地电阻(Ω)；I――计算用的流经接地网的人地短路电流(A)。
2 当配电变压器高压侧工作于不接地系统时，电气装置的接地电阻应符合下列要求：1)高压与低压电气装置共用的接地网的接地电阻应符合下式要求，且不宜超过4Ω：R≤120／I (12．4．1-2)2)仅用于高压电气装置的接地网的接地电阻应符合下式要求，且不宜超过100,：尺≤250／I (12．4．1-3)式中R――考虑到季节变化的最大接地电阻(Ω)；I―计算用的接地故障电流(A)。
3 在中性点经消弧线圈接地的电力网中，当接地网的接地电阻按本规范公式<12．4．1―2)、(12．4．1―3)计算时，接地故障电流应按下列规定取值：1)对装有消弧线圈的变电所或电气装置的接地网，其计算电流应为接在同一接地网中同一电力网各消弧线圈额定电流总和的1．25倍；2)对不装消弧线圈的变电所或电气装置，计算电流应为电力网中断开最大一台消弧线圈时最大可能残余电流，并不得小于30A。
4 在高土壤电阻率地区，当接地网的接地电阻达到上述规定值，技术经济不合理时，电气装置的接地电阻可提高到30Ω，变电所接地网的接地电阻可提高到15Ω，但应符合本规范第12．6．1条的要求。
低压系统中，配电变压器中性点的接地电阻不宜超过4Ω。
高土壤电阻率地区，当达到上述接地电阻值困难时，可采用网格式接地网，但应满足本规范第12．6．1条的要求。
配电装置的接地电阻应符合下列规定：1 当向建筑物供电的配电变压器安装在该建筑物外时，应符合下列规定：1)对于配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系统，当该变压器的保护接地接地网的接地电阻符合公式(12．4．3)要求且不超过4Ω时，低压系统电源接地点可与该变压器保护接地共用接地网。
建筑电气系统的接地与防雷
建筑电气系统的接地与防雷是保证建筑物电气系统正常运行和人身安全的重要措施。
正常的电气接地能有效地保护设备和人员免受触电伤害，而良好的防雷系统能保护建筑物免受雷击的危害。
本文将详细介绍建筑电气系统的接地与防雷措施。
一、建筑物电气系统的接地1. 接地原理接地是将建筑物电气系统的金属构成部分与地之间建立电气连接的措施，以实现电荷平衡和电流回流。
接地的原理主要包括以下几点：（1）安全接地：将设备和电气线路的导体通过良好的接地系统与大地连接，以确保设备在正常工作和故障情况下的人身安全。
（2）保护接地：将建筑物的金属构成部分通过接地系统与大地连接，以实现对闪电和静电的保护，减少雷击和静电放电对建筑物及人员的危害。
2. 接地方式建筑物的接地方式主要有以下几种：（1）直接接地：将设备和电气线路的金属导体直接通过接地电极与大地连接。
（2）间接接地：将设备和电气线路的金属导体通过接地电极与阻抗低的设备或金属结构连接，再通过这些结构与大地相连。
（3）混合接地：直接接地和间接接地的结合使用，根据具体情况选用。
3. 接地电极的选择选择接地电极时应考虑以下几个因素：（1）电阻：接地电极的电阻要尽可能低，一般不应大于10欧姆。
（2）耐腐蚀性：接地电极应具有良好的耐腐蚀性，以保证长期可靠运行。
（3）防雷性能：接地电极应能有效地耗散雷击电流，减少雷击对建筑物和设备的危害。
二、建筑物的防雷措施建筑物的防雷措施主要包括室外和室内两个方面。
1. 室外防雷措施（1）接闪装置：安装接闪装置可以在雷电活动频繁的地区提供有效的防雷保护。
接闪装置能够吸收和分散雷电过电压，避免雷电直接打击建筑物。
（2）避雷带：避雷带是一种金属导体，铺设在建筑物周围的屋顶上。
它能有效阻断雷电的侵入，减少雷击危害。
（3）接地系统：在建筑物周围和顶部安装良好的接地电极，确保雷电能够通过地下导体回流到大地，减少雷电的危害。
2. 室内防雷措施（1）引下线：引下线是将接闪装置或避雷带与接地电极连接，将雷电引入地下导体。
变电站的防雷及接地保护
变电站的防雷及接地保护避雷针与被保护物之间，应保持足够的安全距离，即Sk>0.3Rsh+0.1h；Sd>0.3Rsh，其中Rsh为避雷装置的冲击接地电阻；h 为被保护物的高度。
条件许可时，Sk与Sd应尽量大。
一般情况下，Sk>5m，Sd>3m。
避雷装置接地电阻不能太大，否则将增加避雷装置的高度，成本增加。
一般土壤工频接地电阻不大于10Ω。
35kV及以下配电装置的构架或房顶，用独立避雷针保护，装设在距离人行道路大于3m，也可采取均压措施，或铺设50～80mm的沥青加碎石层。
60kV及以上配电装置，可将避雷针（线）安装于架构或房顶。
所有被保护的设备均应在避雷针保护范围内。
一、电气装置接地要求1.接地要求（1）一般要求①接地。
为保证人身和设备安全，电气设备外壳宜接地；交流电气设备充分利用自然接地体，但要校验自然接地体的稳定性；直流电路中，不应利用自然接地体作电流电路的接地线或接地体。
②接地电阻。
设计接地装置时，考虑土壤干燥或冻结等因素，保证接地电阻符合要求。
③接地距离。
不同用途和不同电压的电气设备，除另有规定外，用一个总接地体，但电气设备的工作接地和保护接地，应与防雷接地分开，并保持安全距离。
④中性线。
中性点直接接地的供用电系统中，装设能迅速自动切除接地短路故障的保护装置；中性点非直接接地的供用电系统中，装设迅速反映接地故障的信号装置，必要时可装设延时自动切除故障装置。
（2）防静电接地要求①可靠连接。
车间内每个系统设备和管道应可靠连接，接头处接触电阻小于0.03Ω。
②接地连接。
车间内和栈桥上等平行管道，相距约10cm时，每隔20m要互相连接一次；相交或相距近于10cm的管道，应互相连接，管道与金属构架相距10cm处要互相连接。
③气体场所接地。
气体产品输送管干线头尾部和分支线处都应接地；贮存液化气体、液态氮氢化合物及其他有火灾危险的液体贮液罐，贮存易燃气体贮气罐等都应接地。
（3）特殊设备接地要求①接地体。
防雷保护接地通用要求
防雷保护接地通用要求
防雷保护接地通用要求主要包括以下几点：
1.接地装置应优先利用建筑物钢筋作为防雷接地体。
2.防雷接地体应满足接地电阻的要求，一般要求不大于
4欧姆。
3.接地线应采取防止机械损伤和化学腐蚀的措施，并应
满足导电性、热稳定性、机械强度和防腐性能要求。
4.接地装置应进行定期维护和检测，确保其有效性。
5.建筑物金属构件，如消防梯、水塔、冷却塔、电梯导
轨、屋顶金属等，应与防雷接地体连接。
6.防雷接地线应选择铜芯导线，且截面积应满足要求。
7.防雷接地系统应采取等电位联结措施，以提高防雷效
果。
8.防雷接地系统应与建筑物内的其他电气系统共用接地
体，但不得共用接地线。
9.在有爆炸危险的环境中，防雷接地体应采取防爆措
施。
10.在潮湿环境中，防雷接地线应采取防水措施。
以上是防雷保护接地的一些通用要求，具体要求可能因地区、建筑物类型等因素而有所不同。
在进行防雷保护接地时，应遵循当地气象部门和建筑规范的要求，并请专业人员进行设计和施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防雷接地和保护接地对应的接地电阻是多少
上面为大家分享可接地的基本知识，看完也基本了解了接地的相关知识；我们知道了防雷接地，工作接地和保护接地的作用，但是这些接地种类对接地电阻有什么要求呢？我们经常看到，接地电阻要求有0.5Ω、4Ω、10Ω甚至30Ω，那么具体有什么要求呢？我们不去深究理论（头晕），直接看结果！1.什么是接地电阻？概念：应接地的电气设备通过接地装置和大地之间的电阻称为接地电阻，主要由以下5部分构成：
（1）电气设备和接地线的接触电阻。
（2）接地线本身的电阻。
（3）接地体本身的电阻。
（4）接地体和大地的接触电阻。
（5）大地的电阻。
2.不同的电气设备对接地电阻有不同的要求：
（1）大接地短路电流系统R≤0.5欧（2）容量在100kVA以上的变压器或发电机R≤4欧（3）阀型避雷器R≤5欧（4）独立避雷针、小接地电流系统、容量在100kVA 及以下的变压器或发电机、高低压设备共用的接地均R≤10欧（5）低压线路金属杆、水泥杆及烟囱的接地R≤30欧。
