基于WIFI模块和单片机的无线数据传输附代码
无线wifi模块-51单片机-C语言程序
}
void us_delay(uchar t)
{
while(t--);
}
/********************************************************************
名称：波特率发生器函数
作用：波特率发生器可以是T1定时器实现，也可以是MCU内部独立的波特率发生器，
TL1=TH1;
EA=1;//总中断打开
ES=0;//关闭串口中断
TR1=1;//启动定时器1
}
/*
void Uart_Init()//使用独立的波特率发生器（STC12C560S2或带有独立波特率发生器//、//的单片机均可）
{
SCON=0x50;//设置为串行口以方式1工作，8位异步通讯,允许接收中断。
AUXR1=0x80;//切换到P1口
ES=1;//开启串口中断
EA=1;//开启总中断
}
*/
/********************************************************************
名称：串口发送函数
功能：MCU向其他与其连接的设备发送数据（此处是无线WIFI模块ESP8266)
//define RELOAD_COUNT (256-(((11520000/16)/12)/9600))也可以或波特率9600 //256-晶振频率/波特率x16=BRT
/*****************LED灯对应P0口的1个端口*************/
sbit LED0=P3^2;
/************波特率发生器相关功能寄存器的定义****************/
单片机与无线射频模块的通信方法
单片机与无线射频模块的通信方法一、引言单片机与无线射频模块的通信方法在现代无线通信系统中扮演着重要的角色。
本文将讨论常见的单片机与无线射频模块的通信方法，包括串口通信、SPI通信和I2C通信等。
二、串口通信串口通信是单片机与无线射频模块最常见的通信方法之一。
单片机通过串口与无线射频模块进行数据传输。
通常，串口通信包括一个传输数据的引脚（TX）和一个接收数据的引脚（RX）。
单片机通过配置串口通信参数，如波特率、数据位数和校验位等，与无线射频模块进行通信。
三、SPI通信SPI通信是一种全双工的、同步的通信方式，常用于单片机与无线射频模块之间的高速数据传输。
SPI通信需要同时使用四根线进行传输，包括时钟线（SCK）、主设备输出从设备输入线（MOSI）、主设备输入从设备输出线（MISO）和片选线（SS）。
单片机作为主设备发送数据，无线射频模块作为从设备接收数据，并通过SPI总线进行交互。
四、I2C通信I2C通信是一种串行通信协议，适用于单片机与无线射频模块之间短距离的数据传输。
I2C通信只需要两根线，包括串行数据线（SDA）和串行时钟线（SCL）。
单片机通过发送I2C的起始信号来启动通信，然后通过发送地址和数据来与无线射频模块进行通信。
五、无线射频通信方式选择在选择单片机与无线射频模块的通信方法时，需要考虑以下几个因素：1. 通信速率：如果需要高速传输大量数据，SPI通信可能是更好的选择。
2. 距离：如果通信距离较短，I2C通信可以提供简单和成本效益的解决方案。
3. 异常处理：串口通信可以提供更可靠的错误检测和纠正机制。
六、通信参数配置无论选择哪种通信方法，正确配置通信参数非常重要。
通信参数包括波特率、数据位数、校验位和停止位等。
通过准确配置这些参数，可以确保单片机与无线射频模块之间的通信能够正常进行。
七、通信安全性与稳定性在单片机与无线射频模块的通信中，保证通信的安全性和稳定性至关重要。
常见的安全措施包括数据加密、认证机制和信号干扰抑制等。
C51单片机利用ESP8266配置WIFI，发送温度数据的源码
C51单片机利用ESP8266配置WIFI，发送温度数据的源码使用DS18B20，ESP8266，实现WIFI传输温度，底层部分代码。
其中WIFI是作为服务器，上位机作为客户端。
单片机源程序如下：/***********************程序名：wifi_3.c功能：单片机与手机通信，实现温度信息的传输编程人： baxlumen************************/#include "reg52.h"#include#define uint unsigned int#define uchar unsigned char#define ulong unsigned longtypedef unsigned int u16;typedef unsigned char u8;sbit DSPORT=P3^7;sbit moto=P1^1;sbit CLK = P3^6; //时钟sbit DIN = P3^4; //输入sbit CS = P3^5; //片选#define LCD1602_DATAPINS P0sbit LCD1602_E=P2^7;sbit LCD1602_RW=P2^5;sbit LCD1602_RS=P2^6;u16 sun; //光照int temp;int sdata; //温度int xiaoshu1;int xiaoshu2;float tp;uchar DisplayData[]={0,0,0,0,0,0,0,0};/*****************定义程序中所需要的延时********************/void Delay1ms(uint y){uint x;for( ; y>0; y--){for(x=110; x>0; x--);}}void delay(u16 i){while(i--);}void delay1ms(){unsigned char i;for(i=124;i>0;i--); //延时124*8+10=1002us}/************************************************************** ****************** 函数名 : Lcd1602_Delay1ms* 函数功能 : 延时函数，延时1ms* 输入 : c* 输出 : 无* 说名 : 该函数是在12MHZ晶振下，12分频单片机的延时。
基于单片机Wifi无线通信方案
添加标题
节能环保：通过Wifi无线通信方案，用户可以实时监测家中的能耗情况，如电能、水能 等，并根据需要调整家电设备的使用情况，实现节能环保。
添加标题
智能语音控制：通过Wifi无线通信方案，用户可以实现智能语音控制，如语音控制家电 设备、语音查询天气等。
在物联网领域的应用
智能家居：通过Wifi无线通信，实现家居设备的远程控制和智能管理 智能医疗：通过Wifi无线通信，实现医疗设备的远程监控和远程诊断 智能交通：通过Wifi无线通信，实现交通设备的远程监控和智能调度 智能农业：通过Wifi无线通信，实现农业设备的远程监控和智能管理 智能物流：通过Wifi无线通信，实现物流设备的远程监控和智能调度 智能安防：通过Wifi无线通信，实现安防设备的远程监控和智能管理
单片机Wifi无线通信方案的设 计
单片机选择与配置
单片机型号：根据项目需求选择合 适的单片机型号，如STM32、 Arduino等
单片机编程：编写单片机的程序， 实现Wifi无线通信功能
添加标题
添加标题
添加标题
添加标题
单片机配置：根据项目需求配置单 片机的引脚、时钟、中断等参数
单片机调试：调试单片机的程序， 确保Wifi无线通信功能正常工作
Wifi模块的选择与配置
模块类型：选择合适的Wifi模块，如ESP8266、ESP32等 模块参数：根据实际需求选择模块的参数，如传输速率、传输距离等 模块配置：配置Wifi模块的SSID、密码、信道等参数 模块接口：选择合适的接口，如UART、SPI等，并配置相应的通信协议
通信协议的设计与实现
程序设计：根据需 求设计程序结构， 包括主程序、初始 化程序、无线通信 程序等
调试方法：使用串 口调试工具、逻辑 分析仪等工具进行 调试，确保程序运 行正常
基于STC89C52RC的ESP8266WIFI模块调试源码

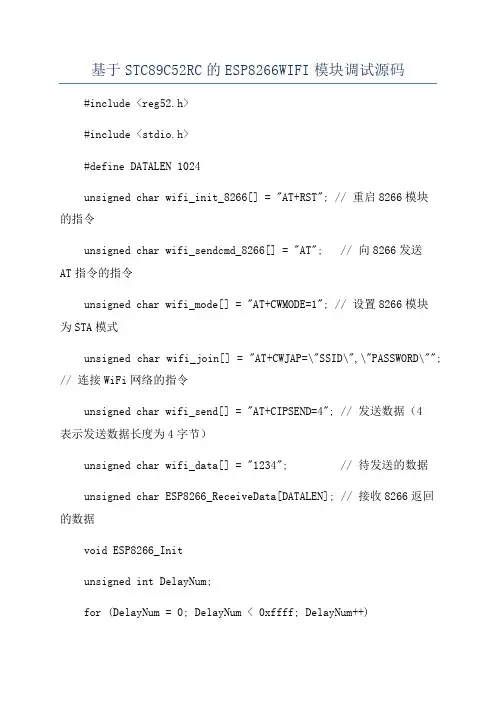

基于STC89C52RC的ESP8266WIFI模块调试源码#include <reg52.h>#include <stdio.h>#define DATALEN 1024unsigned char wifi_init_8266[] = "AT+RST"; // 重启8266模块的指令unsigned char wifi_sendcmd_8266[] = "AT"; // 向8266发送AT指令的指令unsigned char wifi_mode[] = "AT+CWMODE=1"; // 设置8266模块为STA模式unsigned char wifi_join[] = "AT+CWJAP=\"SSID\",\"PASSWORD\""; // 连接WiFi网络的指令unsigned char wifi_send[] = "AT+CIPSEND=4"; // 发送数据（4表示发送数据长度为4字节）unsigned char wifi_data[] = "1234"; // 待发送的数据unsigned char ESP8266_ReceiveData[DATALEN]; // 接收8266返回的数据void ESP8266_Initunsigned int DelayNum;for (DelayNum = 0; DelayNum < 0xffff; DelayNum++);//延时一段时间，等待8266模块启动//重启8266模块UART_SendRawString(wifi_init_8266);//等待8266模块返回响应，成功返回“ready”while (!UART_CheckReceiveString("ready")) ;//发送指令，向8266发送AT指令UART_SendRawString(wifi_sendcmd_8266);//等待8266模块返回响应，成功返回“OK”while (!UART_CheckReceiveString("OK"));//设置模式为STA模式UART_SendRawString(wifi_mode);//等待8266模块返回响应，成功返回“OK”while (!UART_CheckReceiveString("OK"));//连接WiFi网络UART_SendRawString(wifi_join);//等待8266模块返回响应，成功返回“OK”while (!UART_CheckReceiveString("OK"));void ESP8266_SendData//发送数据的格式为：“AT+CIPSEND=4\r\n1234”（\r\n为回车换行符）UART_SendRawString(wifi_send);UART_SendRawString(wifi_data);//等待8266模块返回响应，成功返回“SENDOK”while (!UART_CheckReceiveString("SEND OK"));void UART_SendRawString(unsigned char *str)unsigned int i;for (i = 0; str[i] != '\0'; i++)SBUF = str[i];while (!TI)TI=0;}int UART_CheckReceiveString(unsigned char *str)unsigned int i;for (i = 0; str[i] != '\0'; i++)if (SBUF != str[i])return 0;while (!RI)RI=0;}return 1;void UART_ReceiveInterrupt( interrupt 4if (RI == 1)RI=0;ESP8266_ReceiveData[ESP8266_ReceiveCount] = SBUF;ESP8266_ReceiveCount++;}void mainESP8266_Init(; // 初始化ESP8266模块ESP8266_SendData(; // 发送数据以上是基于STC89C52RC的ESP8266WIFI模块调试的源码。

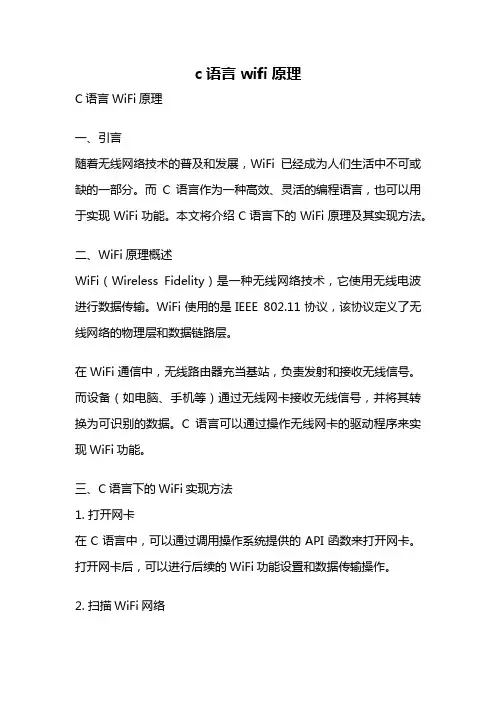

c语言wifi原理
c语言wifi原理C语言WiFi原理一、引言随着无线网络技术的普及和发展，WiFi已经成为人们生活中不可或缺的一部分。
而C语言作为一种高效、灵活的编程语言，也可以用于实现WiFi功能。
本文将介绍C语言下的WiFi原理及其实现方法。
二、WiFi原理概述WiFi（Wireless Fidelity）是一种无线网络技术，它使用无线电波进行数据传输。
WiFi使用的是IEEE 802.11协议，该协议定义了无线网络的物理层和数据链路层。
在WiFi通信中，无线路由器充当基站，负责发射和接收无线信号。
而设备（如电脑、手机等）通过无线网卡接收无线信号，并将其转换为可识别的数据。
C语言可以通过操作无线网卡的驱动程序来实现WiFi功能。
三、C语言下的WiFi实现方法1. 打开网卡在C语言中，可以通过调用操作系统提供的API函数来打开网卡。
打开网卡后，可以进行后续的WiFi功能设置和数据传输操作。
2. 扫描WiFi网络通过调用相关API函数，可以扫描可用的WiFi网络。
扫描结果将包含网络的SSID（网络名称）、信号强度等信息。
3. 连接WiFi网络选择要连接的WiFi网络后，可以通过调用API函数来连接该网络。
连接时需要提供WiFi网络的SSID和密码等信息。
连接成功后，设备将与WiFi网络建立起通信。
4. 数据传输连接成功后，可以使用C语言进行数据传输。
通过调用API函数，可以发送和接收数据，实现与其他设备的通信。
四、C语言下的WiFi编程示例下面是一个简单的C语言程序示例，用于实现WiFi连接并发送数据的功能：```#include <stdio.h>#include <stdlib.h>#include <string.h>// 打开网卡void openWifiCard() {// 调用操作系统的API函数打开网卡// ...printf("网卡已打开\n");}// 扫描WiFi网络void scanWifiNetwork() {// 调用操作系统的API函数扫描WiFi网络// ...printf("扫描到以下WiFi网络：\n");printf("1. WiFi1\n");printf("2. WiFi2\n");printf("3. WiFi3\n");}// 连接WiFi网络void connectWifiNetwork(char* ssid, char* password) { // 调用操作系统的API函数连接指定的WiFi网络// ...printf("成功连接到WiFi网络：%s\n", ssid);}// 发送数据void sendData(char* data) {// 调用操作系统的API函数发送数据// ...printf("已发送数据：%s\n", data);}int main() {openWifiCard();scanWifiNetwork();connectWifiNetwork("WiFi1", "password");sendData("Hello, WiFi!");return 0;}```以上示例代码演示了如何使用C语言实现WiFi连接和数据传输。
基于STM32传输层子系统的无线数据传输设计
基于STM32传输层子系统的无线数据传输设计殷万君;熊建云【摘要】针对目前智慧城市的建设,依靠物联网思维,设计一套智慧城市系统,使得人们能够感受到电子技术带给我们的便捷.本文以传输层为突破口,给出了该层的设计方法,实现了感知层各种ZigBee节点的网络接入、传感参数采集、设备运行状态控制等功能.%In the view of the current wisdom of the city's construction ,a set of smart city system is designed ,which is based on the think-ing of IoT ,so that the people can feel the convenience of electronic technology .In this paper ,the design takes the transmission layer as a breakthrough ,the method of this layer is given .The design realizes the methods of network access of ZigBee nodes of the sensing layer , sensing parameter acquisition ,equipment operating state control .【期刊名称】《单片机与嵌入式系统应用》【年(卷),期】2017(017)003【总页数】4页(P32-35)【关键词】STM32;传输层;ZigBee;无线数据传输【作者】殷万君;熊建云【作者单位】四川信息职业技术学院 ,广元628040;四川信息职业技术学院 ,广元628040【正文语种】中文【中图分类】TN401智慧城市是一项复杂的系统工程，传输层在此系统中扮演着重要角色，利用STM32、WiFi通信模块和基于CC2530的ZigBee Sink节点[1]，开发出ZigBee-WiFi无线传感器网络网关，实现感知层ZigBee节点的分布式树状网动态组网，实时采集、传输有关数据就显得非常重要[2]。
基于单片机控制的WIFI无线传输模块设计
基于单片机控制的WIFI无线传输模块设计随着物联网和智能家居的发展，无线传输模块的需求越来越大，尤其是具备WIFI功能的无线传输模块。
本文将介绍一种基于单片机控制的WIFI无线传输模块的设计。
首先，我们需要选择一个适合的单片机作为控制核心。
常见的选择有Arduino、Raspberry Pi等。
这里我们选择Arduino作为控制核心，因为它具备易上手、低功耗等特点。
接下来，我们需要选择一个适合的WIFI模块。
常见的选择有ESP8266、ESP32等。
这里我们选择ESP8266作为WIFI模块，因为它具备低功耗、价格便宜等特点。
在硬件设计方面，我们需要将单片机与WIFI模块进行连接。
首先，将单片机的RX引脚连接到WIFI模块的TX引脚，将单片机的TX引脚连接到WIFI模块的RX引脚。
接下来，将单片机的VCC引脚连接到WIFI模块的VCC引脚，将单片机的GND引脚连接到WIFI模块的GND引脚。
在软件设计方面，我们需要编写程序将单片机与WIFI模块进行通信。
首先，我们需要初始化单片机和WIFI模块的串口通信参数，如波特率、数据位、停止位等。
然后，我们可以使用单片机的串口发送AT指令给WIFI模块，实现无线传输功能。
常用的AT指令有连接WIFI网络、断开WIFI网络、发送数据等。
由于字数限制的原因，无法详细展开所有的设计细节。
但是希望通过以上的描述，能够给读者提供一个初步的了解和思路，方便进一步深入学习和实践。
总之，基于单片机控制的WIFI无线传输模块的设计是一个相对较复杂的工程，需要综合考虑硬件设计和软件编程等多方面因素。
然而，一旦成功设计和实现，它将具备广泛的应用前景，可以用于物联网、智能家居、智能农业等领域，为人们的生活带来更多的便利和舒适。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工业大学计算机科学与技术学院Project3课程设计2014-2015学年第二学期班级：浦电子1203组员：组员学号：指导老师：武晓光，胡方强，包亚萍袁建华，毛钱萍2015年7月8日目录第一章阶段任务第二章基于WIFI模块的无线数据传输的原理1.1 时钟模块1.2 最小单片机系统的原理1.3 温度传感器DS18B201.4 串口1.5 WIFI模块第三章基于WIFI模块的无线数据传输的实现2.1 WIFI模块设置2.2 串口部分设置2.3 调试与运行过程第四章程序与框图第五章小结第一章阶段任务：第四阶段：2天（2天）写报告第二章基于WIFI模块的无线数据传输的原理１．１时钟DS1302模块：电路原理图：DS1302与单片机的连接也仅需要3条线：CE引脚、SCLK串行时钟引脚、I/O 串行数据引脚，Vcc2为备用电源，外接32.768kHz晶振，为芯片提供计时脉冲。
读写时序说明：DS1302是SPI总线驱动方式。
它不仅要向寄存器写入控制字，还需要读取相应寄存器的数据。
控制字总是从最低位开始输出。
在控制字指令输入后的下一个SCLK时钟的上升沿时，数据被写入DS1302，数据输入从最低位（0位）开始。
同样，在紧跟8位的控制字指令后的下一个SCLK脉冲的下降沿，读出DS1302的数据，读出的数据也是从最低位到最高位。
数据读写时序如图１．２单片机最小系统的原理：说明复位电路:由电容串联电阻构成,由图并结合"电容电压不能突变"的性质,可以知道,当系统一上电,RST脚将会出现高电平,并且,这个高电平持续的时间由电路的RC值来决定.典型的51单片机当RST脚的高电平持续两个机器周期以上就将复位,所以,适当组合RC的取值就可以保证可靠的复位.晶振电路:典型的晶振取11.0592MHz(因为可以准确地得到9600波特率和19200波特率,用于有串口通讯的场合)/12MHz(产生精确的uS级时歇,方便定时操作)单片机:一片AT89S51/52或其他51系列兼容单片机特别注意:对于31脚(EA/Vpp),当接高电平时,单片机在复位后从部ROM的0000H开始执行;当接低电平时,复位后直接从外部ROM的0000H开始执行.１．３温度传感器DS18B20的原理（连接到单片机最小系统，并将温度发送给WIFI模块)：3.1.1 DS18B20性能特点(1) 独特的单线接口方式，只需一个接口引脚即可通信；(2) 每一个DS18B20都有一个唯一的64位ROM序列码；(3) 在使用中不需要任何外围元件；(4) 可用数据线供电，电压围:+3.0V-+5.5 V；(5) 测温围:-55℃ -+125℃，在-10℃-+85℃围精度为+0.5℃，分辨率为0.0625℃；(6) 通过编程可实现9-12位的数字读数方式。
温度转换成12位数字信号所需时间最长为750ms，而在9位分辩模式工作时仅需93.75ms；(7) 用户可自设定非易失性的报警上下限值；(8) 告警搜索命令可识别和定位那些超过报警限值的DS18B20；(9) 多个DS18B20可以并联在惟一的三线上，实现多点测温；(10)电源极性接反时，DS18B20不会因发热而烧毁，但不能正常工作；3.1.2 DS18B20部存储器及温度数据格式对于DS18B20部存储器结构（如图3.1），它包括一个暂存RAM和一个非易失性电可擦除EERAM,后者存放报警上下限TH、TL。
当改变TH、T L中的值时，数据首先被写进暂存器的第二、三字节中，主机可再读出其中容进行验证。
如果正确，当主机发送复制暂存器命令，暂存器的第二、三字节将被复制到TH、TL中，这样处理有利于确保该数据在单总线上传输的完整性[7]。
暂存器结构 EERAM结构图3.1 DS18B20结构框图暂存存储器作用是在单线通信时确保数据的完整性，它由8字节组成，头两个字节表示测得的温度读数。
以12位转化为例说明温度高低字节存放形式（温度的存储形式如表3.1）及计算：12位转化后得到的12位数据，存储在18B20的两个高低8位的RAM中，二进制中的前面5位是符号位。
如果测得的温度大于0，这5位为0，只要将测到的数值乘于0.0625即可得到实际温度；如果温度小于0，这5位为1，测到的数值需要取反加1，再乘于0.0625才能得到实际温度[8]。
表3.1 温度的存储形式S=1时表示温度为负，S=0时表示温度为正，其余低位以二进制补码形式表示，最低位为1时表示0.0625℃。
温度/数字对应关系如表3.2所示。
表3.2 DS18B20温度/数字对应关系表DS18B20有六条控制命令，如表3.3所示：表3.3 控制命令写暂存器4EH 将数据写入暂存器的TH、TL字节复制暂存器48H 把暂存器的TH、TL字节写到E2RAM中重新调E2RAM B8H 把E2RAM中的TH、TL字节写到暂存器TH、TL字节读电源供电方式B4H 启动DS18B20发送电源供电方式的信号给主CPU3.1.3 DS18B20操作命令及时序特性DS18B20对读写的数据位有着严格的时序要求，它是在一根I/O线上读写数据的。
同时，DS18B20为了保证各位数据传输的正确性和完整性，它有着严格的通信协议。
DS18B20每一步操作都要遵循严格的工作时序和通信协议，如主机控制DS18B20完成温度转换这一过程，根据DS18B20的通讯协议，须经三个步骤：每一次读写之前都要对DS18B20进行复位，复位成功后发送一条ROM指令，最后发送RAM指令，这样才能对DS18B20进行预定的操作。
该协议定义了几种信号的时序：初始化时序、读时序、写时序。
所有时序都是将主机作为主设备，单总线器件作为从设备。
而每一次命令和数据的传输都是从主机主动启动写时序开始的，如果要单总线器件送回数据，在进行写命令后，主机需启动读时序完成数据的接收。
另外，数据和命令的传输都是低位在先[9]。
（1）DS18B20的复位时序主机控制DS18B20完成任何操作之前必须先初始化，即主机发一复位脉冲（最短为480µs 的低电平），接着主机释放总线进入接收状态，DS18B20在检测到I/0引脚上的上升沿之后，等待15~60µs，然后发出存在脉冲(60~240)µs的低电平。
如图3.2所示。
（2）DS18B20的读时序DS18B20的读时序分为读0时序和读1时序两个过程。
DS18B20的读时序是从主机把单总线拉低后，在15秒之就得释放单总线，从而让DS18B20把数据传输到单总线上。
DS18B20完成一个读时序的过程，至少需要60µs。
如图3.3所示。
图3.2 DS18B20的复位时序图3.3 DS18B20的读时序（3）DS18B20的写时序DS18B20的写时序同读时序一样，仍然分为写0时序和写1时序两个过程。
DS18B20写0时序和写1时序的要求不同，当要写0时序时，单总线要被拉低至少60µs，保证DS18B20能够在15µs到45µs之间能正确地采样I/O总线上的“0”电平，当要写1时序时，单总线被拉低之后，在15µs之就得释放单总线。
如图3.4所示。
图3.4 DS18B20的写时序由DS18B20的通讯协议得知，主机控制DS18B20完成温度转换的过程必须经过三个步骤：每一次读写之前都要对DS18B20进行复位，复位成功后发送一条ROM指令，最后发送RAM指令，从而对DS18B20进行预定的操作。
复位要求主CPU将数据线下拉500µs，然后释放，DS18B20收到信号后等待16～60µs左右，然后发出60～240µs的存在低脉冲，主CPU 收到此信号表示复位成功。
１．４串口部分（让WIFI与电脑，单片机进行通讯）串口原理图：80C51串行口的结构图：80C51串行口的工作方式 ： 方式1方式1是10位数据的异步通信口。
TXD 为数据发送引脚，RXD 为数据接收引脚，传送一帧数据的格式如图所示。
其中1位起始位，8位数据位，1位停止位。
1、方式1输出D0 D1 D2 D3 D4 D5 D6 D7写入SBUF 停止位TXDTI（中断标志）起始方式1输入D0 D1 D2 D3 D4 D5 D6 D7停止位RXD RI（中断标志）起始位采样脉冲用软件置REN 为1时，接收器以所选择波特率的16倍速率采样RXD 引脚电平，检测到RXD 引脚输入电平发生负跳变时，则说明起始位有效，将其移入输入移位寄存器，并开始接收这一帧信息的其余位。
接收过程中，数据从输入移位寄存器右边移入，起始位移至输入移位寄存器最左边时，控制电路进行最后一次移位。
当RI=0，且SM2=0（或接收到的停止位为1）时，将接收到的9位数据的前8位数据装入接收SBUF ，第9位（停止位）进入RB8，并置RI=1，向CPU 请求中断始位1位，数据9位（含1位附加的第9位，发送时为SCON 中的TB8，接收时为RB8），停止位1位，一帧数据为11位。
方式2的波特率固定为晶振频率的1/64或1/32，方式3的波特率由定时器T1的溢出率决定。
１．５WIFI 模块：使用接口：1 电源接口系统采用标准电源插座，外径5.5mm径2.1mm的标准尺寸，正外负，输入电压围5~48V，电流350mA2 指示灯ID 名称描述1 Power 设备供电后亮2 Ready 部Linux系统启动完成后亮3 Link 网络连接建立后亮4 RXD 本设备的串口收到数据闪烁5 TXD 本设备通过串口向外发送数据时闪烁设备的串口为公口(针)，RS232 电平(可以直接连电脑串口的电平)，引脚顺序与计算机的COM 口保持一致，与电脑连接时需要用交叉线(2-3 交叉，7-8 交叉，5-5 直连，7-8 可以不接但是一定不能直连电脑，否则可能导致工作不正常)，一共有6 根线有定义，其余悬空。
序号名称描述2 RXD 设备数据接收引脚3 TXD 设备数据发送引脚５ GND 信号地８RTS 请求发送８CTS 清除发送９VCC 默认未使用，PCB 上有个焊盘跳线，需要时可以将它与设备的电源输入正极连接，用于给串口传感器供电或者外部通过串口线给设备供电。
第三章基于WiFi模块的无线传输的实现2.1 WIFI模块的设置2.2串口部分设置2.3调试：运行过程：单片机首先运行，然后对DS18B20和DS1302，LCD1602进行初始化，接着对DS18B20和DS1302进行写设置，读取温度和时间，单片机处理数据，将其在LCD1602上显示，单片机进行串口初始化并通过串口程序将温度和时间准备好，等到串口接收到相应的信号，在发送数据。
在程序检测温度，若温度超过设定的值（值可通过终端修改），将发出报警信号。
