材料成型技术基础
材料成型技术基础
材料成型技术基础材料成型技术是一种将材料加工成所需形状和尺寸的制造方法。
它包括热成型、挤压、压缩成型、注塑成型、吹塑成型和复合成型等多种技术。
下面将对材料成型技术的基础知识进行介绍。
首先是热成型技术。
热成型是利用高温将材料加热到一定温度后，通过压力使其成型的一种方法。
常见的热成型方法有热压成型、热拉伸成型和热吹塑成型。
热成型技术可用于金属材料、塑料、橡胶等。
其次是挤压技术。
挤压是指通过将高温的材料推入压模中，利用模具的形状来使材料成型的一种方法。
挤压技术广泛应用于铝合金、铜合金、塑料等材料的生产。
再次是压缩成型技术。
压缩成型是指将粉末或颗粒材料装入压模中，然后通过压力使其成型。
常用的压缩成型方法有冲压、压铸、注射等。
压缩成型技术适用于金属、陶瓷等材料的制造。
注塑成型技术是指通过将熔融的塑料注入模具中，经过冷却凝固后取出成型的方法。
注塑成型技术广泛应用于塑料制品的生产，如塑料盒、塑料管等。
吹塑成型技术是将加热的塑料吹入空气或气体的膨胀中，通过气流的作用使塑料成型。
吹塑成型技术常用于制造塑料瓶、塑料容器等。
最后是复合成型技术。
复合成型是指将多种材料通过压合、热熔等方法使其粘结在一起的一种方法。
常见的复合成型方法有层压、模压和注射等。
复合成型技术可用于制造复合材料、夹层玻璃等产品。
总之，材料成型技术是一种将材料加工成所需形状和尺寸的制造方法。
不同的成型技术适用于不同的材料和产品，对于提高生产效率和产品质量具有重要意义。
了解和掌握这些基础知识对于进行材料成型工作是至关重要的。

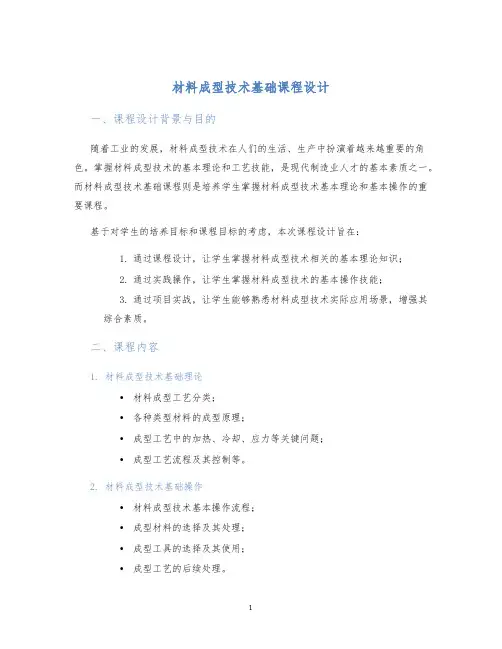

材料成型技术基础课程设计
材料成型技术基础课程设计一、课程设计背景与目的随着工业的发展，材料成型技术在人们的生活、生产中扮演着越来越重要的角色。
掌握材料成型技术的基本理论和工艺技能，是现代制造业人才的基本素质之一。
而材料成型技术基础课程则是培养学生掌握材料成型技术基本理论和基本操作的重要课程。
基于对学生的培养目标和课程目标的考虑，本次课程设计旨在：1.通过课程设计，让学生掌握材料成型技术相关的基本理论知识；2.通过实践操作，让学生掌握材料成型技术的基本操作技能；3.通过项目实战，让学生能够熟悉材料成型技术实际应用场景，增强其综合素质。
二、课程内容1. 材料成型技术基础理论•材料成型工艺分类；•各种类型材料的成型原理；•成型工艺中的加热、冷却、应力等关键问题；•成型工艺流程及其控制等。
2. 材料成型技术基础操作•材料成型技术基本操作流程；•成型材料的选择及其处理；•成型工具的选择及其使用；•成型工艺的后续处理。
3. 项目案例实战•通过案例实战，让学生了解材料成型技术在实际应用场景中的应用；•培养学生解决实际问题的能力；•提高学生的团队合作能力。
三、课程设计流程1. 理论学习（1周）•学生通过教师授课、资料阅读、讨论等方式学习材料成型技术相关的基本理论知识；•教师通过出题测试等方式对学生的知识掌握情况进行评估。
2. 实践操作（2周）•学生通过实践操作，掌握材料成型技术的基本操作技能；•教师引导学生深入探讨操作过程中遇到的关键问题，并进行讲解和解答；•教师通过考核实习成绩等方式对学生的实践操作情况进行评估。
3. 项目案例实战（3周）•学生以小组形式完成一项材料成型技术项目实战任务；•教师通过对项目进度、成果等方面的考核，对学生的综合素质进行评估；•学生针对项目进行收尾报告，形成项目实践总结。
四、考核及评估方式为确保课程设计效果，教师将针对不同环节制定考核及评估方式：•期中考试：考核学生对材料成型技术基础理论的掌握情况，占总评成绩的30%；•实践操作成绩：考核学生对材料成型技术基础操作技能的掌握情况，占总评成绩的30%；•项目实战成绩：考核学生运用材料成型技术解决实际问题的能力及团队协作能力，占总评成绩的40%。
材料成型技术基础
材料成型技术基础材料成型技术是指将原材料通过一定的加工方式，制造成为具有特定形状、尺寸和性能的产品的过程。
材料成型技术是现代工业制造的基础，它在各个领域都有着广泛的应用，如汽车、机械、电子、建筑等。
本文将对材料成型技术的基础知识进行介绍。
1. 基本概念材料成型技术包括各种加工方式，如锻造、铸造、挤压、拉伸、滚压、剪切、锯切等。
这些加工方式都是通过对原材料的物理和化学变化，使其得到所需的形状和性能，从而实现产品的制造。
2. 锻造锻造是一种通过对金属材料进行加热和压制，使其改变形状和性能的加工方式。
锻造可以分为自由锻造和模锻造两种。
自由锻造是指将金属材料加热至一定温度后，用锤头或压力机对其进行压制，从而使其改变形状和性能。
模锻造是指将金属材料放入特定的模具中进行加热和压制，从而使其得到所需的形状和性能。
3. 铸造铸造是一种通过将液态金属材料倒入特定的模具中，使其冷却固化后得到所需的形状和性能的加工方式。
铸造可以分为压力铸造和重力铸造两种。
压力铸造是指将液态金属材料通过高压喷射进入模具中，从而得到所需的形状和性能。
重力铸造是指将液态金属材料倒入模具中，通过重力作用使其冷却固化，从而得到所需的形状和性能。
4. 挤压挤压是一种通过将金属材料通过模具中的小孔挤出，从而得到所需的形状和性能的加工方式。
挤压可以分为冷挤压和热挤压两种。
冷挤压是指将金属材料在室温下通过模具中的小孔挤出，从而得到所需的形状和性能。
热挤压是指将金属材料加热至一定温度后，通过模具中的小孔挤出，从而得到所需的形状和性能。
5. 拉伸拉伸是一种通过将金属材料拉伸，使其改变形状和性能的加工方式。
拉伸可以分为冷拉伸和热拉伸两种。
冷拉伸是指将金属材料在室温下拉伸，从而得到所需的形状和性能。
热拉伸是指将金属材料加热至一定温度后，拉伸，从而得到所需的形状和性能。
6. 滚压滚压是一种通过将金属材料通过辊轮的滚动，使其改变形状和性能的加工方式。
滚压可以分为冷滚压和热滚压两种。
材料成型技术基础课后答案
第一章金属液态成形1.①液态合金的充型能力是指熔融合金充满型腔，获得轮廓清晰、形状完整的优质铸件的能力。
②流动性好，熔融合金充填铸型的能力强，易于获得尺寸准确、外形完整的铸件。
流动性不好，则充型能力差，铸件容易产生冷隔、气孔等缺陷。
③成分不同的合金具有不同的结晶特性，共晶成分合金的流动性最好，纯金属次之，最后是固溶体合金。
④相比于铸钢，铸铁更接近更接近共晶成分，结晶温度区间较小，因而流动性较好。
2.浇铸温度过高会使合金的收缩量增加，吸气增多，氧化严重，反而是铸件容易产生缩孔、缩松、粘砂、夹杂等缺陷。
3.缩孔和缩松的存在会减小铸件的有效承载面积，并会引起应力集中，导致铸件的力学性能下降。
缩孔大而集中，更容易被发现，可以通过一定的工艺将其移出铸件体外，缩松小而分散，在铸件中或多或少都存在着，对于一般铸件来说，往往不把它作为一种缺陷来看，只有要求铸件的气密性高的时候才会防止。
4 液态合金充满型腔后，在冷却凝固过程中，若液态收缩和凝固收缩缩减的体积得不到补足，便会在铸件的最后凝固部位形成一些空洞，大而集中的空洞成为缩孔，小而分散的空洞称为缩松。
浇不足是沙型没有全部充满。
冷隔是铸造后的工件稍受一定力后就出现裂纹或断裂，在断口出现氧化夹杂物，或者没有融合到一起。
出气口目的是在浇铸的过程中使型腔内的气体排出，防止铸件产生气孔，也便于观察浇铸情况。
而冒口是为避免铸件出现缺陷而附加在铸件上方或侧面的补充部分。
逐层凝固过程中其断面上固相和液相由一条界线清楚地分开。
定向凝固中熔融合金沿着与热流相反的方向按照要求的结晶取向进行凝固。
5.定向凝固原则是在铸件可能出现缩孔的厚大部位安放冒口，并同时采用其他工艺措施，使铸件上远离冒口的部位到冒口之间建立一个逐渐递增的温度梯度，从而实现由远离冒口的部位像冒口方向顺序地凝固。
铸件相邻各部位或铸件各处凝固开始及结束的时间相同或相近，甚至是同时完成凝固过程，无先后的差异及明显的方向性，称作同时凝固。
材料成型技术基础知识点总结
材料成型技术基础知识点总结第一章铸造铸造是一种制造零件的方法，它将液态金属填充到型腔中，待其凝固冷却后，获得所需形状和尺寸的毛坯或零件。
填充铸型的过程称为充型，而液态合金充满型腔，形成轮廓清晰、形状和尺寸符合要求的优质铸件的能力被称为充型能力。
影响充型能力的因素包括金属液本身的流动能力（合金流动性）、浇注条件（浇注温度、充型压力）以及铸型条件（铸型蓄热能力、铸型温度、铸型中的气体、铸件结构）。
流动性是熔融金属的流动能力，是液态金属固有的属性。
影响合金流动性的因素包括合金种类（与合金的熔点、导热率、合金液的粘度等物理性能有关）、化学成份（纯金属和共晶成分的合金流动性最好）以及杂质和含气量（杂质增加粘度，流动性下降；含气量少，流动性好）。
金属的凝固方式包括逐层凝固方式、体积凝固方式或称“糊状凝固方式”以及中间凝固方式。
收缩是液态合金在凝固和冷却过程中，体积和尺寸减小的现象。
收缩能使铸件产生缩孔、缩松、裂纹、变形和内应力等缺陷。
合金的收缩可分为三个阶段：液态收缩、凝固收缩和固态收缩。
液态收缩和凝固收缩通常以体积收缩率表示，是铸件产生缩孔、缩松缺陷的基本原因。
合金的固态收缩通常用线收缩率来表示，是铸件产生内应力、裂纹和变形等缺陷的主要原因。
影响收缩的因素包括化学成分（碳素钢随含碳量增加，凝固收缩增加，而固态收缩略减）、浇注温度（浇注温度愈高，过热度愈大，合金的液态收缩增加）、铸件结构（铸型中的铸件冷却时，因形状和尺寸不同，各部分的冷却速度不同，结果对铸件收缩产生阻碍）以及铸型和型芯对铸件的收缩也产生机械阻力。
缩孔和缩松是铸件凝固结束后常常在某些部位出现孔洞，按照孔洞的大小和分布可分为缩孔和缩松。
缩孔的形成主要出现在金属在恒温或很窄温度范围内结晶，铸件壁呈逐层凝固方式的条件下。
缩松的形成主要出现在呈糊状凝固方式的合金中或断面较大的铸件壁中，是被树枝状晶体分隔开的液体区难以得到补缩所致。
合金的液态收缩和凝固收缩越大，浇注温度越高，铸件的壁越厚，缩孔的容积就越大。
材料成形技术基础
电子制造
材料成形技术在电子设备的封装和连接中起着重要 作用。
航空航天
艺术雕塑
材料成形技术用于制造航空航天部件和航天器结构。 材料成形技术被艺术家用于创作各种雕塑作品。
材料成形技术的挑战与发展趋势
1 高性能材料
随着科技的进步，材料成形技术需要适应高性能材料的特性和要求。
材料成形技术基础
材料成形技术是制造业中最常用的加工技术之一，它涉及到各种成形工艺、 成形材料以及成形工艺流程。
成形技术定义
成形技术是通过施加力或应用热量将原始材料转化为所需形状和尺寸的加工方法。
主要成形技术分类
1 压力成形技术
将材料置于模具中，并施加压力使其变形， 如冲压、铸造等。
2 热成形技术
2 节能环保
开发符合节能环保要求的成形工艺和材料，减少资源消耗和环境污染。
3 数字化制造
利用数字化技术实现材料成形过程的自动化和智能化。
3
成形操作
按照成形工艺要求进行操作，施加力或应用热量使材料变形。
常见的成形材料
金属
如铝、钢等，用于制造汽车零部件、电子设备等。
塑料
如聚乙烯、聚丙烯等，广泛用于塑料制品的生产。
陶瓷
如瓷器、陶器等，用于制作装饰品、器皿等。
复合材料
如碳纤维增强复合材料，用于制造航空航天部件。
材料成形技术的应用领域
汽车制造
通过加热材料使其变软或熔化，然后形成所 需形状，如热压、热挤压等。
3 凝固成形技术
通过材料凝固过程中的相变来实现成形，如 注射成型、凝胶成型等。
4 仿生如3D打印、 模具复制等。
成形工艺流程
1
工程材料成型与技术基础
工程材料成型与技术基础工程材料成型是指通过一定的工艺方法，将原材料加工成所需形状和尺寸的工程零部件或构件的过程。
在工程领域中，材料成型是非常重要的一环，它直接影响着工程产品的质量和性能。
而材料成型的技术基础则是支撑整个成型过程的关键，它包括了材料的性质、成型工艺、设备工具等方面的知识。
本文将从材料成型的基本概念、成型工艺和技术基础等方面进行探讨。
首先，我们来了解一下材料成型的基本概念。
材料成型是将原材料经过一系列的加工工艺，使其成为符合设计要求的零部件或构件的过程。
在这个过程中，原材料的物理性质和化学性质都会发生一定的改变，以满足产品的使用要求。
常见的材料成型工艺包括铸造、锻造、压力加工、焊接、切削加工等。
这些工艺都是通过不同的方式对材料进行加工，以满足产品的形状、尺寸和性能要求。
其次，材料成型的工艺对产品的质量和性能有着直接的影响。
在材料成型过程中，工艺参数的选择和控制是非常重要的。
比如在铸造工艺中，铸造温度、压力、冷却速度等参数都会直接影响铸件的组织结构和性能。
在锻造工艺中，锻造温度、变形量、变形速度等参数也会对锻件的性能产生重要影响。
因此，工程师需要对不同的材料成型工艺有着深入的了解，以确保产品能够满足设计要求。
除了工艺参数的选择和控制，材料成型还需要依靠一系列的设备工具来完成。
比如在铸造工艺中，需要使用熔炼炉、铸型、浇注设备等；在锻造工艺中，需要使用锻造机床、模具等。
这些设备工具的选择和使用也是影响成型质量的重要因素。
因此，工程师需要对不同的设备工具有着深入的了解，以确保成型过程能够顺利进行。
最后，材料成型的技术基础是支撑整个成型过程的关键。
它包括了材料的性质、成型工艺、设备工具等方面的知识。
对于材料的性质，工程师需要了解材料的力学性能、物理性能、化学性能等，以便选择合适的成型工艺和工艺参数。
对于成型工艺，工程师需要了解不同的成型工艺的原理、特点、优缺点等，以便选择合适的成型工艺。
对于设备工具，工程师需要了解不同设备工具的结构、工作原理、使用方法等，以便正确选择和使用设备工具。
材料成型技术基础知识点总结
材料成型技术基础知识点总结材料成型技术是指利用压力、温度和时间等因素，通过给予物质以一定的形状，以获得具备特定功能和要求的制品的一种技术方法。
材料成型技术在各个行业的制造过程中起着重要的作用。
下面将对材料成型技术的基础知识点进行总结。
1.材料成型的分类：材料成型可分为热成型和冷成型两类。
热成型是指在高温下进行的成型过程，包括热压、热拉伸、热挤压等。
冷成型是指在常温下进行的成型过程，包括冷弯、冷挤压、冷拔等。
2.材料成型的原理：材料成型的基本原理是通过对材料施加力和热量，使其发生塑性变形，进而得到所需形状和尺寸的制品。
材料成型的力学过程包括拉伸、挤压、弯曲、剪切等。
热量作用主要是为了降低材料的硬度，提高其变形能力。
3.材料成型工艺：材料成型的工艺包括模具设计、加工设备的选择与调试、成型过程的操作等。
模具是材料成型的关键工具，模具的设计要考虑到材料的特性、形状和尺寸的要求。
加工设备的选择与调试要根据材料的成型要求和加工量来确定。
成型过程的操作要严格控制力和热的加工参数，保证制品的质量。
4.材料成型的性能影响因素：材料成型的性能受到许多因素的影响，包括材料的物理和化学性质、成型工艺的参数、设备的性能等。
材料的性能对成型工艺的选择和制品的质量有着重要影响。
成型工艺的参数如温度、压力、速度等也会对成品的性能产生影响。
设备的性能如精度、刚度、压力等也会影响到成型的结果。
5.材料成型的应用：材料成型技术广泛应用于诸多领域，如汽车制造、航空航天、电子、建筑等。
汽车制造中的车身、发动机零部件等都需要经过冲压成型、挤压成型等工艺。
航空航天中的飞机壳体、涡轮叶片等也需要通过成型工艺进行制作。
电子产品中的外壳、散热器等也需要通过成型技术来获得所需的形状。
建筑领域中的钢结构、混凝土构件等亦需要经过成型工艺来生产。
综上所述，材料成型技术是制造过程中不可或缺的一部分。
通过了解材料成型的分类、原理、工艺、性能影响因素和应用，可以更好地理解和应用材料成型技术，提高制品的质量和生产效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
➢铸造工艺图绘制
零件的铸造工艺图的制定及铸件图举例(一) 首先应综合考虑浇注位置和分型面的确定，1 加工余量、2 起模 斜度，3 砂芯的部位，要画出砂芯的位置、形状和芯头。
上 下
收缩率 1%
Φ150 Φ70
全部 M15×4均布
Φ50 Φ100
110
第五章 铸件结构设计
第一节 铸件设计的内容
铸件结构设计指的是铸件结构应符合铸造生产要求，满足 铸造性能和铸造工艺对铸件结构的要求。
材料成型技术基础 2009总结
第一章 铸造成形工艺理论基础
第二节 合金的铸造性能 一、合金的充型能力
影响合金充型能力的主要因素？
1、合金的流动性
二、合金的收缩性
合金收缩会造成哪些铸造缺陷？
1. 合金的收缩概念
3. 铸件中的缩孔与缩松
⑵缩孔和缩松的防止
4. 铸造内应力及铸件的变形和裂纹
⑴内应力的形成
体积不变的假设假设+最小阻力定律 拔长时的锻造比为: Y拔＝S0/S, 镦粗时的锻造比为: Y镦＝H0/H.
第四节 影响塑性变形的因素 金属的锻造性能 — 衡量材料在经受压力加工时获得优质零
件难易程度的一个工艺性能。 衡量可锻性常用的指标。
第七章 锻压成形工艺
第一节 自由锻 二、自由锻工序 基本工序（轴类、盘类） 五、零件的自由锻结构工艺性
于上、下两个砂箱，造型简便
对称性铸件，如套、管、
阀类零件单件、小批生产
挖砂造型
模样为整体，但分型面不是平面， 分型面不是平面的铸件的 造型时手工挖去阻碍取模的型砂， 单件、小批生产
生产率低，技术水平高
三箱造型 活块造型
铸件两端截面尺寸比中间大，必须 主要用于手工造型，具有
有两个分型面
两个分型面的铸件的单件、
减小和消除铸造应力的途径
P15 .（2）、（4）、（6）
第二章 常用铸造合金及其熔炼
第二节 工业中常用的铸造合金及其熔炼 一、铸铁及其熔炼
1、铸铁的分类
根据铸铁中石墨形态的不同，灰口铸铁又可分 为哪几类？
影响石墨化程度的主要因素？
1．普通灰铸铁 ：简称灰铸铁，其石墨呈片状。
2．可锻铸铁： 其石墨呈团絮状。如图b所示。 3．球墨铸铁： 其石墨呈球状。如图c所示。 4．蠕墨铸铁 ： 其石墨呈蠕虫状。如图d所示。
a
b
c
d
第三章 金属的铸造形成工艺
本章学习目的与要求：
整模造型
掌握各种造型方法的原理、分三特模箱点造造与型型 用途；
能根据零件的结手构工形造状型、大挖小砂与造型生产类型正确选
择铸造方法
活块造型 刮板造型等
第一节 重力作用下的铸造成形压实式造型
一、砂型铸造
震机压实式造型
微震压实式造型
机器造型 高压式造型
铸件结构应尽可能使制模、造型、造芯、合箱和清理过程
简化，并为实现机械化生产创造条件。铸件结构设计的要考虑
如下问题：
铸件外形的设计
铸件内腔设计
铸件壁厚的设计
铸件壁（肋）间的的连接设计
第一节 铸件设计 的内容
一、铸件外形的设计
1 ．避免外部侧凹、凸起； 2 ．分型面应尽量为平直面； 3 ．凸台、筋条的设计应便于起模。
下
中
中
下
上
上
二、铸件内腔的设计
1 ．应尽量减少型芯的数量，避免不必要的型芯。 2 ．便于型芯的固定、排气和清理。
芯撑
三、铸件壁厚的设计
1 ．合理设计铸件壁厚 2 ．铸件壁厚应均匀、避免厚大截面
第六章 金属塑性成形的工艺理论基础
第一节 金属塑性成形的基本工艺 第三节 塑性变形理论及其假设 一、最小阻力定律 二、塑性变形前后体积不变的假设 成形时金属流动模型——
不限
表面质量 差
高
较高
最高
较高
较高
生产批量 不限 成批、大 大批大 大批大量 成批、 成批、大
量
量
大量
量
生产率 低、中 低、中 中、高 最高
中
中、高
应用
床身,机 刀具叶片 铝活塞
架箱体带 自行车零 水暖
轮
件
化油器仪 表喇叭
缸体缸 盖壳体 螺旋桨
铁管环套 辊轴承
第4章 铸造工艺设计
第一节铸造工艺方案的确定 一、 浇注位置及分形面的选择 第二节 铸造工艺参数的确定 第四节铸造工艺方案及工艺图示例
自由锻件横截面若有急剧变化或 形状较复杂时，应设计成有几个 简单件构成的组合体，再焊接 或机械连接方法连接。
第二节 锻模模膛及其功用
锤上模锻用的锻模模膛根据功用的不同，可分为：
模膛
模锻模膛 制坯模膛
终锻模膛 预锻模膛
拔长模膛 滚压模膛 弯曲模膛 切断模膛
一、模锻模膛 2. 终锻模膛
飞边槽、冲孔连皮
空气冲击式造型
射压式造型
抛砂式造型
铸件形体组合-造型方法选定
表2-2 常用手工造型方法的特点及应用
造型方法
主要特点
适用范围
整模造型 整体模，平面分型面，型腔在一个 最大截面位于一端并为平
砂箱内；造型简单，铸件精度表面 面的简单铸件的单件、小
质量较好
批生产
分模造型
模样沿最大截面分为两半，型腔位 最大截面在中部，一般为
二、制坯模膛 制坯模膛种类及作用
第八章 板料的冲压工艺
第一节 分离工序 一、 落料及冲孔 第二节 成形工序 一、 拉深 2. 拉深中常见的废品及防止措施 （1） 拉裂 拉伸系数 防止拉裂的措施。 第四节 冲压工艺的制定过程 二、 拟订冲压工艺方案
第十章 熔焊工艺
第一节 熔焊原理及过程 二、熔化焊的三要素 第三节 焊接变形与焊接应力 三、减少和防止焊接应力与变形的措施 第六节 熔焊方法及工艺 一、手弧焊 2. 手弧焊的工艺 （1）直流手弧焊
小批生产
对铸件上妨碍起模的小部分做成活 用于妨碍起模部分的铸件 动部分。起模时先取出主体部分， 的单件、小批生产 再取出活动部分
➢特种铸造 三、金属型铸造 金属型铸造的特点和适用范围 四、熔模铸造(失蜡铸造） 熔模铸造的特点和适用范围 五、气化模铸造 气化模铸造的特点和适用范围
第二节 外力作用下的铸造成形
一、 离心铸造 离心铸造的特点和适用范围 二、 压力铸造 压力铸造的特点和适用范围
铸造方法的选择
砂型铸造 熔模铸造 金属型 压力铸造 铸造
低压铸 造
离心铸造
适用金属 任意 铸钢为主 有色合 铝、锌合 有色合 铸铁、铜 金为主 金等 金为主 合金
铸件大小 任意
<25Kg 中小为 主
<10Kg
中小为 主
五、零件的自由锻结构工艺性
锻造具有锥体或斜面结构的锻件，需制造专用工具，锻件成形 也比较困难
避免锥体和斜面结构
圆柱面与圆柱面相交，锻件成形十分困难。 平面相交，消除了空间曲线，使锻造成形容易
几何体间的交接处 不应形成空间曲线
零件的自由锻结构工艺性
自由锻件上不应设计出加强筋、 凸台、工字形截面或空间曲线形表面
