atx主板电源接口详解
电源是主机的心脏，为电脑的稳定工作源源不断提供能量。是不是大家以为木头又要推荐电源了，哈哈，今天我们不谈产品，主要聊一下每个电源上都具有的输出导线。对于不同定位的电源，它的输出导线的数量有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。健全的PC电源中都具备这9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。
黄色：＋12V
黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
蓝色：－12V
-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色：＋5V
＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。它的电源质量的好坏，直接关系着计算机的系统稳定性。
白色：－5V
目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
橙色：＋3.3V
这是ATX电源专门设置的，为内存提供电源。最新的24pin主接口电源中，着重加强了+3.3V供电。该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。使用+2.5V DDR内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。
紫色：＋5VSB（+5V待机电源）
ATX电源通过PIN9向主板提供＋5V 720MA的电源，这个电源为WOL(Wake-up On Lan)和开机电路，USB接口等电路提供电源。如果你不使用网络唤醒等功能时，请将此类功能关闭，跳线去除，可以避免这些设备从+5VSB供电端分取电流。这路输出的供电质量，直接影响到了电脑待机是的功耗，与我们的电费直接挂钩。
绿色：P－ON（电源开关端）
通过电平来控制电源的开启。当该端口的信号电平大于1.8V时，主电源为关；如果信号电平为低于1.8V时，主电源为开。使用万用表测试该脚的输出信号电平，一般为4V左右。因为该脚输出的电压为信号电平。这里介绍一个初步判断电源好坏的土办法：使用金属丝短接绿色端口和任意一条黑色端口，如果电源无反应，表示该电源损坏。现在的电源很多加入了保护电路，短接电源后判断没有额外负载，会自动关闭。因此大家需要仔细观察电源一瞬间的启动。
灰色：P－OK（电源信号线）
一般情况下，灰色线P-OK的输出如果在2V以上，那么这个电源就可以正常使用；如果P-OK的输出在1V以下时，这个电源将不能保证系统的正常工作，必须被更换。这也是判断电源寿命及是否合格的主要手段之一。
认识导线种类作用是DIY玩家的必修课，是菜鸟用户晋级的必经之路，大家掌握了电源导线种类可以更清晰的认识电源的输出规格，方便大家选购电源和排除故障
红色：代表+5V电源线（主板、硬盘、光驱等硬件上的芯片工作电压）。
黄色：代表+12V电源线（硬盘、光驱、风扇等硬件上的工作电压，和-12V同时向串口提供EIA电源）。
橙色：代表+3.3V电源线（直接向DIMM、AGP插槽供电）。
灰色：代表P.G信号线（电源状态信息线，它是其他电源线通过一定电路计算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可以开机无信号说明有故障主板自动监测）。
蓝色：代表-12V电源线（向串口提供EIA电源）。
白色：代表-5V电源线（软驱锁相式数据分离电路）。
紫色：代表+5V StandBy电源线（关机后为主板的一小部分电路提供动力，以检测各种开机命令).
绿色：代表PS-ON信号线（主板电源开／关的信号线，未接通时有一定电压）
黑色：系统电路的地线
1脚橙色+3.3V 主要给南桥、北桥、内存和部分CPU外核电压供电。
2脚橙色+3.3V
3脚黑色GND(地线)
4脚红色+5V 主要给CPU、复位电路、USB接口、鼠标键盘接口、南北桥和二级供电电路供电
5脚黑色GND(地线)
6脚红色+5V
7脚黑色GND(地线)
8脚灰色+5V(PG信号) POWER GOOD 电源好信号,用在复位电路中.
9脚紫色+5V(SB)待机电压外部电源没切断情况下,主机没开机此电压依然存在,主要供主板开机电路中部分芯片使用,完成计算机远程呼唤功能,鼠标键盘如用此针脚供电,在主机关闭后,鼠标键盘灯依然亮.
10脚黄色+12V 主要给CPU、场效应管、风扇供电。
11脚橙色+3.3V
12脚蓝色-12V 主要给串口管理芯片供电。
13脚黑色GND(地线)
14脚绿线+5V(PS-ON开机控制线) ATX电源没工作时，此脚为+5V，通过开机电路或短接地线后此电压被拉低为0V，ATX电源开始工作
15脚黑色GND(地线)
16脚黑色GND(地线)
17脚黑色GND(地线)
18脚白色-5V 主要给ISA插槽供电，现在主板已取消ISA插槽，所以现在A TX电源此脚处为空针。
19脚红色+5V
20脚红色+5V
ATX电源工作原理：
ATX电源第14脚绿线是控制ATX电源的开关，当此脚为低电压（小于1V）时，A TX电源就被激活，相应脚输出正负5V、正负12V和3.3V电压，开始向主板设备供电；当PS-ON为高电压时（大于4.5V）时，A TX电源停止输出电压（除紫色+5V待机）。另外，P4主板
另外提供一个4针的辅助供电接口，专为CPU提供+12V供电，在卡位那边二脚为黄色+12V线，后边二脚为黑色地线。
电脑主板供电原理图文详解
文章导读：如果我们想掌握主板质量就必须深入了解主板供电电路，它负责电源电压——即+ 12v -并转化为CPU所需的适当电压，内存，芯片和其他电路的供给。接下来，我们将更深入了解供电模块，如何鉴别该电路，它是如何工作的，最常见的元件以及如何确定优质部件。
如果我们想掌握主板质量就必须深入了解主板供电电路，它负责电源电压——即+ 12v -并转化为CPU所需的适当电压，内存，芯片和其他电路的供给。接下来，寻修网https://www.360docs.net/doc/342230341.html,/将引领大家更深入了解供电模块，如何鉴别该电路，它是如何工作的，最常见的元件以及如何确定优质部件。
寻修网https://www.360docs.net/doc/342230341.html,/相关阅读：
DIYer必读-图文详解电脑主板CPU供电电路原理
电脑维修基础之主板CPU供电电路原理图
想了解整个主板的质量和使用寿命，判断供电模块的质量是最好的途径之一。一个好的供电模块输出将不会有任何的电压波动或杂波，其提供了CPU和其它部件干净和平稳的电压。一个差的供电模块可以导致电压波动及杂波，乃致故障如电脑重启、死机、声名狼藉的的蓝屏。如果该电路采用劣质的铝电解电容，它们将泄漏，鼓胀甚至爆炸。其在主板电路中往往是易损件。而一个高质量供电模块电路可以确保你有一个稳定的系统，经久耐用。
供电电路很容易识别。因为它是唯一采用电感(线圈)的主板电路，电感附近一般就能找到供电模块。通常供电模块环绕在CPU四周；不过你会发现一些电感散布在主板上，通常靠近内存和临近南桥芯片，同样的他们为这些组件提供所需电压。
图1：供电模块的电路
解释工作原理前，先让让你熟悉供电模块的主要部件。
1.认识一下主要元件
供电模块的主要元件，前面已提到的，1电感（可以由两种材料组成，铁芯或铁素体）、2.晶体管、3.电容(好的主板将提供耐久的铝电解电容)。
晶体管供电模块电路用称为MOSFET(金属氧化物半导体场效应晶体管) 的技术所制造，人们简称为“MOSFET”。有些主板来用被动冷却–散热器以冷却“MOSFET”。还有另一个非常重要的元件称为“PWM”控制器，以及同样设计精良细小的“MOSFET driver”。接下来将解释他们的功用。
图2：供电模块的特写
图3：主板上的被动冷却方式：散热器
2.现在让我们深入介绍每个元件
如前所述，你可以找到两种用于供电模块的电感：铁芯或铁素体。相对于铁芯电感，铁素体电感功率损耗更低：据技嘉称低了25%（技嘉在主板界的权威地位可见一斑，后面还会提到），较低的电磁干扰和更好的抗锈性。两者之间很容易区分：铁芯电感通常是“开放”的，你可以看到里面有一个厚实的铜制线圈；而铁氧体电感是“闭
合”的，通常上面有一个字母R打头的标志。在图四、图五可比较出他们之间的差别。但是铁氧体电感也有一个例外，其大又圆而且是“开放”的，如图6。这种铁氧体扼
流圈是很容易识别的，因为它的铁芯是横置的。
供电模块中还有一种概念称之为“相位”。是不是有点糊涂，别担心，我们将详细解释。
图四：铁电感
图五：铁氧体电感
图六：铁氧体电感的特例
2.现在让我们深入介绍每个元件（续）
尽管所有主板供电模块都使用MOSFET，但其中有好有坏。好的MOSFET的开关电阻较低–该参数称之为“DPS”，发热量少(相对于传统MOSFET少16%的热量，又是技嘉所言)，体积小于传统MOSFET。有一个简单的方法来区分两，传统的MOSFET有三条引脚，中心的引脚通常被低断而悬空，低阻的MOSFET有四个或更多的引脚且都焊接到主板上。比较图7号和图8你可以看到两者的区别。
供电模块一般每相位有两个MOSFET。而便宜的主板只使用一个加强的MOSFET，也有每相位使用三个MOSFET的。因此计算相位数量最好的办法是通过数电感，而不是数MOSFET。
图7：传统的MOSFET
图8：低阻MOSFET
用于供电模块电路的电容可以分为传统的电解质类型电容或固态铝电容，我们已经展示了他们之间的差异，对照图2。固态铝电容比普通的要好，因为它们不易膨胀或泄漏。如果你的主板为正规厂商生产（暗指山寨货，老外也知道？），你应该会发现他们的制造商。日产电容的传统就是防鼓胀、泄漏、爆炸（三防？小日本的东西名声在外啊）。我们已经发表了一份详细的讲解如何鉴别日产电容(国内假货太多，我脸上挂不住了。。。)
每个电压输出是通过一个集成电路称为PWM控制器控制的。如为为中央处理器、记忆、芯片组等(PWM控制器能控制两个独立的电压输出)。如果你环顾整个CPU插座，你应该能够找到给CPU供电的PWM控制器，见图2和图9。
图9WM控制器
最后，我们有一个较小的集成电路称为MOSFET driver。供电模块将用一MOSFET驱动每相位，所以每个driver驱动两个MOSFET。便宜主板会以附加的MOSFET替代driver，所以这种设计的主板，每相位有三个MOSFET，不像往常一样有两个。
图10：MOSFET driver
3.相位
供电模块的电源电路的工作中有几个平行提供相同的输出电压-特别的指CPU电压。然而，他们在不同一时间工作，因此命名为“相位”。我们将详细地解释一下其如何工作，所以不要害怕（老外挺可爱）。就像很多厂商和爱好者讨论主板的供电相数问题，我们希望引申这一主题。
咱们以CPU供电模块为例。如果该电路具有两个相位，每个相位将操作50%的时间以产生CPU电压。如果这种相同的电路是由三个相位，每个相位将工作33.3%时间；
四个相位，每个相位将会占25%。有六个相位，每个相位将工作16.6%的时间。以此类推。
供电模块电路有更多的相位有几个优点。最明显的是，这时MOSFET负载更低，延长了使用寿命，同时降低这些部件工作温度。另一个好处是，多相位通常的输出电压更稳定和较少紊压。
添加更多的相位需要增加更多的部件，它会增加主板成本。廉价的主板则尽量减少相位。
非常重要的是，当厂商说主板有六相供电时，是指CPU供电模块。
每一个电压相位使用一个电感，两个或三个MOSFET，一个或多个电解电容和一个MOSFET driver-低端主板里这最后的组件可以被MOSFET所替代。正如你所看到的，组件的数量不会一成不变。目前唯一最好的计算相数方法是数电感。例如，在图11（图表1和2)有三个相位。
图11：相位
但有一个例外。有一些主板芯片组、存储器的供电电感位于CPU附近，单纯依靠数电感来判断供电相数就不准了。下图：虽然看上去有四相，但它是三相的，就像仅有的三个相位被用来产生CPU电压;在这主板第四相位是用来产生内存的电压。我们要教你如何在一秒内得到准确的相位数。
图12：主板和三个相位，而不是你假定的四相
在主板背面的四个电感中一个较远的电感应该被忽略。在图11你能看到主板CPU供电模块中的电感是同极的… 因为同相内所有电感产生相同电平，只有连接在一起的应该被计算。这可以通过敷铜面看出。在图13我们展示了电感被焊在一起。图12中正如你所看到的，只有三个电感连接到一起，第四个电感去向内存插槽。
电脑主板接口图解说明
电脑主板接口图解说明 一、认识主板供电接口图解安装详细过程 在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有24针与20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN。不论采用24PIN和20PIN，其插法都是一样的。 主板上24PIN的供电接口 主板上20PIN的供电接口
电源上为主板供电的24PIN接口 为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。 二、认识CPU供电接口图解安装详细过程 为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如下图：
主板上提供给CPU单独供电的12V四针供电接口
电源上提供给CPU供电的4针、6针与8针的接口 安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。 三、认识SATA串口图解SATA设备的安装 SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。接下来认识一下主板上的SATA接口。
以上两幅图片便是主板上提供的SATA接口，也许有些朋友会问，两块主板上的SATA 口“模样”不太相同。大家仔细观察会发现，在下面的那张图中，SATA接口的四周设计了一圈保护层，这样对接口起到了很好的保护作用，在一起大品牌的主板上一般会采用这样的设计。
电脑AT电源接口定义详解
电脑A T电源接口定义详 解 Final revision by standardization team on December 10, 2020.
电脑ATX电源接口定义详解 红线框起来的是新24P增加的接口 面对安全扣，左4（COM）——右4短接（PS_ON#），开启电源（空载）。 电源输出导线有这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。健全的PC电源中都具备这9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。 黄色：＋12V 黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。 +12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。+12V的电压输出不正常时，常会造成硬
盘、光驱、软驱的读盘性能不稳定。当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。 蓝色：－12V -12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。 红色：＋5V ＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。只是在最新的Intel ATX12V 版本加强了+5V的供电能力，加强双核CPU的供电。它的电源质量的好坏，直接关系着计算机的系统稳定性。 白色：－5V 目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。 橙色：＋
电脑主板接口图解
主板内存插槽、扩展插槽及磁盘接口： DDR2内存插槽 DDR3内存插槽 内存规范也在不断升级，从早期的SDRAM到DDR SDRAM，发展到现在的DDR2与DDR3，每次升级接口都会有所改变，当然这种改变在外型上不容易发现，如上图第一副为DDR2，第二幅为DDR3，在外观上的区别主要是防呆接口的位置，很明显，DDR2与DDR3是不能兼容的，因为根本就插不下。内存槽有不同的颜色区分，如果要组建双通道，您必须使用同样颜色的内存插槽。
目前，DDR3正在逐渐替代DDR2的主流地位，在这新旧接替的时候，有一些主板厂商也推出了Combo主板，兼有DDR2和DDR3插槽。 主板的扩展接口，上图中蓝色的为PCI-E X16接口，目前主流的显卡都使用该接口。白色长槽为传统的PCI接口，也是一个非常经典的接口了，拥有10多年的历史，接如电视卡之类的各种各样的设备。最短的接口为PCI-E X1接口，对于普通用户来说，基于该接口的设备还不多，常见的有外置声卡。
有些主板还会提供迷你PCI-E接口，用于接无线网卡等设备 SATA2与IDE接口
横向设计的IDE接口，只是为了方便理线和插拔 SATA与IDE是存储器接口，也就是传统的硬盘与光驱的接口。现在主流的Intel主板都不提供原生的IDE接口支持，但主板厂商为照顾老用户，通过第三方芯片提供支持。新装机的用户不必考虑IDE设备了，硬盘与光驱都有SATA版本，能提供更高的性能。 SATA3接口 SATA已经成为主流的接口，取代了传统的IDE，目前主流的规范还是SATA 3.0Gb/s，但已有很多高端主板开始提供最新的SATA3接口，速度达到6.0Gb/s。如上图，SATA3接口用白色与SATA2接口区分。 主板其他内部接口介绍：

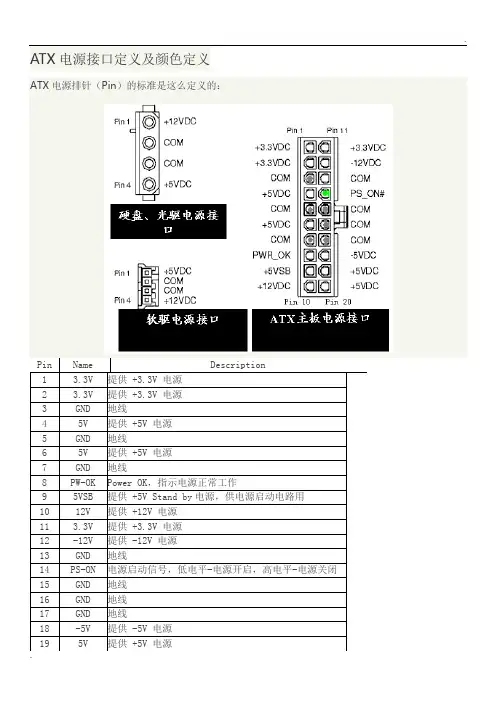

ATX电源接口定义及颜色定义
ATX电源接口定义及颜色定义2009-09-24 10:50:26| ATX电源信号定义如下： 也许很多人都用过所谓“易驱线”吧？它可以把IDE口转换成USB接口，这样就可以用电脑上的USB口插普通硬盘用了。“易驱线”是需要独立电源的，可是几乎所有“易驱线”的原配电源几乎都有个问题：很不稳定。电压不足导致硬盘中途停工是常事儿，伤害硬盘不说，最关键的是经常造成重要数据遗失，所以平时都是提心吊胆地用“易驱线”的，而在电脑里的硬盘就没出现过这种事。那何不用我那废弃的电脑电源来给硬盘供电呢？ 其实很简单，只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。ATX电源排针（Pin）的标准是这么定义的：
可见，14号针（Pin 14 PS-ON）就是控制电源开启关闭的。你也许有疑问就单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与 GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。 现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以了。 自从1998年1月公布了ATX2.01电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出
电脑电源线解释
2010-04-20 15:16 PC机电源线定义（颜色） 电源是主机的心脏，为电脑的稳定工作源源不断提供能量。是不是大家以为木头又要推荐电源了，哈哈，今 天我们不谈产品，主要聊一下每个电源上都具有的输出导线。对于不同定位的电源，它的输出导线的数量有 所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。健全的PC电源中都具备 这9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大 家详细的讲解一下。 黄色：＋12V 黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源 里举足轻重。 +12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA 插槽提供工作电压和串口设备 等电路逻辑信号电平。+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。当电压偏 低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。偏高时 ，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。目前，如果+12V供电 短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。 蓝色：－12V -12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造 成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。 红色：＋5V ＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA 等集成电路的工作电压，是电脑 中主要的工作电源。目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。只是在
主板常见USB前置接口针脚定义汇总
市面上常见的USB接口的布线结构 这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。当我们维修此类机器时，如何判断其接法呢？ 现在，把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。(说明：■代表有插针，□代表有针位但无插针。) 1、六针双排 这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。其电源正和电源负为两个前置USB接口共用，因此前置的两个USB接口需要6根线与主板连接，布线如下表所示。 DATA1+ ■■DATA2- DATA1－■■DATA2+ VCC ■■GND 2、八针双排 这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的 P4VXMS(REV：1.0)主板等。该主板还提供了标准的九针接法，这种作是为了方便DIY在组装电脑时连接容易。 VCC ■■GND DATA－■□NUL DATA＋■■DATA＋ NUL □■DATA－ GND ■■VCC 微星MS-5156主板采用的前置USB接口是八针互反接法。虽然该主板使用的是Intel 430TX 芯片组，但首先提供了当时并不多见的USB1.0标准接口两个，只不过需要使用单独的引线外接。由于该主板的USB供电采用了限流保护技术，所以即使我们把USB的供电线接反，也不会导致主板无法启或烧毁USB设备的情况产生。 VCC ■■GND
主板供电接口安装详细过程(图解)
一、认识主板供电接口图解安装详细过程 在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有24针与 20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN。不论采用24PIN和20PIN，其插法都是一样的。 主板上24PIN的供电接口
主板上20PIN的供电接口 电源上为主板供电的24PIN接口 为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。
二、认识CPU供电接口图解安装详细过程 为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如下图： 主板上提供给CPU单独供电的12V四针供电接口
电源上提供给CPU供电的4针、6针与8针的接口 安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。 三、认识SATA串口图解SATA设备的安装
SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。接下来认识一下主板上的SATA接口。 以上两幅图片便是主板上提供的SATA接口，也许有些朋友会问，两块主板上的SATA口“模样”不太相同。大家仔细观察会发现，在下面的那张图中，
主板电源接口详解(图解)
计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。楼上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。 主板电源接口图解 20-PIN ATX主板电源接口 4-PIN“D”型电源接口
主板20针电源插口及电压： 在主板上看: 编号输出电压编号输出电压 1 3.3V 11 3.3V 2 3.3V 12 -12V 3地 13地 4 5V 14 PS-ON 5地 15地 6 5V 16地 7地 17地 8 PW+OK 18 -5V 9 5V-SB 19 5V 10 12V 20 5V
在电源上看 编号输出电压编号输出电压 20 5V 10 12V 19 5V 9 5V-SB 18 -5V 8 PW+OK 17地 7地 16地 6 5V 15地 5地 14 PS-ON 4 5V 13地 3地 12 -12V 2 3.3V 11 3.3V 1 3.3V 可用万用电表分别测量 另附：24 PIN ATX电源电压对照表
百度有人说CPU供电4P接口可以和20P接口一起接在24P主板接口上，本人没试过，但根据理论试不可以的，如果你相信的话可以试试，后果是很严重的…… ATX电源几组输出电压的用途 +3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。而在AT/PSII电源上没有这一路输出。以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU 的电压降到了3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存等电路。 +5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。 +12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路。所以P4结构的电源+12V输出较大，P4结构电源也称为ATX12V。 -12V：主要用于某些串口电路，其放大电路需要用到+12V和-12V，通常输出小于1A.。 -5V：在较早的PC中用于软驱控制器及某些ISA总线板卡电路，通常输出电流小于1A.。在许多新系统中已经不再使用-5V电压，
史上最全面主板接口图解多篇
1.前言 主板作为电脑的主体部分，提供着多种接口与各部件进行连接工作，而随着科技的不断发展，主板上的各种接口与规范也在不断升级、不断更新换代。其中比较典型的就是CPU接口，Intel方面，有奔腾、酷睿2系列的LGA 775，酷睿i7的LGA 1366接口，i5、i3的LGA 1156；AMD方面也从AM2升级到了AM2+以及AM3接口。其他如内存也从DDR升级到最新的DDR3，CPU供电接口也从4PIN 扩展到8PIN等。面对主板上如此多的接口，你都知道它们的用途吗？ 如此繁多的接口，你全都认识吗？ 在本文中，我们将对主流主板上的各种接口进行介绍，使用户能清楚、明白主板上各种接口的作用。 1、CPU接口 首先是CPU接口部分，目前PC上只有Intel和AMD两个公司生产的CPU，它们采用了不同的接口，而且同品牌CPU也有不同的接口类型。 Intel： Intel的CPU采用的是LGA 775、LGA 1366和LGA 1156这三种接口。除了酷睿i7系列采用的是LGA 1366接口，酷睿i5和i3采用的是LGA 1156，市面上其他型号的CPU都是采用LGA 775接口，可以说LGA 775仍是主流，各种接口都不兼容。在安装CPU时，注意CPU上的一个角上有箭头，把该箭头对着图中黄色圆圈的方向装即可。
Intel的LGA 775接口 Intel LGA 1366和LGA 1156接口 AMD： 2009年2月中，AMD发布了采用Socket AM3接口封装的Phenom II CPU和AM3接口的主板，而AM3接口相比AM2+接口最大的改进是同时提供DDR2和DDR3内存的支持。换句话说，以后推出的AM3接口CPU均兼容现有的AM2+平台，通过刷写最新主板BIOS，即可用在当前主流的AM2+主板（如AMD 770、780G、790GX/FX等）上，而用户也不必担心升级问题。
电脑电源接口详解(图解)
电脑主板电源接口图解 计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。 主板电源接口图解 20-PIN ATX主板电源接口 4-PIN“D”型电源接口
主板20针电源插口及电压：在主板上看： 编号输出电压编号输出电压 1 3.3V 11 3.3V 2 3.3V 12 -12V 3 地13 地 4 5V 14 PS-ON 5 地15 地 6 5V 16 地 7 地17 地 8 PW+OK 18 -5V 9 5V-SB 19 5V 10 12V 20 5V 在电源上看： 编号输出电压编号输出电压20 5V 10 12V
19 5V 9 5V-SB 18 -5V 8 PW+OK 17 地7 地 16 地 6 5V 15 地 5 地 14 PS-ON 4 5V 13 地 3 地 12 -12V 2 3.3V 11 3.3V 1 3.3V 可用万用电表分别测量。 另附：24 PIN ATX电源电压对照表 X电源几组输出电压的用途 +3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。而在AT/PSII电源上没有这一路输出。以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU的电压降到了 3.3V
电源接口定义
随着显卡功耗的增加，主板的插槽已经无法满足显卡供电的需求了。这时，显卡需要额外辅助供电才能稳定运行。供电接口也有多种不同的形式：D型4PIN接口、6PIN接口、8PIN 接口、双6PIN接口、8+6PIN接口和双8PIN接口。 先看PCIE 8PIN接口（不是CPU辅助供电的EPS 8PIN接口，两者的形状、定义、提供 的功率都不一样）。
上图中，3个黄圈标出的接线对应的是+12V线，其它未标注的都是接地线。 官方对8针接口能提供的电流和功耗也做了规定： 其中规定3条+12V线，每条提供的最大电流是 4.167A，能够提供的总功率是12×4.167×3=150W。 以上对于8PIN接口的介绍并没有什么值得奇怪的地方，不过如果结合下面的6PIN接口定义来看，就有点意思了。
上图中黄圈标注的1和3号接线是+12V线，红圈标注的2号接线可能是+12V线，也可能是空的（未接线）。
对于PCIE 6PIN接口提供的功率，官方也有明确的说明： 上面表中给出的说明是以2号接线为+12V为前提的，2号接线为空的电流和功率说明我没找到……表中规定3条+12V线，每条提供的最大电流是2.083A，能够提供的总功率是12×2.083×3=75W。 现在问题就产生了：如果6PIN接口的2号接线是+12V线（非空），这样一来它与PCIE 8PIN接口的供电线就只差2条接地线了（8PIN接口的4号和8号接线），总所周知接地线是不提供功率的，那么两者官方标注的供电能力为什么会相差一倍？是PCIE 6PIN的供电能力不止75W？或是PCIE 8PIN的供电能力不足150W？还是另有原因呢？ 另外，现在很多显卡用的是双6PIN，而不用单8PIN，按理官方的数据看，这两个的供电能力是一样的，那么为什么不采用单8PIN呢？ 对于“PCIE 8PIN的供电能力不足150W”这个怀疑，通过最近的一款显卡——GTX590——我觉得可以基本排除：GTX590采用双8PIN供电（提供150X2=300W），加上插槽的供电（75W），它的功耗最高不超过375W，官方说GTX590的功耗是365W，只比这个供电上限略低，如果8PIN 接口不能提供150W的功率，这张卡不超频都不能跑满载，所以我认为PCIE 8PIN供电是能提供150W功率的。
电脑组装之接口线(图解)
在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有24针与 20针两种，在中高端的主板上，一般都采用2 4PIN的主板供电接口设计，低端的产品一般为20PIN。不论采用24PIN和20PIN，其插法都是一样的。 主板上24PIN的供电接口 主板上20PIN的供电接口
电源上为主板供电的24PIN接口 为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起.
二、认识CPU供电接口图解安装详细过程 为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如图： 主板上提供给CPU单独供电的12V四针供电接口
电源上提供给CPU供电的4针、6针与8针的接口 安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。
三、认识SATA串口图解SATA设备的安装 SATA串口由于具备更高的传输速度渐渐替代PATA（IDE）并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。接下来认识一下主板上的SATA接口。这图片跟下面这图片便是主板上提供的SA TA接口，也许有些朋友会问，两块主板上的SATA口“模样”不太相同。 大家仔细观察会发现，在下面的那图中，SATA接口的四周设计了一圈保护层，这样对接口起到了很好的保护作用，在一起大品牌的主板上一般会采用这样的设计。
台式电脑主板接口说明附详细图解
电脑主板接口 1.前言 主板作为电脑的主体部分，提供着多种接口与各部件进行连接工作，而随着科技的不断发展，主板上的各种接口与规范也在不断升级、不断更新换代。其中比较典型的就是CPU接口，Intel方面，有奔腾、酷睿2系列的LGA 775，酷睿i7的LGA 1366接口，i5、i3的LGA 1156；AMD方面也从AM2升级到了AM2+以及AM3接口。其他如内存也从DDR升级到最新的DDR3，CPU供电接口也从4PIN扩展到8PIN等。面对主板上如此多的接口，你都知道它们的用途吗？ 如此繁多的接口，你全都认识吗？ 在本文中，我们将对主流主板上的各种接口进行介绍，使用户能清楚、明白主板上各种接口的作用。 1、CPU接口 首先是CPU接口部分，目前PC上只有Intel和AMD两个公司生产的CPU，它们采用了不同的接口，而且同品牌CPU 也有不同的接口类型。 Intel：
Intel的LGA 775接口
IntelLGA 1366和LGA 1156接口 Intel的CPU采用的是LGA 775、LGA 1366和LGA 1156这三种接口。除了酷睿i7系列采用的是LGA 1366接口，酷睿i5和i3采用的是LGA 1156，市面上其他型号的CPU都是采用LGA 775接口，可以说LGA 775仍是主流，各种接口都不兼容。在安装CPU时，注意CPU上的一个角上有箭头，把该箭头对着图中黄色圆圈的方向装即可。 AMD： 2009年2月中，AMD发布了采用Socket AM3接口封装的Phenom II CPU和AM3接口的主板，而AM3接口相比AM2+接口最大的改进是同时提供DDR2和DDR3内存的支持。换句话说，以后推出的AM3接口CPU均兼容现有的AM2+平台，通过刷写最新主板BIOS，即可用在当前主流的AM2+主板（如AMD 770、780G、790GX/FX等）上，而用户也不必担心升级问题。
24针电脑电源各针脚的定义
24针电脑电源各针脚的定义 电源是主机的心脏，为电脑的稳定工作源源不断提供能量。是不是大家以为木头又要推荐电源了，哈哈，今天我们不谈产品，主要聊一下每个电源上都具有的输出导线。对于不同定位的电源，它的输出导线的数量有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。健全的PC电源中都具备这9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。 黄色：＋12V 黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。 +12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。 蓝色：－12V -12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色：＋5V ＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。它的电源质量的好坏，直接关系着计算机的系统稳定性。 白色：－5V 目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。 橙色：＋3.3V 这是ATX电源专门设置的，为内存提供电源。最新的24pin主接口电源中，着重加强了+3.3V供电。该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。使用+2.5V DDR 内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。 紫色：＋5VSB（+5V待机电源） ATX电源通过PIN9向主板提供＋5V 720MA的电源，这个电源为WOL(Wake-up On Lan)和开机电路，USB接口等电路提供电源。如果你不使用网络唤醒等功能时，请将此类功能关闭，跳线去除，可以避免这些设备从+5VSB供电端分取电流。这路输出的供电质量，直接影响到了电脑待机是的功耗，与我们的电费直接挂钩。 绿色：P－ON（电源开关端） 通过电平来控制电源的开启。当该端口的信号电平大于1.8V时，主电源为关；如果信号电平为低于1.8V时，主电源为开。使用万用表测试该脚的输出信号电平，一般为4V左右。因为该脚输出的电压为信号电平。这里介绍一个初步判断电源好坏的土办法：使用金属丝短接绿色端口和任意一条黑色端口，如果电源无反应，表示该电源损坏。现在的电源很多加入了保护电路，短接电源后判断没有额外负载，会自动关闭。因此大家需要仔细观察电源一瞬间的启动。 灰色：P－OK（电源信号线） 一般情况下，灰色线P-OK的输出如果在2V以上，那么这个电源就可以正常使用；如果P-OK的输出在1V以下时，这个电源将不能保证系统的正常工作，必须被更换。这也是判断电源寿命及是否合格的主要手段之一。 认识导线种类作用是DIY玩家的必修课，是菜鸟用户晋级的必经之路，大家掌握了电源导线种类可以更清晰的认识电源的输出规格，方便大家选购电源和排除故障。
图解电脑主板各个部位及安装
图解电脑主板各个部位及安装 一、主板图解一块主板主要由线路板和它上面的各种元器件组成 --------------------------------------------------------------- 1.线路板 PCB印制电路板是所有电脑板卡所不可或缺的东东。它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。而一些要求较高的主板的线路板可达到6-8层或更多。 主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。 接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。在开始电镀之前，必须先清掉孔内的杂物。这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。清除与电镀动作都会在化学过程中完成。接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。此外，如果有金属连接部位，这时“金
24针电源各针脚定义(精)
24针电源各个针脚的定义： 我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。 i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU 和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。 －主电源 仍然采用双排列电源，不过，从20针（2*10）升级到24针（2*12）主电源，就像服务器上的双CPU主板。当然，只要你的电源功率足够，我们仍可使用传统的20针电源，但会缺少辅助电源输出功能，某些电源接口会失去作用。使用20针电源还要注意一个问题，必须把电源插在接第一针上，11、12、23、24针不要连接。 24针电源针脚定义： 1、+3.3V； 2、+3.3V； 3、地线； 4、+5V； 5、地线； 6、+5V； 7、地线； 8、PWRGD（供电良好）； 9、+5V（待机）； 10、+12V； 11、+12V； 12、2*12连接器侦察； 13、+3.3V； 14、-12V； 15、地线； 16、PS-ON#（电源供应远程开关）； 17、地线； 18、地线； 19、地线； 20、无连接； 21、+5V； 22、+5V； 23、+5V； 24、地线
1、+3.3V； 2、+3.3V； 3、地线； 4、+5V； 5、地线； 6、+5V； 7、地线； 8、PWRGD（供电良好）； 9、+5V（待机）；10、+12V；11、+12V；12、2*12连接器侦察；13、+3.3V；14、-12V；15、地线；16、PS-ON#（电源供应远程开关）；17、地线；18、地线；19、地线；20、无连接；21、+5V；22、+5V； 23、+5V；24、地线 －ATX 12V电源 4针（2*2）接口，提供直接电源供应给CPU电压调整器，幸好，它没有进一步提升针脚数目，换言之，CPU的功耗虽大，还是在可控制范围之内。1、地线；2、地线；3、+12V；4、+12V 为了降低CPU供电部分的发热量，厂商们对电源回路也进改进，以往两个MOSFET管为一组进行供电，6个就是三相电源，现在，某些主板使用了四个MOSFET管为一组，两组电源供电。把来自两颗MOSFET 管的热量，平摊到四颗上，无论从降低主板供电元器件的温度，还是最大可提供的电流强度来说，都有一定的好处。我们不能从两相少于三相，就说新主板的设计差。 各种电压给什么供电？ 1.＋12V +12V 一般为硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口等电路逻辑信号电平。如果+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。 2.－12V -12V 的电压是为串口提供逻辑判断电平，需要电流较小，一般在1安培以下，即使电压偏差较大，也不会造成故障，因为逻辑电平的0电平为-3到-15V，有很宽的范围。 3.＋5V ＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是计算机主要的工作电源。它的电源质量的好坏，直接关系着计算机的系统稳定性。多数AMD的CPU其＋5V的输出电流都大于18A，最新的P4CPU其提供的电流至少要20A。另外AMD和P4的机器所需要的＋5VSB的供电电流至少要720MA或更多，其中P4系统电脑需要的电源功率最少为230W。 如果没有足够大的+5V电压提供，表现为CPU工作速度变慢，经常出现蓝屏，屏幕图像停顿等，计算机的工作变得非常不稳定或不可靠。 4.－5V -5V也是为逻辑电路提供判断电平的，需要的电流很小，一般不会影响系统正常工作，出现故障机率很小。 5.＋3.3V 这是ATX电源专门设置的，为内存提供电源。该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。大多数主板在使用SDRAM内存时，为了降低成本都直接把该电源输出到内存槽。
电脑组装之接口线(主板电源线)图解
DIY攒机的详细步骤过程，在《菜鸟晋级必修功课!图解Ｉｎtel电脑组装全过程》这篇文章中我们已经为大家做了详细的介绍。通过查看网友的留言，小编感觉到很多朋友对各种接口和线缆的连接方法还不是很清楚，那么这里同样以Intｅl平台为例,借助两块不同品牌的主板，对各种接口及其连接方法进行一下详细的介绍。 一、认识主板供电接口图解安装详细过程 在主板上,我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽(如下图)。目前主板供电的接口主要有24针与2０针两种，在中高端的主板上，一般都采用24PＩN的主板供电接口设计,低端的产品一般为20PIN。不论采用24PIN和20PＩＮ，其插法都是一样的。 主板上2４ＰIN的供电接口 ? 主板上２０ＰIN的供电接口 ? 电源上为主板供电的24ＰIN接口
为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽,而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插,另一方面也可以使两个接口更加牢固的安装在一起. 二、认识CＰU供电接口图解安装详细过程 为了给ＣPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口(有４针、6针和8针三种),如
图:? 主板上提供给CPＵ单独供电的1２Ｖ四针供电接口 电源上提供给CＰU供电的４针、6针与８针的接口
? 安装的方法也相当的简单,接口与给主板供电的插槽相同,同样使用了防呆式的设计,让我们安装起来得心应手。 ? 三、认识ＳATA串口图解ＳATＡ设备的安装 SAＴA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计,由于SＡTA的数据线设计更加合理,给我们的安装提供了更多的方便。接下来认识一下主板上的ＳＡＴA接口。 这张图片跟下面这张图片便是主板上提供的ＳATＡ接口，也许有些朋友会问,两块主板上的
电脑电源接口定义详解
电脑电源接口定义详解 电源是主机的心脏，为电脑的稳定工作源源不断提供能量。 对于不同定位的电源，它的输出导线的数量有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。健全的PC电源中都具备这9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。 ATX电源线颜色定义： 黄色：＋12V 黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V 的作用在电源里举足轻重。 +12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
蓝色：－12V -12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。 红色：＋5V ＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。它的电源质量的好坏，直接关系着计算机的系统稳定性。 白色：－5V 目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。 橙色：＋3.3V 这是ATX电源专门设置的，为内存提供电源。最新的24pin主接口电源中，着重加强了+3.3V 供电。该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。使用+2.5V DDR内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。 紫色：＋5VSB（+5V待机电源） ATX电源通过PIN9向主板提供＋5V 720MA的电源，这个电源为WOL(Wake-up On Lan)和开机电路，USB接口等电路提供电源。如果你不使用网络唤醒等功能时，请将此类功能关闭，跳线去除，可以避免这些设备从+5VSB供电端分取电流。这路输出的供电质量，直接影响到了电脑待机是的功耗，与我们的电费直接挂钩。
计算机主板接口大全(菜鸟必看)
计算机主板接口大全(菜鸟必看） 2007/05/07 上午06:29 主板接口大全 种类繁多，品目多样的接口和BIOS设置，很容易就让不熟悉的菜鸟晕头转向不知所措，如果你正在为这而烦恼那就看看这篇文章吧。虽然文中介绍的不能含概过去将来所有的种类，但是对目前市面上绝大部分标准还是都有所涉及。好了如果你是那只不知所措的菜鸟那就请阅读本文吧。 处理器接口：
上图为AMD Athlon雷鸟或XP处理器Socket462 CPU插座，在插槽中间我们可以看到可以测量核心温度的测温探头以及测温电阻。 上图为Intel Socket478奔腾四处理器插座。 通常处理器插座上有一个挤压杆，通过挤压杆使处理器同插座间结合更加紧密，并且使处理器更稳固地安装在主板上。
南北桥：北桥以及南桥是主板的中枢，不同芯片组厂商的南北桥芯片各不相同，当然也提供了相近或不同的功能。 上面图中覆盖着银色散热片的就是主板的北桥芯片，北桥芯片是主板上离CPU最近的一块芯片，负责与CPU的联系并控制内存、AGP、PCI数据在北桥内部传输。由于原来的控制芯片一直摆放在主板的上部而被命名为北桥芯片，而Intel从815时开始就已经放弃了南北桥这种说法，Intel的MCH就相当于北桥芯片。MCH是内存控制器中心，负责连接CPU，AGP总线和内存。
南桥：主板上的一块芯片，主要负责I/O接口以及IDE设备的控制等。相对于北桥，南桥芯片在主板的位置要相对靠下。Intel的ICH芯片相当于南桥芯片，ICH是输入/输出控制器中心，负责连接PCI总线，IDE设备，I/O设备等。内存接口： 上图为支持168pin SDRAM内存的内存插槽。SDRAM为上一代的内存标准，SDRAM内存最大特征是有168个金手指，并且在接口处有两个缺口，这样可以避免内存插反，导致计算机硬件
电脑开关电源电路大全详解讲解
电脑开关电源详解 计算机电源是根据计算机相应的电源标准设计和生产的,在计算机高速发展的这十多年间,计算 机电源标准也跟着在不断地发生变化,以适应计算机高速发展的要求,计算机电源主要采用了以 下几个标准： PC/XT标准: 是由IBM最先推出个人PC/XT计算机时制定的标准; AT标准: 也是由IBM早期推出PC/AT机时所提出的标准,当时能够提供大约190W的电力供应; ATX标准: 是由Intel公司于1995年提出的工业标准,从最初的ATX1.0开始,ATX标准又经过了多次的变化和完善,目前国内市场上流行的是ATX2.03和ATX12V这两个标准,其中ATX12V又可分为ATX12V1.2、ATX12V1.3、ATX12V2.0等多个版本。 标准比较：AT与ATX． 1、ATX标准取消了AT电源上必备的电源开关而交由主板进行电源开关的控制,增加了一个待机电路为电源主电路和主板提供电压来实现电源唤醒等功能; 2、ATX电源首次引进了+3.3V的电压输出端,与主板的连接接口上也有了明显的改进。 ATX12V与ATX2.03标准比较： 1、ATX2.03是1999年以前PII、PIII时代的电源产品,没有P4 4PIN接口; 2、ATX12V加强了+12VDC端的电流输出能力,对+12V的电流输出、涌浪电流峰值、滤波电容的容量、保护等做出了新的规定;
3、ATX12V增加的4芯电源连接器为P4处理器供电,供电电压为+12V; 4、ATX12V加强了+5VSB的电流输出能力,改善主板对即插即用和电源唤醒功能的支持。 ATX12V标准之间的比较： ATX 12V是支持P4的ATX标准,是目前的主流标准,该标准又分为如下几个版本： ATX12V_1.0：2000年2月颁布,P4 时代电源的最早版本,增加P4 4PIN接口; ATX12V_1.1：2000年8月颁布, 在前一版本的基础上,加强了+3.3V电流输出能力,以适应AGP 显卡功率增长的需求 ATX12V_1.2：2002年1月颁布,在前版的基础上,取消-5V输出,同时对Power on 时间作出新的规定; ATX12V_1.3：2003年4月颁布,在前版的基础上,提高了电源效率,增加了对SATA的支持,增加了+12V的输出能力。 ATX12V_2.0：2003年6月颁布,在前版的基础上,将+12V分为双路输出（+12VDC1和+12VDC2）,其中+12VDC2对CPU单独供电,+12V输出能力进一步提升,电源效率更高。 ATX12V2.01：2004年6月颁布,在前版的基础上,对+12VDC2输出电流的纹波作出新的要求。 ATX12V2.2：2005年3月颁布,在前版的基础上,加强+5VSB的输出电流至2.5A;增加更高功率电源规格。 电源输出线的颜色及功能分配 电脑电源的输出线稍比大多数电器的输出线复杂些,虽然花花绿绿一大把线,其实其中大部分输出线都连接在同样的焊点上,只是输出设备不同所以需要多根连线而已。同样颜色的输出线,其输出电压都是一致的。电脑电源上的输出线共有九种颜色,其中在主板20针插头上的绿色和灰色线,是主板启动的信号线,而黑色线则是地线,其他的各种颜色的输出线的含义如下： PII但进入,供给5VDC、内存、板卡的供电也都由＋CPU在传统上,包括磁盘、光盘驱动器的控制电路,用于驱动除磁盘、光盘驱动器马达以外的大部分电路,输出5VDC红色线：＋ 时代后,这些设备的供电需求越来越大,导致＋5VDC电流过大,所以新的电源标准将其部分功能转移到其他输出上,目前主板特别是P4、Athlon64等新式主板对于＋5VDC的要求越来越小。 黄色线：＋12VDC输出,用于驱动磁盘驱动器马达、冷却风扇,或通过主板的总线槽来驱动其它板卡。在最新的P4系统中,由于P4处理器能源的需求很大,电源专门增加了一个4PIN的插头,提供+12V电压给主板,经主板变换后提供给CPU和其它电路而不再使用+5VDC,所以P4结构的电源+12V输出较大。 橙色线：＋3.3VDC输出,这是随着ATX电源增加的输出。以前电源供应的最低电压为+5V,提供给主板、CPU、内存、各种板卡等,从PII时代开始,INTEL公司为了降低能耗,把CPU、内存等的电压降到了3.3V以下,为了减少主板产生热量和节省能源,现在的电源直接提供3.3V电压,经主板变换后用于驱动CPU、内存、显卡等电路。强大的＋3.3VDC有利于内存、显卡等设备的稳
