光纤传感中的光学原理及效应概论

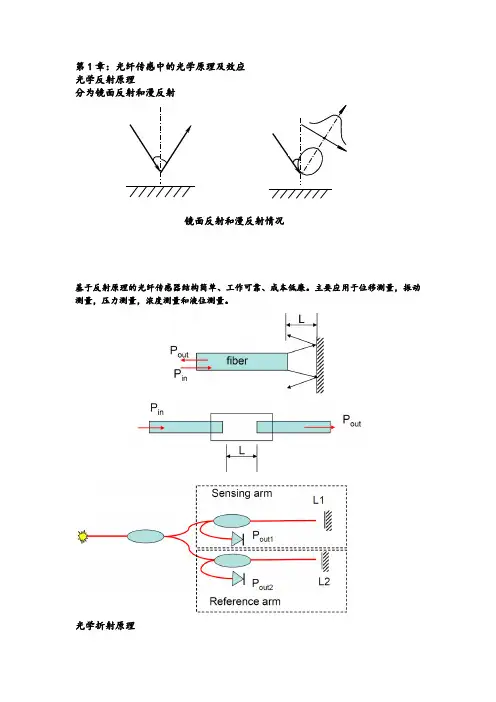

第1章：光纤传感中的光学原理及效应1.1光学反射原理分为镜面反射和漫反射基于反射原理的光纤传感器结构简单、工作可靠、成本低廉。
主要应用于位移测量，振动测量，压力测量，浓度测量和液位测量。
1.2光学折射原理镜面反射和漫反射情况1.3光学吸收原理选择吸收：介质对某些波长的光的吸收特别显著郎伯比尔(Lambert-Beer)定律：Lambert-Beer定律是吸收光度法的基本定律，表示物质对某一单色光吸收的强弱与吸光物质浓度和厚度间的关系。
当气体浓度、光程均很小的时候，可以近似为：1.4光学多普勒效应θcos11ff22cucu-=雷达测速仪检查机动车速度的雷达测速仪也是利用这种多普勒效应。
交通警向行进中的车辆发射频率已知的电磁波，通常是红外线，同时测量反射波的频率，根据反射波频率变化的多少就能知道车辆的速度．装有多普勒测速仪的警车有时就停在公路旁，在测速的同时把车辆牌号拍摄下来，并把测得的速度自动打印在照片上。
1.5声光效应超声波通过介质时会造成介质的局部压缩和伸长而产生弹性应变，该应变随时间和空间作周期性变化，使介质出现疏密相间的现象，如同一个相位光栅 。
当光通过这一受到超声波扰动的介质时就会发生衍射现象，这种现象称之为声光效应。
利用声光衍射效应制成的器件，称为声光器件。
声光器件能快速有效地控制激光束的强度、方向和频率，还可把电信号实时转换 为光信号。
此外，声光衍射还是探测材料声学性质的主要手段。
主要用途有：制作声光调制器件，制作声光偏转器件，声光调Q 开关，可调谐滤光器，在光信号处理和集成光通讯方面的应用。
1.6磁光效应具有固有磁矩的物质在外磁场的作用下，电磁特性发生变化，因而使得光波在其内部传输特性也发生变化的现象。
A 、法拉第效应：当线偏振光沿磁场方向通过置于磁场中的磁光介质时，其偏振面发生旋转的现象，对于给定的介质，偏振面旋转角度=介质长度×磁场强度×维厄德系数B 、磁光克尔效应：指一束线偏振光在磁化了的介质表面反射时，反射光将是椭圆偏振光，而且以椭圆的长轴为标志的“偏振面”相对于入射偏振光的偏振面旋转了一定的角度。
分类：①极化克尔效应，即磁化强度M 与介质表面垂直时的克尔效应，应用于磁光存储技术中 ②横向克尔效应：M 既平行于介质表面，但垂直于光的入射面 ③纵向克尔效应：M 既平行于介质表面，又平行于光的入射面C 、磁致线双折射效应：某些由各向异性分子组成的介质，在不加磁场时表现为各向同性，加上足够强的外磁场时，分子磁矩受到了力的作用，各分子对外磁场有了一定的取向，使介质宏观上呈现各向异性，当光以不同于磁场方向通过这样的介质时，就会出现双折射现象。
1.7电光效应电光效应：指某些晶体的折射率因外加电场而发生变化的一种效应，当光波通过此介质时，其传输特性就受到影响而改变。
+++=20bE aE n n （6-3）在上式中，a E 是一次项，由该项引起的折射率变化，称为线性电光效应或泡克耳斯（Pockels ）效应；bE 2是二次项，由该项引起的折射率变化，称为二次电光效应或克尔（Kerr ）效应。
对于大多数晶体，一次电光效应要比二次效应显著，可略去二次项。
但是在具有对称中心的晶体中，不存在一次电光产效应。
电光效应已被广泛用来实现对光波的控制，并做成光调制器、光偏转器和电光滤波器件等。
1.8弹光效应由机械应力引起的材料折射率变化的现象称为弹光效应（Elasto-Optical Effect ）。
由于沿应力方向发生折射率变化，原来同性材料也可变成各向异性，即折射率椭球发生变化，而呈现双折射。
因此，对弹光物质通光和施加应力时，由于应力和与应力垂直的方向上产生位相差，故可以利用这种效应制作位移、振动和压力等光学传感器。
1.9光声效应激光光束照射到固体表面或气体和液体中，会与被照射物质相互作用产生一定强度和频率的声波，这就是光声效应。
光声效应作为固体物质表面检测和物质成分含量分析的有效手段，已经广泛应用于物理、化学、医学、海洋、环境和材料等研究领域，有着广阔的发展前景。
同样，光声效应也可以应用于气体和液体的成分含量的检测。
第2章：光纤传感原理及应用技术2.1相位调制型光纤传感器技术相位调制型光纤传感器的基本传感机理是：通过被测能量场的作用，使光纤内传播的光波相位发生变化，再利用干涉测量技术把相位变化转换为光强变化，从而检测出待测的物理量。
光纤中光波的相位，一方面由光纤的物理长度、折射率及其分布、波导横向几何尺寸所决定。
一般来说，应力、应变、温度等外界物理量能直接改变上述三个波导参数，从而产生相位变化，实现光波的相位调制。
另一方面也可以由Sagnac 效应产生。
光相干条件两列光波叠加在一起能产生干涉现象，但并非任意两列光波相遇都能产生干涉现象。
必要条件：频率相同的两光波在相遇点有相同的振动方向和固定的相位差。
补充条件：A-两光波在相遇点所产生的振动的振幅相差不悬殊。
B-两束光波在相遇点的光程差不能太大。
四种常见的光纤干涉仪到达探测器的两束光的光场分别为：()[]s s s s t j E t e ϕω+=ex p()[]L L L L t j E t e ϕω+=ex p总光场为：[][]L L L s s s t j E t j E E ϕωϕω+++=ex p ex p 总光强为：()()[]()()[]()()[]()[]ϕωωϕωϕωϕωϕωϕωϕω∆+-++=+++*+++=+++=*t I I I I t j E t j E t j E t j E t j E t j E I S L L S L S L L L s s s L L L s s s L L L s s s cos 2exp exp exp exp exp exp 2其中，S L ϕϕϕ-=∆根据相干条件，S L ωω=，则有[]ϕ∆++=cos 2L S L S I I I I I如果不L S I I =()ϕ∆+=cos 12S I I马赫-曾德（Mach -Zehnder ）光纤干涉仪光纤干涉仪与普通的光学干涉仪相比，优点在于： （1）容易准直；（2）可以通过增加光纤长度来增加光程，以提高干涉仪的灵敏度；（3）封闭式的光路，不受外界干扰；（4）测量的动态范围大。
萨格纳克（Sagnac）光纤干涉仪光在运动介质中的速度上式中，V是介质运动速度。
若光从A点进入，分成CW和CCW两路光信号，当光纤环静止时，CW和CCW信号同时到达A点，当光纤环按图中方向转动时，两路光信号在B点相遇。
此时Ω⎪⎭⎫⎝⎛-+Ω+=rnnctrrt CWCW2112πLD S(t)Vnncv⎥⎦⎤⎢⎣⎡-+=211Ω⎪⎭⎫ ⎝⎛--Ω-=r n n c t r r t CCWCCW 2112π由上两式得到22n r n c rt CW Ω-=π22n r n c rt CCW Ω+=π所以顺时针和逆时针的时间差为222222nr c r r t t t CCW CW Ω-Ω⋅=-=∆π 由于2222n r c Ω>>，所以224c r t Ω≈∆π位相差为：λππωϕc cr Ω=Ω≈∆S 8422 对于N 匝光纤，则相位差为λπϕc Ω=∆S 8N 第三部分：光纤光栅传感技术自从加拿大通信研究中心的Hill 等人在1978年首次利用驻波法在掺锗光纤中研制出世界上第一支永久性的实现反向模式间耦合的光纤光栅——光纤布喇格光栅以来，对其研究与应用得到了很大的发展。
1993年，Hill 等人提出了用紫外光垂直照射相位掩模形成的衍射条纹曝光氢载光纤写入光纤布喇格光栅的相位掩模法，使得光纤光栅真正走向实用化和产品化。
1998年，美国东哈特福德联合技术研究中心的Meltz 等人提出了用两束相干的紫外光形成的干涉条纹侧面曝光氢载光纤写入光纤布喇格光栅的横向全息成栅技术，相对于内部写入法，该方法又称为外侧写入法。
光纤光栅的分类光纤光栅主要可以从光纤光栅的周期、相位和写入方法等几个方面对光纤光栅进行分类。
1．按光纤光栅的周期分类通常把周期小于1 μm 的光纤光栅称为短周期光纤光栅，而把周期为几十至几百微米的光纤光栅称为长周期光纤光栅。
前者的反射谱和后者的透射谱分别为如5-1（a ）和5-1（b ）所示。
2. 按波导结构（a ）均匀光纤光栅（b ）啁啾光纤光栅（c ）高斯变迹光纤光栅 （d ）升余弦变迹光纤光栅（e ）相移光纤光栅 （f ）超结构光纤光栅光纤布拉格光栅的反射谱。
折射率分布为：⎭⎬⎫⎩⎨⎧⎥⎦⎤⎢⎣⎡+Λ+=)(2cos )(z z v m n z n eff eff φπδδ 耦合模方程⎪⎪⎩⎪⎪⎨⎧--=+=+---++)()(ˆ)()()(ˆ)(*z a ik z a i dzz da z ika z a i dzz da σσ 其中，dz d φσδσ21ˆ-+=，⎪⎪⎭⎫ ⎝⎛-=-=Λ-=B eff B n λλπββπβδ112为失调参数。
σ,k 分别为互耦合和自耦合系数，对于单模式布拉格光栅光纤，有λδπσ)(2z n m eff =，λδπ)(*z n mv k k eff ==。
利用耦合模方程，可求得布拉格光栅的反射谱，进而求得其它特性，但不幸的是，只有均匀光栅可求得精确解，对于非均匀光纤光栅，因为耦合模系数与z 有关，不再是常量，得不到精确解，而只能采用一些数学方法来近似求数值解，尽管如此，均匀光纤光栅对了解非均匀光纤光栅的特性仍然是有很大的帮助。
对于均匀光栅，)(z n eff δ与z 无关，是常数，因此，由耦合模方程和边界条件1)2(=-+L a ，0)2(=-L a ，可求得反射系数，L 是光纤光栅的长度。
反射效率22222222ˆ)ˆ(cosh )ˆ(sinh k L k L k R σσσ---=在0ˆ=σ时，有最大反射功率，此时 )(tanh 2max kL R =对应的波长值为：B eff effn n m λδλ⎪⎪⎭⎫⎝⎛+=1maxΛ=eff B n 2λ是设计的布拉格波长。
主瓣两零点之间的波长间隔为：NLn eff B20=≈∆λλλ 光纤光栅传感原理Λ=eff B n 2λ()[]()[][]⎪⎪⎭⎫⎝⎛∆++⎭⎬⎫⎩⎨⎧+-⎪⎪⎭⎫ ⎝⎛-Λ=⎪⎪⎪⎪⎭⎫ ⎝⎛∆⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡++⎭⎬⎫⎩⎨⎧+-⎪⎪⎭⎫⎝⎛-Λ=∆T a P P P n n T n dT dn a P P P n n B ξευευλ12111221211122212212T∆∆Λ⋅Λ=1α热膨胀系数 Tn eff ∆∆=ξ热光系数Bragg 波长的变化与温度之间的变化有良好的线性关系，光栅的温度灵敏度为B B T T K λαξλ⋅+=∆∆=)(/一般α=5.5×10-7K-1；ξ=7.00×10-6K-1，如果光纤光栅的Bragg波长为l550nm，计算光纤光栅的温度灵敏度？光纤光栅的温度灵敏度为0.0117nm/℃，一般取0.01nm/℃。
光纤传感器工作原理

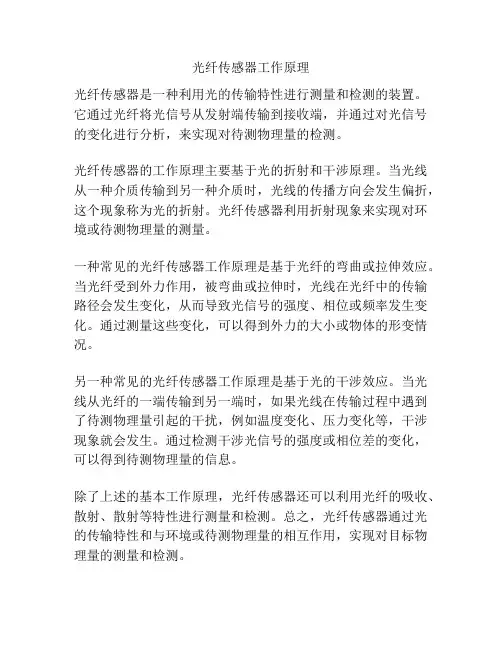

光纤传感器工作原理
光纤传感器是一种利用光的传输特性进行测量和检测的装置。
它通过光纤将光信号从发射端传输到接收端，并通过对光信号的变化进行分析，来实现对待测物理量的检测。
光纤传感器的工作原理主要基于光的折射和干涉原理。
当光线从一种介质传输到另一种介质时，光线的传播方向会发生偏折，这个现象称为光的折射。
光纤传感器利用折射现象来实现对环境或待测物理量的测量。
一种常见的光纤传感器工作原理是基于光纤的弯曲或拉伸效应。
当光纤受到外力作用，被弯曲或拉伸时，光线在光纤中的传输路径会发生变化，从而导致光信号的强度、相位或频率发生变化。
通过测量这些变化，可以得到外力的大小或物体的形变情况。
另一种常见的光纤传感器工作原理是基于光的干涉效应。
当光线从光纤的一端传输到另一端时，如果光线在传输过程中遇到了待测物理量引起的干扰，例如温度变化、压力变化等，干涉现象就会发生。
通过检测干涉光信号的强度或相位差的变化，可以得到待测物理量的信息。
除了上述的基本工作原理，光纤传感器还可以利用光纤的吸收、散射、散射等特性进行测量和检测。
总之，光纤传感器通过光的传输特性和与环境或待测物理量的相互作用，实现对目标物理量的测量和检测。
光纤传感中的光学原理及效应
tCW
2r rtCW
c n
1
1 n2
r
t CCW
2r rtCCW
c n
1
1 n2
r
由上两式得到
tCW
2 r c r
n n2
t CCW
2 r c r
n n2
所以顺时针和逆时针的时间差为
t tCW
tCCW
2 r c2
2r r 22
n2
由于 c 2 r 22 ，所以 t 4r 2
光纤光栅的分类 光纤光栅主要可以从光纤光栅的周期、相位和写入方法等几个方面对光纤光栅进行分 类。 1．按光纤光栅的周期分类通常把周期小于 1 μm 的光纤光栅称为短周期光纤光栅，而 把周期为几十至几百微米的光纤光栅称为长周期光纤光栅。前者的反射谱和后者的透射谱分 别为如 5-1（a）和 5-1（b）所示。 2. 按波导结构
Lambert-Beer 定律是吸收光度法的基本定律，表示物质对某一单色光吸收的强弱与吸光物 质浓度和厚度间的关系。 当气体浓度、光程均很小的时候，可以近似为：
光学多普勒效应
f
f0
1 u02 c2
1 u0 cos
c
雷达测速仪 检查机动车速度的雷达测速仪也是利用这种多普勒效应。交通警向行进中
的车辆发射频率已知的电磁波，通常是红外线，同时测量反射波的频率，根据
dI 2.61526963 8784427e - 02 ， 可 以 检 测 到 。 若 温 度 测 量 精 度 提 高 到 度 ， 则 2I S
dI 2.61526963 8784427e - 03 ，仍然可以检测。 2I S
如果
0 ，则 I
4I S
，当 d
光纤中的光学原理及效应
光纤陀螺
自从1976年美国犹他大学的VALI和SHORTHILL等人成功
研制第1个光纤陀螺以来，光纤陀螺已经发展了30多年。光纤
陀螺是一种用于惯性导航的光纤传感器，因其无活动部件（高
速转子），称为固态陀螺仪。
3.9 Sagnac效应
光纤陀螺的工作原理
弹光效应
声光效应
Sagnac效应
磁光效应
光声效应
电光效应
光学反射原理
概念：光行进到两种媒质的分界面时，有一部分返回原媒质的现象。如果入射点
处分界面的不平整程度比波长小得多，就可看作平滑分界面。光在平滑分界面上的
反射为镜反射，或称单向反射。否则，为漫反射。如果既有镜反射，又有漫反射，
则称为混合反射。
率而变化的现象称为声光调制。
由压电换能器、透明介质、激光出入射系统
构成的光学器件称为声光调制器，如右图所示。
当激光束以布拉格角度 射入固体介质时，
衍射（1级）输出光束与非衍射（0级）光束成
2 角，布拉格角满足此条件：
= ，sin =
2Λ
Λ为超声波波长，与电振荡频率 f 成反比，改变电换能器上的电振荡频率 f 就可
光振动面的旋转转化成光的强度调制，出射光以强度变化的形式携带调制信息。调制
信号是转变成电信号的声音信号，经磁光调制，声信息便载于光束上。光束沿光导纤
维传到远处，再经光电转换器，把光强变化转变为电信号，再经电声转换器（如扬声
器）又可以还原成声信号。
3.7 电光效应
电光效应是指某些各向同性的透明物质在电场作用下显示出光学各向异性的效
的偏振面与入射光的偏振面相比有一转角，这个转角被叫做磁光法拉第转角(θF)．而反

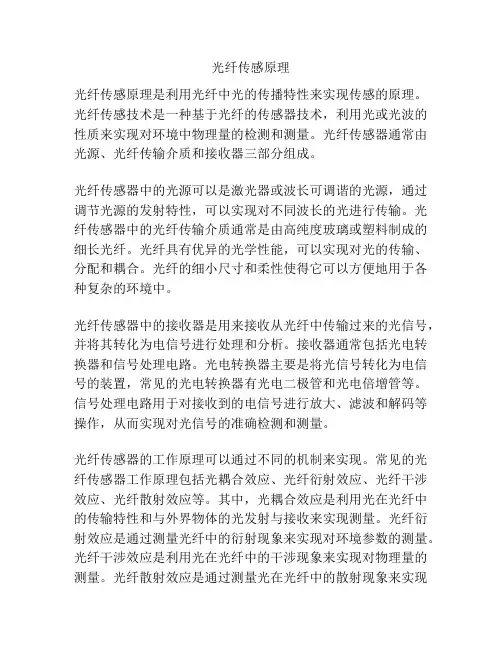

光纤传感原理
光纤传感原理光纤传感原理是利用光纤中光的传播特性来实现传感的原理。
光纤传感技术是一种基于光纤的传感器技术，利用光或光波的性质来实现对环境中物理量的检测和测量。
光纤传感器通常由光源、光纤传输介质和接收器三部分组成。
光纤传感器中的光源可以是激光器或波长可调谐的光源，通过调节光源的发射特性，可以实现对不同波长的光进行传输。
光纤传感器中的光纤传输介质通常是由高纯度玻璃或塑料制成的细长光纤。
光纤具有优异的光学性能，可以实现对光的传输、分配和耦合。
光纤的细小尺寸和柔性使得它可以方便地用于各种复杂的环境中。
光纤传感器中的接收器是用来接收从光纤中传输过来的光信号，并将其转化为电信号进行处理和分析。
接收器通常包括光电转换器和信号处理电路。
光电转换器主要是将光信号转化为电信号的装置，常见的光电转换器有光电二极管和光电倍增管等。
信号处理电路用于对接收到的电信号进行放大、滤波和解码等操作，从而实现对光信号的准确检测和测量。
光纤传感器的工作原理可以通过不同的机制来实现。
常见的光纤传感器工作原理包括光耦合效应、光纤衍射效应、光纤干涉效应、光纤散射效应等。
其中，光耦合效应是利用光在光纤中的传输特性和与外界物体的光发射与接收来实现测量。
光纤衍射效应是通过测量光纤中的衍射现象来实现对环境参数的测量。
光纤干涉效应是利用光在光纤中的干涉现象来实现对物理量的测量。
光纤散射效应是通过测量光在光纤中的散射现象来实现对环境的检测。
总之，光纤传感原理是利用光在光纤中的传播和与外界环境的相互作用来实现对环境参数的测量和检测。
光纤传感技术在工业、军事、医疗等领域具有广泛的应用前景，可以实现对温度、压力、应变、湿度等物理量的高精度测量和监测。

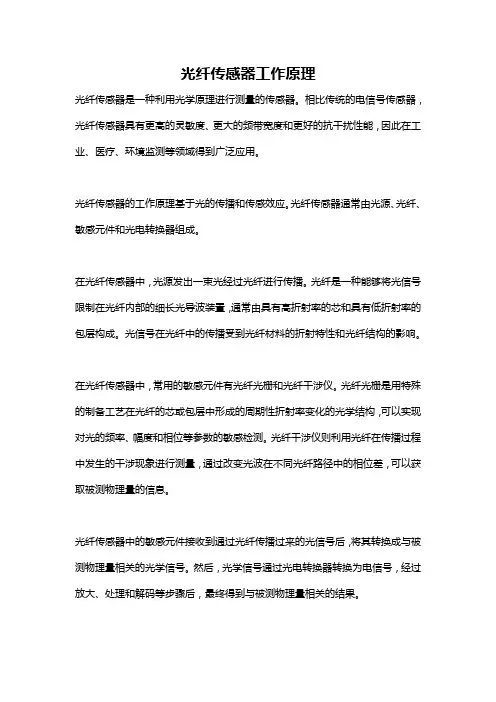

光纤传感器工作原理
光纤传感器工作原理光纤传感器是一种利用光学原理进行测量的传感器。
相比传统的电信号传感器，光纤传感器具有更高的灵敏度、更大的频带宽度和更好的抗干扰性能，因此在工业、医疗、环境监测等领域得到广泛应用。
光纤传感器的工作原理基于光的传播和传感效应。
光纤传感器通常由光源、光纤、敏感元件和光电转换器组成。
在光纤传感器中，光源发出一束光经过光纤进行传播。
光纤是一种能够将光信号限制在光纤内部的细长光导波装置，通常由具有高折射率的芯和具有低折射率的包层构成。
光信号在光纤中的传播受到光纤材料的折射特性和光纤结构的影响。
在光纤传感器中，常用的敏感元件有光纤光栅和光纤干涉仪。
光纤光栅是用特殊的制备工艺在光纤的芯或包层中形成的周期性折射率变化的光学结构，可以实现对光的频率、幅度和相位等参数的敏感检测。
光纤干涉仪则利用光纤在传播过程中发生的干涉现象进行测量，通过改变光波在不同光纤路径中的相位差，可以获取被测物理量的信息。
光纤传感器中的敏感元件接收到通过光纤传播过来的光信号后，将其转换成与被测物理量相关的光学信号。
然后，光学信号通过光电转换器转换为电信号，经过放大、处理和解码等步骤后，最终得到与被测物理量相关的结果。
光纤传感器的工作原理可以通过以下几个方面来解释：1. 光纤传感器的基本原理是利用光的折射和传播规律。
当光束从一个介质传播到另一个介质时，由于光在不同介质中的折射率不同，光束的传播方向会发生偏折。
通过对光束的偏折进行测量，可以得到与被测物理量相关的信息。
2. 光纤传感器的工作过程涉及到光的干涉现象。
干涉是指两个或多个光波相互叠加形成的干涉图样。
在光纤传感器中，通过使光波在光纤中沿不同路径传播，利用不同路径上光波的相位差来实现测量。
当被测物理量发生变化时，导致光线的路径长度或相位发生变化，从而引起干涉图样的变化。
3. 光纤传感器的敏感元件可以是光纤光栅或光纤干涉仪。
光纤光栅是通过将光纤的芯或包层制作成具有周期性折射率变化的结构，利用光在光纤光栅中的反射和折射等效应进行测量。
光纤传感器的传光原理
光纤传感器的传光原理
光纤在传输中可以传播多种方式的光波，如单模或多模光纤、光纤光
栅等。
其中，单模光纤由于波长调制调制技术的发展，成为了利用最为广
泛的光纤类型之一。
对于单模光纤中的模式，其传输路径是不同的。
基本上，单模光纤中
只有一个传输模式可以传输，并且沿着单一的轴向传输，它被称为单个轴
模式，也被称为基础模式。
基础模式的传输可以被描述为在整个光纤长度
中发生的相互作用，其中光波被作为一条完整的线路沿着轴向传播。
在光纤中，光与物质之间的交互是通过折射和反射来实现的。
在光纤
传感器中，当光纤传感器的长度发生变化时，光的传输路径也发生变化，
会产生相应的光路差，从而改变光的相位。
相位的改变会导致光强的变化，这就是基于相位敏感的光纤传感器的
工作原理，也被称为干涉型光纤传感器。
在传感器的测试区域内，两个光
纤的光线相遇并创建干涉图案。
当光线的波长很短时，它们将会非常接近，使得干涉图案中呈现出极
为细微的变化。
如果对这种微小变化进行监测，就可以检测出被测量的物
理量的变化。
在光纤传感器的测量中，需要通过多种方式来提高其灵敏度和测量精度。
例如，可以采用微纳加工制备特定结构的光纤，或使用光纤光栅技术，通过改变光纤中的光反射或折射来实现测量物理量。
总之，光纤传感器的传光原理是利用光在传输过程中的相互作用来实
现物理量的测量。
在这个过程中，光波的相位和干涉图案的变化是测量物
理量的关键。
通过不断优化光纤的结构和使用新的技术，光纤传感器在各种应用领域中获得了广泛的应用。
光纤传感器原理与应用
光纤传感器原理与应用光纤传感器是一种基于光学原理的传感器，利用光的散射、干涉、吸收等特性来测量目标物理量。
它具有高灵敏度、快速响应、无电磁干扰等优点，在各个领域得到广泛应用。
本文将介绍光纤传感器的原理、分类以及在不同领域的应用。
一、光纤传感器的原理光纤传感器的工作原理基于光的传输和光与物质的相互作用。
其基本结构由光源、光纤和光检测器组成。
光源发出光信号经光纤传输到目标位置，通过光与目标物理量的相互作用，改变光信号的特性，最后被光检测器接收并转换成电信号进行处理。
光纤传感器的原理主要有散射原理、干涉原理和吸收原理。
散射原理是利用目标物质对光的散射程度与目标物理量之间的关系来进行测量；干涉原理利用光的相位干涉来测量目标物理量；吸收原理则是利用目标物质对光的吸收程度与目标物理量之间的关系来进行测量。
根据不同的原理，可以设计出不同类型的光纤传感器。
二、光纤传感器的分类光纤传感器根据测量方式的不同，可以分为直接测量型和衍射测量型。
1. 直接测量型直接测量型光纤传感器是通过测量光的散射、干涉或吸收来间接测量目标物理量的。
根据光的散射、干涉或吸收特性的不同，直接测量型光纤传感器又可以分为散射型、干涉型和吸收型。
散射型光纤传感器是通过测量光信号在光纤中由于目标物质散射导致的光功率、频谱或相位的变化来进行测量的。
常见的散射型光纤传感器有拉曼散射和布里渊散射传感器。
干涉型光纤传感器是通过测量光信号在光纤中由于目标物质引起的干涉引起的相位差变化来进行测量的。
干涉型光纤传感器可以实现高灵敏度的测量，常见的干涉型光纤传感器有光纤干涉仪和弗罗伊德森干涉仪。
吸收型光纤传感器是通过测量光信号在光纤中由于目标物质吸收导致的光功率变化来进行测量的。
吸收型光纤传感器可用于测量目标物质的浓度、温度和压力等。
常见的吸收型光纤传感器有光纤光栅传感器和吸收型光纤传感器。
2. 衍射测量型衍射测量型光纤传感器是通过测量目标物质对光的衍射现象来直接测量目标物理量的。
光纤传感器的工作原理
光纤传感器的工作原理
光纤传感器通过利用光的传输和反射特性来检测物体的存在和特定性质。
其工作原理可以简单地分为发射和接收两个步骤。
在发射端，光纤传感器会使用光源（通常为LED）发出一束光，并将其注入到一根光纤中。
光源发出的光经过光纤的全内反射，形成一束紧密的光束。
在接收端，光纤传感器装配有一个光敏元件（通常为光敏二极管）。
当有物体靠近光纤时，物体会部分或完全阻挡光线的传输。
当光线被阻挡时，光敏二极管会检测到光的变化，并将其转换为对应的电信号。
这个电信号会被传输到一个电子设备中，经过处理后可以确定物体与传感器之间的距离、位置或其他特性。
光纤传感器还可以采用其他的方案来实现不同的功能。
例如，光纤陀螺仪利用了Sagnac效应来测量自转角速度，光纤表面
等离子体传感器利用了表面等离子体共振效应来检测化学或生物分子等。
总的来说，光纤传感器利用光的传输和反射特性，在发射和接收端分别完成光的发射和接收，根据光线的变化来检测物体的存在和特定性质。
这使得光纤传感器在工业自动化、医疗诊断、环境监测等领域具有广泛的应用前景。
光纤传感器原理
光纤传感器原理
光纤传感器是一种利用光纤作为传感元件的传感器，它能够将光信号转化为电信号，实现对光信号的检测和测量。
光纤传感器的工作原理主要包括两部分，即光纤的传输特性和光纤的敏感特性。
首先，光纤的传输特性是光纤传感器能够正常工作的基础。
光信号在光纤中传输时，会发生多种光学效应，如全反射、散射、吸收等。
这些效应会导致光信号的衰减和失真，影响到传感器的灵敏度和精度。
因此，在设计光纤传感器时，需要考虑光纤的传输特性，选择适合的光纤材料和结构，以及优化光纤的布局和连接方式，以提高传感器的性能。
其次，光纤的敏感特性是光纤传感器实现对光信号检测和测量的关键。
光纤中的光信号会与外界环境产生相互作用，例如温度、压力、形变、湿度等因素会改变光纤的折射率、传输损耗、频率等参数，从而影响光信号的特性。
光纤传感器利用这些特性，通过测量光信号的变化来实现对外界环境的监测和控制。
具体来说，可以利用光纤的布拉格光栅、光纤光栅、微弯光纤等结构，通过测量光信号的频率、幅度、相位等参数来实现对环境参数的测量。
综上所述，光纤传感器通过光纤的传输特性和敏感特性实现对光信号的检测和测量。
通过合理设计光纤的结构和布局，选择适合的光纤材料和光源，以及采用合适的测量方法和技术，能够实现对外界环境的高灵敏度和高精度的监测和控制。
光纤传感器的传光原理
光纤传感器的传光原理首先，光的传输过程。
光纤传感器是通过光纤将光信号传输到需要监测的位置。
光纤是一种长而细的光导波管，由内核和包层组成，其中核心具有较高的折射率，而包层的折射率较低。
当光线以一定角度入射到光纤末端时，由于核心与包层的折射率差异，光线会发生全反射，并沿着光纤的纵向传播。
这种全反射的特性使得光能在光纤中传输数千米的距离而几乎不损失。
其次，光的接收过程。
光纤传感器在需要监测的位置引入了一些与该物理量相互作用的元件。
当这些元件受到物理量的作用，会引起光纤中的一些物理性质发生变化，从而改变光的传输特性。
这些物理性质可以是光纤的折射率、透过率、散射率等。
其中最常见的是光纤的折射率发生变化。
当光通过光纤时，其传播速度与光纤的折射率相关，当光纤中的折射率发生变化时，光的传播速度也会发生变化。
因此，通过测量光的传播速度的变化，可以得到光纤所受物理量的信息。
具体而言，光纤传感器常用的测量原理有以下几种：1.弯曲传感：光纤在弯曲或拉伸时会引起传输特性的变化。
弯曲传感器通过测量光纤的曲率或应变，来实现对物理量（如力、压力）的测量。
2.温度传感：光纤的折射率与温度呈正相关关系，当光纤受到热量的作用时，其折射率会发生变化，从而改变光的传输速度。
利用这种原理，可以将光纤传感器应用于温度的测量。
3.压力传感：光纤压力传感器利用光纤的力学性质，通过测量光纤的应变量来获取压力的信息。
当光纤受到压力的作用时，会引起光纤的应变，从而改变光的传播特性，通过测量光信号的变化，可以实现对压力的测量。
4.振动传感：振动对光纤的折射率和长度产生微小的影响，从而改变光的传输特性。
利用这种原理，光纤传感器可以用于监测机械设备的振动情况。
综上所述，光纤传感器的传光原理是基于光的传输和接收过程。
通过引入与物理量相互作用的元件，改变光的传输特性，再通过测量光的传播速度或变化，实现对物理量的测量。
光纤传感器具有高灵敏度、无电磁干扰、无电流传导等优点，在工业自动化、航空航天、医疗健康等领域有着广泛的应用前景。
