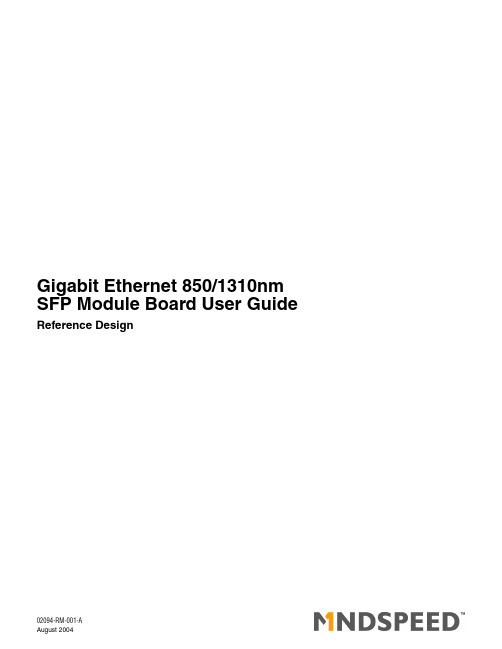

Gigabit Ethernet 850/1310nm SFP Module Board User Guide
Reference Design
02094-RM-001-A August 2004
Revision History
Revision A
Level Preliminary
Date September 2004
THESE MATERIALS ARE PROVIDED "AS IS" WITHOUT WARRANTY OF ANY KIND, EITHER EXPRESS OR IMPLIED, RELATING TO SALE AND/OR USE OF MINDSPEED PRODUCTS INCLUDING LIABILITY OR WARRANTIES RELATING TO FITNESS FOR A PARTICULAR PURPOSE, CONSEQUENTIAL OR INCIDENTAL DAMAGES, MERCHANTABILITY, OR INFRINGEMENT OF ANY PATENT, COPYRIGHT OR OTHER INTELLECTUAL PROPERTY RIGHT. MINDSPEED FURTHER DOES NOT WARRANT THE ACCURACY OR COMPLETENESS OF THE INFORMATION, TEXT, GRAPHICS OR OTHER ITEMS CONTAINED WITHIN THESE MATERIALS. MINDSPEED SHALL NOT BE LIABLE FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES, INCLUDING WITHOUT LIMITATION, LOST REVENUES OR LOST PROFITS, WHICH MAY RESULT FROM THE USE OF THESE MATERIALS.

10G XFP光模块设计

10G XFP光模块设计文章介绍了应用于光网络系统的10 Gbit／s XFP(小型化可热插拔)光模块的基本原理以及光收发模块的设计，采用了CDR(时钟数据恢复)、A PC(自动功率控制)、LA(限幅放大器)和发射驱动集成的主芯片GN2010EA，与传统设计相比不仅降低了设计成本，而且降低了设计的复杂度。

测试结果表明，该模块在宽的温度范围内能保持稳定的光功率和消光比，并且指标满足ITU—T标准的要求，符合10 Gbit／s 光模块设计要求。

引言在光纤通信系统中，实现光／电／光转换功能的光收发模块占有十分重要的地位。

高速率(40、100 Gbit／s)技术已经成为各大运营商关注的焦点，但10 Gbit／s技术仍然是当前通信系统的主流技术，基于标准化的密集波分光通信模块成为其必不可少的一部分，10 Gbit／s XFP(ds型化可热插拔)光模块以其价格低、体积小和应用环境广泛等优点，已经成为10 Gbit／s光模块的主流产品。

本文将介绍兼容40和80 km 的10 Gbit／sXFP光模块的基本原理、低成本的设计方案，以及相关的测试(验证方案的可行性)。

这种设计采用CDR(时钟数据恢复)、APC(自动功率控制)、LA(限幅放大器)和驱动器集成的主芯片GN2010EA，减少了器件的数量，降低了制作工艺难度，达到了低成本的目的。

1 10 Gbit／s XFP光模块的设计1．1 模块功能框图图1所示为10 Gbit／s XFP光模块的基本结构框图。

模块的发射端(包括光发送子系统、主芯片、温控电路以及控制电路)采用输入均衡器、多速率CDR、EML(电吸收调制激光器)驱动器和APC集成的芯片驱动激光器实现电／光转换。

接收端(包括光接收子系统、主芯片以及控制电路)则采用APD(雪崩光电二极管)将探测到的光信号转换成电信号放大整形后输出。

模块中采用单片机控制发射驱动芯片，实现数字诊断功能。

1．2 发射部分发射电信号由主芯片GN2010EA 的TXDIP脚和TXDIN脚进入，经过主芯片发射部分的均衡器、CDR和EML驱动器，再由TXDOP脚和TXDON脚输出，进入TOSA(光发送子系统)进行电信号到光信号的转换。

RP1000P2SFP系列万兆以太网适配器用户手册说明书

版权所有不得翻印文件更改历史记录初始信息文件名称RP1000P2SFP系列万兆以太网适配器用户手册初始版本号V1.00 发布日期2019.11编写人章圣表批准人杨友华更改记录版本号更改要点修改人批准人批准发布日期V1.00 初始版本章圣表杨友华2019.11.22 V1.01 驱动程序安装章节修改章圣表杨友华2020.6.1 V1.02 驱动程序安装章节修改高登奎杨友华2020.7.3 V1.03 驱动程序安装章节修改高登奎杨友华2021.1.7 V1.04 驱动程序安装章节修改高登奎杨友华2021.6.1V1.05 增加文件修改历史记录，驱动程序章节修改，增加产品型号章圣表杨友华2021.6.23V1.06 光模块支持列表增加两个型号章圣表杨友华2021.12.22 V1.07 光模块支持列表删除一个intel模块型号章圣表杨友华2022.3.23第1章 RP1000P2SFP系列万兆以太网适配器简介RP1000P2SFP系列万兆以太网适配器（以下简称以太网适配器）是基于北京网迅自主设计的企业级以太网控制器主芯片SP1000A，拥有自主知识产权，它能满足企业数据中心对网络最新需求，应用在服务器上，支持管理程序分流数据排序功能，通过有效地平衡网络负载在CPU核上，提高数据吞吐量和CPU使用率，，在多CPU处理器系统中表现出极佳的性能。

RP1000P2SFP系列万兆以太网适配器具有优良的噪声抗扰性，同时还支持300米距离光纤连接，适用于服务器和高端设备，它可轻松将任何PCI Express X8集成到万兆网络中，并且对性能进行了优化，使系统I/O不再是高端网络应用的瓶颈。

RP1000P2SFP系列万兆以太网适配器带有两个完全集成的万兆以太网媒体存取控制（MAC）和SFP+端口，它是部署在企业级多个网络以及在高性能服务器上部署关键网络应用环境的理想解决方案。

光纤接口图示演示

光纤跳线主要分为两类
单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

光纤跳线的种类
在局域网中，由于用到的是多模的光纤，它是一条发送，一条接收，所以是成双成对的跳线。

而且通常接光纤终端盒或光纤配线架的提供的会是FC型（螺口）或ST型（卡口）的光纤接口。

所以跳线的一端是FC或ST型，另一端可能是接光纤收发器或GBIC光纤模块的SC型（方口）、接SFP光纤模块的LC型、接MT-RJ光纤接口交换机的MT-RJ型。

跳线一端：FC型（螺口）或ST型（卡口）
跳线另段端：另一端可能是接光纤收发器或GBIC光纤模块SC （大方口）
接SFP光纤模块LC （小方口）
接MT-RJ光纤接口交换机MT-RJ方型,一头双纤收发一体( 华为8850上有用)耦合器：ST/ST 或FC/FC
如图所示：
1．FC-SC（图13）
2．FC-LC（图14）
3．FC-MTRJ（图15）
4．ST-SC（图16）
5．ST-LC（图17）
6．ST-MTRJ（图18）
(交换机之间光纤连接）
交换机A---网线----光纤收发器---尾纤——终端盒（熔接）——光纤----终端盒（熔接）--尾纤——光纤收发器---网线---交换机B
假如是直接连在交换机的光口，则耦合器接跳线，跳线直接插在交换机光口，就不需要光纤收发器（光转）了。

SFP光模块及光接收器知识介绍 ppt课件

SFP光模块及光接收器知识介绍
小型化
低功耗
热插拔
智能化
远距离
高速率
SFP光模块及光接收器知识介绍
➢光模块简介 ➢光模块内部主要元器件 ➢光模块调制方式 ➢光模块的特点及应用 ➢光模块原理框图 ➢光模块主要性能指标 ➢光模块接口电平
SFP光模块及光接收器知识介绍
探测器激光器
放大器时钟数据恢复驱动芯片 MUX&DeMUX
限幅放大器：Limiting Amplifier (LA) 自动增益控制放大器：Automatic Gain Control Amplifier (AGC).
SFP光模块及光接收器知识介绍
Vcc i
Rf
i
A
u o =iR f
➢ 低的等效输入噪声电流 ➢ 高输入阻抗，低输入电容 ➢ 足够宽的通频带fH≈0.75×工作
SFP光模块及光接收器知识介绍
光器件是由少数几个光电子元件和IC 、无源元件（如电阻、电容、电感、互感、微透镜、隔离器）、光纤及金属连线组合、封装在一起，完成单项或少数几项功能的混合集成件。
SFP光模块及光接收器知识介绍
SFP光模块及光接收器知识介绍
➢ 如按功能，可分为：光发射器件光接收器件
SFP光模块及光接收器知识介绍
APD探测器：雪崩光电探测器（Avalanche photodetector）响应度：
IAPD M•RP
M与温度和反偏电压有关需加30～60V反偏电压
SFP光模块及光接收器知识介绍
➢ FP LD (Fabry-Perot Laser) ➢ DFB LD (Distributed-Feedback Laser) ➢ VCSEL (Vertical-Cavity Surface-Emitting Laser)

SFP+_光模块测试指导PDF

SFP与SFP、XFP的区别10G模块经历了从300PinXENPAKX2XFP的发展最终实现了用和SFP一样的尺寸传输10G的信号这就是SFP。

SFP凭借其小型化低成本等优势满足了设备对光模块高密度的需求从2002年标准推了到2010年已经取代XFP成为10G 市场主流。

SFP光模块优点1、SFP具有比X2和XFP封装更紧凑的外形尺寸与SFP 尺寸相同2、可以和同类型的XFPX2XENPAK直接连接3、成本比XFPX2XENPAK 产品低。

SFP和SFP的区别1、SFP 和SFP 外观尺寸相同2、SFP协议规范IEEE802.3、SFF-8472 SFP 和XFP 的区别1、SFP和XFP 都是10G 的光纤模块且与其它类型的10G模块可以互通2、SFP比XFP 外观尺寸更小3、因为体积更小SFP将信号调制功能串行/解串器、MAC、时钟和数据恢复CDR以及电子色散补偿EDC功能从模块移到主板卡上4、XFP 遵从的协议XFP MSA协议5、SFP遵从的协议IEEE 802.3ae、SFF-8431、SFF-8432 6、SFP是更主流的设计。

3、SFP 协议规范IEEE 802.3ae、SFF-8431、SFF-8432。

一、目的高质量的完成维修任务保证模块能及时完成交付。

二、适用范围SFP 6G生产模块三、产品测试连接图装备测试连接图测试原理:信号发生器的输出信号经过RF Spliter射频分路器分成两路一路给待测模块发射端另外一端给光源。

待测模块发出的光信号给示波器进行相关参数光功率、消光比、交叉点等的测试。

光源发出的光信号进过衰减器再通过50:50光分路器一路给光功率计另外一路给被测模块接收端进行灵敏度测试。

四、模块功能介绍 4.1、简要说明模块在系统中的位置、作用、采用的标准SFP 6G光模块用于无线产品模块主要使用在中国的3G业务上为6Gbps可插拔收发一体的SFP光模块可插在使用6G单板上该版本可应用于无线TD系统中完成6G信号的光/电和电/光转换同时还完成模块自身的性能上报等功能。

常见光纤接口图解

更资源请关注鸿鹄论坛：
ST 到 FC，对于 10Base-F 连接来说，连接器通常是 ST 类型，另一端 FC 连的是光纤步线架。
ST 到 ST 两头都是 GBIC 的。。
更多资源请关注鸿鹄论坛：
SC 到 LC，一头 GBIC,另一头 MINI-GBIC。
更多资源请关注鸿鹄论坛：
wwwdailiavcom提供部分资料常见光纤接口图解常见光纤接口图解上面这个图是lc到lc的lc就是路由器常用的sfpminigbic所插的线头
常见光纤接口图解
上面这个图是 LC 到 LC 的，LC 就是路由器常用的 SFP，mini GBIC 所插的线头。
FC 转 SC，FC 一端插光纤步线架，SC 一端就是 catalyst 也好，其他也好上面的 GBIC 所插线缆。

基于通用MCU的智能SFP光模块设计

2009年第3期福建电脑基于通用MCU 的智能SFP 光模块设计苏友章1，周剑扬1，郭元章2（1．厦门大学电子工程系福建厦门3610052．厦门优迅高速芯片有限公司福建厦门361005）【摘要】：本文介绍一种兼容SFF-8472协议的智能SFP 光模块的设计方案，提出了一种通用的光模块数字诊断监测（DDM ）的设计思路，适用于不同型号MCU 的DDM 系统。

使用MCU 的FLASH 存储A2H 地址的内容，采用内外部校准相结合的新校准方式，更灵活，更简便。

通过实际测试，该方案的精度满足协议的要求。

【关键词】：SFP 光模块；数字诊断监测；IIC 总线1、引言SFP 光模块的数字诊断监测主要是对光模块的供电电压、模块温度、偏置电流、接收光功率、发射光功率等5个模拟参量和各种监控信号实时监测。

通过分析数字化测量结果判断光模块的通信工作状况，这有利于光通信链路的维护[1]。

目前大部分设计方案是采用MAXIM 公司的DS1859，该芯片完全兼容SFF-8472协议，功能齐全，软件编程简便，但是该芯片价格比较贵，同样很多空间已固定，不灵活，扩展性不好，对于以后版本的升级不方便。

本方案采用一片MCU 、EEPROM 、数字控制电位器（DCP ）替代DS1859，使用软件编程达到满足SFF-8472协议要求，用FLASH 存储A2H 地址内容以及内外部校准相结合的新校准思想，具有性价比高，可靠性好，扩展性好，校准快速简便等优点。

本文首先介绍五个模拟量的一种新校准原理，接着分析DDM 系统的控制器MCU 、限幅放大器、激光驱动器、存储单元、DCP 的原理与作用，然后给出软件的设计思路和实现方案，最后通过实验数据验证该方案的可行性。

2、参量校准原理根据SFF-8472协议，光模块的供电电压等五个模拟参量有内部校准和外部校准两种方式，内部校准的参数固化在程序里面，虽然可以通过外部界面设置改变，但是不同型号激光器PD 响应度不一样，内部校准就很不灵活。

基于LabVIEW的SFP光模块测试平台的设计与实现.

基于LabVIEW的SFP光模块测试平台的设计与实现随着近几年光通信的迅速发展，光通信接入网对实现光电、电光转换的光收发模块的要求越来越高，光收发模块的测试也越来越复杂。

早期一般使用Visual Basic、Visual C++开发测试软件，存在开发周期长、测试效率低等问题，本文提出了使用LabVIEW虚拟仪器技术来完成测试工作的方法，解决了测试成本高、测试效率低、测试系统松散等问题，同时它还具备远程测试以及仪器定制或自制等特点。

虚拟仪器技术已经深远地影响着测试测量领域，是企业和科研单位的测试工作的重要解决方案之一。

本文正是利用此项技术解决了SFP光模块测试平台开发的几个关键问题。

1 SFP光模块测试软件的设计1.1软件结构软件由四个界面构成，实时监控界面、阈值设置界面、校准界面和光模块信息设置界面。

实时监控界面是软件的主界面，它显示数字诊断功能[1]中的五个模拟量与其Alarm和Warning标志；阈值设置界面的功能是设定Alarm与Warning阈值，当实时监控值不在阈值内时会出现工作异常警示；校准界面主要是解决数据漂移，从而保证测得数据准确；模块信息设置界面是完成光模块在出厂前信息设置。

软件运行的过程中用到的数据库是由Access数据库构成。

如图1所示为软件结构图。

1.2计算机并口模拟I2C总线I2C总线由四种信号组成：开始信号、停止信号、响应信号和数据发送。

在计算机并口产生这些信号就要对数据地址、状态地址和控制地址进行程序设计和控制。

在LPT1端口中，它们对应的地址分别为0x378、0x379和0x37A。

计算机并口中的8个数据端口分别对应0x378中的B7~B0；5个状态端口分别对应0x379中的B7~B3；4个控制端口分别对应0x37A中的B3~B0。

如果在以上地址的某一位上写1，计算机并口的对应端口就会产生逻辑电平高。

I2C 总线的SDA和SCL分别需要并口的两个端口模拟，这是因为计算机并口的特性，对地址中的数据的操作要么一直读操作要么一直写操作。

课件：光模块ATS测试原理及机台架设

3，误码仪一直显示长误码光源是否正常工作，光源的激励信号有无打开光源激励源与接收器是否为同一误码仪差分信号线是否有阻抗失配（分别看俩差分电眼图）
6/24/2021
Innolight Confidential
24
有问题吗？
6/24/2021
Innolight Confidential
25
波长：1310nm 距离：2km 机种：LTE
6/24/2021
Innolight Confidential
6
1.什么是光模块----光模块之光器件分类 DFB激光器
波长：可调1270~1610 距离：10/20/40km 机种：LR
6/24/2021
Innolight Confidential
7
EV-Board Innolight 测试板
TX RX 光源
6/24/2021
Innolight Confidential
21
4，自动测试机台架设
机台校验： 1，）设备初始化
误码仪初始化设定：工作速率，发送码型眼图示波器初始化设定：工作速率，工作波长，横纵坐标设定电源初始化设定：输出稳压电压，设定最大电流热流仪初始化设定：感温模式，气流设定，温度设定衰减器初始化设定：默认衰减值，工作波长
被测试模块工作消耗电流需扣除开关电源固有的部分工作电流，评估测试板消耗的些许电流
2，VCC_Offset 在插入模块的情况下，设定电源电压为3.3V时测量模块端实际电压，此电压与设定
的3.3V之前的差值即为Vcc_Offset 任何电源都有其带负载特性，任何传输线都有损耗，在测试时必须保证模块是正确
VCSEL激光器，FP激光器，DFP激光器， EML激光器
