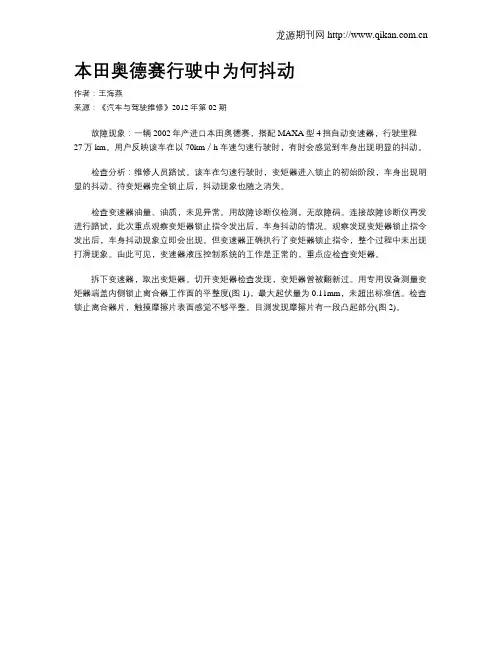

本田奥德赛行驶中为何抖动
本田奥德赛行驶中为何抖动作者：王海燕来源：《汽车与驾驶维修》2012年第02期故障现象：一辆2002年产进口本田奥德赛，搭配MAXA型4挡自动变速器，行驶里程27万km。
用户反映该车在以70km／h车速匀速行驶时，有时会感觉到车身出现明显的抖动。
检查分析：维修人员路试。
该车在匀速行驶时，变矩器进入锁止的初始阶段，车身出现明显的抖动。
待变矩器完全锁止后，抖动现象也随之消失。
检查变速器油量、油质，未见异常。
用故障诊断仪检测，无故障码。
连接故障诊断仪再发进行路试，此次重点观察变矩器锁止指令发出后，车身抖动的情况。
观察发现变矩器锁止指令发出后，车身抖动现象立即会出现。
但变速器正确执行了变矩器锁止指令，整个过程中未出现打滑现象。
由此可见，变速器液压控制系统的工作是正常的，重点应检查变矩器。
拆下变速器，取出变矩器。
切开变矩器检查发现，变矩器曾被翻新过。
用专用设备测量变矩器端盖内侧锁止离合器工作面的平整度(图1)，最大起伏量为0.11mm，未超出标准值。
检查锁止离合器片，触摸摩擦片表面感觉不够平整。
目测发现摩擦片有一段凸起部分(图2)。
分析锁止离合器摩擦片存在凸起与车身抖动的关系。
当离合器锁止的初期，液压系统控制锁止离合器由部分接台状态逐渐过渡到完全接合状态。
那么，在部分接台阶段，由于摩擦片平整度不够，使得摩擦力出现跳变，这应是车身抖动的原园所在。
待锁止离合器完全接台后。
离合器片与变矩器端盖无相对转动，所以抖动便会消失。
这样的分析与故障现象相符，因此故障点的判断应威立。
锁止离合器摩擦片不平整的原因一般是粘接摩擦片时操作不规范造成的。
常见的原因是粘片时所用的模具选择不当或模具的作用面本身不够平整。
故障排除：使用符合标准的模具重新粘接变矩器锁止离合器摩擦片，调整锁止离合器间隙并焊接变矩器，装车后路试确认故障排除。
汽车维修手册 资料 电路图
淘宝店: /本田车系2009广州本田CITY锋范原厂维修手册2007本田Acura讴歌RL中文原厂维修手册2009本田Acura讴歌TL中文原厂维修手册2002至2004本田stream时韵维修手册2004本田stream原厂维修手册增补版2007东风本田新CR-V原厂维修手册2004东风本田CR-V原厂维修手册2009东风本田思域原厂维修手册2007东风本田思域原厂维修手册2006东风本田思域原厂维修手册2006本田思域混合动力技术培训手册2005广州本田奥德赛原厂维修手册2006广州本田奥德赛维修手册2002广州本田奥德赛原厂维修手册2004广州本田飞度原厂维修手册2006广州本田飞度原厂维修手册增补版2008广州本田飞度原厂维修手册2009广州本田飞度原厂维修手册2006广州本田思迪CITY维修手册2008广州本田思迪维修手册增补版2008广州本田新雅阁原厂维修手册2008广州本田雅阁原厂培训资料2008广州本田雅阁原厂维修手册增补版2008广州本田雅阁音响导航原厂培训2006广州本田雅阁原厂维修手册2003广州本田2.3雅阁原厂维修手册2001广州本田雅阁原厂维修手册丰田车系2010广汽丰田凯美瑞油电混合动力维修手册第一册2010广汽丰田凯美瑞油电混合动力维修手册第二册2010广汽丰田凯美瑞油电混合动力维修手册第三册2010广汽丰田凯美瑞油电混合动力维修手册第四册2010广汽丰田凯美瑞油电混合动力全车电路图2010广汽丰田凯美瑞油电混合动力损伤维修手册2010广汽丰田凯美瑞油电混合动力新车特性2010广汽丰田凯美瑞油电混合动力新车培训2010广汽丰田凯美瑞油电混合动力用户手册+应急指南2008广汽丰田凯美瑞原厂维修手册2009广汽丰田汉兰达原厂维修手册第一册2009广汽丰田汉兰达原厂维修手册第二册2009广汽丰田汉兰达原厂维修手册第三册2009广汽丰田汉兰达原厂维修手册第四册2009广汽丰田汉兰达原厂维修手册第五册2009广汽丰田汉兰达原厂新车特性2007丰田汉兰达原厂维修手册2010一汽丰田皇冠原厂培训手册2010一汽丰田皇冠原厂全车电路图2004一汽丰田皇冠原厂维修手册2006一汽丰田皇冠彩色电路图2006一汽丰田皇冠原厂维修手册增补篇2007一汽丰田卡罗拉原厂维修手册2007丰田FJ酷路泽原厂维修手册2007丰田FJ酷路泽原厂技术培训2008广州丰田雅力士原厂维修手册2000一汽丰田花冠原厂维修手册2004一汽丰田花冠原厂电路图2003一汽丰田花冠轿车维修手册2005丰田雷克萨斯GS430原厂中文培训资料2005丰田雷克萨斯GS430.GS300原厂中文培训资料2005丰田雷克萨斯GS430.GS300维修手册(英文版)丰田雷克萨斯LS430电器维修手册中文版雷克萨斯A761E波箱原厂维修手册丰田雷克萨斯IS200维修手册丰田凌志LS400原厂中文维修手册丰田陆地巡洋舰维修手册一汽丰田特锐原厂维修手册2006一汽丰田威驰电路图（增补版）一汽丰田威驰原厂维修手册一汽丰田威姿原厂维修手册丰田系列发动机原厂维修手册2005一汽丰田锐志原厂维修手册日产车系2008东风日产天籁原厂维修手册2006东风日产天籁原厂维修手册2004东风日产天籁原厂维修手册东风日产新天籁原厂技术培训2006东风日产轩逸维修资料2008东风日产奇骏原厂维修手册2008东风日产新奇骏T31原厂培训教材2003日产奇骏T30维修手册2001日产奇骏T30维修手册2008郑州日产御轩原厂维修手册2006东风日产轩逸原厂维修手册2006东风日产轩逸G11原厂技术培训2006日产淑女跑车350Z原厂维修手册2006日产风雅原厂维修手册1999日产碧莲W41原厂维修手册2001日产佳奔E25原厂维修手册2005东风日产骐达原厂维修手册2005东风日产颐达原厂维修手册2007东风日产骊威原厂维修手册2006东风日产骏逸原厂维修手册94-98日产风度A32原厂维修手册2001日产风度A33原厂维修手册2001风神蓝鸟全车维修手册2002日产风神蓝鸟二代原厂维修手册2004日产风神蓝鸟智尊原厂维修手册2005日产尼桑贵仕V42原厂维修手册2007日产尼桑贵仕维修手册1997日产途乐Y61原厂维修手册1999日产途乐Y61原厂维修手册2001日产途乐Y61原厂维修手册2004日产西玛F50原厂维修手册2005日产西玛F50原厂维修手册94-97日产阳光B14原厂维修手册2002日产阳光N16原厂维修手册2003东风日产阳光EQ7202原厂维修手册2005东风日产阳光EQ7202原厂维修手册2005郑州日产皮卡P27原厂维修手册2006郑州日产皮卡P31原厂维修手册2007郑州日产SUV奥丁原厂维修手册2004郑州日产帕拉丁原厂维修手册2001日产皮卡D22原厂维修手册94-99日产皮卡D22原厂维修手册马自达车系2008一汽马自达M5原厂维修手册2008长安马自达2原厂维修手册2008长安马自达2原厂技术培训2010长安马自达M3原厂维修手册2010长安马自达M3原厂技术培训手册2006长安马自达M3原厂维修手册2008马自达RX-8维修手册2009马自达M6睿翼维修手册2009一汽马自达M6睿翼原厂技术培训2007一汽马自达M6原厂维修手册2006一汽马自达M6原厂维修手册2005马自达M6自动变速器原厂维修手册2005马自达M6维修车间操作手册2010新一代普利马维修技术原厂培训2005海南马自达普利马原厂维修手册2004海南普利马原厂维修手册2003海南马自达福美来原厂维修手册2006海南马自达福美来二代原厂维修手册2009海马VT2无级变速器维修手册2004马自达MPV自变速驱动桥维修手册2001马自达MPV原厂维修手册三菱车系2007长丰猎豹CS6原厂维修手册2009长丰猎豹CS7原厂维修手册长丰猎豹吉普汽车维修手册长丰猎豹汽车原厂技术培训东南得利卡原厂维修手册东南富利卡原厂维修手册东南戈蓝汽车原厂维修手册东南菱帅原厂维修手册东南菱绅原厂维修手册东南系列发动机变速器原厂维修资料三菱戈蓝原厂维修手册2008三菱格蓝迪原厂维修手册2007三菱格蓝迪原厂维修手册2006三菱格蓝迪原厂维修手册（中国版补充）2004三菱格蓝迪原厂维修手册2007三菱蓝瑟原厂维修手册三菱戈蓝蓝瑟维修手册2008北京欧蓝德原厂维修手册2006北京欧蓝德原厂维修手册2004北京欧蓝德原厂维修手册2002三菱帕杰罗速跑原厂维修手册2004三菱帕杰罗速跑P45维修手册2008三菱帕杰罗原厂维修手册三菱帕杰罗V73全车原厂车间检修手册三菱帕杰罗V73原厂维修手册三菱帕杰罗原厂维修手册三菱系列发动机变速器维修手册铃木车系2007铃木吉姆尼原厂维修手册2009长安铃木新天语SX4自动变速器维修手册2009长安铃木新天语SX4原厂维修手册2007长安铃木天语SX4维修手册长安铃木天语SX4轿车CNG系统维修手册2006铃木超级维特拉原厂维修手册长安铃木羚羊原厂维修手册2005长安铃木燕雨原厂维修手册昌河铃木北斗星微型客车原厂维修手册2006昌河爱迪尔原厂维修手册铃木SOLIO所力歐（1.3L）维修手册斯巴鲁车系2008斯巴鲁森林人原厂维修手册2006斯巴鲁森林人原厂维修手册2005斯巴鲁森林人原厂维修手册2004斯巴鲁森林人原厂维修手册2006斯巴鲁翼豹原厂维修手册2005斯巴鲁翼豹原厂维修手册2007斯巴鲁力狮原厂维修手册2006斯巴鲁力狮原厂维修手册2005斯巴鲁力狮原厂维修手册现代车系2009北京现代索纳塔领翔NFC维修手册2009北京现代索纳塔领翔NFC培训手册2009北京现代索纳塔EF名驭电路图2007北京现代索纳塔自动波电路图北京现代现代索纳塔维修手册北京现代索纳塔发动机培训2005北京现代索纳塔NF御翔原厂维修手册2008北京现代索纳塔NF御翔原厂全车电路图北京现代索纳塔御翔NFC培训手册2009北京现代伊兰特原厂维修手册2008北京现代伊兰特悦动原厂维修手册北京现代伊兰特原厂技术培训手册2007北京现代伊兰特原厂全车电路图2004北京现代伊兰特原厂维修手册2008北京现代途胜原厂全车电路图2009北京现代途胜原厂全车电路图2009北京现代途胜原厂维修手册北京现代途胜原厂技术培训教材2004北京现代途胜原厂维修手册2009北京现代雅申特原厂维修手册2008北京现代雅绅特原厂全车电路图2006北京现代雅绅特原厂维修手册2006华泰现代圣达菲原厂维修手册2008华泰现代新圣达V6原厂维修手册华泰现代圣特菲原厂技术培训教材华泰现代特拉卡原厂维修手册现代特拉卡柴油发动机原厂维修手册现代酷派跑车原厂全车电路图现代XG君爵原厂维修手册2004现代雅科仕原厂维修手册起亚车系2005东风起亚赛拉图原厂维修手册2005东风悦达起亚千里马原厂维修手册东风悦达千里马原厂维修手册东风悦达起亚千里马原厂维修培训手册2009东风悦达起亚福瑞迪原厂技术培训2009起亚狮跑20DOHCVVT维修手册2007起亚狮跑原厂维修手册2006起亚狮跑原厂全车电路图2003东风悦达起亚远舰维修手册东风悦达起亚远舰新车技术培训教材起亚嘉华原厂维修手册东风悦达起亚嘉华原厂培训资料东风悦达起亚嘉华原厂全车电路图2003东风起亚悦达嘉华3.5维修手册大宇车系大宇希望原厂维修手册大宇（DAEWOO）LEGANZA典雅轿车全车线路图大宇（DAEWOO）兰龙轿车原厂全车线路图大宇蓝龙新巧龙旅行家典雅维修手册大宇王子超级沙龙轿车电控燃油喷射系统维修手册大宇Daewoo贵族希望ESPERO轿车电喷系统维修手册大宇蓝龙电器系统维修手册大宇蓝龙发动机电控系统检修大宇系列汽车电气元件位置及电路图全集通用车系2009上海通用别克新君威原厂维修手册2003上海通用别克君威原厂维修手册2009上海通用别克新君越原厂维修手册2008上海通用别克君越原厂维修手册2008上海通用别克君越混合动力维修手册2008通用别克君越6T40自动变速箱维修手册2006上海通用别克君越原厂维修手册2006上海通用别克GL8原厂维修手册2006上海通用别克GL8陆尊原厂维修手册2005上海通用别克GL8陆尊原厂维修手册2003上海通用别克GL8原厂维修手册增补本2001上海通用别克GL8原厂维修手册上海通用别克GL8陆尊原厂维修手册2005通用别克荣御原厂维修手册2005上海通用荣御原厂技术培训资料上海别克新世纪原厂维修手册2000通用别克新世纪GL GLX GS维修手册2003上海通用别克世纪维修手册2008通用凯迪拉克CTS原厂维修手册2007凯迪拉克(ESCALADE)凯雷德维修手册2006通用凯迪拉克SGM980原厂维修手册2005通用凯迪拉克XLR原厂维修手册2005通用凯迪拉克SRX原厂维修手册2005通用凯迪拉克CTS原厂维修手册2005通用凯迪拉克CRX原厂维修手册上海通用凯迪拉克原厂技术培训教材2010上海通用别克凯越原厂全车电路图2008上海通用别克凯越原厂维修手册2008上海通用别克新凯越培训手册2004上海通用别克凯越原厂维修手册上海通用别克凯越HRV维修手册2010上海通用林荫大道原厂维修手册2007上海通用林荫大道原厂维修手册2010雪佛兰新赛欧原厂技术培训手册2005上海通用赛欧原厂维修手册2003上海通用赛欧维修手册上海别克赛欧轿车维修手册全车电路图2007上海通用雪佛兰乐骋原厂维修手册2007上海通用雪佛兰景程原厂维修手册2006上海通用雪佛兰景程维修手册2005上海通用雪佛兰景程原厂维修手册2007上海通用雪佛兰乐风原厂维修手册2009上海通用雪佛兰科鲁兹原厂维修手册2007通用雪佛兰科帕奇C100原厂维修手册上海通用五菱SPARK原厂维修手册福特车系2008长安福特福克斯原厂维修手册2005长安福特福克斯原厂维修手册2007长安福特蒙迪欧智胜原厂维修手册长安福特蒙迪欧原厂维修手册长安福特蒙迪欧维修手册增补版福特蒙迪欧5速变速箱原厂维修手册长安福特蒙迪欧原厂技术培训手册2009长安福特嘉年华电气原厂维修手册2008长安福特嘉年华原厂维修手册2005长安福特嘉年华电气维修手册2003长安福特嘉年华原厂维修手册2005福特领航员原厂维修手册2005福特翼虎原厂维修手册2007福特S-MAX原厂维修手册2007长安福特S-MAX原厂技术培训资料道奇车系道奇大捷龙中文维修手册道奇捷龙汽车维修手册克莱期勒300C维修技术培训手册Chrysler Neon 2000 彩虹原厂维修手册STRA TUS 2000道奇原厂维修手册克莱斯勒倪虹原厂维修手册克莱斯勒土星原厂手册克莱斯勒北京切诺基维修手册雪铁龙车系2006东风雪铁龙凯旋维修手册东风雪铁龙凯旋原厂培训与电路图东风雪铁龙雪铁龙C2维修手册2007东风雪铁龙毕加索原厂维修手册东风雪铁龙毕加索全车原厂电路图东风雪铁龙毕加索轿车结构与维修东风雪铁龙毕加索原厂维修手册东风雪铁龙塞纳维修手册东风雪铁龙爱丽舍原厂维修手册东风雪铁龙爱丽舍全车电路图东风雪铁龙爱丽舍轿车维修手册神龙富康988EX维修手册神龙富康ZX维修手册富康988轿车电气元件位置与电路图神龙富康自动变速器维修手册神龙富康全车电路图神龙富康电喷发动机修理手册标致车系东风标致307原厂维修手册2008东风标致307二厢2.0原厂电路图2007东风标致307CMS 2.0 原厂电路图东风标致307 1.6自动档V AN+CAN全车电路图东风标致307多路传输系统培训东风标致307原厂技术培训手册东风标致206原厂电气维修手册东风标致206原厂技术培训手册2010东风标致408原厂技术培训手册菲亚特车系菲亚特维修手册南京菲亚特派力奥维修手册南京菲亚特西耶那维修手册新雅途EPS维修资料英国车系路虎汽车维修手册南京名爵原厂维修手册上汽荣威原厂维修手册大众车系2010一汽大众CC原厂维修手册2010一汽大众CC原厂技术培训手册2010一汽大众CC原厂保养手册2009一汽大众高尔夫A6原厂维修手册2009上海大众途观原厂培训手册2009上海大众朗逸原厂维修手册2009上海大众朗逸原厂全车电路图2005一汽大众开迪Caddy原厂维修手册2005一汽大众开迪Caddy原厂技术培训手册2005一汽大众开迪Caddy原厂全车电路图2009一汽大众速腾原厂维修手册2009一汽大众速腾1.4T原厂技术培训一汽大众速腾09G波箱阀体分解图2006一汽大众速腾原厂维修手册2010一汽大众迈腾原厂电路维修手册2009一汽大众迈腾原厂电路维修手册2009一汽大众迈腾新技术原厂培训2009一汽大众迈腾1.4T原厂维修手册2007一汽大众迈腾原厂维修手册2009大众辉腾原厂技术培训手册2009上海大众帕萨特新领驭电路图2007上海大众帕萨特领驭原厂维修手册2005帕萨特GLI原厂全车电路图上海大众PASSAT领驭售后技术培训上海大众帕萨特B5原厂维修手册2001-2003波罗1.4中文原厂维修手册2007上海大众波罗劲情劲取原厂维修手册上海大众POLO 维修手册2005POLO GP上海大众内部培训资料2004上海大众桑塔纳3000维修手册上海大众桑塔纳2000维修手册桑塔纳01N自动变速箱维修手册2008上海大众新桑塔纳全车电路图上海大众斯柯达法比亚原厂维修手册2003上海大众途安原厂维修手册2004上海大众途安原厂维修手册上海大众途安内部技术培训教材上海大众途锐维修手册一汽大众宝来原厂维修手册2004一汽大众宝来原厂技术培训教材一汽大众宝来全车电路图2008一汽大众新宝来原厂维修手册2006一汽大众宝来维修手册2004一汽捷达原厂维修手册2006一汽大众捷达原厂全车电路图2005一汽大众捷达原厂全车电路图一汽大众捷达柴油车维修手册一汽捷达都市先锋维修手册一汽捷达电喷系列轿车维修手册2003上海大众高尔维修手册奥迪车系一汽大众奥迪A6L C6原厂维修手册一汽大众奥迪A6原厂维修手册一汽大众奥迪A6原厂技术培训一汽大众奥迪A4原厂维修手册一汽大众奥迪A4原厂技术培训奥迪A6维修手册奥迪Q7原厂全车电路图奥迪Q7原厂车间维修手册奥迪Q7原厂自学培训手册奥迪TT原厂自学手册2008奥迪TT原厂电路维修手册奥迪A8原厂维修手册奥迪A8原厂技术培训资料欧洲车系绅宝系列车型中文维修资料欧宝系列车型中文维修资料沃尔沃系列车型中文维修资料奔驰系列车型中文维修资料宝马系列车型中文维修资料比亚迪车系2008比亚迪F0原厂维修手册2008比亚迪F0电喷系统维修手册2008比亚迪F1厂家技术培训手册2007比亚迪F3 F3-R原厂维修手册2007比亚迪F3发动机电喷系统维修手册2007比亚迪F3维修站培训教材2006比亚迪F3原厂维修手册2009比亚迪F6原厂维修手册2009比亚迪S8原厂维修手册2009比亚迪S8厂家内部培训教材奇瑞车系2008奇瑞A520原厂维修手册2009奇瑞A3原厂维修手册2011奇瑞新A3原厂维修手册2009奇瑞威麟V5原厂维修手册奇瑞东方之子原厂维修手册奇瑞风云系列车型原厂维修手册奇瑞旗云A15原厂维修手册2007奇瑞新A15旗云维修手册奇瑞瑞虎原厂维修手册2010奇瑞瑞麒G6原厂维修手册2010奇瑞瑞麒G5原厂维修手册2008奇瑞瑞麒2原厂维修手册奇瑞QQ原厂维修手册长城车系长城风骏原厂维修手册长城哈弗原厂维修手册长城嘉誉原厂维修手册长城酷熊原厂维修手册长城精灵原厂维修手册长城赛铃原厂维修手册长城赛弗原厂维修手册长城炫丽原厂维修手册长城赛影原厂维修手册吉利车系2010吉利帝豪原厂维修手册2007吉利金刚原厂维修手册吉利美人豹跑车维修手册2010吉利熊猫原厂电气维修手册2009吉利远景原厂技术培训手册2006吉利远景原厂维修手册吉利自由舰维修手册吉利FC-1全自动汽车空调维修手册吉利优利欧汽车电路图册中兴汽车中兴皮卡原厂维修手册中兴汽车无限原厂维修手册中兴威虎发动机原厂维修手册江铃汽车江铃陆风风华原厂维修手册江铃陆风风尚原厂维修手册江铃陆风原厂维修手册江铃宝典皮卡原厂维修手册江铃全顺原厂维修手册力帆汽车重庆力帆520原厂维修手册重庆力帆620原厂维修手册江淮汽车江淮宾悦原厂维修手册江淮瑞风原厂维修手册华晨汽车华晨中华轿车原厂维修手册华晨中华骏捷原厂维修手册华晨金杯海狮维修手册丰田海狮面包车维修手册华普汽车华普海锋原厂维修手册华普海尚原厂维修手册华普海迅原厂维修手册华普海域原厂维修手册华普海悦原厂维修手册哈飞汽车哈飞民意原厂维修手册哈飞赛马原厂维修手册哈飞赛豹电控维修手册长安汽车长安CM8原厂维修手册长安奔奔原厂维修手册长安之星原厂维修手册长安志翔原厂维修手册福田汽车北汽福田原厂维修手册福田蒙派克原厂维修手册双环汽车双环CEO原厂维修手册双环小贵族原厂维修手册一汽汽车天津夏利汽车维修手册一汽华利维修手册一汽佳宝原厂维修手册。
全套汽车维修资料范文
全套汽车维修资料共享交换出售全套汽车电路图奥迪A6L中文全车电路图奥迪A6轿车电气元件位置与电路图一汽大众奥迪A4轿车电路图奥迪Q7全车电路图奥迪V6轿车电气元件位置与电路图奥迪A4L中文奥迪A4L中文电器系统奥迪A8D3电路图1奥迪凌志430电器元件位置图奥迪200 1.8T电器元件位置与电路图奥迪A8电气部件宝来A4电路图2001-12宝来ATD柴油发动机电路图2002-9宝来Golf A4 BJH发动机电路图2004-12宝来Golf 1.6L汽油发动机(BJH_BWG)电路图2006-11 宝来GP Golf EOBD发动机电路图2006-10宝来GP_型电路图2008-7宝来Bora-R 运动版电路图2005-3大众甲克虫-路宝全车电新宝来电路图2008-8新宝来2010_电路图捷达2006年EOBD车型电路图捷达2006年电路捷达ATK发动机电路图捷达FLIII 2010年型电路图捷达MK201防抱死制动系统电路图捷达电路图捷达CNG接线图（05款N系统）捷达2006年EOBD车型电路图捷达2006EOBD车型电路图捷达AT新内饰-电路图2001-9捷达A1984年整车电路图及故障诊断捷达A2002年SDI柴油发动机电路图捷达2005年全车原厂电路图及补充捷达(2005)电路图捷达轿车电气元件位置与电路图捷达王全车线路图2005款捷达电路图(原厂)2005款捷达电路图(原厂)补充部分Golf 1984年捷达捷达2006年型EOBD车型电路图（CIX）捷达2004年二次优化线束电路图辉腾车载电网辉腾暖风与空调系统辉腾信息娱乐系统速腾2006年电路图速腾2007年电路图速腾_2009_电路图速腾_2010_电路图速腾_2008_警车电路图迈腾2010_电路图迈腾2011_电路图迈腾A2007年电路图迈腾A2008年警车电路图高尔夫(2003)电路图高尔夫2009_电路图新版高尔夫2009_电路图高尔夫_2010_电路图高尔夫_2011_电路图帕萨特1.8T（2005年款）电路图帕萨特1.8T原厂彩色线路图帕萨特2.0（2005年款）电路图帕萨特1.8GLI 2005款线路图帕萨特1.8L、1.8T、2.8L V6轿车桑塔纳2000 1.8AT(2004款)电路图桑塔纳3000电路图桑塔纳2000电喷全车线路图桑塔纳3000原厂电路图STN2000 GSI 线路图上海大众途安电路图途安（2005年款）基本电路图途安电路图POLO电路图波罗1.4全车电路图POLO全车线路图一汽开迪全车线路图(2005Caddy 2005电路图Caddy 2005电气设备CC 2010_电路图08-05朗逸电路图98丰田陆地巡洋舰4700v8全车线路图98款丰田4700全车电路图1990-1999丰田车系全车线路图1990-1999凌志车系全车线路图2004 卡罗拉电路图2700 3400 4500 4700电器电路图丰田佳美2.4元件位置图丰田佳美99款2.2--30全车线路图丰田陆地巡洋舰霸道电路图维修站内部资料丰田陆地巡洋舰全车电路图(2005款)新皇冠电路扫描图2008皇冠电路1camry佳美全车电路图LS430电路图(00年英文)2003普锐斯全车电路图霸道电路图(英文)丰田COROLLA-ZZE122系列电路图丰田汽车电路图：海狮，大霸王，小霸王丰田特瑞凯美瑞全车电路图新大霸王电路图新丰田大霸王电路图VIOS威驰全车电路图98本田雅阁电路图1990-1999本田车系全车线路图本田CRV车身电路图本田CRV发动机电路图本田思域全车线路图完整版广州本田飞度发动机电路图广州本田全车线路图完整版03款奥德赛车身系统电路图05，03款雅阁发动机电脑端子详解图05款奥德赛车身电路图05款奥德赛空调系统电路图05款奥德赛气囊电路图08 CRV 车身电气08 CRV发动机电器08款雅阁车身电路图08款雅阁发动机电器系统08款雅阁音箱和可视系统电路图2003款广州本田雅阁2.0L、2.4L轿车2003款广州本田雅阁3.0L轿车2006思迪CITY全车电路图本田思域全车电路图广本奥德赛S-Matic自动变速器电路图广州本田RT维修培训教材车身电器广州本田雅阁轿车标致206电路图-原厂2005雪铁龙C2电路图-原厂2006雪铁龙毕加索(1.6)(2.0)电路图雪铁龙新毕加索电路图-原厂2007神龙爱丽舍线路图东南得利卡汽车全车电路东南富利卡汽车元器件位置及全车电路图雪铁龙赛纳维修手册(电路图部分)毕加索电路图阅读原理、毕加索16L电器电路图毕加索20L电器电路图东风标致307电路部分-原厂东风起亚千里马电路图东风雪铁龙富康电气维修资料东风雪铁龙凯旋电器电路图-原厂2006东风雪铁龙凯旋电器装备—原厂2006-4 东风雪铁龙凯旋多路传输电器电路图东风雪铁龙凯旋空调—原厂2006雪铁龙C5电路图版雪铁龙CX25型轿车电路原理图东风日产天籁线路图风神蓝鸟轿车电气元件位置与电路图TIIDA (颐达TIIDA (骐达)NISSAN B14第13章风神蓝鸟电气元件位置风神蓝鸟全车电路图尼桑风度A32全车电路图尼桑风度A33全车电路图日产E24日产N16原厂电路图日产u13日产W41日产Y61（途乐）原厂电路图日产骏逸电路图(06年)日产帕拉丁原厂电路图日产西玛（CIMA）电路图04年)日产轩逸原厂电路图上海别克陆尊电路图上海别克赛欧全车线路图上海别克系列轿车电气元件位置与电路图上海别克新世纪全车线路图上海通用别克GL8商务车全车线路图上海通用君威轿车电路图上海通用凯越轿车电路图别克荣誉(电路图)上海别克君威原厂电路图中华轿车电路图中华尊驰全车电路图中华电路图(11.8MT豪华型欧三)2006沃而沃电路图Mazda RX-8 电路图宝马E36 电路图宝马E32电路图北京Jeep2500全车电路图北京切渃基(化油器)全车线路图奔驰电路图奔腾电路图长安奥拓电路图道奇捷龙空调系统电路图东风风行东南富利卡汽车元器件位置及全车电路图福克斯FOCUS电路图福特05款翼虎电路图福特06款领航员电路图福特嘉年华线路图福特蒙迪欧原厂电路手册哈飞民意电路图红旗轿车电气元件位置与电路图红旗世纪新线路图吉利-自由舰电气江铃福特全顺客车电路图金杯电喷线路图普利马原厂电路奇瑞旗云全车线路图切诺基汽车电路图三菱帕杰罗全车电路图松花江中意全车线路图无线电电子元件一汽马自达M6轿车全车电路图一汽隹宝电路图依维柯电路图F3维修手册-电气NF电路图VOLVO S80宝马330-2001电路图宝马740电路图保时捷944电路图北京现代SONATA原厂电路图长城哈弗CUV电路图大宇蓝龙电器维修手大宇希望原厂电路图大宇系列汽车电气元件位置及电路图全集道奇捷龙全车电路图东风悦达千里马全车电路图海南马自达福美来2002线路图嘉华全车电路图进口嘉华电路图酷派的电路图马自达6电路图蒙迪欧电路图欧蓝德全车电路图派力奥电路图奇骏全车电路图奇瑞A520电路图部分奇瑞QQ整车电路图奇瑞瑞虎电路图奇瑞东方之子电路图奇瑞风云电路图奇瑞旗云全车线路图奇瑞瑞虎原厂电路维修手册起亚赛拉图电路图瑞风电路图现代圣塔非电路图现代特拉卡全车电路图新M3电路图雪佛兰开拓者电气伊兰特全车电路图怎样看汽车电路图沃尔沃全车系电路图宝马全车系电路图北京大切诺基汽车电路图北京帕杰罗越野车和秦川福莱尔轿车电路图（上）长安奥拓轿车电路图长安羚羊轿车电路图长安之星多功能车电路图东风悦达起亚千里马轿车电路图东南菱帅轿车电路图菲亚特派力奥轿车电路图菲亚特西耶那轿车电路图哈飞赛马轿车电路图海南马自达323轿车和江苏悦达轿车电路图吉利美日轿车电路图（上）金杯通用雪佛兰开拓者越野车电路图猎豹越野车电路图上海大众波罗轿车电路图上海大众高尔轿车电路图上海通用五菱汽车电路图上汽奇瑞QQ轿车电路图上汽奇瑞轿车电路图神龙毕加索轿车电路图神龙富康轿车电路图四川丰田考斯特客车电路图天津威驰轿车电路图夏利2000轿车电路图雪铁龙爱丽舍轿车电路图一汽大众高尔夫、宝来轿车电路图一汽红旗轿车电路图一汽佳宝汽车电路图一汽马自达M6中华轿车.pdf蒙迪欧电路图欧蓝德全车电路图派力奥电路图奇骏全车电路图奇瑞A520电路图部分奇瑞QQ整车电路图奇瑞瑞虎电路图奇瑞东方之子电路图奇瑞风云电路奇瑞旗云全车线路图奇瑞瑞虎原厂电路维修手册起亚赛拉图电路瑞风电路图现代圣塔非电路图现代特拉卡全车电路图新M3电路图雪佛兰开拓者电气伊兰特全车电路图怎样看汽车电路汽车电器与电子控制技术汽车电控系统万用表检测汽车电器构造与维修沃尔沃全车系电路图宝马全车系电路图以上电路图资料共21G,全部为电脑读PDF或WORD文件每年三月份免费更新，共300元联系电话（晚上6点以后打），QQ如果是需要单个文件可以在我QQ上面留言，文件小的我会免费发个你，全套维修手册广州本田雅阁08款维修手册广州本田雅阁03款维修手册广州本田雅阁06款维修手册广东本田2.3维修手册广州本田03款奥德赛维修手册广州本田05年奥德赛维修手册广州本田飞度维修手册广州本田RT维修培训教材广州本田2006 奥德赛维修手册东风本田CR-V原厂维修手册东风本田CR-V(05款)维修手册东风本田汽车思域混合动力车维修手册本田stream时韵维修手册(02年)本田思铂睿新车型培训资料20092006思迪CITY维修手册.pdf丰田新皇冠原厂维修手册2008.pdf丰田锐志原厂维修手册2005.pdf丰田威驰原厂维修手册.pdf丰田凯美瑞原厂维修手册06丰田2004卡罗拉原厂维修手册丰田陆地巡洋舰原厂维修手册丰田陆地巡洋舰2700 3400 4500 4700电器维修丰田陆地巡洋舰3400维修手册.pdf丰田TERIOS特锐原厂维修手册丰田Toyota RA V4原厂维修手册（英文）丰田大霸王小客车结构图解与维修规范1.doc丰田亚洲龙维修手册_丰田花冠NZE12.ZZE12维修手册.pdf丰田佳美原厂维修手册.pdf丰田凌志LS400皇冠CROWN3.0轿车电脑控制系统结构与维修.pdf 保时捷卡宴维修手册福特05款领航员维修手册美国军用吉普悍马的原厂维修资料.pdf克莱斯勒300C维修手册雷诺RENAULT维修手册VOLVO S80检修专辑.pdf保时捷968维修手册.pdf阿尔法罗密欧维修手册.pdf斯巴鲁森林人05、06原厂维修手册斯巴鲁翼豹维修手册中文版斯巴鲁云雀GHK7071维修手册斯巴鲁06力狮原厂维修手册斯巴鲁04森林人原厂维修手册.pdf斯巴鲁05力狮原厂维修手册.pdf宝马3系培训手册宝马华晨新5系培训教材宝马525i维修手册宝马国产维修手册宝马华晨新5系原厂中文维修手册宝马745 E65培训宝马745 E65-E66原厂维修手册宝马728 740 E38维修手册宝马X3 E83培训资料宝马X5 E53培训教材奔驰211维修手册奔驰220维修手册奔驰w202维修手册奔驰W203，W210系统检修奥迪2003 款A8中文维修手册奥迪A4 维修手册奥迪200 电喷维修手册奥迪A6L(中文)培训手册奥迪A6L C6培训英文奥迪A6 维修手册06年以前国产奥迪A6、帕萨特全车维修手册奥迪A6轿车电气元件位置与电路图奥迪V6轿车电气元件位置与电路图奥迪柴油维修手册大众途锐新车培训波罗中文原厂维修手册大众辉腾培训手册大众甲壳虫维修手册捷达轿车电气元件位置与电路图捷达柴油电喷发动机维修手册捷达前卫2V发动机燃油喷射系统.ppt捷达轿车包括柴油车培训捷达.宝来五气门发动机电控系统的维修.PDF 一汽大众开迪维修手册及培训资料一汽大众迈腾维修手册一汽大众宝来原厂维修手册上海帕萨特B5轿车维修手册一汽大众速腾维修手册上海大众桑塔纳2000电控与电气系统检修图解上海大众桑塔纳入2000原厂维修手册上海大众桑塔那3000原厂维修手册.pdf上海大众桑塔纳电喷系统维修.PDF上海大众途安原厂维修手册上海大众GOL(2003)维修手册日产风度A32 A33原厂维修手册日产风度A33原厂维修手册日产Y50风雅原厂维修资料日产贵士V42 维修手册日产风神蓝鸟全车维修手册日产T30奇骏原厂维修手册日产佳奔原厂维修信息系统日产风神蓝鸟原厂维修信息系统日产奇俊原厂维修信息系统日产平民原厂维修信息系日产阳光原厂维修信息系日产（骐达)原厂维修手册日产(颐达)原厂维修手册日产Y61（途乐）原场维修资料日产骏逸维修手册(06年)日产帕拉丁维修手册日产西玛（CIMA）维修手册(04年)日产轩逸原厂维修手册日产东风阳光维修册09172骏捷1.8T原厂维修手册中华轿车原厂维修手册2005年雪佛兰赛欧原厂维修手册上海别克09款新君威维修手册.pdf上海别克GL8维修手册(01年)上海别克GLX-2000新世纪维修手册上海别克觊越维修手册上海别克君威原厂资料上海别克凯迪拉克维修手册上海别克陆尊维修手册07年上海别克荣誉MY 2005原厂维修手册上海雪佛蘭樂騁維修手冊上海凯迪拉克Cadillac XLR原厂维修手册上海别克别克7240维修手册上海别克荣誉原厂培训之发动机管理上海凯迪拉克XLR原厂维修手册.pdf沈阳通用雪佛兰开拓者汽车维修手册沈阳通用雪佛兰开拓者越野车1.pdf雪佛兰乐骋维修手册标致307维修手册爱利舍维修手册标致206-406维修手册东风雪铁龙C2培训-原厂东风雪铁龙毕加索轿车维修手东风雪铁龙毕加索轿车维修手册东风雪铁龙富康维修手册.pdf毕加索维修手册.pdf东风雪铁龙凯旋维修手册.pdf雪铁龙爱丽舍轿车1.pdf福田汽车国三产品技术培训手册（柴.pdf云内国3柴油机内部培训资料.pdf朝阳柴油机_4102C3C至C3G系列维修手册.pdf 朝阳柴油机_4102-c3a-c3b维修手册.pdf大宇希望原厂维修手册大宇蓝龙发动机电控系统检修.pdf大宇系列汽车电气元件位置及电路图全集.pdf 福克斯原厂维修手册福特05款翼虎维修手册福特嘉年华原厂维修手册蒙迪欧原厂维修手册红旗CA7202E3原厂维修手册(02年6月)北京Jeep2500维修手册北京吉普P45原厂维修手册大捷龙维修手册云雀GHK7071维修手册.pdf克莱斯勒300C维修手册克莱斯勒倪虹原厂维修手册克莱斯勒土星原厂手册北京吉普2020电喷维修手册.pdf马自达MPV维修手册马自达RX-8原厂维修手册普利马PREMACY原厂维修手册新马3原厂维修手册一汽马自达M6轿车维修手册北汽福田维修手册奔腾维修手册2006.09.17比亚迪F3原厂维修手册东风发动机维修资料东风EQ491i发动机维修资料东风风行维修手册东南得利卡汽车维修手册东南富利卡中文维修手册东南菱帅原厂维修资料吉利-自由舰维修手册柳汽宝龙原厂维修手册沈阳华晨金杯海狮维修手册五十铃原厂维修手册武汉万通维修手册夏利2000维修手册一汽小解放原厂维修手册依维克轻型汽车维修技术长安羚羊轿车原厂维修手册.pdf长城汽车原厂维修手册.pdf绅宝车系维修手册.pdf羚羊轿车维修手册.pdf夏利三峰电喷系统维修手册.pdf东风悦达起亚福瑞迪起亚嘉华维修手册.pdf东风悦达千里马维修手册sorento索兰托原厂维修手册远舰新车技术培训教材.pdf长丰猎豹汽车维修手册北京欧蓝德维修手册帕杰罗维修手册2002三菱MONTERO维修手册V75三菱V73维修资料三菱发动机维修资料07款新猎豹CS6车间维修手册.pdf奇瑞A520维修手册奇瑞QQ维修站资料奇瑞T11维修手册（瑞虎SUV奇瑞东方之子原厂维修手册奇瑞风云维修手册奇瑞旗云维修手册瑞虎2.4AT车型原厂维修手册.pdf奇瑞V525维修手册.pdf瑞虎新原厂维修手册.pdf上汽奇瑞QQ轿车原厂维修手册1.pdf长安CM8维修手册哈飞赛马维修手册昌河北斗星微型客车维修手册.pdf长安474原厂发动机维修手册.pdf长安CM8(SC6380)都市多功能汽车维修手册( 04年).pdf 一汽佳宝汽车原厂维修手册.pdf北京现代索纳塔维修手册.pdf现代XG君爵XG维修手册瑞风英文维修手册.pdf现代圣塔非维修手册现代特拉卡柴油发动机原厂维修手册现代途胜原厂维修手册现代雅科仕维修手册现代雅绅特维修手册以上资料全部为电脑读PDF或WORD文件每年三月份免费更新，共300元联系电话（晚上6点以后打），QQ全套自动变速，无级变速资料A6L 01J无极自动变速箱.pdfA761E（雷克萨斯&新皇冠）自动变速箱.pdf 05本田雅阁BCLA、MCLA自动变速箱.pdf 05本田雅阁手动变速箱.pdf07本田奥德赛变速箱维修手册.pdf本田CRV手动变速箱.pdf本田CRV自动变速器.pdf09卡罗拉U340E,U341E 自动变速器.pdf06凯美瑞-U241E自动变速器.pdf08凯美瑞U250E_自动变速器.pdf08凯美瑞U660E自动变速器_.pdf09宝马5系SMG变速器.pdf奥迪Q7 0AT自动变速箱.pdf奥迪Q7 09D自动变速箱.pdf奥迪A4 01J自动变速箱.pdf奥迪A4 01V自动变速箱.pdf奥迪A6 012手动变速器.pdf奥迪A6 CVT培训.PPT奥迪A8-6档自动变速箱09E.pdf奔腾FS5A-EL自动变速器奥迪A6L变速箱09L电路图.pdfCVT-01J变速器原厂维修资料！.pdf速腾2009_5档手动变速箱0AF.pdf速腾_2006_5档手动变速箱0A4.pdf速腾_2006_6档自动变速箱09G.pdf迈腾2007_6档直接换档变速箱(02E).pdf迈腾2007_09G六档自动变速箱.pdf迈腾2007_0A4五档手动变速箱.pdf途锐6挡自动变速器09D.ppt奔驰722.9变速器维修资料宝马3系SMG变速器培训.pdf宝马3系SSG变速器培训.pdf宝马3系手动变速器培训.pdf宝马5系SMG变速器培训.pdf宝马7系自动变速箱1.pdf宝马7系自动变速箱GA6HP26Z中文培训.pdf宝马X3分动器控制单元.pdf宝马X3分动器培训.pdf奔腾G66M-R手动变速器华晨宝马5系变速箱BMW 自动换档控制的手动变速箱E60、E61、E63E64 保时捷卡宴自动变速器日产350Z(NISSAN Z33)手动变速器日产350Z(NISSAN Z33)自动变速器日产贵士V42 自动变速器日产_RE4F03B日产_RS6F94R日产B14手动变速器日产B14自动变速器日产E24手动变速器日产E24自动变速器日产M41手动变速器日产N16自动变速器日产U13手动变速器日产U13自动变速器日产风度A32手动变速器、日产风度A32自动变速器日产风度A33自动变速器日产风雅自动变速器日产帕拉丁手动变速器日产帕拉丁自动变速器日产奇骏手动变速器日产奇骏自动变速器日产骐达手动变速器日产天籁自动变速日产途乐手动动变速日产途乐自动变速器日产西玛自动变速器日产新天籁自动变速器日产轩逸自动变速器日产颐达手动变速器日产颐达自动变速戴姆勒奔驰7速自动变速器.doc飞度CVT变速箱丰田4700 自动变速器培训.ppt丰田车系自动变速器维修技术专辑A.pdf 丰田花冠自动变速器-A245E.A246E.pdf丰田特锐自动变速器.pdf丰田威驰U540E自动变速器培训.ppt01J CVT无级变速器鸟手动东风蓝鸟自动变速驱动桥1.DOC奥迪01V型自动变速器奥迪01M、01J自动变速器宝马变速器北京切诺基越野车AW-4型自动变速器北京现代索纳塔本田2.3 B7XA自动变速器变速箱装配图长城哈弗自动变速器培训笛威欧洲车变速箱维修精华自动变速器原理东南菱帅CVT变速箱飞度CVT变速箱丰田自动变速器福特嘉年华手动变速器福特嘉年华自动变速器福特领航员自动变速器福特天霸自动变速器修理资料福特翼虎自动变速器富康AL4自动变速器富利卡R4AW4-C-FI型自动变速器广本雅阁MAXA自动变速器广东三星31TH型和41TE型自动变速器捷达王01M型自动变速器猎豹V5M21手动变速器猎豹V5M21手动变速器维修猎豹W4AW2自动变速器凌志400自动变速器马自达FN4A-EL自动变速箱K马自达手动变速箱（F25M-R）J欧蓝德F4A42 和W4A42自动变速器维修欧洲变速箱维修精华_全册扫描图档起亚佳华自动变速器维修三菱AT油路图三菱V4A51自动变速器维修三菱V5A51自动变速器维修上海别克4T65-E型自动变速器上海别克觊越维修手册上海帕萨特01N自动变速器上海通用景程现代特拉卡维修手册雪佛兰开拓者雪佛兰乐骋一汽马自达6变速器维修手册英文自动变速箱资料区中华骏捷手动变速箱自动变速器培训自动变速器维修技术---嵇伟自动变速箱检修自动波箱型号速查.pdf01J自动变速箱的流水号.pdf01M自动变速器维修手册.pdf01V自动变速器检修.pdf4L30E 722 .6.pdf4T40E-trans.pdf4T65E自动变速器修理.pdf5HP-30阀体垫片.doc096自动变速器修理.pdf2003以后AUDI A8 自动变速箱维修手册.pdfAL4自动变速箱预培训教材.pdfAMT变速箱维修手册.pdfAMT的使用手册.PDFAQ015变速器维修手册.pdfB11F4A42自动变速箱维修手册.pdfBENZ 722.6变速箱常见故障的处理.docBENZ at控制系统.pptBENZ W202 722.6 电子控制自动变速箱线路解说.doc Benz─W129─电脑控制自动变速箱.docF3DS15-41型变速器结构图册.pdfF4A42幻灯片.pptF4A42油路工作图.PDFR5M21－Z－DJL变速器维修.docR5M21－Z－GEA5变速器维修.docV4AW3 SLIDE #2.ppsVIOS U540E自动变速器培训.pptZF 5HP-19fl.pdf奥德赛自动变速箱.pdf宝来01M 自动变速器.doc宝龙变速箱维修手册(GID4)(GJL).doc北京现代索那塔轿车1.pdf北汽福田变速箱维修手册.doc奔驰自动变速器722.3系列.ppt本田RA6 4AT S-Matic自动变速箱.pdf本田日产三菱自动变速器维修专辑A.pdf本田雅阁电控自动变速器.pdf本田自动变速器电控系统维修.pdf比亚迪DABS15-41 型变速器检修手册.pdf 比亚迪F3 DS15-41型变速器结构图册.pdf变速箱维修手册(R5M21-D-GCVL).doc别克觊越波葙油路图和全车线路别克君威4T65E自动变速器别克陆尊自动变速驱动桥- 4T65-别克新世纪4T60E自动变速器波罗轿车001型自动变速器检修长安奥拓轿车1大切诺基汽车545RFE自动变速器检修大宇希望手动变速器大宇希望自动变速器大众奥迪自动变速器培训道奇捷龙A-523五档手动变速器笛威欧美日变速器技术诊断精华现代瑞风MR变速器奔驰自动变速箱的维修风行自动变速器系统雪铁龙毕加索08-BE4机械式变速器结构与检雪铁龙凯旋自动变速箱AL4——原悦达起亚福瑞迪A4CFX悦达千里马手动自动变速器得利卡五档手动变速器（R5M21菲亚特ECVT 电控无级自动变速器菲亚特派力奥轿车风神蓝鸟自动变速器维修福克斯手动变速箱福美来自动变速箱FN4A-EL维修手册广州本田BAXAB7XA自动变速器检修广州本田自动变速箱培训国产轿车自动变速器维修手册国产汽车自动变速器检修哈飞赛马轿车.海南马自达323轿车和江苏悦达轿轿车自动变速器维修技能实训金杯海狮变速箱进口汽车自动变速器检测与维修开迪2005五档变速箱0AH猎豹手动变速器猎豹自动变速器马自达M6自动变速器维修手册（增补本）马自达M6自动变速器维修手册.马自达RX-8（变速器、驱动桥、转向系）美国自动变速器维修详解蒙迪欧自动变速器欧蓝德F5M42-Z-F6N9 手动变速器欧美汽车自动变速器检修欧洲车变速箱维修精华欧洲车自动变速器维修专辑帕萨特自动变速箱奇瑞AT幻灯片奇瑞F4A42自动变速箱维修手册奇瑞QQ变速箱维修手册奇瑞QR519变速箱部分奇瑞SQR7080自动机械变速箱使用手册奇瑞东方之子F4A42自动变速箱维修手册奇瑞风云自动变速器检修奇瑞旗云手动变速箱奇瑞瑞虎变速箱维修手册起亚A4AF3自动变速器起亚千里马A4AF3自动变速器检修汽车自动变速器系统检测与维修切诺基变速箱维修手册(R5M21-D-GCVL) 切诺基汽车AW-4E自动变速器检修全轮驱动自动变速箱09E日韩自动变速器维修手册赛欧AF13自动变速器检修赛欧自动变速器三菱V4AW3自动变速器维修三菱V5MT1手动变速器检修桑塔纳5档手动变速箱桑塔纳2000GSI-AT 四档自动变速手动变速箱02T结构和功能威驰轿车自动变速器检修武汉万通变速箱维修手册新马自达三手动变速箱新马自达三自动变速箱新型自动变速器的构造与维修亚洲车自动变速器维修精华亚洲车自动变速箱技术手册一汽马自达6手动变速箱维修手册一汽小解放变速箱维修手册中华骏捷4HP20自动变速器维修手册。
奥德赛 (ODYSSEY)空调系统及故障诊断(下)
奥德赛(ODYSS EY)空调系统及故障诊断（下）7.空调的压力测试通过测试空调系统的压力，可以分析空调系统中的故障。
空调系统压力测试如表2所示。
四、常见故障排除1.空调暖风系统不工作（1）检查驾驶员侧仪表板下的熔丝/继电器盒的3号熔丝（7.5A）。
如果熔丝烧断了，更换熔丝并重新检查系统。
如有必要，维修对地短路。
如果熔丝完好，转到下一步。
（2）断开气候控制装置30针线束接头“B”。
将点火开关转至“ON”位置。
测量气候控制装置线束接头“B”的1号端子对地电压。
如图6所示。
如果电压为蓄电池电压，则转到下一步。
如果不等于蓄电池电压，维修驾驶员仪表板下熔丝/继电器盒的3号熔丝和气候控制装置之间的电路断路。
（3）检查气候控制装置30针线束接头“B”的30号端子对地导通性。
如果不导通，检查气候控制装置和接地之间的电路是否有断路，如果电路正常，则检查接地是否不良。
如果导通，检查气候控制装置线束接头“B”的导线是否松动或连接不良。
如果导线与连接良好，则暂时用已知良好的气候控制装置替代，然后重新测试系统。
如果系统工作正常，更换原气候控制装置。
2.再循环控制风门不在新鲜空气与再循环空气之间转换（1）检查驾驶员侧仪表板下的熔丝/继电器盒的3号熔丝（7.5A）。
如果熔丝烧断了，更换熔丝并重新检查系统。
如有必要，维修对地短路。
如果熔丝完好，转到下一步。
（2）断开再循环控制电动机7针线束接头。
将点火开关转至“ON”位置。
测量再循环控制电动机线束接头的1号端子对地电压。
如图7所示。
如果电压为蓄电池电压，则转到下一步。
如果所测电压不等于蓄电池电压，则维修驾驶员仪表板下熔丝/继电器盒的3号熔丝和再循环控制电动机之间的电路断路。
（3）关闭点火开关。
拆下再循环控制电动机并对其进行测试。
如果电动机有故障，则转到步骤（7）。
如果再循环控制电动机正常，转到下一步。
（4）断开气候控制装置的30针线束接头“B”。
分别检查接头“B”的27号端子和28号端子对地导通性。

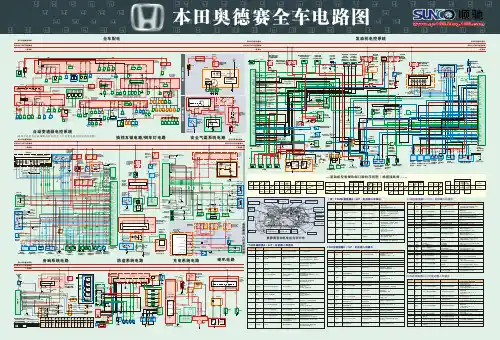

对开-本田奥德赛对开图纸
蓝/橙
蓝/橙
黑/白
黄/黑
4
3 熔丝 13 7.5A 蓝/橙 黑/白 发动机 控制系统 N R P D 自动变速器 2 档位开关 (变速驱动桥 后下方)
1
2
蓝/白 1 蓝/白
蓝/白 D13 B24 S 16
乘客侧 仪表板下 熔丝/ 继电器盒
黄/绿
黄/绿
A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 A21 A22 A23 A24 A25 A26 A27 A28 A29 A30 A31 A32
接地点401 音响装置 接地点581 1 黑 (仪表板左侧) (右踢脚板后)
3
1 起动机 切断 继电器 熔丝 4 7.5A
3 黑/黄
接地点 581(左踢 右后 驾驶员侧 换档锁止 驾驶员 前乘客 电动天窗 左后 脚板后) 多路控制 电磁阀 电动车窗 电动车窗 电动车窗开启/闭合 电动车窗 电动机 电动机 电动机 继电器 电动机 单元
(未使用) 蓝/白 连接 插头
熔丝1 15A
熔丝2 10A
起动机 切断 继电器
LOCK(O)
START(III) 点火 开关 黑/白 白 点火开关 熔丝 42 50A 电力负荷 探测器 (ELD) 发动机罩下 熔丝/继电器 盒(发动机舱 右后)
熔丝7 7.5A
熔丝10 7.5A
倒车继电器 驾驶员侧 多路控制单元 黑/黄 黑/黄 粉红 黑/黄 黑/黄 1 黑/黄 4 黑/黄 6 黑/黄 B4 到乘客侧仪 表板下 熔丝/继电器 盒(接线图3/4) 黄 黄 黄 5 黑/黄 白 黑/黄 黄/黑 1 绿/黑 绿/黑 7 绿/黑 绿/黑 5 4
本田HONDA奥德赛ODYSSEY轿车电路后视镜控制系统全文完
!"《汽车电器》2006年第7期!!"#$%&’("&)!修改稿收稿日期:2006-03-08作者简介:徐宗炯(1944-),男,湖北武汉人,高级工程师,从事汽车电器与电子技术和汽车维修工程学的教学与研究工作,曾主编《常用汽车电路图集》等多部图书;刘瑞军(1973-),男,讲师,天津大学车辆工程专业硕士,现从事内燃机原理和专业外语的教学与研究工作;徐云晖(1974-),男,吉林吉林人,技术员,从事铁路运输技术工作。
本田(HONDA )奥德赛(ODYSSEY )轿车电路－－－后视镜控制系统(全文完)徐宗炯1,刘瑞军1,张恩元1,徐云晖2(1.北华大学交通建筑工程学院,吉林吉林132011;2.沈阳铁路局吉林站,吉林吉林132011)中图分类号:U463.62文献标识码:B文章编号:1003-8639(2006)07-0024-04奥德赛轿车后视镜有车内和车外之分:车内后视镜主要供驾驶员或前排乘员了解车内乘员状况;车外后视镜用于观察后方车辆及行人动态,位于驾驶员和前排乘客车门玻璃前外侧,车外后视镜增加了车体的最大宽度尺寸,有时会影响车身的通过性,为此又设计了可以收缩(折叠)的车外后视镜。
为了准确地调节凸面镜片的视野,以最有效地观察车后车辆的动态,凸面镜片既可以在垂直平面内作上下圆弧调节,也可以在水平面上作左右调节,这都采用2个微型直流永磁电动机通过一些减速杠杆机构来实现。
*后视镜的操作车内后视镜有分别适合白昼和夜晚的2个位置,夜晚的位置可减少来自后方车辆灯具的反射强光。
轻轻地触动后视镜底部边缘的切换凸舌,可选择白昼或夜晚的位置,如图1a 所示。
利用位于驾驶员侧车门扶手上的调节开关即可调节车外后视镜镜片的上、下、左、右偏转角度(图1)。
方法是:!首先将点火开关拧至ON (")档;#将左镜或右镜选择开关拨向左侧(L )或右侧(R );$按压镜面角度调节开关的相应边缘,可上、下、左、右地调节后视镜;%调节完毕后,应将选择开关拨回中央(OFF )位置,这样可以将调节开关断开,避免无意中碰触开关使后视镜角度改变。
奥德赛 (ODYSSEY)空调系统及故障诊断
奥德赛 (ODYSSEY)空调系统及故障诊断本田奥德赛的全自动空调系统是一个循环离合器系统，该系统分为主空调系统和辅助空调系统。
辅助空调系统仅为汽车后部提供空调。
一、空调系统的组成及控制本田奥德赛的全自动空调系统主要由热交换循环管路、控制流向和流量的风门及空调控制电路三大部分组成。
奥德赛控制电路如图1和图2所示，整个空调系统既受发动机自动变速器的控制单元（PCM）控制，又受空调控制单元的控制，形成一个全自动的空调系统。
其中，与空调有关的输入信号传感器和开关主要有：空调压力开关81、冷却液温度传感器72、车内温度传感器77、环境温度传感器78、蒸发器温度传感器79、日光传感器76、冷却液温控开关68、后空调开关73和车速传感器信号。
空调系统的执行机构是空调压缩机电磁离合器继电器57（图1），冷凝器风扇继电器58，散热器风扇继电器59，前、后鼓风机功率管65、69，再循环控制电动机74，空调模式控制电动机75，空气混合电动机80（图2）。
当发动机处在运转状态，空调开关接通，车内温度在5℃以上，制冷系统压力正常时，空调系统即可投入工作，发动机控制单元PCM（10）的A17端子使继电器57吸合，压缩机电磁离合器吸合，推动制冷剂热交换循环。
与此同时，PCM的A20端子经内部开关使继电器58、59吸合，冷凝器风扇61及散热器风扇62通电运转，排散制冷剂中的高温热量。
当冷却水温度达到93℃以上时，冷却液温控开关68自动接通，也可使冷凝器及散热器风扇61、62工作（即使不开空调）。
继电器66则在点火开关接通即吸合，它所控制的前鼓风机67受功率管69的控制，而69的通断程度又受空调控制单元70的控制，从而改变鼓风机的转速与通断。
后鼓风机64亦是如此，并受后空调开关控制。
当以上各执行器工作时，空调模式控制电动机75、再循环电动机74、空气混合电动机80即酌情控制车内温湿度。
如果节气门位置传感器送来怠速工况信号，PCM则使发动机升为快怠速再接通空调；如果发动机正在全负荷工况，PCM则断开空调（使压缩机电磁离合器断电），使发动机全力驱动车身，待进入部分负荷工况再接通空调。
