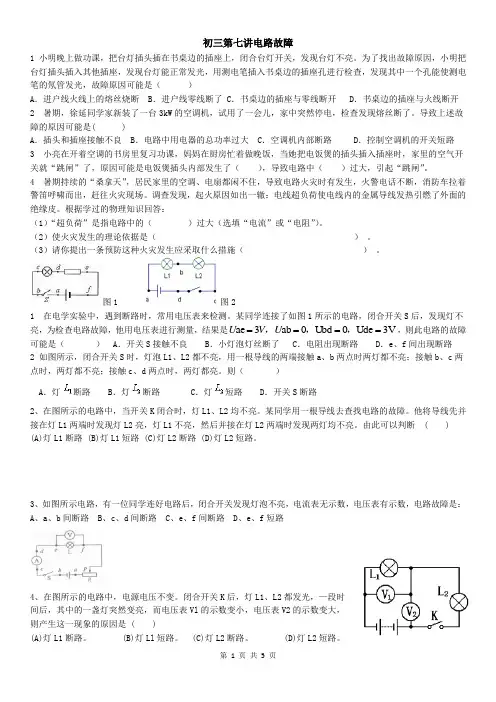

初中电路故障练习题

1 、L1，L2两灯串联，电压表测L1两端的电压，闭合开关后，L1，L2两灯都不发光，电流表指针几乎不动，电压表示数接近电源电压，电路出现故障可能是电流表坏了L2的灯丝断了 L1的可能断了

2、L1和L2灯串联，电压表测L1灯两端的电压，电流表测电路中的电流。当开关S闭合，两表均有示数，过一会儿发现电压表示数突然变小，电流表示数突然变大，下列故障判断可能是

A、L1短路；

B、L2灯短路；

C、L1灯丝断开；

D、L2灯丝断开。

3、如图，当电键S闭合时，灯L1、L2均不亮。某同学用一根导线去检查故障。他将导线先并接在灯L1两端时，发现灯L2亮，灯L1两端时，，然后并接在灯L2两端时，发现两灯均不亮。由此判断 A．灯L1开路B．灯L1短路

C．灯L2开路D．灯L2短路

4、如图，电源电压不变。闭合电建S ，电流表、电压表均有示数。将滑动变阻器的滑片P向左移动，一会儿发现电压表和电流表示数的比值变小，则下列判断中正确的是

A．电阻R1短路，电压表的示数变大 B．电阻R1开路，电流表的示数变大 C．滑动变阻器短路，电压表示数变小 D．滑动变阻器开路，电流表示数变小

5、如图，电源电压不变。闭合电建S ，电路正常工作。一段时间后，发现其中一只电压表示数变大，则 A．灯

L可能变亮

B． B 灯L亮度可能不变 C.电阻可能开路 D. 电阻R 可能短路

7、如图，电源电压不变。闭合电键S ，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数不变，则产生这一现象的原因是

A．灯L1短路 B．灯L2短路 C．灯L1开路D．灯L2开路

完好。任选一种素材连入电路，检测出损坏的灯泡，并按要求填表。可选素材如下：

导线电流表

电压表灯泡

时电路中的电流表没有示数，但电压表有示数，那么电路发生故障可能是 A、灯泡L1灯丝断了 B、灯泡L2灯丝断了

C、灯泡L1短路

D、灯泡L2短路

9、原来室内的电灯都能正常发光。在台灯开关断开的情况下，把台灯插头插入插座中，室内电灯全部熄灭，保险丝熔断。发生这一现象的原因可能是 A. 台灯功率过大 B.

台灯灯座处有短路

C. 台灯的插头处有短路

D. 插座处有短路

10、家庭电路中，灯与插座并联，开关S控制灯。开关S闭合后灯L不发光，用测电笔测试电灯两接线处和插座两孔均能使测电笔氖管发光，经检查，保险丝未烧断，开关完好，以下四种判断中正确的是

A. 进户火线断路

B. 进户零线断路

C. 室内发生短路

D. 灯线断开了

11、房间里有一盏安装正确的40W吊灯，小莉自己动手安装了一个插座，以便加接一盏40W的台灯，使用时发现，把台灯插头插入插座，只闭合吊灯的开关，灯都有不亮，只要两个开关都闭合，两灯也同时发光，且光都很暗；断开开关，拔下台灯插头，用测电笔测试，只在插座的一个也里氖管发光，这种现象的原因是：

A插座两也里直接与吊灯两端的电线并联了； B台灯插头短路；

C插座串联在吊灯开关与火线之间； D插座串联在吊灯开关与灯头之间

为研究灯泡的发光情况，小明设计了如图所示的电路进行实验．电路中两个灯泡规格相同、电源电压恒为3V，实验时，当开关闭合后，两灯泡发光．一段时间后，两灯泡突然熄灭，但电压表仍有示数：经检查，除灯泡外其余器材

的连接良好．

请简述造成这种情况的可能原因。

原因一：．原因二：．

某同学采用如图所示电路做电学实验时，出现一处电路故障，以下

分析正确的是

A．若电流表无示数，电压表有示数，则R1短路 B．若电流表无示数，电压表无示数，则R2断路 C．若电流表有示数，电压表有示数，则R1断路

D．若电流表有示数，电压表无示数，则R2短路如图2所示的甲、乙两个电路中，开关闭合后，电线

燃烧起来，甲产生的原因是______________________________。乙产生的原因是___________________________。

如图是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1不亮，灯L2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因可能是A、L1灯丝断了 B、L1灯座两接线柱直接接通了

C、L2灯丝断了

D、L2灯座两接线柱直接接通了

在如图3所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎

指在零刻度线不动，电压表指针则有明显偏转，该电

路中的故障可能是

Ａ．灯泡L2短路Ｂ．灯泡L2断路Ｃ．灯泡L1断路Ｄ．两个灯泡都断路

1. 小明同学做实验时，连成了如图所示的电路．闭合开关后，发现灯泡L1

和灯泡L都不亮，电压表有示数，产生这一现象的原因可能是 A．L1断路，L2断路 B．L1断路，L2短路 C．L1短路，L2断路 D．L1短路，L2短路

如图所示，闭合电键S，灯L亮，一段时间

后灯L熄灭。若电路中只有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L′替换灯L，正确的判断是

A．若灯L′亮，则灯L一定断路 B．若灯L′亮，则灯L一定短路

C．若灯L′不亮，则电阻R一定断路 D．若灯L′不亮，则电阻R一定短路

如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表示数变为0，电流表示数增大。经检查除小灯泡外 , 其余器材的连接良好，造成这种情况的原因可能是

A．灯L1断路 B．灯L2短路

C．灯L1短路 D．灯L1、L2均断路

如图9所示，闭合开关S时，小电灯L1、L2a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。对此，下列判断中正确的是

A．灯L1 断路 B．灯L2断路 C．开关S断路 D．灯L2短路

某同学用电流表测串联电路的电流时，闭合开关后，发现电流表指针来回摆动，灯泡时亮时暗，则可能发生的故障原因是

A．导线开路 B．开关断开 C．灯泡与灯座接触不良D．电流表损坏

13－55

如图所示电路中，当开关S闭合后，灯泡L1、L2均不发光，这时，用电压表测得B、C两点间的电压UBC=0，C、D 两点间的电压UCD=4.5V，A、D两点间电压UAD=4.5V，由此可判断

A．L1短路 B．L2短路 C．L1断路 D．L2断路小明按如图3甲所示的电路进行实验，当开关闭合后，电压表V１和V2的指针位置完全一样，如图3乙所示，造成这一现象的原因是

A．可能Ｌ１开路B．可能Ｌ２短路

C．可能 V１和V2所选量程不相同，Ｌ1短路

D．可能 V１和V2所选量程不相同，电路各处完好

图甲

图3

图乙

如图3是小明同学探究小灯泡电阻时连接的实验电路，选用的小灯泡上标有2.5V字样.

闭合开关前，发现电路中有两个元件连接错误，请指出实验时，先将电压表的读数调节到___ V，再逐渐___- 电压，测出灯泡在不同亮度时的电阻.通过分析计算结果，发现每次测量的电阻都不同，这是因为灯丝的亮度不同时，灯丝的_____ 也不同.

图

为了测定额定电压为2.5V小灯泡发光时的电阻，小明同学设计了如图甲所示的的实验电路，图中R0为已知电阻。

图甲

请按照电路图连接实物电路。略

闭合开关，发现小灯泡不亮，电压表V1无示数，V2有示数，则电路出现故障的原因是。 L短路

排除故障后，再闭合开关，看到小灯泡发光很暗，要想测出小灯泡正常发光时灯丝的电阻，应把滑动变阻器的滑片向端移动，使电压表V1的示数U1＝ V。若此时电压表V2

的示数如图乙所示，则U2＝，小灯泡的电阻Rl＝。

专题二：电路故障分析

一、实验电路故障的判断

检测工具是：电流表、电压表、导线或小灯泡；

故障现象是：小灯泡不亮，电流表无示数，电压表有示数且很大

其判断思路：

1、如图1所示电路中，电源电压为12V，小灯泡L与电阻R串联，当开关S闭合时，电压表示数为12V，灯泡不亮，则电路故障可能是

A.灯L的灯座短路

B.电阻R开路

C.灯L的灯丝断了

D.开关接触不良

2、如图2所示电路中，当开关S闭合后，发现两灯都不亮，电流表指针几乎指

在“0”刻度线不动，电压表指针则是明显偏转，该电路中故障可能是

A.电流表坏了，或开关S接触不良

B.灯泡L1的灯丝断了，或L1的灯泡与灯座接触不良

C.电流表和两个灯泡都断了

D.从a点开始，经过L2到b点这一段电路中有断路

3、在如图3所示电路中，电源电压不变，闭合开关S，电路正常工作一段时间后，发现其中一个电压表示数变大，则

A.灯L可能变亮

B.电阻R可能断路

C.灯L可能断路

D.电阻R可能短路

4、两个灯泡串联的电路如图所示，开关S闭合后两个灯泡都不亮，用电压表测灯泡L1的电压时，其示数为4.5V，再用电压表灯泡L2两?a href=“http:///fanwen/shuoshuodaquan/”

target=“_blank” class=“keylink”>说牡缪故保涫臼悖虻芁1、L2的故障是．

A．L1短路，L2断路 B．L1断路

C．L1、L2都短路D．L1、L2都断路

5、某同学按如图所示的电路把电路元件连接好后，闭合开关，发现灯泡亮，电铃不响，电流表的指针有明显的偏转，他用一只电压表去检验故障所在的位置，发现把电压表接a、b时指针有明显的偏转，接b、c时指针几乎不动，再接cd、ae时，指针仍然不动，那么

A．bc段，电铃短路 B．ab段，电灯断路

C．cd段，电流表断路D．ae段，开关断路

6、如图所示，电源的电压为3V，闭合开关S后，发现只有一只灯泡发光，且电压表的示数为3V，产生这一现象的原因是

A．灯L1断路 B．灯L1短路C．灯L2断路 D．灯L2短路

7、在用伏安法测电阻的实验中，某同学在操作中，电表量程选择正确，但不慎将两表的位置连错,连成了如图甲、乙所示的两种情况.将开关闭合后：

电路故障习题

1、在图1中，当开关 K闭合后，两只小灯泡发光，电压表示数为4V。过了2min，电压表示数为0，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有：_____________________。

2、图2所示的电路中，电源电压为6伏。当开关K闭合时，只有一只灯泡发光，且电压表V的示数为6伏。产生这一现象的原因可能是

灯L1短路。灯L2短路。灯L1断路。灯L2断路。

3、在图3

K后，灯

L1、L2

其中的一盏灯突然变亮，而电压表Vl

的示数变小，电压表V2的示数变大，则产生这一现象

的原因是

灯

L1断路。灯Ll短路。灯L2断路。灯L2短路。

4、在图4所示的电路中,电源电压不变。闭合开关K，电路正常工作。一段时间后，发现其中一个电压表示数变大，则

灯L可能变亮。灯L亮度可能不变。

电阻R可能断路。电阻R可能短路。

5、在如图5所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是

灯L1短路。灯L2短路。

灯L1断路。灯L2断路。

6、如图6所示的电路中，电源电压保持不变。闭合开关S后，灯L1、L2都正常发光，一段时间后，其中一盏灯突然熄灭，观察电压表的示数不变，而

电流表的示数变小。产生这一现象的原因是

A. 灯L1开路

B. 灯L1短路

C. 灯L2开路

D. 灯L2短路

图6

7、在图7所示的电路中，闭合电键S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互换后

再次闭合电键S，两个电表指针均发生明显偏转。若电路中

只有一处故障，且只发生在灯L或电阻R上，则

A 灯L断路

B 灯L短路 C电阻R断路 D 电阻R短路

图7

8、如图8所示电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出

现这一现象的原因可能是

A 灯L1断路 B．灯L2断路

C．灯L1短路 D．灯L2短路

图8

9、小青在探究“怎样用变阻器改变灯泡的亮度”时，连接的电路如图9所示。闭合开关后，灯泡不亮，她用电压表进行电路故障检测，测试结果如右表所示，则电路中的故障可能是

图9

A. 开关断路

B. 开关短路

C. 变阻器断路

D. 灯泡断路

10、在如图10所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中

的故障可能是

A．灯泡L2短路

B．灯泡L2断路

C．灯泡L1断路

D．两个灯泡都断路图10

11、小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是

A．开关处出现短路 B．小灯泡灯丝断了

C．小灯泡接触不良 D．电池两端电压过低

12、如图11所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数。若电路故障只出现在灯L和变阻器R

中的一处，则下列判断正确的是

A. 灯L短路

B. 灯L断路

C. 变阻器R短路

D. 变阻器R断路

图11

13、在如图12所示的电路中，电源电压保持不变。闭合电键S后，电路正常工作。过一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下

列判断中正确的是

A．可能性是灯L断路 B．可能性是电阻R断路

C．一定是灯L短路 D．一定是电阻R短路

图12
