开关、插座安装施工工艺方案
电源开关、插座安装施工工艺
电源开关、插座安装施工工艺
1. 引言
电源开关和插座是现代建筑中必不可少的电气设施。
正确的安装施工工艺能够确保这些设备的正常运行和使用安全。
2. 工艺步骤
以下是电源开关和插座的安装施工工艺步骤：
2.1 规划与准备
在进行安装施工之前，需要进行规划与准备工作，包括：
- 确定需要安装的电源开关和插座的数量和位置。
- 联系供应商购买所需的电源开关和插座设备。
- 准备必要的工具和材料，如电缆、导线、接线端子等。
2.2 布线和安装定位盒
根据规划确定的位置，进行电源开关和插座的布线和安装定位盒的工作，具体包括：
- 使用合适的工具在墙壁上开孔，安装定位盒。
- 按照规定的走线方式进行电缆和导线的布线，确保走向合理、美观。
- 将电缆和导线连接到定位盒内，确保连接牢固。
2.3 连接与安装设备
连接与安装设备是安装施工的核心环节，包括：
- 根据电路连接原理图，将电缆和导线连接到电源开关和插座上。
- 使用绝缘工具进行电线的绝缘处理，确保使用安全。
- 将安装好的电源开关和插座固定到定位盒上，确保稳固。
2.4 安全测试和调试
安装完成后，需要进行安全测试和调试工作，以确保设备正常
运行和使用安全，具体包括：
- 使用合适的测试工具进行电压、电流的检测。
- 测试各个开关和插座的功能是否正常。
- 全面检查安装后的设备和线路，确保没有安全隐患。
3. 结论
电源开关和插座的安装施工工艺是一个繁琐而重要的过程，需要合理规划、认真执行。
正确的安装施工能够确保设备的正常运行和使用安全，为现代建筑提供便利和保障。
开关插座的施工方案设计
开关插座的施工方案设计一、施工范围与要求本施工方案设计的范围涵盖了所有开关插座的安装工程，包括但不限于室内墙面开关、插座的安装，以及室外相关设备的布置。
施工过程中，必须确保所有开关插座安装稳固、美观，同时符合国家电气安全标准。
二、施工方法与步骤现场勘查：确认开关插座的安装位置，确保避开承重墙、梁等结构体。
绘制布线图：根据现场勘查结果，绘制详细的布线图。
开槽与布线：按照布线图在墙面上开槽，布置电线。
安装底盒：在预定的位置上安装底盒，确保底盒平整且与墙面贴合。
连接电线：将电线连接到底盒内，确保接线牢固、安全。
安装开关插座：将开关插座固定在底盒上，调整至水平位置。
通电测试：完成安装后，进行通电测试，确保所有开关插座正常工作。
三、施工材料与设备开关插座：选择符合国家标准的优质开关插座，外观美观，耐用。
电线：选用符合国标的阻燃电线，确保电气安全。
底盒：选用坚固、耐用的底盒，确保开关插座安装的稳定性。
施工工具：包括电钻、螺丝刀、剥线钳、测试仪等。
四、施工人员与职责项目经理：负责整个施工项目的组织、协调与管理。
电工：负责开关插座的安装与布线工作，确保施工质量与安全。
质检员：负责施工质量的监督与验收，确保工程符合设计要求。
安全员：负责施工现场的安全管理，确保施工过程无安全隐患。
五、施工时间与进度本工程计划施工时间为XX天，具体进度安排如下：现场勘查与布线图绘制：XX天开槽与布线：XX天安装底盒与连接电线：XX天安装开关插座：XX天通电测试与调试：XX天质量验收与整改：XX天六、施工安全与措施施工现场应设置明显的安全警示标志，确保非施工人员不得进入。
施工人员应佩戴齐全的个人防护用品，如安全帽、手套、绝缘鞋等。
施工过程中，应确保电线、设备等的安全，防止触电、火灾等事故的发生。
施工现场应配备灭火器等消防设备，确保一旦发生火灾能够迅速扑灭。
七、施工质量与验收施工完成后，应进行全面的质量检查，确保所有开关插座安装稳固、美观，且符合国家电气安全标准。
开关、插座安装施工工艺
通电检查
开关插座安装完成后，应做通电试运行前的检查，然后进行绝缘测试，按区域分楼层做好记录，作为送电试运行的参考依据。分区域送电后，检查控制插座的漏电开关是否正常，并采用专用的测试器具检查插座的相线和零线是否接错，若有不正确，做好记录，待断电后逐个调整。
开关、插座安装
将盒内的导线理顺，依次接线后，将盒内的导线盘成圆圈，放置在接线盒内。所有开关的通断设置的方向必须一致，且操作灵活、接触可靠。卫生间的开关、插座安装。根据装修最终确定的卫生间饰面的网格线，将开关插座的专用接线盒安装于饰面的几何中心位置的墙体内，且开关插座的面板应紧贴饰面，安装端正。开关和插座的安装方式相同。

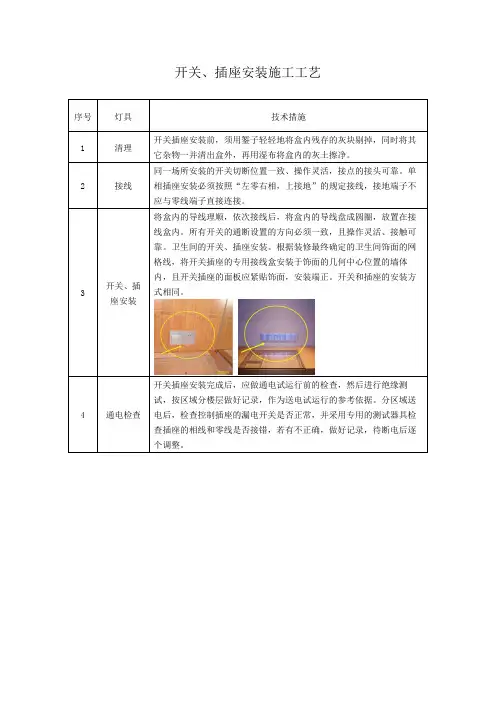

开关、插座安装施工工艺
序号
灯具
技术措施
1
清理
开关插座安装前，须用錾子轻轻地将盒内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内的灰土擦净。
2
接线
同一场所安装的开关切断位置一致、操作灵活，接点的接头可靠。单相插座安装必须按照“左零右相，上接地”的规定接线，接地端子不应与零线端子直接连接。
3
电气工程(灯具、开关面板、插座、配管、穿线)施工方案
电气工程(灯具、开关面板、插座、配管、穿线)施工方案一、强电施工方案(一)、配电箱安装1、工艺流程：开箱检验--测量定位--基础安装-一箱(柜)安装-一箱(柜)内配线-f二次摇测-f质量验收-f成品保护。
2、开箱检查：(1)、安装单位、供货单位、建设单位共同进行，并做好检查记录。
(2)、按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。
(3)、电箱本体外观检查应无变形，油漆完整无损。
(4)、配电箱内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。
3、弹线定位根据设计要求找出配电箱(柜)的位置，并按照配电箱的外形尺寸进行弹线定位。
4、配电箱安装:(1)、配电箱的安装标高、位置符合规范及设计要求；(2)、配电箱必须用开孔器开孔，且一管一孔；(3)、配电箱内管口应排列整齐，锁紧装置符合要求；箱内导线绑扎成束，排列有序、接地明显；导线压接牢固，不外露线芯；(4)、配电箱内导线色标正确；(5)、照明箱内要设零线(N)和保护地线(PE)汇流排，零线和保护地线经汇流排配出；(6)、配电箱的接地装置必须明显、牢固。
5、配电柜安装(1)、配电柜体及柜内设备与各构件间连接应牢固。
柜本体有明显、可靠的接地装置，装有电器的可开启的柜门用软导线与接地的金属构架做可靠的连接。
成套柜装有供携带式接地线使用的固定设施。
(2)、根据产品技术文件柜体实际安装尺寸和固定螺栓安装孔距尺寸,测量出槽钢柜架的几何尺寸。
框架加工完毕，配合土建确定地面基准线后，进行框架安装，用水平尺，小线找平直，再固定牢固，基础型钢应将地线焊接好，保证接地可靠。
基础型钢安装后，其顶部宜高出抹平地面50mmo (3)、基础型钢安装的允许偏差(表5.4.5-1)：表、多台低压配电柜按顺序排列安装，按顺序号逐台就位。
各柜连接紧密横平竖直，无明显缝隙，其安装的允许偏差(表5.4.5-2)：表5.4.5-26、绝缘摇测(1)、导线、电缆敷设完毕后，要及时进行绝缘摇测。
开关插座安装施工方法与技术措施
开关插座安装施工方法与技术措施开关和插座的安装施工方法和技术措施是电气工程中非常重要的一部分，它关系到家庭和建筑物的用电安全和便利性。
以下是开关和插座安装的一些常见方法和技术措施：一、开关和插座的安装施工方法：1. 首先确定开关和插座的位置：根据使用需求和设计布局，确定开关和插座的具体位置。
通常情况下，插座应距离地面50~60cm，开关应距离地面120cm以上。
2.预埋电线管：在墙体内使用电线管预埋电线，这样可以更方便地将电线引入开关和插座位置。
根据具体情况，选择合适的电线管规格，注意管道的保护和固定。
3.铺设电线：在预埋电线管中铺设电线，并进行合适的连接和接地。
电线应根据规定使用合适的橡皮套、绝缘管等材料进行绝缘处理，避免可能的电击风险。
4.安装开关和插座：在预先确定的位置上开孔，安装开关和插座。
注意开关和插座的尺寸和规格要与孔洞匹配，安装时要合理固定，确保牢固和稳定。
5.连接电线：将电线与开关和插座连接，确保接线正确、牢固和可靠。
根据不同的连接方式和需求，选择合适的接线端子和连接方法。
6.进行试验和验收：完成安装后，进行电气试验，确保开关和插座的正常使用。
同时要进行验收，确保施工质量和符合安全标准。
二、开关和插座安装的技术措施：1.合理规划电气布线：在进行开关和插座的安装前，要进行合理的电气布线规划。
根据不同的用电需求和安全标准，确定合适的电线管径和板线规格，确保电气系统的正常运行和安全使用。
2.选择合适的材料和设备：在开关和插座的安装中，选择合适的材料和设备是非常重要的。
要选择符合国家标准和质量认证的产品，确保产品的质量和安全性能。
3.注意电线的敷设和固定：在安装过程中，要注意电线的敷设和固定。
电线应按照要求进行固定，避免过于松散或过于紧绷，以免影响电线的绝缘和导电性能。
4.电压等级和用电负荷匹配：在选择开关和插座时，要根据实际用电负荷和电压等级进行匹配。
过高或过低的电压等级都会影响电器的正常运行和安全性。
开关插座面板施工方法及施工工艺
开关插座面板施工方法及施工工艺1.规划：在进行开关插座面板的施工之前，需要对布线的位置和开关插座的数量进行规划。
在规划时要考虑家居设计和布线的安全合理性，并与业主进行沟通确认。
2.准备材料：准备开关插座、面板、面板盒、导线、工具箱等所需材料和工具。
确保材料的品质符合国家标准，并根据设计要求选购合适的规格和型号。
3.布线：在进行布线前，首先需要确定开关、插座和照明的位置，根据设计图纸或现场实际需求进行定位标记。
然后按照规划好的位置进行电缆管道或隐蔽布线，保证线路的美观和安全。
隐蔽布线施工工艺：(1) 打墙槽：根据设计要求和标记，在墙壁上开槽，一般深度为20mm，宽度为40-50mm，槽内角度开圆弧，墙面平整度要求达到国家标准。
(2)铺设电缆：将电缆放入槽内并与配管连接，保留足够的电缆长度，避免拉力过大导致电缆短路或损坏。
(3)固定电缆：使用电缆固定器将电缆固定在槽内，保证电缆平整、整齐、固定可靠。
(4)封槽：使用石膏板、水泥或壁纸等材料对墙板槽口进行封闭，封闭后要保持墙面平整、美观。
4.安装面板：在墙体布线完成后，根据开关插座的类型和数量在合适的位置安装面板盒。
注意安装时要保持水平、垂直，并使用水平仪进行调整。
然后将开关插座安装到面板盒中，确保插座与面板紧密连接。
5.连接导线：根据电路连接要求，将导线连接到开关和插座上。
在连接导线时要保持导线端部的铜线整齐、齐平，与开关和插座的接线端适当地剥去绝缘外皮，扭紧、固定连接。
6.测试和验收：安装完成后，需要进行电器设备的测试和验收。
首先打开开关，测试插座是否正常供电。
然后使用电压表、电流表等仪器进行电路的测试，确保线路连接正确、电流稳定、不漏电等。
注意事项：-在施工过程中要严格按照电气安装规范进行施工，不得擅自修改电路和线路布置。
-布线时要进行良好的防护，避免电缆损坏或短路。
-安装面板时要保持墙面整洁、平整，面板安装牢固。
-在连接导线时要注意导线的规格和颜色，保证连接正确、可靠。
开关插座安装施工方案
开关插座安装施工方案一、施工前准备工作1.确定开关和插座的位置和数量，根据设计图纸确定施工区域。
2.清理施工区域，确保周围没有杂物和障碍物。
3.检查供电线路，确保供电安全可靠。
4.准备所需工具和材料，如电钻、电线、插座、开关等。
二、施工步骤1.安装开关（1）根据设计图纸确定开关位置，使用电钻在墙壁上打孔，孔的大小要与开关底座相匹配。
（2）将开关底座插入墙壁孔中，并用螺丝固定。
（3）将开关底座上的开关盖板插入底座中。
（4）将开关连接线与电线连接，确保连接牢固。
（5）将开关盖板扣在开关底座上，确保盖板与底座紧密贴合。
2.安装插座（1）根据设计图纸确定插座位置，使用电钻在墙壁上打孔，孔的大小要与插座底座相匹配。
（2）将插座底座插入墙壁孔中，并用螺丝固定。
（3）将插座连接线与电线连接，确保连接牢固。
（4）将插座外壳盖在插座底座上，确保插座外壳与底座紧密贴合。
3.接线工作（1）根据设计图纸确定电线的布线路径，使用电钻在墙壁上打线槽，将电线放入线槽中。
（2）将电线剥去一定长度的绝缘层，将导线插入开关或插座的插座孔中，并用螺丝固定。
（3）使用绝缘胶带将电线与墙壁固定，确保电线牢固而整齐。
4.示例测试（1）测试开关是否能够正常开关灯光。
（2）测试插座是否能够正常供电。
（3）测试插座的接地是否正常。
三、施工安全注意事项1.在进行插座和开关安装时，务必切断电源，确保施工过程中不会有电击风险。
2.在进行电线连接时，务必确保连接牢固，并做好绝缘处理，防止短路和火灾。
3.在进行电线敷设时，要注意不要弯曲或损坏电线，避免电气故障。
4.在进行开关和插座的固定时，要选择合适的螺丝和孔位，确保稳定牢固。
5.在进行电器设备测试时，要小心操作，避免触电风险。
6.施工结束后，要进行全面的检查和测试，确保所有设备正常运作，并清理施工区域。
开关插座安装施工工艺
开关插座安装施工工艺一. 施工准备(一)技术准备1.熟悉施工图纸；2.施工前应进行技术交底工作；3.配备相应的施工质量验收规范。
(二)材料要求1.各型开关：规格型号必须符合设计要求,并有产品合格证和“CCC”认证标志.2.各种插座：规格型号必须符合设计要求,并有产品合格证和“CCC''认证标志.3.其他辅材:安全型压接帽、开关插座安装用镀锌机螺丝等均有合格证.(三)主要机具手锤、錾子、剥线钳、尖嘴钳、电钻、电锤、钻头、人字梯、数字式万用表、绝缘摇表（500V)等(四)作业条件1.施工图纸及技术资料齐全。
2.土建墙面装饰施工应全部结束,门窗齐全。
3.各种管路、盒子已经敷设完毕、部分内陷较大及错位严重无法调整的接线盒已整改完毕。
4.线路的导线已穿线完毕,并已做好绝缘摇测。
二. 质量要点(一)开关应关断相线.(二)插座接线相序应符合规范规定.三. 操作流程接线盒检查清理-——接线——-安装---通电试验四. 施工工艺(一)接线盒检查清理用錾子轻轻地将盒子内残留的水泥、灰块等杂物剔除,用小号油漆刷将接线盒内杂物清埋十净。
清理时注意检查有无接线盒预埋安装位置错位（即螺圣幺安装孔错位900)、螺丝安装孔耳缺失、相邻接线盒高差超标等现象,应及时修整。
如接线盒埋入较深,超过1.5cm时,应加装套盒。
(二)接线1.先将盒内导线留出维修长度后剪除余线，用剥线钳剥出适宜长度，以刚好能完全插入接线孔的长度为宜.2.对于多联开关需分支连接的应采用安全型压接帽压接支。
3.应注意区分相线、零线及保护地线,不得混乱。
4.开关、插座的相线应经开关关断.5.单相两孔插座有横状和竖装两种:横状时，面对插座的右极接相线，左极接零线；竖装时，面对插座的上极接相线，下极接零线。
安装时应注意插座内的接线标识.(三)安装1.开关、插座安装:按接线要求，将盒内导线与开关、插座的面板连接好后，将面板推人，对正安装孔,用镀锌机螺丝固定牢固。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关、插座安装施工工艺方案
1.1技术准备
(1)熟悉施工图纸。
(2)施工前应进行技术交底工作。
(3)配备相应的施工质量验收规范。
1.2材料要求
(1)各型开关：规格型号必须符合设计要求，并有产品合格证和“CCC”认证标志。
(2)各种插座：规格型号必须符合设计要求，并有产品合格证和“CCC”认证标志。
(3)其他辅材：安全型压接帽、开关插座安装用镀锌螺丝等均有合格证。
1.3主要机具
(1)手锤、錾子、剥线钳、尖嘴钳、中小号螺丝刀(“+”“-”字)各一套、试电笔、专用压接钳、卷尺、小号水平尺、小号油漆刷。
(2)电钻、电锤、钻头、人字梯
(3)数字式万用表、绝缘摇表(500V)
1.4作业条件
(1)施工图纸及技术资料齐全。
(2)土建墙面装饰施工应全部结束，门窗齐全。
(3)各种管路、盒子已经敷设完毕、部分内陷较大及错位严重无法调整的接线盒已整改
完毕。
(4)线路的导线已穿线完毕，并已做好绝缘摇测
2.1材料的关键要求
(1)各类材料在搬运存放过程中应注意防震、防潮，不得随意抛扔、超高码放。
应存放
在于燥通风，不受撞击的场所。
(2)相关材料应符合有关现行国家标准规定且有产品合格证明和“CCC”认证标志。
2.2质量关键要求
(1)开关应关断相线。
(2)插座接线相序应符合规范规定。
2.3职业健康安全关键要求
(1)人字梯应有防滑链。
(2)高处作业应正确佩戴个人安全防护用品。
2.4环境关键要求
多余的线头剪下后应及时清理干净。
3.1工艺流程
3.2操作工艺
（1）接线盒检查清理
用錾子轻轻地将盒子内残留的水泥、灰块等杂物剔除，用小号油漆刷将接线盒内杂物清
理干净。
清理时注意检查有无接线盒预埋安装位置错位(即螺丝安装孔错位90°)、螺丝安装孔耳缺失、相邻接线盒高差超标等现象，应及时修整。
如接线盒埋入较深，超过1.5cm时，
应加装套盒。
(2)接线
1)先将盒内导线留出维修长度后剪除余线，用剥线钳剥出适宜长度，以刚好能完全插入
接线孔的长度为宜。
2)对于多联开关需分支连接的应采用安全型压接帽压接分支。
3)应注意区分相线、零线及保护地线，不得混乱。
4)开关、插座、吊扇的相线应经开关关断。
5)插座接线：
a.单相两孔插座有横状和竖装两种，如图14.3.2-1所示。
横状时，面对插座的右极接相线，左极接零线。
竖装时，面对插座的上极接相线，下极接零线。
安装时应注意插座内的接线标识。
图14.3.2-1
b.单项三孔及三相四孔插座接线如图14.3.2-2所示。
图14.3.2-2
(3)安装开关、插座、吊扇
1)开关、插座安装：
按接线要求，将盒内导线与开关、插座的面板连接好后，将面板推入，对正安装孔，用镀锌机螺丝固定牢固。
固定时使面板端正，与墙面平齐。
对附在面板上的安装孔装饰帽应事先取下备用，在面板安装调整完毕后再盖上，以免多次拆卸划损面板。
安装在室外的开关、插座应为防水型，面板与墙面之间应有防水措施。
安装在装饰材料(木装饰或软包等)上的开关、插座与装饰材料间设置隔热阻燃制品如石棉布等。
(4)通电试验
开关、插座、吊扇安装完毕后，且各条支路的绝缘电阻摇测合格后，方允许通电试运行。
通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确。
开关与灯具控制顺序相对应，吊扇的转向、运行声音及调速开关是否正常，如发现问题必须先断电，然后查找原因进行修复。
4.1主控项目
(1)当交流、直流或不同电压等级的插座安装在同一场合时，应有明显的区别、且必须选择不同结构、不同规格和不能互换的插座。
配套的插头应按交流、直流或不同电压等级区别使用。
(2)插座接线应符合下列规定：
1)单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接。
单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接。
2)单相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN线)接在上孑L。
插座的接地端子不应与零线端子连接。
同一场所的三相插座，接线的相序一致。
3)接地(PE)或接零(PEN线)在插座间不应串联连接。
(3)特殊情况下插座安装应符合下列规定：
1)当接插有触电危险家用电器的电源时，采用能断开电源的带开关插座，开关断开相线。
2)潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于1.5m。
(4)照明开关安装应符合下列规定：
1)同一建筑物、构筑物的开关采用同一系列的产品，开关的通断位置一致，操作灵活、接触可靠。
4.2一般项目
(1)插座安装应符合下列规定：
1)暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁。
无碎裂，划伤，装饰帽齐全。
2)同一室内插座安装高度一致。
3)地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。
(2)照明开关安装应符合下列规定：
1)开关安装位置便于操作，开关边缘距门框边缘的距离0.15～0.2m，开关距地面高度1.3m。
拉线开关距地面高度2～3m，层高小于3m 时，拉线开关距顶板不小于100mm，拉线出口垂直朝下。
2)相同型号并列安装及同一室内开关安装高度一致，且控制有序不错位，并列安装的拉线开关的相邻间距不小于20mm。
3)暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁，无碎裂、划伤，装饰帽齐全。
5成品保护
(1)作业时应注意墙面的保护，不得污损。
(2)局部墙面如需修整应防止污染开关面板。
(3)安装完毕后有条件的房间应及时上锁，以防丢失。
6安全环保措施
(1)登高作业应注意安全，应正确佩戴个人防护用品。
(2)人字梯应有防滑链。
(3)严禁两人在同一梯子上作业。
(4)施工场地应做到工完料清。
7质量记录
(1)设备材料进货检验记录。
(2)设备材料产品合格证。
(3)安装自检记录。
(4)工序交接确认记录。
(5)电气器具通电安全检查记录。
(6)检验批质量验收记录。
(7)分项工程质量验收记录。
