粉末冶金基础知识参考文本
粉末冶金热处理
粉末冶金热处理一、前言粉末冶金热处理是一种重要的金属材料加工方法，它能够通过高温处理改善材料的性能，提高其机械性能、耐腐蚀性和耐磨损性等。
本文将从粉末冶金的基础知识开始，详细介绍粉末冶金热处理的原理、方法和应用。
二、粉末冶金基础知识1. 粉末冶金定义粉末冶金是一种制造零件的技术，它通过将金属或非金属材料制成微小颗粒，再利用压缩、烧结等工艺将这些颗粒化为块体或形成复合材料。
2. 粉末制备方法常用的粉末制备方法有机械法、化学法和物理法等。
其中机械法是最常用的方法之一，包括球磨法、振荡球磨法和高能球磨法等。
3. 粉末冶金加工工艺主要包括压制、烧结和后处理等过程。
其中压制是将粉末填充到模具中进行压缩成形；烧结则是将压制好的坯体进行高温处理，使其颗粒结合成为固体材料；后处理则是对烧结好的材料进行加工和表面处理。
三、粉末冶金热处理原理1. 热处理定义热处理是指通过加热和冷却等方式改变材料的组织结构和性能，以达到提高其机械性能、耐腐蚀性和耐磨损性等目的的过程。
2. 粉末冶金热处理原理粉末冶金材料在制备过程中由于颗粒之间存在空隙，因此其密度较低。
而经过高温热处理后，这些空隙会被填充，颗粒之间的结合力也会增强，从而提高了材料的密度和强度。
此外，热处理还可以改善材料的晶体结构和组织状态，增强其机械性能、耐腐蚀性和耐磨损性等。
四、粉末冶金热处理方法1. 真空烧结法真空烧结法是一种在真空环境下进行高温加工的方法。
由于真空环境下不存在氧化反应，因此可以避免材料表面被氧化和污染。
此外，真空烧结法还可以控制材料的晶体结构和组织状态，从而提高其机械性能和耐腐蚀性能。
2. 气氛烧结法气氛烧结法是一种在特定气氛下进行高温加工的方法。
常用的气氛有惰性气体、还原性气体和氧化性气体等。
这种方法可以控制材料的晶体结构和组织状态，从而改善其性能。
3. 热等静压法热等静压法是一种将粉末填充到模具中后，在高温高压下进行加工的方法。
这种方法可以使材料颗粒之间更加紧密地结合，从而提高其密度和强度。
粉末冶金常识
粉末冶金常识1.粉末冶金常识之什么是粉末冶金？粉末冶金是一门制造金属粉末，并以金属粉末〔有时也添加少量非金属粉末〕为原料，经过混合、成形和烧结，制造材料或制品的技术。
它包括两局部内容，即：(1)制造金属粉末〔也包括合金粉末，以下统称“金属粉末“〕。
(2)用金属粉末〔有时也添加少量非金属粉末〕作原料，经过混合、成形和烧结，制造材料〔称为“粉末冶金材料“〕或制品〔称为“粉末冶金制品“〕。
2、粉末冶金常识之粉末冶金最突出的优点是什么？粉末冶金最突出的优点有两个：(1)能够制造目前使用其他工艺无法制造或难于制造的材料和制品，如多孔、发汗、减震、隔音等材料和制品，钨、钼、钛等难熔金属材料和制品，金属-塑料、双金属等复合材料及制品。
(2)能够直接制造出符合或者接近成品尺寸要求的制品，从而削减或取消机械加工，其材料利用率可以高达 95%以上，它还能在一些制品中以铁代铜，做到了“省材、节能“。
粉末冶金件3、粉末冶金常识之什么是“铁基“？什么是铁基粉末冶金？铁基是指材料的组成是以铁为基体。
铁基粉末冶金是指用烧结〔也包括粉末锻造〕方法，制造以铁为主要成分的粉末冶金材料和制品〔铁基机械零件、减磨材料、摩擦材料，以及其他铁基粉末冶金材料〕的工艺总称。
4、粉末冶金常识之用于粉末冶金的粉末制造方法主要有哪几类？粉末制造方法主要有物理化学法和机械粉碎法两大类。
前者包括复原法、电解法和羰基法等；后者包括研磨法和雾化法。
5、粉末冶金常识之用复原法制造金属粉末是怎么回事？该法是用复原剂把金属氧化物中的氧夺取出来，从而得到金属粉末的一种方法。
6、粉末冶金常识之什么叫复原剂？复原剂是指能够夺取氧化物中氧的物质。
制取金属粉末所用的复原剂，是指能够除掉金属氧化物中氧的物质。
就金属氧化物而言，但凡与其中氧的亲合力大于这种金属与氧的亲合力的物质，都称其为这种金属氧化物的复原剂。
7、粉末冶金常识之粉末复原退火的目的是什么？粉末复原退火的目的主要有以下三个方面：〔1〕去除金属粉末颗粒外表的氧化膜；〔2〕除掉颗粒外表吸附的气体和水分等异物；〔3〕消退颗粒的加工硬化。
粉末冶金知识大全
粉末冶金知识大全简介粉末冶金是一种重要的制备材料的方法，它通过将金属或非金属加工成粉末，再通过压制和烧结等工艺将粉末粒子紧密结合形成所需的材料。
本文将介绍粉末冶金的基本原理、工艺流程和应用领域。
1. 粉末制备粉末冶金的第一步是制备粉末。
常见的粉末制备方法包括：•原子熔化法：通过将金属或合金加热到高温，使其熔化后迅速冷却，冷却过程中形成的微细颗粒即为粉末。
•机械研磨法：将金属块或合金块放入球磨机中与球磨介质一起磨碎，经过一定时间后得到所需的粉末。
•物理气相法：通过高温蒸发和凝聚，使金属或合金从气相转变为粉末。
常见的物理气相制备方法有气体凝聚法、物理溅射法等。
2. 粉末冶金工艺粉末冶金包括压制、烧结和后处理等多个工艺步骤。
2.1 压制压制是将制备好的粉末以一定的压力塑造成所需形状的过程。
常见的压制方法有：•静态压制：即将粉末放置在模具中，施加垂直于模具方向的压力，使粉末颗粒之间发生塑性变形，形成一定形状的绿体。
•动态压制：即通过提供一个快速冲击力，使粉末颗粒互相碰撞并发生变形，形成一定形状的绿体。
2.2 烧结烧结是将压制好的绿体在一定温度下进行加热，使粉末颗粒之间发生扩散和结合，形成致密的材料。
常见的烧结方法有：•常压烧结：将绿体放在电炉或气炉中进行加热，使粉末颗粒熔结或固相扩散结合。
•热等静压烧结：在加热的同时施加一定的压力，用于加强绿体的结合。
2.3 后处理烧结完成后，还需要进行一些后处理步骤以提高材料的性能。
常见的后处理方法有：•热处理：通过控制温度和时间，在一定的条件下改变材料的组织结构，提高其硬度、强度等性能。
•表面处理：在材料表面形成覆盖层、涂层或改变表面形貌，以提高耐磨、耐腐蚀等性能。
3. 应用领域粉末冶金在许多领域都有着广泛的应用。
3.1 金属制品粉末冶金可以制备各种金属制品，如汽车零部件、工具等。
由于独特的结构和物理性能，粉末冶金制品具有优异的耐磨、抗拉伸和耐腐蚀等特点。
3.2 陶瓷制品通过粉末冶金技术可以制备出高纯度、高强度的陶瓷制品，如陶瓷刀具、陶瓷齿轮等。
粉末冶金知识大全
粉末冶金知识大全粉末冶金基本知识粉末冶金是制取金属粉末，及采用成形和烧结工艺将金属粉末（或金属粉末与非金属粉末的混合物）制成材料和制品的工艺技术。
它是冶金和材料科学的一个分支学科。
粉末冶金制品的应用范围十分广泛，从普通机械制造到精密仪器；从五金工具到大型机械；从电子工业到电机制造；从民用工业到军事工业；从一般技术到尖端高技术，均能见到粉末冶金工艺的身影。
粉末冶金发展历史：粉末冶金方法起源于公元前三千多年。
制造铁的第一个方法实质上采用的就是粉末冶金方法。
而现代粉末冶金技术的发展中共有三个重要标志：1、克服了难熔金属熔铸过程中产生的困难。
1909年制造电灯钨丝，推动了粉末冶金的发展；1923年粉末冶金硬质合金的出现被誉为机械加工中的革命。
2、三十年代成功制取多孔含油轴承；继而粉末冶金铁基机械零件的发展，充分发挥了粉末冶金少切削甚至无切削的优点。
3、向更高级的新材料、新工艺发展。
四十年代，出现金属陶瓷、弥散强化等材料，六十年代末至七十年代初，粉末高速钢、粉末高温合金相继出现；利用粉末冶金锻造及热等静压已能制造高强度的零件。
粉末冶金工艺的优点：1、绝大多数难熔金属及其化合物、假合金、多孔材料只能用粉末冶金方法来制造。
2、由于粉末冶金方法能压制成最终尺寸的压坯，而不需要或很少需要随后的机械加工，故能大大节约金属，降低产品成本。
用粉末冶金方法制造产品时，金属的损耗只有1-5%，而用一般熔铸方法生产时，金属的损耗可能会达到80%。
3、由于粉末冶金工艺在材料生产过程中并不熔化材料，也就不怕混入由坩埚和脱氧剂等带来的杂质，而烧结一般在真空和还原气氛中进行，不怕氧化，也不会给材料任何污染，故有可能制取高纯度的材料。
4、粉末冶金法能保证材料成分配比的正确性和均匀性。
5、粉末冶金适宜于生产同一形状而数量多的产品，特别是齿轮等加工费用高的产品，用粉末冶金法制造能大大降低生产成本。
粉末冶金工艺的基本工序是：1、原料粉末的制备。
粉末冶金基本知识篇

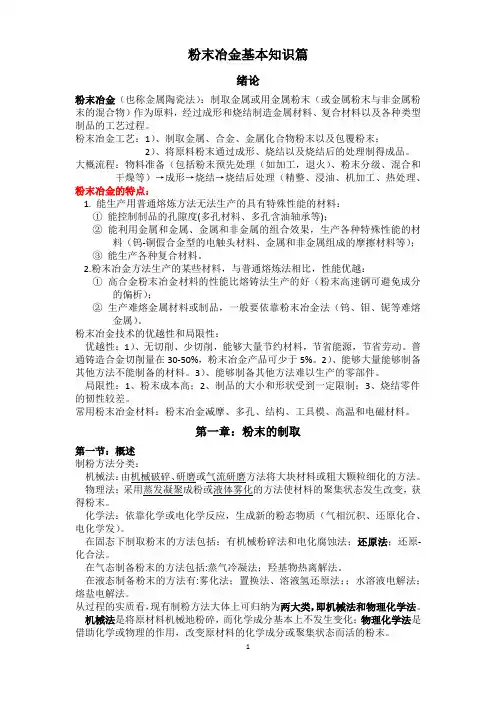

粉末冶金基本知识篇绪论粉末冶金（也称金属陶瓷法）：制取金属或用金属粉末（或金属粉末与非金属粉末的混合物）作为原料，经过成形和烧结制造金属材料、复合材料以及各种类型制品的工艺过程。
粉末冶金工艺：1）、制取金属、合金、金属化合物粉末以及包覆粉末；2）、将原料粉末通过成形、烧结以及烧结后的处理制得成品。
大概流程：物料准备（包括粉末预先处理（如加工，退火）、粉末分级、混合和干燥等）→成形→烧结→烧结后处理（精整、浸油、机加工、热处理、粉末冶金的特点：1. 能生产用普通熔炼方法无法生产的具有特殊性能的材料：①能控制制品的孔隙度(多孔材料、多孔含油轴承等)；②能利用金属和金属、金属和非金属的组合效果，生产各种特殊性能的材料（钨-铜假合金型的电触头材料、金属和非金属组成的摩擦材料等）；③能生产各种复合材料。
2.粉末冶金方法生产的某些材料，与普通熔炼法相比，性能优越：①高合金粉末冶金材料的性能比熔铸法生产的好（粉末高速钢可避免成分的偏析）；②生产难熔金属材料或制品，一般要依靠粉末冶金法（钨、钼、铌等难熔金属）。
粉末冶金技术的优越性和局限性：优越性：1）、无切削、少切削，能够大量节约材料，节省能源，节省劳动。
普通铸造合金切削量在30-50%，粉末冶金产品可少于5%。
2）、能够大量能够制备其他方法不能制备的材料。
3）、能够制备其他方法难以生产的零部件。
局限性：1、粉末成本高；2、制品的大小和形状受到一定限制；3、烧结零件的韧性较差。
常用粉末冶金材料：粉末冶金减摩、多孔、结构、工具模、高温和电磁材料。
第一章：粉末的制取第一节：概述制粉方法分类：机械法：由机械破碎、研磨或气流研磨方法将大块材料或粗大颗粒细化的方法。
物理法：采用蒸发凝聚成粉或液体雾化的方法使材料的聚集状态发生改变，获得粉末。
化学法：依靠化学或电化学反应，生成新的粉态物质（气相沉积、还原化合、电化学发）。
在固态下制取粉末的方法包括：有机械粉碎法和电化腐蚀法；还原法；还原-化合法。
粉末冶金知识讲义
3、W－Cu假合金－制造电触头材料 4、难溶金属材料 － W－Cu－Ni合金：液相烧结，
W与Cu不互溶，W在Ni中溶解度较大，50%， Cu与Ni可互溶， 1350℃烧结时， Cu、Ni全部熔化，W溶解度达18% 90%W-Cu-Ni重合金，密度＞17－接近理论密度 ， 强度与钢相近，易于机加工， 应用－精密仪器(陀螺仪)平衡锤、 自动钟表的摆锤、穿甲弹头等；
尺寸 400～ 250～ 160～ 125～ 100~ 63~ 50~ 40~ 28~ 微米 500 315 200 160 125 80 63 50 40
三、成型 液体受压其个向受力均匀，
粉末在模具内受力是不均匀的， 粉末颗粒间彼此摩擦、相互楔住， 压力的传递，
垂直方向大、 横向小；
压坯的密度分布： 密度分布、 硬度分布 3－28
如粒度较粗的 Zn、Al粉、 硅酸铝耐火纤维；
③互成角度的喷射 －应用最多
V型喷射 1－68
锥型喷射 1－69
旋涡环形喷射
超细粉末： 常采用气动法－用高速气流吹散熔融金属流，
金属流在气动作用下分散成许多细小的微粒， 同时冷却、凝固； 高速气流： 亚音速(接近273m/s)， 超音速－1.8马赫；
①低速时：磨球自然泻落，物料的破碎靠摩擦作用； ②合适转速时：磨球抛落，冲击＋摩擦作用，效果最好； ③临界转速及以上：没有破碎作用；
影响因素： 转速－工作转速/临界转速＝0.7~0.75磨球抛落，
适于较粗较脆的物料； ＝0.6磨球滚动，用于研磨较细的物料； 装球量－装球体积/滚筒体积＝装填系数 一般取0.4～0.5； 球料比－装料量应以填满磨球的间隙， 并稍微掩盖住球体表面为原则； 球的大小－一般是大小磨球配合使用， 磨球直径≤(1/18～1/24)滚筒直径； 研磨介质－空气－干磨； 液态－水、酒精、丙酮、汽油等－湿磨；
粉末冶金知识点总结
粉末冶金知识点总结一、粉末冶金基础知识1. 粉末冶金的概念粉末冶金是一种利用金属或非金属粉末作为原料，通过压实和烧结等方式制备零部件的工艺。
它充分发挥了粉末的特性，即可压性、可成形性、可烧结性和可溶性等，使得粉末冶金工艺具有高效率、低成本、无废料和生产精度高等优点。
2. 粉末材料的选择在粉末冶金过程中，选择合适的粉末材料对于制备高质量的产品至关重要。
一般来说，粉末材料应具有以下特点：细小的颗粒大小、均匀的颗粒分布、高的纯度和良好的流动性。
3. 粉末冶金的工艺粉末冶金工艺通常包括原料的混合、成型、烧结和后处理等步骤。
在这个过程中，需要注意粉末的混合比例、成型方式、烧结温度和时间等参数的控制，以确保制备出符合要求的成品。
4. 粉末冶金的应用粉末冶金技术已广泛应用于汽车、航空航天、医疗器械、电子设备等领域，制备出的产品具有优异的性能和精密的形状，可以满足各种特殊需求。
二、粉末材料的制备方法1. 机械合金化机械合金化是一种通过机械设备将原料混合并形成均匀的粉末混合物的方法。
常见的机械合金化设备包括球磨机、混合机和搅拌机等。
这种方法对原料的颗粒大小和形状要求不高，适用于制备一些普通的粉末材料。
2. 化学还原法化学还原法是一种利用化学反应生成的气体来分解金属或合金化合物，产生金属粉末的方法。
这种方法可以制备出颗粒细小、形状均匀的金属粉末，适用于制备高质量的粉末材料。
3. 气相沉积法气相沉积法是一种通过将金属原子或分子从气体中沉积到基底上形成薄膜或粉末的方法。
这种方法可以制备出极细的金属粉末，适用于制备一些用于电子器件等特殊应用场合的粉末材料。
4. 电化学法电化学法是一种利用电化学反应来制备金属粉末的方法。
这种方法制备的金属粉末质量较高，但工艺复杂，适用于制备一些对粉末质量要求较高的粉末材料。
5. 液态金属雾化法液态金属雾化法是一种通过气流将液态金属喷雾成细小颗粒的方法。
这种方法可以制备出颗粒细小、形状均匀的金属粉末，适用于制备高质量的粉末材料。
第六章 粉末冶金
五、粉末冶金制品的结构工艺性
1．壁后不能太薄，一般不小于2mm，并尽量使壁以 成形。 2．沿压制方向的横截面有变化时，只能是沿压制方向缩小， 而不能逐渐增大。 3．阶梯圆柱体每级直径之差不宜大于3mm ，每级的长度与 直径之比（L/D）应在3以下，否则不易压实。 4．应避免与压制方向垂直的或斜交的沟槽、孔腔，因此粉 末冶金制品上不能制出垂直于压制方向的退刀槽与内、 外螺纹，这些只能留待以后切削加工制出。制品上也无 法做出斜孔和旋钮上的网纹花。 5．制品应避免内、外尖角，圆角半径应不小于0．5mm。球 面部分也应留出小块平面，便于压实。
思 考 题
简述粉末冶金的过程。
加压方法：单向加压、双向加压 2.烧结 烧结：高温使原子活动能力增加，使粉末接触 面积增加，同时通过原子扩散，进一步提高粉 末冶金制品的强度，降低气孔率 烧结温度、时间和大气环境 固相烧结 小于熔点 结构件 液相烧结：两组分熔点之间 特殊产品
二、粉末冶金的主要工序 1.粉末的制备 （1）机械方法 球磨、雾化 （2）物理方法 蒸汽冷凝法 （3）化学方法 还原法、电解法 2.筛分与混合 使粉料中的各组元均匀化 3.压制 使成为有一定形状、尺寸、密度与强度 的坯块—压坯 4.烧结 降低气孔率，提高密度和强度 5.后处理 精压处理、浸油处理、表面淬火等
第六章 粉末冶金
粉末冶金:由金属或金属与非金属粉末混合物经压 制、烧结、后处理等工序制成金属制品或金属 材料的方法 一、粉末冶金基础 1.粉末的压实 粉末压实：将均匀混合的粉料压制成型，借助 于粉末原子间吸引力与机械咬合作用，使制品 结合为具有一定强度的整体 压实压力 制品的密度随粉末压实压力的增加而增加； 压缩比随粉末压实压力的增加而增加；
三、粉末冶金的特点
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
粉末冶金基础知识参考文
本
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月
粉末冶金基础知识参考文本
使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
（一）粉末的化学成分及性能
尺寸小于1mm的离散颗粒的集合体通常称为粉末，
其计量单位一般是以微米（μm）或纳米（nm）。
1.粉末的化学成分
常用的金属粉末有铁、铜、铝等及其合金的粉末，要
求其杂质和气体含量不超过1%～2%，否则会影响制品的
质量。
2.粉末的物理性能
⑴粒度及粒度分布
粉料中能分开并独立存在的最小实体为单颗粒。
实际
的粉末往往是团聚了的颗粒，即二次颗粒。
实际的粉末颗
粒体中不同尺寸所占的百分比即为粒度分布。
⑵颗粒形状即粉末颗粒的外观几何形状。
常见的有球状、柱状、针状、板状和片状等，可以通过显微镜的观察确定。
⑶比表面积
即单位质量粉末的总表面积，可通过实际测定。
比表面积大小影响着粉末的表面能、表面吸附及凝聚等表面特性。
3.粉末的工艺性能
粉末的工艺性能包括流动性、填充特性、压缩性及成形性等。
⑴填充特性
指在没有外界条件下，粉末自由堆积时的松紧程度。
常以松装密度或堆积密度表示。
粉末的填充特性与颗粒的大小、形状及表面性质有关。
⑵流动性
指粉末的流动能力，常用50克粉末从标准漏斗流出所需的时间表示。
流动性受颗粒粘附作用的影响。
⑶压缩性表示粉末在压制过程中被压紧的能力，用规定的单位压力下所达到的压坯密度表示，在标准模具中,规定的润滑条件下测定。
影响粉末压缩性的因素有颗粒的塑性或显微硬度，塑性金属粉末比硬、脆材料的压缩性好；颗粒的形状和结构也影响粉末的压缩性。
⑷成形性指粉末压制后，压坯保持既定形状的能力，用粉末能够成形的最小单位压制压力表示，或用压坯的强度来衡量。
成形性受颗粒形状和结构的影响。
（二）粉末冶金的机理
1.压制的机理
压制就是在外力作用下，将模具或其它容器中的粉末紧密压实成预定形状和尺寸压坯的工艺过程。
钢模冷压成形过程如图7.1.2所示。
粉末装入阴模,通过上下模冲对其
施压。
在压缩过程中，随着粉末的移动和变形，较大的空隙被填充，颗粒表面的氧化膜破碎，颗粒间接触面积增大，使原子间产生吸引力且颗粒间的机械楔合作用增强，从而形成具有一定密度和强度的压坯。
2.等静压制
压力直接作用在粉末体或弹性模套上，使粉末体在同一时间内各个方向上均衡受压而获得密度分布均匀和强度较高的压坯的过程。
按其特性分为冷等静压制和热等静压制两大类。
⑴冷等静压制
即在室温下等静压制，液体为压力传递媒介。
将粉末体装入弹性模具内，置于钢体密封容器内，用高压泵将液体压入容器，利用液体均匀传递压力的特性，使弹性模具内的粉末体均匀受压。
因此，冷等静压制压坯密度高，较均匀，力学性能较好，尺寸大且形状复杂，已用于棒材、
管材和大型制品的生产。
⑵热等静压制
把粉末压坯或装入特制容器内的粉末体置入热等静压机高压容器中，施以高温和高压，使这些粉末体被压制和烧结成致密的零件或材料的过程。
在高温下的等静压制，可以激活扩散和蠕变现象的发生，促进粉末的原子扩散和再结晶及以极缓慢的速率进行塑性变形，气体为压力传递媒介。
粉末体在等静压高压容器内同一时间经受高温和高压的联合作用，强化了压制与烧结过程，制品的压制压力和烧结温度均低于冷等静压制，制品的致密度和强度高，且均匀一致，晶粒细小，力学性能高，消除了材料内部颗粒间的缺陷和孔隙，形状和尺寸不受限制。
但热等静压机价格高，投资大。
热等静压制已用于粉末高速钢、难熔金属、高温合金和金属陶瓷等制品的生产。
3.粉末轧制
将粉末通过漏斗喂入一对旋转轧辊之间使其压实成连续带坯的方法。
将金属粉末通过一个特制的漏斗喂入转动的轧辊缝中，可轧出具有一定厚度、长度连续、强度适宜的板带坯料。
这些坯体经预烧结、烧结，再轧制加工及热处理等工序，就可制成具有一定孔隙度的、致密的粉末冶金板带材。
粉末轧制制品的密度比较高，制品的长度原则上不受限制，轧制制品的厚度和宽度会受到轧辊的限制；成材率高为80%～90%，熔铸轧制的仅为60%或更低。
粉末轧制适用于生产多孔材料、摩擦材料、复合材料和硬质合金等的板材及带材。
4.粉浆浇注
是金属粉末在不施加外力的情况下成形的，即将粉末加水或其它液体及悬浮剂调制成粉浆，再注入石膏模内，利用石膏模吸取水分使之干燥后成形。
常用的悬浮剂有聚乙烯醇、甘油、藻肮酸钠等，作用是防止成形颗粒聚集，
改善润湿条件。
为保证形成稳定的胶态悬浮液，颗粒尺寸不大于5μm～10μm，粉末在悬浮液中的质量含量为40%～70%。
粉浆成形工艺参见本书6.2.2。
5.挤压成形
将置于挤压筒内的粉末、压坯或烧结体通过规定的模孔压出。
按照挤压条件不同，分为冷挤压和热挤压。
冷挤压是把金属粉末与一定量的有机粘结剂混合在较低温度下（40℃～200℃）挤压成坯块；粉末热挤压是指金属粉末压坯或粉末装入包套内加热到较高温度下压挤，热挤压法能够制取形状复杂、性能优良的制品和材料。
挤压成形设备简单，生产率高，可获得长度方向密度均匀的制品。
挤压成形能挤压出壁很薄直经很小的微形小管，如厚度仅0.01mm，直径1mm的粉末冶金制品；可挤压形状复杂、物理力学性能优良的致密粉末材料，如烧结铝合金及高温合金。
挤压制品的横向密度均匀，生产连续性高，
因此，多用于截面较简单的条、棒和螺旋形条、棒（如麻花钻等）。
6.松装烧结成形
粉末未经压制而直接进行烧结，如将粉末装入模具中振实，再连同模具一起入炉烧结成形，用于多孔材料的生产；或将粉末均匀松装于芯板上，再连同芯板一起入炉烧结成形，再经复压或轧制达到所需密度，用于制动摩擦片及双金属材料的生产。
将置于挤压筒内的粉末、压坯或烧结体通过规定的模孔压出。
按照挤压条件不同，分为冷挤压和热挤压。
冷挤压是把金属粉末与一定量的有机粘结剂混合在较低温度下（40℃～200℃）挤压成坯块；粉末热挤压是指金属粉末压坯或粉末装入包套内加热到较高温度下压挤，热挤压法能够制取形状复杂、性能优良的制品和材料。
挤压成形设备简单，生产率高，可获得长度方向密度均匀的制品。
7.爆炸成形
借助于爆炸波的高能量使粉末固结的成形方法。
爆炸成形的特点是爆炸时产生压力很高，施于粉末体上的压力速度极快。
如炸药爆炸后，在几微秒时间内产生的冲击压力可达106MPa（相当于107个大气压），比压力机上压制粉末的单位压力要高几百倍至几千倍。
爆炸成形压制压坯的相对密度极高，强度极佳。
如用炸药爆炸压制电解铁粉，压坯的密度接近纯铁体的理论密度值。
爆炸成形可加工普通压制和烧结工艺难以成形的材料，如难熔金属、高合金材料等，还可压制普通压力无法压制的大型压坯。
除上述方法外，还有注射成形及热等静压制新技术等新的成形方法。
请在此位置输入品牌名/标语/slogan
Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion。
