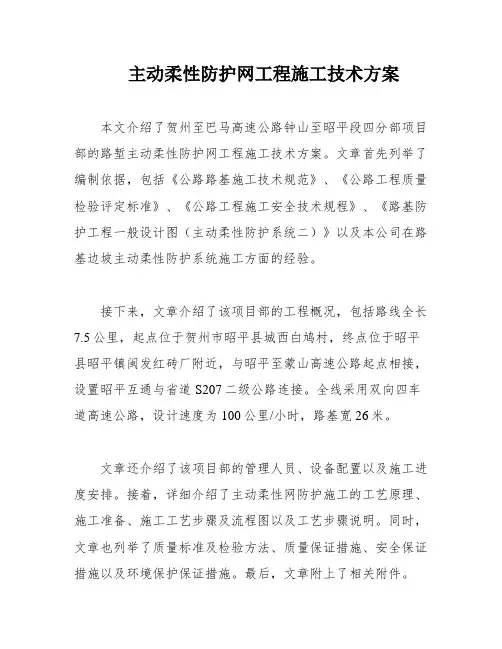

主动柔性防护网工程施工技术方案本文介绍了贺州至巴马高速公路钟山至昭平段四分部项目部的路堑主动柔性防护网工程施工技术方案。
文章首先列举了编制依据，包括《公路路基施工技术规范》、《公路工程质量检验评定标准》、《公路工程施工安全技术规程》、《路基防护工程一般设计图（主动柔性防护系统二）》以及本公司在路基边坡主动柔性防护系统施工方面的经验。
接下来，文章介绍了该项目部的工程概况，包括路线全长7.5公里，起点位于贺州市昭平县城西白鸠村，终点位于昭平县昭平镇闽发红砖厂附近，与昭平至蒙山高速公路起点相接，设置昭平互通与省道S207二级公路连接。
全线采用双向四车道高速公路，设计速度为100公里/小时，路基宽26米。
文章还介绍了该项目部的管理人员、设备配置以及施工进度安排。
接着，详细介绍了主动柔性网防护施工的工艺原理、施工准备、施工工艺步骤及流程图以及工艺步骤说明。
同时，文章也列举了质量标准及检验方法、质量保证措施、安全保证措施以及环境保护保证措施。
最后，文章附上了相关附件。
钢丝绳网和格栅网是主要构成柔性网的系统，通过钢丝绳锚杆或支撑绳固定在有潜在地质灾害的坡面上，以达到防护的目的。
主动柔性防护网的明显特征是采用系统锚杆固定，并根据柔性网的不同，分别通过支撑绳和缝合张拉（钢丝绳网和铁丝格栅）来对柔性网部分实现预张，从而对整个边坡形成连续支撑。
预张拉作业使系统尽可能紧贴坡面并形成了抑制局部岩土体移动或在发生局部位移或破坏后将其裹缚（滞留）原位附近的预应力，从而实现其主动防护（加固）功能。
主动柔性防护网系统能将局部集中荷载向四周均匀传递以充分发挥整个系统的防护能力，即局部受载，整体作用，从而使系统能承受较大的荷载并降低单根锚杆的锚固力要求。
施工原理图纸如下所示：施工准备包括技术准备、生产准备和物资准备。
施工人员需要熟悉图纸、规范，并对施工现场、工地地质条件进行详细调查研究。
测量人员进行施工放样，并对现场人员进行技术交底工作。
主动防护网施工技术方案
路堑主动柔性防护网工程施工技术方案编制:审核:批准:编制时间:二零一七年七月目录一、编制依据－－－－－－－－－－－－－－－－－－－－－－－－－1二、工程概况－－－－－－－－－－－－－－－－－－－－－－－－－1三、管理人员、设备配置－－－－－－－－－－－－－－－－－－－－4四、施工进度安排－－－－－－－－－－－－－－－－－－－－－－－5五、主动柔性网防护施工－－－－－－－－－－－－－－－－－－－－51、工艺原理－－－－－－－－－－－－－－－－－－－－－－－52、施工准备－－－－－－－－－－－－－－－－－－－－－－－63、施工工艺步骤及流程图－－－－－－－－－－－－－－－－－84、工艺步骤说明－－－－－－－－－－－－－－－－－－－－－9六、质量标准及检验方法－－－－－－－－－－－－－－－－－－－13七、质量保证措施－－－－－－－－－－－－－－－－－－－－－－13八、安全保证措施－－－－－－－－－－－－－－－－－－－－－－14九、环境保护保证措施－－－－－－－－－－－－－－－－－－－－16十、附件－－－－－－－－－－－－－－－－－－－－－－－－－－15一、编制依据1、《公路路基施工技术规范》（JTG F10-2006；2、《公路工程质量检验评定标准》（JTG F80/1-2004）；3、《公路工程施工安全技术规程》（JTG F80/1-2004）；4、《路基防护工程一般设计图（主动柔性防护系统二）》；5、本公司在路基边坡主动柔性防护系统施工方面的经验。
二、工程概况本分部路线全长7.5公里，起点位于贺州市昭平县城西白鸠村（联润拌合厂站附近），起点桩号K47+000；终点位于昭平县昭平镇闽发红砖厂附近，终点桩号K54+500，与昭平至蒙山高速公路起点相接，设置昭平互通与省道S207二级公路连接。
全线采用双向四车道高速公路，设计速度为100公里/小时，路基宽26米。
根据现场的实际勘察，边坡地层岩性主要由泥盆系莲花山组基岩组成。
(防护网)安全技术交底学习资料
11、锚杆防护施工前认真检查和处理锚喷作业区的危石，确保施工队人员的安全，坡面破碎严重时采用先喷后锚，喷射厚度不小于5cm，喷射作业时设专人跟随观察坡面情况
12、施工中要设专人观察，严防塌方。遇有大雨、大雾及六级（含六级Βιβλιοθήκη 以上大风等恶劣天气时，应停止作业。
(防护网)安全技术交底
防护网安装安全技术交底
施工单位：包头市公路工程股份有限公司省道311线杨树坝至明登段公路工程项目部
工程名称
路基工程
施工部位
主动网防护工程
分项工程
交底项目
交底日期
高边坡防护施工安全技术措施
1、现场施工人员须戴防尘口罩，严禁穿硬底、带钉、易滑、高跟、拖鞋或赤脚进入施工现场。
2、高边坡施工人员必须戴好安全帽，系好安全带，绑挂安全带的绳索应牢固地栓在可靠的安全桩上，绳索应垂直，不得在同一个安全桩上栓2根及以上安全绳或在一根安全绳上栓2人以上。
6、清理边坡上突出的块石和整修边坡时，应从上而下顺序进行，坡面上的松动土、石块必须及时清除。
7、严禁在危石下方作业、休息和存放机具。施工中发现山体有滑动、崩塌迹象危及施工安全时，应立即停止施工，撤出人员和机具，并报告上级主管部门处理。
8、高边坡路堤下方有道路的，施工时应设警示标志。
9、施工机械靠近路堤边缘作业时，应根据路堤高度留有必要的安全距离，并应有专人指挥，指挥人员不得进入机械作业范围内。
3、按设计深度钻凿锚杆孔并清孔，孔深应比设计锚杆长5-10cm以上，孔径不小于ø42，受凿岩设备限制时，构成每根锚杆的两股钢绳可以分别锚入两个孔径不小于ø35的锚孔内，形成人字形锚杆，两股钢绳间夹角为15°-30°，以达到同样的锚固效果，当局部孔位处底层松散或破碎不能成孔时，采用断面尺寸不小于0.4*0.4的C15砼基础置换成不能成孔的岩土段。
主动防护网技术交底
交底单位：中铁三局渝黔铁路土建10标经理部第三分部第九架子队
交底人：
复核人：
年 月 日
承接单位或班组：
负责人（工长）：
年 月 日施工现场Fra bibliotek工员：负责人（工长）：
8.预张拉：φ16的纵横向支撑绳与4.5×4.5m正方形模式布置的锚杆联结并进行预张拉，支撑绳构成的每个4.5×4.5m网格内铺设一张钢丝绳网，每张钢丝绳网与四周支撑绳间用缝合并进行预张拉，在山体凹腔处安设随机锚杆进行旋压预张拉，该预张拉工艺能使系统对坡面施以一定的法向预紧压力，从而提高表层岩土体的稳定性，尽可能地阻止崩塌落石的发生并将小部分落石限制在一定的空间内运动，同时，在钢绳网下铺设格栅网，以阻止小尺寸岩块的塌落。
3.注浆并插入锚杆（锚杆外露环套顶端不能高出地表，且环套段不能注浆，以确保支撑绳张拉后尽可能紧贴地表），浆液标号不低于M30，孔内应确保浆液饱满，在进行下一道工序前注浆体养护不少于三天。
4.安装纵横向张拉绳，张拉紧后两端各用2-4个（张拉绳长度小于15m时为2个，大于30m时为4个，其间为3个）绳卡与锚杆外露环套固定连接。
3.钢丝绳锚杆： 锚杆采用两股φ16钢丝绳制作，钢丝绳热镀锌等级为A级，其长度应不小于2m。
4.锚杆孔：锚杆孔凹尺寸为200mm×200mm，锚杆孔双股孔径不小于φ42mm。
5.机芯环：采用重型机芯环“H5/8”,防腐处理采用热镀锌。
6.锚杆抗拔力：锚固后抗拔力不小于50KN。
7.绳卡：采用热镀锌的德式741绳卡。
8.在山体凹腔处安装旋压式预应力柔性随机锚杆对系统进行预张拉。
主动防护网技术交底
按设计深度钻凿锚杆孔并清孔,孔深应比设计锚杆长度长5cm以上,孔径不小于φ40。
2.4锚杆安装
注浆并插入锚杆，浆液为水灰比0.45～0.50的纯水泥浆，水泥宜用42.5普通硅酸盐水泥，确保浆液饱满，在进行下一道工序前注浆体养护不少于三天。
2.5套环加工及锚头封闭
制作钢丝绳套环，采用50cm长φ16钢丝绳弯曲成环形，连接处用2个U型卡扣上牢。在每一孔位处凿一定深度的凹坑，一般口径20cm，深15cm。将套环悬挂于锚杆尾部弯钩上。锚杆外露套环顶端不能高出地表。用C25细石混凝土封闭凹坑（套环大部露出混凝土，套环与锚杆弯钩连接处必须封闭于混凝土内）。
主动防护系统系以柔和性钢绳网系统覆盖有潜在危岩落石的坡面，其纵横交错的φ16支撑钢绳与4.5m×4.5m（实际施工中可根据地形条件在4.2m～4.8m间作适当调整选用）正方形模式布置的锚杆相联结，支撑绳构成的每个4.5m×4.5m网格内铺设一张4m×4m的钢绳网，其方格网孔为30cm×30cm,每张钢绳网与四周支撑绳间将来发生崩塌可能性很大的个别块孤危石，若它（们）的崩落可能带来系统的大量维护工作需要甚至超过系统的防护能力，则宜对其进行适当的支撑加固处理或予以事先清除。
2.2测量放线
放线测量确定锚杆孔位(根据地形条件，孔间距可有0.3m的调整量)，在孔间距允许的调整范围内，尽可能在低凹处人工凿一深度不小于锚杆外露环套长度的凹坑,一般口径20cm,深20cm。
3.注意施工用电安全，处理机械故障时，必须使设备断电、停风；向施工设备送电、送风前，应通知相关的施工人员。
4.施工前，应认真检查和处理防护网作业区的危石，施工机具应放置在安全地带。
5.在陡边坡上铺挂各类网时，在铺挂、缝合、固定前应用软绳或φ8钢绳悬挂固定，避免坠落。
主动防护网安全技术交底
二、GPS2主动防护网施工安全技术
1、边坡防护整治首先坡面清理 自上而下彻底清理坡面，将坡面上的浮土、松动石块全部清除，并局部地形进行适当加固，避免施工中落石伤人。
4、大风、大雾和雨天等恶劣天气，不得进行高边坡施工作业；
5、施工作业前必须清理边坡孤悬石，清理边坡孤石悬石必须遵守一下规定：作业人员必须配戴安全帽、安全绳子，施工作业时坡面下方必须设置防护网防护落石，掉落行车道，危及行人过往车辆安全；
6、施工作业全程坡面下方公路两头，必须配备专职安全员持交通指挥旗指挥过往车辆及行人，确保过往车辆及行人的安全；
工程名称
日喀则地区亚东公路震后恢复工程
交底单位
西名称
路基工程
交底部位
路基工程作业
交底内容
一、GPS2主动防护网安全注意事项
1、清除的丛草、树木严禁放火焚烧，以防引起火灾，生活中严禁户外明火，以免引起火灾；
2、 我标段路线坡陡、弯急、且雨水充足，车流量大，严禁在公路玩耍打闹，以免引起安全事故；
以上各条请遵照执行，如有违者，进行严肃处理。
编制人
复核人
接收单位
接收人
2、锚杆孔定位 按设计的位置结合现场实际地形对锚杆孔位进行测量定位，由于坡面的起伏，依据地形条件，孔间距可有的调整量，否则，支撑绳和防护网可能连接不上。
3、开凿锚杆孔口凹坑、钻锚杆孔
锚杆孔定位以后，先在每一个孔口处开凿一个深度部小于锚杆外露环套长度的凹坑，使系统安装后尽可能紧贴坡面。按锚杆设计长度垂直边坡岩面钻出锚杆孔，按设计深度钻凿锚杆并清孔，孔深应比设计锚杆长度以上；
边坡施工主动防护网安全技术交底模板
一、工程概况1. 项目名称：___________2. 工程地点：___________3. 施工单位：___________4. 项目负责人：___________5. 施工班组：___________二、技术交底内容1. 施工工艺及流程- 清理边坡，确保边坡表面干净，无杂物。
- 根据设计要求，确定锚杆孔的位置和深度，并进行钻孔。
- 安装锚杆，确保锚杆垂直、牢固。
- 挂设主动防护网，注意网与锚杆的连接。
- 进行张拉，确保防护网紧绷，达到设计要求。
- 检查系统整体性能，确保无安全隐患。
2. 材料及设备- 锚杆：采用符合设计要求的锚杆，材质、直径、长度等参数需符合规范。
- 防护网：采用符合设计要求的主动防护网，材质、规格、强度等参数需符合规范。
- 施工设备：钻机、张拉设备、测量仪器等。
3. 安全注意事项- 施工前，对施工人员进行安全教育培训，提高安全意识。
- 施工现场应设置安全警示标志，明确危险区域。
- 施工人员必须佩戴安全帽、安全带等防护用品。
- 高空作业时，必须系好安全绳，确保安全。
- 严禁酒后作业、疲劳作业。
- 施工过程中，发现异常情况，立即停止施工，并及时报告。
4. 质量要求- 施工过程中，严格按照设计要求进行施工，确保工程质量。
- 锚杆孔位准确，深度符合要求。
- 锚杆安装牢固，无松动现象。
- 防护网张拉均匀，无变形、扭曲现象。
- 系统整体性能良好，无安全隐患。
三、施工注意事项1. 施工前，对施工现场进行勘察，了解地质条件、地形地貌等。
2. 施工过程中，密切关注边坡稳定情况，发现异常情况，立即采取措施。
3. 施工结束后，对施工现场进行清理，确保无安全隐患。
四、应急预案1. 遇到恶劣天气，如强风、大雨等，立即停止施工，确保人员安全。
2. 发生安全事故，立即启动应急预案，及时处理。
3. 加强与相关部门的沟通协调，确保施工顺利进行。
五、总结本安全技术交底旨在提高施工人员的安全意识，确保边坡施工主动防护网工程的安全、顺利进行。
26-主动防护网施工流程技术标准
主动防护网施工工艺、检验方法及技术标准工序名称检查项目检查方法技术标准施工准备清除障碍目测人工自上而下的清除施工区域的浮土及浮石。
技术准备查阅资料、熟图详细了解地质岩层分类及各层土的力学指标; 技术交底,熟悉工程结构,了解主动防护网施工的技术要点、安全措施、质量要求及可能遇到的各种问题和处理方法。
搭设施工平台立杆纵、横向间距、接头；水平杆步距、剪刀撑核对方案、卷尺施工平台搭设应编制专项施工方案,严格按专项方案搭设并应符合《建筑施工扣件式钢管脚手架安全技术规程》JGJ130－2001的要求,检查合格后方可施工。
主动防护网系统钢绳锚杆核对图纸、查阅资料由钢丝绳/钢绞线弯折而成，头部加以鸡心环套保护，用以保证将网、缝合绳受到的应力以最佳方式通过预先张拉传递到锚杆上。
钢绳网核对图纸、产品合格证高强度防腐钢绳网，利用特殊材质的钢绳和表面镀层工艺、专利技术和设备编制而成，菱形网孔，其柔性适合于覆盖各种坡面，并将通过缝合绳传递受力；构件参数:满足设计要求。
纵/横向支撑绳核对图纸、卡尺、产品合格证起固定整个系统并连接各个网片，并将网片和缝合绳的受力传递至锚杆；构件参数:满足设计要求。
缝合绳核对图纸、卡尺、产品合格证用于单块网片和支撑绳之间的连接和力的传递, 构件参数:满足设计要求。
普通钢丝格栅核对图纸、卡尺、产品合格证位于该系统最贴近坡面处，主要起到补充外层钢丝绳网空隙的作用，防止小块的落石穿越系统而掉至路面，造成灾害。
构件参数:满足设计要求。
系统标准配置核对图纸、卡尺、产品合格证系统标准配置按设计施工图纸。
测量放线锚杆孔位纵横间距全站仪(经纬仪)、水准仪、拉线、钢卷尺严格按设计图纸要求放出锚杆孔位,并拉线复核。
在允许误差下方能施工。
锚杆孔位(根据地形条件,孔间距可有0.3m的调整量)主动防护网施工钢绳锚杆施工核对图纸、产品合格证锚杆施工应自上而下,成孔、注浆及下锚工艺同普通锚杆;锚杆外露环套顶端不能高出地表,且环套段不能注浆,以确保支撑绳张拉后尽可能紧贴地表;在进行下一道工序前注浆体养护不少于三天。
