电抗器的基本知识.

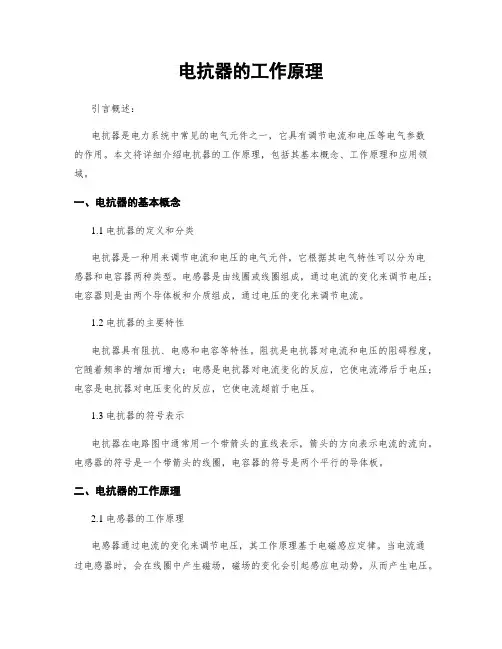

电抗器的工作原理
电抗器的工作原理引言概述：电抗器是电力系统中常见的电气元件之一，它具有调节电流和电压等电气参数的作用。
本文将详细介绍电抗器的工作原理，包括其基本概念、工作原理和应用领域。
一、电抗器的基本概念1.1 电抗器的定义和分类电抗器是一种用来调节电流和电压的电气元件，它根据其电气特性可以分为电感器和电容器两种类型。
电感器是由线圈或线圈组成，通过电流的变化来调节电压；电容器则是由两个导体板和介质组成，通过电压的变化来调节电流。
1.2 电抗器的主要特性电抗器具有阻抗、电感和电容等特性。
阻抗是电抗器对电流和电压的阻碍程度，它随着频率的增加而增大；电感是电抗器对电流变化的反应，它使电流滞后于电压；电容是电抗器对电压变化的反应，它使电流超前于电压。
1.3 电抗器的符号表示电抗器在电路图中通常用一个带箭头的直线表示，箭头的方向表示电流的流向。
电感器的符号是一个带箭头的线圈，电容器的符号是两个平行的导体板。
二、电抗器的工作原理2.1 电感器的工作原理电感器通过电流的变化来调节电压，其工作原理基于电磁感应定律。
当电流通过电感器时，会在线圈中产生磁场，磁场的变化会引起感应电动势，从而产生电压。
这种电压的大小与电流的变化率成正比，通过调节电流的变化率可以实现对电压的调节。
2.2 电容器的工作原理电容器通过电压的变化来调节电流，其工作原理基于电容器的电场效应。
当电压施加在电容器的两个导体板上时，会在两个导体板之间形成电场。
电场的变化会导致电容器中电荷的移动，从而产生电流。
这种电流的大小与电压的变化率成正比，通过调节电压的变化率可以实现对电流的调节。
2.3 电抗器的工作原理总结电抗器的工作原理可以归纳为通过电流或电压的变化来调节对应的电气参数。
电感器通过电流的变化来调节电压，而电容器则通过电压的变化来调节电流。
通过合理选择电抗器的类型和参数，可以实现对电流和电压的精确控制。
三、电抗器的应用领域3.1 电力系统中的应用电抗器在电力系统中广泛应用于电压和电流的调节，可以提高电力系统的稳定性和效率。
哈大电气产品介绍
例如:BKGKL-10000/35中“BK”表示并联电抗器 ，“GK”表示干式空心，“L”表示铝质， “10000”表示电抗器单相容量为10000kVar， “35”表示系统额定电压为35kV。
1 电抗器基础知识及型号含义
相控电抗器型号：BKGKL-□-2×□- □
1 电抗器基础知识及型号含义 2 电抗器安装注意事项 3 特殊电抗意事项 6 电抗器常见故障及预防方法
44 电抗器安装附件使用介绍
1. 绝缘子
我公司常用绝缘子类型为：棒形支柱绝缘子，为大小伞防污型，颜色 为棕红色。主要用于电抗器对地绝缘以及相间绝缘。
1 电抗器基础知识及型号含义 2 电抗器安装注意事项 3 特殊电抗器使用说明 4 电抗器安装附件使用介绍 5 电抗器检修维护注意事项 6 电抗器常见故障及预防方法
6 电抗器常见故障及预防方法
一、电抗器运行噪音过大 干式空心电抗器正常运行时，根据容量不同，噪音水平一般在48dB60dB之间，声音为“嗡嗡”声。噪音过大有以下几种情况： 1. 如出现噪音过大现象，通常为电抗器紧固螺栓松动，导致整体振动加 剧，噪音过大。 2. 如出现异响现象，通常为电抗器突然过载或内部掉入其它金属异物。 3. 如户内电抗器出现打雷声，通常为电抗器与房屋产生共振现象。
Sn——单相电抗器的额定容量，kvar； Un——电抗器的额定端电压，kV。
1 电抗器基础知识及型号含义
并联电抗器
干式空心并联电抗器并联连接在500kV、200kV或110kV变 电站低压组侧，用于长距离输电线路的电容无功补偿，限制 系统电压升高和操作过电压，使输配电系统电压稳定运行。
1 电抗器基础知识及型号含义
串联电抗器额定端电压的计算方法
电抗器的基本知识和选择
其它电抗器
高压电网上用的限流空心电抗器，大型电动机的降压起动电抗器、电炉 用的匹配电抗器、三相均衡电流用的均流电抗器、雷达用的储能电抗器、 还有分裂电抗器、试验电抗器等很多用途。
变频应用中的电抗器选件
在变频器的输入侧可加以下选件
1. Input Reactor 进线电抗器，输入电抗器可以抑制谐波电流，提高功 率因数以及削弱输入电路中的浪涌电压、电流对变频器的冲击，削 弱电源电压不平衡的影响，一般情况下，都必须加进线电抗器。 2. 输入EMC 滤波器，EMC 滤波器的作用是为了减少和抑制变频器所 产生的电磁干扰。EMC 滤波器有两种，A 级和B 级滤波器。EMC A 级滤波器用在第二类场合即工业场合，满足EN50011A 级标准。 EMC B 级滤波器多用于第一类场合即民用、轻工业场合，满足 EN50011 B 级标准。
变频应用中的电抗器选件
3. 电感量的选择 电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直 接影响额定电流下的电压降的变化，从而引起故障。而电感量的大小取 决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。 4. 输出电抗器电感量的选择是根据在额定频率范围内的电缆长度来确 定，然后再根据电动机的实际额定电流来选择相应电感量要求下的铁芯 截面积和导线截面积，才能确定实际电压降。 5. 理想的电抗器在额定交流电流及以下，电感量应保持不变，随着电流 的增大，而电感量逐渐减小。 当额定电流大于2倍时，电感量减小到额定电感量的0.6倍。 当额定电流大于2.5倍时，电感量减小到额定电感量的0.5倍。 当额定电流大于4倍时，电感量减小到额定电感量的0.35倍
符号表示：
电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产 生磁场，所以所有能载流的电导体都有一般意义上的感性。然而通电长 直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成 螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感， 便在螺线管中插入铁心，称铁心电抗器。电抗分为感抗和容抗，比较科 学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而 由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容 器就是容抗器，而电抗器专指电感器。

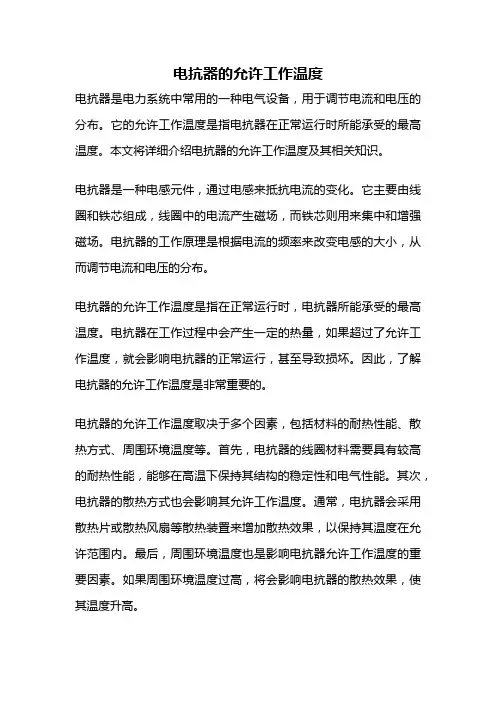

电抗器的允许工作温度
电抗器的允许工作温度电抗器是电力系统中常用的一种电气设备，用于调节电流和电压的分布。
它的允许工作温度是指电抗器在正常运行时所能承受的最高温度。
本文将详细介绍电抗器的允许工作温度及其相关知识。
电抗器是一种电感元件，通过电感来抵抗电流的变化。
它主要由线圈和铁芯组成，线圈中的电流产生磁场，而铁芯则用来集中和增强磁场。
电抗器的工作原理是根据电流的频率来改变电感的大小，从而调节电流和电压的分布。
电抗器的允许工作温度是指在正常运行时，电抗器所能承受的最高温度。
电抗器在工作过程中会产生一定的热量，如果超过了允许工作温度，就会影响电抗器的正常运行，甚至导致损坏。
因此，了解电抗器的允许工作温度是非常重要的。
电抗器的允许工作温度取决于多个因素，包括材料的耐热性能、散热方式、周围环境温度等。
首先，电抗器的线圈材料需要具有较高的耐热性能，能够在高温下保持其结构的稳定性和电气性能。
其次，电抗器的散热方式也会影响其允许工作温度。
通常，电抗器会采用散热片或散热风扇等散热装置来增加散热效果，以保持其温度在允许范围内。
最后，周围环境温度也是影响电抗器允许工作温度的重要因素。
如果周围环境温度过高，将会影响电抗器的散热效果，使其温度升高。
为了确保电抗器的安全运行，制造商会在产品上标注允许工作温度的范围。
用户在选择和使用电抗器时，应该根据实际需求，选择合适的允许工作温度范围。
同时，用户还应该合理安排电抗器的散热装置，确保其能够在允许工作温度范围内正常工作。
电抗器的允许工作温度是保证其正常运行和延长使用寿命的重要参数。
了解电抗器的允许工作温度范围，并合理选择和使用电抗器，对于电力系统的稳定运行和电气设备的保护至关重要。
我们应该在使用电抗器时，遵循相关的安全使用规范，确保电抗器能够在允许工作温度范围内正常工作，以提高电力系统的效率和可靠性。

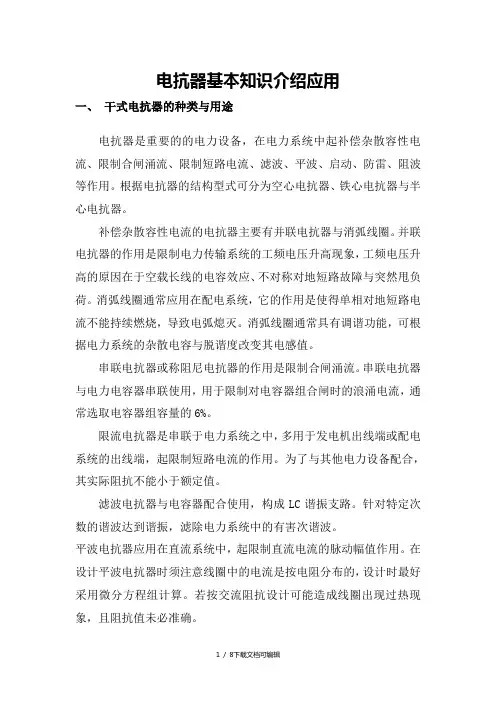

电抗器基本知识介绍及应用
电抗器基本知识介绍应用一、干式电抗器的种类与用途电抗器是重要的的电力设备，在电力系统中起补偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、平波、启动、防雷、阻波等作用。
根据电抗器的结构型式可分为空心电抗器、铁心电抗器与半心电抗器。
补偿杂散容性电流的电抗器主要有并联电抗器与消弧线圈。
并联电抗器的作用是限制电力传输系统的工频电压升高现象，工频电压升高的原因在于空载长线的电容效应、不对称对地短路故障与突然甩负荷。
消弧线圈通常应用在配电系统，它的作用是使得单相对地短路电流不能持续燃烧，导致电弧熄灭。
消弧线圈通常具有调谐功能，可根据电力系统的杂散电容与脱谐度改变其电感值。
串联电抗器或称阻尼电抗器的作用是限制合闸涌流。
串联电抗器与电力电容器串联使用，用于限制对电容器组合闸时的浪涌电流，通常选取电容器组容量的6%。
限流电抗器是串联于电力系统之中，多用于发电机出线端或配电系统的出线端，起限制短路电流的作用。
为了与其他电力设备配合，其实际阻抗不能小于额定值。
滤波电抗器与电容器配合使用，构成LC谐振支路。
针对特定次数的谐波达到谐振，滤除电力系统中的有害次谐波。
平波电抗器应用在直流系统中，起限制直流电流的脉动幅值作用。
在设计平波电抗器时须注意线圈中的电流是按电阻分布的，设计时最好采用微分方程组计算。
若按交流阻抗设计可能造成线圈出现过热现象，且阻抗值未必准确。
启动电抗器用于交流电动机启动时刻，限制电动机的启动电流，保护电动机正常运行。
防雷线圈通常用于变电站进出线阻波器与防雷线圈的应用场合相户外空心干式电抗器是20世纪年代出现的新一代电抗器产品，如图1.1所示。
它是利用环氧绕包技术将绕组完全密封，导线相互粘接大大的增加了绕组的机械强度。
同时利用新的耐候材料喷吐于包封的表面，使得产品能够满足在户外的苛刻条件下运行。
包封间由撑条形成气道，包封间与包封内绕组多采用并联连接以便满足容量与散热的要求。
为了满足各个并联支路电流合理分配的需要，采用分数匝来减少支路间的环流问题。

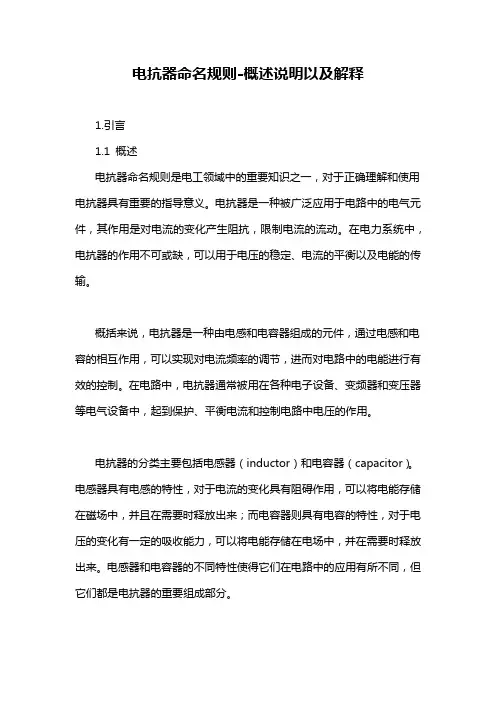

电抗器命名规则-概述说明以及解释
电抗器命名规则-概述说明以及解释1.引言1.1 概述电抗器命名规则是电工领域中的重要知识之一，对于正确理解和使用电抗器具有重要的指导意义。
电抗器是一种被广泛应用于电路中的电气元件，其作用是对电流的变化产生阻抗，限制电流的流动。
在电力系统中，电抗器的作用不可或缺，可以用于电压的稳定、电流的平衡以及电能的传输。
概括来说，电抗器是一种由电感和电容器组成的元件，通过电感和电容的相互作用，可以实现对电流频率的调节，进而对电路中的电能进行有效的控制。
在电路中，电抗器通常被用在各种电子设备、变频器和变压器等电气设备中，起到保护、平衡电流和控制电路中电压的作用。
电抗器的分类主要包括电感器（inductor）和电容器（capacitor）。
电感器具有电感的特性，对于电流的变化具有阻碍作用，可以将电能存储在磁场中，并且在需要时释放出来；而电容器则具有电容的特性，对于电压的变化有一定的吸收能力，可以将电能存储在电场中，并在需要时释放出来。
电感器和电容器的不同特性使得它们在电路中的应用有所不同，但它们都是电抗器的重要组成部分。
在本文中，我们将重点介绍电抗器的命名规则。
正确的命名规则可以帮助我们准确地识别和区分不同类型的电抗器，避免错误的使用和操作。
本文将以电抗器的定义和作用为基础，进一步介绍电抗器的分类和特点，并深入探讨电抗器命名规则的重要性和基本规则。
通过深入了解电抗器命名规则，我们可以更好地应用电抗器于实际工程中，正确选择和使用合适的电抗器，提高电路的效率和可靠性。
同时，对于电工从业人员和电气工程师来说，掌握电抗器命名规则也是提高专业技能和职业素养的重要内容。
在接下来的章节中，我们将进一步介绍电抗器的定义和作用，以及电抗器的分类和特点，从而为电抗器命名规则的探讨打下基础。
同时，我们将探讨电抗器命名规则的重要性以及基本的命名规则。
通过系统地学习和理解这些内容，相信读者们能够更好地应用和理解电抗器命名规则，为电气工程实践提供有力的支持。
电抗器基本知识介绍
电抗器基本知识介绍一、干式电抗器的种类与用途电抗器是重要的的电力设备，在电力系统中起补偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、平波、启动、防雷、阻波等作用。
根据电抗器的结构型式可分为空心电抗器、铁心电抗器与半心电抗器。
补偿杂散容性电流的电抗器主要有并联电抗器与消弧线圈。
并联电抗器的作用是限制电力传输系统的工频电压升高现象，工频电压升高的原因在于空载长线的电容效应、不对称对地短路故障与突然甩负荷。
消弧线圈通常应用在配电系统，它的作用是使得单相对地短路电流不能持续燃烧，导致电弧熄灭。
消弧线圈通常具有调谐功能，可根据电力系统的杂散电容与脱谐度改变其电感值。
串联电抗器或称阻尼电抗器的作用是限制合闸涌流。
串联电抗器与电力电容器串联使用，用于限制对电容器组合闸时的浪涌电流，通常选取电容器组容量的6%。
限流电抗器是串联于电力系统之中，多用于发电机出线端或配电系统的出线端，起限制短路电流的作用。
为了与其他电力设备配合，其实际阻抗不能小于额定值。
滤波电抗器与电容器配合使用，构成LC谐振支路。
针对特定次数的谐波达到谐振，滤除电力系统中的有害次谐波。
平波电抗器应用在直流系统中，起限制直流电流的脉动幅值作用。
在设计平波电抗器时须注意线圈中的电流是按电阻分布的，设计时最好采用微分方程组计算。
若按交流阻抗设计可能造成线圈出现过热现象，且阻抗值未必准确。
启动电抗器用于交流电动机启动时刻，限制防雷线圈通常用于变电站进出线上，减阻波器与防雷线圈的应用场合相仿，线用于阻碍电力便于将通讯载波提取出来，实现电力载波的重要设备。
户外空心干式电抗器是20世纪80年代出现的新一代电抗器产品，如图1.1所示。
它是利用环氧绕包技术将绕组完全密封，导线相互粘接大大的增加了绕组的机械强度。
同时利用新的耐候材料喷吐于包封的表面，使得产品能够满足在户外的苛刻条件下运行。
包封间由撑条形成气道，包封间与包封内绕组多采用并联连接以便满足容量与散热的要求。
电抗器工作原理
电抗器工作原理引言概述：电抗器是电力系统中常见的电气设备，它在电路中起到调节电流和电压的作用。
本文将详细介绍电抗器的工作原理，包括电抗器的定义、分类以及其在电路中的作用和应用。
一、电抗器的定义和分类1.1 电抗器的定义电抗器是一种用于调节电流和电压的电气设备，它通过改变电路中的电感或电容来实现对电路参数的调节。
1.2 电抗器的分类电抗器可以分为电感器和电容器两大类。
电感器主要由线圈组成，通过改变线圈的匝数、截面积和材料来调节电感值。
电容器则由两个导体板和介质组成，通过改变导体板之间的距离和介质的性质来调节电容值。
1.3 电抗器的特点电抗器具有阻抗性质，即在交流电路中对电流的通过具有一定的阻碍作用。
电感器对于高频电流具有较大的阻抗，而电容器对于低频电流具有较大的阻抗。
二、电抗器的作用2.1 电抗器对电流的影响电抗器可以限制电流的大小，防止电流过大而损坏电路元件。
电感器通过自感作用，在电路中产生电压降，从而限制电流的增长。
电容器则通过对电流的储存和释放，平滑电路中的电流波动。
2.2 电抗器对电压的影响电抗器可以调节电压的大小，保持电路中的稳定工作。
电感器通过自感作用，在电路中产生电压升高，从而提供稳定的电压源。
电容器则通过对电压的储存和释放，平滑电路中的电压波动。
2.3 电抗器在电路中的应用电抗器广泛应用于电力系统中，用于调节电流和电压的稳定性。
在变压器中，电抗器用于调节电流的大小，保护变压器不受过载损坏。
在电动机中，电抗器用于调节电压的大小，控制电机的转速和负载。
三、电抗器的工作原理3.1 电感器的工作原理电感器通过线圈的自感作用产生电磁感应，阻碍电流的变化。
当电流通过线圈时，线圈中的磁场会产生感应电动势，阻碍电流的增长。
当电流减小时，线圈中的磁场会产生感应电动势，阻碍电流的减小。
通过改变线圈的参数，可以调节电感器的阻抗。
3.2 电容器的工作原理电容器通过两个导体板之间的电场作用来储存和释放电荷，平滑电路中的电流和电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
饱和电抗器
饱和电抗器实际是工作在铁芯线性段与饱和段之间的电抗器，因为铁芯 已经接近饱和，铁芯中的磁通量不再随着线圈电流的增长而成正比增长， 因而其自感应电动势也不再随电流增长，所以只要端电压稍有升高，线 圈电流急剧增加，使端电压降低，因此，饱和电抗器有稳压的作用，多 用来做交流稳压器。
电抗器的应用
串联电抗器
串联电抗器里面通过的是交流，串联电抗器的作用是与补偿电容器串联， 对稳态性谐波（5、7、11、13次）构成串联谐振。通常有5~6%电抗器， 属于高感值电抗器。
电抗器的应用
平波电抗器
平波电抗器用于整流以后的直流回路中。整流电路的脉波数总是有限的， 在输出的整直电压中总是含有纹波。这种纹波往往是有害的，需要由平 波电抗器加以抑制。直流输电的换流站都装有平波电抗器，使输出的直 流接近于理想直流。直流供电的晶闸管电气传动中，平波电抗器也是不 可少的。
电抗器的应用
电抗器在电力系统中的应用
消弧线圈：消弧线圈广泛用于10kV-63kV级的谐振接地系统。由于变电 所的无油化倾向，因此35kV以下的消弧线圈现很多是干式浇注型。
限流电抗器：限流电抗器一般用于配电线路。从同一母线引出的分支馈 线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压， 不致因馈线短路而致过低。 通信电抗器：也成为阻波器，串联在兼作通信线路的输电线路中，用于 阻挡载波信号，使之进入接收设备。
Thanks
电抗器的应用
电抗器在电力系统中的应用
电力系统中所采取的电抗器常见的有串联电抗器和并联电抗器。
串联电抗器：主要用来限制短路电流和进行滤波，也有在滤波器中与电 容器串联或并联用来限制电网中的高次谐波。 并联电容器：一般用于超高压输电线路的末端， 用来吸收电缆线路的充 电容性无功的，进行无功补偿，使轻负荷时线路中的无功功率尽可能就 地平衡，以减少线损；轻空载或轻负荷线路上的电容效应，以降低工频 暂态过电压；改善长输电线路上的电压分布。
电抗器的应用
进线电抗器
进线电抗器亦称换相电抗器，用于电网进线中，通过的是交流电流，进 线电抗器的作用是限制变流器换相时电网侧的压降和晶闸管的电流上升 率di/dt和电压上升率du/dt，以及并联变流器组的解耦。
出线电抗器
出线电抗器主要作用是补偿长线分布电容的影响，并能抑制输出谐波 电流，提高输出高频阻抗，有效抑制dv/dt.减低高频漏电流,起到保护变 频器，减小设备噪声的作用。
电抗器的基本知识
Leader Presentation
电抗器的定义
电抗器的分类
电抗器基本名词
电抗器的应用
电抗器的定义
电抗器（reactor ） 依靠线圈的感抗阻碍电流变化的电器 。
符号表示：
电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围 产生磁场，所以所有能载流的电导体都有一般意义上的感性。然而通 电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导 线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大 的电感，便在螺线管中插入铁心，称铁心电抗器。电抗分为感抗和容 抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为 电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在 人们所说的电容器就是容抗器，而电抗器专指电感器。
电抗器的分类
按结构及冷却介质、按接法、按功能、按用途进行分类。
1. 按结构及冷却介质，分为：空心式、铁心式、干式、油浸式等， 例如干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心 电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗 器等。 2. 按接法：分为并联电抗器和串联电抗器。 3. 按功能：分为限流和补偿。 4. 按用途：按具体用途细分，例如限流电抗器、滤波电抗器、平波 电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗 器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗 器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐 振电抗器、并联谐振电抗器等。
电抗器基本名词（一）
常ห้องสมุดไป่ตู้基本名词的定义
1. 电感量L（H） 电抗器的电感量是相电感，是在规定频率下相电压降为Δµ时电感值。
2. 电抗百分比（％） 电抗器的电抗值与串连的电容器容抗值之比，以百分值表示。 3. 电压降Δµ（V） 电抗器通过额定电流In时，电抗器的相电压降。 4. 相对电压降µx（％） 电抗器相电压降Δµ与电网进线的相电压u相的比值的百分值表示。
电抗器基本名词（二）
5. 额定电压Un（V） 电抗器连接线路系统电网的线电压.常用如下： 单相：230V 400V 三相：400V 500V 690V 750V 1140V
6. 额定交流电流In(A) 电抗器长期工作电流的数值，考虑了足够的高次谐波分量以及电抗器绝 缘等级所限制发热量方面的因素所设定的数值。
7. 最大交流电流Inmax(A) 电抗器电压降为Δµ时所通过的交流电流的最大数值。 一般情况 In=Inmax(100%) In=0.8Inmax(80%) 8. 额定基波频率f(HZ) 抗器运行的电网（线路）基本频率。50HZ或60HZ
电抗器的应用
并联电抗器
并联电抗器里面通过的交流，并联电抗器的作用是补偿系统的容抗。通 常与晶闸管一块使用，可连续调节电抗电流。
调谐电抗器
调谐电抗器里面通过的是交流电，串联电抗器的作用是与电容器串联， 对规定的n次谐波分量构成串联谐振，从而吸收该谐波分量，通常n=5、 7、11、13、19。
阻尼电抗器
阻尼电抗器与电容器组或密集型电容器相串联，用以限制电容器的合闸 涌流。这一点，作用与限流电抗器相类似滤波电抗器滤波电抗器与滤波 电容器串联组成谐振滤波器，一般用于3次至17次的谐振滤波或更高次 的高通滤波。直流输电线路的换流站、相控型静止补偿装置、中大型整 流装置、电气化铁道，以至于所有大功率晶闸管控制的电力电子电路都 是谐波电流源，必须加以滤除，不让其进入系统。电力部门对于电力系 统中的谐波有具体规定。
