建设工程竣工图编制
建设工程竣工图的编制
建设工程竣工图的编制主要内容竣工图的概念编制竣工图的重要意义和作用编制竣工图的范围和内容竣工图的编制依据编制竣工图的方法编制竣工图的要求竣工图的折叠和分类组卷竣工图编制的注意事项城市地下工程竣工图的编制一、竣工图的概念1、竣工图的定义竣工图是建设工程在施工过程中，根据施工现场的各种真实施工记录和指令性技术文件，对施工图进行修改或重新绘制的，与工程实体相符的图说。
2、竣工图的相关规范：《建设工程文件归档整理规范》GB/T50328-2001;重庆市建委关于贯彻《建设工程文件归档整理规范》的补充通知《重庆市建设工程档案编制验收标准》DBJ50-129-2011《重庆市城乡建设档案管理办法》（重庆市人民政府令240号）《建设工程文件归档整理规范》GB/T50328-20012.0.8 竣工图（as-build drawing）工程竣工验收后，真实反映建设工程项目施工结果的图样。
4.2.6 工程文件中文字材料幅面尺寸规格宜为A4幅面（297mmX210mm）。
图纸宜采用国家标准图幅。
4.2.7 工程文件的纸张应采用能够长期保存的韧力大、耐久性强的纸张。
图纸一般采用蓝晒图，竣工图应是新蓝图。
计算机出图必须清晰，不得使用计算机出图的复印件。
4.2.8 所有竣工图均应加盖竣工图章。
1 竣工图章的基本内容应包括：“竣工图”字样、施工单位、编制人审核人、技术负责人、编制日期、监理单位、现场监理、总监。
2竣工图章示例如下竣工图章尺寸为： 50mmX80mm。
竣工图章应使用不易褪色的红印泥，应盖在图标栏上方空白处。
4.2.9 利用施工图改绘竣工图，必须标明变更修改依据；凡施工图结构、工艺、平面布置等有重大改变，或变更部分超过图面1/3的，应当重新绘制竣工图。
4.2.10 不同幅面的工程图纸应按《技术制图复制图的折叠方法》（GB/10609.3-89）统一折叠成A4幅面（297mmX210mm），图标栏露在外面。
重庆市建委关于贯彻《建设工程文件归档整理规范》的补充通知四、建设工程竣工图的编制。
工程竣工图编制和审查工作管理规定
其他规定
05
适用范围
01
本规定适用于所有新建、改建、 扩建的建筑工程竣工图编制和审 查工作。
02
本规定不适用于个人自建住宅和 临时性建筑。
解释权
本规定的解释权归国家住房和城乡建 设部所有。
各地可根据实际情况制定实施细则， 但不得与本规定相抵触。
生效日期
本规定自发布之日起生效，原相关规定同时废止。
及时性
竣工图应在工程竣工后及时编制和审 查，并按规定时间移交归档。
罚则规定
04
罚则对象
1 2 3
竣工图编制单位
未按照规定编制竣工图，或编制的竣工图不符合 规范要求的，竣工图编制单位将受到相应的处罚。
竣工图审查单位
未按照规定对竣工图进行审查，或审查不严导致 竣工图存在严重问题的，竣工图审查单位将受到 相应的处罚。
施工文件
包括施工组织设计、施工日志、质量检测报 告等文件。
竣工图
反映工程竣工时实际情况的图纸，包括变更 图纸、施工过程记录等。
合同文件
包括工程承包合同、材料采购合同等相关文 件。
归档责任
建设单位
负责组织竣工图的编制和审查工作，并确保 竣工图完整、准确、规范。
施工单位
负责按照要求编制竣工图，并及时提交给建 设单位审查。
建设单位
未按照规定报送竣工图及相关资料的，或提供虚 假资料骗取竣工验收备案的，建设单位将受到相 应的处罚。
罚则内容
01
警告、通报批评
对于轻微违规行为，可采取警告或 通报批评的方式进行处罚。
暂停或撤销资质
对于严重违规行为，可暂停或撤销 相关单位的资质。
03
02
罚款
对于较为严重的违规行为，可处以 相应的罚款。
竣工图编制实践指南
竣工图编制实践指南竣工图是工程建设完成后，对整个项目的设计、施工、验收等环节进行归纳、总结和整理的图形资料。
它是对施工现场的实际反映，也是未来维护、扩建、改建的依据。
竣工图编制要求准确、清晰、规范，以便于使用和保存。
本指南将为您提供详细的竣工图编制实践方法和建议。
1. 竣工图的编制内容竣工图应包括以下内容：1. 图纸目录：明确图纸的名称、编号、页数等信息。
2. 设计总说明：包括工程概况、设计依据、主要材料和构件的规格型号、施工要求等。
3. 平面图：反映建筑物的平面布局，包括房间名称、尺寸、门、窗、墙体等。
4. 立面图：展示建筑物的立面造型、尺寸、材料、装饰等。
5. 剖面图：揭示建筑物的结构、层次、高度等。
6. 细部图：针对建筑物的某个部位或构件进行详细表达。
7. 结构图：包括梁、板、柱、墙等的结构布置和尺寸。
8. 安装图：包括给排水、暖通、电气等安装系统的布置和连接。
9. 透视图：从不同角度展示建筑物外观效果。
2. 竣工图的编制要求1. 准确性：图形和数据必须与实际相符，不得有误。
2. 清晰性：图纸应使用清晰的线条、符号、文字，便于识别。
3. 规范性：图纸的格式、尺寸、线型、字体等应符合国家和行业标准。
4. 完整性：图纸应包含所有必要的信息和细节，不得遗漏。
5. 一致性：图纸中的材料、颜色、编号等应保持一致。
3. 竣工图的编制流程1. 收集资料：整理设计文件、施工记录、验收报告等相关资料。
2. 整理数据：对图纸中的数据进行核对、修改和完善。
3. 绘制图纸：使用专业的绘图软件或手工绘制竣工图。
4. 审核修改：对竣工图进行审核，确保无误并进行必要的修改。
5. 输出归档：将竣工图输出为高清晰度的电子文件，并进行归档保存。
4. 竣工图的编制注意事项1. 及时性：工程完成后，应及时编制竣工图，以免遗忘细节。
2. 合作性：与设计、施工、监理等各方密切合作，确保图纸的准确性。
3. 规范性：遵循国家和行业的竣工图编制规范，确保图纸的质量。

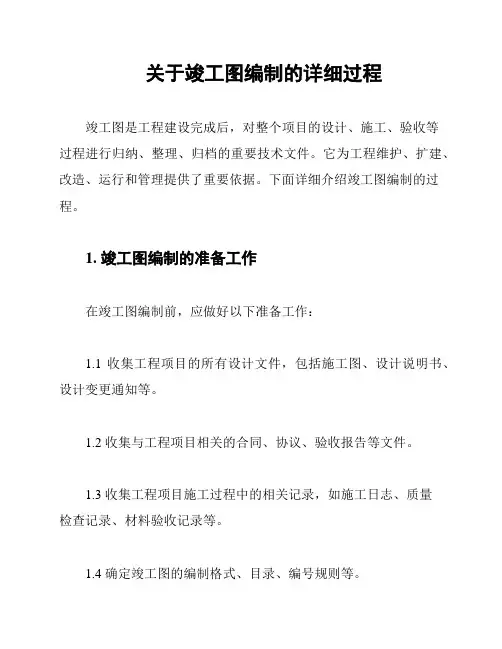

关于竣工图编制的详细过程
关于竣工图编制的详细过程竣工图是工程建设完成后，对整个项目的设计、施工、验收等过程进行归纳、整理、归档的重要技术文件。
它为工程维护、扩建、改造、运行和管理提供了重要依据。
下面详细介绍竣工图编制的过程。
1. 竣工图编制的准备工作在竣工图编制前，应做好以下准备工作：1.1 收集工程项目的所有设计文件，包括施工图、设计说明书、设计变更通知等。
1.2 收集与工程项目相关的合同、协议、验收报告等文件。
1.3 收集工程项目施工过程中的相关记录，如施工日志、质量检查记录、材料验收记录等。
1.4 确定竣工图的编制格式、目录、编号规则等。
2. 竣工图的编制2.1 根据设计文件、施工记录等资料，对工程项目进行逐项整理，确保各项内容完整、准确。
2.2 对工程项目进行现场核实，确保图纸与实际相符。
如有不符，及时与设计、施工等相关单位沟通，进行修改。
2.3 按照竣工图编制规则，整理、编排图纸，确保图纸清晰、美观、易于查阅。
2.4 编制竣工图说明书，详细描述工程项目的施工过程、设计变更、验收情况等。
2.5 审核竣工图及其说明书，确保内容准确、完整、符合实际。
3. 竣工图的审查与验收3.1 竣工图编制完成后，应提交给项目法人、设计、施工、监理等相关单位进行审查。
3.2 审查单位应按照相关法规、标准、规范的要求，对竣工图的完整性、准确性、合规性进行审核。
3.3 审核合格的竣工图，应由项目法人组织进行验收。
验收合格的竣工图，方可正式归档。
4. 竣工图的归档与保管4.1 竣工图应按照国家和地方的规定，及时归档，并办理相关手续。
4.2 竣工图应按照一定的顺序进行分类、编号、装订，确保查阅方便。
4.3 竣工图应存放在防火、防盗、防潮、防虫蛀、防尘、防光、防高温等条件良好的环境中。
4.4 竣工图的保管应建立健全查阅、借阅、复制等管理制度，确保竣工图的安全、完整、可用。
通过以上四个阶段的编制、审查、验收和归档，确保竣工图的质量，为工程项目的维护、扩建、改造、运行和管理提供有力支持。
竣工图编制实施方案
竣工图编制实施方案一、前言。
竣工图是工程建设的最后一个阶段，是对整个工程建设过程的总结和展示。
竣工图的编制需要严格按照相关规范和标准进行，以确保工程质量和安全。
本文档旨在制定竣工图编制的实施方案，以指导相关人员进行竣工图的编制工作。
二、编制目的。
竣工图是工程建设的重要文档，它不仅是对工程建设过程的总结，也是对工程质量和安全的保障。
因此，竣工图的编制目的主要包括：1.总结工程建设过程中的经验和教训，为今后类似工程建设提供参考；2.展示工程建设的成果和效果，向相关部门和公众进行汇报；3.保障工程质量和安全，为工程的后续维护和管理提供依据。
三、编制内容。
竣工图的编制内容主要包括以下几个方面：1.工程概况，包括工程名称、地点、建设单位、设计单位、施工单位等基本信息；2.工程概貌，包括工程的总平面布置图、立面图、剖面图等，展示工程的整体情况；3.主要技术指标，包括工程的设计参数、施工工艺、材料使用等技术指标；4.质量验收，包括工程的各项质量验收记录和结果；5.安全生产，包括工程建设过程中的安全生产情况和相关记录；6.环境保护，包括工程建设过程中的环境保护措施和效果。
四、编制要求。
竣工图的编制需要符合相关的规范和标准，具体要求如下：1.准确完整，竣工图的内容应准确完整，不得有遗漏和错误；2.规范统一，竣工图的格式和标识应符合相关规范和标准，统一规范；3.清晰易懂，竣工图的内容应清晰易懂，便于相关人员查阅和理解；4.真实可靠，竣工图的内容应真实可靠，不得有虚假和夸大。
五、编制流程。
竣工图的编制流程主要包括以下几个环节：1.收集资料，收集工程建设过程中的相关资料和记录；2.整理资料，对收集到的资料进行整理和分类，为编制竣工图做准备；3.绘制图纸，根据整理好的资料，进行竣工图的绘制；4.审核确认，对绘制好的竣工图进行审核确认，确保内容准确可靠；5.归档保存，将审核确认通过的竣工图进行归档保存，便于后续查阅和利用。
建设工程竣工图的编制方法
竣工图编制的范围、内容、依据 竣工图编制范围 在1982年原国家建委颁发的《关于编制基本建设工程竣工图的几项暂行规定》第二条规定：“各项新建、扩建、改建、迁建的基本建设项目都要编制竣工图”。具体如下： 市政工程和公用设施方面的主要工程，包括：道路、桥梁、隧道等工程。 交通运输方面的主要工程，包括：铁路、高级公路、车站、港口、码头、机场、地铁等工程。
（一 ）竣工图的概念 竣工图是各项建设工程在施工过程中，根据施工现场的各种真实施工记录和指令性技术文件，对施工图进行修改或重新绘制的，与工程实体相符的图。
《建设工程文件归档整理规范》CB/T50328-2001号文件中条对竣工图的定义是[工程竣工验收后，真实反映建设工程项目施工结果的图样]。 该条款严格界定了竣工图与施工图的区别。
关于室外综合地下管网竣工图： 室外综合地下管网属地下隐蔽工程，它的完整准确与否非常重要，它也是城建档案管理的重中之重，随着城市服务功能的现代化和人们生活质量的日益提高，地下空间的规划、管理就显得更加突出，因此必须严肃认真的做好综合地下管网图的管理工作。规范在条文说明条中规定“地下管线工程竣工图的编制，应按1995年中华人民共和国行业标准，《城市地下管线探测技术规程》中的有关规定执行。
在原有建筑上进行改造装修等，就必须弄清原建筑物柱梁板等构件的受力状况数据，而这些信息也同样要从竣工图纸中获得。事实证明，有了完整、准确的竣工图，在对工程的管理维修、改建、扩建过程中就能避免重复劳动，节省大量人力资金，起到了事半功倍的作用。
1
2
3
（二） 竣工图编制的重要性
竣工图是城市规划、建设管理等活动的重要依据
图纸上修改部位编号的方法 在注记变更依据的起始部位画一个圆圈，原则上以直径为10毫米为宜，将一张施工图上所有的变更按先上后下，先左后右的顺序进行编号（每张图纸均从1号开始编），在 “竣工图”编制章，在“变更情况”一栏填写 “变更x处”字样（与编号数同）。
工程竣工图编制要点
工程竣工图编制要点工程竣工图是工程建设全过程的图文记录，是工程验收、维护、改建、扩建的重要依据。
编制竣工图应遵循国家有关法规、标准和规定，确保图形准确、文字清晰、资料完整。
以下是编制工程竣工图的一些关键要点。
1. 竣工图的编制依据- 设计文件: 包括施工图纸、设计变更记录、设计说明书等。
- 施工记录: 包含施工日志、施工签证单、隐蔽工程记录等。
- 验收资料: 如验收报告、质量评定记录、材料试验报告等。
- 相关法规: 国家和地方的建设规范、标准图集、技术规定等。
2. 竣工图的编制要求- 准确性: 图纸应真实反映工程实际状况，尺寸、位置、高程等数据准确无误。
- 完整性: 图纸应包括所有施工内容，不得遗漏重要部位和构件。
- 清晰度: 图纸线条、符号、文字应清晰可辨，墨色均匀。
- 规范性: 应遵循国家制图标准，使用规范的图例、符号。
- 一致性: 图纸中的各种技术说明、数据应与相关文件保持一致。
3. 竣工图的编制内容- 图纸: 包括总图、平面图、立面图、剖面图、细部图等。
- 说明: 包括工程概况、施工方法、材料设备、质量标准等。
- 记录: 包括设计变更记录、施工签证单、验收记录等。
- 资料: 包括材料合格证、试验报告、安装日志等。
4. 竣工图的编制程序- 收集资料: 汇总设计、施工、验收等各阶段资料。
- 整理归档: 分类整理资料，确保顺序清晰、易于查阅。
- 编制图纸: 根据资料绘制图纸，确保图形与实际相符。
- 审核校对: 组织专业人员对竣工图进行审核，确保编制质量。
- 打印装订: 竣工图应采用耐久性好的材料打印，并进行规范装订。
5. 竣工图的管理- 归档: 竣工图应按照国家和地方的相关规定进行归档，便于长期保存和检索。
- 移交: 竣工图应一式多份，分别移交建设、使用、管理等单位。
- 保密: 涉及国家安全、企业商业秘密的竣工图，应按照相关法律法规进行保密管理。
6. 竣工图编制的注意事项- 时效性: 竣工图编制应在工程竣工验收合格后尽快完成。
竣工图的编制
竣工图编制要求一、竣工图的基本概念竣工图（纸质竣工图和竣工图电脑数据）是建设工程在施工过程中所绘制的一种“定型”图样。
它是建筑物、施工结果在图纸（或图形数据）上的反映，是最真实的记录，是城建档案的核心。
二、竣工图的编制职责范围竣工图编制的组织由建设单位负责，建设单位在工程设计、施工合同中应对竣工图编制的有关问题按下列规定予以明确。
纸质竣工图原则上由施工单位负责编制，因重大变更需要重新绘制竣工图，由责任方负责编制。
即：因设计原因所造成的由设计单位负责重新绘制；由施工单位所造成的，由施工单位负责重新绘制；由建设单位所造成的，由建设单位会同设计单位及施工单位协商处理。
竣工图电脑数据由甲方委托设计院根据施工单位所编纸质竣工图进行编制。
三、纸质竣工图的编制方法（一）凡按施工图进行施工没有变更的工程，由施工单位负责在原设计施工图上加盖“竣工图”标志章，即作为竣工图，（竣工图标志章的规格尺寸统一为80mm*50mm）。
（二）凡在施工中的一般性变更，能够在原设计施工图上加以修改补充的，可不重新绘制竣工图，由施工单位在修改部位上杠改，用黑色签字笔注明修改内容并在修改部位附近空白处引线指示，盖上修改标志章（修改标志章统一规定尺寸为30mm*10mm），注明修改单日期、字、号、条，盖上竣工图章后即作为竣工图。
由于修改较大而使在原图上杠改后图面不清、辨认困难的应将修改部位框出在本张图的空白处或增页绘制，修改完成后，由施工单位加盖竣工图章。
（三）凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的，应局部或全部重新绘制竣工图。
重新绘制的（包括电脑绘制的）竣工图，图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样，制图人、审核人、负责人签名俱全。
并注明修改出图日期及版数后由施工单位加盖竣工图章。
四、纸质竣工图的编制要求（一）竣工图的绘制工作，由绘制单位工程技术负责人组织、审核、签字、并承担技术责任。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.1.2 所有建设工程均应编制竣工图。
6.3.6 地下管线工程施工过程中和覆土前应当连续跟踪测量， 建设单位应当委托具有相应资质的工程测量单位，形成准 确的测量数据，编制地下管线竣工图。 根据《城市地下管线工程档案管理办法》（中华人民共 和国建设部令第136号）“第八条：地下管线工程覆土前， 建设单位应当委托具有相应资质的工程测量单位，按照 《城市地下管线探测技术规程》CJJ61进行竣工测量，形 成准确的竣工测量数据文件和管线工程测量图。
1、竣工图的定义 竣工图是建设工程在施工过程中，根据施工
现场的各种真实施工记录和指令性技术文件，对 施工图进行修改或重新绘制的，与工程实体相符 的图说。
建设工程竣工图编制
2、竣工图的相关规范：
• 《建设工程文件归档整理规范》GB/T50328-2001; • 重庆市建委关于贯彻《建设工程文件归档整理规范》的补充 通知 •《重庆市建设工程档案编制验收标准》DBJ50-129-2011 •《重庆市城乡建设档案管理办法》（重庆市人民政府令240号 ）
建设工程竣工图编制
二、编制竣工图的重要意义和作用
建设工程竣工图是城建档案的重要组成部分，是 建设工程档案的核心，竣工图是工程竣工后交工验收 、改建、扩建、维护管理的重要依据。
1. 竣工图是城市规划、建设、管理的重要依据。 2. 竣工图是工程维护管理的重要依据。 3. 竣工图是司法鉴定裁决的法律凭证。 4. 竣工图是抗震防灾、战后恢复重建的重要保障。
设计图、施工图、 单位
内容
对应经 济活动
设计图 方案设计阶 设计 白图 目录、说明、平面图、立面图 概 算
段
单位
施工图 施工图设计 设计 蓝图 目录、说明、平面图、立面图、 预 算
阶段 单位
剖面图、大样图、节点图
竣工图 施工过程中 施工 新蓝 目录、说明、平面图、立面图、 结 算 单位 图 剖面图、大样图、节点图
6.4.6 竣工图章和竣工图图标应采用重庆市统一的标准。
建设工程竣工图编制
《重庆市建设工程档案编制验收标准》
DBJ50-129-2011
竣 工 图 章
建设工程竣工图编制
《重庆市建设工程档案编制验收标准》 DBJ50-129-2011
6.4.7（2）竣工图章应使用不易褪色的红色印油。 6.4.7（3）竣工图章应盖在图纸正面装订线以内、
图标栏上方或其他空白处。
建设工程竣工图编制
《重庆市建设工程档案编制验收标准》
DBJ50-129-2011
竣工图图标
建设工程竣工图编制
图别
➢ 图别 ：反映工程所处某一阶段的图纸。如：初设
、建施、结竣。
➢竣工图的图别：指工程项目中的各专业在工程竣 工阶段图物相符的专业图纸简称。如：建竣、结竣
、水竣、电竣。
建设工程竣工图编制
重庆市建委关于贯彻《建设工程文件归档整理规范》的补充 通知 四、建设工程竣工图的编制。有关竣工图编制的原则、方法、
要求、费用等将另行制定，竣工图章、重新绘制竣工图图 标在另行制定的办法未出台前，暂按去年6月1日统一的图 章、图标使用。
建设工程竣工图编制
《重庆市建设工程档案编制验收标准》
建设工程竣工图编制
3、竣工图是建设项目档案的重要组成 部分，是工程竣工档案的核心。
工程竣工档案（竣工技术文件）的内容包括：(按 裁体形式分为)工程竣工文字材料、竣工图、工程照 片、工程录像、电子档案
建设工程竣工图编制
4、设计图、施工图、竣工图的区别和联系
1）建设项目过程概述
↑
↑ →
↑
↑
↑ →
↑ →
建设工程竣工图编制
三、编制竣工图的范围和内容
1、竣工图编制范围： 在《重庆市建设工程档案编制验收标准》（
DBJ50-129-2011）中，“6.1.2 所有建设工程均 应编制竣工图。”
建设工程的定义是[指土木工程、建筑工程、线 路管道和设备安装工程及装修工程]。
建设工程竣工图编制
市政工程
按建设部的规定，市政工程包括：城市轨道交通 系统、城市给水工程（包括水厂）；城市排水工程（ 包括污水处理厂）；城市集中供热工程（包括集中供 热锅炉房与换热站）；城市燃气工程（包括燃气站） ；城市道路与桥梁工程；城市隧道工程；地铁工程； 园林绿化工程；城市防洪堤防工程；路灯工程。
建设工程竣工图编制
《建设工程文件归档整理规范》GB/T50328-2001
2.0.8 竣工图（as-build drawing） 工程竣工验收后，真实反映建设工程项目施工结果的图样。 4.2.6 工程文件中文字材料幅面尺寸规格宜为A4幅面
（297mmX210mm）。图纸宜采用国家标准图幅。 4.2.7 工程文件的纸张应采用能够长期保存的韧力大、耐久
↑
↑
↑
立 可选 勘 方 施 施 可开 施 竣 交
项 证址 察 案 工 工
工工工付
单设图招
审阶验使
可
办位计阶投
批段收用
行
理的阶段标
性
用地段
办竣
研
地勘
施
理工
究
规报设工
施图
划告计图
工
许
图
许
建设工程竣工图编制
2）设计图、施工图、竣工图的区别
设计图、施工图、竣工图这三种图在工程的不同 阶段和时间产生，也与不同经济活动相对应。
建设工程竣工图编制
主要内容
一． 竣工图的概念 二． 编制竣工图的重要意义和作用 三． 编制竣工图的范围和内容 四． 竣工图的编制依据 五． 编制竣工图的方法
六． 编制竣工图的要求 七． 竣工图的折叠和分类组卷 八． 竣工图编制的注意事项 九． 城市地下工程竣工图的编制
建设工程竣工图编制
一、竣工图的概念
性强的纸张。图纸一般采用蓝晒图，竣工图应是新蓝图。 计算机出图必须清晰，不得使用计算机出图的复印件。 4.2.8 所有竣工图均应加盖竣工图章。 1 竣工图章的基本内容应包括：“竣工图”字样、施工单位、 编制人、审核人、技术负责人、编制日期、监理单位、现
场监理、总监。
建设工程竣工图编制
《建设工程文件归档整理规范》CB/T50328-2001
2 竣工图章示例如下
3 竣工图章尺寸为： 4 50mmX80mm。 4 竣工图章应使用不 5 易褪色的红印泥， 6 应盖在图标栏上方 7 空白处。 8 4.2.9 利用施工图改绘竣工图，必须标明变更修改依据；
凡施工图结构、工艺、平面布置等有重大改变，或变更部 分超过图面1/3的，应当重新绘制竣工图。 4.2.10 不同幅面的工程图纸应按《技术制图复制图的折叠方 法》（GB/10609.3-89）统一折叠成A4幅面（ 297mmX210mm），图标栏露在外面。
