LED显示屏的分类(fēn lèi)
❖ 2.按显示颜色分
❖ 1)单基色LED显示屏 。单基色LED显示屏由一种颜色的LED灯组 成，仅可显示单一颜色，如红色、绿色、橙色等。
❖ 2)双基色LED显示屏 。双基色LED显示屏由红色和绿色LED 灯组成，256级灰度的双基色显示屏可显示65,536种颜色（ 双色屏可显示红、绿、黄3种颜色）。
第23页，共35页。
LED显示屏涉及(shèjí)的名词概念
❖ 4、显示模组：由电路及安装结构确定的并具有显示功能的组成LED显示屏的 独立单元。简单说就是为便于组装和显示，出厂的半成品通常是以显示模组 形式提供的，将多个显示模块加显示驱动做在一起。室内屏俗称“单元板”； 室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源等构在一起成 为“箱体”，多用于大型的全彩屏。
第22页，共35页。
led显示屏简介
LED显示屏(LED panel)：LED就是light emitting diode ，发光二极管的英文缩写，简称LED。
它是一种通过控制半导体发光二极管的显示方式，其大概的样子就是由很多个通常是红色的发光二极管组成，靠灯的亮灭来显示字符。
用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。
一：什么是led显示屏?LED显示屏分为数码显示屏、图文显示屏和视频显示屏，均由LED矩阵块组成。
LED数码显示屏的显示器件为7段码数码管，适于制作时钟屏、利率屏等，显示数字的电子显示屏。
图文显示屏可与计算机同步显示汉字、英文文本和图形;视频显示屏采用微型计算机进行控制，图文、图像并茂，以实时、同步、清晰的信息传播方式播放各种信息，还可显示二维、三维动画、录像、电视、VCD 节目以及现场实况。
LED显示屏显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于金融、税务、工商、邮电、体育、广告、厂矿企业、交通运输、教育系统、车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。
2.5m宽茶色和透明磨砂树脂板已由无锡正成企业安装调试成功!!大大改善了LED的整体效果,有效时间达20年之久,耐高温达150度,低温达-45度 LED显示屏可以显示变化的数字、文字、图形图像;不仅可以用于室内环境还可以用于室外环境，具有投影仪、电视墙、液晶显示屏无法比拟的优点。
LED之所以受到广泛重视而得到迅速发展，是与它本身所具有的优点分不开的。
这些优点概括起来是：亮度高、工作电压低、功耗小、小型化、寿命长、耐冲击和性能稳定。
LED的发展前景极为广阔，目前正朝着更高亮度、更高耐气候性、更高的发光密度、更高的发光均匀性，可靠性、全色化方向发展。
LED显示屏性能超群:发光亮度强在可视距离内阳光直射屏幕表面时,显示内容清晰可见.超级灰度控制具有1024-4096级灰度控制,显示颜色16.7M以上,色彩清晰逼真,立体感强.静态扫描技术采用静态锁存扫描方式,大功率驱动,充分保证发光亮度.自动亮度调节具有自动亮度调节功能,可在不同亮度环境下获得最佳播放效果.全面采用进口大规模集成电路,可靠性大大提高,便于调试维护.全天候工作完全适应户外各种恶劣性环境,防腐,防水,防潮,防雷，抗震整体性能强、性价比高、显示性能好,像素筒可采用P10mm、P16mm等多种规格.先进的数字化视频处理，技术分布式扫描，模块化设计/恒流静态驱动，亮度自动调节，超高亮纯色象素影像画面清晰、无抖动和重影，杜绝失真视频、动画、图表、文字、图片等各种信息显示、联网显示、远程控制。

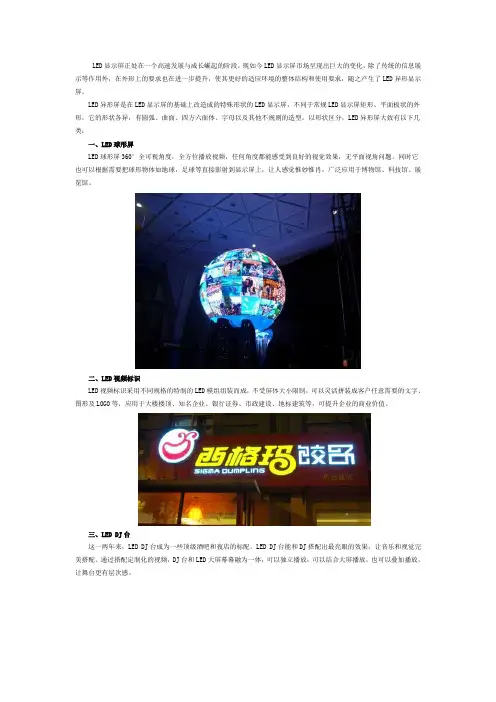

led显示屏的八大分类
LED显示屏正处在一个高速发展与成长崛起的阶段，现如今LED显示屏市场呈现出巨大的变化，除了传统的信息展示等作用外，在外形上的要求也在进一步提升，使其更好的适应环境的整体结构和使用要求，随之产生了LED异形显示屏。
LED异形屏是在LED显示屏的基础上改造成的特殊形状的LED显示屏，不同于常规LED显示屏矩形、平面板状的外形，它的形状各异，有圆弧、曲面、四方六面体、字母以及其他不规则的造型。
以形状区分，LED异形屏大致有以下几类：一、LED球形屏LED球形屏360°全可视角度，全方位播放视频，任何角度都能感受到良好的视觉效果，无平面视角问题。
同时它也可以根据需要把球形物体如地球，足球等直接影射到显示屏上，让人感觉惟妙惟肖，广泛应用于博物馆、科技馆、展览馆。
二、LED视频标识LED视频标识采用不同规格的特制的LED模组组装而成，不受屏体大小限制，可以灵活拼装成客户任意需要的文字、图形及LOGO等，应用于大楼楼顶、知名企业、银行证券、市政建设、地标建筑等，可提升企业的商业价值。
三、LED DJ台这一两年来，LED DJ台成为一些顶级酒吧和夜店的标配。
LED DJ台能和DJ搭配出最亮眼的效果，让音乐和视觉完美搭配。
通过搭配定制化的视频，DJ台和LED大屏幕幕融为一体，可以独立播放，可以结合大屏播放，也可以叠加播放，让舞台更有层次感。
四、LED魔方LED魔方通常由六个LED面组合成立方体，也可以异形拼接为几何造型，面与面之间实现了最小缝隙化完美连接。
可以在周围任何角度进行观看，摆脱了传统平面显示屏的观感，适合安装在酒吧、酒店或者商业地产的中庭位置，能够给观众全新视觉体验。
五、圆弧形LED显示屏显示屏显示面为圆柱曲面的一部分，其展开图为矩形。
六、不规则形显示屏显示屏显示面为一不规则的平面，例如圆形、三角形或完全不规则的平面。
七、曲面LED显示屏显示屏显示面为一个三维曲面，例如球形屏、多面体屏和天幕等。
LED显示屏技术方案
LED显示屏技术方案随着数码技术的发展和应用场景的不断拓展，LED显示屏已逐渐成为现代化城市建设的重要组成部分。
LED显示屏的应用不仅局限于广告牌，还广泛应用于大型活动现场、公共交通、商场、体育馆等场所。
本文将介绍LED显示屏技术方案的相关知识。
一、LED显示屏的分类根据应用场景和特点，LED显示屏可以分为室外大屏和室内小屏。
室内小屏通常用于商场、酒店、舞台等场所，而室外大屏则应用于广场、公共交通、体育场馆等公共场所。
同时，LED显示屏还可以按照其颜色单色和全彩分为两种类型。
1. 单色LED显示屏单色LED显示屏通过单色LED点阵组成，主要是红、绿、黄三种单色LED，价格相对便宜，适用于文本、数字等简单内容的展示，不适用于复杂动态图像的现实，一般应用于一些特定地方如车站、酒店等场所。
2. 全彩LED显示屏全彩LED显示屏则通过各种颜色的LED点阵组成，可以呈现出更加丰富的色彩和效果。
全彩LED显示屏广泛应用于各种场合，如企业展会、体育赛事、政治活动、演出等，具有良好的视觉效果，是目前市场上最为常见的LED显示屏。
二、LED显示屏的基本构成LED显示屏的基础构成大致分为三部分：LED模组、LED控制器和电源系统。
1. LED模组LED模组是LED显示屏中最重要的组成部分，负责将LED点阵形成的图像转换成对应的电信号，并将其输出到LED驱动器中，将LED驱动器送出的电流控制LED芯片的发亮程度，从而形成不同亮度、颜色、灰度的显示效果。
LED模组有两种常见的连接方法：常用方法是将各级芯片（如模组上的驱动IC、接口、LED灯等）以表面焊接的方式粘结在PCB上，而智能模组则采用过孔连接法将各级芯片安装到PCB上。
2. LED控制器LED控制器主要负责将输入到它的数据信号进行解码、处理，以实现灰度控制，并将控制信息传输给LED模组。
同时，LED控制器还具有亮度、色彩、声音等各种参数设定和控制功能，通过PC或移动终端实现远程控制与管理。
LED显示屏培训资料
显示内容错乱
可能是由于数据传输错误或控 制卡设置错误，需要检查数据
传输和控制卡设置。
04
LED显示屏的发展趋势与未来 展望
LED显示屏的技术创新
01
02
03
高效能驱动技术
LED显示屏的亮度、色彩 和稳定性得到显著提升， 同时降低能耗。
LED显示屏的特点与优势
总结词
LED显示屏具有高亮度、高清晰度、大视角、低能耗、 长寿命等特点和优势，可以广泛应用于广告、体育场 馆、会议中心等领域。
详细描述
LED显示屏作为一种现代化的显示技术，具有许多特点 和优势。首先，LED显示屏的亮度很高，可以在各种环 境下清晰地显示图像和文字等信息。其次，LED显示屏 的清晰度非常高，可以呈现出更加细腻的画面效果。此 外，LED显示屏还具有大视角的特点，可以在较大的角 度范围内观看屏幕而不影响视觉效果。另外，LED显示 屏的能耗较低，可以有效地降低能源消耗和维护成本。 最后，LED显示屏的使用寿命很长，一般可以达到数万 小时以上，因此具有很高的性价比。由于这些特点和优 势，LED显示屏在许多领域得到了广泛应用，如广告、 体育场馆、会议中心等。
详细描述
LED显示屏可以用于展览会、商业展览、橱窗展示等场合， 展示企业形象、产品特点等内容，吸引潜在客户和消费者。
03
LED显示屏的安装与维护
LED显示屏的安装步骤
01
02
03
04
前期准备
确定显示屏尺寸、位置，检查 电源、控制卡等配件是否齐全
。
安装显示屏框架
按照设计图纸，使用合适的材 料和方法安装显示屏框架。
技术特点
LED显示屏的分类及选用与维护
LED显示屏的分类及选用与维护LED显示屏是一种高清晰度、高亮度、长寿命的显示设备，广泛应用于室内外的广告牌、会议展示、舞台演出等领域。
LED显示屏的分类主要根据其用途和安装环境来划分，包括室内LED显示屏、室外LED显示屏、全彩LED显示屏等。
在选择和维护LED显示屏时，需要考虑到多个因素，包括显示效果、环境适应性、耗能情况等。
一、LED显示屏的分类1.室内LED显示屏：室内LED显示屏主要用于商场、展厅、会议室等室内环境。
室内LED显示屏一般采用小间距LED模块组合而成，具有高清晰度、高亮度、色彩还原度高的特点，适合观看近距离的画面。
2.室外LED显示屏：室外LED显示屏主要用于户外广告牌、体育场馆、交通枢纽等室外环境。
室外LED显示屏需要具有防水、防晒、耐高低温等性能，以保证在恶劣的室外环境下正常工作。
3.全彩LED显示屏：全彩LED显示屏由红、绿、蓝三种颜色的LED灯珠组成，能够显示丰富的色彩，适用于需要显示彩色视频、动画等内容的场合，如演出舞台、广告牌等。
二、LED显示屏的选用1.显示效果：选择LED显示屏时首要考虑的是显示效果，包括分辨率、亮度、色彩还原度等。
分辨率越高、亮度越强、色彩还原度越好的LED显示屏，显示效果越好。
2.环境适应性：根据LED显示屏在室内外环境的不同，选择具有相应防水、防晒、耐高低温等性能的LED显示屏，以确保其在不同环境下正常工作。
3.能耗情况：LED显示屏长时间工作会消耗大量能源，选择能效比较高的LED显示屏，可以减少能耗，节约成本。
4.品牌信誉：选择有一定品牌信誉和售后服务保障的LED显示屏，可以确保产品质量和售后服务。
5.维护便捷性：LED显示屏在长时间使用过程中可能出现故障或需要维护，选择维护便捷、易于更换零部件的LED显示屏，可以减少维护成本和时间。
三、LED显示屏的维护1.定期清洁：LED显示屏表面会积累灰尘、污垢等，影响显示效果，定期清洁可以保持显示屏清洁、亮度充足。
LED的分类
LED的分类：按发光颜色可分成红色、橙色、白色、紫色、绿色（黄绿、标准绿和纯绿）、蓝色等；按出光面特征分圆灯、方灯、矩形、面发光管、侧向管等；按结构分有全环氧包封、金属底座环氧封装、陶瓷底座环氧封装及玻璃封装等；按发光强度分有普通亮度（发光强度小于10mcd）、超高亮度（发光强度大于100mcd）和高亮度（发光强度在10—100 mcd）按功率来分的话可分为小功率，中功率，大功率，0.5w以上的为大功率。
LED显示屏专业术语1、什么是像素，像素直径，点间距像素点：LED显示屏的最小发光单位，同普通电脑显示器中所说的像素含义相同；LED显示屏中的每一个可被单独控制的发光单元称为像素。
像素直径：像素直径∮是指每一LED发光像素点的直径，单位为毫米。
像素间距：LED显示屏的两像素间的中心距离称为像素间距，又叫点间距。
点间距越密，在单位面积内像素密度就越高，分辨率亦高，成本也高。
像素直径越小，点间距就越小。
2、什么是LED显示模块LED显示模块：由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元，典型的有8*8点阵模块等。
3、单元板：是显示屏的主体组成单元，由发光材料及驱动电路构成。
室内屏通常由单元板构成。
模组：户外显示屏的最小显示单元。
由若干个发光二极管按照一定的排列顺序，通过焊接、灌胶等工艺封装在固定的模壳里，便成为一个模组。
单元箱体：是显示屏的主体组成单元，由单元板按一定次序组成。
户外屏通常由单元箱体构成。
3、什么是DIP？DIP是DOUBLE IN-LINE PACKAGE 的缩写，双列直插式组装，主要用于室内全彩屏4、什么是SMT？什么是SMD？SMT就是表面组装技术（SURFACE MOUNTED technology的缩写），是目前电子组装行业里最流行的一种技术与工艺；SMD是表面组装器件（surface mounted device的缩写），用于户内全彩色显示屏，可实现单点维护，有效克服马赛克现象。
最全的LED显示屏知识大全
保定LED光电一．LED显示屏的分类二．LED显示屏的基本构成1、异步屏：2、同步屏：三．LED显示屏涉及的名词概念1、像素：是LED显示屏的最小成像单元。
俗称“点”或“像素点”。
上图所示由2红2绿组成1个显示像素点2、显示模块：由若干个显示像素组成的，结构上独立的组成LED显示屏的最小单元。
· 室内屏用的是8x8的显示模块，即每个显示模块有64个像素· 室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点。
如上面右图的室外屏模组就是由2个红色灯珠组成1个显示像素点3、显示模组：由电路及安装结构确定的并具有显示功能的组成LED显示屏的独立单元。
简单说就是为便于组装和显示，出厂的半成品通常是以显示模组形式提供的，将多个显示模块加显示驱动做在一起。
室内屏俗称“单元板”；室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源等构在一起成为“箱体”，多用于大型的全彩屏。
· 室内屏单元板通常有64x32（64列32行、由32个模块组成）、64x16 （64列16行、由16个模块组成）等。
下图是一个64x16的单元板：室内屏单元板正面室内屏单元板背面· 室外屏模组通常有64x32、32x32、32x16、16x16、16x8多种上图为16x8(2红)的室外屏模组。
加了防水结构用于全户外，我们可以看到塑料壳体，最右侧是它的整个结构刨图：显示板上插的是灯珠、背板上是显示驱动电路，这是分体结构的，也有的是将显示板和显示驱动电路做在一块电路板上的整体结构的，下面的两个图我们可以看到区别。
面板、后壳其实是一个塑料罩壳，面板上对应灯珠位置开有孔，以使灯珠漏出头，后壳上有用于安装的螺丝孔或磁柱，使模块便于组装。
模块的前面灌有显示屏专用的防水胶。
室外屏模块正面室外屏模组背面室外屏模组背面（显示板和驱动板为分离结构）（显示板和驱动板为整体结构）大型室外全彩屏所用箱体通常由若干个模组+机箱+风扇+电源组成4、LED显示屏屏体：将单元板/模组/箱体按一定方式拼接在一起，加上控制卡/控制系统、电源和框架等就构成为LED显示屏。
