电气电缆及桥架截面计算(含各种规格电缆外径)
电缆截面的计算
1、电缆截面选择电力电缆平均每公里、每平方毫米的电阻为18欧姆，电力电缆上的电压降不得超过5%，即不得超过10V。
可根据公式：10≥(P/U)*2*18*L/S其中:S表示电力电缆的横截面积,P表示外场子设备的功率,U表示电压,L表示距离。
2、设备用电估算根据国家电缆生产标准，电缆的电阻率应为：18Ω/Km·mm2。
使用VV22-2×Xmm2电缆Km回路阻抗为：2×18/X设备的动态功耗为YW，工作电流为Y/220本设计中车辆监测器距收费站最远距离为ZKm，因此设备回路压降为：(Y/220)×Z×(2×18/X )回路压降小于5%，满足设备使用要求3、工程上常用的估算公式：KW×距离/360＝截面积电工必须要掌握的----电缆截面估算#1先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀低压380/220伏系统每千瓦的电流，安。
千瓦、电流，如何计算？电力加倍，电热加半。
①单相千瓦，4.5安。
②单相380，电流两安半。
③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。
对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。
①这两句口诀中，电力专指电动机。
在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。
这电流也称电动机的额定电流。
【例1】 5.5千瓦电动机按“电力加倍”算得电流为11安。
【例2】 40千瓦水泵电动机按“电力加倍”算得电流为80安。
电热是指用电阻加热的电阻炉等。
三相380伏的电热设备，每千瓦的电流为1.5安。
电线电缆常用计算公式汇总
电线电缆常用计算公式汇总（结构计算、材耗计算、试验计算）附：编织屏蔽电缆编织铜丝定额计算公式推导附、常用材料的密度附：中压电缆结构尺寸计算备忘录三、电线电缆检验试验计算公式1体积电阻率计算公式：ρ—体积电阻率，Ω·cm R —测量得到的绝缘电阻，ΩL —电缆长度，cm D —绝缘外径，mm d —绝缘内径，mm2编织密度计算公式：K f =（mnd ）÷（2πD ）×［1+（π2D 2÷L 2）］1/2K=（2K f -K f 2）×100%式中：K —编织密度， K f —单向覆盖系数； L —节距，d —屏蔽用金属圆单线直径，D —屏蔽层直径， m —锭子总数 n —每锭根数 3导体直流电阻计算公式：R 20=R t ×K t ×1000/LLt Rx R 1000)20(120⨯-+=αＲ20—20℃时电阻，Ω/kｍ; Ｒt —ｔ℃时L 米长电缆实测电阻， Ｋt —温度为t℃时的电阻温度校正系数45欧姆定律：R=IVI 为电路中流过的电流，V 为两端的电压 6电桥平衡的公式, R021x ⨯=R R R 7 绝缘电阻常数，ρ367.010Lg(D/d)10i 1111⨯=⨯=--LR K R-绝缘电阻测量值Ω， L-试样长度cm d-绝缘内径mm D-绝缘外径mm 8绝缘电阻计算公式，L Rx Rt ⨯=Rt-测量温度为t 时的绝缘电阻，若t 为20℃，那么就是该温度下的绝缘电阻。
Rx-实测绝缘电阻（M Ω）， L-样品长度（km ）附：产品长期载流量计算书使用条件及必要参数（YJV22-8.7/15、26/35 计算举例）：具体计算公式如下：其中：I—载流量（A）；△θ—导体温度与环境温度之差（℃）；R—90℃时导体交流电阻（Ω/m）；n—电缆中载流导体数量；W d—绝缘介质损耗；λ1 —金属护套的损耗系数；λ2 —铠装层的损耗系数；T1—绝缘热阻（k·m/W）；T2—衬垫热阻（k·m/W）；T3—电缆外护层热阻（k·m/W）；T4—电缆表面与周围媒介之间热阻（k·m/W）；导体交流电阻R 的计算：R ′=R 0[1+σ20（Q －20）]()()ps p s sp p p c c p p p s s s p s X X k k k R f X X X s d s d X X Y X X Y Y Y R R ===⨯'=⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡+++⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛+=+÷=++'=-110827.08.019218.1312.08.01928.019217444224444π其中：R ′—最高运行温度下导体直流电阻（Ω/m ）；Y s —集肤效应因数； Y p —邻近效应因数；R 0—20℃时导体直流电阻（Ω/m ）； Q —最高运行温度，90℃； σ20—20℃时导体温度系数。
选择电缆桥架规格大小的计算公式
选择电缆桥架规格大小的计算公式-桥架设计电缆桥架是用薄钢板冲压而成。
其承载能力具有一定的限度。
否则将会因桥架超载而产生严重形变。
影响桥架的美观和电缆的安全运行。
通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。
由载荷曲线图可以看出，电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。
对应于同一支撑距离和弯凸变形量。
侧面高度大的桥架承载能力大，高度小的桥架承载能力小。
另外当载荷能力划、相同时，对于同一规格的电缆桥架。
支撑距离小的比支撑距离大的弯曲变形量小。
一般情况下电缆桥架每隔l.5～2.0m安装一组支撑架。
在设计计算中，若电缆桥架的实际载荷量用G总表示：则：G总=n1g1 n2g2 n3g3 ……式中：g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。
单位为(kg/m)n1、n2、n3 为同型号规格电缆的根数。
在选取时，生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。
当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。
电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。
由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为：b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+……式中：d1、d2、d3……为桥架内各种电缆的外径，单位为mmn1、n2、n3……为上述同种型号规格电缆的根数。
K1、k2、k3……为上述电缆放置时的间距。
其值最小应大于电缆直径的1／4。
一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。
以其桥架内控制电缆总截面s不超过电缆桥架总截面s。
的40％为原则。
控制电缆的总截面s 为：其中：s1、s2、s3……为桥架内各种控制电缆的截面积(包括护层部分)单位为mm2;d1d2d3……为桥架内各种控制电缆的外径，单位为mm;n1n2n3……为上述同种型号规格电缆的根数。
相应的控制电缆桥架的宽度为b：式中h为电缆桥架的高度，单位为mm。
导线、电缆、桥架配合表

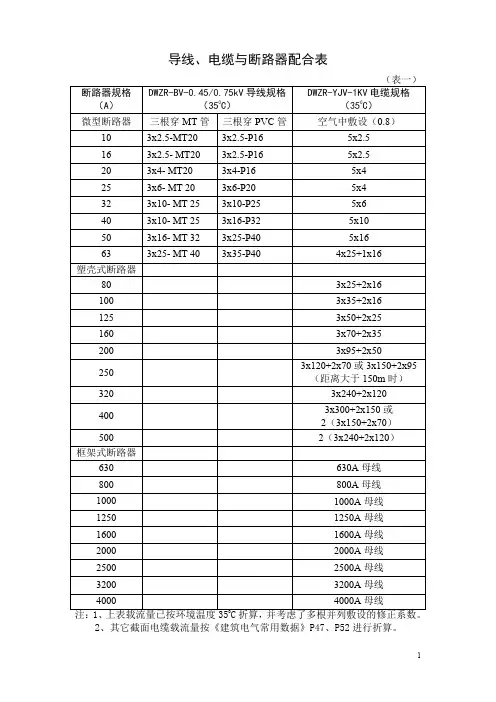

导线、电缆与断路器配合表
2、其它截面电缆载流量按《建筑电气常用数据》P47、P52进行折算。
10KV交联聚乙烯绝缘电缆载流量表
注：1、本表已按多根并列敷设修正载流量；2、本表没有处理，直接采用原数据。
0．4KV铜母排载流量表
防火电缆（BTTZ）与断路器配合表
注：1、适用范围：消防用电负荷两回路及弱电系统配电。
2、其它截面电缆载流量按《建筑电气常用数据》P58进行折算。
DWZR-BV-0.45/0.75kV导线配金属线槽表
（表五）
注：1、金属线槽用于分区配电箱出线的电照集中配线或电动力配线。
2、外径大于50的导线折算按《建筑电气常用数据》P79进行折算。
3、线槽内电线或电缆的总截面不应超过线槽内截面的20%，载流导线不宜超过30根。
ZR-YJV-1KV电缆配金属槽架表
（表六）
说明：
1、电缆在槽架中敷设间距为电缆外径的平均值，故上表中电缆占用槽架宽度约为其外径的1.2倍，此数据可推算出槽架的宽度。
2、电缆外径用于核算槽架的高度，如YJV-1KV-4x95+1x50电缆外径为44，其槽架的高度应大于50（考虑壁厚），故应选用60高以上的规格。
3、槽架的规格不要选得太多，尽可能统一用几种，宜采用单排扁宽型（100高以下）。
4、本表适用于计算普通槽架、耐火槽架的规格。
5、桥架内电缆的总截面不应超过线槽内截面的40%。
BTTZ防火电缆配梯架表
（表七）
注：1、单芯防火电缆为防止涡流，每回路四根电缆是上下两排方形敷设的，上表中占用梯架宽度和高度是指每回路四根电缆的总和。
2、PE线可利用防火电缆金属外护套，不必另设。
桥架公式大全表格
桥架公式大全表格
1.负载计算：
负载计算是确定桥架是否能够承受所需负载的重要因素。
常见的负载类型包括电缆重量、水平荷载和垂直荷载。
桥架的负载计算公式如下：总负载=电缆重量+水平荷载+垂直荷载
2.桥架跨度计算：
桥架的跨度是指桥架支撑点之间的水平距离。
跨度计算是确定桥架支撑间距的关键。
桥架跨度计算公式如下：
最大跨度=1.5x桥架材料长度
3.桥架支撑点间距计算：
桥架的支撑点间距是指桥架支撑点之间的垂直距离。
支撑点间距计算要考虑负载分布和桥架材料的强度等因素。
常见的支撑点间距计算公式如下：
支撑点间距=最大跨度/支撑点数量
4.桥架截面积计算：
桥架的截面积是指桥架横截面的面积大小，决定了桥架的强度和负载承受能力。
桥架截面积计算公式如下：
截面积=宽度x高度
5.桥架材料选择：
桥架的选择要考虑到负载、环境条件、可靠性等因素。
常见的桥架材料包括钢、铝和塑料等。
钢板厚度=负载/(宽度x高度x钢的弯曲应力)
6.桥架温升计算：
桥架在运行过程中会受到电流的热效应，导致温度升高。
桥架温升计算可以使用如下公式进行估算：
温升=(电流^2x桥架电阻)/(1.73x桥架截面积x材料导热系数)
以上是一些常见的桥架公式，用于桥架设计和安装过程中的计算和估算。
在实际应用中，还需要根据具体的情况做适当的调整和优化。

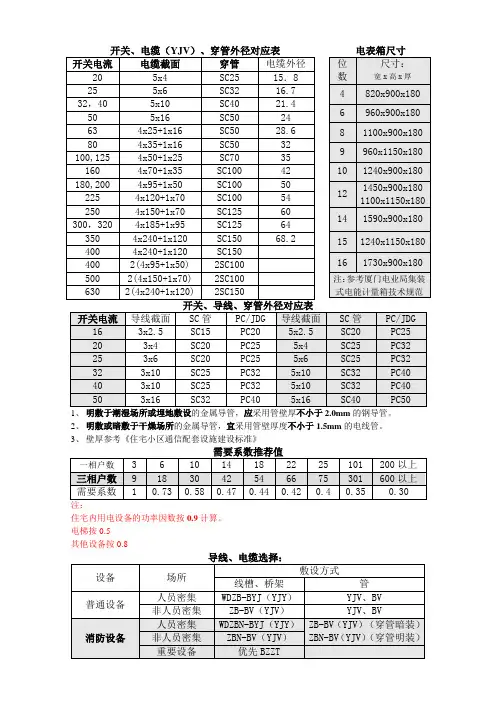

SC开关电缆、穿管外径对应表(笔记)
1、 明敷于潮湿场所或埋地敷设的金属导管，应采用管壁厚不小于2.0mm 的钢导管。
2、 明敷或暗敷于干燥场所的金属导管，宜采用管壁厚度不小于1.5mm 的电线管。
3、 壁厚参考《住宅小区通信配套设施建设标准》 注：住宅内用电设备的功率因数按0.9计算。
电梯按0.5 其他设备按0.81、超高层建筑中应采用A级阻燃。
公共建筑物和地下工程中应采用B级阻燃。
2、在人员密集的公共建筑物中应采用无卤低烟阻燃产品。
WDZB-BYJ（YJY）塑壳壳架等级:ABB：160，250，320，400，630，800，1000，1250，1600施耐德：80，100，160，250，400，630，800，1000，1250，1600电流互感器的规格:20，30，40，50，75，100，150，200（250），300，400，500，600（750），800功率计算：小店面用电：100~120W/m2商场空调功率：50W/m2中央空调：40 W/m2电梯主机功率是跟电梯的载重量、速度以及楼层有关，目前大多数主机都是永磁同步主机，同时11-15层，用的11KW,16-25层用的15KW，26-35层18KW,电梯配电柜开关，一般选用60A的《民用措施》P101一般采用2.5mm2还需不小于相线的一半1、室外直埋敷设电缆其埋敷深度应大于或等于0.7m 《民用措施》P1052、低压供电干线半径250米,；当容量超过500KW（计算容量），供电距离超过250m时，宜考虑增设变电所；末端配电箱30~50m 《民用措施》3.1.3.2与5.2.4.3室外景观灯布线可不超500m，在《夜景，，，》规范3、TN-S系统一般用在电源所在地，TN-C-S一般用在外引电源TN-C-S只能使用在室外配电系统的时候才有意义，室内配电必须采用TN-S系统一般自带变压器的工业建筑，大型学校，旅馆都用TN-S，一般的住宅和商铺也用TN-S;一般远离变压器的单体建筑采用TN-C-S（任何一种接触电压不能大于50V，先做总等电位，再做局部等电位，之后是辅助等电位）管路敷设标注方法sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC收费：集团有收费标准新建住宅：公变：住户自己家里用的。
电缆桥架大小选择公式
电缆桥架大小选择公式电缆桥架是一种用于电力、通信、数据线缆等各种系统的安装的设备。
正确选择电缆桥架的大小是确保其能够承载和支撑所有电缆并满足安全要求的关键因素之一、本文将介绍几种常见的电缆桥架大小选择公式。
首先，我们需要确定所需的桥架宽度和高度。
桥架宽度取决于需要安装的电缆数量和直径，而桥架的高度取决于所需的垂直间距和安装环境。
确定所需宽度的一种常用公式为：W=Σ(CD)+S其中，W为桥架的宽度，Σ(CD)为每个电缆直径的总和，S为电缆之间的空间。
Σ(CD)可以通过测量电缆直径并求和来确定。
S的值根据实际需求进行调整，一般建议为电缆直径的1/3到1/2确定所需高度的一种常用公式为：H=Σ(L)+M其中，H为桥架的高度，Σ(L)为各电缆垂直间距的总和，M为安全余量。
Σ(L)的计算需要考虑电缆的安装方式和间距要求。
可以根据垂直间距要求来计算每个电缆的间距，并求和得出Σ(L)的值。
M的值一般建议为电缆直径的1/4到1/3除了上述公式，还需要考虑桥架的最大承载能力。
承载能力是指桥架能够承受的最大负荷。
根据桥架的设计和材料，可以通过以下公式计算承载能力：MCL=Σ(ML)+W需要注意的是，以上公式仅能提供初步的桥架大小选择，并且可能因为具体情况的不同而有所变化。
在实际使用中，应该根据具体工程的需求来进行合理的调整和设计，并参考相关的规范和标准。
总之，选择电缆桥架的大小需要考虑电缆的数量、直径、垂直间距和安装环境等因素。
通过合理运用公式和相关规范，可以得到满足要求的电缆桥架大小。
选择电缆桥架规格大小的计算公式
选择电缆桥架规格大小的计算公式-桥架设计电缆桥架是用薄钢板冲压而成。
其承载能力具有一定的限度。
否则将会因桥架超载而产生严重形变。
影响桥架的美观和电缆的安全运行。
通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。
由载荷曲线图可以看出，电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。
对应于同一支撑距离和弯凸变形量。
侧面高度大的桥架承载能力大，高度小的桥架承载能力小。
另外当载荷能力划、相同时，对于同一规格的电缆桥架。
支撑距离小的比支撑距离大的弯曲变形量小。
一般情况下电缆桥架每隔l.5～2.0m安装一组支撑架。
在设计计算中，若电缆桥架的实际载荷量用G总表示：则：G总=n1g1 n2g2 n3g3 ……式中：g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。
单位为(kg/m)n1、n2、n3 为同型号规格电缆的根数。
在选取时，生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。
当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。
电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。
由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为：b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+……式中：d1、d2、d3……为桥架内各种电缆的外径，单位为mmn 1、n2、n3……为上述同种型号规格电缆的根数。
K1、k2、k3……为上述电缆放置时的间距。
其值最小应大于电缆直径的1／4。
一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。
以其桥架内控制电缆总截面s不超过电缆桥架总截面s。
的40％为原则。
控制电缆的总截面s为：其中：s1、s2、s3……为桥架内各种控制电缆的截面积(包括护层部分)单位为mm2;d1d2d3……为桥架内各种控制电缆的外径，单位为mm;n1n2n3……为上述同种型号规格电缆的根数。
相应的控制电缆桥架的宽度为b：式中h为电缆桥架的高度，单位为mm。
