单片机课程设计8个LED灯来回点亮
八路流水灯循环点亮
黄山学院专业姓名班级学号指导老师八路循环彩灯控制电路一、 设计要求（1）设计一组8路循环彩灯控制电路，发光二极管的亮度要明显可见。
（2）、点亮要有一定的规律，即按顺序点亮。
（3）、元件、芯片的摆放要合理。
（4）、布线要紧密、尽量短（5）用protuse 仿真，1 题目分析：八路彩灯循环点亮电路功能描述：八只彩灯按顺序轮流点亮，首先点亮第一盏灯，在第一盏灯熄灭之后，点亮第二盏灯，在第二盏灯熄灭之后，再去点亮第三盏灯，依次类推，直到点亮第八盏灯，看上去的效果就像亮点从第一盏灯依次流向第八盏灯，然后又点亮第一盏灯，反复循环这一过程。
2 整体构思：彩灯的控制是用数字集成电路的构成来实现的,用彩灯（LED 发光二极管）构成一个发光矩阵。
主要用计数器和译码器等来实现，其特点是用发光二极管显示，构成具有循环功能的彩灯控制电路。
将振荡器的振荡脉冲进行计数，计数器的输出作为译码器的地址输入，经译码器控制各路彩灯依次发亮。
用框图表示如下。
3 具体实现： （1）、根据题目要求，找到可能完成此功能的芯片。
一共有八只灯所以要用74LS138 3线－8线译码器74LS161十进制上升沿计数器。
（2）、确定芯片后，完成电路图。
（3）、根据题目要求，要实现八只灯按顺序点亮电路就要用到74LS138 3线－8线译码器和74LS161具有异步清零、同步置数、可以保持状态不变的十进制上升沿计数器。
以及发光二极管、电阻、导线、电平开关和万用版。
（4）、按照电路图连接线路，检查是否连接正确 。
（5）、检查功能实现，如果不能进行调试、修改。
二、单元电路设计参考1、振荡器设计：用集成555电路构成多谐振荡器。
电路如下图所示。
振荡器计数器 译码器 8路彩灯 → → →U 0的周期： 2、计数器的选用：选四位二进制同步加/减计数器74LS161。
其引脚功能图如下所示。
其真值表如下：)C 2R 0.7(R T 21+=三、设计原理电路四、材料清单：五、protuse仿真部分截图图：六、心得体会：实验之前必须认真阅读有关方面的知识，在心中要有一个大概的模型或过程。
单片机8个led灯循环点亮程序
单片机8个led灯循环点亮程序一、前言单片机是一种非常重要的电子元件，它可以通过编程来实现各种功能。
其中，点亮LED灯是最基础的操作之一。
本文将介绍如何使用单片机8个LED灯循环点亮。
二、硬件准备1. 单片机：STC89C52RC或其他8051系列单片机；2. LED灯：8个；3. 电阻：8个（220欧姆）；4. 面包板：1个；5. 杜邦线：若干。
三、程序设计首先，我们需要了解一些基本的概念和知识：1. 端口：单片机的I/O口被称为端口，其中P0、P1、P2、P3四个端口分别对应着不同的引脚。
2. 输出：通过控制端口输出高电平或低电平来控制外部设备。
3. 延时函数：为了让程序在执行时停留一段时间，需要使用延时函数。
接下来，我们开始编写程序。
具体步骤如下：1. 定义引脚首先，我们需要定义每个LED所对应的引脚。
这里我们将8个LED分别连接到P0口的0~7引脚上。
sbit led0=P0^0;sbit led1=P0^1;sbit led2=P0^2;sbit led3=P0^3;sbit led4=P0^4;sbit led5=P0^5;sbit led6=P0^6;sbit led7=P0^7;2. 定义延时函数为了让程序在执行时停留一段时间，我们需要定义一个延时函数。
这里我们使用循环来实现延时。
void delay(unsigned int i){while(i--);}3. 循环点亮LED灯接下来，我们就可以开始循环点亮LED灯了。
这里我们使用for循环来实现。
void main(){while(1){for(int i=0;i<8;i++){switch(i){case 0:led0=1;break;case 1:led1=1;break;case 2:led2=1;break;case 3:led3=1;break;case 4:led4=1;break;case 5:led5=1;break;case 6:led6=1;break;case 7:led7=1;break;}delay(50000);switch(i){case 0:led0=0;break;case 1:led1=0;break;case 2:led2=0;break;case 3:led3=0;break;case 4:led4=0;break;case 5:led5=0;break;case 6:led6=0;break;case 7:led7=0;break;}}}}四、总结通过以上步骤，我们就可以实现单片机8个LED灯循环点亮的程序了。
8个LED灯循环闪烁课程设计
摘要“微机原理与接口技术”是高等学校电子信息工程、通信工程、自动化、电气工程及其自动化等工科电气与电子信息类各专业的核心课程。
该课程以INTER 8086微处理器和IBM PC系列微机为主要对象，系统。
深入地介绍了微型计算机的基本组成、工作原理、接口技术及应用，把微机系统开发过程中用到的硬件技术和软件技术有机地结合起来。
本文详述了8个LED灯循环闪烁的课程设计。
设置8个LED灯，首先是1、3、5、7号LED依次亮1秒钟，当7号LED亮后，这四个灯同时闪烁5下。
然后是2、4、6、8号LED 依次亮1秒钟，当8号LED亮后，这四个灯同时闪烁5下。
本课程设计，由于自身能力和学习水平有限，可能存在一定的错误和不当之处，敬请批评和指正。
一、设计目的1.巩固和加深课堂所学知识；熟悉各种指令的应用及条件；2.学习掌握一般的软硬件的设计方法和查阅、运用资料的能力；3.进一步了解8255A各引脚的功能， 8255A和系统总线之间的连接， 8255A和CPU 之间的数据交换，以及8255A的内部逻辑结构。
深入掌握8255A显示电路的基本功能及编程方法，8255等芯片的工作方式、作用。
4.培养和锻炼在学习完本门课后综合应用所学理论知识，解决实际工程设计和应用问题的能力。
通过课程设计，要求熟悉和掌握微机系统的软件、硬件设计的方法、设计步骤，得到微机开发应用方面的初步训练。
同时并了解综合问题的程序设计掌握实时处理程序的编制和调试方法，掌握一般的设计步骤和流程，使我们以后搞设计时逻辑更加清晰。
二、设计内容根据所学内容和对8255A的应用，整个系统硬件采用8086微处理器和8255A可编程并行接口芯片和8个LED等连成硬件电路。
设计8个LED灯，实现如下要求：首先是1、3、5、7号LED依次亮1秒钟，当7号LED亮后，这四个灯同时闪烁5下。
然后是2、4、6、8号LED依次亮1秒钟，当8号LED亮后，这四个灯同时闪烁5下。
三、设计要求使用8255A可编程接口芯片实现8个LED灯以十种不同的方式显示。
单片机八个灯依次亮的编程汇编语言
单片机八个灯依次亮的编程汇编语言哎呀，这可是个不简单的活儿啊！单片机八个灯依次亮，听起来就像是在玩连连看，可是可不是那么简单的事情哦！不过别着急，我来给你讲讲怎么搞定这个“连连看”吧！我们得了解一下单片机的基本知识。
单片机就像一个小电脑，里面有好多好多的芯片，可以完成各种各样的任务。
这次我们要让单片机控制八个灯依次亮起来，就像是在跳一个八步舞一样，一步一步地来。
第一步，我们得给这八个灯分别取个名字。
比如说，第一个灯叫做“小明”，第二个叫做“小红”，以此类推。
这样一来，我们就可以用名字来代替它们了，方便我们进行编程。
第二步，我们得告诉单片机该怎么做。
这就需要用到编程语言了。
编程语言就像是我们跟单片机沟通的工具，它告诉单片机：“小明先亮一下，然后是小红，再是小刚......”这样一来，单片机就知道该按照什么顺序来控制灯了。
第三步，我们得把这个程序写到单片机里。
这可不是一件容易的事情，需要我们仔细地思考每一个步骤，确保没有漏洞。
写完之后，我们还得把程序烧录到单片机的芯片里，让它变成真正的“活”程序。
第四步，我们得测试一下这个程序是否正常工作。
这就像是在排练一场舞蹈一样，我们需要不断地调整步伐和节奏，直到完美无缺。
如果发现有什么问题，我们就得赶紧修改程序，让它重新开始跳舞。
终于到了最后一步——让我们看看这个八步舞到底有多精彩吧！当所有的灯都亮起来的时候，你会感觉就像是看到了一场绚丽多彩的烟花表演，让人陶醉其中。
这就是单片机控制八个灯依次亮起来的魅力所在！虽然这个任务看起来有点儿复杂，但是只要我们一步一步地来，就一定能够成功。
就像学习任何一门新技能一样，只要肯下功夫、勤奋努力，就一定能够取得好成绩！加油吧！。
8个led灯循环点亮程序汇编语言
8个led灯循环点亮程序汇编语言asm.
ORG 0000H.
AJMP MAIN.
ORG 0030H.
MAIN:
MOV A, #0FEH ; 初始点亮第一个LED（1111 1110）LOOP:
MOV P1, A.
LCALL DELAY.
RL A ; 循环左移。
SJMP LOOP.
DELAY:
MOV R7, #250 ; 外层循环次数，可以调整延时时间。
D1:
MOV R6, #250.
D2:
DJNZ R6, D2.
DJNZ R7, D1.
RET.
END.
在这个程序中：
1. 程序从地址`0000H`开始，跳转到`MAIN`程序段。
2. 在`MAIN`程序段中，先将`A`的值设置为`0xFEH`，然后把`A`的值赋给`P1`口来点亮第一个LED。
3. 接着调用`DELAY`子函数进行延时，然后通过`RL A`指令将`A`中的值循环左移一位，这样就可以依次点亮下一个LED。
4. `DELAY`子函数通过两层循环来实现简单的延时功能。
`R7`和`R6`作为循环计数器，通过`DJNZ`指令来控制循环次数，从而达到延时的目的。

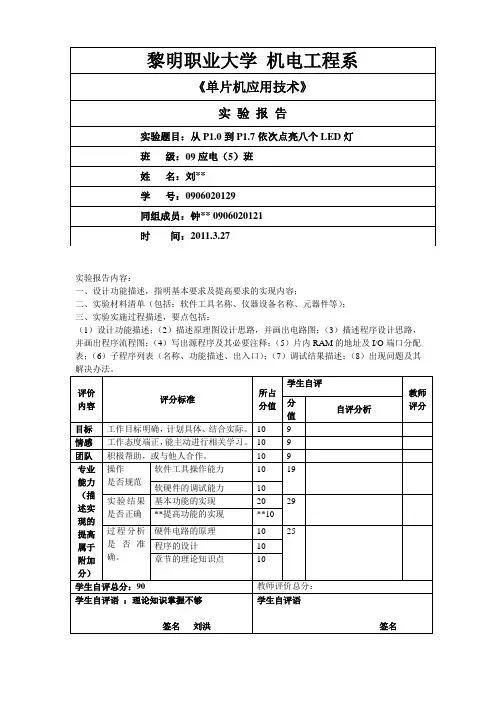

单片机课程报告 从P1.0到P1.7依次点亮八个LED灯
实验报告内容：一、设计功能描述，指明基本要求及提高要求的实现内容；二、实验材料清单（包括：软件工具名称、仪器设备名称、元器件等）；三、实验实施过程描述，要点包括：（1）设计功能描述；（2）描述原理图设计思路，并画出电路图；（3）描述程序设计思路，并画出程序流程图；（4）写出源程序及其必要注释；（5）片内RAM的地址及I/O端口分配表；（6）子程序列表（名称、功能描述、出入口）；（7）调试结果描述；（8）出现问题及其学习情境1一实验目的：点亮LED灯二实验任务：从P1.0到P1.7依次点亮八个LED灯三实验材料及器件四设计功能描述利用单片机的P1口，依次循环点亮1个灯，使人们感觉到亮灯的位置在依次顺序移动，可产生一种动态显示的效果。
四实验原理图五程序设计思路及程序流程图要依次点亮八盏灯，根据点亮的位置及从哪一个开始点亮，向P1口传递如下数据11111110（FEH）——点亮P1.0连接的LED, MOV P1，#0FEH 11111101（FDH）——点亮P1.1连接的LED, MOV P1，#0FDH ……….01111111（7FH）——点亮P1.7连接的LED, MOV P1，#07FH 分析如上数据可以发现，他们它们后面穿送的数据依次是前面数据左移一位的结果，因此我们可以利用循环程序来实现这个功能，程序流程图如下所示六实验源程序org 0000hstart: mov r2,#08h ；设置循环次数mov a,#0feh ；送显示模式字next: mov p1,a ；点亮连接P1.0的发光二极管acall delayrr a ；左移一位，改变显示模式字djnz r2,next ；循环次数减1不为0，继续点亮下面一个LEDsjmp start ；重复上述过程delay: mov r3,#0efhdel2: mov r4,#0ffhdel1: nopdjnz r4,del1djnz r3,del2retend七子程序列表（名称、功能描述、出入口）；delay: mov r3,#0efhdel2: mov r4,#0ffhdel1: nopdjnz r4,del1djnz r3,del2ret该程序为典型的双重循环的延时子程序，他通过子程序入口delay: mov r3,#0efh进入程序，当程序运行至djnz r4,del1时进入第一重循环，当第一重循环结束时，进入djnz r3,del2第二重循环，最后经过ret退出子程序七调试结果描述程序下载成功后，LED灯从左到右来回一个一个亮灭亮灭八出现问题及其解决办法前面把送显示模式写成07fh，后面载入系统板的时候才发现原来十六进制排列方法为P1.7-P1.0，要写成0feh然后依次循环左移，才能实现led从左到右的流水。
项目2---8位流水灯的单片机
二、编程及问答：
1、要使得本项目中发光二极管的闪烁速度加快，程序如何修 改？若变慢呢？
2、试编写两段延时时间不同的子程序，并分别调用。 3、汇编程序的书写格式和注意事项是什么？
项目2个发光二极管的顺序点亮， 学会使用MCS-51单片机芯片的P1口进行输出控 制，进一步学习汇编程序的分析方法，并能熟练 运用RR、RL等基本指令。
项目任务
要求应用AT89C51芯片，控制8个发光 二极管的有序亮灭，呈现流水灯的效果。 设计单片机控制电路并编程实现此功能。
（二）程序编写
ORG 0000H LJMP MAIN ORG 0030H MAIN:MOV P1,#0FEH LCALL YS MOV P1,#0FDH LCALL YS MOV P1,#0FBH LCALL YS MOV P1,#0F7H LCALL YS MOV P1,#0EFH LCALL YS MOV P1,#0DFH LCALL YS
项目分析
利用单片机P1口连接8个发光二极管， 利用各引脚输出电位的变化，控制发光二 极管的亮灭。P1口各引脚的电位变化可以 通过指令来控制，为了清楚地分辨发光二 极管的点亮和熄灭，在P1口输出信号由一 种状态向另一种状态变化时，编写延时程 序实现一定的时间间隔。
项目实施
一、硬件电路设计 二、控制程序的编写
MOV P1,#0BFH LCALL YS MOV P1,#7FH LCALL YS LJMP MAIN ORG 0100H YS:MOV R7,#2 L1:MOV R6,#0FFH L2:MOV R5,#0FFH L3:DJNZ R5,L3 DJNZ R6,L2 DJNZ R7,L1 RET END
DJNZ R7,D0
LJMP XH
任务9 用自制的跑马灯电路实现8只LED循环点亮
• 出栈指令格式为：POP direct ；（direct）←（SP） • • ；SP←SP-1 该指令执行时先将SP所指单元数据弹出至direct所指的地址单元， 然后SP减1指向新的栈顶单元地址。
• •
4）子程序调用指令 ） 子程序调用指令的功能调用子程序，执行时先将断点地址（调用 指令的下一条指令的首地址）压入堆栈区，然后将子程序的首地址送 PC，执行子程序。 （1）长调用指令LCALL addr16 ；PC←PC+3 ；SP←SP+1 ；（SP）←PC7-0 ；SP←SP+1 ；（SP）←PC15-8 ； PC←addr16
执行该指令时，先将PC+2得到下一条指令的16位首地址，并将其压入堆栈， 最后子程序标号所在的子程序入口地址送给PC，CPU转入子程序执行。由于短 调用指令中的PC高5位地址不变，所以其转移的范围为2KB。
任务9 用自制的跑马灯电路实现8只 任务 用自制的跑马灯电路实现 只LED循环点亮 循环点亮 程序分析讲解
任务9 用自制的跑马灯电路实现8只 任务 用自制的跑马灯电路实现 只LED循环点亮 循环点亮
9.1.3 跟我学 1）减1不为零循环转移指令 ） 不为零循环转移指令DJNZ 不为零循环转移指令 DJNZ Rn，rel ；PC←PC+2,Rn←(Rn)-1,若(Rn)≠0,则PC←PC+rel DJNZ direct，rel ；PC←PC+2, direct←(direct)-1,若(direct)≠0,则 PC←PC+rel； 每执行一次循环转移指令，第一操作数（Rn或direct中的数）减1，并 保存，若减1后结果不为零，则转移至目的地（标号处）；若减1后结果为零， 则程序按顺序执行下一条指令。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录第一章绪论--------------------------------------------------------3 第二章设计目的及要求-----------------------------------------5 设计目的--------------------------------------------------------5 设计要求--------------------------------------------------------5 第三章设计电路原理----------- -------------------------------7 控制部分的设计与选择-------------------------------------7 LED显示方案-----------------------------------------------8第四章硬件系统------------------------------------------------9 原件清单-------------------------------------------------------9单片机AT89C5---------------------------------9单片机时钟电路--------------------------------------------10单片机复位电路---------------------------------------------11 工作电路------------------------------------------------------12 第五章软件设计------------------------------------------------13 程序流程图--------------------------------------------------13编辑源程序--------------------------------------------------14第六章系统调试与仿真结果--------------------------------16 系统调试-----------------------------------------------------16仿真结果----------------------------------------------------16总结------------------------------------------------------------- 19 参考文献--------------------------------------------------------20第一章绪论课题简介当今社会，随着人们物质生活的不断提高，电子产品已经走进了家家户户，无论是生活或学习，还是娱乐和消遣几乎样样都离不开电子产品。
而电子LED灯已跨入了我们生活的众多电子领域。
在众多场合随处可见的闪光灯，流水灯不仅大方美观而且十分节能。
然而控制它们的单片机却是一个不能被忽视的角色。
单片机简介目前的单片机分通用型和专用型两种。
MCS-51系列单片机是属于通用型的单片机，通用型的单片机把开发资源全部公开，用户可以根据自己的应用系统进行设计，适用面广，应用灵活。
制造单片机的材料也从TTL材料发展到CMOS材料，通常工作电压是5V，如5V±5%或5V±10%，也有3V/电压的产品，更低的可在工作。
现在单片机又出现了宽电压范围型，在～内都可正常工作。
低功耗是单片机所追求的一个指标，目前低功耗单片机的静态电流可以低至μA或nA级。
有的单片机还有等待、关断、睡眠等多种工作模式以降低功耗。
单片机的低功耗在智能化仪表中有重要的应用。
在工业控制中的控制器，可以应用软件的方法，实现复杂的控制过程，改变控制算法方便。
有丰富的逻辑判断和位操作指令，可以在开关量控制、顺序控制、逻辑控制中发挥作用。
目前，在加热控制、电机控制、锅炉控制、汽车电器、数控机床等各个领域，单片机得到了广泛的使用，并取得了很好的效果。
单片机由于其微小的体积和极低的成本，广泛的应用于家用电器、工业控制等领域中。
单片微型计算机简称单片机，特别适用于控制领域，故又称为微控制器。
本设计就是利用单片机AT89C51为控制器来实现8个LED左右来回点亮的实验。
第二章设计目的及要求设计目的通过本次课题设计，应用《单片机原理及应用》等所学相关知识及查阅资料，完成简易计算器的设计，以达到理论与实践更好的结合、进一步提高综合运用所学知识和设计的能力的目的。
通过本次设计的训练，可以使我在基本思路和基本方法上对基于89C51单片机的系统设计有一个比较感性的认识，并具备一定程度的设计能力。
培养实践技能，提高分析和解决实际问题的能力。
设计要求（1）认真研究设计任务书，明确设计要求、条件、内容和步骤；复习课程有关内容，熟悉有关单元电路的设计方法和步骤；搜集、分析、消化相关资料、软件等；掌握微型计算机应用系统软件设计方法；准备好设计需要的图书、资料和工具；拟定设计计划等（2）系统总体及功能设计，制定总体方案及元器件的选择；（3）硬件设计，完成硬件结构图设计、系统电路图设计和绘制及电路模块的连接；（4）软件设计，完成软件流程图的设计、程序设计；（5）使用Proteus与Keil软件仿真运行；（6）写出设计报告）第三章设计电路原理控制系统的设计AT89C51系列的I/O脚的设置和使用非常简单，当该脚作输入脚使用时，只须将该脚设置为高电平（复位时，各I/O 口均置高电平）。
当该脚作输出脚使用时，则为高电平或低电平均可。
低电平时，吸入电流可达20mA，具有一定的驱动能力；而为高电平时，输出电流仅数十μA甚至更小（电流实际上是由脚的上拉电流形成的），基本上没有驱动能力。
其原因是高电平时該脚也同时作输入脚使用，而输入脚必须具有高的输入阻抗，因而上拉的电流必须很小才行。
作输出脚使用，欲进行高电平驱动时，得利用外电路来实现，如上拉电阻，I/O脚不通，电流经R驱动LED发光；低电平时，I/O脚导通，电流由该脚入地，LED灭（I/O脚导通时对地的电压降小于1V，LED的域值～）所以在本设计中将使用AT89C51为控制器，可将8个有着四种颜色的LED与AT89C51的8个P2（~）接口相连。
LED的显示由于LED 具有亮度高、发光均匀、可靠性好、接线简单、拼装方便等优点。
它被广泛应用于大型LED 智能显示屏、智能仪器仪表和机电一体化设备的显示单元中,取得了较好的效果。
由于它经济、小型的显示系统,同时要求使用方便灵活，方便地组成了由多块大屏幕LED 显示器构成的显示系统,该系统可广泛用于商场、车站、码头及其它公共场合。
对于8个LED的点亮有很多种方案，可以同时点亮，同时熄灭，不同个数的LED来回交替。
本设计由于LED 的个数和颜色相对较多可以让8个LED从左到右然后再从右到左来回点亮。
第四章硬件原理元件清单原件名称型号参数数量单片机AT89C51 12MHz 1LED灯LED ~10mA 8晶体振荡器CRYSTAL 12MHz 1电容CAP 22p 2CAP-ELEC 10uf 1电阻RES 220 810K 1单片机AT89C51该单片机功能强大，不仅能满足设计的需要，也可以在设计要求的基础上进行一些扩展。
单片机的结构如下：图1单片机引脚图在使用时VCC接电源电压，GND接地。
P0，P1，P2，P3可作为输入或输出端口，RST是复位输入，接复位电路。
XTAL1和XTAL2接复位电路。
这些可以在硬件设计部分体现出来.单片机的时钟电路单片机内部有在一个振荡器，本设计采用内部时钟方式，以12MHZ石英晶体振荡器和两个30PF的片电容组成外部电容的大小对振荡频率有微小影响，可起调节作用。
振荡器，如图所示。
片内的高增益反向放大器通过XTAL1 和XTAL2外接，作为反馈元件的外部晶体振荡器与电容组成的并联谐振回路构成一个自激振荡器，向内部时钟电路提供振荡时钟。
如图；.单片机的复位电路AT89C51的RST引脚是复位端。
当单片机振荡器工作时，该引脚上出现持续两个机械周期的高电平，就可以实现系统复位，使单片机快速回到初始状态。
如图；整体电路图第五章软件设计程序流程图开始初始化设置LED点亮位置最左端循环体是否循环控制是结束编辑源程序程序利用循环移位函数_crol_和_cror_形成来回滚动的效果#include<>#include<>#define uchar unsigned char#define uint unsigned int写程序并查错2.在Keil中输入源程序，编译并连接，及时发现程序中的错误，改正，直至编译连接无误后保存并生成HEX文件。
3.在Proteus中打开该电路对各器件及连线节点进行检查，其中单片机的频率一定要与晶振频率一致。
4.在单片机属性中找到program File中添加源程序生成的hex文件。
如图；单击“确定”后即可进行模拟仿真。
仿真结果；结论与心得通过这次课程设计使我懂得了理论与实际相结合是很非常重要的，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，才能真正为己所用，从而提高自己的实际动手能力和独立思考的能力。
我在设计的过程中遇到了许多问题的同时也发现了自己的不足之处，即对以前所学过的知识理解得不够深刻，掌握得不够牢固，比如说不懂一些元器件的使用方法，对汇编语言掌握得不透彻。
还有，这次的设计让我明白了“求人不如求己”，“自己动手丰衣足食”的深刻寓意。
虽然我们要讲究合作愉快，但更重要的是自己，只有自己懂了，自己做了才不会在关键时刻掉链子。
别人终究是一个陪衬，路总是要自己走的，属于自己的任务就要自己搞定。
所以我们必须要时刻强大自己。
这个过程虽然不是很平坦但肯定会遇到各种各样的问题，但一旦征服了它那它就是你的东西了，当这样的厚积达到一定程度那你就能享受到薄发那刻的辉煌。
参考文献[1] 孙涵芳.MCS-51/96系列单片机原理及应用（修订版）北京航空航天大学出版社.1994[2] 李朝青.单片机原理及接口技术（第3版）北京航空航天大学出版社.2005[3] 周润景、袁伟亭、景晓松.Proteus在MCS-51&ARM7系统中的应用百例.电子工业出版社.2006。
