监测监控系统的组成及工作原理
（2）还可通过煤矿安全监控系统监控瓦斯抽放
系统、通风系统、煤炭自ຫໍສະໝຸດ 、瓦斯突出等。（3）煤矿安全监控系统在应急救援和事故调查 中也发挥着重要作用，当煤矿井下发生瓦斯 （煤尘）爆炸等事故后，系统的监测记录是确 定事故时间、爆源、火源等重要依据之一。
七、 使用与维护要点
1）选用符合《AQ6201-2006煤矿安全监控系统通 用技术要求》等，取得矿用产品安全标志准用 证和防爆合格证的系统。 （2）按照《煤矿安全规程》和《AQ10292007煤矿安全监控系统及检测仪器使用管理规 范》设计、安装、使用、管理与维护系统。
• 通过上面对矿井监控系统的分析，可以看出， 矿井监控系统不同于一般工业监控系统。因此， 直接用一般工业监控的理论和技术解决矿井监 控的问题是行不通的。不是不符合电气防爆要 求，就是传输距离太近，或网络结构不适合用 于矿井监控系统，或不能进行总线供电，或节 点容量太小等等。因此，有必要研究适合矿井 监控系统的理论和技术。
(7)传感器（或执行机构）宜采用远程供电。一般工业监 控系统的电源供给比较容易，不受电气防爆要求的限 制。矿井监控系统的电源供给，受电气防爆要求的限 制。由于传感器及执行机构往往设置在工作面等恶劣 环境，因此，不宜就地供电。现有矿井监控系统多采 用分站远距离供电。 (8)不宜采用中继器。煤矿井下工作环境恶劣，监控距离 远，维护困难，若采用中继器延长系统传输距离，由 于中继器是有源设备，故障率较无中继器系统高，并 且在煤矿井下电源的供给受电气防爆的限制，在中继 器处不一定好取电源，若采用远距离供电还需要增加 供电芯线。因此，不宜采用中继器。
六、 系统作用及使用
2. 作用 （1）当瓦斯超限或局部通风机停止运行或掘进巷道 停风时，煤矿安全监控系统自动切断相关区域的电源 并闭锁同时报警：①避免或减少由于电气设备失爆、 违章作业、电气设备故障电火花或危险温度引起瓦斯 爆炸；②避免或减少采、掘、运等设备运行产生的摩 擦碰撞火花及危险温度等引起瓦斯爆炸；③提醒领导、 生产调度等及时将人员撤至安全处。④提醒领导、生 产调度等及时处理事故隐患，防止瓦斯爆炸等事故发 生。
二、监测监控系统结构图
三、我国监控系统主要技 术指标
1）中心站到最远测点的距离不小于20km。 2）传感器到分站的传输距离不大于1km。 3）系统误差不大于1%。 4）时分制监测系统的误差率不大于10-6。 5）系统巡检时间不超过30s。 6）控制执行时间不超过2s
四、 工作原理
传感器将被测物理量转换为电信号，并具有显示和声 光报警功能（有些传感器没有显示、或没有声光报 警）。 执行机构（含声光报警及显示设备）将控制信号转 换为被控物理量。 分站接收来自传感器的信号，并按预先约定的复用 方式远距离传送给主站（或传输接口），同时，接收 来自主站（或传输接口）多路复用信号。分站还具有 线性校正、超限判别、逻辑运算等简单的数据处理能 力、对传感器输入的信号和主站（或传输接口）传输 来的信号进行处理，控制执行机构工作。
（3）甲烷、风速、风压、风筒、风门、局部通 风机开停、主通风机开停、馈电状态等传感器 要按规定的数量和地点正确安装与维护。 （4）根据被控对象的不同，正确连接甲烷断电 闭锁和风电闭锁。 （5）根据工作面和回风巷等不同地点，正确设 置报警浓度、断电浓度、复电浓度和断电区域。
电源箱将交流电网电源转换为系统所需的本质安全 型流电源，并具有维持电网停电后正常供电不小于2小 时蓄电池。 传输接口接收分站远距离发送的信号，并送主机处 理；接收主机信号、并送相应分站。传输接口还具有 控制分站的发送与接收，多路复用信号的调制与解调， 系统自检等功能。 主机一般选用工控微型计算机或普通微型计算机、 双机或多机备份。主机主要用来接收监测信号、校正、 报警判别、数据统计、磁盘存储、显示、声光报警、 人机对话、输出控制、控制打印输出、联网等。
监测监控系统的组成及工 作原理
主讲：孙全智 高级讲师
一、监测监控系统组成
矿井监控系统一般由四个功能部分组成。 1）传感器和执行器包括声光报警器、控制器 工作电源等。 2）信息传输装置包括传输接口、分站、传输线、 接线盒和电源等。 3）中心站或主站的硬件包括计算机、外围设备 及电源等。 4）中心站或主站的计算机软件包括应用程序、 操作系统（或监控程序）及存储介质等。
五、 特点
煤矿井下是一个特殊的工作环境，有易燃易爆可 燃性气体和腐蚀性气体，潮湿、淋水、矿尘大、电网 电压波动大、电磁干扰严重、空间狭小、监控距离远。 因此，矿井监控系统不同于一般工业监控系统，矿井 监控系统同一般工业监控系统相比具有如下特点： (1)电气防爆。一般工业监控系统均工作在非爆炸性 环境中，而矿井监控系统工作在有瓦斯和煤尘爆炸性 环境的煤矿井下。因此，矿井监控系统的设备必须是 防爆型电气设备，并且不同于化工、石油等爆炸性环 境中的工厂用防爆型电气设备。
(4)监控对象变化缓慢。矿井监控系统的监控对 象主要为缓变量，因此，在同样监控容量下， 对系统的传输速率要求不高。 (5)电网电压波动大，电磁干扰严重。由于煤矿 井下空间小，采煤机、运输机等大型设备启停 和架线电机车火花等造成电磁干扰严重。 (6)工作环境恶劣。煤矿井下除有甲烷、一氧化 碳等易燃易爆性气体外，还有硫化氢等腐蚀性 气体，矿尘大、潮湿、有淋水、空间狭小。因 此，矿井监控设备要有防尘、防潮、防腐、防 霉、抗机械冲击等措施。
(2)传输距离远。一般工业监控对系统的传输距 离要求不高，仅为几千米，甚至几百米，而矿 井监控系统的传输距离至少要达到10千米。 (3)网络结构宜采用树形结构。一般工业监控系 统电缆敷设的自由度较大，可根据设备、电缆 沟、电杆的位置选择星形、环形、树形，总线 形等结构。而矿井监控系统的传输电缆必须沿 巷道敷设，挂在巷道壁上。由于巷道为分支结 构，并且分支长度可达数千米。因此，为便于 系统安装维护、节约传输电缆、降低系统成本 宜采用树形结构。
监控系统组成、设备简介、原理
有关完整的闭路监控系统组成、设备简介、原理2008-09-05 09:11:16| 分类：技术|字号订阅一、闭路监控系统组成典型的电视监控系统主要由前端设备和后端设备这两大部分组成，其中后端设备可进一步分为中心控制设备和分控制设备。
前、后端设备有多种构成方式，它们之间的联系（也可称作传输系统）可通过电缆、光纤或微波等多种方式来实现。
如图1-1所示，电视监控系统由摄像机部分（有时还有麦克）、传输部分、控制部分以及显示和记录部分四大块组成。
在每一部分中，又含有更加具体的设备或部件。
1. 1 主要设备1. 1. 1 摄像部分摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”。
它布置在被监视场所的某一位置上，使其视场角能覆盖整个被监视的各个部位。
有时，被监视场所面积较大，为了节省摄像机所用的数量、简化传输系统及控制与显示系统，在摄像机上加装电动的（可遥控的）可变焦距（变倍）镜头，使摄像机所能观察的距离更远、更清楚；有时还把摄像机安装在电动云台上，通过控制台的控制，可以使云台带动摄像机进行水平和垂直方向的转动，从而使摄像机能覆盖的角度、面积更大。
总之，摄像机就像整个系统的眼睛一样，把它监视的内容变为图像信号，传送给控制中心的监视器上。
由于摄像部分是系统的最前端，并且被监视场所的情况是由它变成图像信号传送到控制中心的监视器上，所以从整个系统来讲，摄像部分是系统的原始信号源。
因此，摄像部分的好坏以及它产生的图像信号的质量将影响着整个系统的质量。
从系统噪声计算理论的角度来讲，影响系统噪声的最大因素是系统中的第一级的输出（在这里即为摄像机的图像信号输出）信号信噪比的情况。
所以，认真选择和处理摄像部分是至关重要的。
如果摄像机输出的图像信号经过传输部分、控制部分之后到达监视器上，那么到达监视器上的图像信号信噪比将下降，这是由于传输及控制部分的线路、放大器、切换器、等又引入了噪声的缘故。
除了上述的有关讨论之外，对于摄像部分来说，在某些情况下，特别是在室外应用的情况下，为了防尘、防雨、抗高低温、抗腐蚀等，对摄像机及其镜头还应加装专门的防护罩，甚至对云台也要有相应的防护措施。

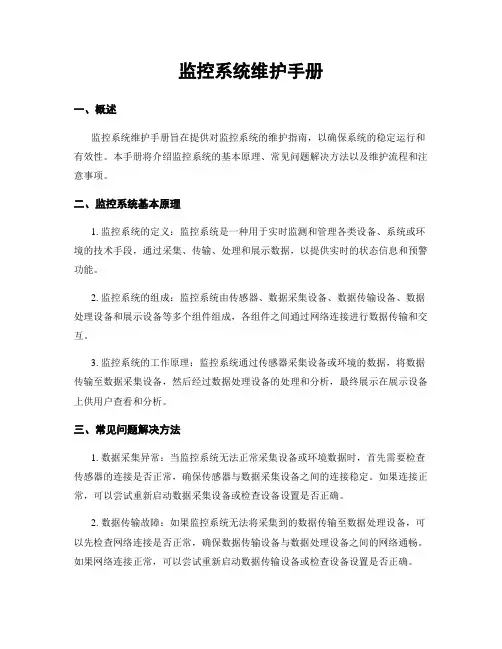

监控系统维护手册
监控系统维护手册一、概述监控系统维护手册旨在提供对监控系统的维护指南，以确保系统的稳定运行和有效性。
本手册将介绍监控系统的基本原理、常见问题解决方法以及维护流程和注意事项。
二、监控系统基本原理1. 监控系统的定义：监控系统是一种用于实时监测和管理各类设备、系统或环境的技术手段，通过采集、传输、处理和展示数据，以提供实时的状态信息和预警功能。
2. 监控系统的组成：监控系统由传感器、数据采集设备、数据传输设备、数据处理设备和展示设备等多个组件组成，各组件之间通过网络连接进行数据传输和交互。
3. 监控系统的工作原理：监控系统通过传感器采集设备或环境的数据，将数据传输至数据采集设备，然后经过数据处理设备的处理和分析，最终展示在展示设备上供用户查看和分析。
三、常见问题解决方法1. 数据采集异常：当监控系统无法正常采集设备或环境数据时，首先需要检查传感器的连接是否正常，确保传感器与数据采集设备之间的连接稳定。
如果连接正常，可以尝试重新启动数据采集设备或检查设备设置是否正确。
2. 数据传输故障：如果监控系统无法将采集到的数据传输至数据处理设备，可以先检查网络连接是否正常，确保数据传输设备与数据处理设备之间的网络通畅。
如果网络连接正常，可以尝试重新启动数据传输设备或检查设备设置是否正确。
3. 数据处理错误：当监控系统展示的数据异常或错误时，可以先检查数据处理设备的设置和算法是否正确，确保数据处理设备能够准确地对采集到的数据进行处理和分析。
如果设置和算法正确，可以尝试重新启动数据处理设备或升级软件版本。
四、维护流程和注意事项1. 定期检查硬件设备：定期检查监控系统的硬件设备，包括传感器、数据采集设备、数据传输设备和数据处理设备等，确保设备的正常运行和连接稳定。
2. 定期更新软件版本：定期更新监控系统的软件版本，以获取最新的功能和修复已知的问题，同时提升系统的性能和安全性。
3. 数据备份和恢复：定期备份监控系统的数据，并建立完善的数据恢复机制，以防止数据丢失和系统故障时能够及时恢复。
中级监控方向知识点总结
中级监控方向知识点总结一、监控系统基础知识1. 监控系统的定义和作用监控系统是一种可以监测、测量和控制某些过程或系统的工具或设备。
其作用是实时地跟踪和监测各种关键参数，以保证系统的安全、稳定和高效运行。
2. 监控系统的组成部分监控系统通常包括传感器、数据采集设备、数据传输设备、控制器、显示器、报警设备等多个组成部分，通过这些部件协作完成信息的采集、传输、处理和展示。
3. 监控系统的基本原理监控系统的基本原理是通过传感器采集数据，然后通过数据采集设备传输数据，再由控制器对数据进行处理并进行相应的控制和调整，最终在显示器上展示监控信息，并在必要时通过报警设备发出警报。
4. 监控系统的分类根据监控对象的不同，监控系统可以分为工业自动化监控系统、环境监控系统、安防监控系统、网络监控系统等多种类型。
二、传感器技术1. 传感器的工作原理传感器是用来感知某种物理量并将其转换为可读取的信号的装置。
其工作原理多种多样，常见的有电阻型传感器、电容型传感器、压力型传感器、光学型传感器等。
2. 传感器的分类传感器可以根据用途、感知的物理量、工作原理等方面进行不同类型的分类。
根据用途可分为温度传感器、压力传感器、光学传感器、流量传感器等；根据感知的物理量可分为力传感器、位移传感器、速度传感器、加速度传感器等。
3. 传感器的特点和应用传感器具有高灵敏度、高分辨率、快速响应、稳定性好等特点，广泛应用于工业生产过程监控、环境监测、安防控制、医疗设备等领域。
三、数据采集与处理技术1. 数据采集技术数据采集是指通过各种方式将实时的物理量、环境参数等信息转换成数字电信号或模拟电信号，并传输到控制系统中。
数据采集技术包括模数转换、信号调理、嵌入式系统等多种技术。
2. 数据处理技术数据处理是在数据采集后对数据进行清洗、处理、存储和分析的过程。
数据处理技术主要包括数字滤波、数据存储技术、大数据分析等。
3. 数据通信与传输技术数据通信是指在监控系统中进行数据传输的过程，包括局域网通信、无线通信、远程通信等技术。
监测监控系统的组成及工作原理 (课堂PPT)
.
10
• 通过上面对矿井监控系统的分析，可以看出， 矿井监控系统不同于一般工业监控系统。因此， 直接用一般工业监控的理论和技术解决矿井监 控的问题是行不通的。不是不符合电气防爆要 求，就是传输距离太近，或网络结构不适合用 于矿井监控系统，或不能进行总线供电，或节 点容量太小等等。因此，有必要研究适合矿井 监控系统的理论和技术。
.
12
（2）还可通过煤矿安全监控系统监控瓦斯抽放
系统、通风系统、煤炭自燃、瓦斯突出等。
（3）煤矿安全监控系统在应急救援和事故调查 中也发挥着重要作用，当煤矿井下发生瓦斯 （煤尘）爆炸等事故后，系统的监测记录是确 定事故时间、爆源、火源等重要依据之一。
.
13
七、 使用与维护要点
1）选用符合《AQ6201-2006煤矿安全监控系统通 用技术要求》等，取得矿用产品安全标志准用 证和防爆合格证的系统。 （2）按照《煤矿安全规程》和《AQ10292007煤矿安全监控系统及检测仪器使用管理规 范》设计、安装、使用、管理与维护系统。
.
11
六、 系统作用及使用
2. 作用
（1）当瓦斯超限或局部通风机停止运行或掘进巷道 停风时，煤矿安全监控系统自动切断相关区域的电源 并闭锁同时报警：①避免或减少由于电气设备失爆、 违章作业、电气设备故障电火花或危险温度引起瓦斯 爆炸；②避免或减少采、掘、运等设备运行产生的摩 擦碰撞火花及危险温度等引起瓦斯爆炸；③提醒领导、 生产调度等及时将人员撤至安全处。④提醒领导、生 产调度等及时处理事故隐患，防止瓦斯爆炸等事故发 生。
.
7
(2)传输距离远。一般工业监控对系统的传输距 离要求不高，仅为几千米，甚至几百米，而矿 井监控系统的传输距离至少要达到10千米。

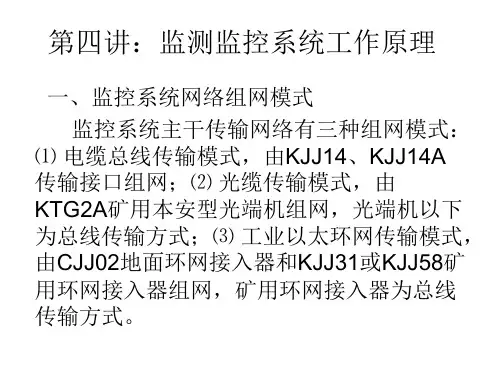

第四讲：监测监控系统工作原理
• 上下行信号传输的切换由单片机CPU控制。单片机根据监测主机发送 线上信号的有无判断信号的方向。当有信号时单片机认为信号是下行 的，则将485芯片置于发送态，反之则将485芯片置于接受态。 4 ） 其它
• 传输接口输出（往分站）有两路，分为地面和井下，从而可以避免地 面分站遭雷击时影响井下分站的传输。该两路输出的工作原理完全相 同，
在中文菜单提示下完成，并可方便地点击图形，即点即得所需信息，可随时显示监测 数据、图形、曲线和报警点及数值。 12 系统具有以下显示功能： ⑴ 具有列表显示功能： a.模拟量及相关显示内容包括地点、名称、单位、报警门限、断电门限、复电门限、 监测值、最大值、最小值、平均值、断电/复电命令、馈电状态、超限报警、馈电异常 报警、传感器工作状态等； b.开关量显示内容包括地点、名称、开/停时刻、状态、工作时间、开停次数、传感器 工作状态、报警及解除报警状态及时刻等； c.累计量显示内容包括地点、名称、单位、累计量值等。 ⑵ 能在同一时间坐标上同时显示模拟量曲线和开关状态图等。 ⑶ 具有模拟量实时曲线和历史曲线显示功能，能在同一坐标上用不同颜色显示最大值、 平均值、最小值等曲线。 ⑷ 具有开关量状态图及柱状图显示功能。 ⑸ 具有模拟动画显示功能，显示内容包括通风系统模拟图、相应设备开停状态、相应 模拟量数值等，还具有漫游、总图加局部放大、分页显示等功能。 ⑹ 具有系统设备布置图显示功能，显示内容包括传感器、分站、电源箱、断电控制器、 传输接口和电缆等设备的设备名称、相对位置和运行状态等。若系统庞大，一屏容纳 不了，可漫游、分页或总图加局部放大。
• 可采用短路块跳接的方式改变与门输入和输出的关系，从而可以改变 备用串行口的功能。
解析视频监控系统的构成及工作原理
随着改革开放的深入 ， 国民经济 的发展 ， 民众生活水平的提高 ， 视 接到报警中心 。当在非工作时间有 人从 ＾ 、 口进入时 ， 探头会 自动感应， 频监控系统已经成为保障人民群众生命财产的 良方之一。近年来高新 同时启动联动装置和设备， 对＾ 侵者进行警告， 并在报警监控中心的电 科技的进步 ， 尤其是信息时代的来临， 计算机 、 网络以及图像处理、 传输 脑主机上， 自 动切换成报警录像画面， 并且可以弹出电子地图显示出事 技术的飞速发展， 视频监控系统应用普及越来越广 ， 这对于预防和打击 位置， 电脑还可 以自动做报警记录， 提示值班人员及时处理 。保证管理 犯罪， 促进可持续发展具有重要意义。 人员能够 陕速有效地了解报警区域的情况，大大加强了防盗安保的力 般视频监控系统的组成主要包括： 视频采集系统 ， 云台镜头控制 度 。 系统 ， 信号传输系统 ， 视频处理系统， 防盗报警系统 ， 电源供电系统。 电源供电系统对于保证整个闭路监控报警系统的正常运转起到至 视频采集系统主要由各观测点的智能摄像机， 电动变焦镜头， 温湿 关重要的作用 ， 一旦电源受破坏就会导致整个系统处于瘫痪状态。 系统 度传感器组成。 摄像头将现场情况拍摄成为模拟视频电信号 ， 经同轴电 的供电可以采用集 中供电和分散供电两部分 ，用户可 以根据实际的需 缆传输给计算机。电动变焦镜头将拍摄场景拉近 、 推远 ， 并实现光圈 、 调 要进行选择，为了避免使用生活电突然出现的突然断电 ，还可 以使用 焦等光学调整。 温、 湿度传感器可探测环境内温度、 湿度 ， 从而保｛ 正 拍摄 Ｕ Ｐ Ｓ 不间断电源做为保障。 现场 良好的环境， 视频采集系统是完成模拟视频的拍摄功能 ， 主要实现 视频监控系统根据系统各部分功能的不同，按工作原理把整个视 对每个采集点的视频采集。 频监控系统划分为七层 ： 表现层 、 控制层、 处理层 、 传输层 、 执行层 、 支撑 云台镜头控制系统主要由云台， 防护罩和控制器组成。 用于完成在 层、 采集层。由于设备集成化越来越高， 对于部分系统而言， 某些设备可 监控中心遥控摄像机的，它可以通过远程视频信号调整观测位置角度 能会同时以多个层的身份存在于系统中。 的变动 ， 还可以对观测点的图像进行放大、 缩小处理。 云台、 防护罩给摄 表现层是指监视器、 电子屏 、 防盗报警设备都属于这一层。表现层 它展现了整个视频监控系统的品质。 控制层是 像机和镜头提供了适宜的工作环境 ，并可实现拍摄角度的水平和垂直 是我们最直观感受到的， 调整。控制器是云台、 镜头控制的核心设备 ， 通过它可实现计算机利用 整个安 防ｌ 盥控 系统的核心 ， 它是整个系统科技水平最明确的体现。 控制 接 口软件控制镜头、 云台。 层是将计算机作为监控系统的控制核心，它将复杂的模拟控制操作变 信号传输部分包括有线传输和无线传输 ， 并且传输方式和传输线 为简单韵 鼠标点击操作，它将 Ｉ ｎ ｔ ｅ ｍｅ ｔ 远程监控变为现实。 处理层是 材对信号影响较大， 有线传输由视频线， 电 源线， 控制线等组成。 无线传 将传输层送过来的音视频信号加以分配 、 放大、 分割处理 ， 有机的将表 输是利用手机内置的 ＭＯ Ｄ Ｅ Ｍ， 通过数据传输线 、 红外线等方式将手机 现层与控制层加以连接 。音视频分配器 、 音视频放大器、 视频分割器等 同笔记本电脑连接起来 。 或者用无线上网卡连电脑这种方式 ， 需要购买 设备都属于这一层。 传输层在小型视频监控系统中， 我们最常见的传 额外的一种 Ｐ Ｃ卡式设备 ，采用中国移动 Ｓ Ｉ Ｍ卡或者 中国联通的 Ｕ Ｔ Ｋ 输层设备是网线 、 视频线、 音频线 ， 对于中远程监控系统而言， 我们常使 卡， 上网时将其直接插在笔记本或者台式电脑 的 Ｐ Ｃ ＭＣ Ｉ Ａ槽或 Ｕ Ｓ Ｂ接 用的是射频线 、 微波， 对于远程监控而言 ， 我们通常使用 Ｉ ｎ ｔ ｅ ｒ ｎ ｅ ｔ 这一载 口， 实现无线上网。 也可以用无线局域网 ＷＬ Ａ Ｎ， 无线局域网 ＷＬ Ａ Ｎ是 体。执行层是我们控制指令的命令对象， 受控对象即为执行层设备。比 另一种方便的上网方式 ， 用户只需要使用内置了 ＷＬ Ａ Ｎ网卡的电脑或 如 ： 云台、 镜头 、 解码器等。支撑层是用于后端设备的支撑 ， 保护和支撑 者Ｐ Ｄ Ａ， 在 ＷＬ Ａ Ｎ覆盖的地方 ， 就可以上网传输。 传输部分要求在前端 采集层 、 执行层设备。它包括支架 、 防护罩等辅助设备。 采集层是整个 摄像机摄录的图像进行实时传输 ， 同时要求传输具有损耗小 ， 可靠的传 视频监控系统品质好坏的关键因素， 也是系统成本开销最大的地方。 它 输质量 ， 图像在录像控制中心能够清晰还原显示。 包括镜头 、 摄像机 、 报警传感器等。 视频处理系统安防监控系统的核心 ，是实现报警和录像记录进行 以匕 是对视频监控系统的构成和工作原理分析， 在实际应用中， 我 联动的关键部分。主要完成对视频信号的数字化处理 、图像信号的显 们会跟根用户的需求设计不同种类型的方案。 在当今社会 ， 人们越来越 示、 图像信号的存储 、 及 图像信号的远程传输。采用硬盘录像及远程传 重视视频监控在保护人民生命和财产方面的作用 ，视频监控系统已经 输系统实现对所有采集 的显示、 录像和回放 以及远程浏览。 它的核心 成长为人们 日 益重视的新兴学科。 在实际生产生活中， 它的应用普及越 单元是采集、 压缩单元。它的通道可靠性、 运算处理能力 、 录像检索的便 来越广 ， 科技含量越来越高， 市场潜力越来越巨大。我们有理由相信 ， 随 利性直接影响到整个系统的性能。 着高新科技的发展 ， 信息技术的不断更新， 频监控系统将迎来更大的发 防盗报警系统是利用移动红外探｝ 贝 ０ 器将重要通道控制起来 ，并连 展。
环境自动监测监控系统
系统监控
• 实时监控系统运行状态，如数据传输、设备运行等 • 发现异常时及时处理，保证系统正常运行
洁传感器和设备，保证其正常工作 • 对设备进行定期保养，提高设备使用寿命
软件更新与升级
• 更新软件平台，修复已知问题 • 升级软件功能，提高系统性能
系统故障诊断与处理
制定技术方案
• 选择合适的传感器、数据传输设备和中央处理单元 • 设计系统架构和数据处理方法
硬件设备选择与安装
硬件设备选择
• 根据技术方案选择合适的传感器、数据传输设备和中央处理单元 • 选择高性能、稳定的设备，保证系统正常运行
设备安装与调试
• 安装传感器、数据传输设备和中央处理单元 • 进行设备调试，确保数据传输准确无误
• 系统组成包括： • 传感器：负责实时监测环境参数 • 数据传输设备：负责将传感器数据传输至中央处理单元 • 中央处理单元：负责处理监测数据、分析结果并发出控制指令 • 显示与报警设备：负责显示监测数据及报警信息
环境自动监测监控系统的主要功能
实时监测环境参数 01
• 监测空气质量、水质、噪声等环境参数 • 实时更新监测数据，提供最新环境信息
软件平台搭建与配置
软件平台搭建
• 选择合适的软件开发平台，如Java、Python等 • 设计软件界面和功能，实现数据展示、处理和报警
软件配置
• 配置传感器参数、数据传输通道等 • 设置自动控制条件和报警阈值
04 环境自动监测监控系统的运行与维护
系统运行管理
系统启动与停止
• 启动系统，开始自动监测和控制 • 停止系统，关闭所有功能
数据分析与处理 02
• 对监测数据进行自动分析和处理 • 生成各种报告和图表，方便用户查看
监控系统的工作原理
监控系统的工作原理
监控系统是一种用于对特定区域或设备进行实时监测和录像的系统。
它主要由摄像头、视频信号传输系统、监控中心和存储设备等组成。
其工作原理如下：
1. 摄像头采集视频信号：摄像头通过感光器件将图像转化为电信号，并经过处理形成视频信号。
摄像头通常安装在需要监控的区域或设备附近。
2. 视频信号传输：视频信号通过网络或传输线路传输到监控中心。
传输方式可以采用有线或无线方式，以保证视频信号的稳定传输。
3. 视频信号处理与存储：监控中心接收到视频信号后，进行视频信号处理、编码、压缩等操作，将其转化为数字信号并存储起来。
存储设备可以是硬盘、服务器等，可以长时间保存大量的视频数据。
4. 实时监测和录像：监控中心通过显示屏实时显示摄像头所监测到的视频画面。
同时，系统还可以将视频信号进行录制，以便后续检查和回放。
5. 报警与追踪：监控系统可以设置各种报警规则，比如移动侦测、入侵检测等。
当监测到异常情况时，系统可以通过报警器、手机等方式提醒相关人员，并及时采取应对措施。
总结来说，监控系统通过摄像头采集视频信号，经过传输、处
理和存储，实现对特定区域或设备的实时监测和录像。
这样可以帮助用户及时获取所需的监控信息，提高安全性和管理效率。
《安全监测监控系统》课件
1 2
数据存储与备份
安全监测监控系统采集的数据需要进行定期备份 ，防止数据丢失，同时需要采取加密措施，确保 数据的安全性。
访问控制与权限管理
安全监测监控系统需要对不同用户设定不同的访 问权限，防止未经授权的用户访问系统数据。
3
数据匿名化与去标识化
为了保护个人隐私，需要对安全监测监控系统中 的数据进行匿名化与去标识化处理，确保个人信 息不被泄露。
业的生产效率和管理水平。
化工企业安全监测监控系统案例
要点一
总结词
要点二
详细描述
技术成熟、稳定可靠
该系统采用的技术和设备经过了长时间的应用和验证，具 有成熟可靠的特点。同时，系统在设计和施工过程中严格 按照相关标准和规范进行，保证了系统的稳定性和可靠性 。此外，该系统还具有较强的可扩展性和可维护性，方便 企业根据自身需要进行升级和维护。
01
02
03
04
硬件集成
将各模块的硬件设备集成到系 统中，完成物理连接。
软件集成
将各模块的软件集成到系统中 ，实现数据交互和功能协同。
系统调试
对集成后的系统进行测试、调 试，确保系统正常运行。
优化调整
根据调试结果，对系统进行优 化调整，提高系统性能和稳定
性。
系统运行与维护
系统运行管理
制定系统运行管理制度，确保 系统稳定、安全运行。
06
安全监测监控系统应用前景与价 值
提升企业安全生产水平
实时监测
安全监测监控系统能够实时监测 企业生产过程中的各种安全隐患 ，及时发现并预警，有效降低事 故发生的概率。
数据分析
系统通过对监测数据的分析，能 够发现生产过程中的规律和异常 ，为企业制定针对性的安全措施 提供科学依据。
视频监控系统组成和工作原理
对于视频监控系统,根据系统各部分功能的不同,我们将整个视
屏监控系统分为七层、表现层、控制层、处理层、传输层、执行层、 支撑层、采集层.当然,由于设备集成化越来越高,对于部分系统而言, 某些设备可能同时以多个身份存在于系统中.
常见的地方有：小区、地下停车场、网 吧、商城等、、、、、、
表现层：表现层是我们最直观感受到的, 它展现了整个视频监系统的品质.如监控电
视频监控系统组成和工作原理
概述
一.表现层
ห้องสมุดไป่ตู้
二.控制层
三.处理层
→
四.传输层
五执行层
六采集层
概述：随着社会的发展,如何利用电子技术解决日常工作和生活
的需要,视频监控系统是一门被人们日益重视的新兴专业,就目前发 展看,应用普及视频摄像头用途运用就会越来越广泛,大家认识最早 认识的指示牌、公司、公交车、小区、办公楼、工厂等......都是对 那些有不良企图的人们起到一定的威慑作用,科技含量越来越高,越 来越智能人性化.几乎所有高新科技都可能促进发展,尤其是信息时 代的来临,更为专业发展提供契机.
