钣金产品表面处理方法
钣金件表面处理主要工艺方法介绍
表面处理工艺表面处理技术介绍一、什么叫做表面处理表面处理：以最经济和最有效的方法改变产品表面及近表面区的形态、化学成分和组织结构，有效地改善和提高产品的装饰性能、耐腐蚀性能和耐磨性能，延长产品的使用寿命。
常见的表面处理：电镀，化学镀，转化膜技术，物理气相沉积，化学气相沉积，热喷涂，热浸镀，喷砂，化学转化，阳极氧化，涂装等；表面处理技术还能赋予材料表面各种光、电、磁、热、声、化学以及功能转换等特性。
1．各种光的表面技术：镜子；防反光；2．各种电的表面技术：绝缘的镀银，金，铜；导电的用塑料保护3．各种磁的表面技术：隐身技术（重点）4．热的表面技术：红外，吸收红外，防热；5．声的表面技术：防声纳6．化学：钢材镀锌表面处理的种类表面处理根据产品的使用要求可以分为：防护型表面处理，如电镀、氧化（化学氧化、电化学氧化）、装饰型表面处理（如涂装、、功能型表面处理，总的来说，没有明显的划分界限，其主要目的是延长产品的使用寿命，最大程度的节省和利用资源。
二、钣金加工中为什么要进行表面处理？1．钣金加工所用的材料多为冷轧板、热轧板、电解板、白口铁、不锈钢、铝合金板及型材、铜材等，这些材料暴露在大气中，与空气中的水分和氧充分接触后，会发生电化学反应，从而造成材料表面腐蚀，同时物理及化学性质不同的材料间相互接触也会由于彼此间的电位差而形成原电池，从而造成接触腐蚀。
为避免钣金加工中材料在各加工工序间及成品在存放及使用中发生腐蚀，生产中通过对材料进行表面处理方式来控制腐蚀的产生或延缓腐蚀的产生，从而减少由于腐蚀的产生而造成产品返修或报废，尽可能地节约资源及生产成本。
2．各种材料经过钣金加工转化为商品时，为了满足顾客的需求及商品给予人视觉上的美感，就对产品外观作各种表面处理，如电镀、氧化着三、在钣金加工业中铝合金材料通常需进行哪些表面处理？在钣金加工业中，铝合金材料通常需进行以下表面处理：无色化学氧化、黑色化学氧化、金黄色化学氧化、拉丝无色化学氧化、喷砂无色化学氧化、光亮无色化学氧化、喷砂光亮阳极氧化、化学氧化着色、化学氧化后涂装（喷漆、喷粉），其中氧化层有导电与绝缘两种；硬质、耐磨等；前处理四、磷化工艺A、磷化工艺流程：预脱脂----脱脂----流动水洗----流动水洗----表调----磷化----流动水洗----流动水洗----纯水洗----烘干B、前处理生产线喷淋线、浸泡线装生产前为何要进行磷化处理？1、磷化是通过化学的方法使铁基材或锌基材与磷酸盐发生反应而生成一层致密的化学转化膜的过程。
注塑件、钣金件表面处理方法

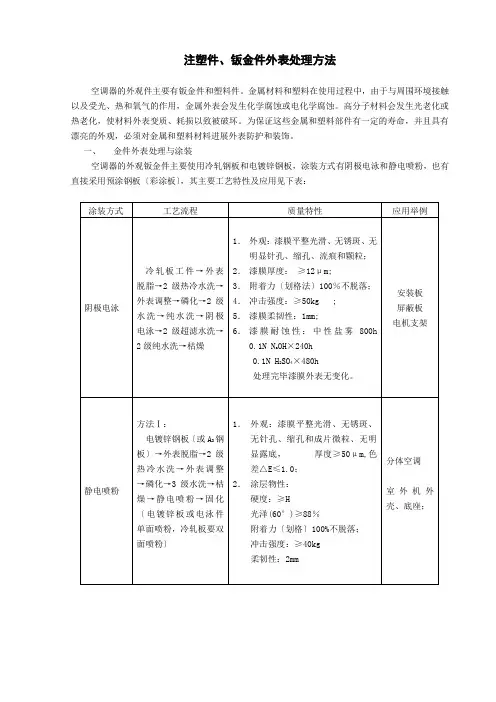

注塑件、钣金件外表处理方法空调器的外观件主要有钣金件和塑料件。
金属材料和塑料在使用过程中，由于与周围环境接触以及受光、热和氧气的作用，金属外表会发生化学腐蚀或电化学腐蚀。
高分子材料会发生光老化或热老化，使材料外表变质、耗损以致被破坏。
为保证这些金属和塑料部件有一定的寿命，并且具有漂亮的外观，必须对金属和塑料材料进展外表防护和装饰。
一、金件外表处理与涂装空调器的外观钣金件主要使用冷轧钢板和电镀锌钢板，涂装方式有阴极电泳和静电喷粉，也有直接采用预涂钢板〔彩涂板〕，其主要工艺特性及应用见下表：二、料外表装潢及应用空调器使用的塑料外观件比较多，采用的外表处理及修饰装潢的方法有多种，我公司目前使用三、其它外观装饰件的应用1贴膜：采用一些透明的塑料片材，用丝印印刷所需的图案、用热压定型所需的形状，冲裁所需的外形，背部加贴双面的不干胶，粘贴在显示座上，粘贴后外表有明显交接的痕迹。
材料多采用PVC、PC、PET，要求粘贴的位平整、粘贴胶最窄超过8mm，允许有一定的圆弧面，细微的球面〔个人不建议采用，如必须那么建议采用模内覆膜〕，贴膜要求粘贴强度要好、耐温、防潮、防老化。
2模内覆膜：此工艺是将印刷好、定型好、冲裁好的塑料膜片放到要进展注塑成型加工的显示座上一起成型，成型后膜片与显示座熔接一起，外表看不到有交接的痕迹，可以将外观制作得比较漂亮，也可以成型一些比较复杂的外表。
3魔术镜：如今家电上采用较多的构造，是一种采用透明的塑料板材，如PMMA板、PC板的反面上进展真空溅镀金属膜，形成镜子的效果，由于金属膜比较薄，光线可以通过，一般情况看不到背部的物景，只有镜子的效果，所以在空调控制器上安装一块魔术镜，控制器不显示时，在面板上那么只看到是一块镜子，当控制器显示时，显示的内容那么明晰可见，却以看不到其它多余的东西。
D、外观的外表处理对材料应用、本钱控制影响较大。
4铝材的装饰应用：一般有板材、型材、冲压、压铸的方式，对外观零件，不管是用任何方式，通常都是需要再做外表氧化处理的，在外表氧化上可以是无色阳极氧化膜，也可以选用着色阳极氧化膜，做出更多的外观色彩来。
钣金表面处理工艺
钣金表面处理工艺1、粉末喷涂粉末喷涂：是用喷粉设备（静电喷塑机）把粉末涂料喷涂到工件的表面，在静电作用下，粉末会均匀的吸附于工件表面，形成粉状的涂层；粉状涂层经过高温烘烤流平固化，变成效果各异（粉末·涂料的不同种类效果）的终涂层。
工艺流程：上件→静电除尘→喷涂→低温流平→烘烤技术特点：优点：1、颜色丰富，高光、哑光可选；2、成本较低，适用于建筑家具产品和散热片的外壳等；3、利用率高，100%利用，环保；4、遮蔽缺陷能力强；5、可仿制木纹效果。
2、金属拉丝拉丝：是通过研磨产品在工件表面形成线纹，起到装饰效果的一种表面处理手段。
根据拉丝后纹路的不同可分为：直纹拉丝、乱纹拉丝、波纹、旋纹。
技术特点：拉丝处理可使金属表面获得非镜面般金属光泽，同时拉丝处理也可以消除金属表面细微的瑕疵。
3、喷砂喷砂:是采用压缩空气为动力，以形成高速喷射束将喷料高速喷射到需处理工件表面，使工件表面的外表面的外表或形状发生变化，获得一定的清洁度和不同的粗糙度的一种工艺。
技术特点:1、实现不同的反光或亚光。
2、能清理工件表面的微小毛刺，并使工件表面更加平整，消除了毛刺的危害，提高了工件的档次。
3、清楚前处理时遗留的残污，提高工件的光洁度，能使工件露出均匀一致的金属本色，使工件外表更美观，好看。
4、抛光抛光：利用柔性抛光工具和磨料颗粒或其他抛光介质对工件表面进行的修饰加工。
针对不同的抛光过程:粗抛(基础抛光过程)，中抛(精加工过程)和精抛(上光过程)，选用合适的抛光轮可以达到好的抛光效果，同时提高抛光效率。
工艺流程：技术特点：提高工件的尺寸精度或几何形状精度，得到光滑表面或镜面光泽，同时也可消除光泽。
5、蚀刻蚀刻：通常所指蚀刻也称光化学蚀刻，指通过曝光制版、显影后，将要蚀刻区域的保护膜去除，在蚀刻时接触化学溶液，达到溶解腐蚀的作用，形成凹凸或者镂空成型的效果。
工艺流程：工程根据图形开出备料尺寸-材料准备-材料清洗-烘干→贴膜或涂布→烘干→曝光→显影→烘干-蚀刻→脱膜→OK网印法：开料→清洗板材(不锈钢其它金属材料)→丝网印→蚀刻→脱膜→OK技术特点:优点：1、可进行金属表面细微加工；2、赋予金属表面特殊的效果；缺点：蚀刻时采用的腐蚀液体（酸、碱等）大多对环境具有危害。
钣金件表面处理主要工艺方法介绍
表面处理工艺表面处理技术介绍一、什么叫做表面处理表面处理：以最经济和最有效的方法改变产品表面及近表面区的形态、化学成分和组织结构，有效地改善和提高产品的装饰性能、耐腐蚀性能和耐磨性能，延长产品的使用寿命。
常见的表面处理：电镀，化学镀，转化膜技术，物理气相沉积，化学气相沉积，热喷涂，热浸镀，喷砂，化学转化，阳极氧化，涂装等；表面处理技术还能赋予材料表面各种光、电、磁、热、声、化学以及功能转换等特性。
1．各种光的表面技术：镜子；防反光；2．各种电的表面技术：绝缘的镀银，金，铜；导电的用塑料保护3．各种磁的表面技术：隐身技术（重点）4．热的表面技术：红外，吸收红外，防热；5．声的表面技术：防声纳6．化学：钢材镀锌表面处理的种类表面处理根据产品的使用要求可以分为：防护型表面处理，如电镀、氧化（化学氧化、电化学氧化）、装饰型表面处理（如涂装、、功能型表面处理，总的来说，没有明显的划分界限，其主要目的是延长产品的使用寿命，最大程度的节省和利用资源。
二、钣金加工中为什么要进行表面处理？1．钣金加工所用的材料多为冷轧板、热轧板、电解板、白口铁、不锈钢、铝合金板及型材、铜材等，这些材料暴露在大气中，与空气中的水分和氧充分接触后，会发生电化学反应，从而造成材料表面腐蚀，同时物理及化学性质不同的材料间相互接触也会由于彼此间的电位差而形成原电池，从而造成接触腐蚀。
为避免钣金加工中材料在各加工工序间及成品在存放及使用中发生腐蚀，生产中通过对材料进行表面处理方式来控制腐蚀的产生或延缓腐蚀的产生，从而减少由于腐蚀的产生而造成产品返修或报废，尽可能地节约资源及生产成本。
2．各种材料经过钣金加工转化为商品时，为了满足顾客的需求及商品给予人视觉上的美感，就对产品外观作各种表面处理，如电镀、氧化着三、在钣金加工业中铝合金材料通常需进行哪些表面处理？在钣金加工业中，铝合金材料通常需进行以下表面处理：无色化学氧化、黑色化学氧化、金黄色化学氧化、拉丝无色化学氧化、喷砂无色化学氧化、光亮无色化学氧化、喷砂光亮阳极氧化、化学氧化着色、化学氧化后涂装（喷漆、喷粉），其中氧化层有导电与绝缘两种；硬质、耐磨等；前处理四、磷化工艺A、磷化工艺流程：预脱脂----脱脂----流动水洗----流动水洗----表调----磷化----流动水洗----流动水洗----纯水洗----烘干B、前处理生产线喷淋线、浸泡线装生产前为何要进行磷化处理？1、磷化是通过化学的方法使铁基材或锌基材与磷酸盐发生反应而生成一层致密的化学转化膜的过程。
钣金表面处理和丝印
钣金表面处理和丝印1.1几种常见的表面处理1.电镀电镀锌工艺流程：电镀光亮镍工艺流程：电镀常见的缺陷形式：起泡、花斑、挂印、黑点、晶粒粗大、露白、手印、水印、焊缝夹溶腐蚀等。
2.皮膜磷化皮膜工艺流程：铬化皮膜工艺流程：皮膜常见的缺陷形式：露白、针孔、麻点、花斑、水印、残液留痕、深划伤、变形、哑淡等。
1.2表面处理注意事项1.所有电化学处理都应在零件状态下进行，因为处理过程中的化学溶液会被截留在组合件的缝隙之中而引起腐蚀；2.点焊的零件可进行化学处理，但不能进行电化学处理（包括电镀、阳极化）；3.铝合金铸件不能进行硫酸阳极氧化处理；4.细而长的管形（其长度大于2倍直径）零件一般不宜进行电化学处理，因为其内表面将没有膜层；（特殊情况下可采取特别措施来满足要求）5.有较深凹槽或细孔（一般指深度大于2倍直径或开口宽度，但优良的工艺可不受此限）的零件电镀后，其内表面将不能完全覆盖镀层；6.钢铁件喷涂前好先进行磷化处理，以增加涂层的附着力；7.镀亮镍的钢件为提高其耐蚀性，可先镀铜或镀暗镍打底；8.锌基合金一般采用电镀层作防护装饰，为提高其镀层的结合力，一般需先预镀铜或镍；9.因多数有机气体对锌有腐蚀作用，故在设计中应谨慎选用镀锌层与有机材料接触或组装在同一密闭体内；10.对有铆接要求的电镀（氧化）件，其加工工序必须是先电镀（或氧化）、然后再铆接。
1.3丝印为保证产品整体形象的统一，产品的丝印设计需按以下原则进行：1.系列产品的丝印形式必须保持一致；2.同一产品的不同模块的丝印形式必须保持一致；3.丝印内容（文字或标记）的排列，根据功能和具体结构形式，结合平面设计的美学法则进行组织，在视觉上达到美观，整齐一致；4.丝印内容的定位一般以零件外边缘作为基准，为了丝印时更换基准的方便，丝印图好将外形尺寸标上；5.用于指示某一器件功能的丝印内容可位于该器件的上、下、左或右适当位置，位于器件上或下时丝印内容以中心定位，位于器件左边时丝印内容以右边定位，位于器件右边时丝印内容以左边定位。
钣金件表面处理主要工艺方法介绍
表面处理工艺表面处理技术介绍一、什么叫做表面处理表面处理：以最经济和最有效的方法改变产品表面及近表面区的形态、化学成分和组织结构，有效地改善和提高产品的装饰性能、耐腐蚀性能和耐磨性能，延长产品的使用寿命。
常见的表面处理：电镀，化学镀，转化膜技术，物理气相沉积，化学气相沉积，热喷涂，热浸镀，喷砂，化学转化，阳极氧化，涂装等；表面处理技术还能赋予材料表面各种光、电、磁、热、声、化学以及功能转换等特性。
1．各种光的表面技术：镜子；防反光；2．各种电的表面技术：绝缘的镀银，金，铜；导电的用塑料保护3．各种磁的表面技术：隐身技术（重点）4．热的表面技术：红外，吸收红外，防热；5．声的表面技术：防声纳6．化学：钢材镀锌表面处理的种类表面处理根据产品的使用要求可以分为：防护型表面处理，如电镀、氧化（化学氧化、电化学氧化）、装饰型表面处理（如涂装、、功能型表面处理，总的来说，没有明显的划分界限，其主要目的是延长产品的使用寿命，最大程度的节省和利用资源。
二、钣金加工中为什么要进行表面处理？1．钣金加工所用的材料多为冷轧板、热轧板、电解板、白口铁、不锈钢、铝合金板及型材、铜材等，这些材料暴露在大气中，与空气中的水分和氧充分接触后，会发生电化学反应，从而造成材料表面腐蚀，同时物理及化学性质不同的材料间相互接触也会由于彼此间的电位差而形成原电池，从而造成接触腐蚀。
为避免钣金加工中材料在各加工工序间及成品在存放及使用中发生腐蚀，生产中通过对材料进行表面处理方式来控制腐蚀的产生或延缓腐蚀的产生，从而减少由于腐蚀的产生而造成产品返修或报废，尽可能地节约资源及生产成本。
2．各种材料经过钣金加工转化为商品时，为了满足顾客的需求及商品给予人视觉上的美感，就对产品外观作各种表面处理，如电镀、氧化着三、在钣金加工业中铝合金材料通常需进行哪些表面处理？在钣金加工业中，铝合金材料通常需进行以下表面处理：无色化学氧化、黑色化学氧化、金黄色化学氧化、拉丝无色化学氧化、喷砂无色化学氧化、光亮无色化学氧化、喷砂光亮阳极氧化、化学氧化着色、化学氧化后涂装（喷漆、喷粉），其中氧化层有导电与绝缘两种；硬质、耐磨等；前处理四、磷化工艺A、磷化工艺流程：预脱脂----脱脂----流动水洗----流动水洗----表调----磷化----流动水洗----流动水洗----纯水洗----烘干B、前处理生产线喷淋线、浸泡线装生产前为何要进行磷化处理？1、磷化是通过化学的方法使铁基材或锌基材与磷酸盐发生反应而生成一层致密的化学转化膜的过程。
钣金加工中的表面处理应该注意什么
钣金加工就是对金属板材实施加工的技术，它既包括传统的切割下料、冲裁加工、弯压成形等方法及工艺参数，又包括各种冷冲压模具结构及工艺参数、各种设备工作原理及操纵方法，还包括一些新冲压技术及新工艺。
越来越多的钣金加工企业认识到，适当的表面处理可以对产品表面起到很好的装饰和防护作用，提高产品的“颜值”，进而提高市场竞争力。
钣金加工中常用的表面处理方式:钣金加工中最常用的表面处理方式有电镀、喷涂两种。
电镀分为镀锌、镀镍、镀铬等，主要目的是利用电解原理，在钣金工件表面形成一层金属或合金防护层，起到保护和装饰的作用。
喷涂分为喷漆和喷粉两种，是将料件经过前处理以后，用喷枪气体把涂料分散成均匀而微细的雾滴，并喷到钣金工件表面上，使涂料在工件表面形成涂层，再加热烘干。
喷涂能够对工件起到防护的作用。
除了以上两种方式外，还有一些其他的表面处理方式，如阳极氧化、铬酸盐、拉丝、喷砂和氧化等，在这里就不做具体的介绍了。
钣金工件表面处理的注意事项:首先要注意的是工件的状态，所有的电化学处理都必须在工件的散件状体下进行，组合件觉得不能进行电化学处理。
因为在处理过程中，溶液会被截留在组合件的缝隙中而对工件造成腐蚀。
其次要注意加工顺序问题，比如经过点焊的零件可以进行化学处理，但是千万不能进行电化学处理，包括电镀、阳极氧化在内的电化学处理都会对点焊质量造成影响。
对于一些有铆接要求的电镀或氧化件，其加工工序必须遵循先电镀或氧化，然后再进行铆接。
第三要注意表面处理前的预处理，比如钢件在进行喷涂以前，有必要先经过磷化处理，这样可以增加涂层的附着力。
镀亮镍的钢件，为了提高其耐腐蚀性，可以先镀一层铜或暗镍打底。
锌基合金也存在这个问题，在电镀之前同样需要预先镀一层铜或暗镍打底，这样可以提高电镀层的结合力。
第四要注意工件材料与处理方法不能发生冲突，铝合金铸件就绝不允许进行硫酸阳极氧化处理。
第五，应该根据零件的形状判断其是否适合电化学加工，比如长度大于两倍直径的细长管就不宜进行电化学处理，因为其内表面无法形成高质量的膜层；而具备较深凹槽或者是深度大于两倍直径细孔的零件，在电镀之后，内表面也没法被镀层完全覆盖到。
钣金常用表面处理技术介绍
4.2.1.2化学镀镍的沉积机理
以次磷酸盐镀液为例﹐首先是次磷酸根在固体催化表面上氧化脱氢﹐并生成亚磷酸根﹐反应为﹕
H2PO2-+H2O→H++H3PO2-+2H
吸附于催化表面上的活泼氢原子使镍离子还原成金属镍﹐而本身则氧化为氢离子﹐
Ni2++2H→Ni+2H+
同时溶液中的部分次磷酸根也被吸附在催化表面上的活泼氢原子还原成单质磷﹐
5.3防锈油应具备的性能
(1)防锈性能良好
(2)无腐蚀性﹐与其所接触的金属或非金属部件不其作用。
(3)对人体无害﹑无特殊臭味或其它刺激性气味
(4)具有很好的化定性﹐在长期储存中不变质﹑不氧化﹑效果恒定。能有效防止有害气体和水扩散到金属表面﹐同时对手汗有一定的置换性
(5)涂层不因温度变化而流失或龟裂﹔涂层应有一定的强度﹔涂层要薄﹐且除膜性好﹐并能适应多种包装材料的包装。
在大气条件下很稳定﹐在有机油类﹐苯﹐甲苯及各种气体燃料中有很好的耐蚀性。但磷酸盐皮膜不耐酸﹐碱﹐氨﹐海水及水蒸气等。磷酸盐膜经过封闭处理后能大大提高其耐蚀性。
磷酸盐皮膜的耐蚀性高于发蓝膜。
(2)吸附性
磷酸盐膜具有多孔构﹐有很好的吸附性﹐因此常用作油漆的底层和吸附润滑油后作为减摩层和润滑层。
(3)电绝缘性
表面调整﹕由于脱脂溶液中的硅酸盐使膜结晶粗糙﹐膜重增加﹐不适合涂装﹔同时强碱溶液如NaOH也使锌盐磷化膜粗糙变厚﹐并且降低磷化膜的耐蚀性和柔韧性。活化晶核由于生成氢氧化物或氧化物的薄膜而减少﹐因此用弱碱性的磷酸钛盐溶液或稀草酸溶液对钢铁表面进行处理﹐可使大多数的晶核重新活化和复原﹐细化晶粒﹐增加晶粒数。
4.化学镀
4.1化学镀的特性
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钣金产品表面处理方法
SPCC一般用钢板，表面需电镀或涂装处理
SECC镀锌钢板，表面已做烙酸盐处理及防指纹处理
SUS301弹性不锈钢
SUS304不锈钢
镀锌钢板表面的化学组成------基材（钢铁），镀锌层或镀镍锌合金层，烙酸盐层和有机化学薄膜层。
有机化学薄膜层能表面抗指纹和白锈，抗腐蚀及有较佳的烤漆性。
SECC的镀锌方法
热浸镀锌法：
连续镀锌法，成卷的钢板连续浸在溶解有锌的镀槽中；
板片镀锌法，剪切好的钢板浸在镀槽中，镀好后会有锌花。
电镀法:电化学电镀，镀槽中有硫酸锌溶液，以锌为阳极，原材质钢板为阴极。
1-1产品种类介绍
1.品名介绍
材料规格后处理镀层厚度
S A B C＊D＊E
S for Steel
A:
EG（Electro Galvanized Steel）电气镀锌钢板---电镀锌
一般通称JIS
镀纯锌EG SECC（1）
铅和镍合金合金EG SECC（2）
GI(Galvanized Steel)溶融镀锌钢板------热浸镀锌
非合金化GI，LG SGCC（3）
铅和镍合金GA，ALLOY SGCC（4）
裸露处耐蚀性2>3>4>1
熔接性2>4>1>3
涂漆性4>2>1>3
加工性1>2>3>4
B:所使用的底材
C(Cold rolled):冷轧
H(Hot rolled):热轧
C：底材的种类
C：一般用
D：抽模用
E：深抽用
H：一般硬质用
D：后处理
M：无处理
C：普通烙酸处理---耐蚀性良好，颜色白色化
D：厚烙酸处理---耐蚀性更好，颜色黄色化
P：磷酸处理---涂装性良好
U：有机耐指纹树脂处理(普通烙酸处理)------耐蚀性良好，颜色白色化，耐指纹性很好A：有机耐指纹树脂处理(厚烙酸处理)---颜色黄色化，耐蚀性更好
FX：无机耐指纹树脂处理---导电性
FS：润滑性树脂处理---免用冲床油
E：镀层厚
1-2物理特性
膜厚---含镀锌层，烙酸盐层及有机化学薄膜层，最小之膜厚需0.00356mm以上。
测试方法有磁性测试(ASTM B499)，电量分析(ASTM B504)，显微镜观察（ASTM B487）。
表面抗电阻---一般应该小于0.1欧姆/平方公分。
1-3
盐雾试验----试片尺寸100mmX150mmX1.2mm，试片需冲整捆或整叠铁材中取下，必须在镀烙酸盐后24小时，但不可超过72小时才可以用于测试，使用5%的盐水，用含盐的水汽充满箱子，试片垂直倒挂在箱子中48小时。
测试后试片的镀锌层不可全部流失，也不能看到底材或底材生锈，但是离切断层面6mm范围有生锈情况可以忽略。
1-4镀锌钢板的一般问题点
1.白锈---因结露或被水沾湿致迅速发生氢氧化锌为主要成分的白色粉末状的锈。
(会导致产品质量劣化)
2.红锈---因结露或被水沾湿致迅速发生氢氧化铁为主要成分的红茶色粉末状的锈。
3.烙酸不均匀---黄茶色的小岛形状或线形状的花纹，但耐蚀性没有问题。
4.替代腐蚀保护---在锌面割伤而，露出钢板基体表面的情况下，我们也不必担心镀锌钢板切边生锈问题。
1-5镀锌钢板之烤漆处理
1.前处理
由于锌是一种高活性金属，在烤漆前需要适当的化学转化处理如磷酸盐处理。
磷酸盐处理剂有两种，一种是处理铁的，一种是处理锌的。
2.脱脂
采用弱碱，有机溶剂及中性乳液或洗涤剂，避免用酸或强碱脱脂剂。
可用水膜试验（Water lreakage test）来确认，观察试验后的水是否受到污染，以及试品表面的水膜是否均匀。
3.烤漆
电镀锌钢片对漆的选择性比冷轧钢片为严。
使用水性底漆（Water promer）可以确保有较强的油漆附着性。
钣金件常用材料
一.材料特性對照表:編號
中文名稱硬度化學成份SECC
鍍鋅板、電解板46HR 左右C 、MN 、P 、S 、SI 、CU 、NI 、CR 、MO 等SPCC 冷軋板、單光片
34HR 左右C 、MN 、P 、S 、SI 、CU 、NI 、CR 、MO 等
無花
鋅
SGCC 熱性鋅板
有花鋅
60HR 左右C 、MN 、P 、S 、SI 、CU 、NI 、CR 、MO 等SPTE
馬口鐵57HR 左右T.SN 、C 、SI 、MN 、P 、S 、HR30T 等SUS 不銹鋼335HV 左右C 、SI 、MN 、P 、S 、NI 、CR 等二、扳金件的圖片
SGCC 有花鋅SGCC 無花鋅
SECC 鍍鋅板SPCC 冷軋板
SECC ：需作防銹處理(切斷面易生銹)、防銹處理目前最多保証三個月不生銹。
SPCC ：需作防銹處理(所有與空氣接觸面皆會生銹、一般作鍍鎳處理)。
