九年级物理全册 17.2 欧姆定律练习题
欧姆定律一、单项选择题（每小题3分，共36分）1．关于电压，下列说法正确的是（ ）A ．有电源就一定有电压且有电流B ．电压就是电的压力C ．电压是形成电流的条件之一D ．有电压就一定能形成电流2．根据欧姆定律可导出公式R ＝U/I ，可测定导体的电阻，下列说法中正确的是（ ）A ．导体的电阻与导体两端电压成正比；B ．导体的电阻与导体中的电流成反比；C ．导体的电阻与导体两端的电压成正比，又与导体中的电流成反比；D ．导体的电阻与本身的材料和属性有关，与电压、电流无关。
3. 如图1，A 、B 、C 、D 中所示为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［ ］4．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［ ］A ．电流强度较大B ．电流强度较小C ．电压较大D ．电压较小5．今有三个电阻，它们的电阻值分别是a 欧、b 欧、c 欧，其中a>b>c ，当把它们并联相接，总电阻为R ，它们的大小关系，下列哪个判断是正确的［ ］A ．c<R<bB ．b<R<aC ．R 可能等于bD ．R<c6．导体两端的电压是4伏特，通过的电流强度是0.8安培，如果使导体两端的电压增加到6伏特，那么导体的电阻和电流强度分别是［ ］A ．5欧姆，1.2安培B ．5欧姆，2安培C ．7.5欧姆，0.8安培D ．12.5欧姆，0.8安培7．图47所示的电路接通时，滑动变阻器的滑动触头由a 滑到b 的过程中［ ］A ．安培表和伏特表的示数都变小B ．安培表和伏特表的示数都变大C ．安培表的示数变大，伏特表的示数变小D ．安培表的示数变小，伏特表的示数变大8．如图53所示，R1=R2时，电源电压不变，当电键由闭合变为断开时，安培表示数 ［ ］A ． 不变 B. 变为原来2倍C. 变为原来的1/2D. 无法判断9．图58所示电路中，电源电压保持不变，R 1=3R 2，K 1断开时，发培表示数为I 1；闭合时，安培表示数为I 2。
I 1与I 2之比是［ ］A ．1：3B ．1：4C ．3：4D ．4：310．如图59所示，电源电压为9伏特，定值电阻R 为5欧姆，滑动变阻器R0的最大电阻值为4欧姆，那么当滑片由滑动变阻器的a 端滑向b 端时，伏特表的示数是［ ］A ．由0逐渐增大到9伏B ．由0逐渐增大到5伏C ．由0逐渐增大到4伏D ．由4伏特逐渐减小到0图1图75甲11．图65所示的电路中，电源电压不变，K 闭合时，电灯L 正常发光，要在K 断开时，电灯L 仍能正常发光，滑动变阻器的滑片P 应该［ ］A ．向右移动B ．不动C ．向左移动D ．先向右移，再回到原位12．在列各电路中，进行如下操作，把图A 中变阻器滑片向右滑动，把图B 、C 、D 中的电键闭合，这时哪个电路中的安培表的示数将比原来增大 ［ ］二、填空（每空1分，18分）13. 如图68所示，灯L1与灯L2串联，先用电压表测灯L1两端电压，再测灯L2两端电压时，只将电压表接A 的一端改接C ，这种接法 （选填“正确”、“不正确”），理由是 。
14．一根粗细均匀的金属丝电阻为9 ，把它平分为3段，每段电阻为_______ ，再把这三段绞合在一起，总电阻为________ 。
15．学校实验室有一只标有“10Ω1A”的指示灯和一只标有“20Ω1A”的滑动变阻器，一位同学把它们并联后接在电路中．指示灯正常工作的电压是 V ，此时干路中允许通过的最大电流为 A ．16．如图69所示，电源电压为6V ，闭合开关S 后，发现两灯均不亮，仔细检查发现灯泡L2的灯丝断了，其它部分均正常．这时若用电压表测a 、b 两点间的电压，示数为________V ，测b 、c 两点间的电压，示数为________V 。
17．如图70所示的电路中，标有“6v 12Ω”的小灯泡恰能正常发光，若电阻R 的阻值为6Ω，则电压表的示数为____V ，电流表的示数为_____________A 。
18．如图，电源电压保持不变，电阻R1 = R2 = R3 = 10Ω。
要使R2、R3并联，应闭合开关 ，此时电流表的示数为I1；要使R1、R2串联，开关S1、S2应 (填“断开”或“闭合”)，此时电流表的示数为I2；则I1︰I2 = 。
19．图示电路，电源电压保持不变，电阻R1=5Ω，R2=15Ω．(1)若开关Sl 、S2都断开时，电流表示数为0.2A ，则电源电压是 V ；(2)若开关Sl 、S2都闭合时，电流表示数为0.9A ，则通过电阻R3的电流是 A ．20．在图73的电路中，R1=R2，当K 闭合后，安培表和伏特表指针的指示位置如图74所示，则电路中的总电流强度为______安培，总电压为______伏特，R1阻值的大小为______欧姆。
】三、实验题（共24分）A B C D图68图69 图70 图71 图7221．（13分）小方用伏安法测小灯泡的电阻（１）在图75甲中，已完成了一部分的电路连接，请你继续完成实验电路的连接。
（２）在闭合开关之前，图中滑动变阻器的滑片应放在________ 端。
（选填“左或右）（３）小方某次测量时电压表和电流表的示数如图75乙，则电压表的示数为________V ，电流表的示数为________A ，灯泡的电阻R L ＝ 。
（４）小方同学在做实验时，电路连接无误。
闭合开关后，发现电流表的指针明显偏转，而电压表的示数为零。
该故障的原因可能是____________________。
(5)小明和小方同学的实验器材都完好，各自读数也准确，它们测量的3组数据分别记录在下面两表中：小明同学 小方同学老师看了两组数据后，认为其中一位同学的实验电路接错了①、你认为线路接错了的同学是_________________；②、该同学的实验电路接错的地方是把：____________________________________。
（6）小方同学发现：把图11甲的灯泡换成定值电阻，就可进行过“科学探究：欧姆定律”的实验，①请你在图12左边方框画出该实验的电路图。
图12② 图12是某实验小组在探究过程中，根据实验数据绘制的图像，其中表示电压不变时，电流随电阻变化的图像是 图；表示电阻不变时，电流随电压变化的图像是 图。
(选填“甲”或“乙”)22．（5分）在电阻不变的条件下，实验中三个阶段的电路自左至右如图96所示，测得的读数如下表：(1) 分析表中所列数据可以得到的结论：(2) 电路中电阻的阻值是多少欧姆？在这个电路中若要产生2安培电流，需要加多大电压？(3) 若换用较大阻值的电阻，安培表读数怎样变化？图75乙四、计算题（共22分）24．（6分）如图104所示，电源电压为8伏特，电阻R1=4R2，安培表的示数为0.2安培；求电阻R1和R2的电阻值各为多少欧姆？25.如图12所示，电源电压保持不变，电阻R 1＝30Ω，电流表A 1的示数为0.4A ，A 2的示数为0.8A ，求电源电压和R 2的阻值各为多少？26.有一只200Ω的电阻，允许通过的最大电流是0．2 A ，接在电压是100 V 的电路中能正常工作吗？为使其正常工作，应在电路中如何接入一个阻值多大的电阻？27.把电阻R 1和R 2并联后接到电压是6V 的电源上，通过R 1、R 2的电流分别是0.6A 和0.3A ，现将R 1和R 2串联到同一电源上，则串联后加在R 1和R 2两端的电压各是多少？28.已知R 1=6 Ω，允许通过的最大电流为2 A ，电阻R 2=2 Ω，允许通过的最大电流为3 A ．（1）将R 1、R 2并联，通过R 1、R 2的总电流是2 A ，求电源电压．（2）将R 1、R 2并联，干路电流最大可达多大？（3）若将R 1、R 2串联，则电路两端的总电压最大为多少？29. (2008年泰安市)有一只标有"24V 0.8A"字样的电灯，把它接人电压36V 电路中，若能够正常使用，需串联一个多大的电阻？三、实验与探究题1．小刚同学测量2.5V 小灯泡的电阻时，连接的电路如图：(1)检查电路，发现有一根导线连接错误，请你在连接错误的导线上打“×”，若没有发现错误，闭合开关，会出现 现象.在图中补画出正确的连线.闭合开关前，他应将滑动变阻器的滑片调到 端(填“A ”或“B ”)； (2)小刚改正错误后，按正确的操作测得的数据如右表： 则第1次测得的小灯泡的电阻为 ； 从表中计算出三次小灯泡的电阻不相等，你认为可能的原因是 .2.孙楠同学用如图所示的电路研究导体中的电流跟导体电阻的关系，他先后将5Ω、15Ω和25Ω的定值电阻接入电路A 、B 两点间，闭合开关S ，读出电流表示数（如下表）。
由实验数据可以看出电流I 与电阻R 并不成反比。
0.25问：（1）该实验中选错了什么器材？请你说出应换用的器材。
（2）为保证实验正确进行，还需要什么仪器？3．在探究导体电阻大小与哪些因素有关的实验中，采用了“控制变量”的方法。
下表是某实验小组在实验中所用导体的相关物理量的记录：（l）要探究导体电阻大小与长度是否有关，应选用两根导体；（2）要探究导体电阻大小与横截面积是否有关，应选用两根导体。
4．如图所示，是利用电压表和电流表测量电阻的实验装置.⑴根据图甲所示的电路图把实物图乙连接完整，要求电流表、电压表均接低量程.⑵图丙是某一次测量时电压表的数据，则此时电压表的读数是，如果此时电流表的读数是0.16A，则电阻是Ω.甲乙丙1、（6分）如图10所示的电路中，A、B两端的电压是6V，灯L1的电阻是8Ω，通过的电流是0.2 A，求：(1)通过灯L2的电流；(2)灯L1两端的电压；(3)灯L2两端的电压和灯L2的电阻。
图102．如图所示，已知电阻R1=5Ω，电流表A1的示数为I1=1A，电流表的示数为I=1.5A，求：（1）R1两端的电压U1；（2）通过R2的电流I2；（3）R2的阻值。
3. 有一用电器的电阻为20欧姆，正常工作时，通过它的电流强度为0.5安培。
(1)把这个用电器接到12伏的电源上时，通过它的电流强度多大? 试分析这时用电器能否正常工作? (2)如果接在12伏特的电源上，要使它正常工作需要串联一个多大的电阻?4. 有一灯泡，把它接在 24 V电路中，通过的电流为 0． 4A，灯泡上标有最多可通过 3A电流，现 24 V 线路有故障，问：怎样将此灯临时改接在 220 V的电路中使用？一、填空题1.在电阻一定的情况下，导体的电流强度跟这段导体________成________。
2.一段导体两端电压是4伏特，导体中的电流强度是1安培，若导体两端电压是2伏特，则导体中的电流强度是________安培。
17.2欧姆定律-练习-2024-2025学年人教版物理九年级全一册
17.2欧姆定律【知识梳理】1、欧姆定律是由德国物理学家欧姆在1826年通过大量的实验归纳出来的。
2、欧姆定律：导体中的电流跟导体两端的电压成，跟导体两端的电阻成。
公式为：I=U/R ，变形公式有：U= ，R= 。
3、电阻的串联与并联：串联：R= （串联电阻的总电阻的阻值比任何一个分电阻阻值都）并联：1/R= （并联电阻的总电阻的阻值比任何一个分电阻阻值都）n个阻值为R的电阻串联则R总= ；n个阻值为R的电阻并联则R总= 。
【巩固练习】4. 根据欧姆定律I＝U/R，下列说法正确的是（）A. 通过导体的电流越大，导体的电阻就越小B. 导体两端的电压越高，导体的电阻就越大C. 导体中的电流，跟导体两端的电压成正比，跟电阻成反比D. 导体的电阻与电压成正比，与电流成反比2、某同学用电流表和电压表测甲、乙两段导体的电阻后作出如图所示的图象，由此可判断（）A. R甲＞R乙B. R甲≥R乙C. R甲＜R乙D. R甲≤R乙3、如果某人的身体电阻约在3000Ω到4000Ω之间，为了安全，要求通过人体的电流不能大于 5mA，那么此人身体接触的电压不能大于（）A. 5VB. 15VC. 30VD. 36V4、两个电阻R1=8Ω，R2=16Ω，把它们并联起来接入电路中，通过R1的电流为0.5 A，那么通过R2的电流为（）A. 2AB. 0.5AC. 1AD. 0.25A5、两电阻R1和R2接在各自电路中，当U1∶U2=2∶1，I1∶I2=4∶1时，两电阻R1、R2阻值之比等于（）A. 1∶2B. 2∶1C. 8∶1D. 1∶86、两个定值电阻，R1标有“20Ω，0.3A”、R2标有“15Ω，0.6A”的字样，把它们并联起来直接接在一电源两端，则允许通过R2的最大电流是（）A. 0.3AB. 0.4AC. 0.6AD. 0.9A7、某学习小组在一次实验探究中利用电压表和电流表测得了多组数据，记录如下表．请根据表中给出的数据，判断分析出他们实验时的电路可能是图中的（）A. B. C. D.8、在一段导体两端加上0.2V电压时，通过它的电流为0.04A，若使它两端的电压升高到3V，则通过它的电流为_____A，这段导体的电阻为_____Ω．9、如图甲的电路中，电源电压保持不变．闭合开关后，滑片P由b端滑到a端，电流表示数I与电压表示数U的变化关系如图乙所示，则可判断电源电压是_______V，定值电阻R0的阻值是_______Ω．10、小娟同学在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成右图所示I-U 关系图像．由图可得甲的电阻为________ Ω；若这两个电阻串联后接在电压为9V的电源上，电路中的电流为________A；这两个电阻并联后接在9V电源上，干路中的电流为________A．11、图甲是探究通过导体的电流与电阻关系的电路图（电源电压保持不变），图乙是依据五次实验的数据描点绘制的I-R图像．分析图像可得实验结论：_________________________________．当R由10Ω换为_______Ω时，需将滑动变阻器接入电路的阻值调得更小，才能使R两端的电压保持在_______V不变．12、在探究“电流与电阻的关系”实验中，按要求完成下面各题：（1）小新将实物连接成如图甲所示电路，其中有一处连线错误，请你在连接错误的导线上画“×”并改正．（2）将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻R两端电压为2V，电流表示数如图乙所示，电流大小为________A．（3）换上10Ω的电阻后，闭合开关，电压表示数将________（选填“变大”或“变小”），此时应将滑片P向________(选填“A"或“B”)端移动，使电阻两端电压为________ V．（4）通过该实验，可以得出结论：_________________________________．13、小明利用如图甲所示的实验电路探究“电流与电阻的关系”，可供选择的器材有：电源（两节新干电池），电流表、电压表、开关，阻值分别为5Ω、10Ω、25Ω的定值电阻各一个，“10Ω 2A”“20Ω 1.5A”两种规格的滑动变阻器，导线若干。
人教版九年级物理全一册《第十七章欧姆定律》单元练习题-带有参考答案
人教版九年级物理全一册《第十七章欧姆定律》单元练习题-带有参考答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．某同学利用如图所示的电路测量定值电阻的阻值，实验数据如表格所示，下列说法错误的是（）实验次数电压U/V 电流I/A 电阻R/Ω电阻平均值R/Ω1 1.0 0.20 5.02 2.0 0.40 5.05.13 3.0 0.58 5.2A．该实验的原理是R=UIB．闭合开关前，滑动变阻器的滑片要移到最右端C．闭合开关前，电流表指针指在零刻度线左侧，原因是电流表的正负接线柱接反了D．本实验多次测量的目的是求平均值减小误差2．如图所示，电源电压保持不变，开关闭合后，若P向右移动，则电压表、电流表示数的变化分别为（）A．电压表示数变大、电流表示数变小B．电压表示数变大、电流表示数变大C．电压表示数变小、电流表示数变大D．电压表示数变小、电流表示数变小3．在如图所示的电路中，当电键S闭合后，电流表A1和A2的示数比为3：2，则R1和R2的阻值之比为（）A．2：3 B．2：1 C．1：2 D．3：24．某物理兴趣小组的同学用定值电阻和小灯泡分别做了关于“电流与电压、电阻的关系”的实验。
并记录了定值电阻与小灯泡在不同电压下的电流值。
小组同学根据这些数据，绘制了电流随电压变化的图像，由图像可知（）A．定值电阻的阻值为5ΩB．乙是小灯泡的I-U图象C．随着电压的升高，小灯泡的电阻值变小D．定值电阻和小灯泡并联接在4V的电源上，干路中的电流是1.2A5．利用如图所示电路测量电阻R x的阻值，电源电压不变，R1=10Ω。
当只闭合开关S时，电压表的示数U1=2V；再闭合开关S1时，电压表的示数U2=6V，则R x的阻值为（）A．40ΩB．30ΩC．20ΩD．10Ω6．小明用如图所示的电路探究“电流与电阻的关系”，其中电源电压恒为6V，滑动变阻器规格为“20Ωㅤ1A”，电压表量程为0～3V，所用定值电阻为5Ω、10Ω、15Ω、20Ω四种。
17.2欧姆定律(分层作业)九年级物理全一册(人教版)
17.2 欧姆定律一、欧姆定律1．欧姆定律的内容是：导体中的电流，跟导体两端的电压成比，跟导体的电阻成比。
公式为，式中I的单位是，U的单位是，R的单位是。
【答案】对于某导体来说，通过它的电流跟与它两端的电压成正比，这就是欧姆定律。
I=U/R，安培，伏特、欧姆。
【解析】导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
公式为I=U/R。
电流单位安培，电压单位伏特，电阻单位欧姆。
2．对于欧姆定律公式I= U/R的理解，以下说法中错误的是（）A．导体中的电流与导体的电阻及其两端的电压有关B．对某一导体来说，导体中的电流与其两端电压成正比C．在电压相同的条件下，不同导体中的电流与导体的电阻成反比D．由I=U/R可推出R=U/I，说明R与U成正比，与I成反比【答案】D【解析】A．导体中的电流与导体的电阻及其两端的电压有关，根据I=U/R可知，A正确；B．对某导体来说，电阻不变，根据I=U/R可知，导体中的电流与其两端电压成正比，B正确；C．在电压相同时，根据I=U/R可知，不同导体中的电流与导体的电阻成反比，C正确；D．电阻是导体本身的一种性质，大小只由导体本身的因素决定，而与其两端的电压与通过导体的电流大小无关，由I=U/R可推出R=U/I，说明同一导体，U/I是一个定值，所以D错误。
所以选D。
3．如图所示，电源电压保持不变，开关S闭合后，把滑片P向左移动时，滑动变阻器接入电路的阻值将______，电压表的示数将______（均填“变大”或“变小”）。
【答案】变小，变大。
【详解】滑动变阻器与定值电阻串联，滑动变阻器接入的是左边部分，故滑片左移时，滑动变阻器阻值变小，电路总电阻变小，根据I=U/R 可知，电流变大，由欧姆定律可知定值电阻两端电压变大，即电压表示数变大。
4．如图所示电路，当开关S 、S 1均闭合时，电压表的读数是12V ，开关S 1断开时，电压表的读数是4V 。
如果电源电压不变，则电源电压为 _________V ，开关S 1断开后，电阻R 2两端的电压为 _________V 。
九年级物理全册 17.2 欧姆定律课后习题 (新版)新人教版
第2节欧姆定律知能演练提升能力提升1.对人体来说,一般情况下不高于36 V的电压是安全的,通过人体的电流接近30 mA时就会有生命危险。
根据以上数据,请估算人体电阻最接近于()A.1×102ΩB.1×103ΩC.1×104ΩD.1×105Ω2.右图是握力计的原理图。
其中弹簧上端和滑动变阻器的滑片P固定在一起,AB是可以自由拉伸的导线,R0是保护电阻,电流表的示数可以显示握力的大小。
闭合开关,当握力F增加时,电流表的示数将()A.变小B.变大C.不变D.无法确定3.滑动变阻器的阻值变化范围为0~50 Ω,当它与100 Ω的定值电阻串联接到某一电源两端时,电路中电流变化范围是0.2~0.3 A,那么电源电压是()A.15 VB.20 VC.30 VD.10 V4.将两个定值电阻R1“4 Ω 1 A”和R2“1 Ω 2 A”并联起来使用,为使电阻不被烧坏,干路中最大电流应不超过()A.2.5 AB.1.5 AC.3 AD.2 A5.(2017·天津中考)在如图所示的电路中,电源电压保持不变,当变阻器滑片P向右移动时,电表示数变大的是()6.甲、乙两地相距40 km,在甲、乙两地之间沿直线架设了两条输电线,已知输电线每千米的电阻为0.2 Ω。
现输电线在某处发生了短路,为确定短路位置,检修员在甲地利用电压表、电流表和电源接成电路进行测量如图所示,当电压表的示数为 3.0 V 时,电流表的示数为 0.5 A,则短路位置离甲地的距离为()A.10 kmB.15 kmC.30 kmD.40 km7.已知两个电阻R1=20 Ω,R2=40 Ω,把它们串联在电路中,R1两端电压为4 V,那么R2两端的电压为V。
8.小娟在探究电阻上的电流跟两端电压的关系时,将记录整理的实验数据绘制成U-I关系图象如图所示。
由图可得甲的电阻为Ω,这两个电阻并联后接在9 V电源上,干路中的电流为A。

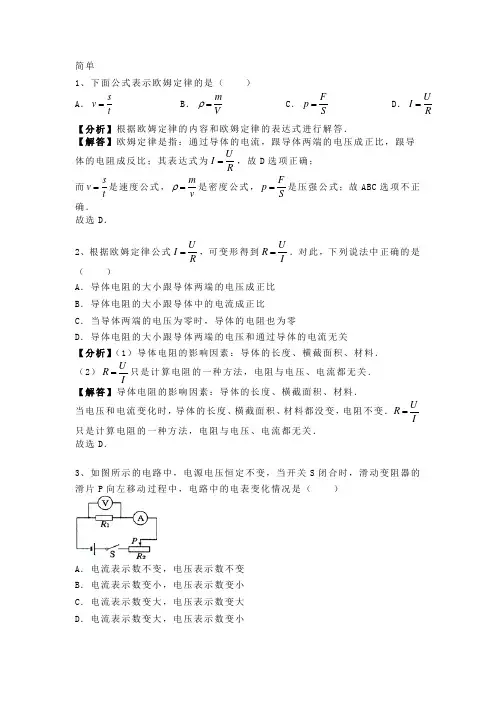

17.2 人教版九年级上册物理 第十七章《欧姆定律》欧姆定律 专题训练含答案
简单1、下面公式表示欧姆定律的是（）A．svt=B．mVρ=C．FpS=D．UIR=【分析】根据欧姆定律的内容和欧姆定律的表达式进行解答．【解答】欧姆定律是指：通过导体的电流，跟导体两端的电压成正比，跟导体的电阻成反比；其表达式为UIR=，故D选项正确；而svt=是速度公式，mvρ=是密度公式，FpS=是压强公式；故ABC选项不正确．故选D．2、根据欧姆定律公式UIR=，可变形得到URI=．对此，下列说法中正确的是（）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成正比C．当导体两端的电压为零时，导体的电阻也为零D．导体电阻的大小跟导体两端的电压和通过导体的电流无关【分析】（1）导体电阻的影响因素：导体的长度、横截面积、材料．（2）URI=只是计算电阻的一种方法，电阻与电压、电流都无关．【解答】导体电阻的影响因素：导体的长度、横截面积、材料．当电压和电流变化时，导体的长度、横截面积、材料都没变，电阻不变．U RI =只是计算电阻的一种方法，电阻与电压、电流都无关．故选D．3、如图所示的电路中，电源电压恒定不变，当开关S闭合时，滑动变阻器的滑片P向左移动过程中，电路中的电表变化情况是（）A．电流表示数不变，电压表示数不变B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变大D．电流表示数变大，电压表示数变小【分析】根据电路图可知，电阻与滑动变阻器串联，电压表测量电阻两端的电压，电流表测量总电流，滑动变阻器的滑片P向左移动过程中，电路电阻减小，根据欧姆定律可知电路电流和电阻两端电压的变化．【解答】滑动变阻器的滑片P向左移动过程中，滑动变阻器接入电路的电阻减小，根据公式UIR=可知，电路电流变大，也就是电流表示数变大，电阻的阻值不变，根据公式U＝IR可知，两端的电压变大，也就是说电压表示数变大．故选C．4、某导体两端电压为6V，通过的电流为0.6A，那么该导体的电阻值为_________Ω．该导体的两端不加电压时，其电阻值为_________Ω．（不计温度对阻值影响）【分析】（1）已知电阻两端的电压和通过的电流，根据欧姆定律求出导体的电阻；（2）电阻是导体本身的一种性质，与两端的电压和通过的电流无关．【解答】（1）导体的电阻：61006.U VRI A===Ω；（2）因电阻与两端的电压和通过的电流无关，所以当该导体的两端不加电压时，导体的电阻仍为10Ω．故答案为：10；10．5、如图所示电路中，电源两端电压不变，R1、R2的阻值分别为10Ω和20Ω．当S1、S2均闭合时电压表的示数为6V，当S1闭合、S2断开时，电压表的示数为_________V．【分析】当开关都闭合时，为基本电路，电压表示数等于电源电压；当S1闭合、S2断开时，电压表并联在R1两端，先根据串联电路总电阻等于各分电阻之和求出总电阻，然后利用欧姆定律以及串联电路处处电流相等求出电路中的电流，最后根据U＝IR求出R1两端的电压，即电压表的示数．【解答】开关都闭合时，为R1的基本电路，故电源电压为6V；当S1闭合、S2断开时，两个电阻串联，此时电路的总电阻：R＝R1＋R2＝10Ω＋20Ω＝30Ω，则电路中的电流：60.230RVI AU===Ω，即电压表的示数：U 1＝IR 1＝0.2A ×10Ω＝2V ．故答案为 2．6、如图所示，并联的红、绿、白三盏电灯，它们两端的电压都是220伏，电阻分别是3230欧、1210欧、484欧．求通过各盏灯的电流．【分析】由电路图可知，红、绿、白三盏电灯并联，根据并联电路的电压特点和欧姆定律求出通过各盏灯的电流．【解答】由电路图可知，红、绿、白三盏电灯并联，因并联电路中各支路两端的电压相等，所以，通过各盏灯的电流分别为：1122032300068.I A U V R ==≈Ω，2222001821210.U V I A R ==≈Ω，332200455484.U V I A R ==≈Ω． 答：通过红、绿、白三盏电灯的电流依次为0.068A 、0.182A 、0.455A ．7、如图所示，电源电压为6V 不变，R 1＝10Ω、R 2＝20Ω，求：（1）当开关S 断开时，电路中的总电阻和R 2两端的电压；（2）当开关S 闭合时，电流表示数．【分析】（1）开关S 断开时，R 1、R 2串联，根据串联电路电阻特点求出总电阻；结合串联电路中电流规律计算R 2两端电压；（2）开关S 闭合时，R 2被短路，电路中只有R 1工作，电流表示数即R 1中电流值．【解答】（1）开关S 断开时，R 1、R 2串联，电路中的总电阻：12102030R R R =+=Ω+Ω=Ω；由于串联电路中电流处处相等，所以R 2中电流262003.U V I I R A ====Ω；R2两端电压：222200.24U R I A V ==Ω⨯=；（2）开关S 闭合时，R 2被短路，电路中只有R 1工作，电流表示数即R 1中电流值：161006.A V I U I Ω===． 答：（1）当开关S 断开时，电路中的总电阻为30ΩΩ、R 2两端的电压为4V ；（2）当开关S 闭合时，电流表示数为0.6A ．8、一个定值电阻两端的电压是3V 时，通过它的电流是0.5A ，如果电压是5V 时，能否用量程为0.6A 的电流表测量这个定值电阻中的电流？计算说明．（可尝试用多种方法）【分析】（1）先根据欧姆定律求出定值电阻的阻值，再根据欧姆定律求出电压是5V 时通过的电流，然后和0.6A 相比较即可判断能否用量程为0.6A 的电流表测量这个定值电阻中的电流；（2）根据欧姆定律分别表示出两种情况下的电流，利用电阻不变得出等式即可求出电压是5V 时通过的电流，然后和0.6A 相比较即可判断能否用量程为0.6A 的电流表测量这个定值电阻中的电流．【解答】电阻是导体本身的一种性质，与两端的电压和通过的电流无关．方法一、根据欧姆定律可得，定值电阻的电阻：3605.U V R I A===Ω， 当电压是5V 时，通过定值电阻的电流： 5083066..U V I A A R ''==≈Ω＞， 所以不能；方法二、∵定值电阻的阻值不变，∴根据欧姆定律可得：U I U I R '=='，即3505.V V A I ='， 解得：I ′≈0.83A ＞0.6A ，所以不能．答：不能用量程为0.6A 的电流表测量这个定值电阻中的电流．9、如图所示电路中，已知电流表的量程为0～0.6A ，电压表的量程为0～3V ，定值电阻R 1阻值为10Ω，滑动变阻器R 2的最大阻值为50Ω，电源电压为6V ．开关S 闭合后，在保证电流表、电压表不被烧坏的情况下，滑动变阻器连入电路中的阻值范围是多少？【分析】分析清楚电路结构，然后应用串联电路特点与欧姆定律求出滑动变阻器接入电路的阻值范围．【解答】由电路图可知，电阻R 1和滑动变阻器R 2串联，电压表测R 1两端的电压，电流表测电路中电流；因为电压表使用的量程是3V ，电压表示数最大时，电路电流：1130.310U V I A R ===Ω最大， 电流表量程为0～0.6A ，则电路最大电流为0.3A ，此时滑动变阻器接入电路的阻值：21631003.U U V V R I A--===Ω最小最大滑动变阻器接入电路的阻值范围是：10Ω～50Ω；答：滑动变阻器连入电路中的阻值范围是10Ω～50Ω．10、最先研究电流与电压、电阻并得出三者之间关系的科学家是（ ）A ．欧姆B ．伽利略C ．牛顿D ．奥斯特【分析】通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这一规律最早由德国科学家欧姆总结得出，这就是著名的欧姆定律．【解答】最先研究电流与电压、电阻并得出三者之间关系的科学家是欧姆． 故选A ．11、如图所示的电路中，闭合开关，灯泡L 不发光，电流表无示数，电压表有示数．若电路中只有一处故障，则可能是（ ）A ．灯泡L 短路B ．灯泡L 断路C ．电阻R 短路D ．电阻R 断路【分析】闭合开关，灯泡不亮，故障有二：断路或短路．电流表无示数，说明灯泡不可能短路．【解答】A 、如果灯泡短路，电路电阻较小，电流较大，电流表示数较大．此选项不符合题意；B、如果灯泡断路，电流表断路无示数，电压表串联在电路中，示数为电源电压．此选项符合题意；C、如果滑动变阻器短路，灯泡是通路会发光，电流表示数较大．此选项不符合题意；D、如果滑动变阻器断路，整个电路断路，灯泡不亮，电流表、电压表都无示数．此选项不符合题意．故选B．12、如图所示的电路中，电源电压恒定，当开关S闭合时（）A．电压表示数变大B．电压表示数变小C．电流表示数变大D．电流表示数变小【分析】开关断开时，为基本电路，电压测量电源电压，电流表测量电路中的电流；开关闭合后，为并联电路，电压表测量并联电路两端的电压，电流表测量干路电流；根据并联电路的电压规律分析电压表的示数变化；根据并联电路的电流规律分析电流表的示数变化．【解答】开关断开时，电压表测量的是电源电压，电流表测量R2中的电流；闭合开关后，电压表仍然测量电源电压，电流表测量干路电流，故电压表示数不变，电流表示数变大．故选C．13、如图所示的电路中，闭合开关，发现每个电表都有一定的示数．向右移动变阻器的滑片，则（）A．电流表A1示数减小，电流表A2和电压表V示数增加B．电流表A1和A2示数都减小，电压表V示数增加C ．电流表A 1、A 2和电压表V 示数都减小D ．电流表A 1、A 2和电压表V 示数都增加 【分析】根据电路图可知，R 1、R 2并联后与滑动变阻器串联，电流表A 1测量干路电流，电流表A 2测量R 1支路电流，电压表测量并联电路两端电压；根据滑片移动的方向确定电路电阻的变化，然后根据欧姆定律判断干路电流的变化，再根据U ＝IR 判断电压表示数的变化，最后根据欧姆定律可知电流表A 2示数的变化．【解答】由电路图可知，R 1、R 2并联后与滑动变阻器串联，电流表A 1测量干路电流，电流表A 2测量R 1支路电流，电压表测量并联电路两端电压；当滑动变阻器的滑片P 向右移动时，接入电路的电阻变小，电路的总电阻变小，根据U I R=可知，干路电流变大，即电流表A 1的示数变大； 由于并联电路部分的电阻不变，根据U ＝IR 可知，并联电路两端电压变大，即电压表示数变大；由于R 1的阻值不变，由U I R=可知，通过R 1的电流变大，即电流表A 2的示数变大；综合上述分析可得，电流表A 1、A 2和电压表V 示数都变大．故选D ．14、如图所示，电源电压不变．闭合S 1后，再闭合S 2，电流表的示数________，电压表的示数________．（选填“变大”、“变小”或“不变”）【分析】当开关S 1闭合S 2断开时，电阻R 1与R 2串联，电压表测R 2两端电压；当S 2也闭合后，R 1被短路，电路中只有R 2．【解答】当开关S 1闭合S 2断开时，电流表示数12U I R R =+，电压表示数U 2． 当S 2也闭合后，R 1被短路，故电压表测R 2两端电压，也等于电源两端电压，故电压表示数变大；电流表2U I R '=，故I ′＞I ，即电流表示数变大． 故答案：变大；变大．15、在如图所示的电路中，电源电压始终等于6伏，电阻R 1、R 2可能出现了断路故障．闭合电键S 后：①若各电表示数出现________现象，说明电阻R 2断路；②若各电表示数出现________现象，说明电阻R1和R2都断路．【分析】首先分析电路连接和各电表的测量情况，然后根据开关的断开、闭合分析各电表的可能变化判断故障原因．【解答】根据电路图可知，电阻R1、R2并联，电压表测量并联电路两端电压，电流表A1测量R1支路中的电流，电流表A2测量干路电流；①如果电阻R2断路，则电路为R1的基本电路，电压表测量R1两端电压，也测量电源电压，即电压表示数等于6V，电流表A1和电流表A2都测量电路电流，因此电流表A1和A2示数都不为零，且相等；②如果电阻R1和R2都断路，则电路中没有电流，电流表A1和电流表A2的示数都为零，电压表的正负接线柱与电源两极相连，故电压表示数等于电源电压，即6V．故答案为：①电压表示数为6V，电流表A1和A2示数都不为零，且相等；②电压表示数为6V，电流表A1和A2示数都为零．简单1、由欧姆定律UIR=变形可得URI=．下列说法正确的是（）A．导体电阻跟它两端的电压成正比B．导体电阻跟通过它的电流成反比C．导体电压跟通过它的电流成正比D．导体电阻跟通过的电流和它两端电压无关【分析】（1）导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是电阻是导体本身的一种性质，与流过的电流和两端的电压无关；（2）电压是产生电流的原因，先有电压后有电流．【解答】（1）电阻是导体本身的一种性质，与两端的电压和通过的电流无关，URI=是计算导体电阻大小的一种方法，故AB不正确，D正确；（2）电压是产生电流的原因，不能说导体电压跟通过它的电流成正比，故C 不正确．故选D．2、将一段电阻丝接在3V的电源上，测得通过它的电流为0.3A．若把该电阻改接在另一个电源上时，测得通过它的电流为0.2A ．则此时的电源电压和该电阻的阻值分别为（ ）A ．2V 15ΩB ．3V 10ΩC ．2V 10ΩD ．3V 5Ω 【分析】（1）知道导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻；（2）导体的电阻是本身的一种性质，与两端的电压和通过的电流无关，再根据欧姆定律求出通过它的电流为0.2A 时电源的电压．【解答】（1）根据欧姆定律可得，导体的电阻：U 3V R 10I 0.3A===Ω； （2）∵导体的电阻与两端的电压和通过的电流无关，∴当通过它的电流为0.2A 时，导体的电阻不变，此时电源的电压：U ′＝I ′R ＝0.2A ×10Ω＝2V ．故选C ．3、在某一温度下，连接在电路中的两段导体A 和B 中的电流与其两端电压的关系如图所示，由图中信息可知（ ）A ．A 导体的电阻为10ΩB ．A 导体的电阻大于B 导体的电阻C ．A 导体两端电压为3V 时，通过A 导体的电流为0.6AD ．B 导体两端电压为0V 时，B 导体的电阻也为0Ω【分析】先分别分析图象，根据欧姆定律求出R A 、R B ；再观察A 导体两端电压为3V 时的电流；最后从导体的电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关来考虑即可．【解答】由图可知：当A B 两端电压为3V 时，通过A B 中的电流分别是0.6A 和0.3A ，则A B A B U 3V U 3V R 5R 10I 0.6A I 0.3A===Ω===Ω，；故AB 选项错误，C 选项正确； 因导体的电阻是导体本身的一种性质，与电压和电流无关，故D 选项错误． 故选C ．4、导体两端的电压为3V 时，通过导体的电流是0.3A ，如果加在导体两端的电压变为0V 时，那么该导体的电阻是（ ）A ．0.9ΩB ．10ΩC ．0ΩD ．0.01Ω 【分析】导体的电阻是本身的一种属性，它跟导体的长度、横截面积和材料有关，与导体的电流和两端电压无关，结合欧姆定律可以求解电阻的大小．【解答】已知导体两端的电压是3V 时，通过它的电流是0.3A ，导体的电阻为：U 3V R 10I 0.3A===Ω； 电阻与导体的两端电压无关，所以当它两端电压为0时，该导体的电阻仍为10Ω．故选B ．5、如图所示的电路中，电阻R 1和R 2串联接在AB 两端，电压表并联接在R 1两端．已知R 1＝lO Ω，R 2＝20Ω，电压表示数为2.5V ，则AB 两端电压U ＝______V ．【分析】两电阻串联，电压表测R 1两端的电压，根据串联电路中的电流特点和欧姆定律求出电路中的电流，再根据电阻的串联和欧姆定律求出电源的电压．【解答】两电阻串联，电压表测R 1两端的电压，∵串联电路中各处的电流相等，∴根据欧姆定律可得，电路中的电流：111U 2.5V I I 0.25A R 10====Ω， ∵串联电路中总电阻等于各分电阻之和，∴AB 两端电压U ＝I （R 1＋R 2）＝0.25A ×（lO Ω＋20Ω）＝7.5V ．故答案为：7.5．6、如图所示的电路中，电源电压保持不变，电阻R 2＝20Ω．闭合开关S 后，电流表A 1的示数为0.5A ，电流表A 2的示数为0.3A ，求：（1）电源电压；（2）电阻R 1中的电流；（3）电阻R 1的阻值．【分析】由电路图知：两电阻并联，电流表A 1测干路电流，电流表A 2测电阻R 2所在支路电流；（1）由欧姆定律求出电源电压，（2）由并联电路特点求出流过电阻R 1的电流；（3）由欧姆定律求出电阻R 1的阻值．【解答】（1）电源电压U ＝I 2R 2＝I A 2R 2＝0.3A ×20Ω＝6V ；答：电源电压是6V ．（2）通过电阻R 1的电流I 1＝I A 1－I A 2＝0.5A －0.3A ＝0.2A ；答：通过电阻R 1的电流是0.2A ．（3）电阻R 1的阻值11U 6V R 30I 0.2A===Ω； 答：电阻R 1的阻值是30Ω．难题1、从欧姆定律可以导出公式U R I=．对电阻的理解．你认为正确的是（ ） A ．当电压增大时，电阻也增大B ．当电流增大时，电阻减小C ．当电压为零时，电阻也为零D ．电阻由导体本身性质决定，与电流、电压无关【分析】导体的电阻是由电阻自身决定的，与导体的材料，长度，横截面积有关，而与外部的电流、电压大小无关．【解答】导体的电阻与导体的材料，长度，横截面积有关，并不随电流、电压的改变而改变．所以A ，B ，C 错误，D 正确．故选D ．2、如图所示，R 1＝5Ω，R 2＝10Ω，闭合开关，电流表示数为0.2A ，下列计算结果正确的是（ ）A．R1两端电压为2V B．R2两端电压为1VC．电源两端电压为3V D．电路总电阻为20Ω【分析】由电路图可知，两电阻串联，电流表测电路中的电流．根据欧姆定律求出两电阻两端的电压，根据串联电路中的电压特点求出电源的电压，根据电阻的串联求出电路中的总电阻．【解答】由电路图可知，两电阻串联，电流表测电路中的电流．由UIR=可得，两电阻两端的电压分别为：U1＝IR1＝0.2A×5Ω＝1V，U2＝IR2＝0.2A×10Ω＝2V，故AB不正确；因串联电路中总电压等于各分电压之和，所以，电源的电压：U＝U1＋U2＝1V＋2V＝3V，故C正确；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻：R＝R1＋R2＝5Ω＋10Ω＝15Ω，故D不正确．故选C．3、如图所示，R1＝5Ω，R2＝10Ω，闭合开关，电流表示数为0.2A，下列计算结果正确的是（）A．R1两端电压为2V B．R2两端电压为1VC．电源两端电压为3V D．电路总电阻为20Ω【分析】由电路图可知，两电阻串联，电流表测电路中的电流．根据欧姆定律求出两电阻两端的电压，根据串联电路中的电压特点求出电源的电压，根据电阻的串联求出电路中的总电阻．【解答】由电路图可知，两电阻串联，电流表测电路中的电流．由UIR=可得，两电阻两端的电压分别为：U1＝IR1＝0.2A×5Ω＝1V，U2＝IR2＝0.2A×10Ω＝2V，故AB不正确；因串联电路中总电压等于各分电压之和，所以，电源的电压：U＝U1＋U2＝1V＋2V＝3V，故C正确；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻：R＝R1＋R2＝5Ω＋10Ω＝15Ω，故D不正确．故选C．4、根据如图所示U－I关系图象，我们可以判定甲的电阻_______乙的电阻．当电压为0时，甲的电阻_______乙的电阻．（选填“大于”，“小于”，“等于”）【分析】（1）当电压一定时，导体中的电流与导体的电阻成反比，给出一定的电压，通过电流的大小关系判断两电阻的阻值大小关系．（2）电阻是导体本身的一种性质，与通过它的电流大小无关、与导体的两端电压无关．【解答】（1）在图中任找一条与纵坐标垂直的直线，观察与甲、乙相交点的横坐标即为对应的电流值，从图象中看出两点甲、乙两端的电压相同时，I甲＜I乙，根据URI可得：R甲＞R乙．（2）电阻是导体本身的一种性质，与通过它的电流大小无关、与导体的两端电压无关，所以当电阻两端电压为0时，R甲＞R乙．故答案为：大于；大于．5、如甲图所示的电路中，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P从a向b移动的过程中，电压表和电流表的示数变化情况如乙图所示，则R1的阻值为_______Ω．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的_______点（选填“A”、“B”、“C”、“D”或“E”）．【分析】（1）根据滑片在a 、b 两点时电路的连接情况，由电源电压保持不变的特点，利用欧姆定律列出关于电压的等式，即可求出R 1的阻值；（2）由图可知滑动变阻器R 2两端的电压和通过的电流值，根据欧姆定律求出R 2，则当滑动变阻器的滑片P 在中点时，连入电路的阻值为12R 2，如何根据串联电路的特点和欧姆定律求出串联电路的电流．【解答】（1）由电路图可知，当滑片P 在a 端时滑动变阻器全部接入，R 1与R 2串联，即电路中电流最小时，则由图象可知此时电路中的电流I a ＝0.2A ，R 2两端的电压U 2＝4V ，∴22a U 4V R 20I 0.2A===Ω； 电源电压U ＝I a R 1＋U 2，即：U ＝0.2A ×R 1＋4V －－－－－－－－－－－－① 2当滑片P 在b 端时，滑动变阻器没有连入电路，电压表示数为零，由图象可知这时电路中电流为I b ＝0.6A ，电源电压加在R 1上，则U ＝I b R 1；即U ＝0.6A ×R 1 －－－－－－－－－－－－－－②解①②得：R 1＝10Ω，U ＝6V ；（2）当滑动变阻器的滑片P 在中点时，则滑动变阻器连入电路的阻值为2211R R 201022'==⨯Ω=Ω， ∴电流表的示数为：12U 6V I 0.3A R R 1010'===+'Ω+Ω． ∴由图象可知：电流表示数为0.3A 时对应的点是B ．故答案为：10；B ．6、如图电路，电源电压保持不变．在甲图中，闭合开关S ，电压表示数为4V ，电流表示数为0.4A ；乙图中，闭合开关S ，电压表示数为6V ．求：（1）R 1、R 2的阻值；（2）乙图中电流表示数．【分析】（1）在甲图中，R 1、R 2串联，电压表测量的是电阻R 1两端的电压，电流表测量总电流，根据欧姆定律可求R 1的阻值，在乙图中已经测量出电源电压，电源电压减去电阻R 1两端的电压就是R 2两端的电压，根据欧姆定律可求R 2的阻值．（2）在乙图中，两电阻并联，电压表测量电源电压，电流表测量总电流，利用欧姆定律求出各支路电流，根据并联电路电流的规律求出总电流，就是电流表的示数．【解答】（1）在甲图中，R 1、R 2串联，电压表测量的是电阻R 1两端的电压，电流表测量总电流，根据欧姆定律可得：11U 4V R 10I 0.4A===Ω， ∵串联电路中总电压等于各分电压之和，∴R 2两端的电压：U 2＝U －U 1＝6V －4V ＝2V ，则22U 2V R 5I 0.4A===Ω； （2）在乙图中，两电阻并联，电压表测量电源电压，电流表测量总电流， ∵并联电路中各支路两端的电压相等，∴两支路的电流分别为：1212U 6V U 6V I 0.6A I 1.2A R 10R 5======ΩΩ，， ∵并联电路中干路电流等于各支路电流之和，∴电流表的示数：I ＝I 1＋I 2＝0.6A ＋1.2A ＝1.8A ．答：（1）R 1、R 2的阻值分别为10Ω和5Ω；（2）乙图中电流表示数为1.8A ．7、两实验小组使用相同规格的元件．按下图所示电路进行如图实验（其中a 、b 、f 、d 、e 为滑动变阻器上五个间距相等的位置，a 、e 为滑动变阻器上的两个端点）．电源电压U ＝3V ，电阻R ＝1Ω，滑动变阻器的最大阻值为4Ω．首先他们将滑动变阻器的滑片P 置于a ，然后闭合开关，他们将滑动变阻器的滑片P 分别置于a 、b 、c 、d 、e 五个位置，把相应的电流表示数记录在表一、表二中对比两组数据，发现电流表示数不完全相同．经检查，发现其中一个实验组使用的滑动变阻器发生了断路．表一（第一实验组）P的位置 a b c d e电流表示数/A 0 0 1.00 1.50 3.00表二（第二实验组）P的位置 a b c X d e电流表示数/A 0.60 0.75 1.00 1.50 3.00请分析回答下列问题：（1）滑动变阻器发生断路的是第_______实验组；断路发生在滑动变阻器_______段（从ab、bc、cd、de中选择）．（2）表二中，滑片P在X（X是c、d之间的某一点）处时，电流表示数的可能值为_______．A. 0.70AB. 0.85AC. 1.20AD. 2.00A【分析】滑动变阻器某段断路，该段接入电路时电路断路，电流表没有示数，根据电流表示数情况判断滑动变阻器的断路位置；滑动变阻器接入电路的阻值越小，电路总电阻越小，在电源电压一定的情况下，电路电流越大，根据电流表示数及滑片位置判断电流表示数．【解答】（1）由表一实验数据可知，滑片在a、b点时，电流表示数为零，说明第一组使用的滑动变阻器断路；滑片在a、b时电流表没有示数，而在c点时电流表有示数，则断路位置发生在b与c之间．（2）由电路图可知，滑片从a移到e 的过程中，滑动变阻器接入电路的阻值逐渐减小，电路电流逐渐增大，滑片在c点时的电流为1.00A，在d点时的电流为1.50A，则在c与d之间某点的电流应大于1.00A而小于1.50A，故C、1.20A正确；故答案为：（1）一；bc；（2）C．8、甲烷气体（CH4）无色、无臭，是沼气的主要成份．甲烷气体在空气中的浓度在一定范围内，遇到明火会发生爆炸．由此，阳湖中学综合实践活动小组的同学就甲烷气体的浓度测量展开探究活动．小组同学通过上网查询，知道用二氧化锡制成的电阻阻值随空气中甲烷气体浓度（甲烷气体在空气中的体积分数）的增大而减小．他们从物理实验室借来一只二氧化锡电阻R x，并从产品说明书上获取相关参数，如表所示．甲烷气体浓度/% 0 20 40 60 80 100R X/Q 25 20 15 10 7 5（1）请在图中作出二氧化锡电阻阻值R x与甲烷气体浓度的关系图象．（2）小组同学利用电压为6V的电源、阻值为15Ω的定值电阻R0、量程为“0～0.6A，及“0～3A”的电流表和二氧化锡电阻R x制作成甲烷气体浓度检测仪，其电路图如图所示．当甲烷气体浓度增大时，电流表的示数将_______（变大/变小/不变）．为使读数更为准确，电流表的量程应选_______A．（3）甲烷气体浓度在5%～15%范围内，遇到明火会发生爆炸．如果某绿色农场利用该甲烷气体浓度检测仪检测沼气池中甲烷气体的浓度，当电流表的示数为0.16A时，请求出该沼气池中的甲烷气体浓度大约是多少？一旦遇到明火，是否会发生爆炸？【分析】（1）二氧化锡制成的电阻阻值随空气中甲烷气体浓度的增大而减小，但不会减小到0．（2）R X与R0串联，二氧化锡制成的电阻阻值随空气中甲烷气体浓度的增大而。

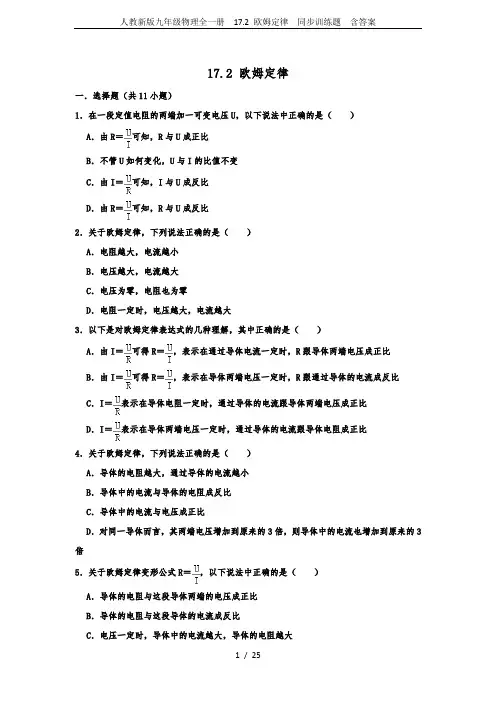

人教新版九年级物理全一册 17.2 欧姆定律 同步训练题 含答案
17.2 欧姆定律一．选择题（共11小题）1．在一段定值电阻的两端加一可变电压U，以下说法中正确的是（）A．由R＝可知，R与U成正比B．不管U如何变化，U与I的比值不变C．由I＝可知，I与U成反比D．由R＝可知，R与U成反比2．关于欧姆定律，下列说法正确的是（）A．电阻越大，电流越小B．电压越大，电流越大C．电压为零，电阻也为零D．电阻一定时，电压越大，电流越大3．以下是对欧姆定律表达式的几种理解，其中正确的是（）A．由I＝可得R＝，表示在通过导体电流一定时，R跟导体两端电压成正比B．由I＝可得R＝，表示在导体两端电压一定时，R跟通过导体的电流成反比C．I＝表示在导体电阻一定时，通过导体的电流跟导体两端电压成正比D．I＝表示在导体两端电压一定时，通过导体的电流跟导体电阻成正比4．关于欧姆定律，下列说法正确的是（）A．导体的电阻越大，通过导体的电流越小B．导体中的电流与导体的电阻成反比C．导体中的电流与电压成正比D．对同一导体而言，其两端电压增加到原来的3倍，则导体中的电流也增加到原来的3倍5．关于欧姆定律变形公式R＝，以下说法中正确的是（）A．导体的电阻与这段导体两端的电压成正比B．导体的电阻与这段导体的电流成反比C．电压一定时，导体中的电流越大，导体的电阻越大D．利用这个公式可以计算电阻，但是电阻和电压、电流无关6．如图所示的是琳琳设计的电路图，当她闭合开关S1、S2，两个电流表（实验室学生用）的指针在同一位置，则下列判断正确的是（）A．两个电流表的示数相等B．A1测的是通过L1的电流C．两灯L1与L2电阻之比为1：4D．两灯L1与L2电阻之比为4：17．张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图所示的U ﹣I图象。
根据图象，下列说法中正确的是（）A．a的导体的电阻为0.1ΩB．b导体的电阻比a导体的电阻大C．b导体的电阻随电压的升高而变大D．当a导体两端电压为1V时，通过a的电流为0.1A8．如图，电源为四节干电池串联，R1＝3Ω，R2＝6Ω，当开关闭合时，电压表示数是（）A．2V B．3V C．4V D．6V9．如图所示的电路，电阻R1的阻值是20Ω．当开关S闭合时，电流表A1的示数是0.6A，电流表A的示数是1A，下列说法中（）①电阻R1两端电压等于电阻R2两端电压②电阻R2的阻值12Ω③通过电阻R2的电流0.4A④电源电压是12VA．只有①②正确B．只有③④正确C．只有①③④正确D．①②③④都正确10．在“探究电流与电阻的关系”实验中，小红根据正确的测量数据绘制出电流与电阻（I ﹣R）的图象，如图所示，其中正确的是（）A．B．C．D．11．现有两个阻值不等的未知电阻R1和R2，为了判断它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是（）A．B．C．D．二．计算题（共11小题）12．如图所示的电路中，定值电阻R＝10Ω，滑动变阻器R1从最右端滑到最左端，电流表的示数由0.12A变化到0.6A．求：（1）电源电压；（2）滑动变阻器R1的最大阻值；（3）滑动变阻器R1的滑片在中点时，电流表的示数。
人教版九年级全一册物理《欧姆定律》高频计算题专训(附答案)
人教版九年级全一册物理17.2欧姆定律高频计算题专训计算题专辑1．如图的电路中，电源电压U=6V且保持不变，定值电阻R1=6Ω，定值电阻R2=4Ω，求：（1）只闭合S1，通过R1的电流是多大？（2）只闭合S2，R2两端的电压是多大？（3）从只闭合S2和S3的状态到只闭合S1和S3的状态，干路中的电流变化了多少？2．从执行酒驾重罚新规定以来；交警广泛使用的酒精测试仪的工作原理相当于图甲所示；电源电压恒为12V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，如图乙所示；使用前要通过调零旋钮（即滑动变阻器R1的滑片）对测试仪进行调零（酒精气体浓度为零），此时电压表的示数为9V；求：（1）当酒精气体的浓度为0时，电流表的示数为多少？（2）电压表的示数为9V时，滑动变阻器R1的电阻值为多少？（3）调零后，R1的电阻保持不变；某驾驶员对着测试仪吹气20s，若电流表的示数达到0.3A，试通过计算判断被检测者是否酒驾？（现在国际公认的酒驾标准是0.2mg/mL≤酒精气体浓度≤0.8mg/mL）3．如图所示，电阻R1为20Ω，电源两端电压为12V。
开关S闭合后，求：(1)当滑动变阻器R接入电路的电阻R2为40Ω时，通过电阻R1的电流I；(2)当滑动变阻器接入电路的电阻R3为20Ω时，通过电阻R1的电流I＇。
4．如图所示的电路中，电源电压为6V 且保持不变，2R 为滑动变阻器，1R 为定值电阻。
闭合开关S 后，滑片P 从b 端移动到a 端的过程，电压表示数U 与电流表示数I 的关系图象如图所示。
求：（1）定值电阻1R 的阻值；（2）当滑片P 在2R 中点时，电流表的示数。
5．在如图所示的电路中，1210R R ==Ω，当开关1S 断开，开关 2S 闭合时，电流表的示数为1 A ；当开关1S 、2S 均闭合时，电流表的示数为3A ；求：(1)电源电压；(2)3R 的阻值；(3)当开关1S 和2S 都断开时电流表的示数。
人教版九年级物理全一册《第十七章欧姆定律》单元练习题-带有答案
人教版九年级物理全一册《第十七章欧姆定律》单元练习题-带有答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电源电压U保持不变，R1＜R2．开关S先与触点1接通，电流表、电压表的示数分别为I1、U1，再与触点2接通，电流表、电压表的示数分别为I2、U2，定值电阻R的电流变化量为△I，电压变化量为△U，功率变化量为△P，则A．I1＝I2B．U1＜U2C．RUID．△P＝△U•△I2．如图所示的电路中，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A．电流表、电压表的示数都变大B．电流表、电压表的示数都变小C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数变大3．在“探究影响导体电阻大小的因素”实验中，小明将灯泡、电源、电阻丝、开关用导线串联成电路，为粗略判断导体电阻的大小，可观察灯泡的亮度．这种研究方法在物理学中经常用到，下列所用方法相同的是A．在学习电流知识时，我们把电流比作水流B．在电路中用15Ω的电阻代替串联的5Ω和10Ω的两个电阻C．在比较物质吸热能力实验中，用加热时间反映物质吸热多少D．在探究电流与电压关系时，控制电阻阻值不变4．如图是阻值不同的两个电阻的电流随电压变化的I-U曲线，从图中可知错误的是（）A．R1、R2串联后的总电阻的I-U曲线在区域ⅢB．R2<R1C．电阻不变时，通过导体的电流与导体两端的电压成正比D．R1、R2并联后的总电阻的I-U曲线在区域I5．如图所示，电源电压恒定，R0是定值电阻，R为电阻箱，闭合开关后，改变电阻箱接入的阻值进行多次实验。
记录下电阻箱的阻值R及对应的电压表示数U，并根据记录的数据绘制出图像，则选项图中表示该关系的图像是（）A．B．C．D．6．如图所示的电路中，电源电压不变。
闭合开关S，1R滑片向左移动的过程中，下列说法正确的是（）A．电流表A的示数变小V的示数变大B．电压表2V示数与电流表A示数的比值变大C．电压表1V示数与电流表A示数的比值变小D．电压表17．在图示电路中，电源电压保持不变，闭合开关S后，开关S1由闭合到断开，下列说法正确的是（）A．电流表A1示数不变，电流表A示数变小B．电流表A1示数不变，电流表A示数变大C．电流表A1示数变大，电流表A示数变大D．电流表A1示数变大，电流表A示数不变8．两个定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们并联在同一电路中，两端允许加的最大电压和干路中的最大电流分别为（）A．9V，1.5A B．10V，1.5A C．9V，1.6A D．10V，1.6A9．如图所示，小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是A．干路电流为3AB．L l的电阻小于L2的电阻C．L1两端的电压小于L2两端的电压D．并联电路中各支路电流一定不同10．小华用光敏电阻设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变．光敏电阻的阻值随光照射的强弱而改变，照射光越强，光敏电阻阻值越小．当电流表示数减小到某一值时，装置报警．开关S闭合后，当有烟雾遮挡射向R的激光时，下列说法正确的是A．电流表的示数增大B．电压表的示数变小C．若增大R0的阻值，烟雾报警浓度降低D．R0消耗的电功率不变二、填空题11．如图所示，已知R2=10Ω．开关断开时，电流表示数为0.6A；开关闭合时，电流表示数为0.9A．则电源电压为V，R1= Ω．12．某导体两端的电压为6V时，流过该导体的电流为0.2A，则该导体的电阻为Ω；当导体两端的电压升高到12V时，其电阻（填“增大”、“减小”或“不变”）。
人教版九年级物理全一册《第十七章欧姆定律》章节练习题-含有答案
人教版九年级物理全一册《第十七章欧姆定律》章节练习题-含有答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示电路的电源电压为1.5V，电阻R1的阻值为3Ω，闭合开关后，电流表的示数为0.3A（）A．通过R1的电流大于0.3A B．电阻R1和R2是并联的C．电压表的示数为0.6V D．电阻R2的阻值为2Ω2．如图所示的电路，电源电压不变，闭合开关S，下列说法正确的是（）A．电流表A1示数变小B．电压表V示数与电流表A1示数之比变大C．电流表A2示数不变D．电压表V示数与电流表A2示数乘积变小3．如图是电阻甲和乙的I﹣U图像，分析图像，下列说法中错误的是（）A．当乙两端电压为4V时，通过其电流为0.2AB．甲和乙均是定值电阻C．将甲和乙串联，若电流为0.4A，则它们两端的总电压为10VD．将甲和乙并联，若电源电压为4V，则它们干路的电流为0.6A4．利用如图所示电路测量电阻R x的阻值，电源电压不变，R1=10Ω。
当只闭合开关S时，电压表的示数U1=2V；再闭合开关S1时，电压表的示数U2=6V，则R x的阻值为（）A．40ΩB．30ΩC．20ΩD．10Ω5．如图所示，电源电压恒为6V，敏感元件T的电阻随电流的增大而减小.电压表示数为2V时，电流表示数为0.2A，当电压表示数为2.4V时，电流号表示数可能是（）A．小于0.18A B．等于0.18 AC．大于0.18 A，小于0.2 A D．大于0.2A，小于0.24 A6．如图所示电路，电源电压恒定为3V，R1、R2均为定值电阻。
当开关S闭合，S1断开时，电流表A的示数为0.2A；当开关S、S1都闭合时，电流表A的示数为0.5A，则（）A．R1＝6ΩB．I1：I2＝2：3C．R1：R2＝2：3D．R2＝15Ω7．如图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图所示，下列说法正确的是（）A．P向a端移动，电压表示数变小B．电源电压是6VC．定值电阻R的阻值是6ΩD．滑动变阻器的最大阻值18Ω8．噪声污染是当代社会四大污染之一，若青少年长期处于噪声环境中会影响身心健康。
人教版九年级全一册物理 17.2欧姆定律 同步练习(含解析)
17.2欧姆定律同步练习一．选择题1．根据公式R＝可知（）A．一段导体的电阻在电流不变时，与电压成正比B．一段导体的电阻在电压不变时，与电流成反比C．一段导体的电阻与电压成正比，与电流成反比D．导体的电阻等于这段导体两端的电压与通过这段导体的电流的比值2．如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器的滑片P向左移动时，电流表和电压表示数的变化情况是（）A．电流表示数变小，电压表示数变大B．电流表示数变小，电压表示数不变C．电流表示数变大，电压表示数变大D．电流表示数变小，电压表示数变小3．某导体两端的电压为5V，通过的电流为1A，若它两端的电压变为0V，则它的电阻和通过它的电流分别是（）A．5Ω 1A B．5Ω 0A C．0.2Ω 0A D．0Ω 0A4．考虑温度对电阻率的影响，下面能正确反映通过灯泡的电流与灯泡两端电压关系的是（）A．B．C．D．5．一个用电器两端的电压增大到原来的2倍，则通过该用电器的电流（）A．增大到原来的4倍B．增大到原来的2倍C．减小到原来的D．减小到原来的6．如图为复杂电路的一部分，电阻R l、R2、R3的阻值之比为1：2：3，通过这三个电阻的电流之比为4：1：2．则电流表A1、A2的示数之比为（）A．1：1B．2：1C．3：1D．4：17．在某一温度下连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。
