生活污水处理方案设计完整版本
(完整版)污水排放处理方案
(完整版)污水排放处理方案标题：(完整版)污水排放处理方案引言概述：随着城市化进程的加快和人口的增长，污水排放问题日益突出。
有效的污水处理方案不仅可以保护环境，还可以改善人民生活质量。
本文将介绍一套完整的污水排放处理方案，帮助解决这一难题。
一、污水收集1.1 管网建设：建立完善的污水管网系统，确保能够覆盖城市各个区域。
1.2 污水收集站：设置污水收集站，将污水集中输送到处理厂。
1.3 检测监控：采用现代化技术监测污水收集情况，确保污水能够及时有效地收集。
二、污水处理2.1 生物处理：采用生物处理技术，通过微生物降解有机物质。
2.2 化学处理：结合化学药剂，去除污水中的重金属离子等有害物质。
2.3 物理处理：利用过滤、沉淀等物理方法，去除污水中的固体颗粒和悬浮物。
三、再生利用3.1 污水资源化：将经过处理的污水重新利用，用于灌溉、工业生产等领域。
3.2 能源回收：利用污水中的有机物质产生沼气，用于发电或供暖。
3.3 污泥处理：对处理后的污泥进行资源化利用，如生物肥料生产等。
四、环境保护4.1 减少排放：通过有效的污水处理，减少对环境的污染，保护水体生态系统。
4.2 防止二次污染：采用合适的处理技术，避免处理过程中产生二次污染。
4.3 水质监测：定期监测污水排放质量，确保达标排放，保护环境健康。
五、政策支持5.1 法律法规：建立健全的污水排放管理法规，加大对违规行为的处罚力度。
5.2 资金支持：政府加大对污水处理设施建设的资金支持力度，鼓励企业投资。
5.3 技术培训：加强对污水处理技术人员的培训，提高污水处理效率和水平。
结论：综上所述，完整的污水排放处理方案需要从污水收集、处理、再生利用、环境保护和政策支持等多个方面进行综合考虑。
只有全面、科学地实施这些方案，才能有效解决污水排放问题，保护环境，改善人民生活质量。
生活污水处理方案设计
生活污水处理方案设计首先，我们需要建立一个污水处理系统，包括收集、转运、处理和处置四个主要环节。
收集环节主要是通过下水道系统把污水收集，并将其转移到处理厂或站点进行进一步处理。
处理厂或站点应该位于远离居民区和水源的地方，以防止污水对人体健康和环境造成危害。
在处理环节中，我们可以采用生物处理技术，如厌氧消化和好氧处理，来分解污水中的有机物质。
厌氧消化过程中产生的沼气可以用作能源，而好氧处理可以进一步去除有机物和氮、磷等污染物。
这些处理技术有利于减少污水中的有害物质，同时也可以提供可再生能源。
此外，我们还可以采用物理和化学处理方法来去除污水中的悬浮物、沉淀物和杂质。
物理处理可以包括过滤、沉淀和离心等过程，以去除颗粒物质和悬浮物。
化学处理可以采用氧化、沉淀和吸附等方法，以去除有机物和重金属等有害物质。
在处置环节中，我们需要考虑将处理后的污水安全地排放或回收利用。
安全排放可以通过地下渗滤、人工湿地和海洋排放等方式实现。
地下渗滤可以通过土壤的自然过滤作用去除污染物，人工湿地可以通过湿地植物的吸收和生物降解来净化污水。
海洋排放应该遵守国家和地方的相关环保法律和规定。
回收利用可以通过灌溉、工业用水和生活用水等方式实现。
回收利用污水可以减少对水资源的需求，同时也可以通过再生处理来提高水的质量。
最后，在生活污水处理方案设计中，我们还需要考虑投资和运营成本的问题。
我们可以通过建立公私合作的方式来降低投资成本，并通过设置污水处理费用来分担运营成本。
此外，加强污水处理技术的研发和培训也是保障系统运行效果的关键。
综上所述，生活污水处理方案的设计需要考虑收集、转运、处理和处置四个主要环节。
在处理环节中，可以采用生物、物理和化学处理技术来去除污水中的有机物和污染物。
在处置环节中，需要安全地排放或回收利用处理后的污水。
在整个方案设计过程中，还需要考虑投资和运营成本的问题，并加强技术研发和培训，以确保系统的有效运行。
某村生活污水处理工程设计方案
某村生活污水处理工程设计方案一、背景介绍村位于山区，地势较高，人口较多，生活污水处理问题亟待解决。
目前，该村民居多使用简易化粪池进行生活污水处理，但由于该处理方式存在一些问题，例如粪池易满，处理效果较差等，导致村庄环境脏乱差。
为了改善村民的生活环境，提高水质，本文将设计一套生活污水处理工程方案。
二、设计方案1.上水系统为了保证村民用水的安全和充足，应建设一套完善的上水系统。
该系统包括水源、水泵、输水管道和水箱。
水源可以选择附近的山间水库或地下水源，利用水泵将水抽取到水箱中，再通过输水管道分配到各个村民家中。
2.污水收集系统为了有效收集污水，减少对环境的污染，将设计一套全村污水收集系统。
首先，在村庄的主要污水产生地点设置初沉池，在这里，大颗粒的杂质会被沉淀下来。
然后，将污水通过输水管道输送到处理站。
3.污水处理站污水处理站是整个处理系统的核心。
该站采用A2O工艺处理方式（即先后具有好氧生物处理和厌氧生物处理的工艺方式）进行生活污水处理。
处理站主要包括进水口、格栅、调节池、好氧生物池、厌氧生物池、二沉池和出水口。
污水经过一系列的处理过程，去除了悬浮物、有机物和排放物，达到国家排放标准的要求。
其中，调节池起到减缓水流速度和平稳水质的作用，好氧生物池用于去除有机物，厌氧生物池用于进一步去除有机质和氮磷等营养物质，最后通过二沉池分离出水和污泥。
出水口可以选择将处理后的水直接排入河道或沟渠，也可以作为灌溉用水。
4.污泥处理系统污泥处理是生活污水处理过程中重要的一步。
污泥可通过浓缩、脱水和干化等方式进行处理。
首先，利用离心机将污泥浓缩，降低污泥体积。
然后，通过带式脱水机将浓缩后的污泥进行脱水，达到一定的固体含量。
最后，利用干化设备将脱水后的污泥进行干化处理，得到干燥的有机肥料。
5.出水水质监测系统为了保证出水水质的合格，应安装一套出水水质监测系统。
该系统可以实时监测出水中的悬浮物、有机物和营养物质含量，及时发现问题并采取相应的措施，保持出水的水质稳定和安全。

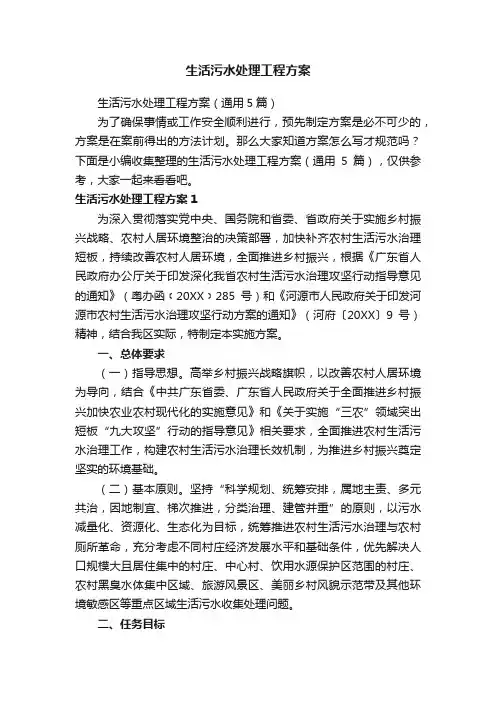

生活污水处理工程方案（通用5篇）
生活污水处理工程方案生活污水处理工程方案（通用5篇）为了确保事情或工作安全顺利进行，预先制定方案是必不可少的，方案是在案前得出的方法计划。
那么大家知道方案怎么写才规范吗？下面是小编收集整理的生活污水处理工程方案（通用5篇），仅供参考，大家一起来看看吧。
生活污水处理工程方案1为深入贯彻落实党中央、国务院和省委、省政府关于实施乡村振兴战略、农村人居环境整治的决策部署，加快补齐农村生活污水治理短板，持续改善农村人居环境，全面推进乡村振兴，根据《广东省人民政府办公厅关于印发深化我省农村生活污水治理攻坚行动指导意见的通知》（粤办函﹝20XX﹞285号）和《河源市人民政府关于印发河源市农村生活污水治理攻坚行动方案的通知》（河府〔20XX〕9号）精神，结合我区实际，特制定本实施方案。
一、总体要求（一）指导思想。
高举乡村振兴战略旗帜，以改善农村人居环境为导向，结合《中共广东省委、广东省人民政府关于全面推进乡村振兴加快农业农村现代化的实施意见》和《关于实施“三农”领域突出短板“九大攻坚”行动的指导意见》相关要求，全面推进农村生活污水治理工作，构建农村生活污水治理长效机制，为推进乡村振兴奠定坚实的环境基础。
（二）基本原则。
坚持“科学规划、统筹安排，属地主责、多元共治，因地制宜、梯次推进，分类治理、建管并重”的原则，以污水减量化、资源化、生态化为目标，统筹推进农村生活污水治理与农村厕所革命，充分考虑不同村庄经济发展水平和基础条件，优先解决人口规模大且居住集中的村庄、中心村、饮用水源保护区范围的村庄、农村黑臭水体集中区域、旅游风景区、美丽乡村风貌示范带及其他环境敏感区等重点区域生活污水收集处理问题。
二、任务目标（一）总体目标。
到20XX年，全区农村生活污水总治理率达到70%以上，污水治理设施有效运行率达到90%以上，村民满意率达到80%以上。
全面建立完善农村生活污水治理长效运维管护机制及治理成效评估机制。
（二）年度目标。

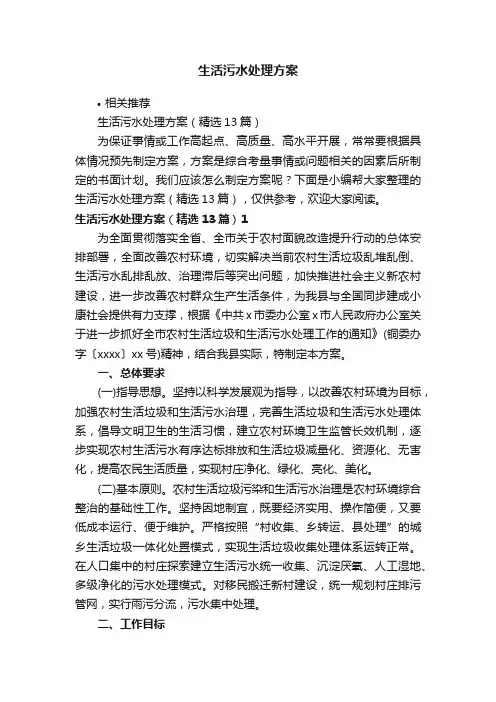

生活污水处理方案
生活污水处理方案•相关推荐生活污水处理方案（精选13篇）为保证事情或工作高起点、高质量、高水平开展，常常要根据具体情况预先制定方案，方案是综合考量事情或问题相关的因素后所制定的书面计划。
我们应该怎么制定方案呢？下面是小编帮大家整理的生活污水处理方案（精选13篇），仅供参考，欢迎大家阅读。
生活污水处理方案（精选13篇）1为全面贯彻落实全省、全市关于农村面貌改造提升行动的总体安排部署，全面改善农村环境，切实解决当前农村生活垃圾乱堆乱倒、生活污水乱排乱放、治理滞后等突出问题，加快推进社会主义新农村建设，进一步改善农村群众生产生活条件，为我县与全国同步建成小康社会提供有力支撑，根据《中共x市委办公室x市人民政府办公室关于进一步抓好全市农村生活垃圾和生活污水处理工作的通知》(铜委办字〔xxxx〕xx号)精神，结合我县实际，特制定本方案。
一、总体要求(一)指导思想。
坚持以科学发展观为指导，以改善农村环境为目标，加强农村生活垃圾和生活污水治理，完善生活垃圾和生活污水处理体系，倡导文明卫生的生活习惯，建立农村环境卫生监管长效机制，逐步实现农村生活污水有序达标排放和生活垃圾减量化、资源化、无害化，提高农民生活质量，实现村庄净化、绿化、亮化、美化。
(二)基本原则。
农村生活垃圾污染和生活污水治理是农村环境综合整治的基础性工作。
坚持因地制宜，既要经济实用、操作简便，又要低成本运行、便于维护。
严格按照“村收集、乡转运、县处理”的城乡生活垃圾一体化处置模式，实现生活垃圾收集处理体系运转正常。
在人口集中的村庄探索建立生活污水统一收集、沉淀厌氧、人工湿地、多级净化的污水处理模式。
对移民搬迁新村建设，统一规划村庄排污管网，实行雨污分流，污水集中处理。
二、工作目标(一)农村生活垃圾处理。
xxxx年底，全县所有行政村实现全覆盖，乡镇(街道)集镇启动建设垃圾中转站，行政村启动建设生活垃圾收集站(房)，村寨启动建设生活垃圾收集池。
农村生活垃圾处理工作与精准扶贫相结合，聘请由民政兜底的贫困户参与环境卫生保洁，积极争取项目和资金，在中心乡镇(街道)修建一座生活垃圾无害化处理场，做到户分类、村收集、乡镇(街道)转运、县处理。
生活污水处理设计方案
生活污水处理设计方案一、概述本污水处理装置主要用于处理洗菜、洗碗、浴室、洗衣和盥洗等生活污水。
我们致力于保证处理效果的同时，最大限度地考虑投资效益和处理成本，因此提交以下污水处理方案，供有关领导、技术人员、环保管理部门和有关专家审查和参考。
二、设计依据我们的设计依据包括《国家污水综合排放标准》（GB8978-1996）、室外排水设计规范（GBJ14—87）、JB/T6932-93《生物接触氧化法生活污水净化器标准》、建筑给排水设计规范（GBJ15-88）以及有关土建、电气设计规范和水质水量要求。
三、设计原则我们采用先进、成熟、可靠的A/O法二级生化处理工艺，能够有效地去除BOD5、氨氮和磷，确保处理出水各项指标达到设计要求。
我们还考虑到污水处理系统配套的减振、降噪、除臭等措施，以防止对环境的二次污染。
污水处理以生化处理为主，实用可靠，布置紧凑，占地面积小，工程投资省，建设周期短。
操作管理方便，技术要求简单，尽可能实现自动化控制。
主要设备均为全地埋式，检查井和地坪相平，电控部分也可按业主要求集中控制。
设备上部覆土后，能够承受行人和一般非机动车的荷载，或种植花草。
四、生活污水处理的目的和任务本生活污水处理装置的目的是将污水处理后达到国家排放标准，保护环境，保障人民健康。
我们的任务是设计和建造一个高效、可靠、节能、环保的污水处理系统，确保处理出水各项指标达到国家排放标准。
五、污水处理方案本方案采用A/O法二级生化处理工艺，包括进水泵房、格栅池、调节池、A/O生化池、二沉池、消毒池等主要构筑物和设备。
其中，A/O生化池是本系统的核心处理设施，能够有效地去除BOD5、氨氮和磷，确保处理出水各项指标达到国家排放标准。
同时，我们还考虑到污泥的处理和回用，采用污泥浓缩、脱水、干化等方法，实现污泥的资源化利用。
六、电器控制本系统采用PLC自动控制系统，能够实现自动化控制，具有操作简便、可靠性高、运行稳定等优点。
同时，我们还考虑到对环境的影响，采用减振、降噪、除臭等措施，确保系统运行时对环境的影响最小化。
生活污水治理工作方案范文(3篇)
生活污水治理工作方案范文（3篇）生活污水治理工作方案范文（精选3篇）生活污水治理工作方案范文篇1一、总体目标坚持“城乡融合、建管并重，上下联动、部门协作，政策集成、创新驱动”的原则，健全完善长效管理机制，基本实现农村生活污水应集尽集、应治尽治、达标排放。
二、主要举措（一）推进农村生活污水处理设施建设。
配合做好市政管网建设，聚焦“两根管子”建设，着力统筹推进厕污、生活污水共治和自来水接入一步到位。
（二）推进农村黑臭水体综合整治。
全力推进“一河一策”，严格落实“河（湖）长制”，加强日常巡河及管护工作，确保河面、河岸干净整洁和河道畅通。
持续开展农村生活污水直排、污水塘、污水沟、黑臭水体专项治理，健全“一村一档”农村黑臭水体治理台帐，压紧压实治理责任，消除农村黑臭水体。
（三）推进农村水土保持生态环境建设。
桤木河流经我街道，今年计划创建清平村“水美新村”1个，新沟改造项目不但可以改善项目区水生态环境，而且推动周边农家乐和水果种植业的发展，实现农民增收的目标。
（四）强化污水收集。
排水体制应遵循“应收尽收”的原则，结合我街道实际，因地制宜选用分流制或合流制。
污水收集系统应遵循按永久性设施进行建设的原则确定规划建设标准。
污水收集管网布局应和相关规划有机衔接。
（五）科学确定规模。
在充分考虑农村居民生活污水水量和水质变化的同时，兼顾畜禽养殖、乡村旅游等相关产业产生的污水水量和水质变化，确定经济合理的建设规模。
（六）注重再生利用。
加快推进污水处理和再生水利用设施建设，进一步扩大生态环境、农业灌溉等领域的再生水利用量。
加快推进污泥资源化利用工作，鼓励将污泥衍生产品用于沙地荒地治理、园林绿化、土壤改良、生态修复、能源利用等项目。
三、保障措施（一）强化责任落实。
街道办履行本辖区农村生活污水治理有关工作的牵头责任，落实组织和政策保障，做好上下衔接、统筹协调、督查考核等工作。
各村（社区）落实属地管理原则，加强对污水排放治理的监管工作。
村生活污水处理工程设计方案
村生活污水处理工程设计方案1.引言在农村地区，生活污水处理一直是一个严峻的问题。
传统的处理方式往往存在着高成本、低效率、污染环境等问题。
因此，为了解决这一问题，我们设计了一种适合农村地区的生活污水处理工程方案。
2.设计目标本方案的设计目标是建立一个高效、低成本的生活污水处理系统，能够有效处理农村地区的生活污水，达到环境保护的要求，并能够实现资源的回收利用。
3.设计方案（1）收集系统：在农村地区，由于房屋分散，人口稀疏，传统的污水收集系统难以建设，因此我们选择采用分散式收集系统。
每户通过下水道将生活污水引入集中处理设施。
（2）预处理系统：收集到的生活污水首先经过预处理系统进行初步处理。
预处理系统包括格栅过滤、沉砂池、格网沉淀器等，用于去除大颗粒污物、悬浮固体和沉积物。
（3）生物处理系统：生活污水经过预处理后，进入生物处理系统进行二次处理。
生物处理系统采用生物滤池和人工湿地的组合。
生物滤池主要通过微生物的附着作用将有机物分解为无机物，减少污水中的有机污染物和氮磷等营养物质。
人工湿地则通过湿地植物的吸收和生态系统的自净作用，进一步净化污水。
（4）消毒系统：经过生物处理系统处理后的污水，仍然可能存在有害细菌和病毒。
因此，我们设计了消毒系统，通过紫外线或氯化等方法对污水进行消毒，确保出水符合国家的卫生标准。
（5）回用系统：在处理过程中，我们还设置了回用系统，用于回收可再利用的水资源。
回用系统包括二次供水系统和灌溉系统。
二次供水系统将处理后的水供给给民众，用于冲厕、洗衣等生活用水。
灌溉系统则将处理后的水用于农田灌溉，提高农田的水资源利用效率。
4.设施设计在具体设施设计上，我们选择了塑料制品作为主要材料，原因有以下几点：一是塑料具有良好的耐腐蚀性能，可以满足处理污水的要求；二是塑料制品具有较低的成本，适合农村地区的经济水平；三是塑料制品具有轻便易搬运的特点，方便在农村地区施工。
在污水处理设备的选型上，我们选择了性价比较高的设备，并进行合理的布局和设计，以提高处理效率和节约成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章工程概况一、概述某生活污水日排量较大，需对其进行达标处理后方能排放。
生活废水中含有许多有机和无机的污染物，直接排入水体将使受纳水体产生富营养化，对环境造成破坏，为保障人民身体健康、治理污染，保护环境不被破坏，需对小区的生活污水进行集中处理后方能排放。
我公司系从事给排水技术研究、咨询、工程设计、设备设计制造、安装、调试、物业管理一条龙服务的专业公司。
在水处理工艺、工程承接方面具有丰富的实践经验，在结合对同类污水治理工程实践及总结国内先进成熟技术成果的基础上，本着保证处理效果、最大限度地考虑投资效益和处理成本的原则，提交本初步设计工艺方案，供业主及有关部门参考论证。
二、设计依据根据业主提供的废水排放量，废水处理设计规模为24立方/日。
设计的工艺流程污水排放执行《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A标。
1、法律，法规《中华人民共和国环境保护法》《中华人民共和国水污染防治法》《全国生态环境建设规划》《全国生态环境保护纲要》2、规范和标准《污水综合排放标准》（GB8978-1996）《城镇污水处理厂污染物排放标准》（GB18918-2002）《室外排水设计规范》（GB50014-2006）《建筑给水排水设计规范》（GB50015-2003）《水处理设备制造技术条件》(JB/T2932-1999)《污水处理用微孔曝气器》(CJ/T3015.1-1993)《曝气器清水充气氧性能测定》(CJ/T3015.2-1993)《双环伞型曝气器》(CJ/T3015.3-1993)《污水处理用可张中、微孔曝气器》)(CJ/T3015.4-1993)《水处理用溶药搅拌设备》(CJ/T3061-1996)《生物接触氧化法生活污水处理器》(JB/T6932-93)《潜水排污泵》(CJ/T3038-1995)《电器设备配电设计规范》(GB50055-93)《机电产品包装通用技术条件》(GB/T1384-92)《电力装置的继电保护和自动装置设计规范》(GB/50062－2008)《钢制焊接常压容器》(JB4735-1997)《碳素结构钢》(GB700-2006)《产品标牌》(GB/T13306-1991)《钢制法兰技术条件》(GB/T9124-2000)《钢制法兰类型与参数》(GB/T9112-2000)《钢制阀门一般要求》(GB/T12224-1989)《通用阀门供货要求》(B/T7928-1999)《阀门的检验与试验》(JB/T9092-1999)三、设计水量及水质1、设计水量根据业主提供的资料，本工程设计处理水量按24m3/d规模进行,即按Q=1m3/h 计。
2、废水水质根据业主提供资料，结合本公司同类工程中的经验，确定综合污水水质水量如表1-1。
表1-1综合污水水质水量一览表3、出水水质排放执行《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A标，其中主要污染物指标如下，如表1-2。
表1-2出水水质水量一览表第二章工艺设计一、设计原则1.贯彻执行国家关于环境保护的政策，符合国家的有关法律、法规、规范及标准。
2.根据设计进出水质要求，所选污水处理工艺力求技术先进成熟、处理效果好、运行稳妥可靠、高效节能、经济合理，确保污水处理效果，减少工程投资及日常运行费用。
3.妥善处理污水处理过程中产生的污泥，避免造成二次污染。
4.为确保工程的可靠性及有效性，提高自动化水平，降低运行费用，减少日常维护检修工作量，改善工人操作条件，本工程中所选用的设备为优良名牌设备。
5.为保证污水处理系统正常运转，供电系统需有较高的可靠性，且污水站运行设备有足够的备用率。
6.站区总平面布置力求在便于施工、安装和维修的前提下，使各处理构筑物尽量集中，节约用地。
使污水处理站环境和城镇周围环境协调一致。
7. 站区建筑风格力求统一，简洁明快、美观大方，并与其周围景观相协调。
二、设计范围本工程的设计范围是：生活污水流入处理站界区始、至全处理工艺出水为止，其内部的各工艺单元的全部内容，其中包括工艺、土建、电气、设备等各专业内容。
三、工艺流程及说明1、水质特性分析生活废水有以下主要特征：⑴有机污染物（CODcr）浓度较高，但生化性较好。
⑵废水的SS高，因此对废水必须进行沉淀处理。
⑶废水排放标准为一级A标，出水必须要消毒。
2、工艺的确定根据业主对生活废水治理要求，以及环境影响、节约土地等各方面的要求，结合我公司以往生活废水处理的成功经验，决定采用生物处理法。
根据微生物固着状态的不同，生物处理法分为活性污泥法和生物膜法两种。
本设计方案采用“生物膜法”为核心处理单元的工艺方案。
MBR生物膜反应器是膜分离技术和活性污泥生物技术的结合。
它不同于活性污泥法，不使用沉淀池进行固液分离，而是使用中空纤维膜替代沉淀池，因此具有高效固液分离性能，同时利用膜的特性，使活性污泥不随出水流失，在生化池中形成8000－12000 mg/L超高浓度的活性污泥浓度，使污染物分解彻底，因此出水水质良好、稳定，出水细菌、悬浮物和浊度接近于零。
生活污水处理后可直接回用，在污水处理方面具有传统工艺不具备的优点。
优点：（1）出水水质优良、稳定；（2）工艺简单。
由于膜的高效分离作用，不必单独设立沉淀、过滤等固液分离池；（3）占地面积少。
处理单元内生物量可维持在高浓度，使容积负荷大大提高，同时膜分离的高效性，使处理单元水力停留时间大大缩短；（4）污泥排放量少，只有传统工艺的30%，污泥处理费用低；（5）膜生物反应器可以滤除细菌、病毒等有害物质，可显著节省加药消毒所带来的长期运行费用并扩大污水回用范围；（6）系统抗冲击性强，适应范围广；（7）较好的设备化和自动化，管理简便；（8）模块化设计，易于扩容，可移动式处理。
此外，由于来水水量变化较大，为了保证良好的处理效果，在进入MBR生物膜反应器前有必要设置前处理单元，以均衡来水的水量。
3、工艺流程简图图1工艺流程示意图4、工艺流程论证生活污水处理系统包括预处理、生物处理、后续处理三个阶段。
1) 预处理工段 预处理工段的功能：a 、去除水中大量悬浮固体杂质；b 、去除水中大部分动植物油c 、收集废水；d 、水量调节；e 、水质调节。
废水的均量、均质对减小污水处理工程规模、降低投资以及保证处理效果都是至关重要的。
生活污水从化粪池自流进格栅井，经过平面格栅去除大量悬浮固体杂质后进入调节池。
综合污水在调节池内对水质水量进行均化。
调节池污水经潜污泵提升至MBR生物膜反应器。
预处理工段处理构筑物有格栅井、调节池。
2)MBR生物膜反应器“水解酸化+接触氧化+MBR膜”生物处理是本工程的核心，主要去除COD、BOD以及污水中的氮和磷。
3)后续处理工段后续处理工段包括紫外线消毒和清水池。
5、各单元工艺形式的选择（1）格栅井格栅主要有两个作用：一是拦截大块漂浮物，防止阻塞潜污泵；二是拦截较小的漂浮物，避免影响后续处理单元的处理效率。
由于本项目中水量较小，本设计中采用平面格栅。
（2）综合调节池由于污水来水的性质决定了来水水量具有不均匀性，故设置调节池以均化污水的水质水量，降低冲击负荷对后续处理单元的影响。
调节池内的污泥定期清掏，清掏的污泥经过无害化处理后外运。
（3）MBR生物反应器MBR生物反应器主要由缺氧区、好氧区、膜分离区、清水箱、操作间、回流泵、紫外线消毒装置组成，污水调节池内的污水由提升泵提升进入生物反应器的缺氧区，污水经过缺氧处理后自留进入到好氧去，通过PLC控制器开启曝气机充氧，由于考虑到中空纤维膜的反洗和再生，本装置将设计为内置式MBR膜组件，该区组要由膜组件、自吸泵、曝气装置组成，曝气池内的污水经MBR膜在自吸泵抽吸下经过紫外线消毒后进入清水箱，浓液返回缺氧池。
反冲洗泵利用清洗池中处理水对膜处理设备进行反冲洗，反冲水由膜内侧向外反冲，污水返回调节池。
通过膜生物反应器内的水位控制提升泵的启闭。
膜单元的过滤操作与反冲洗操作可自动或手动控制。
当膜单元需要化学清洗操作时，关闭进水阀和污水循环阀，启动化洗程序对膜进行化洗。
（4）操作间操作间与MBR膜生物反应器合并在一起，为一体化装置。
操作间内设回转式鼓风机2台,轮转使用，控制柜也放置在风机房内。
风机的能耗、噪声、振动等指标是人们关注的，因为它们决定着污水处理成本及对周边环境的影响，为此经过经济技术性比较，选用HD-40S型回转鼓风机。
紫外线消毒装置、膜自吸泵、膜反冲洗泵、在线清洗装置等设备都设置在操作间内。
6、自动控制整套系统污水设备由自动和手动两种控制功能，系统平时自动运行，即根据生活污水调节池液位的高、低联锁停、启该装置，装置配备的所有设备均可自动运行；当出现故障时，能报警。
自动控制要求包括：1) 两台风机一用一备，风机既可联动，又可分动；两台风机分别自带压力表；设备停运时间超过10小时时，风机要定时间歇启动（每4小时启动一次，一次运行半小时）2）调节池内设两台提升泵，两台提升泵一用一备，交替运行，污水池液面在高位时自动启动，低位时自动停泵，警戒水位两台同时启动，两台水泵既可联动，又可分动。
3）由于本设计污泥量较小，污泥回流泵手动控制进行污泥回流。
4) 风机、水泵配备自动检测报警系统，并配过流、过压和缺相保护电路。
5）MBR采用间歇的运行方式，自吸泵抽吸11～13分钟，停止2～3分钟，可有效防止膜孔堵塞，保证膜分离长期、稳定的运行。
7、各单元工艺之间的联系和协同作用在污水处理的工艺流程中，各单元具有不同的去除对象，但是又相互协调。
首先生活污水从化粪池自流进格栅井，经过平面格栅去除大量悬浮固体杂质后进入调节池。
在调节池内对污水进行水量水质的调节。
调节池有效的防止了水量冲击负荷对后续处理单元的影响。
污水经潜污泵的提升进入MBR膜生物反应器，首先进入水解酸化处理单元，污水经过水解酸化处理后，悬浮物和各类有机污染物被部分去除，污水的可生化性得到有效改善，提高了后续处理单元的处理效率。
而后污水自流进入接触氧化处理单元，在该单元内，有机污染物在好氧微生物的作用下被有效去除。
好氧池的污水自流进入MBR膜池，去除水中的悬浮物并进一步降解水中的有机物等，膜池出水由自吸泵抽吸后经紫外线消毒后进入清水池，清水池的水可达标排放或回用。
8、设备选型对运行维护的影响（1）水泵的选择废水提升泵选用潜水泵。
潜水泵安装操作方便，简化土建结构，降低工程造价，并且运行管理方便，安全可靠。
（2）风机的选择风机选用高效节能、噪声较低的回转式鼓风机。
（3）膜自吸泵MBR膜自吸泵选用轻型不锈钢自吸泵。
（4）MBR膜MBR膜选用国产名牌中空纤维膜。
9、节能问题污水处理在保证合理设计的前提下尽量减少提升次数，提升泵选择的扬程、流量适当，风机采用高效节能的回转式鼓风机。
10、污泥与处理站废水的妥善处理剩余污泥的处置问题，是污水处理站运行好坏的关键问题之一，MBR工艺中污泥负荷非常低，反应器内营养物质相对缺乏，微生物处在内源呼吸区，污泥产率低，因而使得剩余污泥的产生量很少，SRT得到延长，排除的剩余污泥浓度大，可不用进行污泥浓缩，而直接进行脱水，这就大大节省了污泥处理的费用。
