常见组网设备
按配置形式分类 > 独立式、堆叠式、模块式
按是否提供智能功能分类 > 普通型、智能型
按是否提供网管功能分类 > 非网管型、网管型
按安装形式分类 > 桌面式、机架式
28
集线器的安装与使用
普通集线器选择合适的位置放置，适合接线和调试观察，注意水火安全、 通风良好等。
机架式集线器必须使用厂商提供的配件正确地安装到指定类型的机架上。 集线器使用过程注意：供电良好、防雷措施、防尘防湿、不要重物堆压等。 各种集线器端口连接形式正确，操作得当。 集线器的上电初始化和工作过程中注意有关指示灯的状态变化。 智能集线器的管理与维护。
11
MODEM的安装与使用
Modem硬件的安装：根据不同类型的Modem进行不同方式的安装。 线路的连接：电话线（Line In）、数据线（串行电缆/USB电缆）。 驱动程序的安装和有关硬件参数的配置。 拨号网络Dial-Up Network的建立和设置。 网络层协议的配置和应用软件的安装。 注意外界的强干扰信号、雷雨天气禁用。
3
怎样学习网络设备的知识？
网络设备的功能是什么？ 网络设备的基本工作原理是什么？ 如何选用（设计）网络设备？ 如何评价（比较）网络设备？ 如何安装和使用网络设备？ 如何管理和配置网络设备？ 如何维护和监控网络设备？
4
物理层设备
1、调制解调器Modem
• 基于PSTN实现计算机联网的信号转换与通信设备
9
MODEM的使用方式
利用Modem和 PSTN建立起来 的网络往往称
为拨号网络 Dial-up
Network，这 种网络可按需 建立和拆除。
10
MODEM的分类
内置Modem卡：独立的可安装到总线扩展槽中的Modem。 外置Modem：具有独立供电装置的独立网络设备，连接到计算机串行口。 主板集成的Modem：直接由主机板提供。 PCMCIA Modem：笔记本电脑使用。 机架式Modem（池）：ISP使用。 无线Modem：手机GPRS/CDMA网络使用。 其他工业用Modem等。
8
MODEM的工作协议
Modem属于网络接口设备，工作在OSI/RM的物理层和数据连路层（部 分）。
> 物理层协议：规定通信双方的信号传输与交互的一系列规则，主要由CCITT （ITU）根据不同的数据传输速率制定，如V.22、V.32、 V.32bis、V.34、 V.34+、V.90、V.92等
17
中继器概述
从另一个角度看，也可以把中继器看作是网络互连设备，把位于不同位置 的两个物理网段互连起来，但要求互连的这两个物理网段的物理层一致， 也即中继器的每个网络端口是一致的。利用中继器把两个物理网段互连后 形成的一个大网段应看作是同一个物理网络。
在同一个物理网络中可以使用的中继器数量往往是有限制的，原因是通信 双方在通信过程中需要保障数据的传输时间和响应时间。
输计算机通信信号，同时保留传统的电视信号传输。
> 该技术对ADSL技术形成一定的冲击。
13
光纤收发器概述
光纤收发器的主要作用是实现光、电信号的相互转换，因此又称为光电转换器。其作用也 可理解为光信号和电信号的相互调制解调，因此也有地方称为光纤Modem。
早期组网时，由于光纤、光缆成本较高，因此使用频率较低。当需要在电信号网络中使用 光纤提高通信质量和距离时，可以使用光纤收发器实现光电信号转换，从而实现光信号传 输和电信号传输的无缝对接。
光纤收发器提供的端口类型
> 电信号端口：RJ-45端口 > 光信号端口：SC【方】、ST【圆】等光纤端口
光纤收发器的使用注意事项
> 收发双方最好使用同一品牌同一型号同一批次的产品 > 大多数光纤收发器仅支持全双工工作模式，注意温度适应性
15
光纤收发器设备
16
中继器概述
中继器Repeater是简单的网络设备，一般提供两个等同的网络端
传统PSTN中用户终端线路传输的信号是模拟信号，而计算机处理的是数字数据/信号，必
须在这两种信号间进行转换才可利用PSTN线路实现计算机联网，这个转换设备就是调制 解调器Modem。
调制解调器是两个设备的合成体，用于双向计算机网络通信。
> 调制器Modulator：把计算机需要传输的数字数据信号调制为适合PSTN线路的模拟信号。 > 解调器Demodulator：把来自PSTN线路的模拟通信信号转换为数字信号并提取其中的通信数
形成一个逻辑上的整体。堆叠端口增加了集线器的成本，而且堆叠只能在近距离内实现。
多个集线器堆叠或级联后形成了一个更大的物理网络，连接在所有集线 器端口上的网络设备在更大的范围中共享网络带宽，导致整个网络的通 信性能进一步降低。
25
集线器的级联
26
集线器的堆叠
不同厂家集线器使用的堆叠技术各
不相同，因此只能使用同一厂家同 一型号的多个集线器进行堆叠。
集线器的堆叠方式有两种不同的实现 方式，由集线器提供不同的堆叠模块 和堆叠电缆来实现，不能混合使用。
几个集线器堆叠成功后形成一个更大的集线器整体，它们同在一个物理网 段，共享同一个冲突域和广播域。
27
集线器的分类
按提供的RJ-45端口数量分类 > 5口、8口、12口、16口、24口等
按传输速率/带宽分类 > 10M、100M、10/100M双速自适应
只有集线器本身损坏才会导致整个网络瘫痪，某个网络端口故障不会影响到其他的网络端 口。每个网络端口的地位是等同无差别的。
23
集线器的工作原理
所有端口同在一个物理网段和物理网络
24
集线器的互联
一个集线器提供的网络端口数量是有限的，而网络的规模在不断扩张，单个集线器不能满 足组网需求，多个集线器共同工作是组网的必然要求。
据。 > 除了必要的信号转换之外，Modem还须完成计算机通信所需的物理层和数据连路层的相关通信
控制工作，这由相应的通信协议来实施。Modem不是纯粹的物理层设备。
6
PSTN网络系统构成
双绞线
光纤、微波、同轴
端局
长途局
中心局
长途局
双绞线
端局
本地回路
准长途干线高带宽长途干线源自准长途干线本地回路7
MODEM的工作原理
2、光纤收发器Fiber Converter
• 基于光纤/光缆传输介质实现计算计联网的信号转换设备
3、中继器Repeater
• 通信信号的放大与整形设备，用来实现物理网络的互连
4、集线器HUB
• 多端口中继器，用来实现物理网络的组建与信号传输
5
MODEM概述
早期远程网络主要通过租用电信部门广泛建立的公用交换网络PSTN(Public Switched Telephone Network)通信线路实现，专门铺设远程网络通信线路在很多情况下虽然可行， 但费用很高。
随着网络中使用的光纤、光缆越来越多，频繁使用外置独立的光纤收发器会带来一些问题， 因此当前有许多网络通信设备把光纤收发器直接集成在设备内部，由此直接提供光纤接口。
有些光纤收发器使用外置独立电源，有些自身集成电源电路。
14
光纤收发器的分类与使用
光纤收发器的分类
> 按光纤类型分类：单模和多模光纤收发器 > 按光纤数量分类：单纤和双纤收发器 > 按传输速度分类：10、100、1000Mbps等 > 按物理结构分类：桌面独立式和机架式
口，其作用是把从一个网络端口接收到的通信信号经过内部电子线路的整 形放大后从另一个网络端口转发出去。因此又称为转发器，可双向转发通 信信号。
> 当一个网络中的通信信号在一段传输介质上不能顺利传输到目的节点时，可利 用中继器有效扩大联网范围和距离。
中继器工作在OSI/RM的最低层物理层，仅处理通信信号，不理解信号中包 含的通信数据。因此可认为中继器不具备任何智能，能转发任何类型的数 据包，不管数据包正确与否，也不论是单播、组播还是广播数据包。
19
中继器连接的网络/网段
20
集线器概述
从本质上讲，集线器HUB是一个多端口的中继器，它也仅工作在OSI/RM
的最低层物理层，其内部也仅处理通信信号而不涉及信号中的通信数据。 集线器提供多个相同的网络端口，每个网络端口可连接一联网设备。和中
继器不同的是集线器一般提供使用双绞线的RJ-45端口，有些可能提供少量 AUI端口或BNC端口。 发明集线器是为了改善和解决总线拓扑结构的10BASE-2以太网的种种弊端 问题，使网络组建简单化，使网络工作更加稳定可靠，使网络故障范围缩 减在较小的范围内。
> 数据链路层协议：规定通信双方的数据传输于交互的一系列规则，典型的协议 有三种：
• 面向字符的仿真终端(Simulation Terminal)协议 • 面向字符的SLIP(Serial Line Internet Protocol) • 面向比特流的PPP(Point to Point Protocol)
本课程主要涉及以太网数据链路层设备，包括网卡、网桥和交换机，因此 在学习这些设备时应努力联系前面学习的以太网技术。
30
网卡概述
网卡是网络接口卡的简称，缩写为NIC(Network Interface Card)，又称为网络适配器
(Network Adapter)。
网卡是连接连网设备（计算机等）和网络传输介质的网络接口设备，它的基本功能是实现通
21
集线器概述
使用集线器作为连网设备而形成的拓扑结构是星型结构，但本质上并没有 改变网络通信的工作原理。
> 从集线器的工作原理来看，集线器内部实际上仍然是一条总线，所有的网络端口“挂” 在这条总线上，当一个网络端口收到通信信号后经过整形放大处理后送到这条内部总 线上“广播”到其他所有网络端口上，连接在这些端口上的设备都可以接收到这个相 同的通信信号。
按是否提供智能功能分类 > 普通型、智能型
按是否提供网管功能分类 > 非网管型、网管型
按安装形式分类 > 桌面式、机架式
28
集线器的安装与使用
普通集线器选择合适的位置放置，适合接线和调试观察，注意水火安全、 通风良好等。
机架式集线器必须使用厂商提供的配件正确地安装到指定类型的机架上。 集线器使用过程注意：供电良好、防雷措施、防尘防湿、不要重物堆压等。 各种集线器端口连接形式正确，操作得当。 集线器的上电初始化和工作过程中注意有关指示灯的状态变化。 智能集线器的管理与维护。
11
MODEM的安装与使用
Modem硬件的安装：根据不同类型的Modem进行不同方式的安装。 线路的连接：电话线（Line In）、数据线（串行电缆/USB电缆）。 驱动程序的安装和有关硬件参数的配置。 拨号网络Dial-Up Network的建立和设置。 网络层协议的配置和应用软件的安装。 注意外界的强干扰信号、雷雨天气禁用。
3
怎样学习网络设备的知识？
网络设备的功能是什么？ 网络设备的基本工作原理是什么？ 如何选用（设计）网络设备？ 如何评价（比较）网络设备？ 如何安装和使用网络设备？ 如何管理和配置网络设备？ 如何维护和监控网络设备？
4
物理层设备
1、调制解调器Modem
• 基于PSTN实现计算机联网的信号转换与通信设备
9
MODEM的使用方式
利用Modem和 PSTN建立起来 的网络往往称
为拨号网络 Dial-up
Network，这 种网络可按需 建立和拆除。
10
MODEM的分类
内置Modem卡：独立的可安装到总线扩展槽中的Modem。 外置Modem：具有独立供电装置的独立网络设备，连接到计算机串行口。 主板集成的Modem：直接由主机板提供。 PCMCIA Modem：笔记本电脑使用。 机架式Modem（池）：ISP使用。 无线Modem：手机GPRS/CDMA网络使用。 其他工业用Modem等。
8
MODEM的工作协议
Modem属于网络接口设备，工作在OSI/RM的物理层和数据连路层（部 分）。
> 物理层协议：规定通信双方的信号传输与交互的一系列规则，主要由CCITT （ITU）根据不同的数据传输速率制定，如V.22、V.32、 V.32bis、V.34、 V.34+、V.90、V.92等
17
中继器概述
从另一个角度看，也可以把中继器看作是网络互连设备，把位于不同位置 的两个物理网段互连起来，但要求互连的这两个物理网段的物理层一致， 也即中继器的每个网络端口是一致的。利用中继器把两个物理网段互连后 形成的一个大网段应看作是同一个物理网络。
在同一个物理网络中可以使用的中继器数量往往是有限制的，原因是通信 双方在通信过程中需要保障数据的传输时间和响应时间。
输计算机通信信号，同时保留传统的电视信号传输。
> 该技术对ADSL技术形成一定的冲击。
13
光纤收发器概述
光纤收发器的主要作用是实现光、电信号的相互转换，因此又称为光电转换器。其作用也 可理解为光信号和电信号的相互调制解调，因此也有地方称为光纤Modem。
早期组网时，由于光纤、光缆成本较高，因此使用频率较低。当需要在电信号网络中使用 光纤提高通信质量和距离时，可以使用光纤收发器实现光电信号转换，从而实现光信号传 输和电信号传输的无缝对接。
光纤收发器提供的端口类型
> 电信号端口：RJ-45端口 > 光信号端口：SC【方】、ST【圆】等光纤端口
光纤收发器的使用注意事项
> 收发双方最好使用同一品牌同一型号同一批次的产品 > 大多数光纤收发器仅支持全双工工作模式，注意温度适应性
15
光纤收发器设备
16
中继器概述
中继器Repeater是简单的网络设备，一般提供两个等同的网络端
传统PSTN中用户终端线路传输的信号是模拟信号，而计算机处理的是数字数据/信号，必
须在这两种信号间进行转换才可利用PSTN线路实现计算机联网，这个转换设备就是调制 解调器Modem。
调制解调器是两个设备的合成体，用于双向计算机网络通信。
> 调制器Modulator：把计算机需要传输的数字数据信号调制为适合PSTN线路的模拟信号。 > 解调器Demodulator：把来自PSTN线路的模拟通信信号转换为数字信号并提取其中的通信数
形成一个逻辑上的整体。堆叠端口增加了集线器的成本，而且堆叠只能在近距离内实现。
多个集线器堆叠或级联后形成了一个更大的物理网络，连接在所有集线 器端口上的网络设备在更大的范围中共享网络带宽，导致整个网络的通 信性能进一步降低。
25
集线器的级联
26
集线器的堆叠
不同厂家集线器使用的堆叠技术各
不相同，因此只能使用同一厂家同 一型号的多个集线器进行堆叠。
集线器的堆叠方式有两种不同的实现 方式，由集线器提供不同的堆叠模块 和堆叠电缆来实现，不能混合使用。
几个集线器堆叠成功后形成一个更大的集线器整体，它们同在一个物理网 段，共享同一个冲突域和广播域。
27
集线器的分类
按提供的RJ-45端口数量分类 > 5口、8口、12口、16口、24口等
按传输速率/带宽分类 > 10M、100M、10/100M双速自适应
只有集线器本身损坏才会导致整个网络瘫痪，某个网络端口故障不会影响到其他的网络端 口。每个网络端口的地位是等同无差别的。
23
集线器的工作原理
所有端口同在一个物理网段和物理网络
24
集线器的互联
一个集线器提供的网络端口数量是有限的，而网络的规模在不断扩张，单个集线器不能满 足组网需求，多个集线器共同工作是组网的必然要求。
据。 > 除了必要的信号转换之外，Modem还须完成计算机通信所需的物理层和数据连路层的相关通信
控制工作，这由相应的通信协议来实施。Modem不是纯粹的物理层设备。
6
PSTN网络系统构成
双绞线
光纤、微波、同轴
端局
长途局
中心局
长途局
双绞线
端局
本地回路
准长途干线高带宽长途干线源自准长途干线本地回路7
MODEM的工作原理
2、光纤收发器Fiber Converter
• 基于光纤/光缆传输介质实现计算计联网的信号转换设备
3、中继器Repeater
• 通信信号的放大与整形设备，用来实现物理网络的互连
4、集线器HUB
• 多端口中继器，用来实现物理网络的组建与信号传输
5
MODEM概述
早期远程网络主要通过租用电信部门广泛建立的公用交换网络PSTN(Public Switched Telephone Network)通信线路实现，专门铺设远程网络通信线路在很多情况下虽然可行， 但费用很高。
随着网络中使用的光纤、光缆越来越多，频繁使用外置独立的光纤收发器会带来一些问题， 因此当前有许多网络通信设备把光纤收发器直接集成在设备内部，由此直接提供光纤接口。
有些光纤收发器使用外置独立电源，有些自身集成电源电路。
14
光纤收发器的分类与使用
光纤收发器的分类
> 按光纤类型分类：单模和多模光纤收发器 > 按光纤数量分类：单纤和双纤收发器 > 按传输速度分类：10、100、1000Mbps等 > 按物理结构分类：桌面独立式和机架式
口，其作用是把从一个网络端口接收到的通信信号经过内部电子线路的整 形放大后从另一个网络端口转发出去。因此又称为转发器，可双向转发通 信信号。
> 当一个网络中的通信信号在一段传输介质上不能顺利传输到目的节点时，可利 用中继器有效扩大联网范围和距离。
中继器工作在OSI/RM的最低层物理层，仅处理通信信号，不理解信号中包 含的通信数据。因此可认为中继器不具备任何智能，能转发任何类型的数 据包，不管数据包正确与否，也不论是单播、组播还是广播数据包。
19
中继器连接的网络/网段
20
集线器概述
从本质上讲，集线器HUB是一个多端口的中继器，它也仅工作在OSI/RM
的最低层物理层，其内部也仅处理通信信号而不涉及信号中的通信数据。 集线器提供多个相同的网络端口，每个网络端口可连接一联网设备。和中
继器不同的是集线器一般提供使用双绞线的RJ-45端口，有些可能提供少量 AUI端口或BNC端口。 发明集线器是为了改善和解决总线拓扑结构的10BASE-2以太网的种种弊端 问题，使网络组建简单化，使网络工作更加稳定可靠，使网络故障范围缩 减在较小的范围内。
> 数据链路层协议：规定通信双方的数据传输于交互的一系列规则，典型的协议 有三种：
• 面向字符的仿真终端(Simulation Terminal)协议 • 面向字符的SLIP(Serial Line Internet Protocol) • 面向比特流的PPP(Point to Point Protocol)
本课程主要涉及以太网数据链路层设备，包括网卡、网桥和交换机，因此 在学习这些设备时应努力联系前面学习的以太网技术。
30
网卡概述
网卡是网络接口卡的简称，缩写为NIC(Network Interface Card)，又称为网络适配器
(Network Adapter)。
网卡是连接连网设备（计算机等）和网络传输介质的网络接口设备，它的基本功能是实现通
21
集线器概述
使用集线器作为连网设备而形成的拓扑结构是星型结构，但本质上并没有 改变网络通信的工作原理。
> 从集线器的工作原理来看，集线器内部实际上仍然是一条总线，所有的网络端口“挂” 在这条总线上，当一个网络端口收到通信信号后经过整形放大处理后送到这条内部总 线上“广播”到其他所有网络端口上，连接在这些端口上的设备都可以接收到这个相 同的通信信号。
合集下载
无线电通讯组网设备清单
无线电通讯组网设备清单
方案一：
通过车载大功率电台直频通联。
优点：不需要架设中继差转台。
安装简便。
缺点：芝罘区内不能做到全面覆盖，有遮挡的区域通联效果差，甚至不发通联。
电台只能在车上使用，不能随身携带。
方案二：
通过架设差转台，使用手持电台或车载电台通联。
优点：通联效果好，用小功率电台（手持电台）即可在全区范围内通联，如使用车载台可以实现五区范围内通联，信号稳定，传输距离远。
缺点：需要在地势高的地方架设差转台，增加了组网和维护成本。
主要网络设备介绍
光纤分类措施
根据传播模数分类 单模光纤(SMF ：Single Mode Fiber)和多 模光纤(MMF：Multi Mode Fiber)
光纤通信系统及构成
一种光电转换器
光纤通信系统及构成
光纤通信系统是以光波为载体、光导纤维为传 播媒体旳通信方式,起主导作用旳是光源、光纤、 光发送机和光接受机。
（3）带宽占用方式不同 集线器全部端口共享集线器旳总带宽，而互换机旳每个端口都具有 自己独立旳带宽。
（4）传播模式不同 集线器采用半双工方式进行数据传播；互换机采用全双工方式来传 播数据。
互换机与集线器（HUB）旳主要 区别
总结：
互换机与集线器有着本质旳不同，不论在工作 层次、通讯方式、传播速度和可管理性上，都都 存在明显旳差别，互换机与集线器相比具有无与 伦比旳优势。目前，互换机已经成为组网中旳普 遍使用旳网络连接设备，而集线器已经逐渐在退 出历史舞台。
网络设备
传播介质
双绞线 同轴电缆 光纤
双绞线旳线材等级
类别
最大传播 速度
1类
2Mbit/s
2类
4Mbit/s
3类 16Mbit/s
4类 20Mbit/s
应
用
模拟和数字语音(电话)通信以 及低速旳数据传播。
语音、ISDN和不超出旳 4Mbit/s旳局域网数据传播。
不超出16Mbit/s旳局域网数据 传播。
固定配置互换机：一般具有固定端口配置，例如Cisco 企业旳Catalyst l900/2900互换机，Bay企业旳 BayStack350/450互换机等。固定配置互换机旳可扩充 性显然不如模块化互换机，但是价格要低得多。
互换机旳主要性能指标
专用芯片与通用芯片
组网设备知识点总结
组网设备知识点总结一、组网设备的定义组网设备是指用于构建计算机网络的硬件设备，包括路由器、交换机、网关、中继器、网卡、网桥、集线器等。
二、组网设备的功能1. 路由器：路由器是一种能够在不同网络之间传输数据的设备，它能够实现不同网络之间的通信和数据转发，同时还能够进行网络地址转换和防火墙功能。
2. 交换机：交换机是一种用于局域网内部数据交换的设备，它能够根据MAC地址进行数据包的转发，从而实现对不同终端设备之间的直接通信。
3. 网关：网关是将两个不同类型的网络连接在一起的设备，它能够实现协议转换、数据格式的转换和数据包的转发。
4. 中继器：中继器是用于放大信号和延长网络距离的设备，它能够将网络信号放大后传输到远距离，并且能够将信号进行重新整形。
5. 网卡：网卡是计算机与网络之间的接口设备，它能够将计算机产生的数字信号转化为模拟信号发送到网络中，同时也能够将网络中接收的信号转化为数字信号发送给计算机。
6. 网桥：网桥是一种能够在不同局域网之间进行数据包转发的设备，它能够实现对不同局域网之间的通信。
7. 集线器：集线器是用于连接多台计算机的设备，它能够将来自不同计算机的数据包进行合并并转发到其他计算机。
三、组网设备的分类1. 按照功能划分：（1）核心设备：主要包括路由器和交换机，用于构建整个网络的基础框架。
（2）接入设备：主要包括中继器、网关、网卡等，用于连接终端设备与核心设备之间的通信。
2. 按照连接方式划分：（1）有线设备：主要包括交换机、网卡、网关等，用于通过有线方式进行数据传输。
（2）无线设备：主要包括路由器、无线网卡等，用于通过无线方式进行数据传输。
3. 按照作用范围划分：（1）局域网设备：主要包括交换机、网桥、网卡等，用于构建局域网内部的通信。
（2）广域网设备：主要包括路由器、网关、中继器等，用于构建不同地区或不同网络之间的通信。
四、组网设备的选购和配置1. 选购组网设备时需要考虑的因素：（1）性能：包括传输速率、转发能力、处理能力等。

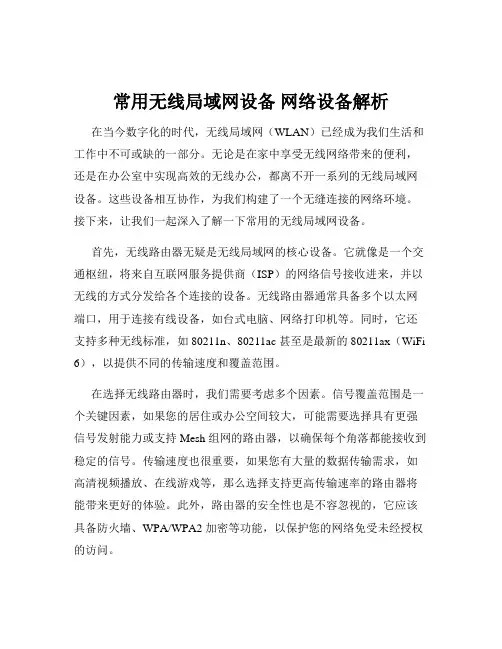

常用无线局域网设备 网络设备解析
常用无线局域网设备网络设备解析在当今数字化的时代，无线局域网（WLAN）已经成为我们生活和工作中不可或缺的一部分。
无论是在家中享受无线网络带来的便利，还是在办公室中实现高效的无线办公，都离不开一系列的无线局域网设备。
这些设备相互协作，为我们构建了一个无缝连接的网络环境。
接下来，让我们一起深入了解一下常用的无线局域网设备。
首先，无线路由器无疑是无线局域网的核心设备。
它就像是一个交通枢纽，将来自互联网服务提供商（ISP）的网络信号接收进来，并以无线的方式分发给各个连接的设备。
无线路由器通常具备多个以太网端口，用于连接有线设备，如台式电脑、网络打印机等。
同时，它还支持多种无线标准，如 80211n、80211ac 甚至是最新的 80211ax（WiFi 6），以提供不同的传输速度和覆盖范围。
在选择无线路由器时，我们需要考虑多个因素。
信号覆盖范围是一个关键因素，如果您的居住或办公空间较大，可能需要选择具有更强信号发射能力或支持 Mesh 组网的路由器，以确保每个角落都能接收到稳定的信号。
传输速度也很重要，如果您有大量的数据传输需求，如高清视频播放、在线游戏等，那么选择支持更高传输速率的路由器将能带来更好的体验。
此外，路由器的安全性也是不容忽视的，它应该具备防火墙、WPA/WPA2 加密等功能，以保护您的网络免受未经授权的访问。
无线接入点（AP）是另一种常见的无线局域网设备。
在一些大型场所，如商场、学校、企业办公室等，单个无线路由器的覆盖范围可能无法满足需求，这时就需要部署多个无线接入点来扩展网络覆盖。
无线接入点可以通过有线方式连接到网络，然后将网络信号以无线的形式发射出去。
与无线路由器不同的是，无线接入点通常不具备路由功能，它的主要作用就是提供无线网络接入。
对于无线接入点的选择，需要根据覆盖区域的大小、用户数量以及网络需求来决定。
有些无线接入点支持 PoE（以太网供电），这使得安装和部署更加方便，无需为每个接入点单独铺设电源线。
电信网络常见设备简介
华为BTS设备：BTS3900、BBU3900、 RRU3606 中兴BTS设备：BS8800、ZXC10 R8860、
无线 专业 常见 设备
控制层 设备
无 线 网
控制层设备就是BSC，基站控制器Base Station conctrol。BSC的主要功能是对其下辖区域内的所 有BTS进行控制，并负责下辖区域内基站的通信、 切换。一般每一个本地网只有有一个BSC,都放在 各本地网的中心局点。乌鲁木齐由于基站数量很多 所有下挂了3个BSC。
华为SDH设备：Metro5000、Metro3000、 Metro1000、 Metro500、 Metro100、 OSN9500、OSN9500、OSN7500、OSN3500、 OSN2500、OSN1500； 中兴SDH设备： S3890、 S385、 S380、 S330、 S325、 S320、 S200； 烽火SDH设备： IBAS 110B、 IBAS 110A、 IBAS 180、Citrans 550B 、Fonsweaver780B
交流供电设备主要为交流屏，功用是进行交流引入 后的二次分配，这类设备主要在交流用电设备较多 或大型的汇接局使用，一般模块局的交流设备直接 通过开关电源自带的交流配电单元进行配电。 直流供电设备主要有直流屏、列头鬼、高阻柜等， 功用为为机房内的直流设备进行供电，这些设备也 主要应用于大型模块及汇接局，小型模块局直流配 电直接应用一体化开关电源中的直流配电部分。 保障供电设备主要有油机、直流电池组、UPS等， 此类设备的功用是在机房停电的情况下为通信设备 提后后备电力，其中油机主要应用于需要高保障的 大型汇接局，直流电池组与UPS使用较为普遍，分 别为直流设备和交流设备提供后备电源。
华为密波设备：OSN6800； 中兴密波设备：ZXWM800、ZXWM900; 烽火密波设备：FONST W1600.
PON网络组网及设备介绍
Page 31
中兴ONU-F821
槽位6（风扇） 槽位5（电源）
槽位3（业务） 槽位1（主控）
槽位4（业务） 槽位2（业务）
Page 32
F821—主控板MSVE/MSVG
❖ F821的主控交换板只能插于系统1号槽位，完成系统的控制、数据交换功能。 ❖ MSVE/MSVG提供2路EPON/GPON上联光口。
1
MTPD
---
---
MTPA
---
---
阴影部分为必配单板，也是目前现网使用的单板。
Page 27
F820—主控交换板MS8E
❖ 百兆主控交换板MS8E板是ZXA10 F820系统中的控制交换板，只能 插于系统0号槽位，完成系统的控制、数据交换功能。
❖ RST为复位键，按住reset按钮超过5秒钟，主控板恢复到出厂设置。
Page 7
EPON网络主要单元-POS
POS（Passive Optical Splitter）称为无源光纤分路 器，是一个连接OLT和ONU的无源设备，它的功能 是分发下行数据并集中上行数据。
Page 8
PON的技术特点
带宽大，可扩展性好。光纤接入带宽大（从1M～1G），满足用户 现在及未来带宽灵活需求。 点对多点（P2MP）接入，节省主干光纤。 无源光网络，线路上没有有源器件，免维护和电耗。 覆盖范围广。满足“大容量，少局所” 建网需求。
2020114odn网介绍2020114华为epon设备介绍202011420201142020114epononumdumdusfuzxa10f820zxa10f821d420d421d4222020114主控交换板pon口卡以太网接口板以太网接口板2020114f820单板种类中文名称英文名称业务接口类型端口数量主控交换板主控交换板ms8e百兆以太网接口以太网接口板8fe以太网接口ei8e百兆以太网接口ces板8e1t1ces板平衡etc8brj45pon接口板epon接口板epuascapc光口voip板16路voip模拟用户板v16b50芯pcb针式孔8路voip模拟用户板v08b50芯pcb针式孔直流电源板直流电源板mtpd交流电源板交流电源板mtpa阴影部分为必配单板也是目前现网使用的单板
中兴ONU-F821
槽位6（风扇） 槽位5（电源）
槽位3（业务） 槽位1（主控）
槽位4（业务） 槽位2（业务）
Page 32
F821—主控板MSVE/MSVG
❖ F821的主控交换板只能插于系统1号槽位，完成系统的控制、数据交换功能。 ❖ MSVE/MSVG提供2路EPON/GPON上联光口。
1
MTPD
---
---
MTPA
---
---
阴影部分为必配单板，也是目前现网使用的单板。
Page 27
F820—主控交换板MS8E
❖ 百兆主控交换板MS8E板是ZXA10 F820系统中的控制交换板，只能 插于系统0号槽位，完成系统的控制、数据交换功能。
❖ RST为复位键，按住reset按钮超过5秒钟，主控板恢复到出厂设置。
Page 7
EPON网络主要单元-POS
POS（Passive Optical Splitter）称为无源光纤分路 器，是一个连接OLT和ONU的无源设备，它的功能 是分发下行数据并集中上行数据。
Page 8
PON的技术特点
带宽大，可扩展性好。光纤接入带宽大（从1M～1G），满足用户 现在及未来带宽灵活需求。 点对多点（P2MP）接入，节省主干光纤。 无源光网络，线路上没有有源器件，免维护和电耗。 覆盖范围广。满足“大容量，少局所” 建网需求。
2020114odn网介绍2020114华为epon设备介绍202011420201142020114epononumdumdusfuzxa10f820zxa10f821d420d421d4222020114主控交换板pon口卡以太网接口板以太网接口板2020114f820单板种类中文名称英文名称业务接口类型端口数量主控交换板主控交换板ms8e百兆以太网接口以太网接口板8fe以太网接口ei8e百兆以太网接口ces板8e1t1ces板平衡etc8brj45pon接口板epon接口板epuascapc光口voip板16路voip模拟用户板v16b50芯pcb针式孔8路voip模拟用户板v08b50芯pcb针式孔直流电源板直流电源板mtpd交流电源板交流电源板mtpa阴影部分为必配单板也是目前现网使用的单板
局域网常见设备
双绞线类型
EIA/TIA（电气工业协会／电信工业协会）为双绞线电缆定义了五种不同质量的型 号。这五种型号如下： 1、第一类：主要用于传输语音，该类用于电话线，不用于数据传输。 2、第二类：该类包括用于低速网络的电缆，这些电缆能够支持最高4Mbps的实施 方案，这两类双绞线在LAN中很少使用。
3、第三类:这种在以前的以太网中（10M）比较流行，最高支持16Mmbps的容量， 但大多数通常用于10Mbps的以太网，主要用于10base-T。 4、第四类:该类双绞线在性能上比第三类有一定改进,用于语音传输和最高传输速 率16Mbps的数据传输。4类电缆用于比3类距离更长且速度更高的网络环境。
5、第五类:该类电缆增加了绕线密度,外套一种高质量的绝缘材料,传输频率为 100MHz,用于语音传输和最高传输速率为100Mbps的数据传输，这种电缆用于高性 能的数据通信。它可以支持高达100Mbps的容量。这是最常用的以太网电缆。
超5类线缆，它是一个非屏蔽双绞线(UTP)布线系统,通过对它的"链接"和"信道"性能 的测试表明,它超过5类线标准TIA/EIA568的要求。与普通的5类UTP比较,性能得到 了很大提高。
以太网根据不同的媒体可分为：10BASE-2、10BASE-5、10BASE-T及 10BASE-FL。10Base2以太网是采用细同轴电缆组网，最大的网段长度是 200m，每网段节点数是30，它是相对最便宜的系统； 10Base5以太网 是 采用粗同轴电缆，最大网段长度为500m，每网段节点数是100，它适合 用于主干网；10Base-T以太网是采用双绞线，最大网段长度为100m，每 网段节点数是1024，它的特点是易于维护；10Base-F以太网采用光纤连 接，最大网段长度是2000m，每网段节点数为1024，此类网络最适于在 楼间使用。
常见组网设备
28
> 桌面式、机架式
集线器的安装与使用
普通集线器选择合适的位置放置，适合接线和调试观察，注意水火安全、 通风良好等。
机架式集线器必须使用厂商提供的配件正确地安装到指定类型的机架上。 集线器使用过程注意：供电良好、防雷措施、防尘防湿、不要重物堆压等。 各种集线器端口连接形式正确，操作得当。 集线器的上电初始化和工作过程中注意有关指示灯的状态变化。
有些光纤收发器使用外置独立电源，有些自身集成电源电路。
14
光纤收发器的分类与使用
光纤收发器的分类
> > > > 按光纤类型分类：单模和多模光纤收发器 按光纤数量分类：单纤和双纤收发器 按传输速度分类：10、100、1000Mbps等 按物理结构分类：桌面独立式和机架式
光纤收发器提供的端口类型
17
中继器概述
从另一个角度看，也可以把中继器看作是网络互连设备，把位于不同位置 的两个物理网段互连起来，但要求互连的这两个物理网段的物理层一致， 也即中继器的每个网络端口是一致的。利用中继器把两个物理网段互连后 形成的一个大网段应看作是同一个物理网络。
在同一个物理网络中可以使用的中继器数量往往是有限制的，原因是通信 双方在通信过程中需要保障数据的传输时间和响应时间。
22
集线器的使用
从每个集线器网络端口用一 根双绞线连接到一个网络设 备，这条双绞线的最大距离 是 1 0 0 米 。 “Hub”本意是“中心”的意思， 集线器是一种中心节点设备，很 多连接网络设备节点的通信线路 在集线器处集中。
只有集线器本身损坏才会导致整个网络瘫痪，某个网络端口故障不会影响到其他的网络端 口 。 每 个 网 络 端 口 的 地 位 是 等 同 无 差 别 的 。
PON网络组网及设备介绍
05 灵活扩展
PON（Passive Optical Network，无源光网络） 是一种基于光纤传输的接 入网技术，采用点到多点 （P2MP）结构，由光线路 终端（OLT）、光分配网络 （ODN）和光网络单元（ ONU/ONT）组成。
PON网络可提供高带宽接 入，满足大流量业务需求 。
光纤传输距离远，可覆盖 较大范围。
升级需求分析
分析现有PON网络的业务需求和未来 发展趋势，确定网络升级的目标和需求
。
实施计划制定
根据升级方案，制定详细的实施计划 ，包括时间安排、人员分工、资源准
备等。
升级方案制定
根据升级需求，制定相应的升级方案 ，包括设备替换、软件升级、网络结 构调整等。
升级实施与测试
按照实施计划进行网络升级工作，并 进行严格的测试和验证，确保升级后 的网络性能符合预期要求。
04
PON网络维护与故障排除
PON网络维护流程与方法
定期检查
定期对PON网络进行全面检查，包括光纤、光分路器、ONU等设 备，确保网络正常运行。
数据备份
定期备份PON网络配置数据，以便在出现故障时能够快速恢复网 络。
性能监控
实时监控PON网络的性能参数，如光功率、误码率等，及时发现 潜在问题。
常见故障类型及原因分析
加强产业链合作
加强PON产业链上下游企业之间的合 作，形成产业协同和共赢的局面，推 动PON产业的健康发展。
完善标准和规范
制定和完善PON网络的标准和规范， 促进不同厂商和设备之间的互联互通 ，降低网络建设和运维成本。
关注网络安全和隐私保护
在PON网络的发展过程中，应重视网 络安全和隐私保护问题，加强相关技 术和措施的研究和应用，确保用户数 据的安全和隐私。
组网与网络管理技术：常用网络设备介绍
图2-6是基本的10Base-2网络，注意机器 间连接的方式和数据在源设备和目的设备间 的各个设备的处理及传递。
图2-7是与图2-6相同的网络，不过是 lOBase-T网络，可以看到拓扑的不同和集线 器是如何嵌到此网中。
图2-8是个较复杂的10Base-T网络示意图， 注意主干是怎样连接多个集线器和服务器的。 主干应该是高速连接，如快速以太网或FDDI 等。
交换式Hub的特性是使用内部网桥或交换 机，对流经该设备的通信进行下述三种交换： 端口交换；网段交换；企业交换。
争用背板上的可用带宽是交换式Hub出现 的第一个原因。此外，从使用一般Hub升级到 交换式Hub，原来使用的网卡、缆线、工作站 和服务器都不必进行任何变动，惟一改变的是 用交换式Hub代替一般Hub，因而付出的代价 很小。这是交换式Hub出现的第二个原因。
4.基于交换式的Hub易于升级到ATM模式。
三、企业交换式Hub
企业交换式Hub是构成的规模最大、档次 最高的模块化设备。机箱内可插入 Ethernet10Base-T模块、100Base-T模块、令牌 环模块和FDDI模块。通过机箱内的互连背板将 其模块互连在一起。
交换式Hub，switch与一般的Hub的不同和 特点：
多数集线器主要的连接是RJ－45插座，这 是基于双绞线的多种以太网的标准接头类型。 RJ-45头主要用于以太网，但也可用于令牌环 网。集线器是电子设备，因此需要电源，多数 集线器还有指示多种状态的LED指示灯，常见 的两种指示灯是电源和端口状态指示灯，有的 集线器还有监视端口通信状态和冲突的指示灯。
Hub的特点如下：
1.它是以集中器为基本功能在星型结构中， 它是连接的中间结点，它起放大信号的作用；
2.10M，连结了10个设备，每个设备就是 1M；
