工程师解决水泥修复辊压机轴磨损出现的各种问题
一、某水泥辊压机轴磨损问题分析处理
某水泥厂在针对2500T熟料辊压机进行检查时，发现辊压机的动辊非传动侧轴承位存在不同程度的磨损和拉伤。
因为订单多，时间紧任务重，且如果拆除维修周期长、费用高，严重制约了企业的连续生产，为企业所不能承受的停机损失。
某水泥设备部管理人员在业内人员的推荐下，针对此问题与工程师进行了专门的沟通并最终技术人员到达现场，指导某水泥工作人员针对设备采用我公司技术进行了现场修复应用。
通过双方人员的共同努力，用时仅3天将设备完好修复，为企业避免了长期停产的重大损失。
二、水泥辊压机设备具体参数状况
三、水泥辊压机现场修复磨损状况图片
测量实际磨损量烤油
焊接麻点修正材料表面多余材料
测量预紧距离与游隙设备安装到位
四、辊压机轴磨损修复之后评价
修复过程非常顺利，为企业节省了大量的维修成本，减少了停机时间，大大降低了工人的劳动强度，企业设备部负责人对修复过程及效果非常满意，我们用专业的技术水平赢得了客户对我们的认可。
水泥生产过程中的辊压机故障及解决方法

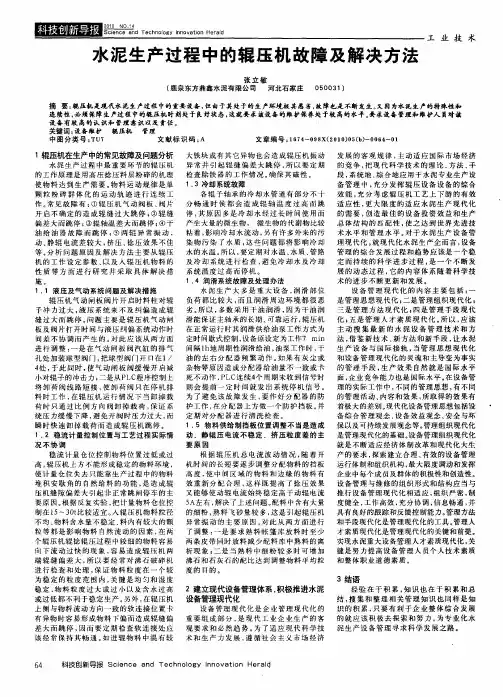

。 。 。 术
水泥 生 产 过 程 中的辊 压机 故 障 及解 决 方 法
张 立 敏 （ 鹿泉东 方鼎鑫水泥有 限公司 河北 石家庄
０５ ０３ ） ０ １
摘 要： 辊压机是现 代水泥生 产过 程中的重要设备 ， 由于其处于的生 产环 境极其 恶劣， 但 故障也是 不断发生 。 因为水泥 生产的特殊性和 又 连 续性 ， 须保 障生产过 程中的辊压机 时刻处 于良好状态 ， 必 这就要求该设 备的维 护保养处 于较 高的水平 。 要求设备 管理和 维护人 员对 该 设 备有较 高的认识 和管理 意识 以及责 任 。 关键词 ： 设备维护 辊压机 管理 中 图分 类号 ： Ｕ Ｔ ７ 文 献 标 识 码 ： Ａ 文 章编 号 ： ４ ０ ８ （ ０ ０ （） ０ ６ － １ １ － ９ Ｘ ２ １ ）５ ｂ－ ０ ４ ０ ６ ７ ０
１辊压机在生产 中的常见故障及问题分析 大 铁块 或 有 其 它 异物 也 会 造 成 辊 压 机振 动 发 展 的 客 观 规 律 ， 动 适 应 国 际 市 场 经 济 主
水 泥 生 产 过 程 中 最 重 要 环 节 的 辊 压 机 的 工 作原 理 是 用 高 压 捻压 料 层 粉 碎 的机 理 使 物 料 达 到 生 产需 要 。 料 运 动 规 律 是 单 物 颗 粒 粉 碎 群 体 化 的 运 动 轨 迹 进 行 连 续 工 作 。 见 故 障 有 ： 辊 压 机 气 动 阀板 、 片 常 ① 阀 开启不确 定的造成辊缝过大跳停 ； ②辊 缝 偏 差 大而 跳 停 ； ③辊 轴 温 差 大而 跳 停 ； 于 ④ 油给 油器 故障而跳 停 ； ⑤两 辊 异 常 振 动 ， 动 、 辊 电流 差 较 大 ， 压 、 压 效 果 不 佳 静 挤 捻 等 。 析 问题 原 因 及 解 决 方 法 主 要 从 辊 压 分 机 的 工 作 设 定 参 数 、 及 入 辊 压 机 物 料 的 以 性 质 等 方 面 进 行 研 究 并 采 取 具 体 解 决 措 施。 １ １液 压及 气 动系统 问题 及解 决措 施 ． 辊 压 机 气 动 闸 板 阀 片 开 启 时料 柱对 辊 子 冲 力过 大 ， 压 系 统 来 不 及 纠偏 造 成 辊 液 缝过大而跳停 。 问题 主 要 是 辊 压 机 气动 闸 板 及 阀 片打 开 时 间 与 液 压 纠偏 系统 动 作 时 间差 不 协 调 而 产 生 的 。 此 应 该 从 两 方 面 对 进 行 调 整 ： 是 在 气 动 闸 板 阀 汽 缸 的 排 气 一 孔 处加 装 球 型 阀 门 ， 球 型 阀 门 开 口在 １ 把 ／ ４ ， 此 同 时 ， 气 动 闸 板 阀 缓 慢 开 启 减 处 于 使 小对 辊 子 的冲 击 力 ； 是从 Ｐ Ｃ 序控 制 上 二 Ｌ 程 将 卸 荷 阀 线路 短 接 ， 卸 荷 阀 只在 停 机 排 使 料 时 工 作 ， 辊 压 机 运 行 情 况 下 当卸 掉 载 在 荷时只通过 比例方向阀卸掉载荷 ， 证 系 保 统 压 力缓 慢 下 降 ， 免 开 阀 时压 力过 大 ， 避 而 瞬时快速卸掉载荷而造成辊压机跳停 。 １． 稳 流计 量 控 制位 置与 工 艺过 程 实际情 ２ 况 不 协 调 稳 流 计 量 仓 位 控 制 物 料 位 置过 低或 过 高 ， 压 机 上 方不 能 形 成稳 定的 物 料 环 境 ， 辊 使计 量仓 位 失 去 只 能 靠生 产 过 程 中 的物 料 堆 积 安 歇 角 的 自然 给 料 的 功 能 ， 造 成 辊 是 压机 缝 隙偏 差 大 引起 非 正常 跳 闸停 车 的主 要 原 因 。 据 反 复 实验 ， 计量 物 料 仓位 控 根 把 制在 １ ～３ ｔ ５ ０ 比较 适 宜 。 辊 压 机物 料 粒 径 入 不均 、 料 含 水量 不 稳 定 、 内有 较 大 的颗 物 料 粒 等 都 是 影 响 物 料 自然 流 动 的 因素 ， 两 在 个辊 压 机 辊 捻 辊 压过 程 中较 细 的物 料 容 易 向 下 流 动 过 快 的现 象 ， 易 造 成 辊 压 机 两 容 端 辊 缝 偏 差 大 ， 以 要 经 常 对 沸 石 破 碎 机 所 进 行 检 查 和 处 理 ， 证 物 料 粒 度 在 一 个 较 保 为 稳 定 的 粒 度 范 围 内 ， 键 是 均 匀 和 湿 度 关 稳 定 ， 料 粒 度 过 大 或 过 小 以 及 含 水 过 高 物 或过 低 都 不 利 于稳 定 生 产 。 另外 ， 在辊 压 机 上 侧 与物 料 流 动 方 向一 致 的 软 连接 位 置 卡 异 常 并 引 起 辊 缝 偏 差大 跳 停 ， 以 要 定 期 的 竞 争 ， 现 代 科 学 技 术 的 理 论 、 法 、 所 把 方 手 检 查 除 铁 器 的 工 作情 况 。 保其 磁 性 。 确 段 ， 统 地 、 合 地 应 用 于水 泥 专 业生 产 设 系 综 １ ３冷 却 系统故 障 ． 备 管 理 中 ， 分 发 挥 辊 压 设 备 设 备 的 综 合 充 各 辊 子 轴 承 的 冷 却 水 管 道 有部 分不 十 效 能 ， 分 考 虑 辊 压机 工 艺 上 下 游 的 有 效 充 分 畅 通 时 侯 都 会 造 成 辊 轴 温 度 过 高 而 跳 适 应性 ， 大 限 度 的 适 应 水 泥 生 产 现 代 化 更 停 ， 原 因多 是 冷 却 水 经 过 长 时 间使 用 而 的 需 要 ， 造 最 佳 的设 备 投 资 效 益 和 生 产 其 创 产生 大 量的 微生 物 ， 微生 物 的 代 谤 物 比较 总 体结 构 的 匹配 性 ， 之 达 到 世界 先 进 技 ｆ 使 粘 着 ， 响冷 却水 流 动 ， 影 另有 许 多 外 来 的污 术 水 平 和 管 理 水 平 。 于 水 泥 生 产 设 备 管 对 染 物 污 染 了水 质 ， 些 问 题 都 将 影 响 冷 却 理现 代 化 。 这 就现 代化 水 泥 生 产企 而 言 ， 备 设 水 的水 温 。 以 ， 所 要定 期 对 水温 、 质 、 路 管 理 的 综 合 发 展过 程 和 趋 势 应 该是 一 个 稳 水 管 及 冷 却 系 统 进 行 检 查 ， 免 冷 却 水 及 冷 却 定 而 持 续 的 科 学 进 步 过 程 ， 一 个 不 断 发 避 是 系 统温 度 过 高 而 停 机 。 展 的动态过程 ， 它的 内容 体 系 随 着 科 学 技 １ ４ 润 滑系 统故 障及处 理 办法 ． 术的 进 步 不 断 更 新和 发 展 。 水 泥 生 产 大 多是 重 大 设 备 ， 滑 部 位 润 设备管 理现代化 的内容主 要包括 ： 一 负 荷 都 比 较 大 ， 且 润 滑 周边 环 境 都 很 恶 是 管 理 思 想 现 代化 ； 而 二是 管 理 组 织 现代 化 ， 劣。 以 ， 所 多数 采 用 干 油 润 滑 ， 为 干 油 润 三 是 管 理 方 法 现 代化 ； 因 四是 管 理 手 段 现 代 滑 能保 证 主 轴承 的长 期 、 可靠 运 行 ， 辊压 机 化 ； 是 管 理 人 才 素 质 现 代 化 。 以 ， 该 五 所 应 在 正常 运 行 时 其 润滑 供 给 油 泵 工 作 方式 为 主 动 搜 集 最 新 的 水 泥 设 备 管 理 技 术 和 方 定时 间歇 式 控制 ， 备原 设 定为 工作 ７ ａ ｉ 法 ， 鉴 新 技 术 、 方 法 和 新 手 段 ， 水 泥 设 ｒ ｎ 借 新 让 间 隔 １ 地 周 期性 润 滑 给油 。 泵工 作 时 ， ｈ 油 干 生 产 设 备 与 国际 接 轨 ， 当管 理 思 想现 代 化 油 的 左 右 分 配 器频 繁 动 作 。 果 有 灰 尘 或 和 设 备 管 理 现 代化 的 灵魂 和 主导 变为 事 实 如 杂物 等 原 因 造 成 分 配 器给 油 量 不 一致 或 卡 的 管理 手 段 ， 产 效 果 自然 就 是 国 际 水 平 生 死 不动 作 ， Ｌ 连 续 ４ 周 期 未 收到 信 号 时 面 ， 业竞 争 能 力 也 是 国 际水 平 。 Ｐ Ｃ 个 企 在设 备 管 则 会 提 前 一 定 时 间就 发 出 系 统 停 机 信 号 。 理 的实 际 工 作 中 ， 同 的管 理 思 想 ， 不 同 不 有 为 了 避 免 该 故 障 发 生 ， 作 好 分 配 器 的 防 的管 理 活 动 、 要 内容 和 效 果 ， 取 得 的效 果有 所 护 工作 ， 在分 配 器 上 方做 一 个 防 护 挡板 。 并 着 极大 的 差 别 。 代 化设 备 管理 思想 包括 设 现 定 期对 分 配 器进 行 清 洗 检 查 。 备 综 合 管理 观 念 、 备效 益 观 念 、 设 安全 与环 １ ５ 物料 供 给 制挡板 位 置调 整 不 当是造 成 保 以 及可 持续 发展 观 念等 。 理组 织 现代 化 ． 管
辊压机常见故障原因及分析
辊压机常见故障原因及分析在水泥行业中，水泥粉磨系统采用辊压机作为球磨机的预粉磨设备或半终粉磨设备，其粉磨系统的台时产量可以提高20%以上，相应的电耗也可以得到较大幅度地降低。
辊压机以其显着的节能效果，得到越来越广泛的应用。
下面，就辊压机使用中出现的问题谈一些看法。
一、辊压机使用过程中，工艺方面常见问题主要有以下几点：1、分料挡板高度太低，不能有效分别边料和中间料;2、边料量太大，且边缘效应严重;3、设备带料工作时，两端辊缝偏差较大;4、设备修理、维护工作量大。
以上问题解决方法：1、辊压机挤压效果差的主要原因在于分料挡板高度只有400mm，挡板上缘距离辊子下缘还有800mm的空间，边料就通过此空间混入中间料中，由此造成边料和中间料不能有效分别，从而降低了辊压机的挤压效果。
针对此问题，并结合设备实际状况，我们将分料挡板直接上延650mm，并将其开度固定，从而有效地解决了中间料和边料混料的问题;2、针对边料量太大，且边缘效应严重这一问题，其主要原因在于侧挡板位置难以固定，辊压机带料工作时产生的侧向力很简单将侧挡板推离原位置，从而加剧了边缘效应，而较厚的料饼厚度(29—32mm)也是造成边料量过大的一个重要原因。
针对此情，我们在将侧夹板调整到位后直接将其调整螺栓焊死，并将辊子定位挡块厚度从25mm降低到20mm，而有效降低了边缘效应和边料量过大问题。
另外，适当的调整调整分料挡板开度也是降低边料量的一种常用手段。
3、辊压机运行中常见问题之一便是两端辊缝差值较大，其偏差超过5mm已司空见惯，为解决此问题，我们在尽量改善入辊压机物料粒度分布的同时，在稳流仓物料入口处加一600mmх800mmх600mm的小溢流箱，并在溢流箱的前后两个侧面上各开一400mm的圆孔，以保证物料入稳流仓后的匀称分布，从而有效的降低了物料在稳流仓内的离析现象。
此外，辊子两侧压力均衡稳定和纠偏措施的得力有效也是解决两侧辊缝偏差过大的有效措施。
辊压机辊面的不同磨损状况及相应的堆焊修复工艺
万方数据２００９年第２期Ｎｏ．２２００９王欣，等：辊压机辊而的不同磨损状况及相应的堆焊修复Ｔ艺耐磨拉朱磨层，耐磨条纹宽度为１５ｍｍ～２０ｍｍ，高度为锈等都要清理干净，然后打磨出金属光泽。
如图２。
５ｍｍ左右，间隔为５ｍｍ。
１０ｍｍ。
（２）用超声波探伤仪对清理过的辊子进行超声波探伤，检查辊体内部是否存在疲劳裂纹、疏松组织。
特别是对运行多年的辊子，对辊体进行超声波探伤非常有必要。
图Ｉ辊面局部破坏２－３辊面疲劳破坏辊面出现掉块严重缺陷的辊压机，由于修复工作量较大，建议在水泥生产淡季时修复，最好采用ＣＯ：气保护焊接工艺。
气保护焊的工作效率是手工电弧焊的３—５倍，焊丝的利用是焊条的１．５倍，可以短期内完成修复Ｔ作。
相应的修复丁艺为：（１）去除辊面残留硬层及裂纹。
用碳弧气刨对辊面进行彻底清理，辊面待焊部位的残留硬层、裂纹、粉尘、铁锈等都要清理干净，使之露出金属光泽。
（２）用ＺＤｌ焊丝焊接过渡层，通过过渡层的焊接，使高低不平的辊面形成较平缓的外圆面，以便于缓冲层及耐磨层的焊接。
（３）用ＺＤ３焊丝焊辊面耐磨层，焊时注意测量辊体尺寸及网度，焊到辊体要求尺寸为止。
（４）耐磨层焊完后，然后用ＺＤ３１０焊丝连续堆焊横纹。
如果水泥厂没有ＣＯ：气保护焊机，也可用直流焊机，用手工电弧焊，用ＺＭ、ＺＤ３、ＺＤ３１０焊条分别取代ＺＤｌ、ＺＤ２、ＺＤ３、ＺＤ３１０焊丝。
这种焊接方式效果不如焊丝，效率也低，在有气保护焊机的情况下不宜采用。
２．４辊面严重破坏由于在线修复的焊接工艺条件的限制，修复效果往往不能达到更高的要求，在线修复一般使用半年时间。
辊面磨损严重时，就必须进行离线修复。
河南同力水泥有限公司的辊压机辊子于２００７年ｌＯ月在郑州机械研究所进行了离线修复。
离线修复Ｔ艺如下：（１）用短电弧（电熔刨）切削专用机床对辊面进行彻底清理，把辊面残留硬层、裂纹、粉尘、铁图２短电弧清理辊子疲劳层（３）用ＺＤｌ焊丝堆焊打底层，通过打底层的焊接，使高低不平的辊面形成较平缓的外圆面，以便于过度层及耐磨层的焊接；然后采用ＺＤ３药芯焊丝堆焊表面耐磨堆焊层。
水泥生产过程中的辊压机故障及解决方法
水泥生产过程中的辊压机故障及解决方法摘要：目前，我国的水泥工业处于高速发展的时期，我国各类工厂的经营、生产主要依靠各种大型机械设备、电气设备的协同运作完成。
辊压机是现代水泥生产过程中的重要设备，但由于其处于的生产环境极其恶劣，故障也是不断发生。
又因为水泥生产的特殊性和连续性，必须保障生产过程中的辊压机时刻处于良好状态，这就要求该设备的维护保养处于较高的水平。
要求设备管理和维护人员对该设备有较高的认识和管理意识以及责任。
关键词：辊压机；故障；修复；措施一．水泥辊压机常见故障（1）水泥辊压机破损。
辊压机是通过两个速度相同，相对运动的辊子组挤压在它们中间的间隙中通过的物料，将物料变成扁平的而充满裂纹的饼状，为下一步物料的研磨做好准备。
从辊压机的工作原理可以看出，物料通过两个辊面时受到挤压力和摩擦力，是属于典型的高应力磨料磨损，物料在通过辊面时受到压力而产生弹性和塑性变形，而物料对辊面施加循环拉压应力，随着辊压机的连续高速长时间工作，当循环载荷的反复作用超过辊子材料的疲劳强度时，就会使辊子表面出现细微裂纹，当表面带裂纹的辊子继续工作时，裂纹就进一步加深和扩展，从而导致辊子表面断裂剥落。
（2）辊面磨损。
所谓的辊面磨损实际上是指辊面亚表层的磨损和磨料磨损的共同磨损。
物料在进入了进料装置之后使两个辊子上方的空隙得到填充，同时辊子的旋转、挤压力、料压的共同推动使物料进入连个辊子之间，与此同时，因为辊子的辊面和辊面线速度之间的差别以及挤压空间的改变，辊面的磨损就变成了辊面和物料因为滑动摩擦而引起的辊面磨损。
之后，随着挤压空间的不断缩小，物料受到的压力逐渐增强，在物料颗粒之间也开始发生相互的挤压作用，这个时候辊面和线速度之间的差异也在逐渐变小，磨料磨损得到减轻。
在这种极高的挤压力的作用下，辊面会发生塑性变形或者是弹性变形，辊面的亚表层和辊面会产生一定的拉应力和压应力，特别是在物料中夹杂着比辊缝还大的金属物质的时候，会对辊面造成强大的冲击，导致辊面产生变形，这种变形通常都是塑性变形，还会使辊面产生微小裂纹。
辊压机常见故障及处理措施例案分析
辊压机常见故障及处理措施例案分析辊压机是一种常用的金属加工设备，用于对金属板材进行压制和成型。
在使用过程中，辊压机可能会出现一些常见故障，影响设备的正常运行。
本文将对辊压机常见故障进行分析，并提出相应的处理措施。
一、辊压机常见故障及处理措施1.辊子松动：在使用辊压机时，辊子的固定螺栓可能会松动，导致辊子不稳定，影响成型效果。
处理措施：首先，需要关闭电源，使用扳手或扳手将辊子固定螺栓进行紧固。
然后，使用手摇辊子，确认辊子转动是否平稳。
2.辊子磨损：辊子是辊压机的主要工作部件，长期使用会出现磨损现象，从而影响辊压机的加工效果。
处理措施：定期检查辊子的磨损情况，发现辊子磨损严重时，及时更换新的辊子。
更换辊子时，应按照设备要求进行调整和安装。
3.压力过大：辊压机在工作过程中，压制力过大会导致金属板材变形或破裂。
处理措施：首先，检查压力表是否正常，是否存在故障。
如果压力过大，可以通过调整辊子间隙或降低加工速度来减小压力。
4.电机故障：辊压机的电机是设备的核心部件，如果出现电机故障，将会影响整个设备的正常运行。
处理措施：检查电机是否正常运转，有无明显异常声音或异味。
如果发现电机故障，可以检查电路连接是否松动，电机是否过热，并及时维修或更换电机。
5.润滑不良：辊压机的润滑系统对设备的正常运行起着重要的作用，如果润滑不良，将会导致设备的摩擦增加，加剧机械磨损。
处理措施：定期检查润滑系统，确认油液是否正常，并及时进行润滑油更换和清洗。
同时，保持辊压机的清洁，防止灰尘和杂质的进入，影响润滑效果。
二、辊压机故障的案例分析1.案例一：辊子松动故障描述：辊子在运转过程中出现明显的晃动和松动，产生噪音。
处理过程：首先关闭电源，使用扳手将辊子固定螺栓进行紧固，然后使用手摇辊子，确认辊子转动是否平稳。
处理结果：辊子松动的问题得到解决，设备正常运转，噪音消失。
2.案例二：压力过大故障描述：辊压机在工作过程中，金属板材发生明显的变形和破裂现象。

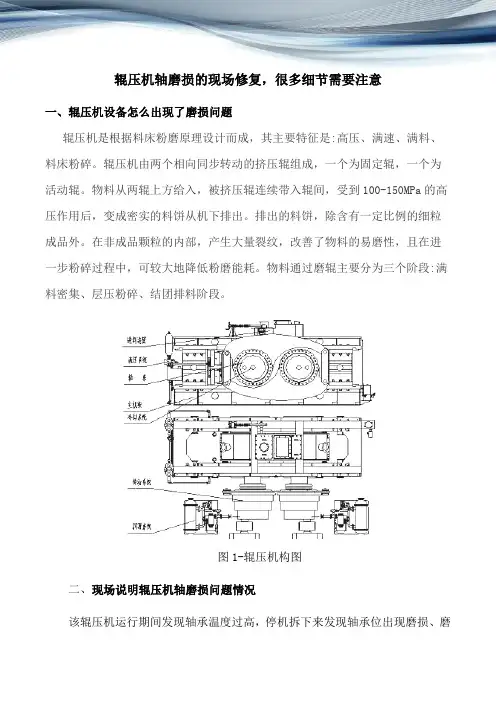

辊压机轴磨损的现场修复,很多细节需要注意
辊压机轴磨损的现场修复，很多细节需要注意一、辊压机设备怎么出现了磨损问题辊压机是根据料床粉磨原理设计而成，其主要特征是:高压、满速、满料、料床粉碎。
辊压机由两个相向同步转动的挤压辊组成，一个为固定辊，一个为活动辊。
物料从两辊上方给入，被挤压辊连续带入辊间，受到100-150MPa的高压作用后，变成密实的料饼从机下排出。
排出的料饼，除含有一定比例的细粒成品外。
在非成品颗粒的内部，产生大量裂纹，改善了物料的易磨性，且在进一步粉碎过程中，可较大地降低粉磨能耗。
物料通过磨辊主要分为三个阶段:满料密集、层压粉碎、结团排料阶段。
图1-辊压机构图二、现场说明辊压机轴磨损问题情况该辊压机运行期间发现轴承温度过高，停机拆下来发现轴承位出现磨损、磨损不均匀。
辊经1600mm，辊宽1400mm，测量轴承位直径磨损量约单边5mm。
三、辊压机设备问题分析造成辊压机轴磨损的主要原因由以下几点：1、辊压机物料粒度的控制不力。
2、辊压机密封失效，造成轴承载荷增大。
3、轴承疲劳运行，造成轴承游隙偏大。
4、压盘预紧力不足。
5、冷却铜管频繁堵塞或设计过细。
6、没有定期清除稳流仓物料，排除富集金属物，使设备频繁过载调停影响轴承寿命。
7、液压系统隐患辊缝长期偏差现象严重。
四、复合材料针对辊压机轴修复工艺针对辊压机轴磨损传统修复方法往往采用补焊、刷镀、喷涂等工艺进行离线修复，最直接的影响就是停机时间长、综合费用高、劳动强度大。
复合材料借助其海外技术资源整合平台，成功引进国际前沿修复方式即高分子复合材料修复法实现了在线修复，该技术非常匹配应用于辊压机轴磨损修复，可免拆卸免机加工修复，既无补焊热应力影响，修复厚度也不受限制，同时产品所具有的金属材料不具备的退让性，可吸收设备的冲击震动，避免再次磨损的可能，并大大延长设备部件的使用寿命，为企业节省大量的停机时间，创造巨大的经济价值。
现场修复工艺1、表面处理：去除前后轴肩表面、轴承位表面、轴承内圈表面污物和高点。
辊压机轴承位磨损现场修复简简单单
水泥行业辊压机在长期运行中受冲击、振动影响，以及维护保养等多种因素的影响下，常会造成轴承的损坏及轴承位的磨损等问题。
轴承位磨损后如不及时修复，会威胁到设备的安全运行，带病运行不但会造成轴承位的进一步磨损，还会造成轴承的损坏。
关于辊压机轴承位磨损的几种修复方法辊压机轴承位磨损的传统修复方法，一般是将辊体拆卸后运往加工单位，堆焊后机加工修复，这种修复方法不但修复周期长、费用高、工作量大，而且大面积堆焊产生的热应力可能造成轴的裂纹，缩短使用寿命。
并且这种用金属修补金属的方法不能改变硬对硬的配合关系，有效配合面积有限，在运行一段时间后还会再次出现磨损。
高分子复合材料修复是近几年兴起的现场修复手段，材料具有极好的粘着力、抗压性及各项综合性能。
通过采用相应施工工艺即可对磨损的轴承位实现完美在线修复，不需要拆卸辊体，只要露出磨损面即可，修复时间短、费用低、劳动强度小，应用较为广泛的有2211F 金属修复系列。
采用高分子复合材料修复辊压机轴承位磨损，不会产生热应力不良影响，而且可以实现轴承与轴的100%面配合，消除了配合间隙，避免再次磨损的产生。
下面就以中联水泥集团辊压机轴承位磨损修复为例，详细说明修复过程。
中联水泥辊压机轴承位磨损现场修复中联水泥某厂在检修过程中发现辊压机动辊非转动侧轴承位磨损，并且造成了轴承损坏，发现此问题后，企业与我司联系形成合作。
我司技术工程师前往企业，通过定位法保证同轴度，采用高分子复合材料现场修复辊压机轴承位，为企业节省了大量的外协修复费用和宝贵的时间。
设备型号：HFCG160-120轴径：750mm，1:12锥轴承位宽：475mm轴承型号：232/750CAKF1w33C3磨损量：单边磨损2.5mm施工步骤如下：设备外貌表面处理试装轴承调和材料2211F涂抹材料装备轴承。
新技术修复水泥辊压机轴承位磨损
新技术修复水泥辊压机轴承位磨损辊压机，又名挤压磨、辊压磨，是国际80年代中期发展起来的新型水泥节能粉磨设备，具有替代能耗高、效率低球磨机预粉磨系统，并且降低钢材消耗及噪声的功能，适用于新厂建设，也可用于老厂技术改造，使球磨机系统产量提高30—50%，经过挤压后的物料料饼中0.08mm细料占20—35%，小于2mm 占65—85%，小颗粒的内部结构因受挤压而充满许多微小裂纹，易磨性大为改善。
辊压机是根据料床粉磨原理设计而成，其主要特征是：高压、满速、满料、料床粉碎。
辊压机由两个相向同步转动的挤压辊组成，一个为固定辊，一个为活动辊。
以水泥行业为例，辊压机的轴承位磨损最为常见，但是修复的具体情况却不尽相同。
某辊压机设备参数：合肥院HFCG160-140，轴颈750mm-790mm,1:12锥，轴承型号232/750CAKF1/W33C3，传动侧固定辊和活动辊轴承位磨损分别为1-2mm、3-4mm，支撑侧固定辊轴承位磨损2-3mm。
常规的几种外协方式，操作繁杂，即便是能够完成在线修复的，大部分也会对设备造成二次伤害，在种种考虑和实验之下，企业最终选择了索雷工业碳纳米聚合物技术。
索雷碳纳米聚合物材料技术，一种冷焊（粘结）技术，在线修复过程中不会产生高温，很好的保护设备本体不受损伤，且修复过程中不受轴单边磨损量的限制。
材料优点是粘结力好，良好的抗压性能、抗冲击性能及具备金属所具有的弹性变形等。
碳纳米聚合物材料使用过程中不会产生金属疲劳磨损，在设备正常维护保养的前提下，其修复后使用寿命甚至高于新部件的使用寿命。
以下是索雷“基准刮研法”技术对磨损的辊压机轴承位进行的现场修复——确定材料用量及基准定位点；1.用乙炔火焰、电动工具将磨损部位表面进行处理，然后用丙酮或无水乙醇将待修复部位清洗干净，确保表面干净、干燥；2.部件表面涂抹SD7000脱模剂，严格按体积比3:1调和SD7101H材料，搅拌至颜色均匀一致，没有色差；3.涂抹SD7101H，清理多余材料；4.再次用丙酮或无水乙醇将待修复部位和相对应的零件清洗干净；5.进行足够时间的固化，材料完全固化条件为：24小时/24℃，温度每提升11℃，固化时间缩短一半，但提升温度不得超出材料的承受温度。
现场修复辊压机传动部位磨损等常见问题
现场修复辊压机传动部位磨损等常见问题辊压机是根据料床粉磨原理设计而成，其主要特征是：高压、满速、满料、料床粉碎。
由于辊压机的高压负荷通过双辊直径传递到被粉磨的物料层，大部分能量被用于物料之间的相互挤压，物料摩擦产生的声能、热能被转化为物料的变形能，使其变形、撕裂、粉碎，因此辊压机是能量利用率较高的设备。
同时，辊压后的物料不仅粒度大幅度减小，邦德功指数也明显降低，从而大大改善了后续磨机的粉磨状况，使整个粉磨系统的单位电耗明显下降。
一、辊压机的发展和应用辊压机技术的在我国的引进和推广应用历经二十年，迄今为止，不论在设备制造技术或系统工艺技术方面都取得了长足的发展，设备制造技术的不断优化和系统工艺技术持续的推陈出新给这项新技术带来了强大的生命力，节能幅度达30%以上。
优异的技术经济指标在给广大用户带来了显著经济效益的同时，也为我们获得了广阔的发展前景。
可以乐观地说，在目前能源极度紧缺的形势下，这项节能效果显著的粉磨新技术已经成为各水泥生产企业粉磨技术改造扩建项目的主要首选方案。
二、辊压机工作原理及主要特点辊压机由两个相向同步转动的挤压辊组成，一个为固定辊，一个为活动辊。
物料从两辊上方给入，被挤压辊连续带入辊间，受到50-100MPa的高压作用后，变成密实的料饼从机下排出。
排出的料饼，除含有一定比例的细粒成品外，在非成品颗粒的内部，产生大量裂纹，在进一步粉碎过程中，可较大地降低粉磨能耗。
在粉磨系统中安装辊压机，可以使粉磨设备的潜在能力得以充分发挥，增加产量达50-100%，提高了整个系统的生产效率。
用辊压机粉磨物料，可以使粉磨系统的总电耗显著降低，比传统粉磨方式节能 25-50%，每年节电效益相当可观。
辊压机工作原理如图 1所示，主要依靠两个水平安装且同步相向旋转的挤压辊进行高压料层粉碎。
被封闭的物料层在被迫向下移动的过程中所受挤压力逐渐增至足够大，直至被粉碎且被挤压成密实料饼从机下排出。
这种料饼的机械强度很低，手捻即碎。
辊磨系统操作中常见故障的原因及处理措施
（１）加强对轴承的润滑，并定期检查磨辊油质；
（２）改进润滑油质和轴端整体密封结构，防止粉尘从轴承压紧透盖处进入轴承内部
２．辊套和衬板选用高耐磨材料
３．加强密封，减少漏风
４．力争喂料量稳定，磨盘上始终保持一定厚度的料层
油液中侵入空气，致油
液变质
液压系统振动，有噪音；液压元件工作不稳定，运动部件爬行；换向冲击大
更换不良密封件；检查管接头及液压元件连接处，并拧紧松动的螺栓
油液中混入水分
油液呈乳白色，导致液压元件生锈，磨损加快
增加研磨压力，并重调蓄能器压力
挡料圈太高
１．磨机电机电流高
２．磨机ΔP较低
降低挡料圈高度
挡料圈太低
１．磨机电机电流低
２．通过进风环的ΔP较高
３．尾料量较大
４．产量较低
５．磨辊振动大
增大挡料圈高度
入磨物料过于干燥
１．出磨气流温度高
２．物料在磨盘上的摩擦力减小
３．气流扫过磨盘，降低了磨辊的作用
４．产品变粗
３．控制入磨物料的水分含量
４．增大研磨压力，并重调蓄能器压力
５．提高挡料圈高度
６．检查给定气流下的进风环截面面积
研磨压力高
１．磨机电机电流高
２．止推轴承压力增大
３．磨机压降低
４．内部循环负荷变小
降低研磨压力，并重调蓄能器压力
研磨压力低
１．磨机电机电流低
２．气流量和ΔP一定时，产量低
３．尾料量增大
４．进风环和分离器ΔP较高
液压泵故障
泵轴Байду номын сангаас间隙大；输油量不足；泵内铜套、齿轮等元件损坏或精度差；压力板磨损大
